Как правильно выбрать гофрированную трубу?
Качественные изделия соответствуют стандартам ГОСТ 3262-75. Маркировка в обязательном порядке проставляется на товаре и указывается в паспорте. Производить трубы можно исключительно в технически оснащенных цехах, поэтому подделки на рынке встречаются крайне редко. Но иногда пользователи могут столкнуться с заводским браком – несоблюдением указанного диаметра, низкой гибкостью.
Чтобы подобрать качественные гибкие трубы для отопления, важно осмотреть товар на наличие повреждений – их заметно без специальных приборов. Например, гофра различается по толщине витка, расстояние между сегментами разное, при сгибании и разгибании конструкция не возвращается в исходное положение, есть заломы, деформации или истончение стенок детали (это легко прощупать пальцами)
Также нужно обращать внимание на фитинги. На кольцах уплотнителей не может быть трещин, фитинги не должны иметь шероховатостей, зазубрин
Перед приобретением трубопровода нужно рассчитать объем закупаемого материала. Итоговый показатель определяется с учетом информации об объеме теплоносителя.
Тут пригодится информация о количестве носителя на погонный метр изделия (диаметр мм):
- 15 мм – 219 мл;
- 20 мм – 447 мл;
- 25 мм – 710 мл;
- 32 мм – 982 мл.
Самый простой вариант выбора качественной гофрированной отрубы из нержавейки – это покупка у проверенного производителя, который может предоставить сертификаты на соответствие ГОСТ.
Какая гофра лучше
Выпускаются 2 вида гофрированной трубы из нержавейки:
- прошедшие термическую обработку;
- неотожженные.
При нагреве до высокой температуры с последующим медленным охлаждением трубы становятся пластичнее и мягче. Они лучше сохраняют форму, выдерживают больше сгибаний/распрямлений без нарушения целостности, но стоят в 1,5 раза дороже.
Неотожженные трубы внешне не отличаются от обработанных изделий, но на месте сгиба возможно появление небольшой деформации. Поэтому их в целях экономии лучше использовать для прокладки прямолинейных участков. В системах с большим количеством поворотов и при изготовлении радиаторов надежнее будут отожженные трубы.
Размеры
Гофру производят для многих нужд. Она необходима как для проведения силовых и компьютерных кабелей, так и для объемных работ в системе канализаций. Чтобы удовлетворить многоплановый потребительский спрос, гофрированные изделия выпускают различных диаметров, толщины стенок и метража. Например, для прокладывания кабеля могут понадобиться трубы от 16 до 160 мм в диаметре.
Среди самых востребованных вариантов стоит отметить следующие:
- трубы диаметром 10, 16, 20, 25, 32 мм имеют длину от 100 до 500 м, толщину стенок – 2 мм;
- гофра диаметром 40 мм выпускается длиной от 100 до 200 м с толщиной стенок 3,7 мм;
- диаметр 50 и 63 мм бывает у стометровых труб;
- трубы большого диаметра – 90, 110 и 160 мм производят двенадцатиметровыми;
- гофру из нержавеющего металла выпускают диаметром 12, 15, 20, 25, 32, 40, 50 и 60 мм, при этом толщина стенок составляет 0,25–0,3 мм.
Неодинаковый объем гофрированных труб решает разные задачи. Чтобы подвести электропроводку к люстре и другим осветительным приборам, достаточно диаметра 16 мм. К розеткам и выключателям подводят трубу 20 мм. Для межкомнатного проведения проводки используют гофру диаметром 25 мм и более. Межщитовые проведения кабеля предусматривают диаметр трубы 32 мм. Межэтажные соединения узлов требуют вместимость гофры 40–50 мм. Прокладывать кабель для телефона, компьютера, сигнализации можно в трубах с диаметром от 16 до 20 мм.
Общие сведения
Первые гофрированные трубы использовались для прокладки различного рода коммуникаций, что мы можем наблюдать и по сей день. Физические характеристики гофрированного материала позволяют применять его даже в самых экстремальных условиях. Гибкость и прочность материала, используемого при изготовлении труб, обеспечивает широкий спектр вариантов применения данного изобретения.
Строгое соблюдение технологии при изготовлении – залог высоких качественных показателей гофрированных труб.
Процесс производства включает в себя несколько достаточно простых этапов:
1) Труба формируется из специализированной стальной ленты;
2)
В процессе изготовления заготовок применяются вольфрамовые электроды;
3) Варится заготовка при очень высоких температурах до 1150 °С;
4) Проверка надежности соединений происходит при помощи лазерной установки;
5) Гофрирование трубы происходит на специальных волах разного диаметра;
6) Термообработка выполняется при различном температурном воздействии;
7) Расфасовка и упаковка готовой продукции;
Проверка на брак и различные повреждения.
Методы соединений
Для соединения нержавеющих гофрированных труб используется обжимной латунный фитинг с силиконовым или резиновым уплотнительным кольцом. В него вставляется конец трубы до упора и затягивается кольцом.
Гибкая подводка к радиатору
Для изготовления гибкой подводки к радиаторам и обогревателям применяется ручной вальцовщик.
Сначала труборезом или болгаркой отрезается кусок трубы необходимой длины, и тщательно зачищается линия среза. Затем труба вставляется в вальцовщик с выступом на два кольца гофры для проведения развальцовки выступающего края с помощью молотка. Далее на этот конец трубы надевается накидная гайка с резиновой прокладкой. Крепление накидной гайки на второй конец выполняется аналогичным образом.
Теплый пол
Для укладки гофрированной трубы св системе «тёплый пол» рекомендуется использовать в качестве крепёжных элементов пластиковые клипсы.
Монтаж следует начинать от распределительного шкафа, присоединив один конец к выводу коллектора. Далее трубу раскатывают из бухты и укладывают между клипсами витками, расстояние между которыми должно составлять 30 см и не менее 20 см от стен. После того как труба будет равномерно распределена по помещению её второй конец подсоединяется к выходу обратного коллектора.
Применение и маркировка
Нержавеющая гофра применяется в следующих случаях:
- При монтаже отопительных систем частных домов, бань, теплиц (обычно используется изделие диаметром 20 мм). Они помогают подключать отопительные приборы к стояку отопления.
- При монтаже трубопроводов стандартного водоснабжения, подключении сантехнических приборов.
- При установке теплого пола и разновидностей (теплые стены, плинтус); в радиаторах отопления.
- В качестве кабель-каналов для защиты электрических кабелей.
- В системах пожаротушения в качестве противопожарного трубопровода.
- При прокладке коммуникационных сетей.
- В системах газоснабжения.
- В двигателях внутреннего сгорания: транспортирует топливо и отводит выхлопные газы.
Маркировка изделий указывает на то, как их можно использовать:
- С буквой «А». Гофра изготовлена из неотожженной стали.
- С буквой «М». Применялась технология отжига.

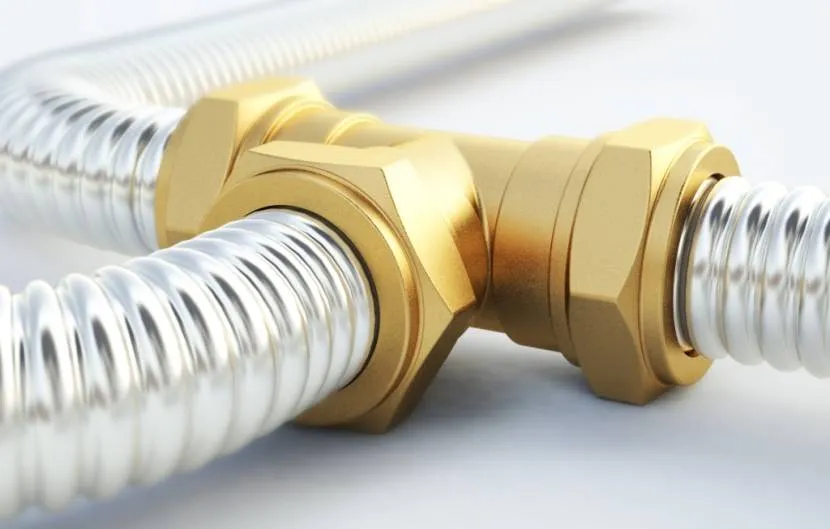

Подсоединение гофрированной трубы к фитингу Источник prodomostroy.ru
- С буквой «П». Труба защищена дополнительной оболочкой из пластика.
- С буквенным сочетанием «Эл». Для электрики.
Таблица физических возможностей гофрированной трубы стандарта CASCATA
| Расход, л/с | Потеря давления, Па/м | |||||||
| PEX 26(2) | PEX 20(2) | Flexy 24, мм рт.ст. | Flexy 24, мм вод. ст. | Flexy 20, мм рт.ст. | Flexy 20 мм. вод. ст. | Flexy 24, мм рт.ст. | Flexy 24, мм вод. ст. | |
| 0,03 | 87 | 24 | 2064 | 77,672 | 226 | 26,488 | 37 | 2,752 |
| 0,06 | 348 | 82 | 2660 | 284,28 | 388 | 28,227 | 233 | 8,758 |
| 0,08 | 722 | 274 | 6640 | 484,44 | 2037 | 74,752 | 282 | 22,326 |
| 0,23 | 2476 | 337 | 22875 | 873,82 | 2884 | 244,634 | 432 | 38,836 |
| 0,2 | 3342 | 734 | 23840 | 2747,62 | 3884 | 282,634 | 2330 | 87,08 |
| 0,26 | 4280 | 2284 | 38800 | 2822,7 | 7324 | 433,884 | 2262 | 264,043 |
CASCATA — гофрированные трубы, которые очень устойчивы к механическим ударам и химической коррозии. Они способны выдерживать высокую температуру и давление, достаточно вместительны, просты в использовании, имеют невысокую цену. Однако они неприемлемы для центральных трубопроводов.
| Объем, галлоны/мин. | Объем л/мин. | Объем, куб.м/час | Мощность, кВт | V D24 м/сек. | V D20 м/сек. | V D24 м/сек. | V D32 м/сек. |
| 0,40 | 2,88 | 0,22 | 2,64 | 0,27 | 0,08 | 0,04 | 0,03 |
| 2,00 | 3,78 | 0,23 | 4,28 | 0,33 | 0,24 | 0,20 | 0,07 |
| 2,40 | 4,68 | 0,34 | 7,83 | 0,40 | 0,23 | 0,24 | 0,20 |
| 2,00 | 7,47 | 0,44 | 20,47 | 0,67 | 0,32 | 0,28 | 0,24 |
| 2,40 | 8,46 | 0,47 | 23,22 | 0,38 | 0,24 | 0,27 | |
| 3,00 | 22,36 | 0,68 | 24,86 | 0,46 | 0,28 | 0,20 | |
| 3,40 | 23,24 | 0,78 | 28,40 | 0,44 | 0,33 | 0,24 | |
| 4,00 | 24,24 | 0,82 | 22,24 | 0,62 | 0,38 | 0,27 | |
| 4,40 | 27,03 | 2,02 | 23,78 | 0,75 | 0,43 | 0,32 | |
| 4,00 | 28,83 | 2,24 | 26,44 | 0,48 | 0,34 | ||
| 4,40 | 20,82 | 2,24 | 28,08 | 0,43 | 0,38 | ||
| 6,00 | 22,72 | 2,36 | 32,72 | 0,47 | 0,42 | ||
| 6,40 | 24,62 | 2,48 | 34,37 | 0,62 | 0,44 | ||
| 7,00 | 26,40 | 2,48 | 37,02 | 0,67 | 0,48 | ||
| 7,40 | 28,38 | 2,75 | 38,64 | 0,42 | |||
| 8,00 | 30,28 | 2,82 | 42,30 | 0,44 | |||
| 8,40 | 32,28 | 2,83 | 44,84 | 0,48 | |||
| 8,00 | 34,07 | 2,04 | 47,48 | 0,62 | |||
| 8,40 | 34,86 | 2,26 | 40,23 | 0,64 | |||
| 20,00 | 37,84 | 2,27 | 42,87 | 0,68 | |||
| 20,40 | 38,74 | 2,38 | 44,42 | ||||
| 22,00 | 42,64 | 2,40 | 48,26 | ||||
| 22,40 | 43,43 | 2,62 | 60,80 | ||||
| 22,00 | 44,43 | 2,73 | 63,44 | ||||
| 22,40 | 47,32 | 2,84 | 66,08 | ||||
| 23,00 | 48,22 | 2,84 | 68,73 | ||||
| 23,40 | 42,20 | 3,07 | 72,37 | ||||
| 24,00 | 43,00 | 3,28 | 74,02 | ||||
| 24,40 | 44,88 | 3,28 | 76,66 | ||||
| 24,00 | 46,78 | 3,42 | 78,32 | ||||
| 24,40 | 48,67 | 3,42 | 82,84 | ||||
| 26,00 | 60,47 | 3,63 | 84,48 | ||||
| 26,40 | 62,46 | 3,74 | 87,24 | ||||
| 27,40 | 66,24 | 3,87 | 82,42 |
Назначение
Для устранения необходима дымоотводящая труба, которая выведет монооксид углерода на улицу и не причинит вреда домашним обитателям. Для газовой колонки можно установить дымоход самостоятельно.
Разновидности гофры
При производстве гофрированных труб, используется два основных материала:
- Алюминий;
- Сталь.
Алюминий, а точнее его сплавы, применяются для оборудования в случае температурного режима до 500 градусов. При повышении температуры стенки начинают прогорать. Поэтому такие материалы не могут быть использованы с твердотопливными котлами и каминами. Но в случае газовых колонок – они прекрасно подойдут.
Не подвержен коррозии, поэтому может быть установлен даже при условии высокой влажности. Единственная слабость алюминия – кислотные и щелочные среды.
Нержавеющая сталь не чувствительна к температурам и может использоваться при условиях высоких температур. Легированная сталь не боится высокой влажности.
Достоинства и недостатки гофры
К преимуществам гофры относится:
- Спиралевидная форма гофрированной трубы – наиболее удобная для газоотвода. Так как угарный газ значительно легче кислорода – он поднимается вверх. В отличие от гладкостенных трубок, он идет по спирали и выводиться наружу. Квадратные трубы склонны к образованию конденсата в углах, которые со временем разъедают профиль.
- Круглое сечение удобно в установке. Не потребуется применять адаптеры и дополнительные переходники.
- В случае порчи, возможно быстро поменять трубу. Минимум инструментов и экономия времени.
- Не нужны уголки и прочая фурнитура. Гофра легко гнется и позволяет повернуть ее в любую сторону.
- Гибкость позволяет проложить трубопровод так, как вы того хотите.
Недостатки:
- Требуется утепление. Подвижность требует тонких стенок, поэтому они быстро охлаждаются при снижении температуры. Требуется обязательное утепление с помощью минеральной ваты или асбеста.
- Высокая восприимчивость к ударам. Прямое механическое воздействие приведет к гарантированной порче трубки.
Важные критерии выбора гофрированных труб
Обратите внимание на то, что маркировка гофрорукава нанесена только на упаковку, поэтому не стоит ее сразу выбрасывать. В случае рекламации она пригодится, вместе с чеком покупки
Редко, но бывают случаи, когда вместо оттоженной нержавеющей гофры продают материал, не прошедший термическую закалку. Качественные характеристики неоттоженной трубы ниже на порядок, как и цена, а выглядят они почти одинаково. Отличить их можно путем изгибания. После отжига гофра сгибается легко, сохраняя форму, она более эластичная. Для подтверждения лучше поинтересоваться, есть ли у продавца сертификат соответствия.
Критерии выбора гофрированных труб
Длина гофры в упаковке должна соответствовать обозначенной на упаковке. В том случае, если приобретают отрезок трубы, то ее края срезают ровно, под углом 90⁰. Срез под другим углом может повредить прокладку фитинга.
При внешнем осмотре поверхности, по всей длине, не должно быть видимых дефектов.
Проверьте комплектацию латунного фитинга. В комплект должны входить: корпус соединения, силиконовое кольцо-уплотнитель, латунное кольцо-зажим. Далее идет прокладка (силиконовое гребенчатое кольцо) и обжимная гайка.
Гофрированная труба из нержавеющей стали монтаж
При монтаже гофротруб возникают некоторые нюансы, о которых стоит знать, чтобы они не стали неприятным сюрпризом. Как и в случае с большинством гнущихся стройматериалов, не стоит злоупотреблять этим качеством – многократные перегибы со временем гарантированно приведут к тому, что гофрированная труба из нержавейки для отопления будет деформирована.
Гораздо лучше будет выгнуть трубу до нужной формы и больше к этому не возвращаться.
Установка гофрированных металлических труб очень похожа на обычный монтаж трубопровода с использованием фитингов. Вся разница заключается в отсутствии штуцера в фитинге для гофрированной трубы, а обжимка осуществляется за счет прокладки. В любом случае, после монтажа обязательно должен выполняться тестовый запуск, который позволит убедиться в отсутствии протечек.
Гофрированная нержавеющая труба для отопления – это отличное решение для обустройства системы отопления. Чтобы добиться максимального эффекта, необходимо грамотно подобрать материалы и качественно провести монтажные работы. Собранная в результате отопительная система будет на протяжении долгих лет исправно выполнять свои функции.
Кроме очень неплохих эксплуатационных характеристик привлекает в этом материале быстрая и легкая сборка трубопроводов. Нужны будут только фитинги и ключ. Ко всем отопительным приборам подключение производится с их помощью. Выбираете требуемый вид (уголок, тройник, крестовина и т.п.) и приступаете к соединению.
Труборезом отрежьте кусок требуемой длины. Срез должен быть строго перпендикулярным по отношению к трубе. Грани ровные без задиров и неровностей. Проверяете комплектность фитинга, складываете его. Вставляете в него отрезанный кусок и затягиваете гайку. При необходимости, немного ее подтягиваете ключом. Вот и весь монтаж.
Комплектность фитинга для труб из нержавеющей гофры. Аналогично происходит переход от обычной трубы на гофру: сначала на стояк или отвод крепите соответствующий фитинг, а затем вставляете в другой его конец гофрированную нержавейку и затягиваете кольцо. И никаких специальных переходников не нужно.
Единственное, что нужно учесть при установке гофрированной нержавейки, что она все-таки гибкая. Потому крепежные элементы устанавливайте чаще, чем при прокладке привычной формы труб.
На стоимости это отразится мало – один фиксатор стоит десяток-два рублей в зависимости от фирмы и даже если вы их устанавливать будете в два раза чаще, максимум, что вам грозит – перерасход в 200-300 рублей при средней протяженности линии отопления.
Нюансы применения
Сфера использования нержавейки в отопительном секторе обширна, что позволяет задействовать гофру при обустройстве сложных магистралей на промышленных объектов и простой отопительной системы в разных объектах. Уникальная гибкость, стойкость к влаге и давлению делают гофротрубу отличным решением при создании теплых полов. Она гарантирует высокий параметр теплопроводности и прогревает бетон толщиной до 100 мм.
Гофрированная труба для отопления, из-за своих особенностей требует особого внимания уже на этапе покупки
Обратите внимание на внешний вид товара. Следы повреждения, ржавчины или переломов могут привести к проблемам во время эксплуатации
Во время укладки проверяйте качество стыков, ведь гофрированная труба очень гибкая и при неправильной прокладке высок риск появления течи. При отсутствии ошибок срок службы составляет 20 и более лет.
Обратите внимание на сертификаты соответствия, подтверждающие качество и возможность применения гофры в отопительной системе. Убедитесь в качестве отреза, наличии повреждений на краях и достаточности комплектации
Как правило, в комплекте идут фитинги для объединения участков. На вопросе выбора мы еще остановимся подробнее.
Какие трубы выбрать для водоснабжения
Внутренний диаметр труб для водоснабжения можно вычислить исходя из следующих параметров:
1. Число изгибов / поворотов
Помните, каждый изгиб и поворот снижает давление системы, поэтому для сложных систем лучше брать трубы с запасом.
2. Число мест заборы воды
Чем больше точек потребления в вашей системе — тем больше должен быть диаметр трубопровода
3. Протяженность водопровода
От протяженности вашей системы зависит диаметр труб. Чем больше длина — тем больший диаметр потребуется. По стандартным рекомендациям на систему в 10 м. подойдет диаметр труб в 20 мм, для системы в 30 м. — трубы диаметров 25 мм. Для более протяженных систем лучше использовать трубы диаметром в 32 мм.
4. Напор воды в системе
В случае слабого напора лучше взять трубы с большим диаметром, иначе есть риск получить слабый напор воды на выходе из крана.
Не стоит экономить на трубах и ограничивать выбор с наименьшим диаметром. Учитывайте нормы, рекомендации специалистов и показатели системы, иначе есть риск гидроудара и выхода системы из строя.
Для обычных многоквартирных квартир прочность труб по отношению к давлению должна соответствовать 12 атмосферам, а требуемый диаметр — 15-20 мм.Пропускная способность:
- При диаметре в 25 мм — 30 л/с
- При диаметре в 32 мм — 50 л/c
Из расчетов средней скорости воды в системе равной примерно 0,02 км/с.
Плюсы
Технология трубопроводов из нержавеющей гофры привлекательна по следующим причинам:
Изделие не подвержено коррозии благодаря металлу – обычной, нержавеющей или оцинкованной стали
Наиболее высокой коррозийной стойкостью обладает гофра из нержавейки.
Важное свойство труб – долговечность. Срок службы системы фактически неограничен, и определяется сроком службы муфт, используемых для обжима
Некоторые детали (уплотняющие кольца) рассчитаны на 50 лет.
Экономичность технологии. Строительный бюджет экономится из-за общей низкой металлоемкости и сокращенного времени сборки. По расчетам специалистов затраты уменьшаются на 20-25 %.
Изделия идеально подходят для организации отопительных и водопроводных систем. Нержавеющая гофрированная труба для водопровода обладает характеристиками, позволяющими справляться со скачками температуры (вплоть до замерзания теплоносителя) и гидроударами.

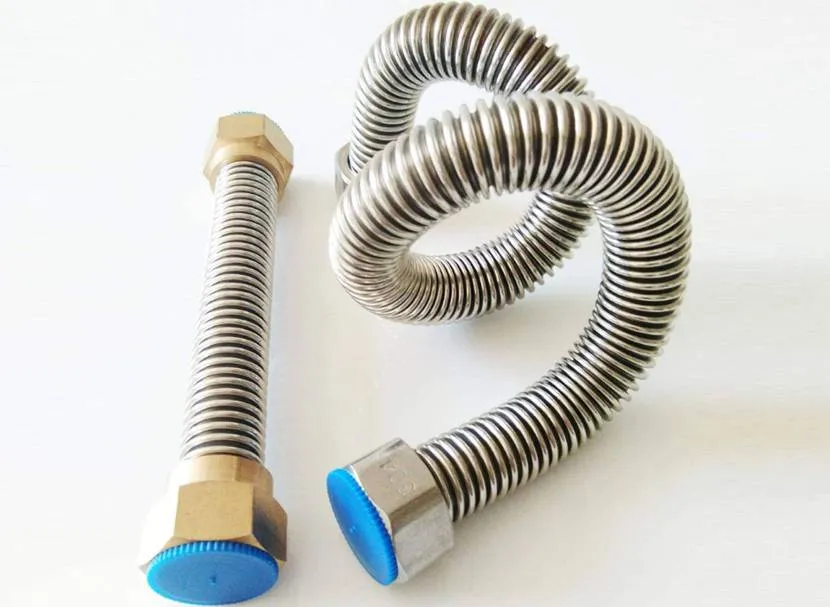

Гибкость – одно из главных достоинств гофры Источник amazon.com
- Практичность в период эксплуатации. Трубы обладают гибкостью и хорошо сопротивляются статическим и динамическим нагрузкам. Изгибы не влияют на проходимость, поэтому при использовании изделий из гофры можно отказаться от фитингов (соединительных деталей).
- Вес гофротруб незначителен, сравним с некоторыми видами полимерных аналогов.
- Из-за высокого коэффициента теплоотдачи металла гофрированные трубы показывают эффективность в системах отопления.
- Гладкая внутренняя поверхность не дает зарастать сечению; гидравлическое сопротивление остается минимальным. Трубы не требуют дополнительной промывки.
- Монтаж максимально облегчен; для соединений используются стандартные фитинги. Благодаря гибкости инженерные коммуникации можно прокладывать в труднодоступных местах. Количество соединений также уменьшено.

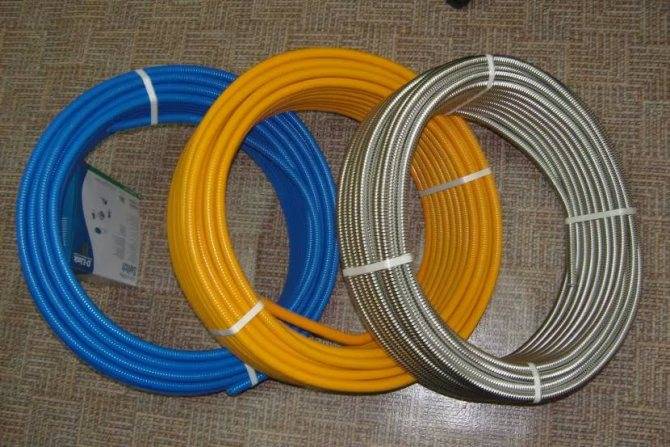

Материал с полимерной оболочкой разных цветов Источник atmosfera.ua
Основные производители
Трубы марки Нептун универсальные — могут использоваться для водопровода и отопления
Ведущая масса гофрированных труб выпускается в Южной Корее, но встречаются производители и в других странах.
Японская компания Neptun
Родиной гофрированных труб является Япония. Одним из главных производителей гофры считается компания Neptun. Копания предлагает широкий выбор элементов трубопровода из гофры, фитингов и всех необходимых комплектующих для монтажа. С 2014 года открыт филиал в России, он расположен в Подмосковье. Производство организовано на современном европейском оборудовании. Фитинги соответствуют международным стандартам экологической безопасности. Продукция поставляется в 40 стран мира.
Трубы от компании Neptun – универсального назначения. Они используются для проведения водопровода и организации отопительной системы в домах.
Компания KOFULSO
Это производитель из Южной Кореи. Компания славится безупречным качеством производимой продукции. Гофра компании KOFULSO ценится строителями как самая высококачественная. Производитель выпускает многофункциональную гофру диаметром до 50 мм. Все фитинги оснащены толстыми уплотнительными прокладками. Это улучшает качество монтажных работ. В ассортименте есть обработанный термически и обычный материал.
Lavita
Южнокорейская марка Лавита выпускает трубы среднего ценового сегмента
Производитель предлагает гофрированные трубы среднего ценового сегмента. Производство, находящееся в Южной Корее, специализируется не только на отожженном и необработанном материале, но и на изделиях в оболочках. На практике встречаются случаи небольших протечек в местах прикрепления фитингов.
Hydrosta
Еще один надежный поставщик и производитель гофры из Южной Кореи. На заводе используется специальная технология полировки. Это обеспечивает надежную защиту поверхности от наростов и отложений. Изделия предназначены для монтажа сантехники, кроме канализационной разводки.
Немецкая фирма «Мейбас»
Вся продукция соответствует европейским стандартам. Но нахождение производства в зоне евро делает продукцию дорогой.
Гофрированные трубы для систем отопления
Пластиковая гофра
Пластиковые гофрированные трубы выполняют изолирующую функцию и применяются для защиты элементов отопления от механического воздействия. Например, при размещении магистралей под землей, в бетонных стенах. В защите нуждаются трубы отопления из полимерных материалов.
При монтаже системы отопления пластиковая гофра (пешель) одевается на магистральные трубы и в комплексе устанавливается по схеме в стены.
После монтажа отопления изолировать теплоносители невозможно, поэтому при строительстве нужно сразу учитывать утепление тепловых магистралей.
Актуальна изоляция труб отопления при строительстве частных домов, коттеджей с одной котельной и обширной разводкой между строениями. Это экономит до 20% финансовых затрат на обогрев строений в зимнее время. Защитная гофра труб отопления значительно продлевает срок службы системы в целом.
Пешель выполняет следующие функции:
- предупреждает тепловые потери;
- механическая защита труб от трения о жесткие поверхности;
- защита от влаги, образования конденсата;
- изоляция блуждающих токов;
- защита системы отопления от избыточного давления вследствие вибрации, деформации стен.
Основные типоразмеры (диаметр): 18, 24, 29 мм. Размер подбирается в зависимости от диаметра теплоносителя – зазор между стенками внешней и внутренней трубы составляет не менее 2 мм.
Металлическая гофра
Металлические гофрированные трубы отопления – возможность устройства встроенных радиаторов в стены, пол за счет изгибания теплоносителя. Дает возможность строительства теплых домов без громоздких радиаторов. Обвязку делают по всей поверхности стен, полов, что позволяет равномерно распределять тепло в помещениях. Встроенное отопление требует меньших затрат энергии – циркулирующая по трубам жидкость не превышает 500С.
В области теплоснабжения с помощью гибкой гофры из металла устраивают:
- обвод радиаторов отопления;
- обвязку котельных;
- теплые полы;
- теплые стены;
- подачу воды (горячая, холодная).
Что такое гофра и зачем она нужна
Практически каждый знает, что это такое; гофра особый вид материала, у которого поверхность выполнена чередованием выемок и гребней, располагающихся на равной дистанции друг от друга. Благодаря такой структуре стенки становятся более гибкими и прочными, чем у гладкого изделия.
У гофрированных конструкций разное сечение. Материал отличается гибкостью, так что его прокладка облегчается. Можно приобрести гофрированные трубы из металла, пластика и других материалов. Они имеют разную длину и диаметр.
Изделия могут быть одно- и двухслойными, причем второй вариант более распространен. В нем совмещается наружная гофрированная прослойка и внутренняя гладкая. Первая надежно защищает сердцевину от механического воздействия.
Гофрированные системы по многим показателям лучше гладких. Они прочнее, надежнее и устойчивее к действию различных факторов. За счет гибкости стенок установка намного упрощается, даже в сложных условиях (перепады рельефа). Для монтажа практически не понадобятся фитинги и прочие соединительные детали, без которых не обходится ни одна система с гладкими трубами. К тому же починить гофру намного проще.

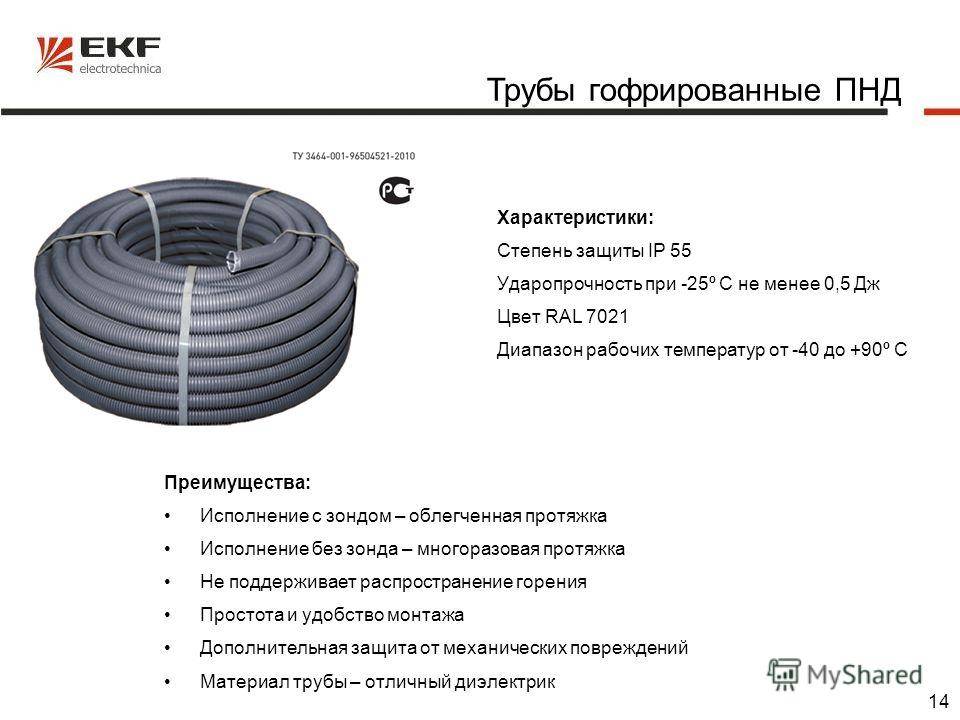

Гофрированная труба для электропроводки
Рукав из гофрированной трубы может служить для защиты электрического кабеля от повреждений, сдавливания и механических повреждений, влаги, ультрафиолета и осадков.
Гофра изолирует кабель и защищает человека от протекающего по проводу тока.
Для прокладки кабеля в доме необходимо задуматься о пожаробезопасности. Гофрорукав изготавливается из негорючих или самозатухающих материалов. Таким образом, гофрорукав предотвращает распространение огня при возгорании кабеля при коротком замыкании.
У тонкой гофры стенки гибче и мягче, но такие изделия уязвимы к механическим повреждениям. Однако, слишком толстую гофру будет проблематично согнуть под сильным углом, есть риск сломать изделие.
Металлорукав р3-ц-ПВХ изоляции ip65 d=15мм
Монтаж гофротрубы из нержавейки
Процедура монтажа гофры подкупает легкостью и простотой. Все что понадобится из инструмента – ключ для затягивания натяжных гаек и приспособление для обрезания гофротрубы.
Пошаговая процедура монтажа выглядит следующим образом:
- Фитинги присоединяются к сантехнике с помощью специальных уплотнительных колец из фторопласта или силикона, входящих в комплект поставки.
- Отрезок гофрированной трубы необходимой длины аккуратно отрезается. Допускается использование любого подходящий инструмента, но наилучшим вариантом станет специальный роликовый труборез. Поверхность среза проверяется на перпендикулярность оси трубы, а также на наличие загибов и заусениц, при необходимости делается коррекция.
- Отрезок трубы вставляется в соответствующий фитинг и фиксируется затягиванием натяжной гайки. С затягиванием сильно стараться не следует. Качественный фитинг может надежно обеспечивать герметичность даже при закручивании руками. А вот перетянутый уплотнитель, напротив, рискует выйти из строя гораздо раньше.
- Трубопроводу придается необходимая конфигурация, после чего гофра закрепляется на своем месте специальным крепежом.
- Аналогичным образом производится монтаж при переходе от одного типа трубопровода к гофре. На отвод или стояк крепится соответствующий фитинг, в другой его конец вставляется гофрированная труба и затягивается кольцо.
- По завершении монтажа в систему подается вода (лучше сделать это при повышенном давлении), а стыки тщательно проверяются на герметичность. В местах протечек следует покрепче затянуть гайки.
Это интересно: Храповый механизм — конструкция, принцип работы, применение
Важные характеристики труб для теплых полов
Сейчас среди строительных материалов существует масса вариантов использования различных технологий и приспособлений для монтажа системы подогрева полов, которая будет работать на воде. Несмотря на то, что этот метод подогрева несколько сложнее в монтаже, чем с использованием электрических нагревателей, он все равно используется и считается довольно популярным. Одним из главных элементов всей этой системы является труба, по которой и будет течь теплоноситель. Она должна обладать определенными характеристиками, чтобы подогрев работал эффективно и правильно.
Гофрированные труба из нержавеющей стали
Укладка гофрированной трубы для теплого пола
При выборе трубы для воды учитываются следующие факторы:
- основные эксплуатационные характеристики – при каких условиях может использоваться данный тип трубы;
- особенности произведения монтажа;
- показатели теплопроводности;
- длительность эксплуатационного срока;
- стоимость трубы;
- гибкость, так как во время укладки теплых полов трубу придется многократно изгибать;
- защищенность от проникновения кислорода, так как этот элемент становится основной причиной образования ржавчины внутри изделия;
- производитель материала и его репутация.
Использование гофрированных труб из нержавейки в системе отопления
Внутренние стенки трубы из гофрированной нержавейки гладкие
Трубы для системы подогрева полов могут быть изготовлены из различных материалов. Каждый вид обладает своими особенностями использования и эксплуатационными характеристиками.
Таблица. Виды труб для организации подогрева пола.
| Вид материала, используемого при изготовлении | Краткая характеристика |
|---|---|
 Медь | Это один из самых старых материалов, что использовался для оборудования системы отопления в домах. Медь отличается: – длительным периодом эксплуатации и высокой прочностью; – антибактериальными свойствами; – сопротивляемостью коррозии; – возможностью без ущерба для себя выдерживать критические перепады температур (от -100 до +250 градусов). Однако медные трубы стоят очень дорого, а также имеют определенные эксплуатационные ограничения. Они не могут использоваться при повышенной кислотности или жесткости воды. Такие условия сокращают эксплуатационный период труб в два раза. |
 Металлопластик | Очень популярные и качественные трубы, которые вполне могут составить конкуренцию медным. Достоинства таких труб: – более низкая цена; – длительный срок службы (минимум 50 лет); – они не ржавеют; – химически инертны; – легкие, но прочные; – гладкие, из-за чего изнутри на поверхности не формируются отложения. Основной недостаток – сложность соединения отдельных элементов. Некачественные соединения могут стать причиной затопления помещения и выхода системы подогрева из строя. Трубы из металлопластика могут выдерживать колебания температуры от -10 до +95 градусов. |
 Полипропилен | Трубы из данного материала имеют массу достоинств, но все же это – далеко не самый популярный материал. Плюсы использования: – экологическая безопасность; – долговечность; – дешевизна. Для монтажа теплого пола используются редко, так как неудобны в работе – имеют большой радиус изгиба. Также материал не может применяться при минусовых температурах – допускается использование только с +15 градусов. |
 Сшитый полиэтилен | Довольно прочный материал. Химически инертный. Не боится перепадов температур, не царапается и не трескается. |
труба для теплого пола гофрированная
Также в продаже есть еще один вид труб для монтажа подогрева полов – это гофрированная труба, изготовленная из нержавеющей стали.
Покупка: на что обратить внимание
При покупке любых комплектующих удостоверьтесь, что у них имеется сертификат соответствия. Качество гофротрубы удобно оценивать по следующим критериям:
- Отсутствие явных дефектов (деформаций, сколов) при визуальном осмотре.
- Качество шва: выбирайте изделия с ровным и ненарушенным швом.
- У качественной бухты присутствует легкость сгибания: если вы согнете и отпустите фрагмент, то он вернется в исходное положение.
- Равномерность шага: правильно, когда промежутки между кольцами сохраняются одинаковыми в любом месте бухты.
Проверяйте не только характеристики, но и целостность упаковки Источник vseinstrumenti.ru Обращайте внимание на маркировку. Поскольку ее невозможно нанести на гофрированную поверхность, всю значащую информацию печатают на обертке бухты
Нежелательно приобретать гофрированную трубу для отопления, если тара повреждена. Это может свидетельствовать о подмене, желании выдать дешевый товар за высококачественный.
В монтажных работах применяют рожковые ключи, также понадобится инструмент для обрезки; лучше всего запастись труборезом – он способен делать разрез под прямым углом. Устойчивость работы системы определяется фитингами, и к ним тоще существуют определенные требования.
Поверхность фитинга должна быть гладкой, недопустимы любые повреждения на прокладках. Специалисты рекомендуют отдавать предпочтение латунным фитингам, как обеспечивающим лучшую герметичность: в дальнейшем вам не придется периодически проверять и подтягивать места соединений.
Соединительный (зажимной) фитинг помогает собирать сложные трассы Источник proteplo33.ru
