Гофрированные воздуховоды для вентиляции: гофрорукава и гофротрубы

Требования к дымоходам по СНиП

Проектирование и строительство дымоотводящих каналов из гофрированной алюминиевой трубы должны осуществляться в соответствии с содержанием СНиП II 35 и СНиП 2.04.05. Согласно информации, приведённой в регламентирующих документах, требуется строгое соответствие следующим параметрам:

• Установка осуществляется вертикально. Минимальный допустимый наклон не должен быть меньше 30° и отклоняться в бок на 1 м. Кроме того следует учитывать площадь сечения наклоняемой зоны (её значение должно быть выше вертикальных сечений).
• Фрагмент, соединяющий источник дыма с основным каналом устанавливается вертикально. Протяжённость этого участка должна быть не менее 50 см (при расчёте от нижней дымоотводящей части трубы до колена, смонтированного в горизонтальном положении).
• При использовании в помещениях с высотой потолков менее 2,7 м, в газовых котлах со стабилизаторами тяги, допускается снижение протяжённости вертикальной гофры до 25 см. При отсутствии стабилизатора – до 15 см.
• В новых домах суммарная протяжённость дымоотводящих каналов, расположенных в горизонтальной плоскости, не должна превышать 3 м, в построенных ранее – не больше 6 м.
• Наклон в направлении источника дыма не более 0,01°.
• В гибких и остальных каналах допускается не больше 3 изгибов. При этом поворот возможен только если радиус закругления больше диаметра основного канала.
• Провисание гофры запрещено. Исключены зазоры в местах соединения. Вхождение звеньев друг в друга осуществляется в направлении хода дыма. При соединении с аналогичным по форме и диаметру каналом, используют специальные хомуты. Контакт с другими выполняется с применением специальных герметизирующих средств.

Так она выглядит в скрученном видеИсточник simpalsmedia.com

Что нельзя делать

Согласно вышеупомянутых СНиПов, установка алюминиевой гофры осуществляется со строгим соблюдением перечисленных условий. Кроме того, запрещается следующее:

• Прокладывать гофрированный и любой другой дымоход через жилые помещения.
• Выводить противоположный конец канала сквозь стену в пространство подъезда, лоджии, закрытого перехода.

Противоположный, выведенный на наружную плоскость фасада, конец без монтажа вертикально установленного канала, устанавливается в соответствии с инструкцией по подключению конкретного газового оборудования. Руководствоваться при этом следует значениями, представленными в приведённой ниже таблице.

Таблица для самостоятельного определения наименьшего расстоянияИсточник avatars.mds.yandex.net

Мнение эксперта

Согласно содержанию Свода Правил по проектированию и строительству газораспределительных систем, из металлических и полиэтиленовых труб использование алюминиевой гофры на дымоходе не запрещено. Хотя, иногда инспектор может потребовать смонтировать трубопровод с применением другого материала. Мотивирует он это (преимущественно) вышеупомянутой низкой температурой плавления металла.

Кроме того, не исключена вероятность возгорания сажи, что приведёт к прогоранию стенок. Именно таким образом ядовитый угарный газ и проникнет внутрь помещения.

Специалист высказывает своё экспертное мнениеИсточник avatars.mds.yandex.net

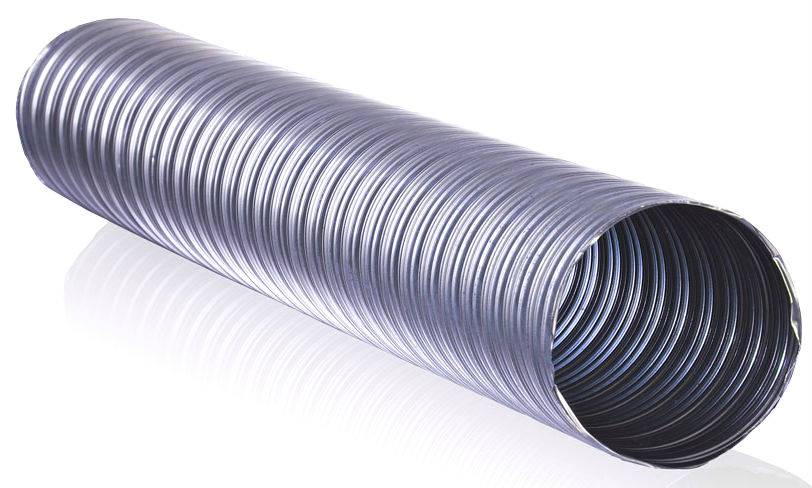

Гофра алюминиевая 3м.

Технология производства воздуховода

Производится алюминиевая гофра из металлической фольги определенной толщины. Благодаря особой обработке алюминиевого листа, полученная труба отличается гибкостью, прочностью. Ее можно устанавливать в труднодоступных местах. Продукция выдерживает достаточное растяжение, сжатие. Основные характеристики гофры:

• толщина алюминиевой фольги – 0,12-0,15 мм;
• максимальная рабочая температура – +250°С;
• давление в системе – до 2000 Па.

Особенности процесса приобретения алюминиевого воздуховода

Долговечная гофра алюминиевая для вентиляции прекрасно выполняет возлагаемые на нее функции. Ее можно надежно присоединить к каналу круглого или овального сечения. Монтаж воздуховода целесообразнее доверить профессионалам. Они же могут дать рекомендации относительно приобретения конкретной продукции.

На что обратить внимание

Существует несколько нюансов, на которые надо обратить внимание, выбирая гофрированный рукав для кухонной вытяжки

• Гибкий рукав даёт возможность изгибать вентиляционную трассу в любом направлении. Но рекомендуется не делать изгибов больше трёх, к тому же придётся учитывать и то, что острый угол снижает эффективность работы вентилятора. Если возможности изменить схему прокладки не удаётся, и в ней присутствует большое количество отводов, находящихся под острым углом, то придётся заменить вытяжку на более мощную.
• Не стоит выбирать гофру с меньшим диаметром, чем нужно. Если других вариантов нет, то придётся установить на патрубок кухонной вытяжки переходник с одного диаметра на другой. Но даже с переходником параметры системы меняются не в лучшую сторону.
• Оптимальная длина воздуховода для вытяжки не должна превышать 3 метров. Каждый последующий метр снижает эффективность работы всей вытяжной вентиляции на 7-10%.
• Гофрированный рукав при монтаже растягивается на всю длину. Таким образом, снизится количество рёбер и впадин между ними. А значит, при прохождении воздуха с большой скоростью внутри не будут образовываться завихрения, которые снижают скорость движения. При этом труба начинает раскачиваться и вибрировать, создавая шум.

Теплоизолированные гофры для вентиляции

Теплоизолированные гофры

Тонкий вентиляционный гофрированный рукав в холодное время года охлаждается, на его стенках конденсируется влага из теплого воздуха помещений. Поэтому трубы обязательно утепляют.

Аккуратно утеплить гофротрубу самостоятельно достаточно сложно.

Иногда для этого сооружают дополнительные короба, заполненные утеплителем. Создается громоздкая и не всегда уместная конструкция.

Готовые утепленные гофры для вентиляции сразу же решают проблему конденсата. Утепленная гофра представляет собой многослойную конструкцию. Внутренний слой – гибкий воздуховод из полиэфирной ленты с напылением алюминия. Далее идет минеральная вата, обернутая защитным слоем металлизированной пленки. Толщина изоляционного слоя 2,5 см. Каркас вентиляционной гофры под слоем утеплителя изготавливается из стальной высокоуглеродистой проволоки. Для снижения горючести используется водный акриловый состав с пламегасителями.

Назначение утепленной вентиляционной гофры:

• уменьшение теплопотерь;
• термоизоляция систем вентиляции;
• воздуховоды для систем кондиционирования;
• предупреждение выпадения конденсата в вентканалах.

В продаже есть утепленные вентиляционные гофры 200, 100, 300 и 400 мм.

Утепленная гофра продается отрезками по 10 м в картонных коробках. Подробнее о монтаже утепленной гофротрубы в нашем видеоролике.

Установка

Как подобрать размер

Необходимо рулеткой измерить всю длину. И учитывать маршрут, по которому будет проходить воздуховод. Например, его возможный путь лежит через шкаф, вдоль стен или по потолку. После расчётов стоит прибавить к общей длине ещё примерно от 10 до 15 процентов. Это важный момент, перед тем как подсоединить гофру к вытяжке.

В обратной ситуации, при нехватки материала, можно присоединить недостающий кусок с помощью скотча, но данный вариант снизит проходимость воздуховода. Прибегать к этому стоит лишь в крайних случаях. При наименьшем количестве углов, но при большем градусе вытяжка способна работать намного слаженней.

Как закрепить гофру на вытяжку

Для того чтобы как-то соединить гофру с вытяжкой, понадобятся:

гофротруба саморезы хомуты для фиксации рукава или мягкая проволока решётка под вентиляцию или переходник силиконовый герметик переходники, не нашлась гофра подходящего размера

Как крепить гофру к вытяжке, после того как все инструменты готовы:

Перед работой следует прочистить вентиляцию в квартире Для начала растяните гофру по её длине, проверьте составные элементы. Избегайте перегибов, тогда тяга воздуха останется хорошей. С помощью герметика смажьте горловину вытяжки Наденьте гофру и закрепите хомутом, если же его нет, то обматывайте проволокой. Необходимо проложить так до конца отверстия вентиляции Зафиксируйте саморезами решётку под вентиляцию После чего надевайте гофру с герметиком Закрепите работу хомутом Проверьте вытяжную систему, подключая вытяжку к сети. Это делается следующим образом: включите вытяжку на максимальную мощность, теперь возьмите лист бумаги и поднесите его снизу к решетке. Признаком правильной монтировки является удержание листка — значит, воздух всасывается. Все, проблема как надеть гофру на вытяжку, решена.

СПРАВКА! Не протирайте наружную поверхность, это избавит Вас от посторонних нежелательных запахов.

Необходимо знать, что вентиляционное отверстие обязательно. Нельзя закрывать шахту полностью.

Если же не хочется разбираться в том, как крепится гофра к вытяжке, то можно попросту заказать профессиональную установку.  Особенно, если кухня выполнялась вместе с вытяжкой на заказ. Тогда, монтаж гофры для вытяжки может не пройти по стандартной схеме.

Для чего нужен монтаж гофры на вытяжку

1

Разновидности вытяжек – можно ли обойтись без гофры?

На современном рынке огромное многообразие вытяжек, они отличаются не только широчайшим спектром дизайна: от добротной классики до футуристичного хайтека, но и мощностью, которую имеет смысл правильно подбирать в зависимости от площади или даже объема кухни. Если маломощный прибор вполне справится со своей задачей на кухне в «хрущевке», то покупать его же для современной квартиры-студии – пустая трата денег. Нежеланные запахи и копоть будут вам обеспечены.

Кроме того, кухонные «спасатели» принципиально отличаются принципом работы. Их два: есть вытяжки проточные, а есть циркуляционные. Про проточные поговорим чуть позже, сначала коснемся циркуляционных. С ними довольно просто. Это автономный прибор, который, по сути, «гоняет» воздух в помещении по кругу, очищая его через свой внутренний фильтр. Достаточно подобрать подходящую по стилю вытяжку, подключить к сети и пользоваться. Впрочем, специалисты указывают и на существенные недостатки этого типа:

высокие требования к уходу – саму вытяжку и фильтр необходимо часто чистить;по мере загрязнения фильтра со своими функциями вытяжка справляется все хуже;не подходит для больших помещений.

Основное же достоинство одно – нет пресловутой трубы из гофрированной алюминиевой фольги, которая омрачает радость от тщательно выверенного кухонного дизайна. Проточная вытяжка как раз нуждается в подобной конструкции, поскольку, всасывая воздух, она выводит его в вентиляцию, делая очистку более эффективной.

Рекомендуем

Установка мойки раковины на кухнеУстановка газовой плитыКак клеить фотообои на стену

Особенности теплоизоляции

Технология защиты вентиляционных труб от охлаждения зависит от вида утеплителя и его эксплуатационных свойств. При этом необходимо соблюдать последовательность проведения работ и тщательно выполнять все операции.

Утепление минеральной ватой

Оно происходит следующим образом:

1. поверхность вентиляционных труб очищают от грязи и пыли;
2. от рулона отрезают полосу нужного размера, который зависит от диаметра воздуховода;
3. теплоизоляция вентиляционных труб из минеральной ваты выполняется в один слой, при этом нужно следить за плотностью прилегания материала к поверхности;
4. поверх минеральной ваты воздуховод оборачивают фольгированным утеплителем;
5. проклеивают образовавшиеся швы с помощью алюминиевого скотча.
6. утеплителем из минеральной ваты обматывают трубу в один слой.
7. поверх слоя ваты оборачивают трубу фольгированным утеплителем (толщина 4 мм), который поможет удержать тепло не пропустит холодные воздушные потоки внутрь.

Особое внимание следует уделять герметизации конструкции, так как минеральная вата при взаимодействии с влагой ухудшает свои теплоизоляционные свойства

Изоляция вспененным полиэтиленом

Этот способ является одним из самых востребованных, поскольку сочетает простоту выполнения и эффективность. Для изоляции используется вспененный полиэтилен в виде оболочек, с которыми проводят следующие действия:

1. отмеряют утеплитель нужного размера;
2. разрезают оболочку по специальному шву;
3. устанавливают полученные элементы вокруг трубы;
4. склеивают швы и стыки с применением клея или монтажной липкой ленты.

Для труб с квадратным сечением намного удобнее использовать полиэтилен в рулонах.

Оболочки из вспененного полиэтилена

Изоляция пенополистиролом

В этом случае изоляция напоминает скорлупу, и утепление вентиляционных труб осуществляется так:

1. отмеряют половинки скорлупы нужного размера;
2. разрезают пенополистирол по намеченным линиям;
3. половинки скорлупы одевают на трубу, смещая их при этом на 20-30 см.
4. закрывают боковые соединения, обеспечивая герметичность.

Защитные скорлупы из ППУ с фольгированным внешним слоем

Изоляция из полипропилена и пенополиуретана представляет собой аналогичную форму, но отличается более низкой теплопроводностью и устойчивостью к возгоранию. Фиксацию отдельных частей осуществляют с помощью специальных бандажей. Пенополиуретан может также наноситься на поверхность трубы напылением.

Защита воздуховодов оказывает значительное влияние на срок их эксплуатации. Правильно подобрав материал для утепления вентиляционной трубы, и соблюдая технологию проведения теплоизоляционных работ, можно обеспечить эффективное функционирование системы в течение длительного времени без повреждений и ремонта.

Достоинства сильфонной подводки

Подводка сильфонного типа лишена недостатков резиновых рукавов. Она представляет собой гофрированный шланг, произведенный из нержавеющей стали. Прокладка на гайке, изготовленной из латуни, имеет высокую температуру плавления, что позволяет системе выдерживать нагрев до +250˚С. Кроме того, сильфонная подводка имеет следующие положительные качества:

• Хорошо справляется с гидроударами, в отличие от резиновых шлангов.
• Не горит.
• Долговечна, срок эксплуатации достигает 25 лет. По этому показателю не уступает медной подводке, но намного проще монтируется.
• Выдерживает давление в 20 атмосфер и более.
• Зарекомендовала себя при эксплуатации в системах отопления или в условиях плохого качества воды.
• Не разрушается при воздействии отрицательных температур.
• Обеспечивает гигиеническую чистоту воды и ее безопасность для здоровья.

ПОЛЕЗНАЯ ИНФОРМАЦИЯ: Гибкая подводка для воды 1, 3/4, 3/8 и 1/2 дюйма: характеристики

Гибкая подводка из нержавейки представлена на рынке двумя вариантами: шлангами с фиксированной длиной и складными, которые можно растягивать в пределах допустимых значений. Для последних размер указывается в виде диапазона, например 90–150, 140–250 или 200–355 мм. Подводка для воды сильфонного типа чаще выпускается диаметром от 12 до 34 мм, но попадаются шланги с сечением до 65 мм. Диаметр в местах соединения – 1, 1/2, 3/4 и 3/8 дюйма.

Полугибкие трубы

Гофрированные воздуховоды для вентиляции такого типа производят спирально-навивным методом из лент алюминия, нержавеющей или оцинкованной стали. Это достаточно гибкое изделие выпускают и поставляют на рынок в сжатом состоянии с возможностью растяжения в пределах установленного размера. Чаще всего они бывают длиной до 3 м в сжатом состоянии и растягиваются в два – три раза. Отличие от гибких моделей заключается в том, что после растяжения их невозможно без деформации материала вернуть в первоначальное состояние.

Полугибкий гофрированный воздуховод – фото.

Изделия классифицируются по параметрам:

• диаметр;
• материал, из которого изготовлено изделие;
• толщина стенки;
• количество слоев;
• максимальные скорость потока и давление в сети;
• допустимый радиус изгиба;
• диапазон температуры.

Полугибкие гофрированные воздуховоды удобно использовать на не небольших участках систем вентиляции или для дымоходов. Их подключают к бытовым газовым колонкам и котлам для отвода продуктов сгорания. Гофрированные полугибкие трубы поставляют на рынок разные производители вентиляционного оборудования. К примеру, в ассортименте компании «Вентс» они представлены такими изделиями.

Марка	Материал	Диаметр D, мм	Длина, м	Диапазон температур, °С	Сферы применения
Алювент М (Н, Ц, Д)	Алюминий	80–315	1,0–6,0	от -30 до +250	Приточная и вытяжная вентиляция
Термовент Н, Ц	Оцинкованная сталь	80–315	1,0–6,0	от -30 до +700	Прочная и вытяжная вентиляция, воздушное отопление, отвод горячих газов, дымоудаление
Термовент Н	Нержавеющая сталь	80–315	1,0–6,0	от -30 до +700
Термовент Аэро	Нержавеющая сталь	80–400	1,0–6,0	от -30 до +800
Термовент Флекс	Нержавеющая сталь	50–400	1,0–6,0	от -30 до +800
Термовент Аэро Флекс (двухслойные)	Нержавеющая сталь	50–400	1,0–6,0	от -30 до +800

Рекомендации при выборе гофры

Большое число гофрированных изделий, которое предлагают производители, создают определенные затруднения при выборе подходящей модели во время обустройства вентиляции.

В связи с этим рекомендуется при покупке ориентироваться на следующие основные параметры:

• сечение и длина гофры;
• материал;
• внешний вид;
• стоимость.

1. Сечение трубы. Диаметр гофры выбирается тот, который указан изготовителем при покупке того или иного оборудования. У вытяжного колодца также желательно, чтобы отверстие соответствовало сечению выбираемой модели, иначе его придется подгонять до нужного размера.

Иногда продавцы предлагают приобрести вытяжку с гофрой. С одной стороны это хорошо: не надо «ломать» голову, но с другой – это может быть товар с браком или чересчур дорогой.

В любом случае расстояние от вытяжки до вентканала нужно измерять заранее и покупать гофр уже определенной длины (чтобы не переплачивать), причем вытягивать ее нужно полностью. Это вызвано тем, что ребра создают значительное сопротивление для воздуха, и если трубу не вытянуть на всю длину, то производительность вытяжки ощутимо уменьшится.

1. Материал. Этот параметр важен в тех случаях, когда воздуховод применяется на кухне от плиты. В большинстве случаев здесь применяются металлические гофры. Пластиковые изделия использовать можно лишь для циркуляции холодного воздуха ввиду того, что пластмассовый материал легко поддается нагреванию и может потерять свои свойства.
2. Внешний вид. При выборе гофрированной трубы желательно растянуть ее и проверить на наличие механических повреждений, сквозных отверстий, вмятин, трещин и других дефектов. При этом рекомендуется посмотреть паспорт на сертификат качества. В нем должна быть отметка о гарантии изделия не менее чем на 12 месяцев (в случае, если гарантия указана меньше, то от такого производителя стоит отказаться).
3. Стоимость. Чтобы не нести лишние расходы, неплохо перед покупкой поинтересоваться ценами от других изготовителей в разных торговых точках. Перед покупкой, нужно иметь в виду, где будет расположен воздуховод. Если намечается располагать его снаружи здания, то, возможно, потребуется гофрированные каналы с теплоизоляцией. Здесь проще купить готовое изделие, чем затем его теплоизолировать своими руками.

Сфера применения гофрированных труб

Гофрированные трубы используются для устройства различных инженерных систем, например:

• Во внутренних системах водоснабжения – как холодного, так и горячего.
• В системах обогрева помещений и для устройства теплого пола.
• В качестве канала для электрических кабелей и кабелей связи, телевидения.
• Для газораспределения внутри помещений, в системах пожаротушения и еще во многих областях промышленности и строительства.

Но наиболее часто гофру применяют для монтажа воздуховодов вентиляции и кондиционирования. Для этого изготавливаются гофрированные трубы прямоугольного, круглого или овального сечения из самых разнообразных материалов, в зависимости от того, сколько места планируется отвести под вентканалы.

Пластиковая гофротруба

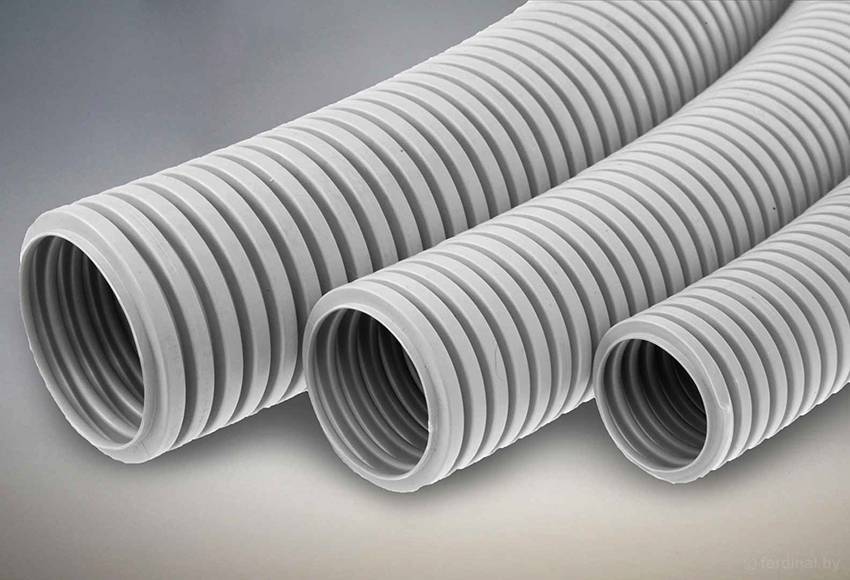

Пластиковые гофротрубы

Вентиляционные пластиковые гофры производятся из полихлорвинила и используются для отвода пыли, газов, воздуха, опилки. Широко применяются гофрированные воздуховоды для вентиляции предприятий химической, мебельной промышленности. Труба выдерживает воздействие температур -20 до +65 градусов Цельсия.

Материал, из которого изготавливается пластиковая гофра для вентиляции отличается следующими качествами:

• эластичность;
• прочность;
• малый вес;
• химическая нейтральность;
• слабая горючесть;
• стойкость к воздействию влаги.

Устойчивость к агрессивным средам делает полипропиленовые трубы идеальными для вентиляции химических производств, лабораторий, где в воздух попадают пары кислот органического или неорганического характера.

Пластиковые полихлорвиниловые гофры для вентиляции состоят из стальной спирали, поверх которой нанесен слой мягкого и гибкого ПВХ. Толщина стенки – 1 миллиметр. Толщина проволочной основы от 2 до 5 мм.

Вентиляционная гофрированная труба из ПВХ производится диаметрами от 15 до 30 см, бухтами 10 – 50 м. Вентиляционную гофру 200 мм можно приобрести как пластиковую, так и алюминиевую.

Благодаря наличию стального негнущегося каркаса трубопровод не пережимается.

Прилипающие к внутренней поверхности каналов пылинки постепенно сокращают просвет и ухудшают аэродинамические свойства трубы.

Выбор размера и советы по монтажу

Гофрированные шланги необходимо подбирать с учетом их размера. При этом нужно руководствоваться следующими моментами:

1. Водорасход сантехнического оборудования. Для устройства унитаза берутся гофрошланги с диаметром сечения 8 мм. Для раковины диаметр должен быть 100 мм, а для подключения ванны — минимум 15 мм.
2. Расстояние до оборудования. Гофрошланг должен быть не слишком коротким, в противном случае в процессе установки его придется слишком сильно вытягивать. Если же изделие будет чересчур длинным, оно повиснет под собственной массой и образует перегибы.

Чтобы предотвратить проблемы, при установке подводки гибкого типа нужно соблюдать такие правила:

• все соединительные детали необходимо размещать на доступных участках, иначе проводить профилактические осмотры будет затруднительно;
• при использовании и установке следует избегать скручивания гофрошлангов;
• запрещается соединять друг с другом элементы, выполненные из разных материалов, иначе могут возникнуть непредсказуемые химические реакции;
• нежелательно слишком туго затягивать гайки, иначе можно повредить кольца-уплотнители, вследствие чего их придется менять;
• формировать изгибы нужно перед закреплением всей конструкции, а не после ее установки.

Для соединения шланги оборудованы с одного конца алюминиевой или латунной втулкой и гайкой-накидкой, а с другого — специальным штуцером. Гайка навинчивается сначала вручную, после чего с использованием гаечного ключа. За герметичность всего оборудования отвечают прокладки-уплотнители.

Гофра ПНД, пластиковая, ПВХ: эксплуатационные качества и сфера применения

Пластиковая гофра для вытяжки внешне более презентабельна и меньше бросается в глаза, поэтому нет особой необходимости ее прятать. Кроме этого, материал отличается малым весом и относительно долгим сроком службы – свыше полвека. К плюсам также стоит отнести устойчивость к коррозии и агрессивным средствам.

Недостаток гофрированного воздуховода из ПВХ заключается в более высокой шумности, а также он менее устойчив к температурным воздействиям. Пластик горит и легко плавится, поэтому не годится как материал для дымохода газоколонок и котлов.

Гофра ПНД – труба, которую производят из специального полиэтилена низкого давления. Она служит для прокладки дренажных систем, а также с целью защиты кабелей и проводов. В зависимости от предназначения и характеристик различают несколько подвидов изделия:

Пластиковые гофротрубы устойчивы к коррозии, легкие и долговечные

1. Облегченный гофрошланг ПНД – это гофрированная труба в один слой. Ее разновидности используют для монтажа кабельной проводки или для перекачивания различных жидкостей.
2. Утяжеленный гофрошланг ПНД имеет большое сечение, что предусматривает его использование в разных условиях эксплуатации. Например, допустим монтаж в стяжку из цементного раствора или погружение под землю.
3. Двустенная ПНД труба представляет собой ребристую наружность и гладкую середину. Такое изделие обычно прочное и пластичное, обладает высокими пропускными показателями.
4. Двустенная усиленная гофра тоже имеет два слоя ПНД, но между ними встроена специальная прослойка из металла, усиливающая ее прочностные характеристики. Такая труба выдерживает серьезные нагрузки и характеризуется высокой кольцевой жесткостью.

Разновидности гофрированной трубы

В основе различий этого изделия лежит материал, из которого делается рукав. В качестве исходного материала производители предлагают: алюминиевый сплав, нержавеющую сталь и пластик, с алюминиевой фольгой на каркасе, с полиэфирной металлизированной лентой на каркасе.

Гофра из алюминия используется как для сооружения вентиляционных систем на производстве, так и на домашней кухне для вытяжки. Отличается высокой прочностью, алюминий – металл, поэтому он не горит, не изменяет своих технических и эксплуатационных характеристик под действием повышенной влажности и перепадов температур (-30С до +250С). Это цветной металл, поэтому алюминиевая гофра не покрывается ржавчиной, она инертна к агрессивным веществам и обладает прекрасными аэродинамическими характеристиками.
Гофра из пластика – дешёвая альтернатива всем видам, представленным на современном рынке. К плюсам можно отнести разнообразие расцветок, что позволяет при необходимости подобрать её к общему дизайну помещения. К достоинствам можно добавить небольшой вес изделий, стойкость к воде и влаге, химическую нейтральность, достаточную прочность. Но есть у пластика и несколько минусов. Первый из них – горючесть материала. Уже при незначительных температурах он начинает плавиться, искажая размеры трубы, что впоследствии скажется на эффективной работе вытяжки. Гофра из ПВХ не выдерживает и низких температур, под действием которых она становится хрупкой. Поэтому производители рекомендуют устанавливать этот вид гофрированной трубы только в помещениях, где температура воздуха не падает ниже +5С. Ко всему прочему пластик боится прямых солнечных лучей.
Гофра из нержавеющей стали. Такой вариант воздуховода ничем не отличается от алюминиевого. Но у него есть преимущества. Например, нержавейка выдерживает температуры до +900С. На кухне такой режим не предусматривается.
Гофра с алюминиевой фольгой на каркасе. Отличается невысокой прочностью покрываемого материала, но на кухнях для вытяжек применяется

В процессе монтажа и эксплуатации с такой гофрой надо обращаться осторожно, так как даже небольшое давление приведёт к разрыву фольги.
Гофра с полиэфирной металлизированной лентой на каркасе. Такой вариант воздуховода вытяжек её не используют

Она применяется только в системах кондиционирования и вентиляции зданий и является утеплённым материалом, вследствие чего внешний вид у неё непрезентабельный.

Гофра с полиэфирной металлизированной лентой на каркасе

Типы и применение гофротруб для вентиляции

Алюминевая кухонная гофротруба

Вентиляционные гофротрубы выпускаются чуть более 20 лет. Чаще всего гофра трубы используются для вентиляционных систем частных домов, промышленных цехов, складов и элеваторов, шахт.

Гофротрубы для вентиляции могут быть изолированными или неизолированными. Кроме этого, шланги гофрированные для вентиляции делятся по типу материала:

• пластик (полихлорвинил);
• алюминий;
• сталь;
• алюминиевая фольга на каркасе;
• полиэфирная металлизированная лента на каркасе.

Диаметр вентиляционных гофр от 100 мм до 500 мм. Подбирают его в зависимости от мощности оборудования и протяженности вентиляционных каналов. Гибкие гофротрубы чаще используют для вентиляции сложной конфигурации, с обилием переходов, перепадов высот и поворотов. Причем прямые отрезки стараются делать из гладких воздуховодов, соединяя их участками гофрированных шлангов для вентиляции.

Эластичность гофротрубы для вентиляции позволяет использовать меньшее количество стройматериалов, создавать воздуховоды без острых углов, что позволяет сохранить давление и скорость движения воздуха. Чтобы не нарушать целостность несущих стен и балок, гибкую гофру для вентиляции просто протягивают вокруг них. Такой монтаж обходится дешевле и занимает меньше времени.

Гофротруба пластиковая

Вентиляционные гофрошланги имеют отличные аэродинамические свойства. Давление проходящего через них воздушного потока снижается лишь немного. Таким образом, вентиляционная система работает с наибольшей отдачей, рационально используя электронергию. Круглое сечение гофрорукава для вентиляции позволяет использовать вентиляторы меньшей мощности. Непосредственно в вентканалах можно размещать устройства перераспределения потоков воздуха, датчиков и измерительных приборов.

Проходя через вентиляционную гофру диаметром 400 мм, воздух издает меньше гула, чем при прохождении вентиляции из гофры 200. Поэтому участки гофрированных вентиляционных шлангов можно считать шумоподавляющими.

Плюсы и минусы использования гофротруб для вентиляции

Плохая гофротруба

Использование гофрорукавов для вентиляции дает ряд преимуществ по сравнению с другими материалами:

• гибкие и легко гнутся;
• благодаря эластичности можно создавать самые сложные конструкции вентиляционных систем;
• достаточно прочны;
• поглощают шум;
• не нужны стыковочные муфты, переходники и углы;
• легко монтируются;
• в сложенном состоянии занимают мало места, облегчая транспортировку;
• подходят как для внутренних, так и для наружных работ.

Гофры для вентиляции можно комбинировать с каналами квадратного или прямоугольного сечения. Для их соединения подходят переходники с круглого на квадратное (прямоугольное) сечение.

Типы воздуховодов

Сложно подать или убрать воздух из рабочей зоны без специальной системы труб. Для каждого помещения и условий окружающей среды разработаны элементы трубопроводов, предназначенные для соответствующих нагрузок. В системах вентиляции применяют несколько видов отводов:

• жестяные;
• из листов стали;
• из пластика;
• гофрированные гибкие;
• тканевые (текстильные).

Пластиковые отводы выпускаются малой линейкой типоразмеров и подходят для простых стандартных конструкций промышленных объектов. Воздуховоды из ткани можно устанавливать в приточной системе вентиляции.

Универсальными конструкциями считаются гофрированные воздуховоды. Их классифицируют на:
