На какую глубину закапывать трубы канализации

Преимущества ПНД по сравнению с металлическими трубами, влияющие на глубину их прокладки

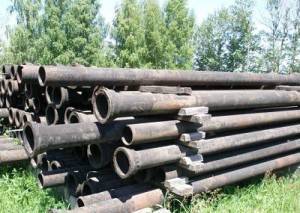

Водопроводы изготавливают из металла и пластика. В первую группу входят изделия стальные — они устанавливались в постройках прошлого века, и оцинкованные, которые для питьевых систем не применяются: теряется качество воды. К пластиковым трубам относятся толстостенные рукава из полиэтилена низкого давления — ПНД.

Рукав полиэтиленовый 350 мм бухта.

Они обладают достоинствами по глубине укладки в сравнении с металлическими магистралями:

1. Теплопроводность пластика 0,3 Вт/мºС, у стали — 47. Способность удерживать тепло у ПНД в 150 раз выше, что делает возможным уменьшить глубину прокладки водопровода. Величина приближения рукава к поверхности рассчитывается по методике, изложенной в СНиП.
2. Пластичность ПНД-трубы при высокой прочности. Разрешенное давление для оболочки — 1 МПа (10 атм). В случае аномально морозной зимы ледяная пробка растянет полиэтилен без нарушения целостности водопровода. Стальную трубу замерзающая вода разорвет.

Поставляются ПНД-трубы бухтами, в которых помещается 100, 150, 200 м рукава. Это позволяет производить монтаж протяженных участков водопроводов без стыков в подземной части. Присоединений потребуется 2: к шлангу скважинного насоса и к распределителю системы водоснабжения, установленному в доме. Из других преимуществ — коррозионная стойкость и гибкость ПНД. Последнее качество позволяет менять направление магистрали без применения фитингов.

Утепление трубопровода

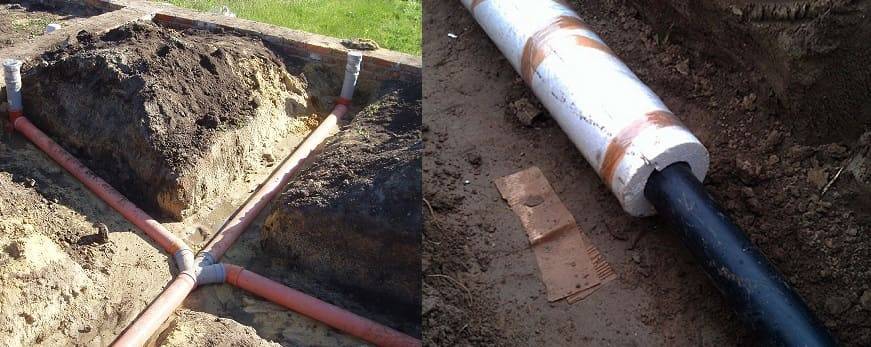

Пример утепления наружной сети

                Утепление
канализационной трубы позволяет предотвратить образование конденсата и наледи
на внутренних стенках канала. Существует масса вариантов установки
теплоизолятора, но наиболее эффективным и надежным считается использование
формованного утеплителя (скорлупы). Могут быть применены и другие виды
теплоизоляционных материалов:

• вспененный полиэтилен;
• жидкий пенополиуретан;
• пенопласт или пеноплекс.

Основное требование к
материалу — полная непроницаемость и физическая устойчивость к воздействию
влаги. Ошибкой будет применять минвату, сыпучие или рыхлые виды утеплителей,
так как они не смогут образовать герметичную отсечку для воды, заполнившей
траншею или лоток.

Необходимо помнить, чем больше глубина заложения канализационных труб, тем ближе будут располагаться грунтовые воды. Во время сезонного повышения их уровня труба может оказаться погруженной в воду, и, если вдруг ударит мороз, система неминуемо замерзнет

Поэтому, параллельно с установкой теплоизолятора следует обратить внимание и на гидроизоляцию системы

Параметры, определяющие глубину залегания трубы канализации

Итак, что бы рассчитать, на какой глубине следует разместить трубы канализационной системы, вам придется учесть следующие факторы:

• Глубину промерзания вашего типа грунта в вашем регионе,
• Место расположения и глубину залегания септика или коллектора,
• Прочность стенок используемых труб,
• Возможные нагрузки на трубы, передающиеся с поверхности земли.

Прокладка канализационной трубы

Одним из основополагающих факторов является глубина промерзания грунта. Она определяется исходя из типа грунта и климатических условий вашего региона. И может существенно различаться.

Однако, эти показатели используются в основном при прокладке крупных инженерных сетей для многоквартирных домов.

При проектировании и монтаже автономной канализационной системы в частном доме на загородном участке используется обычно безнапорная система, в которой сточные воды двигаются самотеком, под воздействием гравитации. Для обеспечения движения стока трубы размещаются под уклоном, вследствие чего при расчете глубины залегания приходится учитывать и этот фактор.

Произведем расчет глубины залегания труб для частной канализации в московском регионе. Трубы большого диаметра там можно размещать на глубине 1,1 метра. При этом предположим, что станция автономной очистки находится в 20 метрах от нашего дома.

Таким образом, принимая во внимание оптимальный уклон канализационного трубопровода в 2 сантиметра на погонный метр мы получаем глубину расположения входного патрубка системы очистки в 1,5 метра и это в том случае, если участок имеет идеально ровный рельеф. Если формировать септик самостоятельно из железобетонных колец, то в этом случае глубина его дна достигнет 2,7 метров, а в том случае, если будет использоваться автономная установка очистки промышленного производстве – величина погружения будет зависеть от ее геометрических габаритов

Если формировать септик самостоятельно из железобетонных колец, то в этом случае глубина его дна достигнет 2,7 метров, а в том случае, если будет использоваться автономная установка очистки промышленного производстве – величина погружения будет зависеть от ее геометрических габаритов.

Канализационная труба от дома до колодца

Любые земельные работы имеют определенную цену (или продолжительность времени, если вы их выполняете самостоятельно. Между тем, заглубление канализационной системы ниже уровня промерзания грунта может оказаться и нецелесообразным. Причиной этому служат следующие факторы:

• Канализационные стоки от жизнедеятельности в жилище имеет положительную, комнатную температуру, так что вероятность замерзания канализационных стоков, особенно при небольших линейных размерах стоков остается невысокой.
• Если же канализационная система не работает то в ней и нечему замерзать (в отличие от системы водоснабжения, в которой постоянно находится вода под давлением,
• Кроме того, септик или очистное оборудование сами по себе являются источниками тепла, которые выделяется в результате жизнедеятельности микроорганизмов.

Вследствие воздействия этих факторов глубину заложения канализационной трубопроводной системы можно уменьшить. Для российской средний полосы ее можно заглубить на величину до 70 сантиметров, что позволит системе эффективно функционировать даже в зимний период. Вывод из дома канализационного стока следует располагать на глубине не менее полуметра, так как тепло от дома вносит дополнительный нагрев труб.

Проблемы при монтаже канализации и пути их решения

При подготовке траншей для ассенизационной сети могут возникнуть сложности, связанные с особенностями почвы на участке.

Залегание скальных пород в грунте или слишком большая глубина промерзания не позволяют без спецтехники вырыть траншеи нужной глубины. В этом случае канализацию прокладывают на меньшей глубине, но трубы обязательно утепляют и поверх утеплителя обматывают гидроизоляционной пленкой.

Для защиты канализации от замерзания можно использовать:

• рулонные материалы, которыми трубы оборачивают со всех сторон,
• формовый утеплитель цилиндрической формы, надеваемый на трубы,
• засыпной теплоизоляционный материал, которым заполняется свободное пространство траншеи,
• греющий кабель, уложенный вдоль ассенизационного канала,
• готовые утепленные трубы.

Слишком сыпучий, рыхлый грунт не дает выровнять стенки траншей и котлована для сточного колодца, постоянно осыпаясь на дно. В дальнейшем осыпающийся грунт может привести к деформации труб и коллектора, появлению трещин и протечек. Чтобы укрепить стенки траншей, в них собирают опалубку из досок или перед укладкой труб собирают в траншее специальные лотки, а в котловане для коллектора оборудуют саркофаг из бетона.

Диаметр наружной канализации

Внешняя магистраль предназначена для соединения септика с отводом стояка внутри частного дома. Диаметр наружной канализации определяется расположением грунтовых вод, ландшафтом территории, присутствием дополнительных магистралей на приусадебной территории. 110-миллиметровый трубопровод достаточен для оборудования самотечной магистрали для одного строения при типовом уклоне в 3 градуса, тогда как в садовых товариществах могут использоваться трубопроводы с диаметром до 15 сантиметров — в этом случае уклон принимается равным 2 градусам.

Обслуживание ЛОС выполняется посредством колодцев диаметром от 30 до 150 см, размещаемых в наиболее значимых участках трубопровода. Частные застройщики оборудуют следующие типы сооружений:

• составной колодец из гофрированной трубы диаметром 30-60 см и лотка, не нуждающийся в сервисе;
• составной колодец диаметром 150 см из шахты, горловины и лотка с необходимостью обслуживания.

Мощность, вырабатываемая вакуумными компрессорами и нагнетательными насосами, позволяет эффективно перемещать сточные воды по канализации, что дает возможность оборудовать напорный и вакуумный трубопровод с сечением вплоть до 5 см. 110-миллиметровые гофрированные трубы используются для формирования линии ливневой канализации, перфорированные применяются в дренажной. Она оборудуется колодцами, не требующими обслуживания — такие конструкции предназначены для удаления загрязнений из канализации напрямую с поверхности земли. Процедура выполняется с помощью шланга, посредством которого проводится очистка засоров трубопровода струей воды под повышенным давлением.

Диаметр канализационной трубы

При монтаже гофрированных труб применяются отдельные разновидности фитингов, включая гладкие. Прокладку одной линии канализации рекомендуется выполнять трубами и фитингами из идентичного материала, что повысит долговечность конструкции и эффективность работы ЛОС.

Максимальная глубина для коллектора

Если принято решение укладывать трубопровод ниже уровня промерзания грунта, то стоит принимать во внимание, что давление земли на трубы может сыграть злую шутку. То есть, со временем труба может попросту лопнуть

В результате природе будет нанесен экологический ущерб, а хозяину системы частного дома — финансовый. Ведь ремонт трубопровода в доме и снаружи проводить придётся.

И все же, в некоторых случаях есть необходимость именно глубокой закладки системы. В этом случае СНиП регламентирует, что для земли с высоким уровнем залегания грунтовых вод и для почвы с включениями скальных пород можно опускать коллектор на уровень до 3-4 метров. Если же почва сухая и непучнистая, то максимальная расстояние коллектора от поверхности земли  может составить 5-8 метров.

Выбор места для слива

Минимальное расстояние, на которое должны быть удалены очистные сооружения, образовывает 5 м. Это нужно чтобы поднимающийся запах не входил в дом. Наилучшим вариантом будет значение в 10 м. Это не означает, что расстояние нельзя сделать больше, просто в другом случае при соблюдении уклона нужно будет делать траншею намного глубже.

• Удаленность от источников чистой воды должна быть от тридцати метров.
• Емкость не должна быть на границе участка.
• При близком размещении грунтовых вод нужно позаботиться о хорошей герметичности емкости.
• Для большего удобства по обслуживанию ассенизатором, лучше расположить септик ближе к проезжей части.
• В то время, когда планируется наличие полей фильтрации, то нужно кроме этого отвести достаточную территорию под них.
• Хорошо, в случае если территория владеет естественным уклоном. Это существенно облегчает прокладку коммуникаций.

Проблемы и ошибки

Существует несколько ошибок при строительстве, способные привести к негативным последствиям в процессе эксплуатации канализации:

1. Отсутствие уплотнения почвы. Если этого не сделать, то в будущем может произойти размывание грунтовыми водами, а также нарушение целостности коммуникации из-за обильных осадков.

2. Отсутствие уклона. Если уклон не был выполнен, то сточные воды не будут поступать в септик. Уклон должен составлять 1-2 см на каждый метр трубопровода. Если уклона нет, нечистоты быстро засорят систему.
3. Отсутствие колодца. Обязательно рекомендуется устанавливать ревизионный колодец – для проведения очистки и ремонта системы.

Основные технические характеристики труб, используемых для прокладывания канализации частного дома

На смену канализационным трубам из керамики и металла пришли их осовремененные аналоги – трубы из ПВХ. Плюсов у изделий из полимерных материалов предостаточно:

• Относительно низкая цена;
• Долговечность. Они будут благополучно функционировать в течение длительного периода времени;
• Простота транспортирования до места непосредственной установки;
• Простота монтажа. Его под силу осуществить даже человеку, ничего никогда не имевшему опыта с подобного рода работами.

Гофрированные канализационные трубы выдерживают относительно гладких куда большую нагрузку. Соответственно, они могут быть уложены на большую глубину.

Однако есть и значительный их недостаток: глубина закладывания труб из полимерных материалов в почву ограничена. Так что перед тем, как тратить деньги на материал, постарайтесь ознакомиться с техническими качествами продукции. Они все приведены в инструкции, прилагаемой производителем.

При строительстве канализационной системы из труб, сделанных из полимеров, ориентируются в первую очередь на опыт возведения и эксплуатации аналогичных коммуникаций в отдельно обозначенном регионе. А при отсутствии достоверных данных, определение прочности полимерных изделий осуществляется согласно СП 40-120-2000, который регламентирует базисные принципы проектирования и сборки канализационных трубопроводов из пластиковых материалов.

Рекомендация профессионала: При ознакомлении с данными о канализационных трубах, состоящих из полимерных материалов, повышенный интерес следует проявить именно к величине глубины закладывания. Эта величина обязательно должна на 100% соответствовать всем условиям реализуемого проекта канализации именно на вашем участке. В противном случае велика вероятность того, что система не выдержит оказываемого давления грунта и быстро выйдет из строя, что повлечет за собой необходимость демонтажа канализации и возведения новой. А это чревато колоссальными затратами и различными проблемами экологического характера.

Трубы для строительства автономной канализации

Закапывать в землю придется трубы, поэтому необходимо знать, какие изделия лучше всего подходят для канализации в различных климатических зонах, а также их свойствах в разных видах грунта.

Для строительства канализации в загородных домах и дачах используются следующие виды труб:

• металлические трубы из чугуна или стали;
• асбестоцементные изделия;
• пластиковые трубы.

Чугунные трубы достаточно прочны, однако, неудобны при установке. Их нельзя резать, и соединение происходит значительно труднее, чем остальные виды труб.

Стальные трубы несколько проще в монтаже, однако, для соединения придется использовать сварочный аппарат. Их главный недостаток – подверженность коррозии.

Асбестоцементные трубы легче металлических изделий, немного проще в монтаже, но обладают существенным недостатком, который заключается в недостаточной прочности. Часто образуются сколы и трещины при механическом воздействии.

В настоящее время пластиковые трубы стали очень популярны при строительстве автономной канализации, благодаря своим достоинствам:

• малый вес;
• просты в монтаже и не требуют специальных знаний, их может самостоятельно установить любой владелец частного дома;
• не подвержены коррозии;
• небольшая стоимость;
• на внутренних стенках не образуются места скопления микроорганизмов.

Устройство местной канализации состоит из внутренней и внешней системы. В состав внутренней канализации входят устройства сантехники и трубы, которые расположены внутри дома. Внешняя часть – накопители сточных вод и трубопровод, который соединяет их с домом.

Пластиковые трубы также отличаются по назначению:

• Если труба коричневого или оранжевого цвета, то это означает, что ее можно использовать снаружи дома и закапывать в землю.
• Серая труба предназначена для монтажа внутренней части системы.

Пластиковая труба для внешней канализации

Внешние трубы толще и прочнее, чем изделия, располагающиеся внутри здания. Однако, при покупке в магазине данных изделий необходимо еще раз убедиться, что материалы подойдут для автономной канализации.

Глубина укладки канализационных труб

В соответствии с требованием СНиП – выход трубы канализации из здания должен быть на 30 сантиметров выше, чем средняя глубина промерзания почвы.

В принципе, такое расположение трубопровода допустимо при условии, когда на поверхности грунта в этом месте нет дороги или участка местности, которую зимой убирают от снега. Под дорогой труба может получить повреждения, а зимой может замерзнуть.

Специалисты рекомендуют укладывать трубы канализации на один метр. Это обезопасит, в дальнейшем, от возникновения аварийных различных ситуаций, в том числе, если канализационная труба замерзла.

Подключение к централизованной сети

При подключении к магистральной канализационной сети, помимо глубины замерзания возникает и фактор глубины точки подключения к центральному коллектору. Следовательно, для расчета системы, глубины точки выхода из дома следует четко знать место расположения входного патрубка приемного канализационного коллектора. В том случае, если вам не удается

Если же планируется подключение канализации к центральной сети, то основным фактором, оказывающим влияние на глубину прокладки, является расположения точки подключения. Если проложить свой трубопровод ниже точки расположения центрального коллектора, то система работать не будет, поскольку жидкость не сможет перемещаться самотеком.

Существует два варианта решения этой проблемы:

• Вы можете оснастить свою канализационную систему напорным насосом, который будет подавать сточные воды до точки примыкания к магистральному коллектору. Конечно, в этом случае к системе придется подводить энергопитание и в случае отключения электричества возможно образование засоров.
• Также трубопроводы канализационной системы можно утеплить. Это можно сделать как покрытием труб теплоизоляционным материалом, так и организацией утепления, действующего от электрической сети или от системы горячего водоснабжения (если таковая имеется).

В любом случае, если вы укладываете труб в грунт открытым способом без применения защитных лотков, то следует провести их гидроизоляцию. На трубах может собираться конденсат, который в течении короткого промежутка времени приведет в негодность теплоизоляционный слой.

Также утепление труб пассивным способом или активным с применением греющих кабелей следует производить в регионах с особо холодными климатическими условиями. В таких регионах не имеет смысла углублять канализационные трубопроводы ниже уровня промерзания грунта, так как он может достигать десятков метров. В этом случае без активного прогревания канализационных труб не обойтись.

Учитываем прочностные характеристики труб

Еще одним фактором, влияющим на расчетную глубину прокладки канализационной системы является прочность применяемых труб. Наиболее популярными в последнее время являются трубы канализации из поливинилхлорида, которые отлично сочетают разумную цену и высокое качество.

Но учтите, что пластиковые трубы имеют определенные ограничения на использование, которые должны быть описаны в характеристиках производителя. Трубы, которые рекомендуется использовать для прокладки наружной канализации, как правило имеют более прочные стенки, так как на них будет оказываться более активное внешнее воздействие.

Так, если вы планируете монтировать канализационный трубопровод с большой глубиной залегания, над которой будет проходить дорога или активно используемый участок местности – то имеет смысл выбрать специализированное оборудование. Такие нагрузки может выдержать, например двухслойная гофрированная труба, изготовленная из высокопрочного полиэтилена.

Отличить такие изделия с повышенной прочностью от обычных канализационных труб можно по оранжево-коричневому цвету, который формируется от присутствия специальных присадок, повышающих жесткость изделия. Такой трубопровод можно углублять под земля на три метра.

Проводим земляные работы по прокладке канализации

В зависимости от объема земляных работ вы можете использовать как ручной, так и механизированный метод прокладки труб канализации.

При большой глубине заложения и использовании трубопроводов с большим сечением имеет смысл применять экскаватор, ширина ковша которого позволит уложить трубу вместе с фиксирующим лотком.

В том же случае, если прокладывать канализационную систему придется на участке с плотной застройкой – то альтернативы ручному способу копки траншей не существует.

В любом случае, при использовании ручного или механического способа не забудьте, что глубина сформированной траншеи должна быть как минимум на полметра ниже, чем расчетная глубина залегания труб. Эти 50 сантиметров используются для создания песчаной подушки.

Как правильно обустраивать теплоизоляцию?

В холодных регионах рекомендовано дополнять канализационный трубопровод теплоизоляцией. Этот прием позволяет продлить эксплуатационный срок, исключить возможность промерзания при очень низкой температуре. Чаще всего для этой цели берут пенополиуретан. Если трубу обернуть пенополиуретаном, а сверху сделать оболочку из полиэтилена, трубе морозы будут не страшны.

На фото – Использование пенополиуретановой защиты для теплозащиты пластиковых или металлических труб.

Если проложить трубы ниже возможной точки промерзания, то трубы никогда не перемерзнут. В таком случае дополнительную защиту делают на случай экстремальных холодов

При выполнении теплоизоляции особое внимание уделяют стыкам и местам поворота. Именно эти зоны довольно слабо переносят воздействие холода. Так что утепление поворотных точек является обязательным

Так что утепление поворотных точек является обязательным.

На фото – Вариант утепления точек поворота.

В Европе применяют более технологичный метод. Рядом с трубопроводом пускают электрокабель, он в случае необходимости выполняет функцию обогревателя для трубы. Для многих жителей нашей страны такой способ слишком затратен, ведь оплата энергии не самая малая статья расходов. Поэтому необходимо следить за глубиной укладки труб. В центральных регионах лучше выбрать глубину в 1м. А в северных областях желательно рыть более глубокие траншеи и проводить качественную теплоизоляцию. Для этого можно воспользоваться минеральной ватой либо стекловолокном. Если трубы располагают над землей, их также утепляют аналогичными материалами. Поскольку они могут наполняться водой, при внешнем использовании необходимо будет гидроизоляция.
