С какой глубины может поднять воду насосная станция

Устройство типовой насосной станции водоснабжения для дачи из колодца или скважины

Обычная насосная станция для дома содержит следующие основные компоненты:

• гидроаккумулятор (бак с мембраной, выдерживающий избыточное давление);
• насос;
• реле, отвечающее за поддержание давления;
• манометр.

Поговорим подробнее о каждом элементе системы.

Гидроаккумулятор насосной станции

Это пустотелый бак с резиновой грушей внутри. Именно в этот резиновый шар нагнетается вода. В ходе заводской сборки в баке создают избыточное давление воздуха, чтобы сжать резиновую грушу. Насос, закачивая воду в грушу, должен преодолеть давление воздуха внутри бака. В результате под действием воды груша расправляется и немного расширяется.

Благодаря тому, что объем воды в груше подвижен, водопровод защищен от гидроудара. Например, во время открытия любого крана на даче, оборудованной станцией водоснабжения, вода из него пойдет равномерно, без резких всплесков и ударов. А ведь именно спокойный режим работы рекомендован для всей арматуры и сантехники, да и комфортен для потребителя.

Актуальная информация!

Периодически, один раз в течение года, необходимо контролировать давление в гидроаккумуляторе. Если оно ниже нормы, необходимо подкачать. Подойдет даже простой автомобильный насос. Ниппель расположен в торце бака, прикрыт колпачком. Номинальное давление в гидроаккумуляторе составляет от 1,5 до 2 атмосфер. Узнать его можно из паспорта изделия.

Объем бака бывает различный, в пределах от 1,5 до 100 литров. Увеличение его объема дает следующие преимущества:

• подкачивающий воду насос будет включаться реже, а следовательно, дольше прослужит;
• при аварийном отключении электроэнергии можно получить большее количество воды из крана, на практике это около половины от вместимости бака.

Для дачи вполне хватит станции водоснабжения, гидроаккумулятор которой вмещает 24–50 литров. Такая установка вполне способна обеспечить потребности семьи из 3–5 человек в водопроводной воде.

Насос станции

Насос – это функциональное звено станции, выполняющее главную роль, то есть перекачивание воды

Однако важно понимать принцип его работы. В станциях постоянного давления нашли применение такие типы насосов:

• поверхностные (многоступенчатые, самовсасывающие);
• погружные насосы (центробежные, вибрационные).

Насосы поверхностного типа монтируются непосредственно на установке, как правило рядом с гидроаккумулятором. Погружные насосы устанавливаются непосредственно в скважине/колодце, прямо в воде. И оттуда уже закачивают воду в резервуар.

Внимание!

Чтобы насос долго и бесперебойно, а главное, безопасно функционировал, нужно отслеживать уровень загрязненности воды песком и илом на том горизонте, с которого происходит ее отбор. Необходимо, чтобы эти значения соответствовали паспортным данным насоса.

Советуем купить станцию водоснабжения с погружным насосом для дачи в том случае, если планируется забор воды из колодца или скважины с глубоким залеганием. Эти насосы отличаются доступной ценой и простотой в использовании. Если вода залегает близко к поверхности, целесообразнее использовать самовсасывающий насос. Его преимущества заключаются в хорошей производительности, низком уровне шума и отсутствии необходимости обслуживания.

Реле давления насосной станции

Реле давления управляет насосом, подавая ему команды на включение и отключение. Реле можно настроить, задав такие величины давления, при которых нужно выполнять ту или иную команду. Именно по этим значениям будет включаться и отключаться подача воды в резервуар. Наиболее часто используется нижняя граница давления в 1,5–1,7 атмосферы, верхняя стандартная уставка составляет 2,5–3 атмосферы.

Манометр

Манометр – это устройство для измерения текущего давления в системе водоснабжения. Именно по данным, отображаемым этим прибором, нужно производить настройку реле давления насосной установки.

Основные параметры для определения размеров помещения насосной станции:

При определении площади помещения насосной станции ширину проходов следует принимать, не менее:

-между насосами или электродвигателями — 1 м;

-между насосами или электродвигателями и стеной в заглубленных помещениях — 0,7 м, в -прочих — 1 м; при этом ширина прохода со стороны электродвигателя должна быть достаточной для демонтажа ротора;

-между компрессорами или воздуходувками — 1,5 м, между ними и стеной — 1 м;

-между неподвижными выступающими частями оборудования — 0,7 м;

-перед распределительным электрическим щитом — 2 м.

— проходы вокруг оборудования, регламентируемые заводом-изготовителем, следует принимать по паспортным данным.

Для агрегатов с диаметром нагнетательного патрубка до 100 мм включительно допускаются: установка агрегатов у стены или на кронштейнах; установка двух агрегатов на одном фундаменте при расстоянии между выступающими частями агрегатов не менее 0,25 м с обеспечением вокруг сдвоенной установки проходов шириной не менее 0,7 м.

Размеры ворот или дверей следует определять исходя из габаритов оборудования или транспортного средства с грузом.

При высоте до мест обслуживания и управления оборудования, электроприводов и маховиков задвижек (затворов) более 1,4 м от пола следует предусматривать площадки или мостики, при этом высота до мест обслуживания и управления с площадки или мостика не должна превышать 1 м.

При отсутствии дистанционного или автоматического управления запорную арматуру диаметром 400 мм и менее следует предусматривать с ручным приводом, диаметром более 400 мм — с электрическим приводом.

При прокладки трубопроводов в каналах, габариты каналов следует принимать:

— при диаметре труб до 400 мм — ширину на 600 мм, глубину на 400 мм больше диаметра;

— при диаметре труб 500 мм и выше — ширину на 800 мм, глубину на 600 мм больше диаметра;

В местах установки фланцевой арматуры следует предусматривать уширение канала. Уклон дна каналов к приямку следует принимать не менее 0,005.

Высота подъема воды насосом

Для скважины этот показатель будет самым критичным, поэтому он находится на первом месте. Поверхностные насосы для скважины на воду этим показателем, что называется, «не блещут».

С чем мы сравниваем? С погружными скважинными насосами.

Если «не блещут», то зачем тогда использовать именно поверхностный насос на скважине? Затем, что существуют ситуации, когда именно станция на поверхности будет отвечать требованиям эксплуатации на конкретном участке.

Например, индивидуальный участок временного проживания, на котором располагается дача или загородный дом. Хозяева приезжают в свой загородный дом в выходные и на праздники и, иногда во время каникул, на 1-2 недели.

В такой ситуации нет необходимости постоянно держать погружное водонасосное оборудование в скважине. Особенно, если участок не охраняется, а криминогенная обстановка в районе не очень – нехорошие люди могут вашему насосу легко «приделать ноги».

Итак, если ваша скважина неглубокая, 8-12 метров, то для нее подойдет фактически любой поверхностный насос.

Если у вас скважина глубже 12 метров, то только отдельные модели поверхностных станций вам подойдут.

Как рассчитать необходимую глубину всасывания насосной станции

Для расчета технических характеристик станции необходима информация, касающаяся автономного водопровода:

• Расстояние от зеркала воды в колодце до потребителя, который в сети водопровода находится в самой дальней точке. При этом расстояние складывается из всех участков, потому что сеть обычно не является прямолинейной. Чем больше ответвлений, тем больше потерь напора и расхода.
• Расстояние от насосной станции до места водозабора. Оборудование может быть установлено около колодца, в подвале дома или в специально сооруженном помещении. Чем дальше месторасположение станции, тем больше потери, тем меньше глубина всасывания.
• Количество фитингов и запорной арматуры. Здесь можно взять 10-процентный запас всех характеристик — напора и производительности насосной станции.
• Динамический уровень воды в колодце. Это значение меняется в зависимости от сезона и интенсивности водозабора. Его обязательно учитывают при расчете глубины всасывания. При этом необходимо знать, что конец всасывающей трубы должен располагаться ниже зеркала воды минимум на 1 м. Если динамический уровень большой, велика вероятность, что в летний сезон вода в колодце опуститься ниже уровня установки конца всасывающей трубы.
• Диаметр труб, используемых в водопроводной системе.
• Количество потребителей.

Динамический уровень воды в системе автономного водопровода играет одну из важнейших ролей. Если его значением пренебречь, можно забыть о характеристиках водопроводной сети.

Чтобы бороться с уменьшением глубины водозабора, над колодцем устанавливают кессон. Это специальное цилиндрической или кубической формы емкость, которую закапывают на определенную глубину. В нее монтируют НС. Чем высота кессона больше, тем ниже будет располагаться насос. Таким образом можно снизить место установки наносной станции и уменьшить расстояние от нее до зеркала воды.

Есть еще один вариант. Внутрь колодца устанавливают металлическую конструкцию, собранную из металлопрофиля (обычно уголка или швеллера). Ее крепят к стенкам гидротехнического сооружения. На эту опору монтируют насосную станцию. Для обеспечения более высоких характеристик водопроводной сети опорную конструкцию опускают до уровня поверхности воды в колодце. Неудобство такой установки заключается в том, что станция находится на большой глубине, а значит, следить за ней и обслуживать будет непросто.

Обзор производителей

Элита насосных станций — это немецкие производители Grundfos, Gardena, Metabo. Модельный ряд этих производителей содержит как дорогие модели, так и модели среднего ценового ряда. Охарактеризовать модели этих производителей можно как качество, надежность, долговечность.

Если нет желания платить за бренд, то следует обратить внимание на таких производителей как PATRIOT, ДЖИЛЕКС это недорогие надежные несоосные станции, которые полностью оправдывают вложенные средства. Сам использую насосную станцию PATRIOT R-1000/24 для водоснабжения дачного участка, дома и бани

Охарактеризовать этот насос можно как недорогой, надежный, неприхотливый. Служит уже 5 лет. Посмотрите его характеристики, вероятно он хорошо подойдет для ваших нужд

Сам использую насосную станцию PATRIOT R-1000/24 для водоснабжения дачного участка, дома и бани. Охарактеризовать этот насос можно как недорогой, надежный, неприхотливый. Служит уже 5 лет. Посмотрите его характеристики, вероятно он хорошо подойдет для ваших нужд.

Чем отличаются приборы

Отличительными чертами насосных станций для дачи или загородного дома являются их уникальная компактность, быстрый монтаж, а также простое техническое обслуживание и приемлемая для всех слоев населения стоимость. В гидравлическом баке накапливается запас воды, что позволяет изделию реже включаться и выключаться — в результате повышается его срок эксплуатации.

Насос устанавливается внутри гидротехнического сооружения под водой, а насосная станция для колодца монтируется в подвальном помещении дома или в специально построенном кессоне, который утепляется во время холодов.

Внимание! Если уровень водозабора не опускается ниже 8 метров, то лучше выбирать насосную станцию.

Пропускная способность насосного оборудования

В этом пункте мы будем рассматривать пропускную способность воды, которая напрямую завязана на объемы водопотребления вашей семьей. Каждый взрослый житель потребляет примерно 200 литров воды в сутки. Этот объем регламентирован нормами СанПиН и расходуется на умывание, принятие водных процедур, стирку, работу бытовой техники и питье.

Чем больше водопотребление вашей семьи, тем больше должна быть пропускная способность насосного оборудования, которая измеряется в куб*час. Поскольку расходование воды неравномерно по времени суток, лучше всего использовать не нормативный показатель СанПиН, а реальные показатели водопотребления вашей семьи.

Прочие факторы, влияющие на высоту всасывания

Если говорить не только о воде, а о перекачивании жидкости, как таковой, то на высоту всасывания влияет ещё и её плотность. Чем она более вязкая – тем на меньшую высоту жидкость можно поднять.

Расчёт высоты всасывания насоса

Ещё один фактор, который оказывает существенное влияние – температура жидкости. Чем она ниже, тем насосу легче работать, и тем с более низкой отметки он может поднять воду. Заметим, что при нагревании воды появляется опасность явления кавитации, поэтому насосы нужно оберегать от скачков температур и давления.

Насосы с большой высотой всасывания – это те, которые создают разрежение 0,8 бар. То есть, они поднимают воду с отметки 8м, если нет потерь давления. Вы спросите: как тогда откачивают воду с артезианских глубин? Хороший вопрос.

Как рассчитать необходимую глубину всасывания насосной станции

Для расчета технических характеристик станции необходима информация, касающаяся автономного водопровода:

• Расстояние от зеркала воды в колодце до потребителя, который в сети водопровода находится в самой дальней точке. При этом расстояние складывается из всех участков, потому что сеть обычно не является прямолинейной. Чем больше ответвлений, тем больше потерь напора и расхода.
• Расстояние от насосной станции до места водозабора. Оборудование может быть установлено около колодца, в подвале дома или в специально сооруженном помещении. Чем дальше месторасположение станции, тем больше потери, тем меньше глубина всасывания.
• Количество фитингов и запорной арматуры. Здесь можно взять 10-процентный запас всех характеристик — напора и производительности насосной станции.
• Динамический уровень воды в колодце. Это значение меняется в зависимости от сезона и интенсивности водозабора. Его обязательно учитывают при расчете глубины всасывания. При этом необходимо знать, что конец всасывающей трубы должен располагаться ниже зеркала воды минимум на 1 м. Если динамический уровень большой, велика вероятность, что в летний сезон вода в колодце опуститься ниже уровня установки конца всасывающей трубы.
• Диаметр труб, используемых в водопроводной системе.
• Количество потребителей.

Динамический уровень воды в системе автономного водопровода играет одну из важнейших ролей. Если его значением пренебречь, можно забыть о характеристиках водопроводной сети.

Чтобы бороться с уменьшением глубины водозабора, над колодцем устанавливают кессон. Это специальное цилиндрической или кубической формы емкость, которую закапывают на определенную глубину. В нее монтируют НС. Чем высота кессона больше, тем ниже будет располагаться насос. Таким образом можно снизить место установки наносной станции и уменьшить расстояние от нее до зеркала воды.

Есть еще один вариант. Внутрь колодца устанавливают металлическую конструкцию, собранную из металлопрофиля (обычно уголка или швеллера). Ее крепят к стенкам гидротехнического сооружения. На эту опору монтируют насосную станцию. Для обеспечения более высоких характеристик водопроводной сети опорную конструкцию опускают до уровня поверхности воды в колодце. Неудобство такой установки заключается в том, что станция находится на большой глубине, а значит, следить за ней и обслуживать будет непросто.

Как рассчитать необходимую глубину всасывания насосной станции

Для расчета технических характеристик станции необходима информация, касающаяся автономного водопровода:

• Расстояние от зеркала воды в колодце до потребителя, который в сети водопровода находится в самой дальней точке. При этом расстояние складывается из всех участков, потому что сеть обычно не является прямолинейной. Чем больше ответвлений, тем больше потерь напора и расхода.
• Расстояние от насосной станции до места водозабора. Оборудование может быть установлено около колодца, в подвале дома или в специально сооруженном помещении. Чем дальше месторасположение станции, тем больше потери, тем меньше глубина всасывания.
• Количество фитингов и запорной арматуры. Здесь можно взять 10-процентный запас всех характеристик — напора и производительности насосной станции.
• Динамический уровень воды в колодце. Это значение меняется в зависимости от сезона и интенсивности водозабора. Его обязательно учитывают при расчете глубины всасывания. При этом необходимо знать, что конец всасывающей трубы должен располагаться ниже зеркала воды минимум на 1 м. Если динамический уровень большой, велика вероятность, что в летний сезон вода в колодце опуститься ниже уровня установки конца всасывающей трубы.
• Диаметр труб, используемых в водопроводной системе.
• Количество потребителей.

Динамический уровень воды в системе автономного водопровода играет одну из важнейших ролей. Если его значением пренебречь, можно забыть о характеристиках водопроводной сети.

Чтобы бороться с уменьшением глубины водозабора, над колодцем устанавливают кессон. Это специальное цилиндрической или кубической формы емкость, которую закапывают на определенную глубину. В нее монтируют НС. Чем высота кессона больше, тем ниже будет располагаться насос. Таким образом можно снизить место установки наносной станции и уменьшить расстояние от нее до зеркала воды.

Есть еще один вариант. Внутрь колодца устанавливают металлическую конструкцию, собранную из металлопрофиля (обычно уголка или швеллера). Ее крепят к стенкам гидротехнического сооружения. На эту опору монтируют насосную станцию. Для обеспечения более высоких характеристик водопроводной сети опорную конструкцию опускают до уровня поверхности воды в колодце. Неудобство такой установки заключается в том, что станция находится на большой глубине, а значит, следить за ней и обслуживать будет непросто.

Глубина всасывания

Установки с эжектором более мощные и производительные Есть две разновидности НС, которые отличаются наличием или отсутствием эжектора. Последний – своеобразный дополнительный насос (без электродвигателя), с помощью которого увеличивается возможная глубина водозабора.

Паспортная глубина всасывания, как правило, составляет – 8 м. Это при условии, что эжектора в комплектации станции нет. Если это устройство в системе водозабора присутствует, показатель может увеличиться. Производители предлагают насосные станции с встроенным эжектором. Практика показала, что такие установки достаточно капризные. Не всегда с их помощью можно поднять воду из колодцев заявленной глубины.

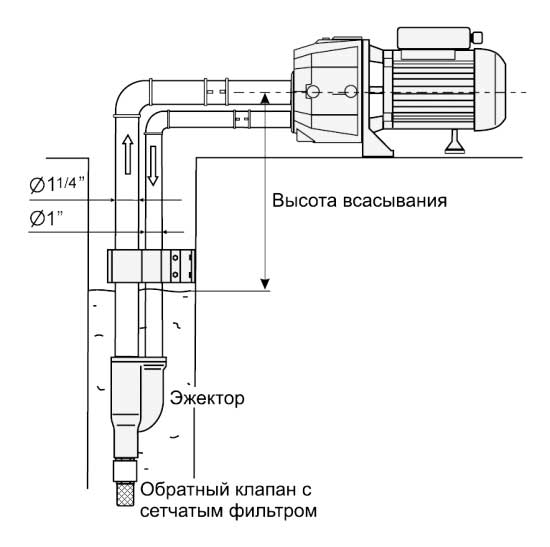

Более удачное расположение – выносной эжектор. Его устанавливают на конце водозаборного рукава (пластиковой трубы или прорезиненного шланга), куда закрепляют пластиковым хомутом. Но такое исполнение снижает коэффициент полезного действия, потому что для работы эжектора требуется определенная скорость воды. Насос поднимает жидкость на поверхность, часть ее гонит обратно к эжектору по параллельному трубопроводу. Движение воды сначала вверх, а затем вниз, снижает КПД работы насосной установки.

Глубина всасывания станции с встроенным эжектором составляет не более 9 м. С выносным – не более 10,5 м. На многих сайтах присутствует показатель 45 м. Это дезинформация. У НС несколько технических характеристик, где 45 метров – это максимальное расстояние от зеркала воды внутри колодца до последнего потребителя в сети автономного водопровода. Показатель часто фигурирует в паспортных данных, но он не единственный. На рынке можно найти станции, у которых это расстояние превышает обозначенное значение.

Что способно увеличить высоту подъема воды?

Для увеличения высоты подъема жидкости на поверхность предлагается использовать несколько насосов, установленных по типу ступенчатой схемы. Сама по себе эта схема установки агрегатов отличается сложностью, сделать ее своими силами нереально, да и стоимость данного вопроса «кусается». Если колодец слишком глубокий, реализовать ее не представляется возможным.

Как вариант, можно использовать и многоступенчатый насос с несколькими крыльчатками, повышающих давление на одну единицу бар. Он дает максимум напора. Приобрести оборудование и узнать, на какую высоту поднимает воду насос

, можно у специалистов «ТЕХМАШ».

Как вариант решения вопроса о подъеме воды, например с глубины в 7-8 метров, можно использовать насосы, оборудованные встроенным или выносным эжектором. Именно он и будет увеличивать скорость подъема воды на поверхность, создавая область пониженного давления. Насосы с данными характеристиками будут поднимать залегающую воду с больших слоев – до 45 м., но многое в данном отношении решает именно мощность эжектора. Узнать, на какую высоту поднимает воду насос такого типа, можно у специалистов.

Уровень напора – это итоговая сумма высоты подъема воды, а также ее потери по прямой между всасывающим и напорным трубопроводом. Геометрические показатели высоты напора представляют собой разницу между верхним/нижним показателем уровня жидкости. При гидравлических потерях они рассчитываются суммарно, когда за основу берут конструктивные характеристики и особенности трубопровода. Все они важны в сфере промышленности, где в большинстве своем используют именно насосы поверхностного типа.

является производителем качественного насосного оборудования. На официальном сайте можно узнать, сколько стоит продукция, на какую высоту поднимает воду насос и его основные технические характеристики.

Что такое насосная станция?

Насосная станция или установка для водоснабжения — это комплекс агрегатов. Насосная станция состоит из насоса, гидроаккумулятора, реле давления и манометра. Каждый элемент установки для водоснабжения несет свою функцию.

Основные элементы, которые отличают насосную станцию от поверхностного или скважинного насоса является реле давления и гидроаккумулятор.

Реле давления одновременно является автоматикой управления насосом. Реле обеспечивает автоматическое включение насоса при снижении давления и отключение при достижении установленного уровня.

Гидроаккумулятор необходим для поддержания стабильного давления в системе. При включении воды в доме давление в магистрали начинает падать, поэтому напор из крана будет снижаться до момента включения насоса. Другими словами, вода из крана будет идти то быстрее, то медленнее. Для компенсации колебаний давления в системе необходим гидроаккумулятор.

Гидроаккумулятор это бак, который разделен эластичной мембраной на 2 части. С одной находится вода, с другой воздух под давлением. Как только давление воды падает, мембрана под действием воздуха начинает поддавливать воду, тем самым компенсируя снижение давления воды.

Рекомендации по размещению

Выбор положения устройства

Итак, мы определили, что главными параметрами, определяющими место установки помпы, являются статический и динамический уровни воды.

При этом специалисты рекомендуют придерживаться таких правил:

• Устройство размещаем таким образом, чтобы отверстия, через которые осуществляется забор воды, были как минимум на 1 метр ниже минимального динамического уровня.
• При этом необходимо помнить, что для насосов с разной производительностью динамический уровень может отличаться, так что при замене одной модели на другую стоит скорректировать длину подвеса.
• Чтобы турбулентность при заборе воды не приводила к засорению проточной части помпы, ее размещают на расстоянии от 1 до 3 м от дна скважины. Тогда песок и глина не будут подниматься, и попадать в водозаборные патрубки.

• Для глубоких артезианских скважин ситуация несколько иная. Поскольку уровень воды в них обычно очень высок, то забор воды производиться примерно на уровне 2/3 от глубины – как раз там, где заканчивается обсадная труба. Ниже опускать насос не советуют – возможны проблемы в ходе эксплуатации, а также застревание при попытке извлечения.
• Особую сложность представляет собой установка оборудования в неглубокие скважины с низким уровнем воды. Здесь приходится выбирать – либо мы защищаем помпу от сухого хода, либо страхуем себя от попадания песка в проточную часть. Здесь стоит обратиться к профессионалам.

При этом не следует думать, что единожды правильно расположив водоподъемное устройство, можно забыть об этом вопросе навсегда. Положение насосной части необходимо периодически контролировать и корректировать. Так, в летнее время в некоторых регионах уровень воды может снижаться весьма заметно, и потому помпу необходимо опускать ниже.

Правильное закрепление

Инструкция по монтажу скважинного насоса довольно проста. При должной сноровке справиться с этой задачей можно самостоятельно, не привлекая к работе специалистов.

Нужно просто следовать алгоритму:

• Для начала изучаем паспорт скважины, определяя динамический уровень воды.
• Если есть возможность – контролируем расстояние до водного зеркала с помощью шнура с грузиком.

Фото в процессе работ по монтажу

• В соответствии с полученными данными готовим трос, кабель и водоподъемный шланг требуемой длины. Для облегчения монтажа соединяем кабель электропитания со шлангом пластиковыми хомутами через каждые 3-4 метра.
• Вместо троса можно использовать шнур с пятикратным запасом по прочности. Для установки устройства на небольшой глубине (до 10м) монтируем на конце троса пружинящую подвеску из резинового жгута – она будет гасить вибрацию.

Заводим кабель, шланг и трос в обсадную трубу

• Один конец подвеса надежно крепим к корпусу насоса, используя штатные проушины.
• Подвесную систему прикрепляем к лебедке и опускаем насос в скважину. При этом следим, чтобы корпус устройства не касался стенок, так как при работе возможно повреждением деталей с нарушением герметичности.

Медленно опускаем помпу на выбранную глубину, после чего монтируем оголовок. Только после этого стоит выполнять пуск насоса в тестовом режиме.

Прочие факторы, влияющие на высоту всасывания

Если говорить не только о воде, а о перекачивании жидкости, как таковой, то на высоту всасывания влияет ещё и её плотность. Чем она более вязкая – тем на меньшую высоту жидкость можно поднять.

Расчёт высоты всасывания насоса

Ещё один фактор, который оказывает существенное влияние – температура жидкости. Чем она ниже, тем насосу легче работать, и тем с более низкой отметки он может поднять воду. Заметим, что при нагревании воды появляется опасность явления кавитации, поэтому насосы нужно оберегать от скачков температур и давления.

Насосы с большой высотой всасывания – это те, которые создают разрежение 0,8 бар. То есть, они поднимают воду с отметки 8м, если нет потерь давления. Вы спросите: как тогда откачивают воду с артезианских глубин? Хороший вопрос.

Что может увеличить высоту подъёма

Одним из решений для увеличения высоты подъёма воды на поверхности земли (например, на этажи задания), является ступенчатая установка нескольких насосов. Но это довольно сложная схема, особенно для монтажа своими руками — да и цена вопроса довольно высока. В случае с глубоким колодцем она и вовсе не может быть реализована.

Камера многоступенчатого насоса

• Следующий вариант – это использование многоступенчатого насоса. В нём присутствует не одна, а несколько крыльчаток, каждая из которых повышает давление ещё на 1 бар. Чем больше ступеней – тем выше напор.
• И ещё одно решение задачи: когда требуется поднимать воду с глубины, превышающей 7м, используют насос, оснащённый встроенным или выносным эжектором. Если сказать упрощённо — он повышает скорость движения потока, создавая при этом область низкого давления. Тем самым, получается необходимый нам эффект разрежения. Такие насосы способны поднять воду с довольно большой глубины – до 45м, что зависит от мощности эжектора.

Насосы с выносным эжектором

Определение напора таково: это сумма высоты, на которую поднимается вода, и её потерь на трассе между всасывающим и напорным трубопроводом. При этом геометрическая высота подъёма состоит из разницы между верхним и нижним уровнями воды.

Гидравлические потери рассчитываются суммарно, на основании всех конструктивных особенностей трубопровода.

Данные показатели очень важны для промышленности, в которой чаще используются поверхностные насосы. На их основе проектируют уровень заглубления фундаментов машинных залов, в которых располагается оборудование. Соответственно, от них зависят и затраты на капстроительство.

Выше речь шла о положительной высоте всасывания, когда ось насоса находится выше зеркала воды в источнике. Если же свободная поверхность воды располагается над насосом, высота всасывания будет отрицательной.

По этому принципу функционирует погружное оборудование, которое и выручает, когда воду нельзя достать с помощью насоса, работающего на поверхности. Более подробную информацию по этой теме вы получите, посмотрев видео в этой статье, но надеемся, что и наша инструкция оказалась для вас полезной.
