Гильзование дымохода: варианты нержавеющей трубой и полимерным рукавом

Основные плюсы гильзования

Улучшается тяга, и работа отопительного прибора становится продуктивнее.
Данная конструкция герметична, уменьшается риск пожароопасных ситуаций.
Нет необходимости частой чистки дымоотвода. По сравнению с кирпичными стенками, которые зачастую могут быть неровными, иметь трещины и уступы, в которых скапливается конденсат и сажа, способствуя образованию заторов, стенки гильзы гладкие и ровные.
Труба дымохода прослужит дольше. За счет кислотоустойчивости гильзованых материалов к конденсату (особенно в газовых печах) по сравнению с кирпичом, который подвержен механическому и химическому разрушению намного сильнее.
В конструкции предусмотрены элементы для вывода конденсата и прочистки.
Загильзовка уменьшает потерю тепла системой

Что такое гильзование дымохода?

Накопление сажи на стенках дымового канала и образование конденсата – основные причины снижения тяги в дымоходе. Чтобы улучшить работу отопительного оборудования можно переложить новую шахту или же восстановить функционал при помощи гильзования. Строительство нового кирпичного дымоотвода требует значительных финансов и времени, поэтому чаще всего реконструируют старый дымоход методом гильзовки.

Гильзование дымохода – это установка новой магистрали внутри канала без разрушения кирпичной кладки. Формирование вставки для отвода продуктов сгорания обеспечивает массу положительных моментов:

гладкая внутренняя поверхность гильзы обуславливает усиление тяги, риск засорения сажей снижается до минимума;
усиливается степень герметичности магистрали;
улучшаются функциональные характеристики системы дымоотвода за счет устойчивости гильзы к конденсату.

Гильзование положительно отражается на показателях КПД теплогенератора и сроках качественной службы дымохода.

Способы гильзовки

Процесс установки гильзы может различаться в зависимости от типа выбранного материала, формы, длины дымоотвода. Проще и дешевле будет гильзовка дымохода, выполняемая непосредственно при выкладке шахты.

Нержавеющей трубой

Эта методика подходит для самостоятельного осуществления. Она не предполагает трудоемких этапов, покупки специального оборудования

При покупке стоит уделить внимание качеству изделия: слишком тонкие гильзы прогорают достаточно быстро. Сборка вставки в дымоотвод проводится таким образом:

все составляющие гильзы собирают в единую конструкцию;
на стыки с двух сторон наносят слой жаропрочного герметика, снаружи поверх него накладывают алюминиевую ленту;
опускают гильзу в трубу с помощью троса или просто вручную;
снизу к трубе вставку прикрепляют хомутом;
ставят сборник конденсата;
гильзу выводят на крышу, прикрепляют оголовок.

Если у канала дымохода есть повороты, гильзование имеет некоторые особенности. Дымовой канал приходится разбирать у входа в котел и там, где будут стоять поворотные соединители. Вначале внутрь дымоотвода опускают нижнюю часть вставки до поворота, присоединяют ко входу в печь, ставят сборник конденсата. Далее крепят соединитель и следующий ровный участок трубы.

Сэндвич-трубой

Разница данного изделия и обычной трубки из нержавейки в том, что оно состоит из двух слоев металла с прокладкой базальтового утеплителя между ними. Монтаж сэндвич-трубы осуществляется аналогичным образом.

Асбестоцементной трубой

Монтаж такой вставки доступен, если дымоход имеет небольшие размеры и не включает изгибающихся участков. Фасонных соединителей для асбестоцементных трубок не предусмотрено, поэтому отрез должен быть цельным. (Читайте статью на тему «Шибер для дымохода: назначение и установка своими руками«)

Полимерным «чулком»

Внешне полимерная гильза напоминает жесткий и плотный шланг, который погружают внутрь дымохода через верхнюю часть. Благодаря отсутствию швов и стыков риск разгерметизации практически отсутствует.

Керамической трубой

Процесс установки керамической гильзы несколько сложнее, чем предыдущие варианты монтажа. Он осуществляется таким образом:

к отверстиям на сборнике конденсата крепят роликовые механизмы;
с помощью лебедки опускают гильзу внутрь дымоотвода;
фиксируют деталь с помощью соединения шип-паз, стыки обрабатывают герметиком;
выводят трубу выше кирпичной кладки.

Проведение работ

До начала проведения работ необходимо внимательно осмотреть дымоход. Если в нем имеются большие трещины или другие недостатки, то их необходимо ликвидировать, используя состав, устойчивый к высоким температурам

Кроме того, важно убедиться, что дымоход обладает требуемой прочностью. При ненадежной фиксации дымохода может произойти его разрушение в процессе монтажа гильзы. Перед выполнением гильзовки, выполняется чистка дымохода, так сажа не будет проникать в помещение в процессе, еще это облегчит проведение работ

Еще раз выверяется размер дымохода и сечение планируемой к установке трубы. У последней он должен быть меньше, чтобы не возникло сложностей при монтаже. Дополнительно можно выполнить небольшой чертеж, что поможет заранее продумать процесс стыковки отдельных компонентов

Перед выполнением гильзовки, выполняется чистка дымохода, так сажа не будет проникать в помещение в процессе, еще это облегчит проведение работ. Еще раз выверяется размер дымохода и сечение планируемой к установке трубы. У последней он должен быть меньше, чтобы не возникло сложностей при монтаже. Дополнительно можно выполнить небольшой чертеж, что поможет заранее продумать процесс стыковки отдельных компонентов.

Стальная труба

Монтаж гильзы для дымохода из стальной трубы начинается от прибора отопления. Первым делом потребуется разобрать часть дымохода в том месте, где производится его соединение с котлом или другим прибором. На котел или другой прибор монтируется первый патрубок. В нем должно быть изготовлено отверстие, через которое будет производиться чистка дымохода. Подготавливается угол или другой дополнительный узел, в который будут закреплены остальные части стальной гильзы. Теперь потребуется подняться на крышу, чтобы выполнить дальнейший процесс гильзовки. Первая часть металлической гильзы закрепляется к канату или тросу. Начинается ее спуск в шахту дымохода.

Процесс необходимо продолжать до тех пор, пока на поверхности не останется небольшая часть гильзы, к которой можно закрепить вторую часть гильзы. Делается фиксация второго отрезка трубы и продолжается спуск. Таким образом необходимо набрать полную высоту гильзы дымохода. Когда гильза достигнет места, где должно произойти сочленение с котлом, производится ее фиксация в муфту. Пространство между дымоходом и гильзой заполняется утеплителем. Чтобы дождевая вода не попадала в трубу, она закрывается зонтиком или дефлектором. Часть разобранного дымохода снова собирается. Монтаж стальной гильзы показан в видео ниже.

Полимерная гильза

Монтаж полимерной гильзы в дымоход является довольно интересным процессом. Часто для этих целей используется продукция компании FuranFlex. Подбирается рукав, который по длине будет соответствовать размеру дымохода. В трубу опускается трос, который принимается изнутри в помещении. Ко второму концу троса привязывается гибка труба. Постепенно она протягивается сквозь весь дымоход. Верхняя часть гильзы стыкуется с фланцевым соединением, на конце которого есть запорный механизм. К нижней части подключается парогенератор. Определенное время гильза выдерживается под давлением. После этого производится сброс давления, подрезка и стыковка гильзы. Процесс гильзовки таким способом можно посмотреть в видео.

Нюансы и требования при гильзировании дымохода газового котла

Перед гильзованием нужно очистить кирпичный дымоход от сажи

Гильзовка дымохода — необходимое решение, если труба выполнена из кирпича. Присутствие вставки не защищает от появления капель конденсата, но с помощью футеровки можно обеспечить организованный отвод влаги.

Перед тем как гильзовать кирпичную трубу нужно выполнить подготовку:

обследование дымоходного отвода;
проверка формы сечения;
выявление степени засоренности;
прочистка трубы;
проверка герметичности и функциональности.

Сечение чаще представлено прямоугольником с размерами 14 х 27 см, перед монтажом определяются габариты гильзы, ее длина и форма

Уделяется внимание площади сечения, т.к. вставка в канале зауживает выходное отверстие

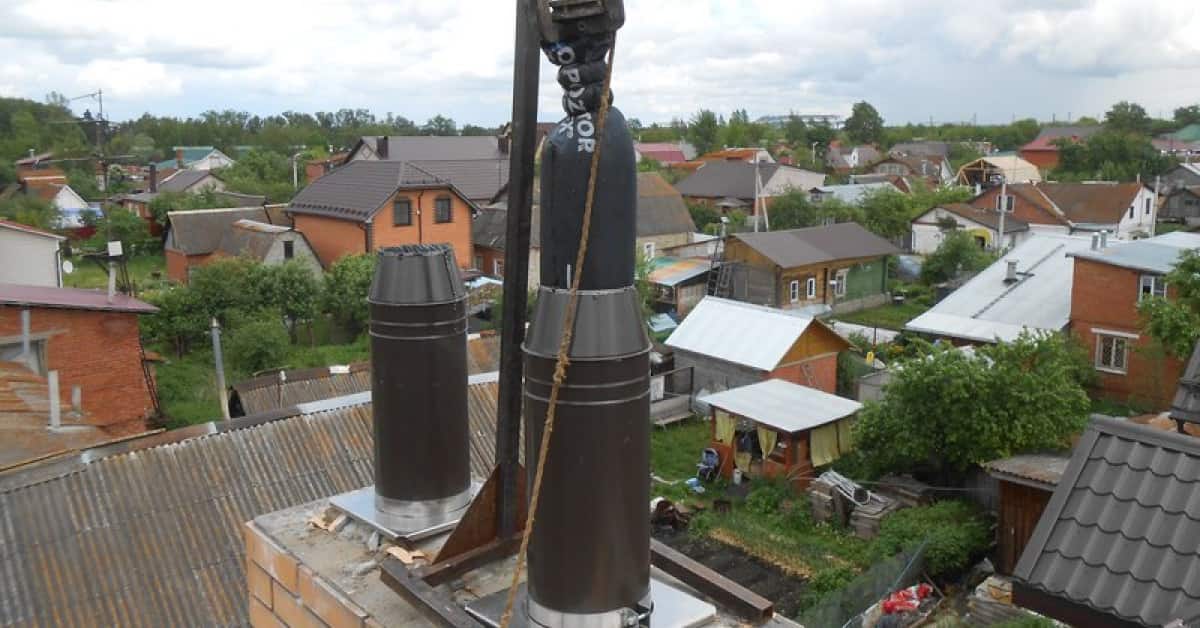

Гильзирование кирпичного дымохода нержавеющей трубой

Иногда установка вкладки не требует профессиональной подготовки и может выполняться собственноручно. Для этого нужно замерить сечение дымоотвода и определиться с длиной изделия.

Замеры высоты:

если котел стоит в подвале, определяется размер от середины подвального яруса до оголовка дымохода;
при расположении на первом этаже меряется расстояние вниз на метр от потолка и определяется высота дымоотвода.

К полученному значению добавляется еще 500 мм. Кирпичные дымоходы есть двух видов: сечением 14 х 27 см (в 1 кирпич) и 14 х 14 см (в полкирпича). Для первого случая берется овальная труба, для второго используется круглая.

Этапы работ

Старую гильзу дымохода необходимо демонтировать

После замеров и подготовки приступают к установке, которая предполагает определенную последовательность действий.

Демонтируется стена трубы из клинкера на участке присоединения котла на такую высоту, чтобы установить модуль для накопления конденсата, очистительный лючок и патрубок для выведения дыма.
Производится монтаж и фиксация элементов в жерле канала.
Вставляется гильза в теле трубы на уровне, чтобы не было препятствия для монтажа следующей вставки, трубы спускаются на канате, и подбирается требуемое число вкладышей.
Состыковка продольных элементов делается с применением жаростойкого герметика.
Пространство между кирпичом и нержавейкой заполняется теплоизоляцией.

Типовые ошибки

При загильзовке могуют быть допущены ошибки, ведущие к ухудшению работы дымоотводящей системы. Элементы стыкуются так, чтобы щель стыка была повернута по направлению прохождения дыма. Во время монтажа трубы могут деформироваться, сминаться, царапаться.

Частыми ошибками бывают неплотности при соединении вставок или нестыковка элементов. Частичное гильзование определенного участка дымохода также является ошибкой, т.к. трубопровод продолжает разрушаться. При стыковке на повороте нельзя использовать колено из трубы вместо специального опорного элемента. Теплоизоляцию нельзя делать насыпной, рекомендуется применение рулонных материалов.

Зачем необходима загильзовка кирпичного дымохода? Какие проблемы устраняет гильзовка

Гильзовка дымохода Отвечая о том, зачем необходима загильзовка дымохода, сразу следует сказать, что если отопительным устройством является печь, камин или твердотопливный котел, а дымовая труба выполнена из печного кирпича, то канал можно не гильзовать, он и так будет выполнять свою функцию. Загильзовка кирпичного дымохода необходима если к нему присоединен дизельный или газовый котёл. Объясним почему.

При сгорании газового и дизельного топлива образуется большое количество конденсата, представляющего собой слабокислотный раствор, состоящий из азота, диоксида углерода и водяных паров. Конденсат достаточно едкий и довольно быстро впитывается в кирпичную кладку, оказывая негативное воздействие на неё. Далее негативное воздействие будет проявляться поэтапно, следующим образом:

Наружная кирпичная стена дымохода становится влажной.
На стене начинают появляться черные, смолистые разводы.
Оголовок трубы подвержен дополнительным факторам воздействия внешней среды, поэтому он начнет разрушаться в первую очередь.
Постепенно начнет разрушаться вся кладка дымохода, о чем будут свидетельствовать осколки кирпича внутри шахты.

Кирпичная крошка в кладке трубы

Трубы из нержавейки в кирпичной кладке трубы

Как выполняется загильзовка дымохода?

Гильзовка дымохода выполняется кислотоустойчивыми металлическими трубами, с маркой стали 321 или 316, или полимерным вкладышем FuranFlex. В месте присоединения котла, в кирпичной шахте, делается технологическое отверстие высотой 120 сантиметров, в которое поэтапно заводятся металлические трубы (рис.1).

Рис.2 Установка тройника и конденсатосборника В нижней части кирпичной шахты устанавливается тройник и конденсатосборник (рис.2), к которому оставляется доступ для последующего обслуживания и удаления конденсата. Диаметр трубы дымохода должен быть равным (или чуть больше не более 10%) диаметру отводящего отверстия от котла

Очень важно, чтобы дымоходная система была собрана по конденсату, который мог бы спокойно стекать в конденсатосборник, и не затекал в стыки между трубами

Рис.3. Вывод оголовка дымохода выше зонта Если оголовок трубы состоит из нескольких каналов, рекомендуется выполнить переход на сэндвич трубу (двухстенная, утеплённая труба) и вывести её выше основного зонта (рис.3). Это поможет избежать обледенения дымохода в зимний период, а так же исключит возможность подсоса отработанных газов обратно в помещение через вентиляционный канал.

Что даёт владельцу дома загильзовка дымохода?

Правильно выполненные работы, с применением специально предназначенных для этого материалов, на долгие годы избавят Вас от всех вышеперечисленных проблем и дадут комфортную эксплуатацию отопительного устройства.

Существуют некоторые дополнительные проблемы при эксплуатации дизельных и газовых котлов. Трубочист прекрасно знает, как сделать так, что бы они не возникали, и предлагает воспользоваться услугами нашей компании, которая на профессиональном уровне выполнит данные работы.

Показания к гильзовке

Для надежной и качественной работы отопительного оборудования уже на этапе строительства конструкции кирпичный дымоход оснащается гильзой из металлической трубы. Иначе шероховатая поверхность кладки быстро засорится сажей, и все равно придется принять меры по реконструкции дымового канала и загильзовать шахту вставками.

В каких случаях требуется гильзование:

система дымоотвода построена без соблюдения нормативных правил, или проект изначально выполнен с ошибками;
по проекту требуется загильзовка, но по каким-то причинам пропущен этот этап;
требуется частая чистка дымовой трубы из-за плохой тяги;
отопительное оборудование, подключенное к кирпичной системе дымоотведения, интенсивно эксплуатируется;
в проекте предусмотрена магистраль достаточно большой длины;
кирпичная шахта выложена внутри наружной стены;
канал проложен через холодный чердак;
в результате интенсивного образования конденсата из швов кладки проступают потеки;
разгерметизация дымовой магистрали и деформация поверхности кирпичной кладки.

Гильзование дымохода требуется если канал проложен через холодный чердак

Как отмечают специалисты, установка гильзы в дымоотводную конструкцию на этапе строительства здания способствует нивелированию возможных проблем с вытяжкой. К тому же загильзовать строящийся дымоход намного проще и удобнее, чем реконструкция кирпичной кладки с установкой трубы и восстановлением обшивки.

Виды гильз для дымоходов

В большинстве случаев применяются круглые трубы. Они отличаются по размеру, виду материала. Возможные варианты конструкции будущей загильзовки дымохода:

полимерные вкладыши;
стальные изделия;
гофрированные трубы;
асбестоцементные;
керамические.

Первая из разновидностей характеризуется пластичностью, данное свойство проявляется сильнее при нагреве. В качестве дымоходных коммуникаций такие трубы используются только с армировкой в виде стекловолоконного слоя. Благодаря пластичности происходит заполнение всех мелких неровностей на внутренней поверхности кирпичной конструкции. Толщина полимерных вкладышей составляет 2 мм.

К недостаткам относят температурные ограничения. Так, не рекомендуется воздействовать на гильзы из полимерного материала газообразными веществами, температура которых превышает +250°С. Значит, предпочтительно устанавливать их на объектах, где функционирует система отопления на газу или жидком топливе.

Стальные изделия используются в большинстве случаев. Их популярность обусловлена простотой монтажа, приемлемой стоимостью. Для установки таких гильз не требуется разбирать дымоход. Преимуществом стальных изделий является прочность, устойчивость к воздействию негативных внешних факторов и высоких температур. Кроме того, для монтажа не требуется опыт, работу можно выполнить самостоятельно.

Стальные изделия могут устанавливаться в дымоходы, которые отводят продукты горения топлива всех типов. Часто гильзы данной группы применяются для реконструкции дымоотводящей системы. Они устанавливаются в каминах, печах. Недостатком такого метода является сложность загильзовки участков дымохода нестандартной конфигурации. Стальные трубы не отличаются гибкостью, поэтому в случае возникновения такой необходимости формируют участок дымохода нужной длины с требуемым количеством колен.

Гофрированные трубы изготавливают из нержавеющей стали. Они удобны в монтаже, могут использоваться на участках сложной конфигурации. Однако гофрированные коммуникации не выдерживают высокую температуру. Это обусловлено тем, что их стенки слишком тонкие. Под воздействием предельных температур они могут прогореть. Например, в бане такие трубы не устанавливают.

Асбестоцементные коммуникации неудобны при монтаже, достаточно хрупкие. Однако они предлагаются по приемлемой цене. Такие изделия нельзя использовать на объектах, где температура достигает +300°С. Из-за шероховатости внутренних стенок асбестоцементные каналы придется часто очищать.

Керамические трубы отличаются продолжительной эксплуатацией, надежностью. Они характеризуются гладкими внутренними поверхностями, что не позволяет саже задерживаться на стенках. Трубы данного вида предлагаются по высокой цене, характеризуются большим весом. Иногда требуется выполнить частичный демонтаж конструкции, что позволит установить такие гильзы.

Загильзовка дымового канала своими руками

Прежде всего, нужно провести подготовительные работы, которые включают в себя обследование дымовыводящих путей на предмет повреждений и засоренности, определение нужного сечения гильз и подготовку рабочего пространства.

Провести разборку части дымового канала, соответствующую длине гильзы. Это необходимо для гильзования, и последующего, монтажа ревизионного люка.
Установить в нем нужный элемент (гильзу). После чего, поднять его на высоту, достаточную для установки следующего модуля.
Соединить гильзы межу собой, промазав стыки высокотемпературным герметиком.
После чего, нужно поднять собранную конструкцию и вставить следующий элемент. Так повторяется до тех пор, пока вся высота дымохода не будет загильзована. Но это только для невысоких дымоходов, так как вес собранных модулей может оказаться слишком большим. Гильзование высоких дымовых труб можно производить и в обратном порядке (сверху вниз). Под нижнюю гильзу не забудьте поставить кирпичи, а лучше блок из огнеупорного материала.
Заполнить пространство между кирпичным дымоходом и гильзами негорючим материалом, например, базальтовой ватой.
Заложить разобранный проем дымоотвода кирпичом.

Гильзование – это только один из вариантов реконструкции кирпичных дымоходов, и к нему нужно подходить строго индивидуально, подбирая наиболее подходящих способ проведения работ.

Правила проведения работ

Мы рассмотрим в этой статье, как должно проходить гильзование дымохода. Это не очень трудная, но нужная работа. Как правило, гильзование дымохода применяется для восстановления беспрепятственного отвода отработанных газов, когда нет возможности переделать весь дымоходный канал. Произведена гильзовка дымохода может быть двумя способами :

установка гильз из стали (желательно нержавеющей);
применение системы FuranFlex , которая подходит лишь для котлов газовых с малой температурой выхода продуктов сгорания.

Предварительные работы

Дополнительные мероприятия перед гильзовкой дымохода:

Определить все повреждения, в том числе кирпичной кладки. Проверить прочность всей конструкции.
Обследовать на предмет герметичности и целостности, степень засорения дымохода.
Обследовать сечение трубы и отсутствие, каких-либо препятствий на всем протяжении канала.
Определить сечение патрубка и совместимость с предполагаемой гильзой, чтобы не произошло сужение самого дымохода.
Перед проведением определить полную конструкцию будущей загильзовки.
Обеспечить свободный доступ к месту проведения работ.

При ведении работ по прокладке труб необходимо:

Произвести разборку кирпичной стенки канала в месте, где будет монтироваться теплогенератор. Длина разобранной поверхности должна соответствовать длине элементов, которые обеспечивают сбор конденсата, предусмотреть монтаж люка для чистки и патрубка дымоотводящего.
Произвести установку в канале указанных элементов (см. ).
К прямой части трубы (которая имеет зацепы) прикрепить канаты нужной длины, которые обладают достаточной прочностью.
Вставленную трубу разместить в кирпичном канале на высоте, чтобы была возможность вставить другую насадку.
Опуская канат, крепить следующие трубы до полного прохождения расстояния канала.
Произвести заполнение пустот между трубами и стенками кирпичного канала теплоизолирующим материалом негорючим.
Сделать монтаж трубы на оголовок канала кирпичного. Для защиты от осадков прикрепить зонт.
Сделать кирпичом закладку разобранного проема дымохода.

Гильзование гибкой нержавеющей трубой

Гильзовка дымохода может проводиться и гибкой нержавеющей трубой. Правда, это будет не лучший вариант. Такая труба имеет свои недостатки:

гофрированная поверхность не мешает, а помогает скоплению конденсата и сажи;
небольшая толщина стенок уменьшает срок эксплуатации конструкции.

Так что это не идеальный вариант.

Еще делают обмуровку внутренней поверхности канала огнестойкой смесью

. Она заполняет все щели, выравнивает кирпичную поверхность дымохода. Канал в этом случае практически не уменьшается.

При большой высоте дымоходного канала в нижней его части делается отверстие технологическое, которое после окончания работ по обмуровке закладывается. Стоимость такой работы будет значительно ниже гильзования, но никогда не даст гарантий хорошей герметичности канала.

Самый простой вариант — это установка гильзы во время монтажа дымохода, в процессе строительства. Это без дополнительных затрат увеличит надежность канала. Но многие не учитывают данного вопроса в процессе строительства, и это существенная ошибка.

Эти проблемы в кирпичных домах вполне решаемы. Помните, от правильной работы дымохода зависят безопасность вашего дома и здоровье семьи.

В процессе эксплуатации дымоотводов, можно столкнуться с проблемой отложения на его стенках продуктов сгорания, а попросту сажи.

Баня, в дымоходе которой появляются трещины, или, чего хуже, частичные разрушения, перестает отвечать требованиям пожарной безопасности.

Это может случиться из-за неправильной эксплуатации, ошибок при выборе материала, из которого он изготовлен, или отклонений от строительных норм при его строительстве.

Еще одним из самых распространенных признаков неправильной работы дымоходов является появления «обратной тяги», которая не просто досаждает, а смертельно опасна возможным отравлением угарным газом.

Процесс гильзования дымохода

Обновить дымоход можно методом гильзования

Процедура предполагает выбор вкладыша по материалу, виду сечения и поперечной площади. В дымоход ставится вставка на всем вертикальном участке выводного канала.

Проблема с разрушением внутренних поверхностей решается двумя методами:

демонтаж старой трубы и кладка новой;
гильзование кирпичного дымохода.

Первый вариант относится к трудоемким работам и требует определенных затрат. Требуется разборка, приобретение материалов, оплата работы каменщика. От замены печной конструкции отказываются и делают вставки в существующую трубу.

Суть процесса и необходимость

Сажа со временем накапливается на внутренних стенках кирпичного дымохода, в результате сужается проход и ухудшается тяга. На шероховатую поверхность действуют перепады температуры, конденсат и агрессивные компоненты дыма. Недостаточное выведение продуктов горения нарушает работу отопительной системы, возникает опрокидывание тяги.

Гильзование означает монтаж трубы в эксплуатируемый дымоход. Печники советуют делать операцию на этапе строительства камина или печи. Жилище отапливается постоянно, внутренняя поверхность кладки разрушается и со временем установка гильзы становится необходимостью.

Чем это полезно

Керамические трубы имеют гладкие стенки, на которых не оседает сажа

Дым из топки котла проходит внутри вкладыша и не контактирует с шероховатой плоскостью кирпича. Вставку можно ставить, не дожидаясь порчи и разрушения канала, отводящего дым. Газоконденсат в трубе представляет собой агрессивный состав из влаги и окислов химических веществ.

При сгорании древесины и угля в топке образовываются пары и углекислый газ, влага выделяется из дров и выходит с воздухом через дымоотвод. Разница наружной и внутренней температуры в трубе ведет к образованию капель и оседанию их на стенках. Сажа представляет собой окислы серы и азота, которые взаимодействуют с влагой и разрушают поверхность.

В каких случаях это необходимо делать

Загильзовка является альтернативой реконструкции дымоотвода для восстановления эффективности. Процедура актуальна, если отсутствует вероятность перестройки трубы или установки новой. Гильзование возможно только в дымоходах с низкой температурой выводимых газов и в системах сильного нагрева.

Дымоход является инженерно-технической конструкцией, от его качества зависит безопасность жилища в плане пожаров. Иногда труба выполняется из пустотелых камней или внутри на стенках остается засохший раствор, выпуски арматуры.

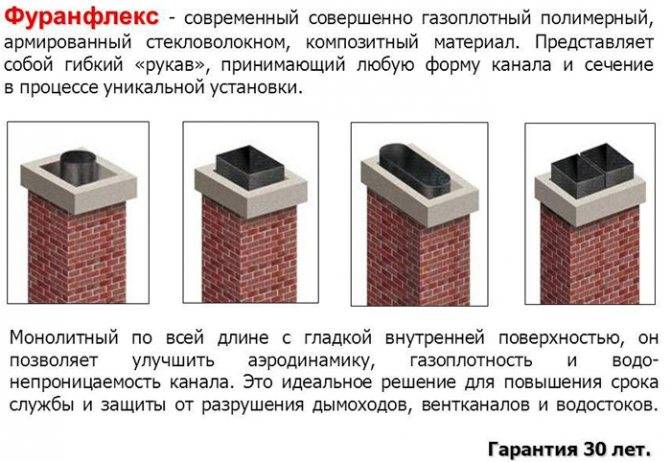

Общее описание: что такое Фуранфлекс?

Чтобы разобраться с тем, что такое Фуранфлекс, начнем с самого начала. Дымоход является каналом (трубой), идущей от печи, камина или котла через все эти наверх и выходящим через крышу. Очень часто дымоходный канал выкладывается из кирпича.

Гильзовка (гильзование) – это вставка внутрь кирпичного дымохода трубы из другого материала. На выходе имеем трубу в трубе, и в этом случае дым будет контактировать не с кирпичной кладкой, а с подставленной дополнительной трубой (гильзой, которую делают обычно из керамики, стали и полимерного рукава).

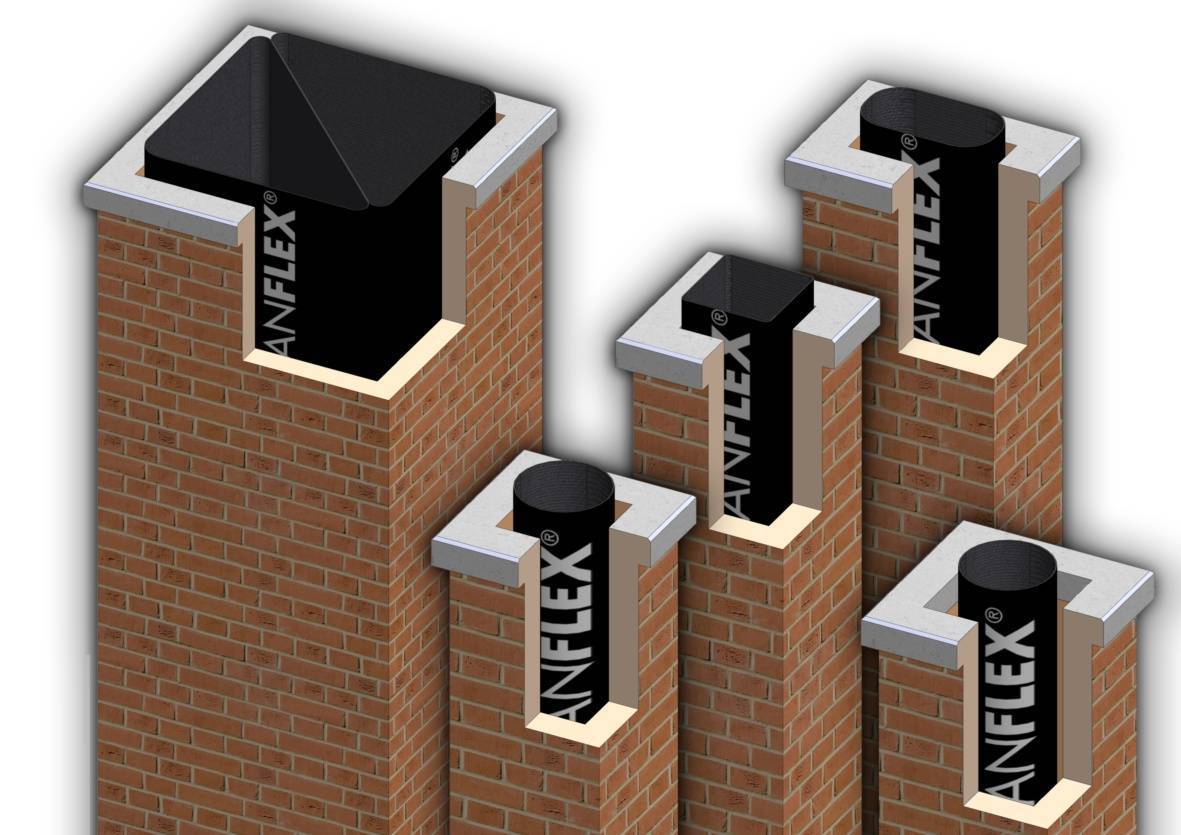

Футеровка трубы с Фуранфлекс

Правильно установленная гильза защищает дымоходный канал от обрастания сажей, защищает также от конденсата и воздействия высоких температур. В итоге существенно продлевается срок службы канала, уменьшается вероятность его поломок и засоров.

При монтаже его разматывают, опускают в дымоходный канал, распрямляя по всей длине и закрепляя сверху (на выходе трубы) и снизу (на месте крепления к печке). Далее снизу на рукав ставится заглушка (его перекрывают), а сверху подключается специальная установка, через которую в рукав подается горячий пар.

Под давлением пара рукав расправляется по всей длине, прижимаясь к стенкам воздуховода. Под воздействием температур рукав становится эластичным и затем приклеивается к кирпичной кладке, на чем процесс монтажа кончается. При этом гильзовать таким образом можно и каминные, и печные дымоходы.

Где и для чего применяется?

Используется Фуранфлекс для футеровки, то есть для защиты основного дымоходного канала. При этом даже если защитный вкладыш выйдет из строя, его замена и дешевле, и проще, чем замена основного дымоходного канала.

Применять Фуранфлекс оправдано в следующих случаях:

Для защиты дымового канала еще на этапе его строительства.
Для защиты уже имеющегося дымового канала.
Для восстановления пришедшего в негодность дымового канала (причем обычно не имеет значения какая именно причина привела к выходу из строя дымоотводного канала).

Обычно футеровка таким способом используется для гильзования дымоходов, стоящих в малоэтажных частных зданиях. Несколько реже – для каналов, располагающихся в банях или саунах. Но при этом нет запрета на применения данной методики для дымоходов в промышленных системах.

Материал и характеристики

Защитный рукав Фуранфлекс состоит из нескольких конструкционных элементов (слои или сегменты), поэтому есть смысл рассмотреть их всех.

Сегменты рукава:

внутренний сегмент — сделан из термопластичного полиэтилена, применяется исключительно на этапе установки и используется для удержания среднего слоя (сегмента) – после установки сразу же убирается из канала;
средний сегмент – сделан из термореактивной полимерной смолы с применением стеклоткани (330 г на квадратный метр), причем слоев из стеклоткани обычно несколько (около четырех);
наружный сегмент – сделан из полиэфирной ткани (если речь идет о Фуранфлекс Black или Ventiflex), либо из стекловолокна с кевларовым армированием (если речь идет об Фуранфлекс RVW).

Общие сведения о материале Фуранфлекс

Технические характеристики изделия:

Базовая длина: до 30 метров.
Базовый диаметр рукава: от 60 до 1000 миллиметров.
Толщина стенки: от 2 до 3 миллиметров.
Прочность на разрыв: превышает 400 Н/миллиметр.
Максимальная температуры дыма (при продолжительном воздействии): до +250 градусов (если речь идет о Furanflex Black), либо до +700 градусов (если речь идет об Furanflex RVW). Допускается разовые кратковременные подъемы температуры до +500 у Black модели и до +1000 у RVW модели.
Максимальный угол изгиба канала: 45 градусов.
Минимальная температура окружающей среды: не более -50 градусов.
Эксплуатационный срок: от 10 до 30 лет при правильном монтаже и последующей эксплуатации.

Вкратце о производителе

Компания Фуранфлекс базируется в Российской Федерации, и ее продукция ориентирована как раз на рынок СНГ. Представительство компании имеется в Украине.

Учитывая то, что на строительном рынке стран СНГ описываемые изделия редки и выбор из них невелик, то компанию Фуранфлекс можно назвать достаточно крупной компанией-производителем подобных устройств. Это крупнейший производитель дымоходных рукавов и самый популярный в Украине, России и Беларуси.

Распространенные ошибки гильзования дымохода

К основным ошибкам при выполнении процедуры относят следующее:

частичное гильзование — оно осуществляется не по всей длине шахты;
применение колена вместо особого опорного элемента;
смятие краев труб — это возможно при их перевозке, соединении или опускании в шахту;
рывки троса во время опускания гильзы;
сужение диаметра;
чересчур резкие повороты;
применение насыпной теплоизоляции;
отсутствие U-образного гидрозатвора.

Каждая из указанных ошибок считается весьма серьезной. Если возникают такие проблемы, высока вероятность ухудшения работы котла.

Гильзование дымохода считается удобным вариантом его реконструкции

Чтобы провести процедуру правильно, важно учитывать целый ряд нюансов и особенностей. Обязательно нужно придерживаться правил пожарной безопасности

Это поможет предотвратить негативные последствия.

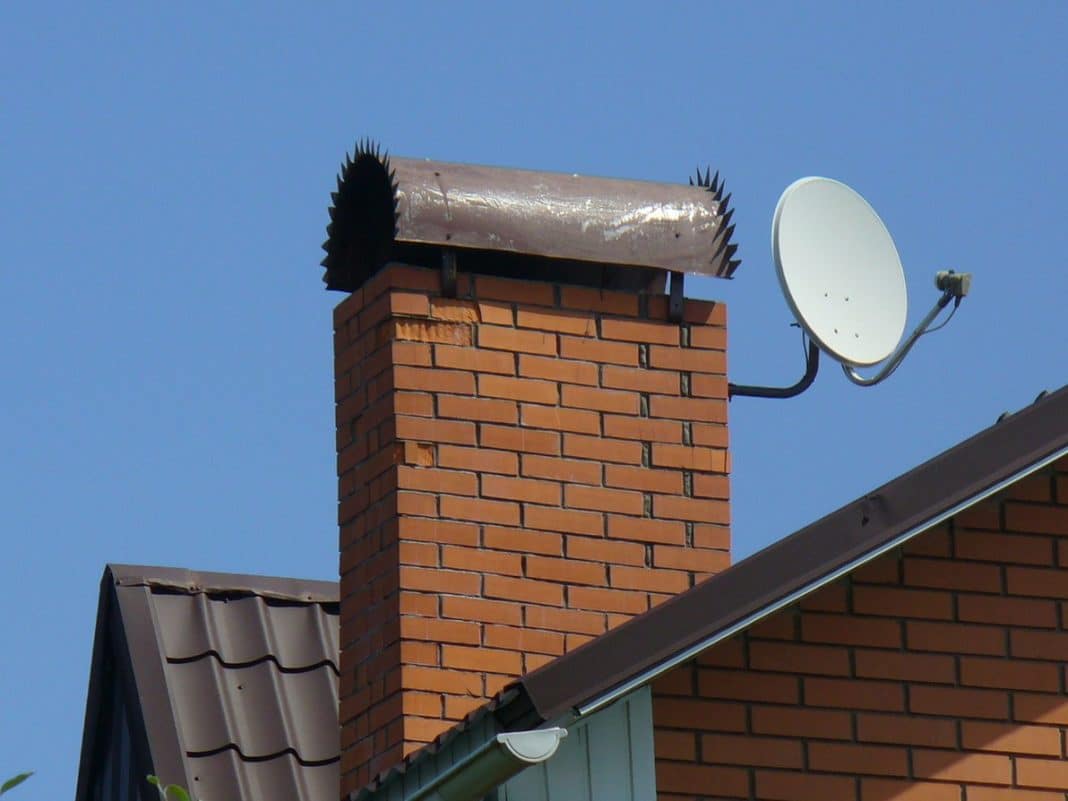

Особенности работ по гильзовке кирпичных дымоходов
