Как сделать канализационный гидравлический затвор своими руками

Виды гидравлических затворов

По конструктивным особенностям выделяют шесть вариантов гидрозатворов.

Коленный. Внешне похож на подкову. Имеет пару перегибов – на входе и на выходе. Точка последнего должна располагаться немного ниже первого (на 50-60 мм). Иногда колено имеет вид буквы S, принцип действия такого устройства аналогичен. Основное достоинство коленных затворов в их прочности. Они максимально сдерживают гидроудары. Пропускная способность затвора зависит от диаметра трубы. Он не должен быть меньше выпуска сантехоборудования. Чаще всего коленные приборы устанавливают на сливах унитаза или ванны. Возможно подключение сразу двух устройств.

Бутылочный. Имеет форму колбы. Его очень просто разобрать, очистить и промыть. Входной патрубок состыковывается со сливным отверстием сантехнического оборудования, а выходной с канализационной трубой. Если гидрозатвор засоряется, канализация «встает». В этом случае нужно прочистить сифон. Это несложно сделать самостоятельно: снимите прибор и разберите и промойте. Подобные устройства имеют еще одно достоинство – упавшее в раковину или ванну украшение не уплывет в канализацию. Его просто извлечь, сняв сифон.

Двухоборотный. Конструктивно схож с коленным вариантом, но устроен сложнее. Сливная труба стыкуется с выходом сантехники, место соединения перекрыто фильтрующей решеткой. На ней задерживаются волосы и другой мусор. Трубное колено соединяется с дополнительной трубой, расположенной с незначительным уклоном. Она стыкуется со сточным отверстием. Подобный вид гидрозатвора надежно защищает от протечек, его можно регулировать и несложно установить даже в узком проеме.

Гофросифон

Гофросифон. Прочный, пластичный, удобен для маленьких санузлов. Благодаря гибкости гофротрубы такое устройство можно установить в проем любой конфигурации, где другие сифоны просто не поместятся. Гофрированную деталь можно поворачивать и изгибать под любым углом — даже пластиковые сифоны не обладают таким качеством, не говоря о металлических. Недостаток в том, что на ребристых стенках быстро оседает мусор, это приводит к засору системы. Если долго не очищать гофросифон, он становится менее прочным из-за грязи, которая много весит. Устройство потеряет прочность и эластичность, может треснуть.

С переливом. В конструкцию включена дополнительная труба, создающая перелив. Благодаря этому сантехническое помещение защищено от затопления, если забьется слив или канализационный трубопровод не справится с потоком воды. Чаще используется для ванн.

Сухой. Устанавливают в тех помещениях, которыми пользуются время от времени, к примеру, в дачных санузлах или в банях. Конструкция подобного устройства не требует постоянного наличия жидкости внутри. Оптимально совмещать такой прибор с коленным или бутылочным затвором.

Правила монтажа жидкостной запорной арматуры

Сама инструкция по установке подобной арматуры зачастую не вызывает затруднений даже у дилетантов.

Она складывается из 5 основных действий:

Персональный клапан для унитаза.

1. Прибор врезается в точку соединения 2 секторов трубы или в месте подсоединения канализационного трубопровода к сантехнике, например, к унитазу;
2. Если арматура монтируется горизонтально, то выставлять ее нужно четко по уровню, без перекосов;
3. Те же приборы, которые врезаются в вертикальные и наклонные системы можно устанавливать под произвольным углом;

Принцип работы вертикальной мембранной конструкции.

1. При сборке канализационного трубопровода соединительные раструбы должны быть направлены навстречу движению жидкости. Вам нужно вытащить сектор трубы и на его место в раструб вставить горловину клапана, после чего отрезать лишнее от снятой вами трубы и вставить ее в клапан с другой стороны;
2. На последнем этапе обратный клапан или трубы по обе стороны непосредственно рядом с запором нужно жестко закрепить хомутами на полу или ближайшей стене. Этим пренебрегать не стоит, так как работа подобной аппаратуры вызывает небольшую вибрацию, а значит, рано или поздно соединение может разгерметизироваться.

Как видите, инструкция по монтажу обратного клапана своими руками не сложная, но здесь есть масса мелочей, которые нужно учитывать.

Горизонтальный клапан с двумя заглушками.

• На каждом обратном клапане, вне зависимости от модели, есть стрелочка, указывающая на направление движения жидкости, так что перед тем как установить прибор, найдите эту стрелочку;
• Не лишним будет перед установкой проверить прибор на герметичность. Для этого возьмите прибор, налейте в него воду, как в стакан, с той стороны, через которую она не должна проходить и оставьте. Как правило, протечки вызваны попавшим мусором или старой прокладкой;
• Запор на трубу нужно устанавливать того же сечения, что и сама труба. Любой переходник в разы увеличивает риск засора, плюс это дополнительные соединения, а чем этих соединений меньше, тем надежней система;
• И наконец, подобная аппаратура ставится для предотвращения аварийных ситуаций, а значит, к ней должен быть обеспечен беспрепятственный, удобный доступ на случай прочистки или ревизии.

Пластиковый обратный клапан на 110 мм.

Сложнее всего устанавливать подобную аппаратуру в многоэтажных домах. Идеальным вариантом считается установка запорной арматуры на входе в трубу центрального стояка.

Но все дело в том, что габариты санузлов в большинстве наших домов, мягко говоря, скромные, а клапан под трубу сечением 110 мм штука объемная. Вот и приходится хозяевам вместо одного капитального общего клапана ставить несколько персональных на каждый слив.

В литературе я встречал предложение установить подобный запор на подъездный стояк, чуть ниже слива первого этажа. Но это может быть оправданным, только если засоры регулярно происходят не в самом стояке, а в центральном канализационном колодце или магистрали, что поверьте, бывает крайне редко.

Обратный клапан с поворотом на 90º.

Дело в том, что установка клапана чуть ниже первого этажа фактически бесполезна. Подумайте сами, вода ведь идет не снизу, труба заполняется за счет слива стоков с верхних этажей. Если засор будет в подвале на стояке, то система заполнится до клапана, он закроется и система продолжит наполняться дальше, а значит, зальет первый этаж.

Врезка затвора на центральный слив.

В частных домах, как правило, места хватает, но здесь нет смысла устанавливать такой клапан в жилом помещении. Подтопление может идти только со стороны септика или общей центральной канализационной магистрали.

Соответственно прибор лучше ставить либо в подвале, либо в отдельном утепленном колодце, оборудованном специально под установку запорного клапана.

Конструкция с возможностью ручной блокировки потока.

При монтаже на выводы дренажной системы, запорами нужно оборудовать все выводные трубы. В данном случае места в колодце достаточно и можно смонтировать практически любую модель, но здесь лучше устанавливать клапана с поплавками.

Поплавки это та же самая лепестковая система, только к поворотному штоку мембраны подсоединяется поплавок. При наполнении резервуара поплавок всплывает и клапан закрывается. Данный процесс наглядно показан на видео в этой статье.

Варианты металлической запорной арматуры.

Что такое сухой гидрозатвор?

Одна из разновидностей барьеров для неприятного запаха из канализации не требует жидкости. Сухие гидравлические затворы бывают нескольких видов:

1. Мембранный – конструкция из пропилена внутри оборудована подпружиненной мембраной, которая сдвигается под действием потока жидкости. После выключения воды мембрана смыкается.
2. Маятниковый – закрывает отверстие слива под действием собственной тяжести.
3. Поплавковый – конструкция составляет комбинацию сухого водного затвора. В цилиндрической емкости находится столб воды и поплавок, после высыхания жидкости он опускается и служит защитой от опасного газа.

Сухой мембранный гидрозатвор

Монтаж

Вот краткая инструкция по монтажу затворов разных типов:

1. Канализация цокольного или подвального этажа должна представлять собой отдельную сеть и иметь собственный выпуск на колодец. Ее соединение с канализацией верхних этажей приведет при засоре колодца к неизбежному затоплению подвала. Выпуск на колодец, собственно, и оборудуется канализационным затвором;

1. При должном техническом обосновании канализация верхних этажей может быть подключена к тому же выпуску на колодец после затвора. При этом стояки монтируются без ревизий в подвальном помещении;
2. Электрифицированные затворы ставятся только в закрытых помещениях. Их установка в колодцах и на улице запрещена из соображений электрической безопасности;

1. Проверка работоспособности клапанов должна выполняться ежемесячно. Испытание на герметичность и техобслуживание (в частности, чистка седла заслонки) — раз в полгода;
2. Не забудьте, что при подпоре дворовой канализации и срабатывании затвора участок после него автоматически становится напорным. Трубы выпуска на колодец и, главное, соединения между ними должны выдерживать без разгерметизации напор не менее пяти метров.

Обслуживание ↑

По мере эксплуатации канализационной системы требуется периодическая прочистка канализационных труб, связанная с тем, что в сливные каналы попадает мусор.

Фото: расположение гидрозатвора в доме

Он, смешиваясь с жировыми компонентами, отлагается на стенках канализационных путей, что вызывает сужение проходного сечения, усиливая процесс возникновения наростов мусора.

Важно! За счет извилистой канальной структуры гидрозатвор является основным местом отложения мусора с перекрыванием сточного канала, поэтому его профилактическая прочистка рекомендуется каждые полгода. В случае преждевременного закупоривания канала или возникновения затрудненного (медленного) слива проводится полная ревизия сифона с его разборкой для выявления причин быстрого засорения

В случае преждевременного закупоривания канала или возникновения затрудненного (медленного) слива проводится полная ревизия сифона с его разборкой для выявления причин быстрого засорения.

Особенности прочистки канализационных труб:

на сегодняшний день механическая прочистка канализационных систем – крайне редкое явление, т.к. полимерные трубы не подвержены коррозии, которая свойственна стальным и чугунным системам и усиливающая адгезию с возникающими засорами;

Фото: прочистка

при неполном засорении гидрозатворных каналом часто используют его промывку под давлением горячей водой 60-70 градусов, для чего также применяют гибкий шланг, подключенный к системе горячего водоснабжения;

Важно! Не используйте данный метод при недостаточной квалификации и полном закупоривании канала, т.к. неправильные действия могут создать возможность полного перекрытия канализации или стать причиной телесных ожогов

Фото: прочистка водой под давлением

• в любом случае из предыдущих указанных способов необходимо применять химическую очистку каналов;
• самый распространенный и доступный метод прочистки гидрозатвора – это специализированные химические препараты, которые заливаются в сифон на 2-6 часа с последующей механической прочисткой при помощи вантуза (специализированной присоски).

Фото: химические средства прочистки канализации

Важно! Одновременное использование разных химических реагентов недопустимо, т.е. одни из них основаны на кислоте, а другие – на щелочи

Допускается попеременное их использование с промежуточной промывкой чистой водой, что является более эффективным , чем применение одного реагента из-за особенности протекания химических процессов с разными органическими засоряющими компонентами.

самый надежный способ прочистки гидрозатворов – это полная разборка сифона, ведь в засорившемся канале могут обнаружиться крупногабаритные элементы мусора, дальнейшее продвижение которых по канализационной системе может вызвать более проблематичное засорение.

Фото: прочистка через разборку

Особенности выбора гидрозатвора

Самое главное при выборе — приобрести и установить гидрозатвор, соответствующий назначению прибора. То есть, на кухню ставят приборы бутылочного принципа действия, под ванну U-образные, в душевые кабины — соответствующие изделия малой высоты, в стяжки полов — специально предназначенные для этих целей трапы.

При выборе подходящей модели дополнительно руководствуются следующими соображениями:

• Ни в одной ситуации не следует устанавливать гофрированный гидрозатвор на кухне несмотря на удобство подключения — на его стенках всегда будет скапливаться грязь, препятствующая стоку. Это приведет к необходимости частых прочисток канализации, трате финансовых средств на покупку различных химических препаратов или сантехнического троса для проведения очистных работ, цена которых намного превышает разницу в стоимости между дешевой гофрой и обычным сифоном.
• Перед покупкой сифонов под ванну следует быть особенно внимательным — не каждая модель подойдет для установки под чашу по своим вертикальным размерам. Поэтому следует предварительно замерить расстояние от слива до пола, а после этого уже подбирать нужную модификацию. Это относится и к выбору душевых сифонов, если они не входят в комплектацию.
• Когда в системе часто срывает гидрозатвор (ситуация может возникнуть в многоквартирном или частном доме, если канализационный стояк забит сверху) приобретают кухонный сифон со встроенным вакуумным клапаном.

Рис. 12 Сифоны для душевых кабин и трапы – цены

Как сделать гидрозатвор для канализации в бане

Наиболее простым в установке считается транцевый «мокрый» вариант затвора. Предварительно, до оборудования пола, необходимо проложить канализационную трубу 100 мм с поворотным уголком. Верхняя кромка уголка должна располагаться на 20 мм ниже уровня бетонной стяжки.

Входное отверстие закрывают пластиковой пробкой, в центре которой устанавливают гвоздь-сотку. После заливки стяжки гвоздь поможет правильно разметить на полу бани контуры будущего отверстия под оборудование стока воды.

После того как стяжка основания пола бани окончательно затвердела, необходимо выровнять отверстие, придать краям ровные округлые формы. Это можно сделать с помощью болгарки и диска по камню, диаметром 125 мм. Резать приходится не в радиальном направлении, а в осевом, то есть всей кромкой диска одновременно.

Далее остается лишь установить корпус гидрозатвора, колпак и внешнюю решетку слива.

Простейший вариант затвора с коленом можно изготовить из четырех пластиковых уголков, соединенных между собой в U-образную конструкцию. Единственно, что нужно будет сделать, — это проклеить уплотнительные манжеты санитарным герметиком, иначе конструкция очень быстро разъедется на две части.

Как правильно выбрать гидрозатвор для канализации

При выборе для канализации гидрозатвора, цена которого находится в пределах 300-600 руб., следует учитывать следующие факторы:

• габариты сифона в сборе;
• особенности данного вида устройства;
• материал для изготовления труб и крепежей;
• число сливов и возможных дополнительных подключений;
• уровень защиты от образования засоров;
• наличие или отсутствие перелива.

Тип затвора подбирается исходя из места установки. Для кухонной мойки лучшим решением станет бутылочная конструкция, оснащенная контейнером для сбора пищевых отходов. Для ванны удобнее всего монтировать гофрированный сифон, который может располагаться даже в самых стесненных условиях.

Если сифон для душа будет эксплуатироваться редко, рекомендуется устанавливать сухой гидрозатвор

Вариант сифона для душа подбирается с учетом периодичности его использования. Если он будет эксплуатироваться редко, следует установить сухой гидрозатвор для бани или душа, который даже при высыхании воды не будет пропускать посторонние запахи в помещение.

Количество входных отверстий в сифоне должно соответствовать числу сливов, для которых предназначен данный гидрозатвор. Немаловажным критерием является диаметр горловины устройства. Для раковины и умывальника он может быть минимальным, а для унитаза – самым большим. Также учитывается диаметр выходного патрубка при подключении к канализационной трубе. Для раковин и умывальников достаточно гидрозатвора для канализации 50 мм. Для унитаза данный параметр должен быть не менее 100 мм.

Материал для изготовления гидравлического затвора

От материала изготовления зависят надежность и долговечность устройства. Традиционно гидрозатворы для бани, ванной и кухни изготавливались из чугуна, благодаря чему они характеризовались прочностью, стойкостью к воздействию агрессивной среды и длительным периодом службы. К недостаткам изделий можно отнести наличие внутренней шероховатой поверхности, которая склонна задерживать разные загрязнения. Это идеальный вариант для промышленного строительства.

Большинство современных моделей гидрозатворов изготовлены из полипропилена, в результате чего имеют невысокую стоимость. Устройства характеризуются прочностью, надежностью, химической инертностью, отсутствием склонности к накапливанию загрязнений в полости (благодаря гладкой внутренней поверхности).

Сифоны премиум-класса изготавливаются из латуни или бронзы, и имеют никелированное покрытие

Сифоны с сухим гидрозатвором премиум-класса выполняются из латуни или бронзы с никелированным покрытием, что придает изделиям эстетичный внешний вид. Такие затворы отличаются длительным периодом надежной эксплуатации. Сифоны из нержавеющей стали востребованы в лечебных и детских учреждениях. Такие устройства хорошо очищаются и обеззараживаются, что не влияет на их долговечность.

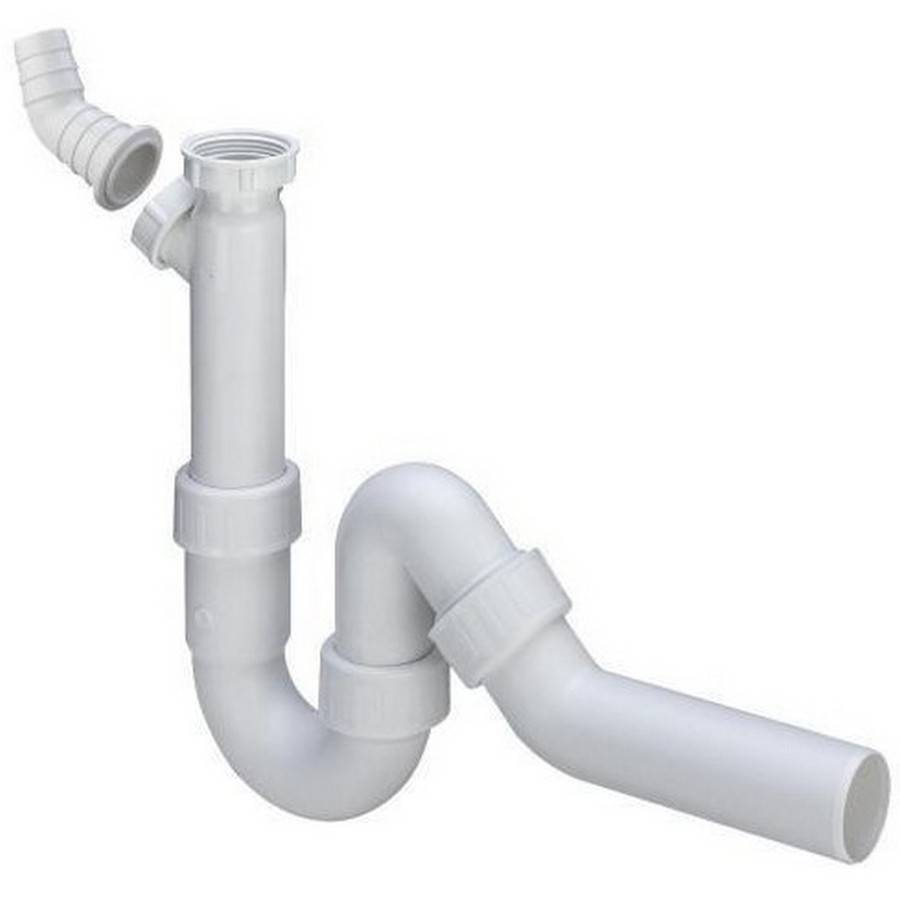

Двухоборотные

По принципу действия и форме такие канализационные гидрозатворы напоминают коленные, но отличаются от них тем, что имеют не 1, а 2 изгиба. Трубы, из которых они складываются, имеют особую форму, позволяющую избегать засоров и при этом выдерживать экстремальные нагрузки давления и ударов

Такие свойства позволили широко применять двухоборотные сифоны на промышленных предприятиях, где важно выводить большие объемы воды непрерывно. Конструкция также отлично защищена от протечек

Она регулируемая, что позволяет устанавливать ее в любых, даже очень узких местах.

Бутылочные сифоны более просты в обслуживании, чем двухоборотные, но именно вторые дают высокую степень надежности в работе, которая в некоторых случаях незаменима.

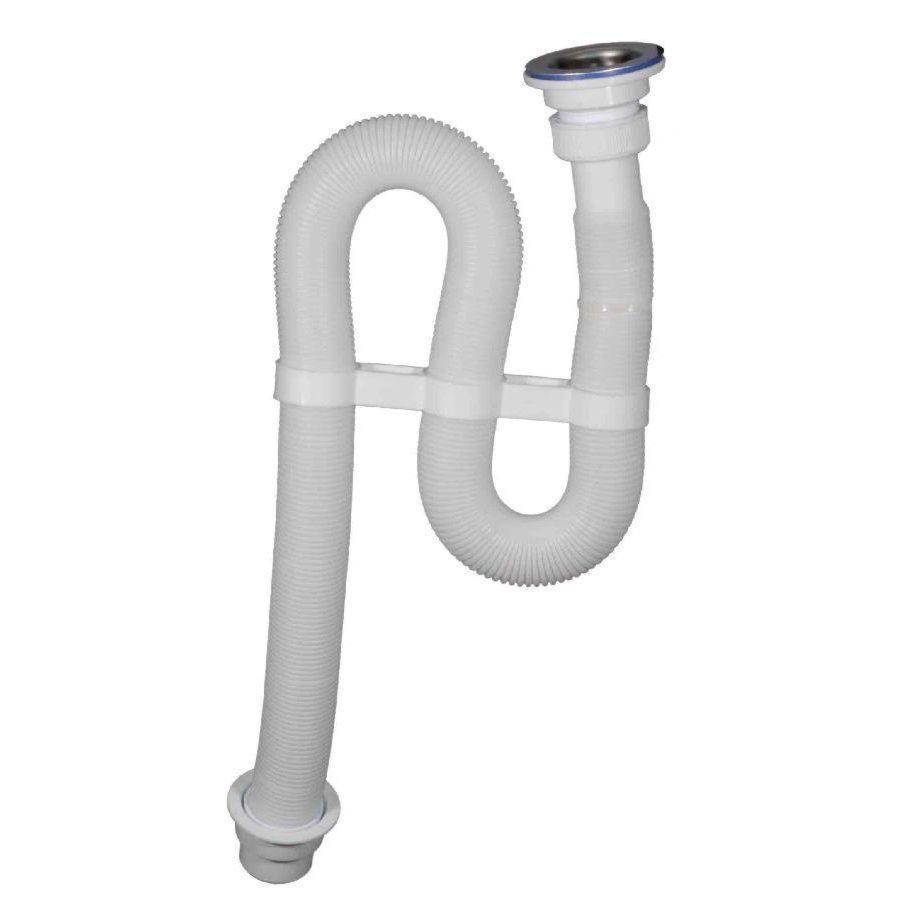

Гофрированные

Представляют собой полипропиленовые трубы с гибкой складчатой структурой. Одним концом сифон такого типа крепится к сливу сантехнического прибора, другим — ко входу в канализацию. Между этими точками саму трубку можно изгибать и располагать в большом количестве вариантов, что делает гофрированные гидрозатворы единственно применимыми в малогабаритных квартирах.

Разместив устройство так, как того требует пространство под ванной, раковиной, можно оборудовать даже самую скромную по площади комнату. Канализационный сифон данного типа прост в монтаже. Из минусов — сравнительно быстрое изнашивание и образование засоров. Они возникают из-за того, что на складчатой поверхности быстрее, чем на гладкой, скапливаются твердые частички — волосы, пища, кусочки мыла и пр. Если хозяева заметили провисание трубки, ее следует поскорее заменить.

Сифоны с переливами

Это отдельный вид гидрозатворов для канализации, предусматривающий наличие дополнительного сливного отверстия в сантехнике. Делают его для того, чтобы предотвратить выливание воды из ванны, раковины на пол, если она вдруг по каким-то причинам перестала выходить в отверстие основного слива. При использовании сифона с переливом его основную трубу монтируют как обычно, а дополнительную подсоединяют к отверстию перелива.

Гидрозатворы такого типа популярны из-за своей безопасности. Однако, и у них есть недостаток. Это вероятность выливания лишней воды во время принятия ванны или стирки. Хозяин может понести дополнительные финансовые расходы на оплату коммунальных услуг.

Собираясь установить у себя сифон с переливом, стоит грамотно подобрать модель. Тем, у кого достаточно места, могут позволить себе установку наиболее надежного металлического сифона. А те, в жилищах которых немного пространства, получат выгоду от покупки компактных и гибких пластиковых моделей.

Еще один важный нюанс — выбор перелива по его пропускной способности. Если она окажется слишком маленькой, чем того требует количество воды в ванне, то последствия использования такого сифона могут быть даже опасными. Данные о технических параметрах каждого сифона стоит сразу узнавать при его рассмотрении в магазине. Покупка неподходящей детали станет бесполезной и неприятной тратой денег.

Устройство и принцип действия

Принцип действия у гидрозатвора для канализации не представляет ничего сложного, но играет очень важную роль в канализационной системе, а именно, вода , находящаяся внутри сифона, закрывает трубопровод, не давая пройти на поверхность неприятным ароматам.

Замена самой воды происходит за счёт поступления новой при пользовании сантехникой.

Конструкция гидрозатвора для канализации представляет собой изогнутый патрубок, колено которого должно находиться ниже слива, минимум на 50 мм.

Секрет данной схемы состоит в том, что вода из колена полностью не сливается, а только вытесняется следующей порцией. Поэтому искать что-то позамысловатей нет смысла.

Срыв гидрозатвора для канализации может случиться:

• из-за перепадов давления;
• из-за поступления большого объёма воды, что целиком закрывает просвет трубы и создаётся вакуум внутри труб;
• из-за трубопровода с маленьким диаметром и т. д.

Советы по выбору устройства

При выборе сухого канализационного трапа специалисты рекомендуют обращать внимание на следующие моменты:

• для начала необходимо определиться с количеством стояков. Как уже было сказано выше, для частных целей отлично подойдёт канализационный затвор с условным проходом 50 мм;
• устройство с горизонтальным отводом может монтироваться в ограниченном пространстве и имеет высоту от 6 до 10 см, а приспособление с вертикально расположенным отводом требует не менее 15–18 см пространства. Перед установкой необходимо выполнить замеры и определиться с тем, какой именно канализационный затвор подойдёт для вашего случая.
• рекомендуется перед покупкой проверить исправность всех конструктивных элементов сухого канализационного трапа. А также желательно проверить, как он функционирует. Для этого можно вылить в него воду из бутылки.

Устройство с горизонтальным отводом можно разместить в пространстве высотой от 6 см

После того как вы определитесь с техническими показателями, можно приступить к выбору внешнего вида приспособления. Решётка трапа может быть изготовлена из разных материалов и иметь различную перфорацию. Разнообразие дизайнерских решений позволяет подобрать устройство, которое с лёгкостью впишется в интерьер ванной комнаты.

Особенности выбора гидрозатвора

Самое главное при выборе — приобрести и установить гидрозатвор, соответствующий назначению прибора. То есть, на кухню ставят приборы бутылочного принципа действия, под ванну U-образные, в душевые кабины — соответствующие изделия малой высоты, в стяжки полов — специально предназначенные для этих целей трапы.

При выборе подходящей модели дополнительно руководствуются следующими соображениями:

• Ни в одной ситуации не следует устанавливать гофрированный гидрозатвор на кухне несмотря на удобство подключения — на его стенках всегда будет скапливаться грязь, препятствующая стоку. Это приведет к необходимости частых прочисток канализации, трате финансовых средств на покупку различных химических препаратов или сантехнического троса для проведения очистных работ, цена которых намного превышает разницу в стоимости между дешевой гофрой и обычным сифоном.
• Перед покупкой сифонов под ванну следует быть особенно внимательным — не каждая модель подойдет для установки под чашу по своим вертикальным размерам. Поэтому следует предварительно замерить расстояние от слива до пола, а после этого уже подбирать нужную модификацию. Это относится и к выбору душевых сифонов, если они не входят в комплектацию.
• Когда в системе часто срывает гидрозатвор (ситуация может возникнуть в многоквартирном или частном доме, если канализационный стояк забит сверху) приобретают кухонный сифон со встроенным вакуумным клапаном.

Рис. 12 Сифоны для душевых кабин и трапы – цены

Выбор гидрозатвора для канализации

Современный строительный рынок предлагает большой ассортимент сифонов, которые могут отличаться по различным критериям:

1. По материалу изготовления.

Сифон из чугуна обязательно снабжается ревизионным окошком, чтобы можно было производить очистку канализации без ее полного монтажа.

Гидравлические затворы в таком исполнении в настоящее время еще применяются в промышленном строительстве.

1.2. Наиболее популярны гидрозатворы из пластика, чему способствует сравнительно невысокая цена на эти изделия. Не последнюю роль играют их высокие потребительские качества – гладкая внутренняя поверхность, химическая инертность. Кроме того, сифоны из пластиковых труб технологичны – их легко собирать и подгонять по месту расположения. Гидрозатворы для канализации своими руками изготавливаются чаще всего именно из этого материала.

Нужно обратить внимание на пластиковый водяной затвор из гофротрубы. При установке им можно придать практически любую форму и направление изгиба, что позволяет применять их в стесненных условиях расположения. 1.3

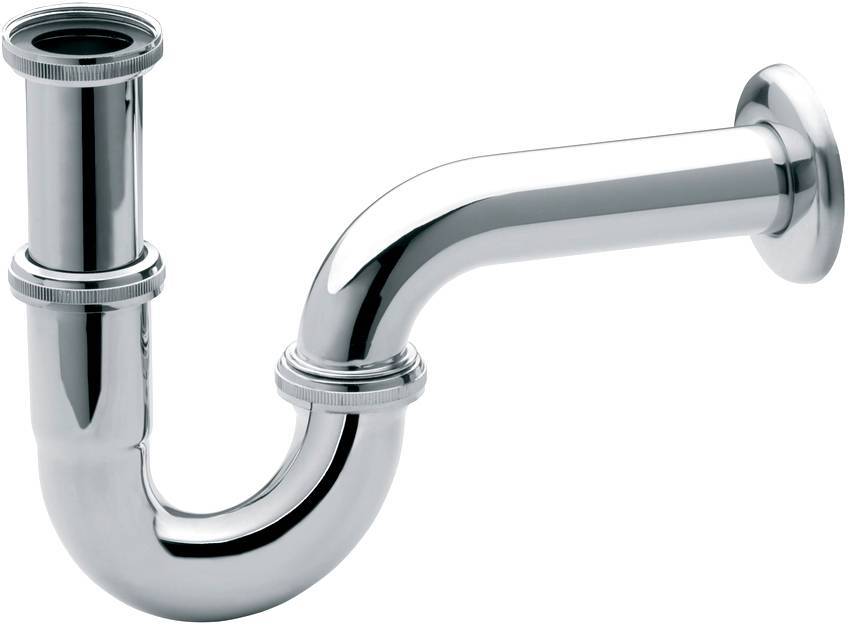

Популярны металлические изделия из бронзы или латуни, покрытые электрохимическим способом слоем никеля. Это производится не только в декоративных целях, но и позволяет продлить срок действия арматуры, сохраняя поверхность от окисления

1.3. Популярны металлические изделия из бронзы или латуни, покрытые электрохимическим способом слоем никеля. Это производится не только в декоративных целях, но и позволяет продлить срок действия арматуры, сохраняя поверхность от окисления.

Монтаж такой сантехники необходимо проводить с особой осторожностью, применяя инструмент с пластичными губками, чтобы избежать царапин на зеркальной поверхности изделий. 1.4. Гидрозатворы и другая сантехническая арматура из нержавеющей стали можно считать изделиями специального назначения

Их применяют в детских и лечебных учреждениях, на предприятиях общественного питания. Это производится для использования основных свойств материала – он прекрасно отмывается и легко обеззараживается

Гидрозатворы и другая сантехническая арматура из нержавеющей стали можно считать изделиями специального назначения. Их применяют в детских и лечебных учреждениях, на предприятиях общественного питания. Это производится для использования основных свойств материала – он прекрасно отмывается и легко обеззараживается

1.4. Гидрозатворы и другая сантехническая арматура из нержавеющей стали можно считать изделиями специального назначения. Их применяют в детских и лечебных учреждениях, на предприятиях общественного питания. Это производится для использования основных свойств материала – он прекрасно отмывается и легко обеззараживается.

1. По специальным качествам.

2.1.  Если производится подбор гидрозатвора для кухонной мойки, нужно остановить свой выбор на бутылочной конструкции. Такое устройство позволяет быстро снять наружный контейнер-накопитель и очистить его внутренность от остатков пищи из кухонной мойки, а то и достать золотое колечко, соскользнувшее с мокрого пальца.

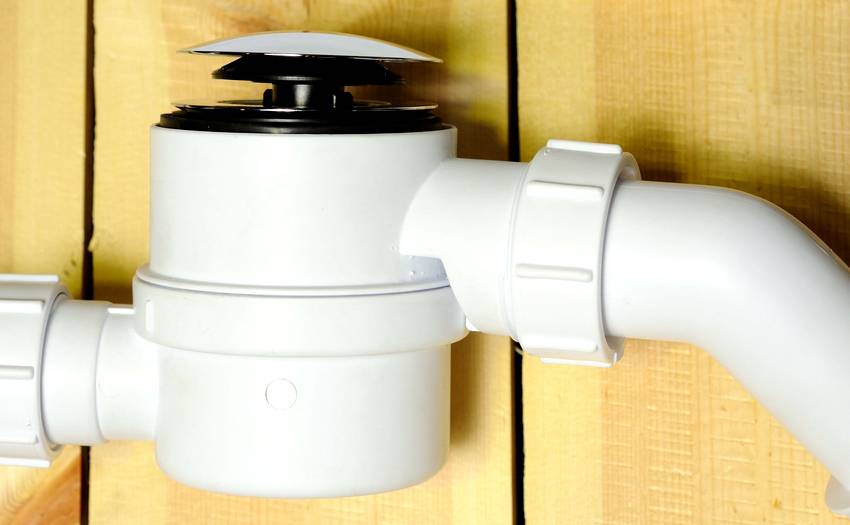

2.2. Выбирая трап для душа, кухни или ванной комнаты следует учитывать периодичность использования этих помещений. Если они длительное время не работают, происходит пересыхание гидрозатвора с предсказуемыми последствиями. Поэтому для дачи все трапы должны быть дополнительно оборудованы сухими затворами.

2.3. При устройстве подключения к канализации ванн удобнее всего использовать гидрозатвор из гофрированного шланга, учитывая его способность размещаться в самых тесных местах.

При выборе гидрозатвора для канализации следует учитывать не только особенности места установки, но и использовать те преимущества, которые дает конструкция и другие особенности устройств.

Смотреть видео

Устранение засора

Поскольку наиболее частая причина плохой работы гидрозатвора – это типичный засор, то решить проблему можно в основном самостоятельно, не прибегая к помощи сантехника.

Очистка колена

Для начала можно попробовать самые обычные методы – очистка вантузом или с помощью специальных чистящих средств. Если это не помогает, то более эффективным методом будет чистка самого сифона. Для этого нужно аккуратно разобрать сифон, предварительно поставив тазик или положив тряпку под слив и прочистить его, используя бытовые средства. Не будет лишним и продезинфицировать внутренние поверхности.

Сантехнический трос

Если результат не достигнут или он незначительный, это говорит о том, что причина засора не в сифоне, а в буквальном смысле глубже – загрязнения забились в самой сливной трубе. Тогда нужно вызывать сантехника, но если в арсенале есть сантехнический трос, то операцию можно проделать самостоятельно. Для этого можно воспользоваться таким алгоритмом действий:

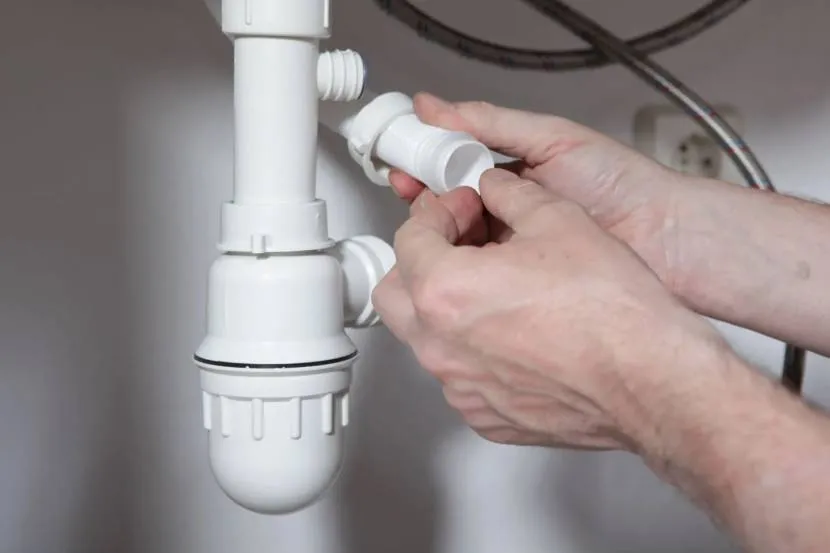

• Отвинтить верхнюю гайку, соединяющую сифон со сливным отверстием

Отвинтить нижнюю гайку (стык сифона с канализацией)

Приготовить ведро или другую емкость и тогда снять сам затвор

Воткнуть сантехнический трос в сливную трубу

Продевать его вглубь до упора (рука должна почувствовать сопротивление)

Вращательными движениями (с помощью рукоятки) прочистить засор

Бывает так, что труба похожа на змеевик и имеет много зигзагов. Это не повод отказываться от прочистки – можно воткнуть трос через специальное окошко сбоку. В этом случае действовать нужно по такому алгоритму:

1. Отвинтить специальную заглушку и сразу подставить ведро – скорее всего, выльется большой поток

Аккуратно проталкивать трос в отверстие

Протолкнуть его до упора

Вращать рукоятку до полного удаления мусора.

Устройство и принцип действия

Гидравлические затворы представляют собой устройство с изгибом в виде буквы U. Один его конец подсоединяют к сливному отверстию, а другой врезают в канализацию под прямым или острым углом.

Конструктивно закругленная часть трубы располагается ниже слива и врезки в канализацию.

Устройство гидрозатвора может располагаться в глубоком стакане. Сливная труба заходит в него сверху, а излив в канализацию расположен сбоку выше дна. Принцип действия этой конструкции такой же, как и у сифона – защита помещений от неприятных запахов путем создания преграды из воды.

Поскольку отработанную воду сливают постоянно, жидкость гидрозатвора не успевает застояться. Минус водяной защиты проявляется во время длительного бездействия слива. Вода за это время может испариться, и неприятный запах проникнет в квартиру.

Кроме этого, высосать воду из сифона может вакуум, создаваемый текущей по стояку жидкостью. Для устранения такого явления нужно снабжать канализацию фановой трубой или вакуумным клапаном.

Общие сведения

Канализация в доме может быть источником неприятного запаха, который в ней всегда присутствует из-за жизнедеятельности бактерий. Если выполнить без установки сифонов прямое соединение раковин и другого подобного оборудования с системой оттока нечистот, аромат из трубопроводов появится в доме.

Гидравлический затвор – это важный элемент внутридомовой канализации. Он отличается простой конструкцией, но позволяет предотвратить появление в помещении неприятного аромата из сточных труб. Ведь в нем образуется водяная пробка, которая препятствует проникновению запахов.

Та часть сифона, где находится вода, всегда расположена ниже сливного отверстия. Поэтому жидкость задерживается в устройстве, когда не осуществляется водоразбор. Часть сифона с водой имеет изогнутую форму. Такая конструкция препятствует полному удалению жидкости из устройства.

Когда осуществляется слив, происходит вытеснение старой воды, которая задержалась в изогнутой части. Этот процесс очищает устройство и препятствует размножению микроскопических организмов.

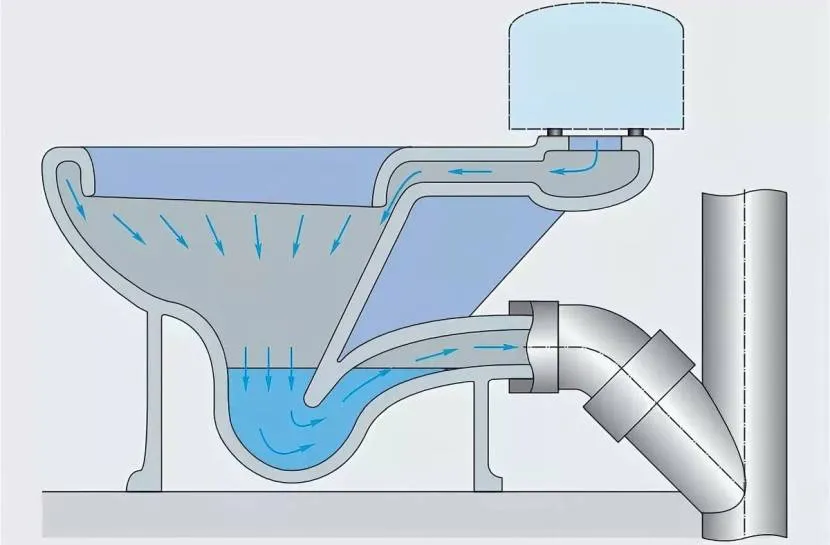

Принцип действия гидравлического затвора на примере чаши унитаза Источник kupisantehniky.ru

Гидрозатвор – это элемент канализации, который также предотвращает возникновение гидроударов. Из-за их блокировки не создается чрезмерная нагрузка на трубы и всю систему в целом.

При правильно подобранных гидрозатворах увеличивается период исправной работы канализационной сети. Поэтому в доме не снижается уровень комфорта.

Когда установленный сифон долго не используется, происходит испарение жидкости, которая задерживается в его изогнутой части. По этой причине через определенное время в помещении все же появится неприятный аромат из канализации. Запах также будет чувствоваться при первом смыве после продолжительного не использования сантехнического оборудования.

Установка нового гидросифона Источник multiscreensite.com

Как выбрать трап

1. Расположение отводящего патрубка, т. е. тип присоединения. Для горизонтального устройства необходима высота 7–10 см, а при подсоединении вертикального трапа придется подыскать пространство высотой 14–19 см.
2. Диаметр канализационной трубы. Для типовой семейной бани чаще всего делается подвод диаметром 5 см. В больших банях с интенсивной эксплуатацией рекомендуются трубы диаметром 10 см.
3. Пропускная способность. Этот параметр напрямую связан с предыдущей характеристикой. Так при использовании трубы 10 см скорость слива воды превышает 2,3 л/с.
4. Внешний вид. В настоящее время предлагается огромный ассортимент трапов с различным дизайнерским оформлением. По конфигурации накладной решетки выделяется 3 основных разновидности – круглые, прямоугольные (квадратные) и угловые. Последний вариант обычно используется, когда сток расположен в самом углу помещения. Здесь он будет практически незаметен. Дизайн трапов подчеркивает рисунок расположение щелей или отверстий на решетке. Цвет изделия надо подбирать так, чтобы он гармонировал с напольным покрытием.
5. Не менее важны размеры устройства. При выборе учитывается диаметр сливного отверстия и трубы канализации, величина пространства под полом. Трап должен прочно устанавливаться в отверстии.

Предлагаем ознакомиться Как и чем отмыть кафель в ванной от налета в домашних условиях чтобы блестела

Устройства делаются из металла или пластика, а также могут использоваться комбинированные конструкции. Наибольшей прочностью обладают металлические трапы, но с учетом банных условий подойдет нержавеющая сталь, алюминий или медные сплавы. Они значительно дороже пластиковых трапов, что и объясняет популярность последних. Комбинированные устройства имеют металлический корпус, а сифон и накладная решетка могут изготавливаться из пластика и дерева.
