Как выбрать гидроаккумулятор для насоса
Первое, на что стоит обратить внимание, что бак не заполняется водой полностью, основное пространство занимает мембрана и воздух под давлением, вода закачивается в бак в объеме не более 40% от емкости сосуда. Существует расчет гидробака по формулам, по частоте включения насоса и различным коэффициентам, весь этот материал Вы найдете без труда на просторах инета
Не вдаваясь в них и пользуясь значительным опытом, можно сказать с уверенностью, что:
— поверхностный насос мощностью до 1000 Вт комплектуется баком объемом 24 литра.
— поверхностный насос мощностью выше 1 кВт выгоднее комплектовать 50 литровым баком.
— погружной насос до 500 Вт достаточным вариантом будет гидробак объемом 24 литра
— погружной насос до 1 кВт комплектуется 50 литровым гидроаккумулятором
— 1,5 кВт и выше — 80 или 100 литров соответственно.
До трех точек водоразбора, с количеством домочадцев 2-3 человека, достаточным будет бак в 50 литров. Если семья больше, то стоит задуматься о приобретении 100 литрового варианта. Этого должно хватить на три-четыре водоразборных точек: мойка на кухне до 8 литров в минуту, ванная комната – 8-12 литров в минуту, и туалет (в зависимости от унитаза) – 6-18 литров в минуту. В повседневной жизни, расширительные аккумуляторы емкостью 24-50 литров без труда обеспечивают в хозяйственной воде небольшую семью, с одной-двумя точками водоразбора.
Схемы подключения гидроаккумулятора
Это устройство может быть подключено к системе водопровода разными способами. Выбор схемы подключения гидроаккумулятора зависит от того, в каком качестве он будет использован, и какие функции на него предполагается возложить. Рассмотрим те схемы подключения, которые наиболее популярны.

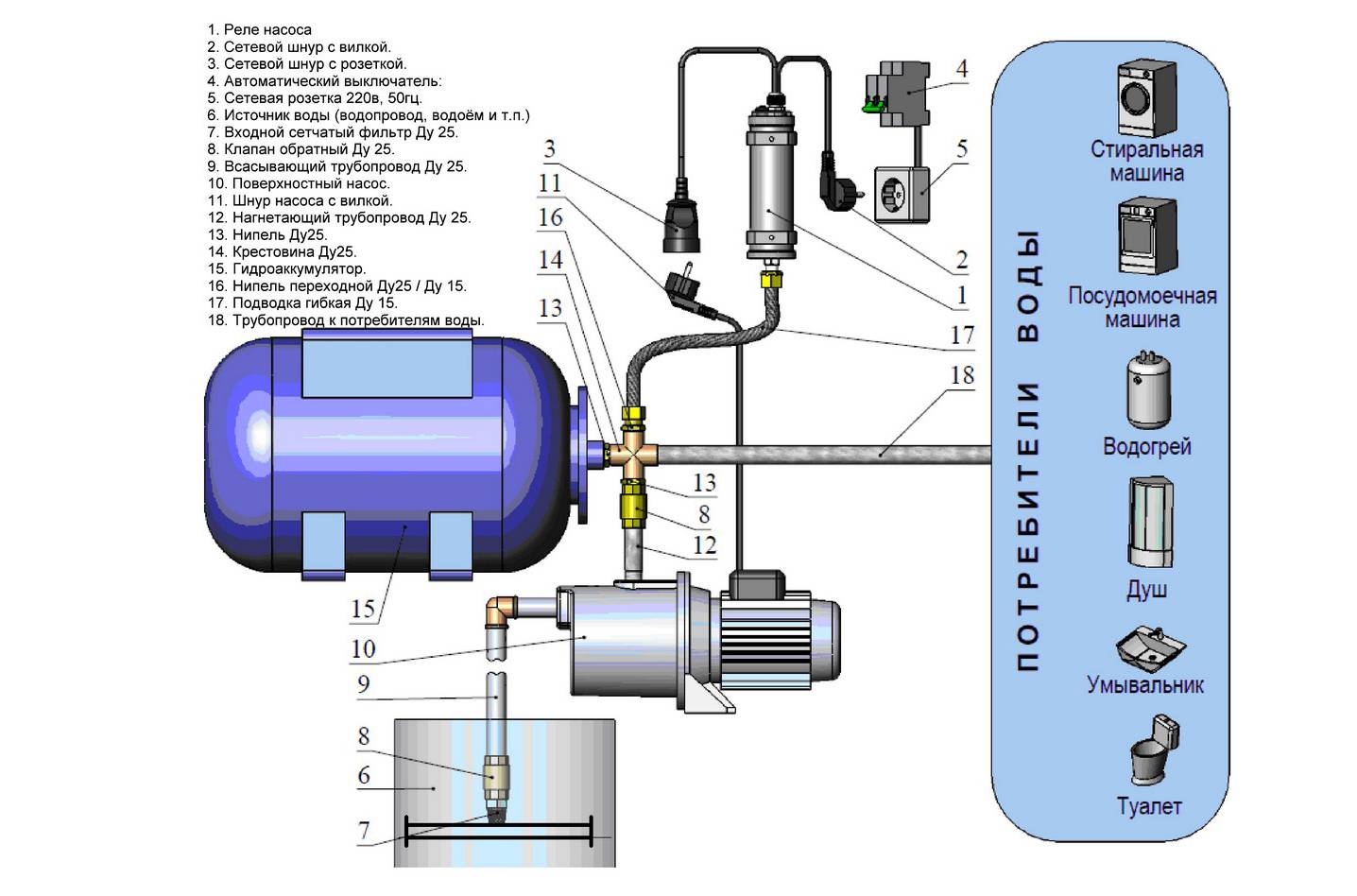

Стандартный вариант с поверхностным насосом
Самым распространенным вариантом автономного водоснабжения с гидроаккумулятором является тандем с поверхностным насосом. В этом случае гидробак может быть частью комплексного насосного оборудования, собранного производителем в заводских условиях, или отдельной составляющей, размещенной рядом с насосом в кессоне или в отапливаемом подсобном помещении.
Перед гидроаккумулятором ставят обратный клапан, чтобы исключить изменение направление потока, после него располагают реле давления, реагирующее на изменение напора, и манометр для отслеживания рабочих параметров.
Для нормального подключения к водопроводному контуру гидробак обычно оснащают угловым патрубком, который подсоединяется к фланцу:
При проектировании автономной системы водоснабжения загородного дома обязательно нужно определить, где будет установлен гидроаккумулятор: в кессоне или в каком-либо другом месте, например, в подвале. Несмотря на то что данное устройство не является обязательным, его наличие позволяет решить несколько технических проблем: обеспечить постоянно заданный уровень давления в системе и сократить количество включений насоса, что способствует экономии его рабочего ресурса. Кроме того, в некоторых случаях небольшой запас воды тоже бывает нелишним, например, если прекратилась подача из скважины из-за перебоев в электросети.
Схемы подключения гидроаккумулятора
Это устройство может быть подключено к системе водопровода разными способами. Выбор схемы подключения гидроаккумулятора зависит от того, в каком качестве он будет использован, и какие функции на него предполагается возложить. Рассмотрим те схемы подключения, которые наиболее популярны.
Стандартный вариант с поверхностным насосом
Самым распространенным вариантом автономного водоснабжения с гидроаккумулятором является тандем с поверхностным насосом. В этом случае гидробак может быть частью комплексного насосного оборудования, собранного производителем в заводских условиях, или отдельной составляющей, размещенной рядом с насосом в кессоне или в отапливаемом подсобном помещении.
Перед гидроаккумулятором ставят обратный клапан, чтобы исключить изменение направление потока, после него располагают реле давления, реагирующее на изменение напора, и манометр для отслеживания рабочих параметров.
Для нормального подключения к водопроводному контуру гидробак обычно оснащают угловым патрубком, который подсоединяется к фланцу:
Использование с повысительной насосной станцией
Насосный агрегат повысительного типа используется для постоянного поддержания и регулирования давления в трубопроводах с активным водопотреблением. Обычно на таких станциях имеется насос, который работает в постоянном режиме.
Если возникает потребность в подключении дополнительных насосов, гидроаккумулятор помогает компенсировать возникающие при этом в системе скачки давления.
В составе системы водоснабжения повысительной насосной станции гидроаккумулятор исполняет функцию аварийного источника водоснабжения и своеобразного демпфера, предотвращающего гидроудары в случае подключения дополнительных мощностей
Такая же схема используется, если подача электроэнергии на повысительные насосы в системе нестабильна, а водоснабжение, тем не менее, должно быть бесперебойным. В период отключения электричества используется тот запас воды, который содержится внутри гидроаккумулятора. По сути, мембранный бак играет в этот период роль запасного источника водоснабжения.
Чем мощнее насосная станция, тем масштабнее задачи, которые на неё возлагаются. Она должна поддерживать большее давление, большим должен быть и объём её гидроаккумулятора.

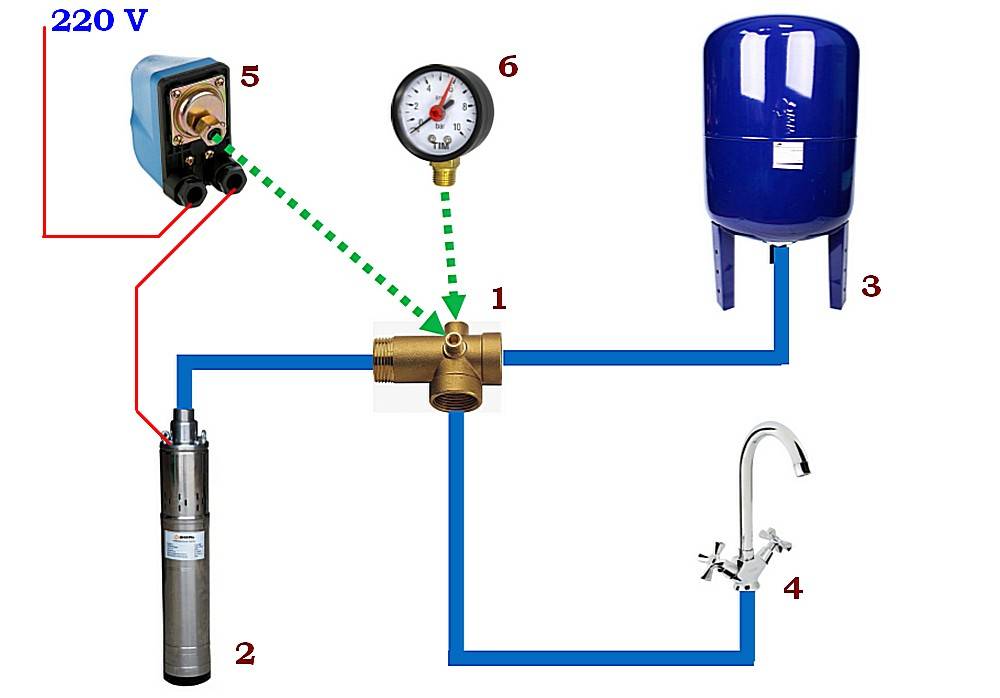

Применение в схемах с погружным насосом
Чтобы максимально продлить срок службы погружного насосного агрегата, количество его включений в течение часа должно соответствовать заявленным техническим характеристикам прибора. Обычно этот показатель порядка 5-20 раз.
Если давление в водопроводной сети падает, при достижении им минимального значения срабатывает реле, включающее насос, подающий воду. При максимальных значениях давления реле отключается, подача воды прекращается.
Если в схеме водоснабжения присутствует погружной насос, то гидроаккумулятор продлит срок его службы, поскольку ему не придется включаться и отключаться, если затраты потребителей воды будут незначительными
Если система водоснабжения автономная и маленькая, даже небольшой объём водопотребления может запустить насос. В этом случае эксплуатация насоса будет малоэффективной. А сам прибор прослужит не так долго, как хотелось бы его владельцу.
Тот запас воды, который содержится в мембранном баке, спасет ситуацию. Кроме того, он не допустит скачка давления в тот момент, когда начнет свою работу погружной насос.
Чтобы выбрать гидробак подходящего объёма, нужно знать следующие характеристики: мощность и частоту включения насоса, предполагаемый расход воды в час и высоту установки устройства.
Если в схеме подключения фигурирует накопительный водонагреватель, то гидроаккумулятор выполняет в ней функции расширительного бака. Если воду нагреть, то её объём увеличиться. Она расширится. Для замкнутого пространства, каким и является система водоснабжения, такой процесс мог бы привести к разрушительным последствиям, если бы не гидробак.
В схеме с накопительным водонагревателем гидроаккумулятор используется в качестве расширительного бачка, спасающего систему от разрывов, поскольку несжимающаяся вода отлично расширяется при нагревании
Для включения в эту схему необходимо выбирать гидроаккумулятор, учитывая следующие его характеристики: предельная температура нагреваемой воды и максимально допустимое давление в водопроводной системе.
Для чего нужен гидроаккумулятор для систем водоснабжения

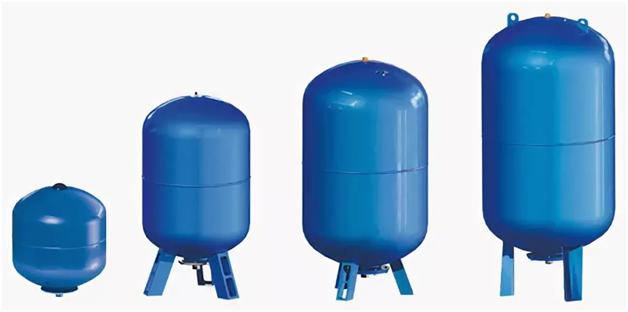

Различные виды форм и цветовой гаммы водяных аккумуляторов и расширительных баков
Этот конструктивный элемент имеет два основных назначения:
- Обеспечение бесперебойной и равномерной работы насосной станции;
- Обеспечение надежности и целостности системы ГВС (горячее водоснабжение).
Роль гидроаккумулятора в работе насосной станции
При отсутствии центрального водопровода владельцы частных домов, для подачи воды в дом бурят скважину или возводят колодец, оборудованный глубинным насосом. С его помощью вода подаётся в помещение, заполняет водяной аккумулятор, обязательно фильтруется и разветвляется по местам потребления.

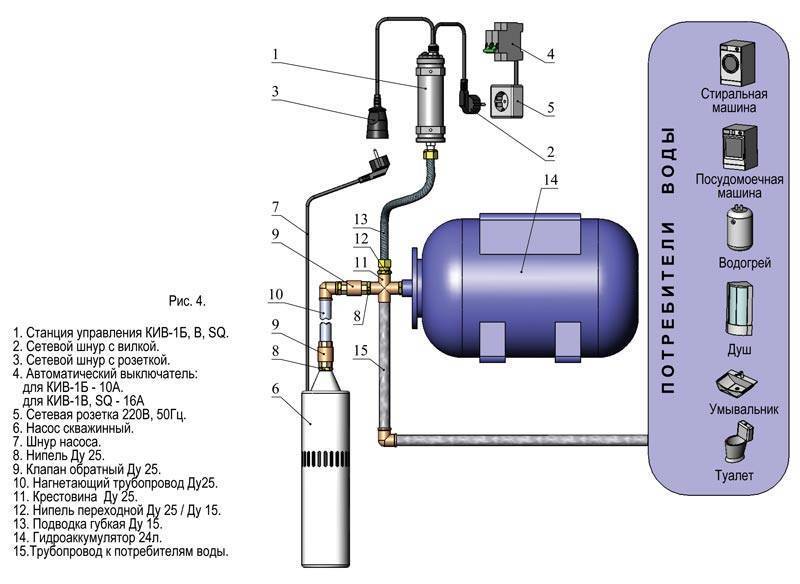

Схема простой системы водоснабжения
Рассмотрим более подробно работу этой схемы. При быстром открытии и закрытии водяного крана, например вы сполоснули руки, расходуется малое количество воды и именно в этот момент начинается работа гидроаккумулятора. Насос не включался, напор был создан давлением мембраны водяного аккумулятора, так как в нём содержится определённое количество воды. Многочисленные источники утверждают, что аварийный запас воды и есть главная функция, которую выполняет гидроаккумулятор для систем водоснабжения. Эти сведения неверны. Агрегат ёмкостью 100 литров способен вместить не более 35 литров воды.
Первостепенная цель установки этого агрегата – сберечь дорогостоящий глубинный насос от перегрева и нерациональных запусков. При отсутствии этого устройства насос, в описанном выше случае, запустится и тут же выключится, не набрав максимальной мощности. В этот момент в контуре создается гидроудар, то есть резкий перепад давления. Агрегат при совокупности этих факторов быстро выйдет из строя. Вывод – гидроаккумулятор в системах водоснабжения служит для равномерного распределения давления в контуре и долгосрочной работы насосного оборудования.
Гидроудар в водопроводной трубе
Гидроаккумулятор в системе ГВС
Существуют три основных вида горячего водоснабжения с использованием гидробака:
Монтаж бойлера косвенного нагрева;
Система ГВС с бойлером косвенного нагрева
Установка двухконтурного твердотопливного котла, с функцией подачи горячей воды;
Горячее водоснабжение при эксплуатации двухконтурного котла
Схема с одноконтурным котлом в совокупности с бойлером косвенного нагрева.
Рабочая схема при эксплуатации одноконтурного котла и бойлера
В любом из вариантов водяной аккумулятор исполняет роль расширительного бака, так как вода при нагреве увеличивается в объеме, и этот прибор компенсирует количество воды. Несмотря на тот факт, что и в бойлере, и в твердотопливном котле установлена группа безопасности в виде пропускного клапана, при постоянном срабатывании пропускной клапан быстро выходит из строя, это влечёт за собой повреждения котла или течь в контуре водоснабжения.
Группа безопасности твердотопливного котла
Группа безопасности бойлера
Резиновая мембрана водяного аккумулятора грушевидная
Как определить повреждение гидроаккумулятора
Как и в системе водоснабжения гидроаккумулятор имеет свой срок службы. Так, для встроенных резервуаров он определяется сроком эксплуатации отопительного котла, а отдельно стоящий бак из черного металла обычно выдерживает 5-6 летний период эксплуатации. При заполнении объема системы антифризом необходимо внимательно изучить рекомендации производителя, чтобы удостовериться, что материал не вступит в реакцию с химическим веществом незамерзайки.
Первым признаком того что гидроаккумулятор вышел из строя является резкое понижение давления в системе. Дело в том, что самым узким местом гидроаккумулятора выступает мембрана. Несмотря на эластичность и прочность в процессе эксплуатации в ее полость попадают частички мусора из внутреннего объема батарей, труб, запорной арматуры, часто здесь скапливаются нерастворимые осадки содей из самой воды. И тогда при работе мембраны эти частицы играют роль абразива, постепенно протирая резину. При прорыве стенок мембраны воздух из воздушной камеры проникает в систему отопления и выводится через воздухоотводчик, а освободившийся объем заполняется теплоносителем. При этом видимых утечек теплоносителя в помещении не обнаруживается
Если не обратить внимание, на резкое снижение давления в системе, и просто восстановить необходимый показатель давления жидкости, то несмотря на поломку гидроаккумулятора система продолжит работу. Но при первой же нештатной ситуации масштаб аварии будет намного больший. Для систематического контроля состояния мембраны рекомендуется периодически проверять давление в гидроаккумуляторе при помощи обычного манометра из дорожного автомобильного комплекта
Для систематического контроля состояния мембраны рекомендуется периодически проверять давление в гидроаккумуляторе при помощи обычного манометра из дорожного автомобильного комплекта.
Чтобы быть уверенным в работоспособности оборудования рекомендуется 1-2 раза в 6 месяцев нажимать на ниппель и выпускать немного воздуха. Быстрый свистящий поток воздуха будет говорить о герметичности резервуара. А вот если будет слышно слабое шипение или вместо воздуха будет прокапывать вода, то в таком случае необходимо бить тревогу – мембрана с большой долей вероятности будет повреждена и прибор необходимо ремонтировать.
Второй распространенной проблемой при эксплуатации гидроаккумуляторов выступает потеря герметичности корпуса. В отличие от ресиверов системы водоснабжения эта проблема встречается относительно редко, но ее нельзя сбрасывать со счетов. Такое повреждение становится результатом неправильного монтажа или в результате неправильного ремонта устройства. Корпус бака обычно изготавливается из стального или железного листа путем штамповки. Наружная часть бака красится для защиты от коррозии, а вот внутренняя обычно остается без дополнительного защитного слоя. В процессе эксплуатации на внутренней стенке воздушного отсека образуются очаги коррозии из-за чего со временем образуется отверстие, и воздух просто выходит. Определить такую неисправность просто – нужно несколькими нажатиями начать спускать воздух, если при нажатии неслышно характерного свиста, то необходимо искать повреждение корпуса.
Еще одним часто встречающимся видом поломки выступает неисправность золотника. Обычно это случается при настройке прибора, когда есть необходимость постоянно подкачивать его насосом и проверять давление манометром. При повреждении золотника обычно давление спускается постепенно, и на манометре котла можно заметить, что давление снижается не сразу, а со временем, небольшими порциями. При этом нужно отметить, что оно именно снижается, а не скачет в определенной амплитуде. Непосредственно на резервуаре проверить работает ли клапан, или нет можно нанеся на него небольшое количество мыльного раствора. Если раствор не изменяет своего состояния, значит дело не в клапане. А если выходящий воздух надувает мыльные пузыри, пусть даже и небольшие, то нужно менять сердцевину клапана. Проще всего купить его в автомагазине или в спорттоварах, сердцевина в клапане идентична той, что применяется в шинах автомобилей и велосипедов.
Нюансы подключения гидроаккумулятора
Устройство с грушевидной емкостью предполагает, что внутри нее находится вода, а не воздух. Эта особенность дает преимущество над модификацией с плоской мембраной. Причина в том, что в последнем случае жидкость контактирует с металлом, из которого изготовлен корпус бака. В итоге появляются очаги коррозии. Это нужно учитывать при выборе модели.
Кроме того, «грушу» проще поменять, если она выйдет из строя. Обычно это происходит через 10-15 лет после подключения циркуляционного насоса с гидроаккумулятором. Кроме проблемы выбора, при монтаже нужно учитывать следующие аспекты:
- Точка монтирования должна располагаться на максимально возможной высоте. В идеале это чердак дома. Данный фактор позволяет увеличить давление в трубопроводе.
- Несмотря на то, что фланцы оцинкованные, а корпус окрашен, помещение, где устанавливается гидроаккумулятор должно быть сухим. Повышенная влажность приведет к появлению конденсата, ржавчины и преждевременному выхода оборудования из строя.
- Подключать лучше при помощи гибких шлангов в нержавеющей оплетке. Крепить стоит накидными дюймовыми гайками.
- Входная труба – место врезки фильтра грубой очистки, который не даст возможности ржавчине, окалине и прочим твердым взвешенным частицам попасть в емкость и повредить мембрану.
- На входе монтируется шаровый кран, с помощью которого можно отсечь разводку от подающей трассы, если придется ее ремонтировать или обслуживать насос. Вода в доме будет все равно.
Перед покупкой необходимо произвести предварительные расчеты. Они заключаться в определении требуемых рабочих параметров и характеристик гидробака. Обязательно посмотри это видео, там человек рассказывает как самостоятельно выбрать бак.
Мнение «чем больше емкость, тем лучше» – неверное. Слишком большой запас воды приведет к ее застаиванию. В результате могут размножиться вредные бактерии, образоваться осадок, появиться неприятный запах. Места такой бак занимает много, весит ответственно. Если потребление небольшое, а электроэнергия отключается редко, покупка такого оснащения нецелесообразна.
Слишком малая емкость неэффективна, так как насос будет включаться часто, что неблагоприятно сказывается на сроке службы. Для расчетов применяется специальная формула. В качестве альтернативного метода определения требуемого объема бака используют соответствие мощности насосной станции и размера емкости. Больше производительность – больше размер бака.
Для этого используют специальные таблицы. Если условия совсем стесненные, имеет смысл рассмотреть возможность приобретение насоса с плавным пуском, и не тратить деньги на гидроаккумулятор. Но если есть возможность установить оба элемента, преимущества будут заключаться еще и в экономии. Но главное, такая система будет работать долго и бесперебойно.
Как выбрать гидроаккумулятор
Прежде всего, надо определиться для какой системы планируется использовать гидроаккумулятор.
- Для прибора, который будет следить за подачей холодной воды, надо исходить из количества человек, проживающих в доме и по нормам расхода холодной и питьевой воды на одного человека приобрести подходящий гидроаккумулятор.
- Агрегат, подающий горячую воду, также приобретается после расчета расхода горячей воды на одного человека в сутки.
- Гидроаккумулятор, обеспечивающий бесперебойную работу отопительной системы, выбирается исходя из площади отапливаемых помещений. В зависимости от этого выбирается емкость гидробака.
Также необходимо учесть, что работа всего агрегата основана на использовании мембранной емкости, которая находится внутри гидробака.
Выбор гидроаккумулятора
Именно от ее живучести зависит срок службы всей системы. Для холодной воды лучше приобрести бак с мембраной из изобутированной резины, вода из которой безопасна для использования при приготовлении пищи.
Далее, делая выбор, нужно уделить внимание фланцу, который обеспечивает крепление системы подачи воды. Его качество влияет на срок работы гидроаккумулятора
Фланец гидроаккумулятора
Чем качественнее фланец, тем дольше будет работать гидроаккумулятор. Изготавливается из оцинкованной стали, нержавейки или композиционной пластмассы.
Расчет оптимального объема гидробака
ГОСТа по объему гидробака не существует. Каждый выбирает емкость для использования воды индивидуально. Исходить надо из двух параметров.
Размеры гидробака
- Размер подсобного помещения, куда будет устанавливаться как минимум один гидробак. Для примера, размер бака на 100 литров – это бочка, стоящая вертикально, высотой около 850 мм, и диаметром 450 мм.
- Далее нужно просчитать потребляемое количество воды каждым членом семьи (примерно). Также, учесть расход воды при стирке, мойке посуды и других хозяйственных нуждах. В любом случае, даже если при расчетах была допущена ошибка, всегда можно заменить бак с увеличением его емкости.
Устройство и назначение гидробака
Гидроаккумулятор, который иначе называют гидробаком или мембранным баком, — это герметичная металлическая ёмкость, в которую помещена частично заполненная водой эластичная мембрана грушевидной формы. По сути, мембрана, помещенная в корпус гидробака и прикрепленная к его корпусу фланцем с патрубком, разделяет его ёмкость на две части: водную и воздушную.
При увеличении объема воды в гидробаке естественным образом уменьшается объем воздуха. В результате повышается давление в поставляющей воду системе. При достижении заданных пользователем параметров давления оно фиксируется реле, которое планомерно подает команду на отключение насоса.
Галерея изображений Фото из
Гидроаккумулятор — металлический бак, внутрь которого помещена эластичная мембрана в форме колбы, заполняемая водой. Остаток пространства между колбой и корпусом занимает газ или воздух
Изменение объема воды в колбе и воздуха в корпусе фиксируется автоматикой, которая контролирует циклы включения/отключения насоса
Гидробаки используются как в составе систем с погружным насосом, так и в паре с поверхностным. В обоих случаях они требуются для автоматизации работы системы
Гидроаккумуляторы устанавливают либо на входе водопровода в дом, либо возле водозаборной скважины непосредственно в кессоне
На входном патрубке в гидробак устанавливается обратный клапан, предотвращающий отток воды обратно в выработку после остановки насоса
Оптимальным местом для установки манометра считается выход из гидроаккумулятора, требующийся для контроля параметров давления в системе
В обустройства дач и небольших загородных домов используются гидробаки емкостью от 12 до 24 л. Для работы в паре с погружными насосами объем берут больше, рассчитывают исходя из технических характеристик конкретного агрегата
Если для нормальной работы автономной системы требуется резерв воды в 300 — 500л, то схему с гидробаком дополняют большим гидроаккумулятором, готовым или самодельным накопителем
Компоненты системы водоснабжения с гидробаком
Гидоаккумулятор в составе насосной станции
Установка гидроаккумулятора в кессоне
Гидроаккумулятор на вводе водопровода в дом
Расположение обратного клапана
Место установки манометра
Стандарты объема гидроаккумулятора
Система для резервного запаса воды
Корпус бака выполнен из металла, но вода не контактирует с ним: она заключена внутрь камеры-мембраны, которую производят из прочного резинового бутила. Этот стойкий к воздействию бактерий материал помогает воде не терять тех качеств, которые предъявляются к ней санитарными и гигиеническими нормами. Питьевая вода при взаимодействии с резиной сохраняет все свои замечательные свойства.
Вода в мембранный бак попадает через присоединительный патрубок, снабженный резьбовым соединением. Напорный патрубок и выход соединительного водопровода должны, в идеале, иметь одинаковые диаметры. Это условие позволяет избегать дополнительных гидравлических потерь внутри трубопровода системы.
В тех гидроаккумуляторах, которые входят в состав бытовых систем водоснажбения, используется воздух. Если же это устройство предназначено для производственного применения, в него закачивают газ
Чтобы регулировать давление внутри устройства, в воздушной камере предусмотрен специальный пневмоклапан. Воздух накачивается в отведенный для него отсек через обычный автомобильный ниппель. Кстати, через него можно не только докачать воздух, но, при необходимости, и стравить его излишки.
Закачивают воздух внутрь мембранного бака, используя для этой цели компактный автомобильный или простой велосипедный насос. При поступлении воды в резиновую грушу сжатый воздух оказывает её напору сопротивление, не позволяя мембране прорваться. Давление внутри гидроаккумулятора тоже регулируется с помощью сжатого воздуха.
Гидроаккумулятор состоит из следующих элементов: 1 – металлический корпус, 2 — резиновая мембрана, 3 – фланец, снабженный клапаном, 4 – ниппель, через который можно закачать воздух, 5 – воздух под давлением, 6 – ножки, 7 – установочная платформа для насоса
Установка кессона
Кессонная яма является одним из методов обвязки. Предполагается, что оборудование и оголовок будут спрятаны. В грунте копается приямок, где размещается верхняя часть обсадной трубы.
Схема реализуется несколькими способами:
- Кессон из металла. Сталь сейчас является довольно дорогим материалом, но она позволяет добиться хорошей герметичности. Снаружи необходимо нанести состав от коррозии. Сборку можно выполнить самостоятельно без привлечения спецтехники. Потребуется только сварочный аппарат.
- Железобетонные кольца. Монтаж осуществляется довольно быстро. Но такое обустройство не позволяет добиться хорошей гидроизоляции. Нужно всего одно или два кольца, которые затем накрываются бетонной крышкой с люком. На дно стелется каркас из арматуры и заливается бетоном.
- Кессон из пластика. Это лёгкий и долговечный материал, который может разрушиться только от механического воздействия. Конструкция полностью герметична.
Как правильно выбрать гидробак
Гидробак – ёмкость, основным рабочим органом которой является мембрана. От её качества зависит, сколько времени прослужит устройство от момента подключения до первого ремонта.
Лучшими считаются изделия из пищевой (изобутированной) резины. Металл корпуса изделия важен только для расширительных баков. Там же, где вода содержится в груше, характеристики металла не имеют решающего значения.
Если не обратить особого внимания на толщину фланца вашего приобретения, то уже через год-полтора, а не через 10-15 лет, как вы планируете, придется покупать совершенно новое устройство или, в лучшем случае, менять сам фланец
При этом гарантия на бак составляет всего-то год при заявленном сроке эксплуатации в 10-15 лет. Так что дыра появится как раз после истечения гарантийного срока. И запаять или заварить тонкий металл будет невозможно. Можно, конечно, попытаться отыскать новый фланец, но, скорее всего, понадобится новый бак.
Чтобы избежать подобных напастей, следует искать бак, фланец которого сделан из нержавейки или из толстой оцинковки.
Расчет параметров гидробака
В большинстве случаев включений, гидробаки для водоснабжения устанавливают по принципу: чем больше объем, тем лучше. Но слишком большой объем не всегда оправдан: гидробак займет много полезного места, вода в нем будет застаиваться, и если перебои с электроэнергией бывают очень редко, в нем просто нет необходимости. Слишком маленький гидробак также неэффективен – если используется мощный насос, то он будет часто включаться и выключаться и быстро выйдет из строя. Если возникает ситуация, когда пространство для монтажа ограничено или финансовые средства не позволяют приобрести накопительный бак большой емкости – можно рассчитать его минимальный объем по приведенной ниже формуле.
Как правильно в системе водоснабжения рассчитать объем гидробака
В последнее время на рынке появились современные высокотехнологичные электронасосы с плавным пуском и остановкой, частотным регулированием скорости вращения рабочих колес в зависимости от водопотребления. В этом случае необходимость в гидравлическом баке с большим объемом отпадает – плавный пуск и регулировка не вызывают гидроударов, как в системах с обычными электронасосами. Автоматические блоки управления высокотехнологичных устройств с частотным управлением имеют встроенный гидробак очень маленького объема, рассчитанный на свою насосную группу.
Таблица рассчитанных значений давления и объема гидробака в зависимости от режимов работы поставляющей воду линии
Нюансы выбора напорного бака
При покупке гидроаккумулятора важно уточнить основные нюансы, принципы, схему работы и устройства выбранного агрегата. Главные факторы, которыми нужно руководствоваться при выборе модели гидроаккумулятора, — это рабочее давление в водопроводе, высота дома и расчеты объема жидкости ежедневного потребления
Для наглядности заметим, как варьируется объем устройства из расчета расхода воды:
Гидроаккумулятор объемом 25 литров — оптимальное решение для 3 источников потребления воды, из расчета производительности насосного оборудования не более 2 м3/ч
Это может быть стиральная машина, унитаз или раковина, не важно;. Средний объем 50 литров — используется из расчета потребителей от 4 до 8
Учтите, что производительность насоса соответственно тоже увеличивается, но не должна превышать 3,50 м3/ч
Средний объем 50 литров — используется из расчета потребителей от 4 до 8. Учтите, что производительность насоса соответственно тоже увеличивается, но не должна превышать 3,50 м3/ч.
Повышенный объем гидроаккумулятора (свыше 100 литров) предусматривает наличие 10 и более потребителей, из расчета использования насосного оборудования производительностью до 4,50 м3/ч.
Обвязка расширительного бака
Перед тем, как подключить гидроаккумулятор для систем индивидуального водоснабжения, готовят комплектующие: автоматические приборы, фильтры и переходные муфты для подсоединения труб ПНД. После подсоединения электронасоса к водопроводу из ПНД при помощи переходных пластиковых муфт и размещения его в скважине, дальнейшие работы по сборке проводят в следующей последовательности:
- На выходе водопроводной трубы из насоса устанавливают шаровый кран и фильтр грубой очистки для удаления песка из воды.
- После фильтра устанавливают тройник с диаметром отверстий, подходящих для подключения автоматики. В его верхний отвод вкручивают переходную муфту для подключения реле.
- Для присоединения к электронасосу реле давления и манометра применяется стандартный пятивходовой штуцер, который подключают к тройнику при помощи переходника.
- На выходе штуцера с наружной резьбой диаметром 1 дюйм устанавливают шаровый кран с накидной гайкой — это позволит производить ремонт и замену узлов, не сливая воду из всей водопроводной магистрали.
- К выходному отверстию штуцера с внутренней резьбой 1 дюйм при помощи гибкой подводки присоединяют гидроаккумулятор.
- Далее в пятивыводной штуцер устанавливают манометр и реле давления, в тройник вкручивают реле сухого хода.
- В конце подключают электрический кабель питания к реле — монтаж автоматики на этом можно считать законченным.
Многие предпочитают устанавливать всю автоматику с помощью соединительных штуцеров непосредственно на выходе гидроаккумулятора – такая методика не требует подводного шланга.

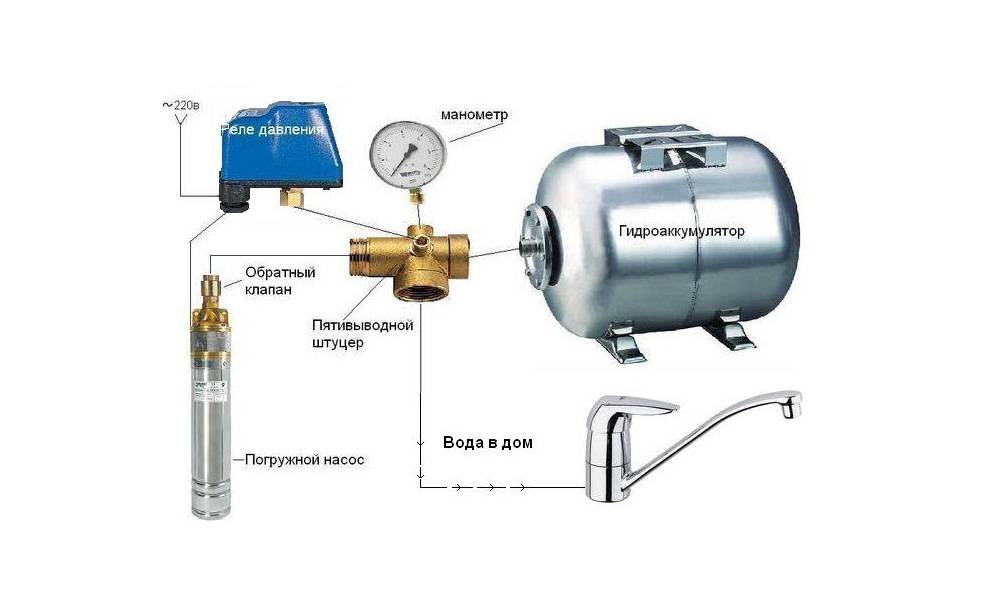

Рис. 11 Как установить гидроаккумулятор в линию
Гидробак является основным узлом в автоматических системах управления электронасосами, необходимым для снижения нагрузки на водопроводную магистраль и уменьшения циклов срабатывания насосного оборудования. Его соединение с трубопроводом и настройку довольно просто сделать своими руками при использовании простейшего сантехнического инструмента. Для правильного выбора расширительного бака можно использовать не слишком сложную формулу или определить его параметры приблизительно в зависимости от объема подачи или мощности насосного оборудования.
Схема подключения гидроаккумулятора
В зависимости от возложенных функций, схема подключения гидроаккумулятора к водопроводной системе может быть разной. Самые популярные схемы подключения гидроаккумуляторов приведены ниже.
Схема обвязки повысительной насосной станции
Такие насосные станции устанавливаются там, где присутствует большое водопотребление. Как правило, один из насосов на таких станциях работает постоянно.
На повысительной насосной станции гидроаккумулятор служит для уменьшения скачков давления во время включения дополнительных насосов и для возмещения небольших водоразборов.
Еще такая схема широко применяется, когда в системе водоснабжения происходит частое прерывание подачи электроэнергии на повысительные насосы, а присутствие воды жизненно необходимо. Тогда запас воды в гидроаккумуляторе спасает положение, играя роль резервного источника на этот период.
Чем больше и мощнее насосная станция, и чем большее давление она должна поддерживать, тем больше должен быть объем гидрроаккумулятора, исполняющего роль демпфера.Буферная емкость гидробака тоже зависит от объема необходимого запаса воды, и от разницы в давлении при включении и отключении насоса.
Схема для погружного насоса
Для длительной и бесперебойной работы погружной насос должен совершать от 5 до 20 включений в час, что указывается в его технических характеристиках.
При падении давления в водопроводной системе до минимального значения автоматически включается реле давления, а при максимальном значении – отключается. Даже самый минимальный расход воды, особенно в малых системах водоснабжения, может понизить давление до минимума, что моментально даст команду для включения насоса, ведь утечка воды компенсируется насосом моментально, а через несколько секунд, при пополнении запаса воды, реле отключит насос. Таким образом, при минимальном водопотреблении, насос будет работать почти вхолостую. Такой режим работы неблагоприятно сказывается на работе насоса и может быстро вывести его из строя. Положение может исправить гидроаккумулятор, который всегда имеет нужный запас воды и успешно компенсирует незначительный ее расход, а также защитит насос от частого включения.
Кроме этого, гидроаккумулятор, подключенный к схеме, сглаживает резкое повышение давления в системе при включении погружного насоса.
Объем гидробака выбирается в зависимости от частоты включений и мощности насоса, расхода воды в час и высоты его установки.
Подключение гидроаккумулятора к водонагревателю
Для накопительного водонагревателя в схеме подключения гидроаккумулятор играет роль расширительного бака. Нагреваясь, вода расширяется, увеличивая объем в системе водоснабжения, а так как она не имеет свойства сжиматься, то самый минимальный рост объема в замкнутом пространстве увеличивает давление и может привести к разрушению элементов водонагревателя. Здесь тоже придет на помощь гидробак. Его объем напрямую будет зависеть и увеличиваться от увеличения объема воды в водонагревателе, повышения температуры нагреваемой воды и роста максимально допустимого давления в системе водопровода.
Подключение гидроаккумулятора к насосной станции
Гидроаккумулятор подключается перед повысительным насосом по ходу воды. Он нужен для предохранения от резкого снижения давления в сети водоснабжения в момент включения насоса.
Вместимость гидроаккумулятора для насосной станции будет тем больше, чем больше используется воды в системе водоснабжения и чем меньше разница между верхней и нижней шкалой давления в водопроводе перед насосом.
