Способы гидравлического расчета систем отопления

Продуктивность обогревательных систем

Каждый владелец дома должен не только знать, как рассчитать теплопотери, но и чем именно будут полезны полученные сведения. Сравнивая данные калькулятора теплопотерь по разным комнатам, можно определить насколько продуктивным является использование обогревательных систем. При получении оптимальных показателей для нескольких помещений и неудовлетворительных результатов по остальным комнатам можно сделать полезные выводы.

Полученный коэффициент укажет на необходимости дополнительного утепления или замены окон. В помещениях, защищенных от холода, следует установить термостат на систему обогрева. Это позволит регулировать температуру и создать нужные условия для комфортного проживания. Также пригодится точный расчет и владельцам коммерческих построек офисного типа, которые желают создать оптимальную рабочую атмосферу в зимние периоды для своих коллег и подчиненных.

Виды систем отопления

Задачи инженерных расчётов такого рода осложняются высоким разнообразием систем отопления, как с точки зрения масштабности, так и в плане конфигурации. Различают несколько видов отопительных развязок, в каждой из которых действуют свои закономерности:

1. Двухтрубная тупиковая система — наиболее распространённый вариант устройства, неплохо подходящий для организации как центральных, так и индивидуальных контуров обогрева.

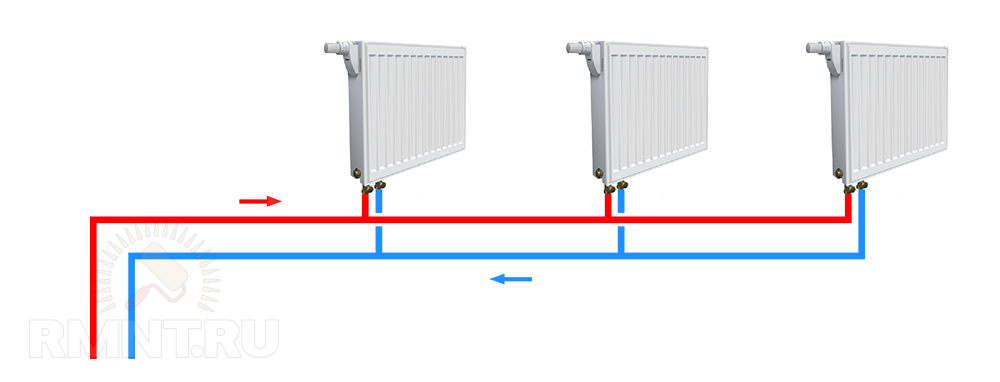

Двухтрубная тупиковая система отопления

2. Однотрубная система или «Ленинградка» считается лучшим способом устройства гражданских отопительных комплексов тепловой мощностью до 30–35 кВт.

Однотрубная система отопления с принудительной циркуляцией: 1 — котёл отопления; 2 — группа безопасности; 3 — радиаторы отопления; 4 — кран Маевского; 5 — расширительный бак; 6 — циркуляционный насос; 7 — слив

3. Двухтрубная система попутного типа — наиболее материалоёмкий вид развязки отопительных контуров, отличающийся при этом наивысшей из известных стабильностью работы и качеством распределения теплоносителя.

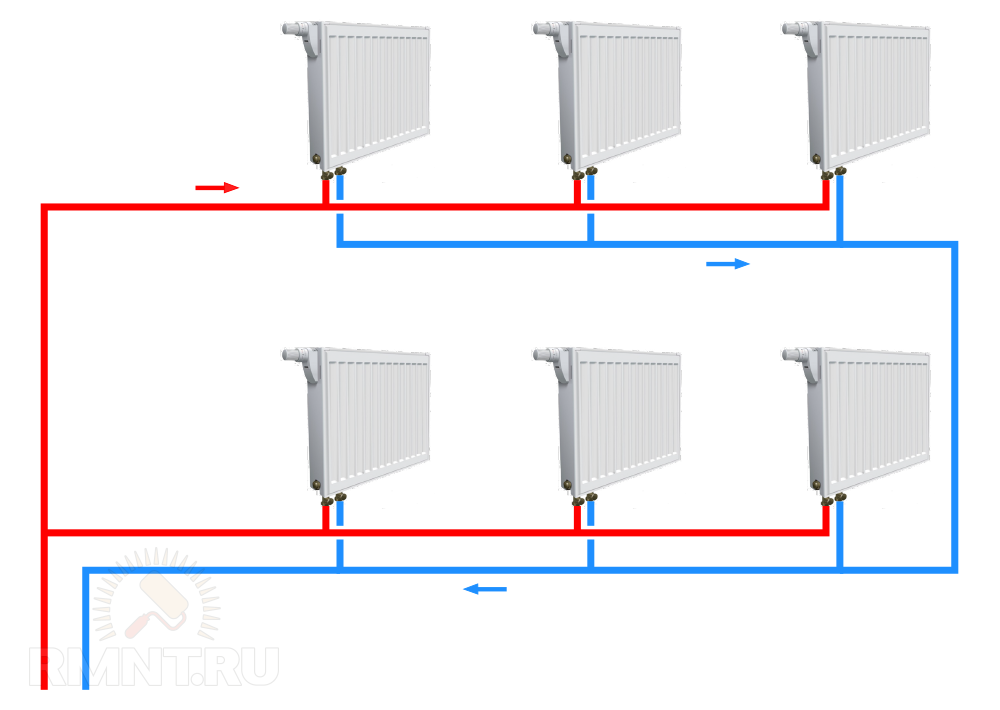

Двухтрубная попутная система отопления (петля Тихельмана)

4. Лучевая разводка во многом схожа с двухтрубной попуткой, но при этом все органы управления системой вынесены в одну точку — на коллекторный узел.

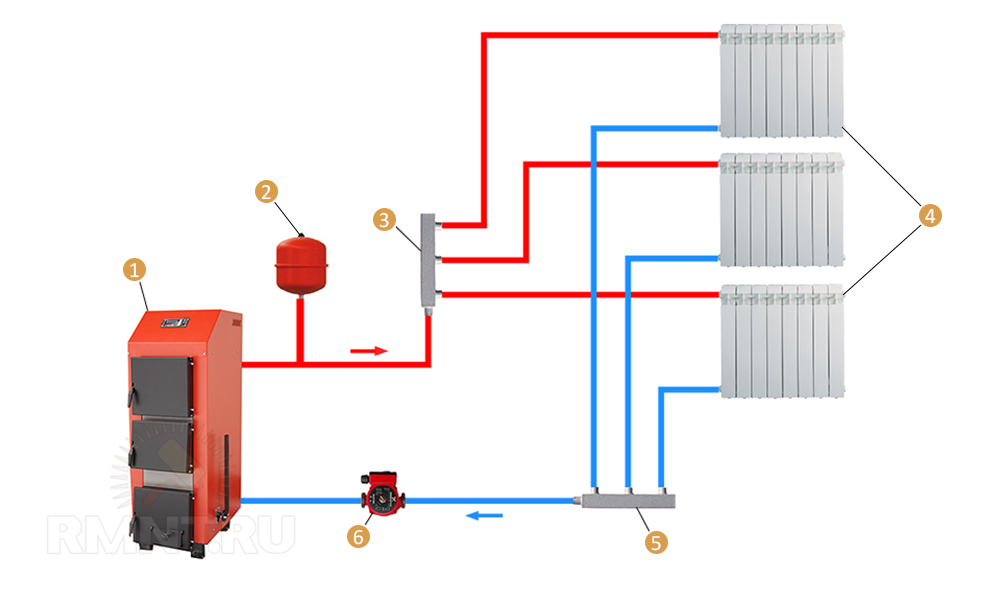

Лучевая схема отопления: 1 — котёл; 2 — расширительный бак; 3 — коллектор подачи; 4 — радиаторы отопления; 5 — коллектор обратки; 6 — циркуляционный насос

Прежде чем приступить к прикладной стороне расчётов, нужно сделать пару важных предупреждений. В первую очередь нужно усвоить, что ключ к качественному расчёту лежит в понимании принципов работы жидкостных систем на интуитивном уровне. Без этого рассмотрение каждой отдельно взятой развязки превращается в переплетение сложных математических выкладок. Второе — практическая невозможность изложить в рамках одного обзора больше, чем базовые понятия, за более подробными разъяснениями лучше обратиться к такой литературе по расчёту отопительных систем:

• Пырков В. В. «Гидравлическое регулирование систем отопления и охлаждения. Теория и практика» 2-е издание, 2010 г.
• Р. Яушовец «Гидравлика — сердце водяного отопления».
• Пособие «Гидравлика котельных» от компании De Dietrich.
• А. Савельев «Отопление дома. Расчёт и монтаж систем».

Этапы проектирования отопительных систем

Гидравлический вместе с тепловым расчетом считаются одними из базовых в процессе создания работоспособной внутридомовой системы теплоснабжения. Главная задача гидравлического расчета — обеспечить соответствие расчётных расходов с ее реальными рабочими показателями. Объем теплоносителя, циркулирующего в сети должен сформировать устойчивый тепловой баланс, обеспечивающий необходимую санитарную температуру внутри здания.

Гидравлический расчет системы отопления состоит из системы вычислений, способных установить важные характеристики тепловой сети:

• Минимально допустимые внутренние диаметры труб и объем теплоносителя, который способен пропустить выбранный сортамент и типоразмер трубопроводов;
• все гидравлические потери на рассчитываемых участках;
• условия гидромеханической наладки;
• общие потери напора воды;
• оптимизированный объем воды.

В соответствии с полученными расчетными данными, выполняют подбор электронасосов  и типоразмеры прямых и обратных труб.

Динамические параметры теплоносителя

Переходим к следующему этапу расчетов – анализ потребления теплоносителя. В большинстве случаев система отопления квартиры отличается от иных систем – это связанно с количеством отопительных панелей и протяженностью трубопровода. Давление используется в качестве дополнительной “движущей силы” потока вертикально по системе.

В частных одно- и многоэтажных домах, старых панельных многоквартирных домах применяются системы отопления с высоким давлением, что позволяет транспортировать теплоотдающее вещество на все участки разветвлённой, многокольцевой системы отопления и поднимать воду на всю высоту (до 14-ого этажа) здания.

Напротив, обычная 2- или 3- комнатная квартира с автономным отоплением не имеет такого разнообразия колец и ветвей системы, она включает не более трех контуров.

А значит и транспортировка теплоносителя происходит с помощью естественного процесса протекания воды. Но также можно использовать циркуляционные насосы, нагрев обеспечивается газовым/электрическим котлом.

Рекомендуем применять циркуляционный насос для отопления помещений более 100 м2. Монтировать насос можно как до так и после котла, но обычно его ставят на “обратку” – меньше температура носителя, меньше завоздушенность, больше срок эксплуатации насоса

Специалисты в сфере проектирования и монтажа систем отопления определяют два основных подхода в плане расчёта объёма теплоносителя:

1. По фактической емкости системы. Суммируются все без исключения объёмы полостей, где будет протекать поток горячей воды: сумма отдельных участков труб, секций радиаторов и т.д. Но это достаточно трудоёмкий вариант.
2. По мощности котла. Здесь мнения специалистов разошлись очень сильно, одни говорят 10, другие 15 литров на единицу мощности котла.

С прагматичной точки зрения нужно учитывать, тот факт что наверное система отопления будет не только подавать горячую воду для комнаты, но и нагревать воду для ванной/душа, умывальника, раковины и сушилки, а может и для гидромассажа или джакузи. Этот вариант попроще.

Поэтому в данном случае рекомендуем установить 13,5 литров на единицу мощности. Умножив этот число на мощность котла (8,08 кВт) получаем расчётный объём водяной массы – 109,08 л.

Вычисляемая скорость теплоносителя в системе является именно тем параметром, который позволяет подбирать определённый диаметр трубы для системы отопления.

Она высчитывается по следующей формуле:

V = (0,86*W*k)/t-to,

где:

• W – мощность котла;
• t – температура подаваемой воды;
• to – температура воды в обратном контуре;
• k – кпд котла (0,95 для газового котла).

Подставив в формулу расчетные данные, имеем: (0.86 * 8080* 0.95)/80-60 = 6601,36/20=330кг/ч. Таким образом за один час в системе перемещается 330 л теплоносителя (воды), а ёмкость системы около 110 л.

Пример гидравлического расчета системы отопления

Для начала гидравлического расчета однотрубной системы отопления образовываются два кольца отопительной системы, которое больше — называется первым. Разбивают все кольца на участки, нумеровать нужно от начала общего трубопровода. Для того чтобы не нарушалась циркуляция, необходимо делать вычисления для подачи и обратки параллельно. Сначала рассчитаем расход теплоносителя, для этого необходимы следующие данные:

• Нагрузка определенного участка отопительной системы;
• При какой температуре подается теплоноситель;
• При какой температуре движется обратно теплоноситель;
• Теплоемкость воды постоянная величина и равна 4,2 кДж/кг*градусов Цельсия.

Если предположить, что нагрузка на определенный участок равна 1000 Ватт, тогда можно при помощи специальных таблиц выбрать нужный диаметр труб для обогрева помещения

Обязательно обратите внимание: диаметр начинающей трубы самый большой, а чем дальше он уходит, тем меньше он становится. Двигаться теплоноситель должен со скоростью от 0,2 до 1,5 м/сек. Если движение будет меньше, тогда система завоздушится, если больше будет шуметь трубопровод

Оптимальной считается скорость 0,5-0,7 м/сек

Если движение будет меньше, тогда система завоздушится, если больше будет шуметь трубопровод. Оптимальной считается скорость 0,5-0,7 м/сек.

В любой системе отопления есть потери напора, это происходит при трении в трубе, радиаторе и арматуре. Для расчета этой величины, необходимо следующие показатели просуммировать:

• Скорость теплоносителя;
• Плотность воды;
• Длину трубы на определенном участке системы;
• Потерю напора в трубе;
• Суммарная величина сопротивления теплоносителя.

Для того чтобы получить общую сумму сопротивления необходимо сложить показатели сопротивления на всех участках трубопровода.

Вычисление местных сопротивлений

Местные сопротивления возникают в трубе и арматуре. На величину данных показателей влияют:

• шероховатость внутренней поверхности трубы;
• наличие мест расширения или сужения внутреннего диаметра трубопровода;
• повороты;
• протяженность;
• наличие тройников, шаровых кранов, приборов балансировки и их количество.

Сопротивление рассчитывается для каждого участка, который характеризуется постоянным диаметром и неизменным расходом теплоносителя (в соответствии с тепловым балансом помещения).

Исходные данные для расчета:

• длина расчетного участка – l, м;
• диаметр трубы – d, мм;
• заданная скорость теплоносителя – u, мм;
• характеристики регулирующей арматуры, предоставляемые производителем;
• коэффициент трения (зависит от материала трубы), λ;
• потери на трение – ∆Pl, Па;
• плотность теплоносителя (расчетная) – ρ = 971,8 кг/м 3 ;
• толщина стенки трубы – dн х δ, мм;
• эквивалентная шероховатость трубы – kэ, мм.

Гидравлическое сопротивление – ∆P на участке сети рассчитывается по формуле Дарси-Вейсбаха.

Символ ξ в формуле означает коэффициент местного сопротивления.

Если в доме стоит печка, отопить она сможет лишь небольшое помещение. Установка батарей отопления в частном доме большой площади обязательна, так как в противном случае отдаленные от печи комнаты отапливаться не будут.

Основные характеристики газового котла Buderus представлены в этом обзоре.

О том, как запустить газовый котел, расскажем в этой статье.

Теория гидравлического расчета системы отопления

Теория гидравлики

Теоретически ГР отопления основан на следующем уравнении:

ΔP = R•l + z

Данное равенство справедливо для конкретного участка.

Расшифровывается это уравнение следующим образом:

• ΔP — линейные потери давления.
• R — удельные потери давления в трубе.
• l — длина труб.
• z — потери давления в отводах, запорной арматуре.

Из формулы видно, что потери давления тем больше, чем она длиннее и чем больше в ней отводов или других элементов, уменьшающих проход или меняющих направление потока жидкости.

Давайте выведем чему равны R и z. Для этого рассмотрим еще одно уравнение, показывающее потери давления от трения об стенки труб:

ΔP_трение = (λ/d)*(v²ρ/2)

Это уравнение Дарси — Вейсбаха. Давайте расшифруем его:

• λ — коэффициент, зависящий от характера движения трубы.
• d — внутренний диаметр трубы.
• v — скорость движения жидкости.
• ρ — плотность жидкости.

Из этого уравнения устанавливается важная зависимость — потери давления на трение тем меньше, чем больше внутренний диаметр труб и меньше скорость движения жидкости.

Причем, зависимость от скорости здесь квадратичная. Потери в отводах, тройниках и запорной арматуре определяются по другой формуле:

ΔP_{арматура} = ξ*(v²ρ/2)

Здесь:

• ξ — коэффициент местного сопротивления (далее КМС).
• v — скорость движения жидкости.
• ρ — плотность жидкости.

Из данного уравнения также видно, что падение давления возрастает с увеличением скорости жидкости.

Также, стоит сказать, что в случае применения низкозамерзающего теплоносителя также будет играть важную роль его плотность — чем она выше тем тяжелее циркуляционному насосу.

Поэтому при переходе на «незамерзайку» возможно придется заменить циркуляционный насос.

Из всего вышеизложенного выведем следующее равенство:

ΔP =ΔP_трение +ΔP_{арматура}=((λ/d)(v²ρ/2)) + (ξ(v²ρ/2)) = ((λ/α)l(v²ρ/2)) + (ξ*(v²ρ/2)) =  R•l + z;

Отсюда получаем следующие равенства для R и z:

• R = (λ/α)*(v²ρ/2) Па/м;
• z = ξ*(v²ρ/2) Па;

Теперь давайте разберемся в том, как используя эти формулы рассчитать гидравлическое сопротивление.

Транспортировка горячей воды

Алгоритм схемы расчета установлен нормативно-технической документацией, государственными и санитарными нормами и выполняется в строгом соответствии с установленным порядком.

В статье приведен пример расчета гидравлического расчета теплосети. Процедуру выполняют в следующей последовательности:

1. На утвержденной схеме теплоснабжения города и района отмечаются узловые точки расчета, источник тепла, трассировку инженерных систем с указанием всех ответвлений, подключенных объектов потребителей.
2. Уточняют границы балансовой принадлежности сетей потребителя.
3. Присваивают номера участку по схеме, начиная нумерацию от источника к конечному потребителю.

Система нумерации должна четко подразделять виды сетей: магистральные внутриквартальные, междомовые от теплового колодца и до границ балансовой принадлежности, при этом участок устанавливается как отрезок сети, заключенный двумя ответвлениями.

На схеме указывают все параметры гидравлического расчета магистральной тепловой сети от ЦТП:

• Q — ГДж/час;
• G м3/час;
• Д – мм;
• V — м/с;
• L — длина участка, м.

Расчет диаметра устанавливается по формуле.

Пример расчета гидравлики отопления

Приведем пример гидравлического расчета системы отопления. Возьмем отдельный участок трубопровода, на котором наблюдается стабильная теплопотеря. Диаметр труб не меняется.

Определить этот участок следует, основываясь на данных о тепловом балансе помещения, в котором он находится

Важно помнить – нумерация участков начинается от источника тепла. Помечаем связующие узлы, присутствующие на подающем участке магистрали прописными буквами

Принципиальная схема отопления

В случае если на магистрали присутствуют узлы – их следует пометить небольшим штрихом. Используем арабские цифры для определения узловых точек, которые присутствуют в участках ответвления. При горизонтальной отопительной системе каждая из точек соответствует номеру этажа здания. В случае применения вертикальной системы значение точки соответствует значению стояка. Узлы, в которых происходит сбор потока, также следует отмечать штрихами. Следует отметить, что номера непременно должны состоять из двух цифр. Первая из них означает начало участка, ну а вторая, соответственно, – конец.

Для определения протяженности всех участков трубопровода следует использовать предварительно составленную детальную план-смету. При ее  создании следует придерживаться точности 0,1 м. При этом тепловой поток участка, в котором происходят вычисления, равен тепловой нагрузке, отдаваемой теплоносителем в данном сегменте системы.

Показатели гидравлического расчета расчетного циркуляционного контура с учетом потерь давления на местные сопротивления на участках

Принцип гидравлического расчета для системы отопления

На этом этапе расчетов необходимо подобрать нужные параметры отопительных труб, такие как их длина и диаметр, а также осуществить балансировку всей системы посредством клапанов радиатора. Подобные вычисления также позволят определить оптимальную мощность такого функционального элемента системы, как электрический насос циркуляции.

Итоги гидравлических расчетов позволяют узнать следующие показатели: М – объем воды, который расходуется в процессе работы (измеряется в кг/с), DP1, DP2… DPn – это тот напор, который теряется при прохождении теплоносителя от котла к каждому из радиаторов. Как следствие, расход воды можно высчитать по следующей формуле: M = Q/Cp * DPt Q, где Ср – это параметр удельной теплоемкости теплоносителя, который равен в среднем 4,19 кДж, а DPt – это разница температур воды на входе в котел и на выходе из него.

Последовательность выполнения гидравлического расчета

1. Выбирается главное циркуляционное кольцо системы отопления (наиболее невыгодно расположенное в гидравлическом отношении). В тупиковых двухтрубных системах это кольцо, проходящее через нижний прибор самого удаленного и нагруженного стояка, в однотрубных – через наиболее удаленный и нагруженный стояк.

Например, в двухтрубной системе отопления с верхней разводкой главное циркуляционное кольцо пройдет от теплового пункта через главный стояк, подающую магистраль, через самый удаленный стояк, отопительный прибор нижнего этажа, обратную магистраль до теплового пункта.

В системах с попутным движением воды в качестве главного принимается кольцо, проходящее через средний наиболее нагруженный стояк.

2. Главное циркуляционное кольцо разбивается на участки (участок характеризуется постоянным расходом воды и одинаковым диаметром). На схеме проставляются номера участков, их длины и тепловые нагрузки. Тепловая нагрузка магистральных участков определяется суммированием тепловых нагрузок, обслуживаемых этими участками. Для выбора диаметра труб используются две величины:

а) заданный расход воды;

б) ориентировочные удельные потери давления на трение в расчетном циркуляционном кольце R_ср.

Для расчета R_cp необходимо знать длину главного циркуляционного кольца и расчетное циркуляционное давление.

3. Определяется расчетное циркуляционное давление по формуле

, (5.1)

где— давление, создаваемое насосом, Па. Практика проектирования системы отопления показала, что наиболее целесообразно принять давление насоса, равное

, (5.2)

где

— сумма длин участков главного циркуляционного кольца;

— естественное давление, возникающее при охлаждении воды в приборах, Па, можно определить как

, (5.3)

где— расстояние от центра насоса (элеватора) до центра прибора нижнего этажа, м.

Значение коэффициента можно определить из табл.5.1.

Таблица 5.1 — Значение в зависимости от расчетной температуры воды в системе отопления

(),C	, кг/(м3К)
85-65	0,6
95-70	0,64
105-70	0,66
115-70	0,68

— естественное давление, возникающее в результате охлаждения воды в трубопроводах .

В насосных системах с нижней разводкой величинойможно пренебречь.

1. Определяются удельные потери давления на трение

, (5.4)

где к=0,65 определяет долю потерь давления на трение.

5. Расход воды на участке определяется по формуле

(5.5)

гдеQ – тепловая нагрузка на участке, Вт:

(t_г — t_о) – разность температур теплоносителя.

6. По величинамиподбираются стандартные размеры труб .

6. Для выбранных диаметров трубопроводов и расчетных расходов воды определяется скорость движения теплоносителя v и устанавливаются фактические удельные потери давления на трение R_ф.

При подборе диаметров на участках с малыми расходами теплоносителя могут быть большие расхождения междуи. Заниженные потерина этих участках компенсируются завышением величинна других участках.

7. Определяются потери давления на трение на расчетном участке, Па:

. (5.6)

Результаты расчета заносят в табл.5.2.

8. Определяются потери давления в местных сопротивлениях, используя или формулу:

, (5.7)

где— сумма коэффициентов местных сопротивлений на расчетном участке .

Значение ξ на каждом участке сводят в табл. 5.3.

Таблица 5.3 — Коэффициенты местных сопротивлений

№ п/п	Наименования участков и местных сопротивлений	Значения коэффициентов местных сопротивлений	Примечания

9. Определяют суммарные потери давления на каждом участке

. (5.8)

10. Определяют суммарные потери давления на трение и в местных сопротивлениях в главном циркуляционном кольце

. (5.9)

11. Сравнивают Δр с Δр_р. Суммарные потери давления по кольцу должны быть меньше величины Δр_р на

. (5.10)

Запас располагаемого давления необходим на неучтенные в расчете гидравлические сопротивления.

Если условия не выполняются, то необходимо на некоторых участках кольца изменить диаметры труб.

12. После расчета главного циркуляционного кольца производят увязку остальных колец. В каждом новом кольце рассчитывают только дополнительные не общие участки, параллельно соединенные с участками основного кольца.

Невязка потерь давлений на параллельно соединенных участках допускается до 15% при тупиковом движении воды и до 5% – при попутном.

Таблица 5.2 — Результаты гидравлического расчета для системы отопления

На схеме трубопровода

По предварительному расчету

По окончательному расчету

Номер участка

Тепловая нагрузка Q, Вт

Расход теплоносителя G, кг/ч

Длина участка l,м

Диаметрd, мм

Скоростьv, м/с

Удельные потери давления на трение R, Па/м

Потери давления на трение Δртр, Па

Сумма коэффициентов местных сопротивлений∑ξ

Потери давления в местных сопротивлениях Z

d, мм

v, м/с

R, Па/м

Δртр, Па

∑ξ

Z, Па

Rl+Z, Па

Занятие 6

Как выбор комплектующих для системы отопления влияет на гидравлический расчёт

Материал, из которого изготовлены трубы системы отопления, фитинги, а также техника их соединения, оказывает существенное влияние на гидравлический расчет.

Трубы, имеющие гладкую внутреннюю поверхность, уменьшают потери на трение при движении теплоносителя. Это даёт нам преимущества – берём трубопроводы меньшего диаметра и экономим на материале. Также уменьшаются затраты электроэнергии, необходимые для работы циркуляционного насоса. Можно взять насос меньшей мощности, т.к. за счёт меньшего сопротивления в трубопроводах требуется меньший напор.

В местах соединений «фитинг-труба», в зависимости от способа их монтажа, могут быть большие потери, или, наоборот, потери на сопротивление потоку при движении теплоносителя сведены к минимуму.

Например, если используется техника соединения методом «надвижной гильзы», т.е. развальцовывается конец трубопровода, и внутрь вставляется фитинг, то за счёт этого не происходит заужения живого сечения. Соответственно: уменьшается местное сопротивление, и уменьшаются энергетические затраты на циркуляцию воды.

Для чего он нужен?

Прежде всего, следует понимать, что старая программа контроля функционирования отопительной системы значительно отличается от современной именно по причине различного осуществления гидравлического режима. Помимо этого, современные отопительные системы отличаются использованием более качественных материалов и технологий монтажа – что также отображается на их себестоимости и экономичности. Более того, современная система позволяет совершать контроль на всех этапах и замечает даже незначительное колебание температуры.

Аксонометрическая схема системы отопления коттеджа — первые этап гидравлического расчета

• только в случае правильно выполненного монтажа будет осуществляться равномерная подача теплоносителя ко всем элементам системы. А этот показатель – залог равновесия между регулярно изменяющейся температурой воздуха снаружи и внутри помещения.
• минимализация затрат на эксплуатацию системы (в особенности – топливной) приводит к тому, что значительно снижается гидравлическое сопротивление системы отопления.
• чем больше диаметр используемых труб – тем выше будет себестоимость отопительной системы.
• система должна быть не только надежной и качественно установленной. Важным фактором является и ее бесшумность.

Какую информацию получаем после того, как сделан гидравлический расчет отопления:

• диаметр труб, применимый на различных участках системы для ее максимально эффективной работы;
• гидравлическая устойчивость системы отопления в разных сегментах отопительной системы;
• тип гидравлической связки трубопровода. В некоторых случаях для достижения максимального равновесия отдельных процессов используется специальный каркас.
• расход и давление теплоносителя во время циркуляции в отопительной системе.

Конечно, расчет гидравлического сопротивления системы отопления является довольно затратным процессом. Однако следует учитывать то, что правильность его проведения дает возможность получения максимально точной информации, необходимой для создания качественной отопительной системы. Поэтому наиболее правильным является привлечение специалиста, а не попытка произвести данный расчет самостоятельно.

Пример рабочей схемы в программе при выполнении гидравлического расчета

Перед тем, как будет проведен гидравлический расчет системы отопления онлайн, следует получить такие данные:

равновесие показателей тепла во всех помещениях, которые необходимо будет отапливать;
наиболее подходящий тип отопительных приборов, прорисовать на предварительном плане отопительной системы их детальное расположение;
определение типа и диаметра используемых для монтажа системы труб;
разработка плана запорного и направляющего каркасов

Помимо этого, важно до мелочей продумать расположение в системе всех элементов – от генераторов тепла до вентилей, стабилизаторов давления и датчиков контроля уровня температуры теплоносителя;
создание максимально детального плана системы, на котором будут указаны все ее элементы, а также длина и нагрузка сегментов;
определить расположение замкнутого контура.. Пример таблицы с полученными данными гидравлического расчета

Пример таблицы с полученными данными гидравлического расчета

Как работать в EXCEL

Использование таблиц Excel очень удобно, поскольку результаты гидравлического расчёта всегда сводятся к табличной форме. Достаточно определить последовательность действий и подготовить точные формулы.

Ввод исходных данных

Выбирается ячейка и вводится величина. Вся остальная информация просто принимается к сведению.

Ячейка	Величина	Значение, обозначение, единица выражения
D4	45,000	Расход воды G в т/час
D5	95,0	Температура на входе tвх в °C
D6	70,0	Температура на выходе tвых в °C
D7	100,0	Внутренний диаметр d, мм
D8	100,000	Длина, L в м
D9	1,000	Эквивалентная шероховатость труб ∆ в мм
D10	1,89	Сумма коэф. местных сопротивлений – Σ(ξ)

• значение в D9 берётся из справочника;
• значение в D10 характеризует сопротивления в местах сварных швов.

Формулы и алгоритмы

Выбираем ячейки и вводим алгоритм, а также формулы теоретической гидравлики.

Ячейка	Алгоритм	Формула	Результат	Значение результата
D12	!ERROR! D5 does not contain a number or expression	tср=(tвх+tвых)/2	82,5	Средняя температура воды tср в °C
D13	!ERROR! D12 does not contain a number or expression	n=0,0178/(1+0,0337*tср+0,000221*tср2)	0,003368	Кинематический коэф. вязкости воды – n, cм2/с при tср
D14	!ERROR! D12 does not contain a number or expression	ρ=(-0,003*tср2-0,1511*tср+1003, 1)/1000	0,970	Средняя плотность воды ρ,т/м3 при tср
D15	!ERROR! D4 does not contain a number or expression	G’=G*1000/(ρ*60)	773,024	Расход воды G’, л/мин
D16	!ERROR! D4 does not contain a number or expression	v=4*G:(ρ*π*(d:1000)2*3600)	1,640	Скорость воды v, м/с
D17	!ERROR! D16 does not contain a number or expression	Re=v*d*10/n	487001,4	Число Рейнольдса Re
D18	!ERROR! Cell D17 does not exist	λ=64/Re при Re≤2320 λ=0,0000147*Re при 2320≤Re≤4000 λ=0,11*(68/Re+∆/d)0,25 при Re≥4000	0,035	Коэффициент гидравлического трения λ
D19	!ERROR! Cell D18 does not exist	R=λ*v2*ρ*100/(2*9,81*d)	0,004645	Удельные потери давления на трение R, кг/(см2*м)
D20	!ERROR! Cell D19 does not exist	dPтр=R*L	0,464485	Потери давления на трение dPтр, кг/см2
D21	!ERROR! Cell D20 does not exist	dPтр=dPтр*9,81*10000	45565,9	и Па соответственно D20
D22	!ERROR! D10 does not contain a number or expression	dPмс=Σ(ξ)*v2*ρ/(2*9,81*10)	0,025150	Потери давления в местных сопротивлениях dPмс в кг/см2
D23	!ERROR! Cell D22 does not exist	dPтр=dPмс*9,81*10000	2467,2	и Па соответственно D22
D24	!ERROR! Cell D20 does not exist	dP=dPтр+dPмс	0,489634	Расчетные потери давления dP, кг/см2
D25	!ERROR! Cell D24 does not exist	dP=dP*9,81*10000	48033,1	и Па соответственно D24
D26	!ERROR! Cell D25 does not exist	S=dP/G2	23,720	Характеристика сопротивления S, Па/(т/ч)2

• значение D15 пересчитывается в литрах, так легче воспринимать величину расхода;
• ячейка D16 — добавляем форматирование по условию: «Если v не попадает в диапазон 0,25…1,5 м/с, то фон ячейки красный/шрифт белый».

Для трубопроводов с перепадом высот входа и выхода к результатам добавляется статическое давление: 1 кг/см2 на 10 м.

Оформление результатов

Авторское цветовое решение несёт функциональную нагрузку:

• Светло-бирюзовые ячейки содержат исходные данные – их можно менять.
• Бледно-зелёные ячейка — вводимые константы или данные, мало подверженные изменениям.
• Жёлтые ячейки — вспомогательные предварительные расчёты.
• Светло-жёлтые ячейки — результаты расчётов.
• Шрифты:
  • синий — исходные данные;
  • чёрный — промежуточные/неглавные результаты;
  • красный — главные и окончательные результаты гидравлического расчёта.

Результаты в таблице Эксель

Пример от Александра Воробьёва

Пример несложного гидравлического расчёта в программе Excel для горизонтального участка трубопровода.

Исходные данные:

• длина трубы100 метров;
• ø108 мм;
• толщина стенки 4 мм.

Таблица результатов расчёта местных сопротивлений

Усложняя шаг за шагом расчёты в программе Excel, вы лучше осваиваете теорию и частично экономите на проектных работах. Благодаря грамотному подходу, ваша система отопления станет оптимальной по затратам и теплоотдаче.

Как производится сбор данных

Гидравлический расчёт системы в большинстве своём основывается на вычислениях связанных с расчетом отопления по площади помещения.

Поэтому необходимо иметь следующую информацию:

• площадь каждого отдельного помещения;
• габариты оконных и дверных разъёмов (внутренние двери на потери теплоты практически не влияют);
• климатические условия, особенности региона.

Будем исходить из следующих данных. Площадь общей комнаты – 18,83 м2, спальня – 14,86 м2, кухня – 10,46 м2, балкон – 7,83 м2 (сумма), коридор – 9,72 м2 (сумма), ванная – 3,60 м2, туалет – 1,5 м2. Входные двери – 2,20 м2, оконная витрина общей комнаты – 8,1 м2, окно спальни – 1,96 м2, окно кухни – 1,96 м2.

Высота стен квартиры – 2 метра 70 см. Внешние стены изготовлены с бетона класса В7 плюс внутренняя штукатурка, толщиной 300 мм. Внутренние стены и перегородки – несущие 120 мм, обычные – 80 мм. Пол и соответственно потолок из бетонных плит перекрытия класса В15, толщина 200 мм.

Планировка данной квартиры предоставляет возможность создать одну единственную ветку отопления, проходящую через кухню, спальню и общую комнату, что обеспечит среднюю температуру 20-22⁰C в помещениях (+)

Что касаемо окружающей среды? Квартира находится в доме, который расположен в средине микрорайона небольшого города. Город расположен в некой низменности, высота над уровнем моря 130-150 м. Климат умеренно континентальный с прохладной зимой и достаточно тёплым летом.

Средняя годовая температура, +7,6°C. Средняя температура января -6,6°C, июля +18,7°C. Ветер — 3,5 м/с, влажность воздуха средняя — 74 %, количество осадков 569 мм.

Анализируя климатические условия региона, нужно отметить, что имеем дело с большим разбросом температур, что в свою очередь влияет на особое требование к регулировке системы отопления квартиры.
