Особенности выбора
Гибкий шланг не должен быть больше 3 м по правилам техники безопасности
Для правильного выбора приспособления учитывается тип подключаемого оборудования, его удаленность от центральной трубы, материал изготовления, рекомендации профессионалов. На всей протяженности от прибора до источника газа не должно быть промежуточных соединений, поэтому изначально рассчитывается длина шланга.
При выборе учитывается диаметр сечения. Для хорошей проходимости газа показатель составляет 1 см. Для надежного соединения лучше выбирать изделия с гайками и штуцером.
Для установки дома
Для эффективной работы домашнего оборудования требуется изделие длиной 1-2 м. В этом случае снижается риск разрыва трубки. Если длина недостаточная, она увеличивается при помощи металлической вставки. Резиновый шланг лучше не применять, но если он установлен, нужно внимательно следить за степенью износа. Если на изделии появились трещины, его немедленно заменяют. Лучше всего устанавливать сильфонное изделие.
Не нужно покупать изделия, в которых штуцер и гофра фиксируются между собой при помощи клея. Оптимально цельное изделие. При выборе шланга нужно учитывать, что на рынке присутствует большое количество подделок.
Что рекомендуют газовые службы
На изделии должна стоять метка, что оно предназначено для газа
Выбирать изделие следует в специализированных точках продаж, где продавец может предоставить сертификат качества. Специалисты рекомендуют приобретать шланг с запасом длины, так как он не должен быть натянутым. Сделать выбор помогут следующие советы:
- не стоит приобретать дешевые изделия китайского производства, так как толщина стенок небольшая и они подвержены быстрому износу;
- на рукаве должна стоять желтая метка, которая свидетельствует о предназначении материала (сантехнические варианты применять нельзя);
- при выборе подводку осматривают на предмет наличия трещин или других повреждений;
- штуцеры и гайки должны соответствовать диаметру вывода на бытовом приборе.
Газовые шланги для газовых плит: какой лучше, главные правила выбора
Главное правило при выборе газового шланга — приобретать изделие в сертифицированном магазине. Если продавец не может предоставить сертификат качества и не дает никаких гарантий, покупать изделие в таком месте не стоит. Обычно в торговых точках предоставляется большой выбор размеров газовых шлангов для газовых плит
Важно предварительно выполнить все замеры и купить изделие нужной длины, потому как сращивать между собой два изделия не рекомендуется
Важно предварительно выполнить все замеры и купить изделие нужной длины
Чтобы снизить риск разрыва подводки, не рекомендуют выбирать такую длину, когда после установки шланг будет в постоянном натяжении, поскольку это может негативно сказаться на сроке эксплуатации изделия. Максимальная длина газового шланга для плиты в условиях квартиры не должна превышать 2-2,5 метра, хотя существуют различные варианты размеров, в том числе и 4, и 5 метров. Дополнительно нужно следить, чтобы изделие не только не натягивалось при установке, но и сильно не провисало. Только правильно подобранный по длине шланг гарантирует безопасность подключения и грамотную эксплуатацию.
Другим важным показателем считается диаметр сечения шланга. Здесь нужно знать, что минимальный размер, обеспечивающий нормальное поступление газа к прибору, составляет 1 см. При этом на концах изделия должны присутствовать две гайки либо один штуцер и одна гайка. Необходимо учитывать, что гайка отличается наличием внутренней резьбы, в то время как у штуцера резьба наружная. Диаметр сечения нужно подбирать в зависимости от размера выхода на газовом приборе. Для удобства установки существует штуцер-уголок, который упрощает процесс подключения.
Наиболее бюджетным видом шланга считается резинотканевое изделие. Следует учесть, что, выбрав такой вариант, требуется постоянно следить за его целостностью — при необходимости можно использовать мыльный раствор, который позволяет легко обнаружить протечку. При возникновении даже малейшего нарушения целостности изделие требуется заменить. К оптимальным вариантам сочетания цены и качества относят армированные шланги из ПВХ, которые отличаются еще и длительным сроком эксплуатации.
В любом случае наиболее надежным и безопасным считается сильфонный шлаг, который получил официальное одобрение государственных газовых служб на использование в бытовых условиях
При выборе этого вида изделия необходимо в обязательном порядке обратить внимание на тип и качество соединения
Главное правило при выборе газовых шлангов — приобретать изделия в сертифицированных магазинах
Очень важно во время покупки суметь отличить оригинальное изделие от китайской подделки, поэтому и рекомендуют выбирать товар в специализированных магазинах. Для того чтобы не приобрести подделку, шланг следует внимательно осмотреть на предмет брака, а также изучить прилагающийся к изделию паспорт
Следует также ознакомиться с диапазоном цен, чтобы не купить шланг с подозрительно низкой стоимостью. Самое важное — осмотреть изделие на предмет целостности.
Когда лучше использовать полиэтиленовые трубы?
Если планируется уложить газопровод в грунт, то в этом случае не обойтись без полиэтиленовых труб. Стальные трубы в данном случае — не самый лучший вариант, так как, уложенные в землю, они оказываются уязвимыми для коррозийных процессов.
В теории для выполнения газовой подводки можно использовать как сшитый, так и обычный полиэтилен. Тем не менее, сшитый полиэтилен практически не используется, так как нет выгоды от того, что он более прочен и термоустойчив. А вот цена его выше, если сравнивать его с обычным полиэтиленом низкого давления.
В магазине определить трубы из полиэтилена, которые можно использовать для подводки газа, достаточно просто. По всей их длине наносится жёлтая линия.
Стоит отметить, что на газовых подводках не используются компрессионные фитинги из полиэтилена. Их механическая прочность ограничена, а полностью исключать вероятность того, что на газовую трубу не будут оказываться никакие внешние воздействия, не стоит.
Не подойдут и гильзовые соединения, для выполнения которых используются либо уплотнители из резины, либо клей. Чаще всего подобный способ применяют, когда необходимо соединить ПВХ-трубы, предназначенные для канализации. Для газа они не подойдут, поскольку не гарантируют полную герметичность.
Остаётся лишь использовать три вида фитингов:
- латунные, которые обеспечивают и герметичность, и механическую прочность;
- фитинги под сварку, которые соединяются паяльником на низких температурах (рекомендуется установить температуру в 240 градусов Цельсия);
- электросварные, на которые уже нанесены спирали, предназначенные для оплавки контактных поверхностей. Они дорогие, но могут гарантировать соединение высокого качества.
Правила безопасности
Резиновые шланги рекомендуется менять каждые 2 года
Применение сильфонных газовых шлангов или других типов изделий требует соблюдения правил безопасности:
- Рукав нужно регулярно менять, если на нем появились механические повреждения или закончился срок годности. Нельзя применять изделия, у которых эксплуатационный период менее 10 лет. Резиновые варианты меняются каждые 2 года.
- Возле газовых приборов, а также элементов их подсоединения запрещено осуществлять сварочные или паяльные работы. Нужно защитить их от воздействия конденсата или его скопления.
- Проверку герметичности проверяют ежемесячно. Для этого соединения и трещины на шланге обрабатываются мыльным раствором. При наличии утечки в этих местах надуваются пузыри.
- Металлические шланги изолируются. Они не должны контактировать с проводами или бытовыми приборами.
- Соединяющая трубка располагается на видном месте, чтобы каждый раз ее можно было осмотреть.
- Шланг запрещено окрашивать. В этом случае материал быстрее растрескивается.
- Если газовые трубы стальные, не стоит применять шланги с медными наконечниками.
- Изделие должно иметь покрытие, которое защитит его от воздействия высоких температур, коррозийных процессов.
- Шланг должен отвечать характеристикам газовой смеси.
Рукава нельзя перекручивать, перегибать.
Основные виды газовых шлангов: их преимущества и недостатки
Современные производители предлагают большой выбор гибких шлангов для газа, которые отличаются материалом и качеством изготовления, что и влияет на окончательную стоимость готового изделия. Экономить на покупке не следует, поскольку только правильно выбранный шланг позволит избежать такой проблемы, как утечка газа, которая может привести к серьезным последствиям. В настоящее время, помимо сильфонных шлангов, производители предлагают и другие виды изделий:
К преимуществам сильфонных образцов относят продолжительный срок эксплуатации, достигающий 25-30 лет
- резинотканевые;
- армированные резиновые из ПВХ;
- резиновые, усиленные металлической оплеткой.
Кислородные шланги считаются устаревшим вариантом. В бытовых условиях используются редко ввиду короткого срока эксплуатации и не очень привлекательного внешнего вида. Чаще всего кислородный шланг для газовых баллонов устанавливается в том случае, если требуется разместить резервуар максимально далеко от газовой плиты. Однако основная область их применения – транспортировка газовых смесей, таких как бутан, пропан и ацетилен.
Из основных преимуществ, которыми отличается изделие, выделяют способность выдерживать высокое давление до 20 атм., простоту монтажа и низкую цену. Благодаря тому, что шланг резиновый, он не проводит электрический ток, что снижает вероятность появления искры.
Важно Главный минус кислородного шланга-разрушение оплетки при попадании на поверхность горячих масляных растворов. Существенным недостатком шлангов с металлической оплёткой является невозможность визуального контроля за состоянием резинового слоя. Существенным недостатком шлангов с металлической оплёткой является невозможность визуального контроля за состоянием резинового слоя
Существенным недостатком шлангов с металлической оплёткой является невозможность визуального контроля за состоянием резинового слоя
Резинотканевый гибкий рукав – самый дешевый тип шланга для газа, который отличается крайне небольшим сроком эксплуатации – до 5-7 лет. Однако большинство специалистов склоняются к тому, что лучше его менять каждые 3-4 года. К другим недостаткам относят низкий уровень жесткости и небольшой диапазон температур, при котором допустимо использовать изделие – от -10 до +50 ˚С. Благодаря своей структуре шланг хорошо гнется и характеризуется высоким уровнем электроизоляции.
Немного лучшее качество имеет резиновый шланг с металлической оплеткой, который отличается оптимальным соотношением цены и качества. Изделие состоит из особой вулканизированной резины и полимерных материалов, которые сверху оплетаются нитями из стали. Главный минус – способность электризоваться, что может привести к выходу из строя газового оборудования или (что еще хуже) – к пожару. Чтобы этого избежать, используется диэлектрическая втулка. Основные преимущества резинотканевой гибкой газовой подводки:
- низкая цена;
- легкая установка;
- возможность использовать при температуре от -35 до +50 °С;
- большой выбор.
Армированный рукав ПВХ занимает высокую позицию на рынке ввиду того, что отличается продолжительным эксплуатационным сроком (до 12-15 лет) и рассчитан на большие нагрузки – до 0,63 Мпа. Максимальная длина газового шланга составляет 5 м, в то время как самый короткий вариант – всего 0,4 м. Благодаря тому, что для производства используется поливинилхлорид, шланг не пропускает электрический ток, хорошо гнется и характеризуется высоким качеством.
Преимущества и недостатки сильфонов
В продаже представлен широкий ряд подводок для газовых плит из эластичных полимеров и резины. В сравнении с ними гибкая подводка сильфона обладает следующими особенностями:
Гофрированный металлический рукав проблематично повредить острыми предметами, в этом отношении он превосходит аналогичные шланги из полимеров и резины.
Металлический рукав хорошо проводит электроток
Поэтому при монтаже во избежание проблем с утечками электроэнергии в плите и защиты от блуждающих токов его подсоединяют через диэлектрическую переходную муфту.
Сильфон в сравнении с полимерами является более жестким и твердым, поэтому радиус его изгиба получается чуть больше.
Также при движении плиты с сильфонной подводкой надо соблюдать осторожность — оболочка может треснуть при резком натяжении или перегибе.
Но жесткость сильфонного рукава имеет и определенные преимущества. К примеру, его можно расположить в любом удобном для пользователя пространственном положении.
Из-за ребристой поверхности за гофротрубой довольно сложно ухаживать
Процедура ее очистки значительно упрощается, если сильфон оснащен наружной полимерной оболочкой.
Стоимость сильфонных шлангов из нержавейки выше, чем у резиновых или поливинилхлоридных аналогов.
Гофротруба из нержавейки в отличие от резины и полимеров не подвержена физическому старению, изменению структуры материала, растрескиванию.
Стоит отметить, что многие пользователи жалуются на то, что сильфонная подводка в их водопроводных и отопительных сетях функционируют относительно короткий срок (максимум 2 — 3 года). Связано это с тем, что гофрированный металлический рукав имеет высокую жесткость и не слишком подходит для работы с постоянными напряжениями в виде гидроударов из-за перепадов давления в сетях с жидкой средой. Поэтому, если газовую плиту не двигать каждый день и учесть низкий напор среды в сети, подключенный к магистрали гофрированный шланг из нержавейки можно эксплуатировать минимум 10 лет.
Эксплуатационные параметры сильфонных подводок
Нержавеющая сталь является очень надёжным и долговечным материалом. Она имеет устойчивость к коррозийным воздействиям и агрессивным химическим соединениям, а также обладает резистентностью к температурным колебаниям. Рассмотрим подробнее характеристики гофрированных сильфонных подводок из нержавейки:
- эксплуатационный срок сильфонных моделей может достигать 20 лет (а в некоторых случаях — больше);
- температурные показатели, которые способны выдерживать сильфонные модели варьируют от −40 до +200 °C;
- эксплуатационное давление таких изделий разнится в зависимости от показателя сечения шланга и толщины его стенок, однако, в большинстве случаев сильфонные модели из нержавеющей стали способны выдерживать от 1,5 МПа до 3 МПа.
Кроме этого, стоит отметить, что самой надёжной деталью, которая входит в состав сильфонной гибкой подводки, является специальная уплотнительная прокладка. Уплотнительная прокладка изготавливается из следующих материалов:
- паронит;
- фторосодержащий полимер;
- медь.
Сильфонные подводки выпускаются также и для подключения газовых приборов, такие шланги имеют покрытие желтого цвета
Уплотнительный элемент, как правило, испытывает такое же давление, как и само сильфонное приспособление. Исходя из этого, специалисты рекомендуют применять уплотнительные прокладки, обладающие толщиной не менее 2,5 мм.
Отличные эксплуатационные характеристики нержавеющей стали делают сильфонный шланг для воды универсальным приспособлением. Эти изделия разрешено использовать для:
- коммуникаций холодного и горячего водоснабжения;
- отопительных коммуникаций;
- газопроводов.
Сильфонная подводка для газа: что это такое, основные характеристики
Сильфонная гибкая подводка представляет собой металлический гофрированный рукав, для изготовления которого используется качественная нержавеющая сталь. Благодаря этой особенности шланг можно растягивать и увеличивать его длину. На концах устройства обычно присутствуют 2 гайки, которые применяются для подключения газового оборудования к трубе подачи топлива, или гайка и штуцер. При производстве штуцеров также используется нержавеющая сталь, которая не подвержена коррозии и появлению ржавчины.
Чтобы подключить гибкую подводку для газа сильфонного типа к оборудованию и непосредственно к газовой трубе, применяются накидные гайки. В обязательном порядке рекомендуют между входной трубой и изделием установить металлическую прокладку, изготовленную из меди или алюминия – иногда для этой цели используется специальный пластик.
На концах шланга имеются два штуцера, которые изготовлены из нержавеющей стали
Если выбирать шланг для газа сильфонного типа, изготовленный не европейскими, а, например, китайскими или турецкими производителями, то следует учесть, что вместо нержавеющей стали они используют углеродистую сталь, которая является более хрупкой и в большей степени подвержена деструкции. Поэтому при покупке подводки для газа рекомендуется отдавать предпочтение изделиям с такой маркировкой:
- шлангу из нержавейки: AISI 316;
- стальному штуцеру: AISI 304 или 303.
Специалисты советуют при выборе шланга в обязательном порядке проверить, чтобы и штуцер, и гофра были изготовлены из одного и того же материала. Это связано с тем, что каждый материал имеет определенную плотность и прочность. Если же между собой сварены разные виды металла, может возникнуть электрохимическая реакция, способная разрушить сварное соединение, что приведет к потере прочности устройства.
Не следует приобретать изделия, где штуцер прикрепляется к гофре с помощью клеевой смеси. Не стоит также покупать шланги, в которых штуцер припаян с применением олова или серебра. В таком случае изделия не будут служить долго, а также под сомнение можно поставить их прочность
Поэтому при покупке следует обращать внимание на то, что цена газового шланга не должна быть подозрительно низкой
Сильфонная подводка способна выдерживать давление до 6 атмосфер
Основные технические характеристики сильфонных шлангов для газа
Как и любое другое изделие, сильфонный газовый шланг отличается специфическими особенностями и параметрами, которые и выделяют его среди других вариантов. Среди основных характеристик стоит отметить следующие:
- Изделия можно эксплуатировать в широком диапазоне перепадов температур – от -50 до + 250 °С, причем при любом показателе температуры в этих пределах шланг не теряет своих качеств.
- Максимальное давление, на которое рассчитан рукав, – 6 атмосфер. Нужно учитывать, что по нормам максимальное давление, при котором газ может поступать в жилые помещения, составляет 0,03 атм. Из этого можно сделать вывод, что запас прочности изделия – 200%.
- Благодаря гофрированной поверхности изделие можно удлинять в 2 раза относительно первоначального размера. Эту способность обеспечивает и использование качественного нержавеющего материала, который прошел предварительный отжиг.
- Продолжительный период эксплуатации. Срок службы сильфонного газового шланга составляет 20-25 лет, хотя некоторые производители дают гарантию на 30 лет.
Полезный совет!Несмотря на то, что изделие можно растягивать, не рекомендуют выполнять его увеличение в 2 раза: чем больше растянут шланг, тем в большей степени снижается его жесткость. Поэтому максимальное растяжение, которое допустимо применять к изделию, – 50%.
Сильфонные шланги оснащены гофрированной оболочкой, защищающей внутренний рукав от повреждений
Очень важным моментом при выборе металлического газового шланга сильфонного типа является наличие сертификата качества, подтверждающего, что изделие предназначено для работы со взрывоопасными веществами. В паспорте обязательно должен указываться тот факт, что изделие прошло испытания и соответствует всем требованиям безопасности
Необходимо обратить внимание на сроки изготовления и период эксплуатации шланга
Составные части газового баллона
Требования по производственным процессам и техническим характеристикам газовых баллонов регламентируются довольно старыми ГОСТами 949-73 и 15860-84.
Максимальное рабочее давление в устройствах колеблется от 1,6МПа до 19,6МПа, а толщина стенок может варьировать от 1,5 до 8,9 мм.
Защитный колпак на газовых баллонах может накручиваться на специальную резьбу горловины, полностью закрывая вентиль, или быть приваренным к корпусу и лишь защищать кран от случайных внешних ударов
Стандартный газовый баллон в сборе состоит из следующих элементов:
- Корпус баллона.
- Вентиль с запорной арматурой.
- Закрывающий вентиль колпак.
- Подкладные кольца для фиксации и транспортировки.
- Опорный башмак.
Важным элементом баллона являются также выбитые на нем технические сведения.
Выбитую на баллоне информацию используют сервисные центры при заправке и повторном освидетельствовании оборудования, поэтому не следует её сильно закрашивать краской
Дно баллонов имеет форму полусферы для равномерного распределения внутреннего давления. Для лучшей устойчивости корпуса снаружи приваривают башмак, на нижних кромках которого зачастую имеются отверстия для крепления баллона к горизонтальным поверхностям.
С видами газовых баллонов и особенностями их маркировки ознакомит статья, которую мы рекомендуем просмотреть и почитать.
История подсоединения газовых плит
Во времена, когда в домах поселились кухонные плиты, использующие природный газ, домохозяйки вздохнули посвободнее. Готовка пищи ускорилась, а ещё отпала необходимость пользоваться неудобными печками на керосине или электричестве.
Каждая печь соединялась с домашним газопроводом посредством стальной трубы. Конструкция получалась жёсткой и надёжной. Она препятствовала сдвижению газовой плиты даже ни на сантиметр. А поскольку подвод голубого топлива в каждую кухню был строго в определённом месте, то планировка помещения исходила от этого параметра.
Газовая плита стояла в чётко определённом месте. И если её нужно было передвинуть по комнате для переделки интерьера, то требовалось обращение в несколько инстанций. Разрешение на перенос получали в городском газовом хозяйстве, у пожарников и коммунальщиков. Причём могли и отказать на законных основаниях.

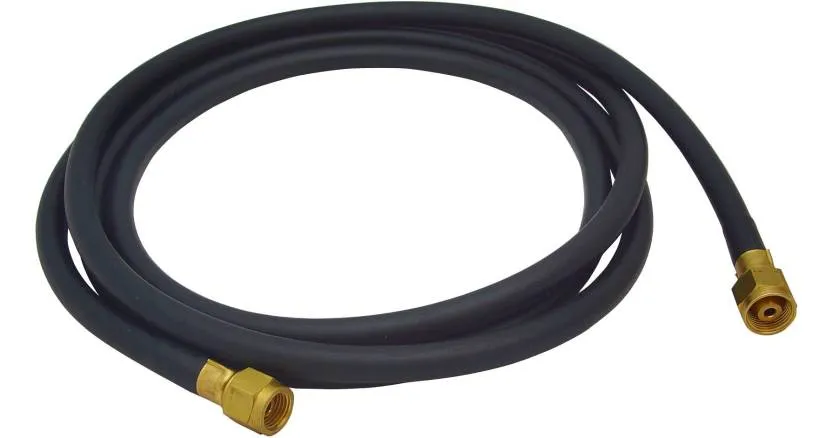

Кислородный рукав Источник store.fubag.ru
Но примерно лет 30 назад ситуация изменилась. Для бытовых нужд появилась возможность использовать рукава для кислорода. Они изготавливались по технологии, которая применяется для автомобильных покрышек. Сплетается основа из сверхпрочных кордовых нитей, а затем заливается резиной. Достоинством конструкции была относительная гибкость, и способность выдерживать внутреннее давление до 20 атмосфер.
Но кислородный шланг для газовой плиты имел существенные недостатки:
- Его нельзя было красить.
- Самый минимальный диаметр патрубка был 16 мм.
- Он начинал растрескиваться при попадании на него масла.
Была попытка создать вариант гибкого шланга для газа с более приемлемыми показателями для бытовых целей. Появились патрубки с резиново-тканевой основой. В них заменили кордовую нить на специальную текстильную. Но срок службы газового шланга для плиты так и не увеличилась.
Поскольку таким патрубком можно было пользоваться не больше 10 лет, его запретили для использования в квартирах. Но выпуск их не прекратился. Ими продолжают пользоваться на дачах, подключаясь к газовым баллонам.

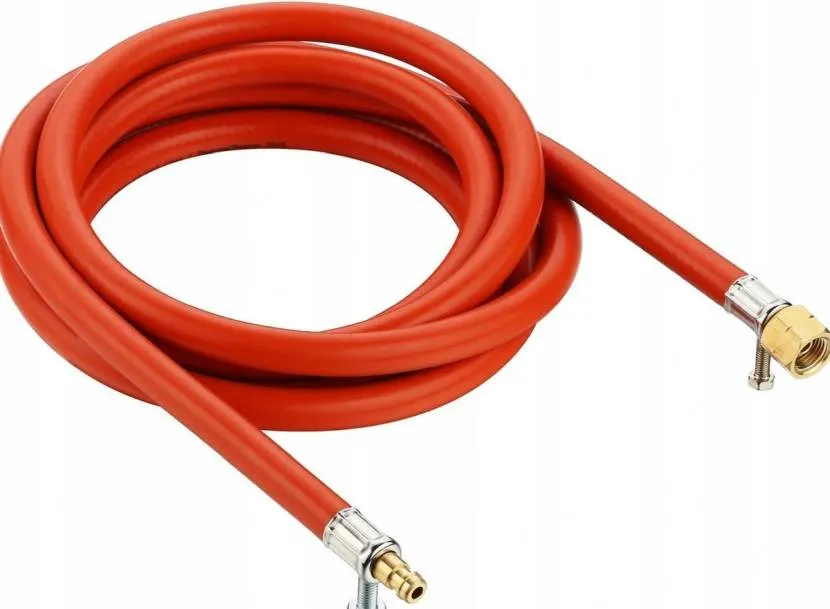

Резиновый шланг с тканевым вплетением Источник allegroimg.com
Гибкая
Монтаж с помощью гибкой подводки существенно проще. Шланг отлично подходит для подключения разнообразных видов сантехнического оборудования. Эластичная подводка даже позволяет подключать сантехнику, находящуюся на удалении от труб водоснабжения.
Благодаря гибкому шлангу можно устанавливать смесители в любом месте ванной комнаты, например, у края ванны или на стене, в углу и т. д. Зачастую, когда покупают смеситель, набор уже укомплектован резиновыми подводками для подключения к системе водоснабжения. Но в большинстве случаев их длина недостаточна, поэтому приходится приобретать шланги подлиннее.
Конструктивно гибкая подводка состоит из резинового шланга некоторой длины, поверхность которого оплетена металлической рубашкой, необходимой для повышения прочности. По концам находятся фитинги для резьбового соединения. При условии использования каучука, шланг абсолютно безопасен и экологичен.
Срок службы гибкой подводки довольно высок. В период использования он не выделяет вредных веществ. Сам материал стойко переносит воздействие высоких температурных режимов, поэтому гибкий шланг может быть использован в горячем водоснабжении или отоплении. Но лучше спросить в магазине, как выбрать проводку для воды температурой выше +950.
Гибкий шланг может оснащаться штуцером из латуни, он соединяется с подводкой посредством специальной гильзы. Соединения же с системой водоснабжения производятся благодаря штуцерам или накидным гайкам.
К безусловным плюсам гибкой подводки относится следующее:
- возможность скрытой установки. Гибкие шланги можно просто спрятать во внутристенных боксах. Особенно скрытый монтаж актуален при установке встраиваемых смесителей, тогда шланги не портят вид;
- гибкость подводки. В процессе установки сантехники ее можно свободно перемещать по площади ванной, при этом не нужно переживать за то, что шланг может повредиться;
- простота и легкость монтажа и демонтажа. Все, что нужно – это гаечный ключ и пассатижи;
- высокое качество и долгий срок службы;
- безопасность в использовании;
- удобство эксплуатации.
Однако, гибкая подводка имеет ряд минусов, например:
- небрежность в обращении, механические повреждения, скрутки и растяжения приводят к повреждению шланга, что обернется протечной и затоплением;
- сильфонная подводка отличается шумностью, особенно при одновременном открытии кранов в разных помещениях;
- металлическая рубашка со временем окислится и начнет ржаветь;
- далеко не все шланги могут выдержать температуру горячей воды;
- невозможность монтажа вблизи с источником открытого огня.
Металлопластик для газа
Металлопластиковые трубы также можно использовать при подводке газа. Изнутри трубы этого типа представляют собой уже знакомый нам полиэтилен.
Благодаря тому, что металлопластиковые трубы поставляются бухтами, появляется возможность проложить достаточно протяжённый газопровод, не используя при этом большого числа соединений.
Если же трубы всё же нужно соединить, то необходимо использовать только пресс-фитинги. С их помощью можно обеспечить герметичность соединения, которое будет сохранять свои свойства в течение продолжительного времени. Однако для выполнения такого соединения потребуется специальный прибор.
Гибкая подводка для газа из нержавеющей стали и резины
Котлы отопления, плиты, печи и другое газовое оборудование используются в частных домах, в квартирах и на производственных объектах. Для их подключения к газовым трубам наиболее удобным приспособлением являются гибкие соединения. Существует несколько разновидностей гибких газовых соединений. Они отличаются ценообразованием, размерами и материалом. Гибкие патрубки для подводки могут производиться:
из армированной резины (гибкое резинотканевое соединение);
из эластичного материала в оплетке из нержавеющей стали;
из нержавеющей стали в виде сильфона.
Армирование резиновых рукавов выполняется с помощью нити из капрона.
При подключении газового оборудования специалисты рекомендуют использовать гибкую подводку с минимально возможной длиной. Это обеспечит более высокую надежность подключения. Если есть возможность, то лучше немного пододвинуть плиту к трубе, чем использовать более длинный патрубок. Наиболее мягкими являются подключения с помощью резиновой подводки. Их применение упрощает монтаж, но снижает запас прочности соединения.
Характеристики резинотканевой гибкой подводки:
Производится согласно ТУ 23.05765871.01-92 (для продукции российского производства).
Максимальное рабочее давление 0,05 МПа.
Рабочие температуры от -10 °C до +70 °C. Нужно отметить, что резинотканевый патрубок выдерживает и более низкие температуры, но при -50 °C он теряет свою эластичность и может потрескаться.
Комплектуется соединением G1/2 дюйма.
Советы по установке и обслуживанию гибкой подводки с резинотканевым шлангом:
Избегайте размещения патрубка в области потоков горячего воздуха (под вентилятором охлаждения), в местах возможного контакта с газовым оборудованием и рядом с духовым шкафом.
Для герметизации соединения используйте прокладки на основе паронита.
При монтаже избегайте натяжения или заломов гибкого патрубка.
Срок службы колеблется от 7 до 10 лет в зависимости от условий эксплуатации.
Нержавеющая сталь
При подключении приборов, работающих на газе, используется гибкая подводка из нержавеющей стали. Оплетка таких изделий маркируется желтой полосой
Обратите внимание, что по виду подводки для газа и воды очень похожи. Отличие таких изделий заключается в их маркировании (желтая полоса – газ, красно-синяя – вода).. Гибкая подводка из нержавеющей стали (1 дюйм) комплектуется штуцерами из такого же материала
В местах соединения штуцеры фиксируются гайками. Для герметичности монтаж производится с использованием медных или алюминиевых шайб.
Гибкая подводка из нержавеющей стали (1 дюйм) комплектуется штуцерами из такого же материала. В местах соединения штуцеры фиксируются гайками. Для герметичности монтаж производится с использованием медных или алюминиевых шайб.
Температурный режим эксплуатации подводки из нержавеющей стали соответствует нормам для резинотехнических изделий (от -10 °C до +60 °C). При их подключении следует не допускать натяжения или заломов патрубка. Существующий уровень спроса на изделия из нержавеющей стали для подключения газа вызван их дешевизной и повышенной надежностью в сравнении с резинотехническими соединениями.
Сильфонная подводка
Гибкая подводка для воды из нержавеющей стали сильфонного типа – это наиболее дорогостоящий вариант изделий для подключения газового оборудования. Но высокие затраты в данном случае компенсируются надежностью. Сильфон представляет собой гофрированную трубу, на концах которой расположены крепежные штуцеры. Подключение сильфонной подводки выполняется с помощью шайб и накидных гаек. Такое соединение способно работать при давлении до 6 атм. Если учесть, что обычное давление в газовой магистрали составляет 0,03 атм, то можно говорить о высоком запасе прочности сильфонной подводки. Благодаря гофрированной поверхности сильфонные соединения не чувствительны к растяжениям (патрубок может растягиваться на длину в 3,5 раза большую от обычного размера) и могут эксплуатироваться при температурах от -50 °C до +250 °C. Рабочее давление для таких подводок в 1,5 раза выше, чем нормативные значения для газовых коммуникаций.
Маркируется гибкая подводка в виде сильфона из нержавеющей стали для подключения газовых приборов ярко-желтым цветом. При ее установке используют диэлектрическую вставку, препятствующую прохождению электрического тока. Вставка устанавливается между подводкой и подключаемым оборудованием.
