Виды теплообменников геотермальных систем отопления
Горизонтальный теплообменник
Трубы горизонтального контура укладывают на глубину превышающую толщину слоя промерзания почвы.
Такой вариант теплового контура оптимален, когда есть большая площадь приусадебного участка без садовых насаждений (деревьев). Прокладка трубы контура не допускается на расстоянии менее 1,5 м от кроны дерева.
При отоплении дома в 250 м 2 понадобится площадь в 600 м 2 для размещения теплообменного контура. А такая площадь не всегда доступна. Особенно в густонаселенных коттеджных городках.
Этот фактор можно назвать недостатком такого типа теплообменника.
Вертикальный теплообменник
Вертикальный теплообменник – роскошь, которую, возможно, сможет позволить себе не каждый застройщик. Для «обустройства» такого теплообменника понадобится специальное бурильное оборудование.
Контур теплообменника опускается в скважину глубиной 50-200 м. Для увеличения тепловой мощности используют несколько таких скважин, трубопроводы которых соединены через специальные коллекторные узлы.
Преимуществом организации такой системы контура теплообменника можно назвать возможность работ на обустроенной территории — такой способ не повредит существующий ландшафт.
Теплообменник, размещенный в воде
Этот вариант наиболее экономичен в монтаже – нет необходимости выполнять землекопные работы, но требует наличия водоема площадью не менее 200 м 2 на расстоянии не более 100 м от дома. Трубы контура укладывают на глубину, большую глубины промерзания (не менее 2-3 м) на дно.
Устройство горизонтального теплообменника
Чертеж горизонтального кожухотрубного теплообменника
Данная система может быть реализована еще на этапе строительства дома, при уже выполненном благоустройстве усадьбы ее монтаж проблематичен. Для устройства теплообменника необходимо прокопать ряд траншей на глубину, превышающую уровень промерзания грунта. В подготовленные канавы монтируется трубопровод (его диаметр, длина, расстояние между отдельными нитками линии определяется расчетом, выполненном при разработке проекта).
Смонтировать такое геотермальное отопление дома своими руками вполне возможно, но необходимо быть готовым к большому объему выполнения земляных работ. Для коттеджа площадью 200-250 квадратных метра трубы придется проложить на участке не менее 6 соток (600 м2). Именно такая необходимость и считается основным недостатком данной технологии, но стоит отметить тот факт, что работает такая система достаточно эффективно.
Принцип и схема работы теплового насоса, виды
Принцип
Конструкция любого теплового теплонасоса предусматривает 2 части: наружная (поглощает тепло из внешних источников) и внутренняя (передает изъятое тепло непосредственно в систему отопления помещения). Внешними возобновляемыми источниками тепловой энергии являются, например, тепло земли, воздуха или грунтовых вод. Такая конструкция позволяет существенно снизить затраты на теплоэнергию или охлаждение для частного дома, ведь примерно 75% энергии вырабатывается, благодаря бесплатным источникам.
Схема работы
В состав отопительной установки входят: испаритель; конденсатор; разряжающий вентиль, который понижает давление в системе; компрессор, повышающий давление. Каждый из этих узлов связан друг с другом замкнутой цепью трубопровода, внутри которого находится хладагент. Хладагент в первых циклах находится в жидком состоянии, в следующих – в газообразном. Это вещество обладает низкой температурой кипения поэтому при варианте земляного типа оборудования, способен преобразоваться в газ, достигнув уровня температуры грунта. Далее газ поступает в компрессор, где происходит сильное сжатие, которое приводит к быстрому нагреву. После горячий пар поступает во внутреннюю часть теплонасоса, и уже здесь используется непосредственно для отопления помещений или для нагрева воды. Затем хладагент охлаждается, конденсируется и снова переходит в жидкое состояние. Через расширительный клапан жидкое вещество перетекает в подземную часть, чтобы повторить цикл нагрева.
Принцип охлаждения такой установки аналогичен принципу отопления, но используются не радиаторы, а фанкойлы. Компрессор в этом случае не функционирует. Холодный воздух из скважины напрямую поступает в кондиционирующую систему.
Виды теплонасосов
Какие бывают типы тепловых насосов? Различают оборудование по внешнему источнику теплоэнергии, который используется в системе. Среди бытовых вариантов выделяют 3 типа.
Грунтовый или земляной («грунт-воздух», «грунт-вода»)
Применение земляного теплонасоса в качестве источника теплоэнергии обеспечит эко-чистоту и безопасность. Стоимость такого оборудования высока, но функционал его огромен. Не требуется частого сервисного обслуживания, и обеспечен долгий срок эксплуатации.
Грунтовые теплонасосы могут быть двух видов: с вертикальной или с горизонтальной установкой трубопроводов. Вертикальный метод укладки более дорогостоящий, так как требуется глубокое бурение скважин в диапазоне 50-200 метров. При горизонтальном расположении трубы закладываются на глубину около метра. Для того, чтобы обеспечить сбор необходимого количества теплоэнергии, совокупная площадь трубопроводов должна превышать в 1,5-2 раза площадь отапливаемых помещений.
Водный насос («вода-воздух», «вода-вода»)
Для южных регионов с теплым климатом подойдут водяные установки. В прогретых на солнце водоемах температура воды на определенной глубине относительно устойчива. Предпочтительно прокладывать шланги в самом грунте дна, где температура выше. Для фиксации подводных трубопроводов используется груз.
Воздушный («воздух-вода», воздух-воздух»)

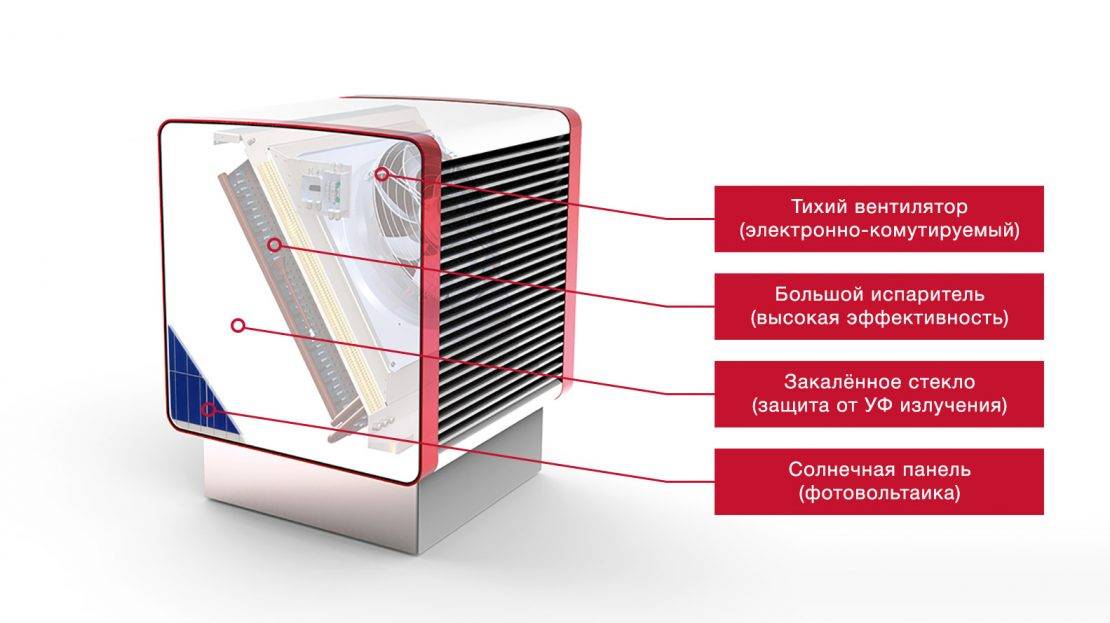

В установке воздушного типа источником энергии является воздух из внешней среды, который поступает на теплообменник испарителя, в где расположен жидкий хладогент. Температура хладогента всегда ниже, чем температура поступающего в систему воздуха, поэтому вещество моментально закипает и становится горячим паром.
Помимо классических моделей, востребованы комбинированные варианты установок. Такие теплонасосы дополнены газовым или же электрическим нагревателем. При плохих климатических условиях, производительность отопительного устройства уменьшается, и аппарат переключается на альтернативный вариант обогрева. Особенно актуально такое дополнение для оборудования типа «воздух-вода» или «воздух-воздух», так как именно этим видам свойственно понижение эффективности.
Для регионов с долгими холодными зимами надежнее всего использовать геотермальные (грунтовые) тепловые насосы. Воздушные теплонасосы подойдут для территорий с мягким южным климатом. Также при установке оборудования, использующего энергию земли, следует учитывать особенности грунта. Продуктивность теплонасоса будет гораздо выше в глинистом грунте, нежели в песчаном. Помимо этого, имеет значение глубина расположения трубопроводов, трубы необходимо укладывать глубже уровня промерзания земли в холодные периоды.
Классификация по конструкционному типу
Принцип работы геотермального отопления схож с принципом работы кондиционера или холодильника. Основным элементом является тепловой насос, включенный в два контура.
Принцип работы геотермального (теплового) насоса
Внутренний контур представляет собой традиционную систему отопления, состоящую из труб и радиаторов. Внешний – внушительных размеров теплообменник, находящийся под землей или толщей воды. Внутри него может циркулировать как специальная жидкость с антифризом, так и обычная вода. Теплоноситель принимает на себя температуру среды и «подогретый» поступает в тепловой насос, аккумулированное тепло передается внутреннему контуру. Таким образом происходит нагрев воды в трубах и радиаторах.
Геотермальный (тепловой) насос – ключевой элемент системы. Это компактный агрегат, занимает места не больше, чем привычная нашему взгляду стиральная машина. Если говорить о производительности, то на каждый 1 кВт потребленной электроэнергии, насос «выдает» до 4-5 кВт тепловой энергии. В то время как обычный кондиционер, который имеет схожий принцип работы, на 1 кВт затраченной электроэнергии «ответит» 1 кВт тепловой.
Схема устройства геотермального отопления в частном доме
Надо признать, что устройство этого вида отопления является самым дорогим и трудоемким на сегодняшний день. Львиную долю его стоимости составляет покупка оборудования и, конечно, земляные работы. Естественно, что бережливый хозяин задумывается, а нельзя ли сэкономить, например, на монтаже и сделать геотермальное отопление своими руками? Для того, чтобы ответить на этот вопрос, необходимо разобраться, какие же системы применяют чаще всего и уяснить особенности их устройства.
Горизонтальный теплообменник
Довольно часто используют горизонтальный контур, при устройстве которого трубы укладывают в траншеи на глубину большую, чем уровень промерзания почвы в данной местности.
Недостаток системы геотермального отопления с горизонтальным контуром — большая площадь, занимаемая коллектором
Недостаток – территория, занимаемая контуром, должна быть намного больше самого дома, так, для отопления здания площадью в 250 м², под трубы «уйдет» около 600 м². Не каждый застройщик может позволить себе подобную роскошь.
К тому же возникают неудобства, если участок уже облагорожен, приходится соблюдать, например, расстояние от деревьев (1,5 м) и многие другие нюансы.
Вертикальный теплообменник
Более компактный, но и более дорогой вариант – вертикальный теплообменник. Для его установки не потребуется большая площадь, но зато потребуется специальное бурильное оборудование.
Монтаж вертикального теплообменника требует использования специального бурильного оборудования
Глубина скважины, в зависимости от технологии, может достигать 50-200 м, зато срок ее службы до 100 лет. Особенно актуален этот способ, когда планируют геотермальное отопление загородного дома с обустроенной прилегающей территорией, он позволяет сохранить ландшафт практически в первозданном виде.
Водоразмещенный теплообменник
Наиболее экономичная геотермальная установка использует тепловую энергию воды. Ее рекомендуют, если расстояние до ближайшего водоема не превышает 100 м.
Водоразмещенный теплообменник является наиболее выгодным и следовательно более целесообразным для устройства
Контур из труб в виде спирали укладывают на дно, глубина залегания должна быть меньше 2,5-3 м, то есть глубже зоны промерзания. Площадь водоема – от 200 м². Главный плюс – нет необходимости выполнять трудоемкие земляные работы, но необходимо получить разрешение специальных служб. Затратив значительные средства на дорогостоящее оборудование, не стоит экономить на качественном монтаже. Ведь именно от него будет зависеть качество и эффективность всей системы.
Как видим, смонтировать геотермальное отопление дома своими руками не так уж просто. Из всех перечисленных видов, пожалуй, только последний вариант будет достаточно просто воплотить в жизнь самостоятельно. Но даже в этом случае стоит взвесить, все «за» и «против».
Виды геотермального теплоснабжения дома
Схема геотермального отопления
Перед тем как делать геотермальное отопление загородного дома своими руками следует провести ряд предварительных мероприятий. Прежде всего — найти оптимальный способ расположения труб первичного контура.
Главным условием при этом является температура среды, где будут расположены магистрали. Она не должна быть ниже +7°С. На практике для этого выполняют монтаж трубопроводов в грунт. В некоторых случаях в качестве основной среды может выступать водоем или река. Однако отзывы о геотермальном отоплении дома такого типа зачастую говорят о низкой эффективности в зимний период.
Для правильной организации альтернативного теплоснабжения необходимо выполнить следующие действия:
Рассчитать оптимальную мощность. Если геотермальное отопление частного дома будет в качестве основного – его номинальная мощность должна обеспечить нагрев воздуха во всем здании.
Провести анализ состава грунта и глубину его промерзания. От этого зависит выбор схемы расположения труб первичного контура.
Определить месторасположение теплового насоса. Для минимизации тепловых потерь геотермальные системы отопления своими руками обустраиваются в отдельном помещении – подвале или хозяйственной постройке
Важно, чтобы температура в нем была не ниже +14°С. Несоблюдение этих простых правил может привести к неправильной работе системы. Несоблюдение этих простых правил может привести к неправильной работе системы
Несоблюдение этих простых правил может привести к неправильной работе системы
Нередко отзывы владельцев геотермального отопления указывают на важность первичного анализа и подбор правильного оборудования
Для обеспечения бесперебойной работы системы необходима установка автономного источника электропитания – генератора.
С горизонтальным размещением
Наименее трудоемкий способ установки труб первичного контура является горизонтальным. Они располагаются на глубине от 0,5 до 3 м. Для уменьшения площади магистрали располагаются витками. Но при этом расстояние до каждой должно быть не менее 20 см.
До того как сделать геотермальное отопление — проводится первичный анализ состояния грунта. Сначала определяется его теплоотдача. Она может составлять от 20 до Вт/м². Исходя из этого рассчитывается общая протяженность первичного контура.
Кроме этого следует выполнить такие действия:
- Проверка уровня промерзания почвы. Глубина залегания труб должна быть ниже этого показателя;
- Грунтовые воды. Для их естественного удаления в период больших паводков на дно котлована засыпается песчаный слой;
- Выбор материала изготовления трубопроводов. Он должен быть достаточного гибок и механически надежен. Для геотермального отопления в Европе чаще всего используют трубы из сшитого полиэтилена.
Если важным является вопрос, сколько стоит геотермальная система отопления – то горизонтальное расположение поможет существенно снизить текущие затраты на монтаж системы. При установке нескольких первичных контуров необходим монтаж входного и выходного коллекторов.
С вертикальными трубопроводами
Вертикальная схема работы
Учитывая основные принципы работы геотермального отопления дома во время проектирования необходимо добиться максимального нагрева теплоносителя от земли. Это можно сделать только при установке вертикальных магистралей.
Для организации геотермального отопления загородного дома своими руками вертикального типа необходимо сделать скважины, глубиной от 30 до 100 м. В них помещаются трубопроводы первичного контура.
Такая схема более трудоемка, чем вертикальная, но имеет ряд преимуществ:
- Большая глубина залегания магистралей. В этом случае теплоотдача окружающей среды повышается на 25-30% — до 70 Вт/м²;
- Небольшая площадь для монтажа;
- Практически отсутствует зависимость от промерзания грунта.
Кроме этого способа нередко применяют основные принципы работы геотермального отопления для горячего водоснабжения в летний период. Для этого первичный контур помещают в воду — озеро или реку.
Перед бурением скважин необходимо сделать анализ почвы и определить оптимальную глубину. Состав почвы напрямую скажется на трудоемкости процесса.
Насосы тепловые типа вода-вода
Это альтернативный вариант применения геотермального насоса, при котором энергия отбирается из воды.
Обустройство контура возможно двумя способами:
- Погружение теплообменника на дно водоема. Плюсом является отсутствие длительных земляных работ. Петли выкладываются по дну близлежащего источника воды, который расположен не дальше 100 м от дома. Глубина дна должна быть не менее 3 м.
- Размещение зондов в артезианских скважинах. При прокачке воды из скважины, потоки прогоняются через тепловой насос, сброс жидкости осуществляется во вторую скважину, которая также уравновешивает давление в обводненных пластах.
Упрощенная схема получения энергии из воды объясняет популярность геотермальных насосов типа вода-вода.
Способы работы системы геотермального отопления
Существует три основных принципа работы системы геотермального отопление:
- Первый вариант позволяет использовать тепловую энергию глубоких грунтовых вод. Эта вода достигает высоких температур, а тепловой насос, который поднимает её на поверхность, ещё и нагревает. После этого вода проходит через теплообменник, где отдаёт основное количество своей энергии.
- Следующий способ требует дополнительных затрат. В глубину грунта, которая достигает семидесяти пяти метров и более, спускают резервуар с антифризом. Он нагревается там и поднимается с помощью теплового насоса к теплообменнику. После того, как энергия отдаётся теплообменнику, антифриз спускается обратно в резервуар шахты.
- Третий принцип не нуждается в установке грунтовой шахты. Он подходит для обогрева зданий, которые имеют выход к водоёмам. В таком случае от теплообменника по дну водоёма устанавливаются горизонтальные зонды, которые поглощают и трансформируют тепло воды на дне.
Преимущества геотермального отопления
Схема геотермального отопления имеет ряд весомых положительных характеристик. Доказано, что выделение энергии в разы превышают расходы на электричество для работы насоса.

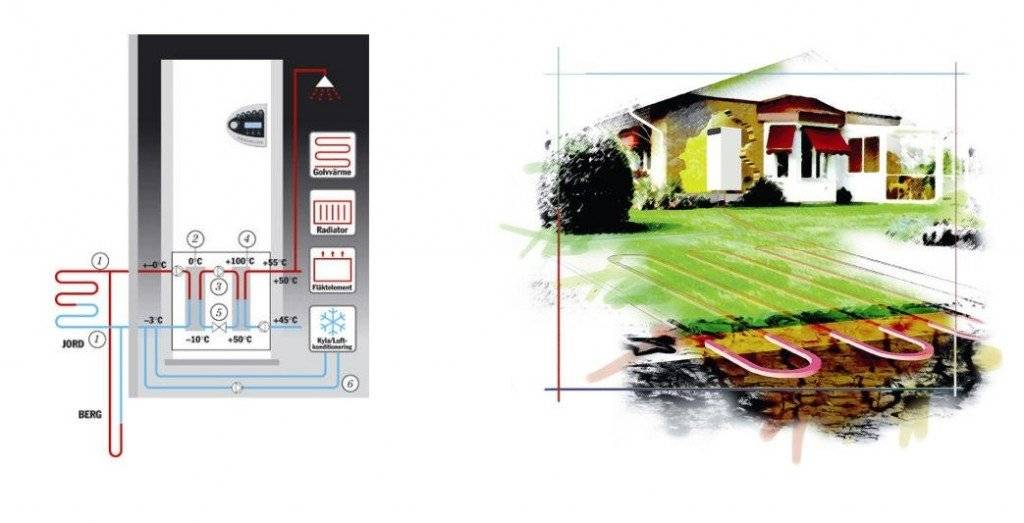

Принцип действия геотермального отопления. Нажмите для увеличения.
К тому же уровень экологической безопасности такого проекта значительно выше всех иных теплосистем. Такое отопление не производит выбросов, которые так негативно влияют на окружающую среду.
Для работы этой системы не нужно топливо или дополнительные химические вещества, что делает её абсолютно безопасной и для хозяев самого дома, и для водоёма, если он используется. В работе этой отопительной системы исключён риск взрыва или возгорания.
Если установка геотермальной системы будет выполнена правильно, то она прослужит без технической поддержки минимум тридцать лет, чего не скажешь о каких-либо других отопительных приборах.
Обычно такую систему нагрева используют в частных домах те, у кого установлены «тёплые» полы.
3 Простейший агрегат
Наиболее дешевым самодельным устройством станет тепловой насос из кондиционера. Желательно приобрести модель, оснащенную реверсивным клапаном. Благодаря этому кондиционер может работать на обогрев. В противном случае придется дорабатывать контур хладагента
Также при выборе кондиционера следует обратить внимание на показатель производительности агрегата по холоду
Алгоритм изготовления простейшего теплонасоса имеет следующий вид:
Снимается верхний кожух аппарата и демонтируется внешняя теплообменная камера
На этом этапе необходимо проявить осторожность, чтобы не повредить трубки с хладагентом. Затем нужно снять с вала наружную крыльчатку
Изготавливается бак из металла. Его длина должна соответствовать размеру теплообменной камеры, а ширина будет на 100-150 мм больше. Чтобы радиатор не обмерзал, предстоит увеличить его площадь
Для этого по краям устанавливаются дополнительные алюминиевые либо медные пластины, в зависимости от материала теплообменной камеры. Модернизированный радиатор устанавливается в бак, который нужно затем закрыть герметичной крышкой. На финальном этапе к штуцерам подключаются шланги отбора и подачи теплоносителя, подсоединяются циркуляционные насосы. После этого остается заполнить емкость и проверить ее на герметичность.
Принцип функционирования теплового насоса
Основная идея, положенная в основу принципа работы установок рассматриваемого типа, состоит в передаче тепловой энергии от источника с низким потенциалом к рабочему веществу (теплоносителю). Таким источником может быть грунт, воздух и вода. Любой объект, нагреты до температуры выше абсолютного нуля, содержит запас тепловой энергии, количество которого определяется как произведение массы объекта и его удельной теплоемкости. В этом контексте землю, океаны и атмосферу можно рассматривать как огромнейшие запасы энергии для питания энергоэффективных систем отопления.
Геотермальная установка состоит из нескольких элементов:
- Трубопровод, расположенный в грунте на определенной глубине. Содержащееся в нем рабочее вещество получает тепловую энергию, нагреваясь на несколько градусов.
- Теплообменный узел – следующий элемент системы, в который подается нагретый теплоноситель.
- Внутренний контур системы, который получает тепловую энергию от теплоносителя.
- Внешний контур с хладагентом, способным переходить в газообразную фазу в результате прогрева в испарителе.
- Сжимающий компрессор, уменьшающий объем хладагента, тем самым увеличивая его температуру.
- Конденсатор, передающий в свою очередь тепловую энергию разогретого рабочего вещества на отопительные элементы внутренней системы. Отдавший тепловую энергию хладагент переходит в жидкую фазу, поступает в начальную точку системы для поглощения очередной новой порции тепловой энергии.
Отопительные системы на основе тепловых насосов характеризуются высоким КПД, способны поддерживать оптимальные температурные условия в помещениях круглый год.
Схема работы всей конструкции
По сути, есть три контура, по которому циркулирует жидкость. Первый из них мы обозначили как нагревание. Следующий контур находится внутри насоса. Там хладагент забирает тепло от контура нагревания и передаёт его на третий цикл посредством труб в дом.
Теплоноситель проходит по контуру под землёй и нагревается до температуры 7° C (таков показатель на глубине ниже уровня промерзания). Вся энергия, которую теплоноситель забрал из земли, приходит в тепловой насос.
В тепловом насосе есть первый теплообменник. В нём теплоноситель из земляного контура нагревает хладагент
, повышая ему не только температуру, но и давление. В состоянии газа хладагент переходит во второй теплообменник. Тут он нагревает теплоноситель, который циркулирует по трубах внутри дома, а затем снова возвращается в жидкое состояние.
Надо признать, что среднестатистический обыватель мало задумывался об истощении земных недр, загрязнении атмосферы и окружающей среды в целом от сжигания углеводородов
И только сейчас люди всерьез стали обращать внимание на экологически чистые и возобновляемые источники энергии, поскольку стоимость углеводородного топлива стала неуклонно расти. Один из способов использования таких неиссякаемых источников – отопление дома теплом земли
Информацию о том, как оно действует и каким образом претворяется в жизнь, вы найдете в этой статье.
Выводы и полезное видео по теме
В ролике наглядно показано, как в большом доме из газосиликатного блока обустроена отопительная система на основе геотермального теплового оборудования «воздух-вода». Раскрыты некоторые интересные нюансы относительно монтажа оборудования и озвучены реальные цифры коммунальных платежей за месяц.
Как работает оборудование «земля-вода». Подробное описание от специалиста по установке геотермальных тепловых котлов, рекомендации и полезные советы для домашних мастеров от профессионала своего дела.
Своими впечатлениями о тепловом геотермальном насосе делится реальный пользователь оборудования.
Профессиональный слесарь рассказывает, как в домашних условиях изготовить тепловой насос на основе мощного компрессора и трубчатых теплообменных деталей. Подробная инструкция в пошаговом режиме.
Геотермальный насос для отопления частного домовладения – удачный способ создания комфортных жизненных условий даже там, где недоступны централизованные коммуникационные системы и более привычные источники энергетического ресурса. Выбор системы зависит от территориального расположения недвижимости и финансовых возможностей хозяев.
