Газовый котел с бойлером: принцип работы и виды, особенности подключения

Утепление напылением

Это самый простой способ. Для работы нужен пистолет под монтажную пену и обычный канцелярский нож. Всю поверхность бойлера необходимо задуть пеной, подождать пока она наберет полный объем.

Существует монтажная пена с разным коэффициентом расширения. Также отличается и скорость затвердевания. Эти два показателя нужно учитывать при обработке водонагревателя. После расширения толщина слоя должна стать не менее 70 мм.

После того как пена полностью высохла, нужно ее обрезать, чтобы сгладить поверхность. Второй вариант – можно обшить бойлер пластиком, гипсокартоном (если он прямоугольной формы), вагонкой, жестью. Тут уже дело вашей фантазии.

Утепление бойлера пенополиуретаном.

Преимущества, недостатки и особенности двухконтурных агрегатов со встроенным бойлером

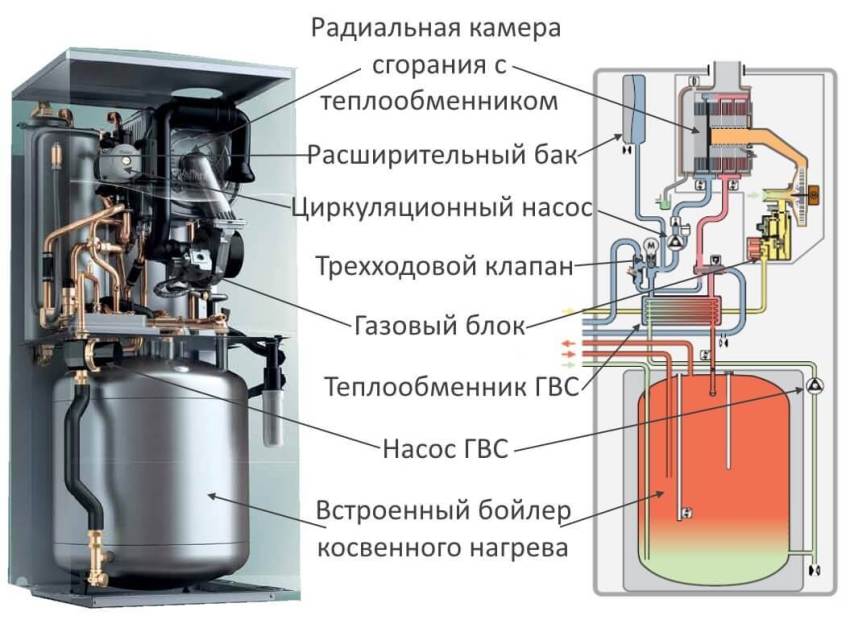

Принцип работы двухконтурного газового котла со встроенным бойлером следующий: в емкость погружены трубки теплообменника ГВС, по которым движется теплоноситель. Вода в таких бойлерах прогревается послойно: в нижней части находится холодная вода, она заходит в контур ГВС, нагревается в нем и возвращается в верхнюю часть емкости, откуда поступает потребителю при включении крана горячей воды.

Объем встроенного бойлера составляет от 20 до 100 л:

настенные агрегаты снабжаются емкостями объемом до 60 л;
напольные – от 60 до 100 л.

Рассмотрим, какими преимуществами обладают двухконтурные газовые котлы со встроенным бойлером:

Компактные размеры — ненужно искать место для установки отдельно стоящей емкости.
Проще устанавливать и подключать, чем агрегат с бойлером косвенного нагрева.
Обеспечивает быстрый нагрев воды.
Дает возможность пользоваться горячей водой даже, если водяной напор слабый.
Наличие сложной системы автоматики, которая повышает безопасность и уровень контроля за работой котла.

К недостаткам относят:

Быстро выходят из строя.
Производительность горячей воды ограничена объемом бойлера.

Обратите внимание! Мощность большинства моделей двухконтурных котлов со встроенным бойлером стартует от 28 кВт. Объема встроенной емкости может хватить для обеспечения 3-4 точек водозабора

Объема встроенной емкости может хватить для обеспечения 3-4 точек водозабора.

Подключение двухконтурных газовых котлов со встроенным бойлером

Схема обвязки газового котла со встроенным бойлером включает пять труб: одну газовую и четыре водяные. Подключение газа должен выполнять только специалист, водяные трубы можно подсоединить самостоятельно. Газовую магистраль подсоединяют с помощью шарового крана. Остальные подключают следующим образом:

патрубок теплообменника с подающей трубой отопления;
другой патрубок основного контура с обратной трубой;
водопровод с патрубком бойлера;
кран подачи теплой воды со вторым патрубком емкости.

Производители

Среди компаний, которые производят двухконтурные котлы со встроенным бойлером выделяют продукцию Beretta, Protherm и Baxi.

Агрегаты производства Beretta собраны из качественных комплектующих, но вместе с этим стоят недорого. Beretta Boiler 28 BAI – настенный двухконтурный газовый котел со встроенным бойлером объемом 60 л и закрытой камерой сгорания, он обладает мощностью 28 кВт. Агрегат оснащен:

функцией ионизационного контроля пламени;
модуляционной горелкой;
режимами «Зима-Лето»;
трёхскоростным циркуляционным насосом с деаэратором;
функцией Safety Baby – она контролирует температуру воды в накопителе на уровне 43°C.

Напольный двухконтурный газовый котел со встроенным бойлером — Protherm 30 KLZ. Его накопительная емкость имеет объем 90 л. Данный агрегат оснащен:

накопительным баком, содержащим магниевый электрод, который защищающает ёмкость от коррозии;
модуляционной горелкой, которая может менять мощность пламени от 70 до 100%.

Целую линейку двухконтурных газовых котлов со встроенным бойлером как в настенном, так и в напольном исполнении предлагает производитель Baxi: Baxi SLIM 2.300i; Baxi SLIM 2.300 Fi; Baxi NUVOLA 3 COMFORT 240Fi; Baxi NUVOLA 3 280B40i; Baxi NUVOLA 3 COMFORT 280i. Они отличаются удобной панелью управления и наличием электронного розжига.

Особенности и достоинства двухконтурных газовых котлов с бойлером косвенного нагрева

При потребности в больших объемах горячей воды устанавливают двухконтурный газовый котел с бойлером косвенного нагрева. Накопительное устройство напоминает большую емкость, которая работает от электричества и выполняет те же функции, что и теплообменник ГВС. Объем такой накопительной емкости может составлять 100, 300, 500, 1000 л и более.

В базовый комплект бойлера косвенного нагрева входит:

бак для воды;
змеевик, по которому циркулирует теплоноситель;
гильза для подключения датчика температуры;
патрубок для соединения с системой водоснабжения.

Принцип работы емкости косвенного нагрева следующий: по змеевику проходит теплоноситель, который нагревает воду в емкости. Ее температуру должны контролировать термодатчики – при достижении заданного показателя они подают сигнал трехходовому клапану или насосу, в результате теплоноситель перестает циркулировать.

Достоинства двухконтурный газовый котел с бойлером косвенного нагрева имеет такие:

Возможность производства большого объема горячей воды.
Реже выходит из строя, чем агрегат со встроенным бойлером.
Небольшие затраты на нагрев воды.
Имеется возможность подключить к разным источникам тепла.

К недостаткам представленных агрегатов относится:

Сложность подключения.
Значительные первоначальные затраты.
Большие габариты системы.

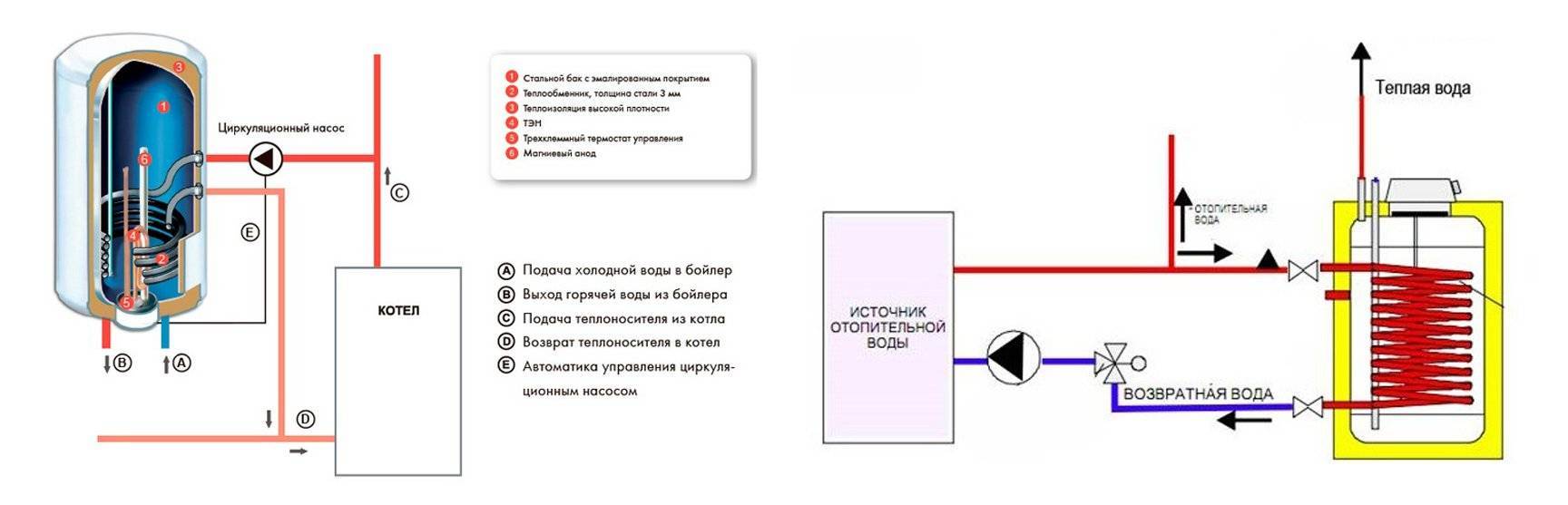

Подключение газового агрегата и бойлера косвенного нагрева

При подключении двухконтурного газового котла и бойлера косвенного нагрева могут быть использованы разные схемы. Единым должен оставаться принцип подачи холодной воды и выпуск горячего водоснабжения: из магистрали холодная вода поступает в нижнюю часть накопительной емкости, а нагретая концентрируется вверху и выходит при открытии крана ГВС.

Обвязку бойлера косвенного нагрева можно осуществить по принципу обвязки радиаторов, отличие заключается только в необходимости остановки циркуляции воды при достижении требуемой температуры. Для этого устанавливают трехходовый клапан либо дополнительный насос, который должен быть подключен к встроенному термостату.

Применение трехходового клапана дает приоритет теплообменнику для производства ГВС перед отоплением. Такую схему рекомендуют использовать при наличии бака большой вместимости, а также в случае, если вода в вашем регионе слишком жесткая.

Трехходовый клапан подсоединяют сразу за циркуляционным насосом. К нему напрямую подключают термодатчик. После достижения водой заданной температуры клапан закрывается — теперь теплоноситель циркулирует только в системе отопления.

Обратите внимание! При выборе схемы обвязки учитывают какой из контуров будет приоритетным: если ГВС — его обвязка выполняется параллельно системе отопления; если главной должна быть отопительная функция, то выбирается последовательная схема подключения

Как правильно подключить бойлер косвенного нагрева?

Чтобы система, состоящая из газового агрегата и бойлера косвенного нагрева, работала эффективно и не доставляла неудобств, следует выполнить следующие рекомендации:

при выборе объема накопительной емкости следует исходить из того, что на одного потребителя приходится около 20 л;
необходимо предусмотреть возможность заземления;
устанавливать бойлер необходимо возле розетки, чтобы включить его, если газовый котел вдруг выйдет из строя;
для удобства эксплуатации необходимо установить краны, с помощью которых можно вывести бойлер из системы;
чтобы вода быстрее прогревалась, следует установить емкость как-можно выше над радиаторами.

Схемы и правила подключения БКН

Схема подключения и особенности монтажа бойлера косвенного нагрева зависят от класса прибора и системы отопления в доме. Необходимо правильно выбрать место установки, ориентируясь на расположение котла, врезку насосов и уже имеющуюся разводку. Попробуем разобраться, что необходимо учесть при монтаже нагревательного оборудования.

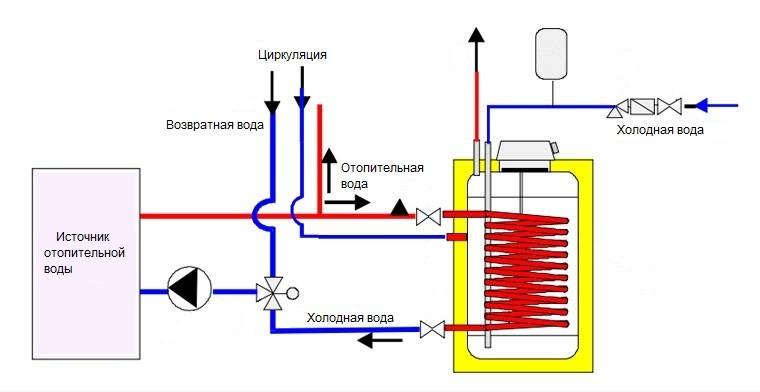

Вариант #1 – обвязка с трехходовым клапаном

Это одна из наиболее популярных схем, так как при ее применении происходит параллельное подключение отопительной системы и БКН, оснащенное запорной арматурой. Бойлер необходимо установить около котла, на подачу врезать циркуляционный насос, затем трехходовой клапан.

Данная схема успешно применяется, если используется несколько обогревательных приборов, например, два разных котла.

Трехходовой клапан – это своеобразный переключатель, который управляется термореле. При понижении температуры срабатывает автоматика, и поток теплоносителя с обогревательного контура перенаправляется в БКН

По сути, это система с приоритетом, которая обеспечивает быстрый нагрев воды в бойлере при полном отключении радиаторов на некоторое время. Как только температура повышается до заданного значения, вновь срабатывает трехходовой клапан и возвращает теплоноситель в прежнее русло – в отопительную систему. Этот способ обвязки пригодится тем, кто использует бойлер в постоянном режиме

Вариант #2 – схема с двумя циркуляционными насосами

Если бойлер применяют редко (например, сезонно или по выходным) или появилась необходимость в воде, температура которой ниже, чем в системе обогрева, применяют схему с двумя Система водяного отопления с принудительной циркуляцией: схемы, варианты реализации, технические тонкости циркуляционными насосами. Первый устанавливают на трубе подачи, непосредственно перед БКН, второй – на контуре отопления.

Циркуляционный насос запитан через термореле, поэтому начинает действовать только при снижении температуры ниже требуемой. Ускорение нагрева происходит вместе с включением принудительной циркуляции

Трехходовой клапан в данной схеме отсутствует, обвязка оборудована с применением простых соединительных тройников.

Вариант #3 – обвязка с гидравлической стрелкой

Это подключение используют для объемных бойлеров (200 л и более) и разветвленных отопительных систем с множеством дополнительных контуров. Примером может служить система отопления в двухэтажном доме, где кроме многоконтурной радиаторной сети используются теплые полы.

Гидравлический распределитель (гидрострелка) необходим, чтобы упростить схему отопительной системы и избежать монтажа рециркуляционных насосов на каждую отопительную ветку

Оборудование гидрострелки позволяет избежать теплового удара, так как давление воды в каждом контуре будет одинаковым. Самостоятельно сделать обвязку по данной схеме довольно сложно, поэтому лучше обратиться к профессиональным монтажникам.

Вариант #4 – использование рециркуляции теплоносителя

Рециркуляция полезна, когда присутствует контур, нуждающийся в постоянной подаче горячей воды – например, полотенцесушитель. Если его подключить к системе отопления, теплоноситель будет постоянно циркулировать, а сушилка функционировать и одновременно служить отопительным прибором.

Применение рециркуляции обладает одним большим преимуществом – не нужно ждать, когда вода нагреется до нужной температуры, она всегда будет горячей

Но у этой схемы есть и недостатки. Главный – это увеличение расходов на топливо, потому что требуется постоянный прогрев охлаждаемой в контуре воды. Второй минус – смешивание воды в бойлере. Обычно горячая вода находится в верхней части, и оттуда поступает к точкам водоразбора, здесь же она перемешивается с холодной, вследствие чего на выходе температура немного ниже.

Существуют модели бойлеров со встроенной рециркуляцией, то есть с готовыми патрубками для подключения полотенцесушителя. Но дешевле приобрести обычный бак, применив для подключения тройники.

Вариант #5 – система с энергонезависимым котлом

Отличительная особенность данной схемы – установка бойлера на более высоком уровне, чем котел и отопительные приборы. Предпочтение отдается настенным моделям, которые можно подвесить на высоте 1 м над полом.

Напольные модели конкретно в рамках данной схемы уступают настенным скоростью и качеством нагрева. Температура воды значительно ниже (примерно как в обратном трубопроводе), следовательно, и запас горячей воды меньше

Энергонезависимый тип отопления строится на применении законов гравитации, следовательно, теплоноситель будет циркулировать и при отключении электричества. В обычном режиме можно подключит циркуляционные насосы.

Преимущества и недостатки бойлера в системе отопления

Разумеется, рынок в состоянии предложить покупателю автономные модели, в том числе и работающие от электричества. Однако, работающее отдельно от общей сети устройство будет расходовать больше ресурсов и не гарантирует бесперебойность работы.

Очень часто автономным бойлерам не хватает собственной мощности, поэтому рационально все же подключить прибор к газовому котлу. Это обеспечит не только простоту в управлении всей системой в целом, но и сэкономит немало ресурсов. Однако, для надежной работы связки котел — бойлер необходимо выполнить ряд важных условий:

Установить краны на входную и выходную трубы, чтобы иметь возможность отделить от котла систему горячего водоснабжения.
Бойлер должен быть заземлен и иметь доступ к розетке. Это предусматривается на случай поломки газового котла.
Следует установить аккумулятор на выходной трубе — таким образом исключается возможность гидроудара.
Бойлер необходимо устанавливать рядом с котлом.

В целом, при рациональном подключении горячее водоснабжение не должно негативно повлиять на отопительную систему. Небольшой запас мощности нагревателя не повредит, но перегибать палку не стоит. При максимально интенсивной работе газовый котел должен нагревать весь объем бойлера до 80°C не менее чем за 10-15 минут.

Неправильное подключение способно свести на нет конструктивные преимущества как бойлера, так и нагревателя. Нерациональная схема характеризуется:

Сложным управлением, невозможностью оперативного контроля каждого элемента по отдельности.
Чрезмерный расход топлива, тактование котла.
Нестабильная работа отопительной системы, перепады в температурном режиме помещения. Бойлер долго прогревается даже при мощном газовом котле.
Частые гидроудары.

Если перечисленные пункты характерны для отопительной системы — следует как можно скорее пересмотреть схему. Это позволит не только сэкономить немало топлива, но и уменьшить темпы износа техники.

Не стоит забывать и о правилах безопасности. Температура горячей воды в бойлере должна быть не менее восьмидесяти градусов, что особенно актуально для объемных агрегатов. Таким образом предотвращается развитие болезнетворных микроорганизмов в жидкости.

Подключение бойлера к двухконтурному газовому котлу

Бойлер послойного нагрева Galmet SG (S) Fusion 100 L ( для двухконтурных котлов ) имеет встроенный трехскоростной циркуляционный насос. Высота бойлера 90 см., диаметр 60 см. В продаже можно найти бойлеры послойного нагрева специально предназначенные для подключения к двухконтурному котлу. Для примера, на рисунке показана схема подключения к котлу бойлера производства Польши.

Благодаря технологии послойного нагрева воды с накоплением горячей воды в бойлере, снижается количество запусков котла, что продлевает срок его службы и снижается потребление газа.

Равномерная температура воды (без резких перепадов) обеспечивает комфортное пользование водой в более чем одной точке водоразбора.

Бойлер имеет пять патрубков для подключения внешних трубопроводов. Причем, концы патрубков внутри бойлера находятся на разной высоте. Такое большое число и расположение патрубков позволяет бойлеру выполнять функции гидравлического разделителя. Это решение устраняет взаимное влияние на режим циркуляции и температуру воды в разных контурах системы и делает более простой и дешевой обвязку оборудования арматурой.

Например, два патрубка предназначены для контура рециркуляции горячей воды в трубах разводки по дому. Время ожидания горячей воды не будет зависеть от длины труб до места разбора воды. К двум другим патрубкам присоединяют контур нагрева ГВС котла. Для холодной воды из водопровода также имеется свой отдельный патрубок.

К трубе подачи холодной воды из водопровода подключают расширительный бак и предохранительный клапан, а также устанавливают обратный клапан (на схеме не показаны).

Напольный бойлер хорош еще тем, что грязь и шлам оседает и скапливается на дне, не попадает в трубы и не влияет на работу оборудования.

Устройство бойлера косвенного нагрева

Как и другие водонагреватели накопительного типа, бойлер косвенного нагрева это, по сути, большой термос, внутри которого установлен греющий контур. В конструкцию этого водонагревателя входят следующие элементы:

Внешний кожух с элементами крепления, которые позволяют устанавливать прибор на пол или крепить на стену;
Внутренняя емкость (бак);
Пенополиуретановая изоляция;
Термоэлектрический датчик или термостат;
Группа безопасности;
Воздухоотводчики;
Греющий контур;
Контур рециркуляции (устанавливается в ряде моделей);
Трубчатый электронагреватель и его обвязка (в комбинированных моделях);
Магниевый анод.
Подводящий и расходный патрубки.

Делая выбор бойлера для дома, вы не сможете не увидеть разницу в цене между моделями, очень похожими между собой внешне. В первую очередь это обусловлено материалом и способом изготовления внутреннего бака, конструкцией (напольный или настенный), наличием дополнительных контуров и устройств безопасности.

Внешний кожух

Корпус накопительного водонагревателя чаще всего изготавливают из стального листа или прочного пластика. В напольных моделях конструкцией предусматривают опорные ножки, а в настенных – кронштейны для крепления прибора на стену. Пространство между внутренним баком и наружным кожухом наполняют жесткой полиуретановой пеной, которая является прекрасным теплоизолятором. На внешней поверхности кожуха устанавливают термометр для наблюдения за температурой воды.

Внутренний бак водонагревателя предъявляет повышенные требования к коррозионной стойкости материала, из которого он изготовлен. К тому же, свои условия выдвигают и постоянные перепады температур

Поэтому при разработке бойлеров изготовители особое внимание уделяют материалу внутреннего бака. Самым стойким вариантом можно считать бак из нержавеющей стали, однако этот материал значительно повышает стоимость устройства

Хорошо зарекомендовали себя стальные баки с антикоррозионным стеклофарфоровым покрытием. Слой такого материала получают путем напыления и обжига при высокой температуре. Компоненты, которые входят в защитный состав, выравнивают температурные коэффициенты расширения стали и стеклофарфора, что не позволяет покрытию растрескиваться при перепадах температур.

Покрытие внутреннего бака эмалью характерно для недорогих приборов. Соответственно и срок их службы наименьший среди всей линейки водонагревателей. Помните об этом, делая свой выбор.

Теплообменник

Греющий контур представляет собой спираль оптимальной формы, выполненную из стальной или латунной трубы. Такой теплообменник может быть установлен как внизу бака, так и равномерно распределяться по всему объему.

Некоторые водонагреватели оснащают двумя теплообменниками – один из них подключают к котлу, а второй к тепловому насосу или геоколлектору. Такая схема позволяет дополнительно экономить энергоресурсы. Иногда в роли теплообменника выступает цилиндрическая емкость, установленная внутри бака водонагревателя.

Магниевый анод

Для защиты элементов бойлера, установленных во внутренней емкости, служит магниевый электрод. Принцип действия этого элемента основан на замещении электронов, участвующих в ионном обмене, своими собственными. Это предотвращает корродирование и быстрый износ деталей водонагревателя. Сам же магниевый анод при этом разрушается и требует периодической замены.

Подающие и расходные трубки

Патрубок подачи холодной воды расположен снизу бака и имеет рассекатель для снижения турбулентности потока. Такая схема предотвращает смешивание холодной и горячей воды. Трубка для отбора нагретой жидкости установлена сверху и имеет длину, позволяющую использовать наиболее нагретый верхний слой воды. Горизонтальный бойлер косвенного нагрева может иметь правое и левое подключение расходной и подающей магистрали. Соответственно и патрубки напольных бойлеров находятся на правой или левой панели.

Оборудование защиты и контроля

Для управления процессом нагрева бойлера служит термостат, установленный в погружной гильзе, которая проходит сквозь внутренний бак и касается поверхности теплообменника. Эта схема позволяет наиболее точно измерять температуру нагрева.

Группа безопасности представляет собой предохранительный клапан, который служит для сброса давления, превышающего максимальное значение. В моделях с ТЭНом для его защиты дополнительно устанавливают тепловое реле и термостат.

Материалы и инструменты

Материалы:

Трубы, запорная арматура, обратные клапаны — к ним не предъявляется особых требований: используйте те же материалы, что и для работы с ГВС или системами отопления.
Расширительный бачок — на систему бытового водоснабжения требуется отдельный, служит для предотвращения резких перепадов давления при открытии/закрытии кранов.

Внимание! Бачок должен быть предназначен для использования с горячей водой, обычно подобные устройства обозначаются специальной маркировкой. Циркуляционный насос — в контур теплообмена с водонагревателем, как правило, устанавливается отдельный насос

Циркуляционный насос — в контур теплообмена с водонагревателем, как правило, устанавливается отдельный насос.

Кроме того, в системах ГВС с рециркуляцией, требуется отдельный насос для циркуляции воды в контуре ГВС.

Это избавит от необходимости ждать поступления горячей воды по трубам большой длины от места установки водонагревателя: вода сразу будет горячей.

Провода и мелкая электрическая обвязка — если планируется подключение термостата водонагревателя к автоматике котла.
Крепёж — особенно в случае настенной установки, также для закрепления труб и насосов.
Стандартный сантехнический набор герметиков, уплотнителей, прокладок.

Инструмент:

газовый ключ;
гаечные ключи различных диаметров;
ключ разводной;
строительный уровень;
перфоратор, отвёртки, шуруповёрт;
минимальный набор электрика: нож, кусачки, изолента, тестер фазы.

Процесс монтажа: как подключить

В идеале бойлер должен находиться как можно ближе к котлу отопления для минимизации теплопотерь.

Подача холодной воды всегда осуществляется в нижний патрубок бойлера, а забор горячей — из верхнего.

Выберите место размещения водонагревателя так, чтобы не мешал и был удобен в обслуживании. Монтируете кронштейны, подставки, закрепляете его на них.
Подключаетесь к сети ХВС: делаете отвод, ставите запорный кран и фильтр грубой очистки.
Через тройник отводите линию ХВС к потребителям, второй выход подключаете к бойлеру через предохранительный клапан.
Подключаете к бойлеру линию ГВС в доме, не забывая про расширительный бачок на ней. Кроме того, ставите краны-байпасы, чтобы можно было отключить его от контура на время обслуживания.
Теперь подключаете бойлер к газовому котлу по одной из приведённых схем. Не забудьте отключить котёл и перекрыть систему перед подключением!
Подключите электронику, датчики, насосы согласно инструкции.

Запуск и проверка

После монтажа в первую очередь необходимо подключить и заполнить бойлер холодной водой. Убедитесь, что из системы удалены все воздушные пробки, а бойлер заполнен полностью, чтобы не привести к его перегреву.

Когда бойлер заполнен, выставляете желаемую температуру с помощью автоматики. Запускаете котёл, открываете подачу теплоносителя из системы отопления к бойлеру.

Когда система выйдет на рабочий режим, убедитесь, что предохранительный клапан (обычно настроен на 8 бар) не подтекает, т. е. в системе нет избыточного давления. А также следует проверить все соединения, уплотнители и краны на предмет протечек.

Схема тепловой котельной для частного дома

При проектировании рекомендуется брать в качестве основы закрытый и открытый виды тепловых сетей. Второй из них считается бюджетным вариантом на начальных стадиях, но не в процессе работы — это следует учитывать. Однако для нашего случая больше подходит второй из названных типов. Это объясняется практически точным отсутствием утечки из-за герметичности устройства. В схеме используется принудительный метод циркуляции теплоносителя с помощью предназначенного для этого насоса. К тому же соответственно, конструкция состоит из котла. Он обеспечивает теплом не только систему отопления, но и контур для нагревания воды. Для его расположения необходимо разобраться с выбором участка.Есть два варианта: напольный и настенный. Последний чаще всего устанавливаются на кухне, а также в коридоре, потому что много места они не занимают, хотя и включают в себя множество составляющих. Главным недостатком выступает слабая мощность, но для небольшого объёма его будет достаточно. Итак, чтобы собрать самостоятельно котельную, можно руководствоваться ниже перечисленными шагами:

Для начала нужно проложить дымоход, канализацию, электропроводку и магистраль системы.
Далее, провести отделку негорючими материалами, соответственно, учитывая все требования СНиП.
Установить и провести в выбранном вами месте котёл, бойлер и не забыть про расширительный бак.

Общие особенности

В помещение, где находится агрегат необходимо присутствие окна или двери, которые открывались бы наружу.
Несмотря на значение площади, позволительно сооружать пространство котлами в количестве более 2 единиц.
Обязательно соответствие требованиям по пожарной безопасности. Это касается и применения различных материалов. Например, при отделке нужно использовать штукатурку или плитку — они будут являться негорючими элементами.
Кроме этого, схожесть вентиляции, дымохода и оборудования непременно должна быть

Потому что очень важно, чтобы перемещение воздушных масс было не менее трёх раз в день.

Советы по эксплуатации

В процессе использования устройства необходимо правильно как монтировать, так и взаимодействовать с ним, соблюдая особенные меры. В иной ситуации возникает большой риск возникновения серьёзных проблем, а именно пожара или даже взрыва. Названные ниже моменты как раз и нужны для обеспечения безопасности при эксплуатации.

Как уже говорилось в статье, обязательно наличие форточки — естественной вентиляционный обдув внутри помещения.
Для обслуживания специальной службы следует учитывать расстояние, на котором должен находиться котёл и мебель (больше 0, 7 метра в ширину).

Если вы применяете для работы напольное устройство, то следует прикрепить к нему подложку из крепкого и тоже негорючего материала.

Подпишитесь на наши Социальные сети

Виды материалов теплообменника – что выбрать?

Существуют теплообменники из разных материалов:

Нержавеющая сталь. Это самый дешевый и распространенный вариант. причем, инициатива в сборке котлов с такими узлами происходит от самих производителей. Таким образом они снижают себестоимость своей продукции. Агрегаты со стальным теплообменником демонстрируют вполне достойные показатели, но они уступают другим видам по долговечности и эффективности работы (хоть и ненамного).
Медь. Медные теплообменники значительно дороже, но и более эффективны. Они способны уменьшить теплопотери при передаче, имеют большой срок службы, меньше склонны к образованию известкового налета на внутренних стенках труб. Медные узлы устанавливают на свои изделия топовые фирмы.
Чугун. Это распространенный вариант теплообменника именно для напольных котлов. Используется специальный, пластичный сорт материала, не дающий трещин от перепадов температуры. Чугунные теплообменники массивны, обладают высокой инерцией, что несколько замедляет первичный нагрев, но существенно выравнивает процесс работы впоследствии. Как правило, Они имеют большой объем и способны продемонстрировать высокую производительность и эффективность.

Выбор теплообменника для напольного газового двухконтурного котла надо делать, исходя из условий эксплуатации и потребностей в горячей воде.

Специалисты и рядовые пользователи рекомендуют предпочесть чугунные котлы, которые дают устойчивый и ровный нагрев теплоносителя, надежны и стабильны в работе.

Виды двухконтурных газовых котлов со встроенным бойлером: нужны ли они?

Бойлеры применяются совместно с одно- и двухконтурными газовыми котлами. Во втором случае сам агрегат работает только на отопление. Выделяют отдельно стоящие и встроенные бойлеры.

Первые чаще приобретаются отдельно, обладают большой вместимостью, подходят к одно- и двухконтурным приборам открытого и закрытого типа. Требуют сложного подключения.

Встроенные резервуары — часть готовых решений на основе двухконтурных котлов. Компактны за счёт небольшого объёма, с завода оснащаются продвинутой автоматикой, легко можно подключить.

Важно! Объём отдельно стоящего бойлера подбирают пропорционально мощности котла. Если резервуар слишком велик, то вода в нём не будет прогреваться до необходимых по санитарным нормам 60 °C. Это чревато появлением опасных для здоровья колоний легионеллы

Это чревато появлением опасных для здоровья колоний легионеллы.

Современные аппараты со встроенными накопителями имеют функцию «антилегионелла»: бойлер время от времени автоматически прогревается до 65 °C в течение 30 минут, убивая тем самым вредоносные бактерии.

Двухконтурные газовые котлы с бойлерами различаются по месту расположения, типу накопителя и его вместимости.

По расположению: напольные энергонезависимые и настенные

Напольные энергонезависимые котлы отличаются большими размерами и высокой мощностью. Масса нагревательного прибора без жидкости достигает 100 кг. Оснащаются встроенными бойлерами объёмом до 120 л, внешними навесными либо напольными — 50–500 л.

Фото 1. Напольный двухконтурный газовый котел с бойлером косвенного нагрева, установлен в специальном помещении.

Зачастую требуют размещения в специально оборудованной бойлерной. Быстро нагревают и подают воду, но чувствительны к скачкам напряжения. Создают проблемы при подключении системы рециркуляции.

Настенное оборудование меньше и слабее напольного. Не требует обустройства отдельного помещения, допускается к установке в ванных комнатах и кухнях. Обычно комплектуются встроенными резервуарами косвенного нагрева вместимостью 10–60 л с постоянным подогревом жидкости вторичным контуром ГВС.

Реже подключаются к отдельно стоящим бойлерам аналогичного объёма. Их теплообменники имеют малое внутреннее сечение, из-за чего приборы боятся накипи и очень чувствительны к качеству воды.

По типу бойлера с электрическим нагревателем

Бойлер прямого нагрева оснащён собственным нагревательным элементом, самостоятельно повышающим и поддерживающим температуру воды. Зачастую это трубчатый электрический нагреватель (ТЭН), работающий от сети либо на газе. Установка второго варианта также требует разрешения надзорных органов.

Систему ГВС допускается основывать исключительно на накопителе прямого нагрева, минуя подключение к котлу.

Бойлеры косвенного нагрева не имеют собственного активного нагревательного элемента. В резервуаре с водой размещается змеевик, пропускающий через себя теплоноситель, предварительно нагретый в другом отопительном приборе. Устанавливаются с газовым оборудованием мощностью от 25 кВт, для работы автоматики необходимо подключение к сети.

Фото 2. Двухконтурный газовый котел с комбинированным бойлером, нагревает воду в резервуаре за счет работы змеевика.

Комбинированные бойлеры имеют змеевик, работающий по косвенному принципу, и ТЭН, непосредственно нагревающий воду в резервуаре. Рабочий элемент поддерживает температуру на необходимом уровне, но бо́льшая часть нагрева обеспечивается змеевиком.

Справка! Комбинированные накопители подходят к одно- и двухконтурному оборудованию малой мощности. Сокращают расход электричества в отопительный сезон, обеспечивая необходимый нагрев воды в течение всего срока эксплуатации.

Как выбрать газовый котел

При выборе газового котла для дома нужно обратить внимание на различные технические характеристики (подробнее: «Какой газовый котел выбрать для отопления дома»). Что касается материала, то такой прибор должен быть изготовлен из чугуна или стали

Стальные модели более подвержены коррозии, которая вызывается конденсатом. Срок их службы обычно не превышает 15 лет. Чугунные котлы служат до 50 лет, но стоят гораздо дороже стальных и весят в два раза больше (прочитайте: «Какой газовый котел лучше для отопления дома»).

Котлы со встроенными газовыми горелками не позволяют самостоятельно заменить горелку, вышедшую из строя. Дутьевые изделия покупают отдельно от котла, и в случае поломки их можно самостоятельно заменить. Кроме того, устройства с данным видом горелки имеют более высокий КПД.

Газовые котлы со встроенным водонагревателем
