Газгольдер: что это такое, необходимость для дома, принцип работы, плюсы и минусы

Топ-5 газгольдеров для частного дома

Разберем подробнее, какие производители газовых емкостей завоевали наибольшее доверие и чья продукция имеет высокое качество и длительный срок службы.

VPS

Чешская компания-производитель. Начало деятельности – 1953 год. Специализация — работа с любыми видами технологий, которые используют сжиженный углеводородный газ. На российском рынке компания с 2002 году.

Фото: газовые ёмкости «VPS»

В ассортименте горизонтальные резервуары объемом от 2700 до 10000 л, что позволяет обслуживать котлы при мощности от 25 до 85 кВт.

Сверху стальной корпус покрыт защитной эпоксидной пленкой. Рабочий диапазон температур газгольдера составляет от -40 до +40 градусов.

В производство запущены цистерны с двумя типами горловин:

80 см – суровый климат;
60 см – для более мягких, европейских условий эксплуатации.

Длина патрубков достигает 50 см.

Вся продукция соответствует европейским нормативам качества, имеет сертификат качества и паспорт изделия с русским переводом. Средняя цена на газгольдеры VRS – от 290000 рублей и выше.

«Медведь» (Россия)

Отечественная компания, которая считается одной из лучших на российском рынке газгольдеров. Производственные мощности расположены в Клину, Московской области. Осуществляют доставку во все регионы страны. Продукция всегда есть на складе. Ассортимент включает более 10 моделей резервуаров разного объема с возможностью как наземной, так и подземной установки. Есть в наличии и мобильные газгольдеры.

Фото: газгольдеры «Медведь»

Для изготовления применяется сталь 09Г2С. Минимальная толщина 5 мм. Дно резервуара производится с использованием технологии горячего штампа. Запорная арматура немецкого производителя GOK. Перед покраской все емкости обрабатывают дробеструйным способом, чтобы убрать шероховатости. Комплектуется изделие патрубками длиной до 65 см. Срок службы газгольдера по паспорту – 35 лет. Соответствует ГОСТ 8713-79. Весь ассортимент имеет сертификаты качества с полноценным гарантийным обслуживанием.

Емкость в 600 л обойдется примерно в 60000 рублей, в 5700 л – 210000 рублей.

«Шельф» (Россия)

Российская компания существует уже 14 лет. Производственные мощности находятся в Ростове-на-Дону. Компания делает емкости, в которых можно хранить сжиженный углеводородный газ.

Фото: газовая станция «Shelf»

Для бытовых целей производится 7 типов цистерн объемом 2700–10000 л.

Срок службы по паспорту – от 20 лет. Материал корпуса – низкоуглеродистая сталь со специальными легирующими добавками. Сверху нанесено полимерное антикоррозийное покрытие. Высота патрубков – 50 см. Продукция компания хорошо показала себя даже при эксплуатации в суровых климатических условиях.

Цены на их газовые цистерны – 170000–390000 рублей.

FAS

Совместное производство России и Германии. Компания на рынке уже 10 лет. Объем выпускаемых резервуаров – 2700–20000 л. Материал – сталь типа 09Г2С. Минимальная толщина металла – 6,6 мм.

Фото: резервуары для газа «FAS»

Запорная арматура от компании REGO. Защитное покрытие корпуса – Permacor. Срок эксплуатации по паспорту – 30 лет. Весь ассортимент соответствует действующим нормативам качества. Цены колеблются в зависимости от типа, объема, комплектации и в среднем составляют 250000–850000 рублей.

Dages

Это российско-немецкая компания, хотя производственные мощности сосредоточены в Чехии. В России компания известна уже больше 10 лет.

Фото: газгольдеры от российско-немецкой компании «Dages»

Выпускает емкости объемом 2700–10000 л.

Газгольдеры рассчитаны больше на промышленные масштабы. Для бытового применения количество моделей ограничено.

Модель типа «Росстандарт-1» подходит для местностей с высоким уровнем грунтовых вод. Корпус покрыт полимерно-эпоксидным защитным слоем.

Заявленный срок эксплуатации – 30 лет.

Их продукция стоит примерно 200000–380000 рублей.

Наземный и подземный монтаж

При проектировании газоснабжения нужно определиться, как установить аппаратуру: на поверхности земли или в вырытом котловане. Каждому варианту присущи преимущества и недостатки.

Газгольдер наружной установки

Наружный газгольдер устанавливается на поверхности

У аппаратуры, установленной на поверхности земли, есть существенные плюсы:

для уличных моделей не нужно рыть котлован и оплачивать земляные работы по дальнейшему благоустройству участка,
под землёй активно проходят процессы коррозии, поэтому защита от них потребует дополнительных материальных вложений,
наземный монтаж — единственный вариант в случае высоких грунтовых вод на участке.

Минусы наземных газгольдеров:

повышенные требования безопасности, влекущие увеличение стоимости монтажных работ и аппаратуры,
сложность теплоизоляции — при понижении температуры воздуха замедляется переход жидкой фракции в газообразное состояние, падает давление в системе подводящих труб, останавливают работу газовые котлы,
трудности с размещением газгольдеров большого объёма на небольших участках, уменьшаются возможности спланировать участок исходя из ландшафтных предпочтений.

Подземный вариант

Подземный стационарный газгольдер

При небольших дополнительных затратах ёмкости, установленные под землёй, имеют множество преимуществ:

стабильная работа в любых климатических условиях — температура окружающего пространства не изменяется резко и не опускается до критических для процесса испарения величин,
повышенная безопасность — при утечке газа вероятность взрыва минимальна,
над ёмкостью остаётся свободная площадь.

Отрицательные стороны связаны в основном с общестроительными и земляными работами:

рытьё котлована для больших газгольдеров потребует работы на участке тяжёлой строительной техники, лишнюю землю придётся куда-то вывозить,
необходимость обустройства надёжной подушки под ёмкость,
повышенные требования к антикоррозийной обработке,
на глинистых грунтах необходима защита от подвижек.

При всех минусах дополнительные затраты окупаются за счёт удобства эксплуатации, безопасности, отсутствия дополнительного оборудования на поверхности.

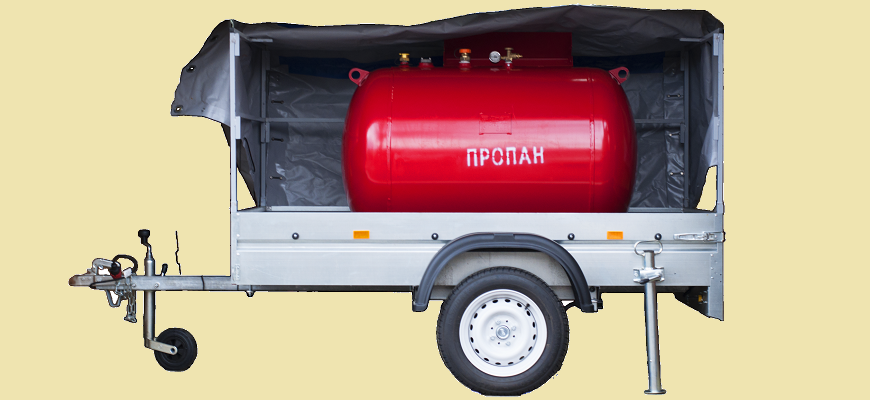

Мобильный газгольдер для дачи

Иногда установку постоянного подземного газгольдера на даче трудно оправдать. Нужен ли он, если отапливать дачу приходится не всю зиму, а только по выходным? Покупать ли подземный газгольдер, если известно, что через пару лет дачу подключат к природному газу, и он больше не потребуется? Вряд ли.

С другой стороны, мёрзнуть или возиться с дровами тоже не хочется, ни по выходным, ни, тем более, в течение нескольких лет.

Как раз на этот случай инженеры АвтономГаз разработали мобильный газгольдер-прицеп. Он стоит от 135 тысяч рублей, то есть значительно дешевле, чем постоянный подземный газгольдер. А если потребность в нём исчезнет, его всегда можно продать.

Мобильный газгольдер фактически представляет собой большой газовый баллон, установленный на колёса прицепа для легкового автомобиля. Однако в отличие от обычных газовых баллонов, он снабжён подогревом. Это позволяет ему работать без перебоев в любое время года.

Мобильный газгольдер не так вместителен, как подземный. Его объём составляет 600 литров. Такого количества сжиженного газа хватает для отопления дачи площадью сто квадратных метров в течение месяца. После этого мобильный газгольдер придётся прицепить к автомобилю и направиться к ближайшей автозаправочной станции.

Основные виды резервуаров

Основные различия газгольдеров характеризуются местом размещения оборудования и его физическими особенностями.

Наземные и подземные

Выбор расположения резервуара определяется как экономическими соображениями, так и существующими возможностями: учитывают близость залегания подземных вод, прочность грунта, величину расхода топлива.

Из-за сурового климата России чаще всего хранилище опускают под землю, чтобы газгольдер не промерзал в зимнее время, при минусовых температурах топливо поступать не будет. Поэтому подземный бак располагают ниже уровня промерзания земли. Санитарные нормы требуют устанавливать хранилище на глубине не менее 60 см. Это требует больших денежных вложений.

У подземного размещения резервуара есть ряд достоинств:

над уровнем земли выступает только небольшая горловина высотой 20-30 см;
в случае протечки газа он не распространится на участке.

Однако не всегда есть возможность установить такой газгольдер из-за слабости грунтов, близкого залегания подземных вод или расположения коммуникаций. В таком случае используют наземные варианты.

Газовое оборудование бывает как наземным, так и подземным.

Они требуют установки дополнительных приспособлений для исключения замерзания и повышения образования газообразной фракции: испарителя, конструкций утепления. Это ведет к удорожанию оборудования.

Вертикальные и горизонтальные

Для экономии места часто используют оборудование с вертикальным расположением бака. Однако в связи с небольшой площадью испарения чаще всего такие применяют тогда, когда расход топлива небольшой: например, в летнем доме, где люди не живут круглый год.

При горизонтальном расположении резервуара его легко обслуживать, проверять наличие или отсутствие коррозии, контролировать утечки газа.

Мобильные газовые хранилища

Там, где не нужно отапливать дом и подавать горячую воду круглый год, используют мобильные накопители. Для заправки такие минигазгольдеры перевозят на автомобиле. Их главный недостаток — маленькая емкость, которая составляет 500-700 л.

Мобильные емкости чаще всего используют на даче. Объем газа позволяет обогревать воду, а при необходимости — и помещение, все лето.

Передвижной газгольдер имеет небольшой объем резервуара.

Как правильно выполнить монтаж газгольдера на участке?

До того как будет произведена установка газгольдера, необходимо подготовить площадку. Независимо от того, каким способом будет производиться монтаж, заливается бетонная плита, которая и будет выполнять роль фундамента для резервуара. Для увеличения прочностных характеристик используется армирование.

Для этих целей можно использовать заводскую бетонную плиту, но обязательно полнотелую, при этом толщина ее должна составлять минимум 15–20 см. Если плита заливается, то установку емкости можно производить после полного набора прочности бетоном, а это не раньше чем через 4 недели.

После установки резервуара требуется выполнить прокладку коммуникаций, по которым газ будет доставляться в дом к газопотребляющему оборудованию.

Для этого используются трубы полиэтиленовые ПЭ 100. При этом для монтажа используются только несъемные соединения, которые устанавливаются с использованием стыковой или электромуфтовой сварки.

При прокладке газопровода на участке важно соблюдать определенные правила и нормы:

глубина заложения – не менее 1,5 м;
при работе на неровных участках допускается уклон по 1 см на каждый метр длины трубопровода;
если пересечения коммуникаций дома и газовой трубы не избежать, то между ними должно быть расстояние не менее 2 м по высоте;
между домом и трубопроводом, проложенным рядом, должна соблюдаться дистанция в 2 м;
все металлические элементы, укладываемые под землю, обязательно должны иметь антикоррозийную защиту;
нельзя забывать об установке конденсатосборника.

И напоследок: вся разводка дома начинается с цокольного уровня или подвала, поэтому ввод выполняется именно в этом месте, при этом последний должен быть исключительно заводского производства и иметь соответствующую сертификацию.

Цокольный ввод – специальная конструкция из крана, стальной трубы и сифонного компенсатора, отвечающего за стабильность конструкции вследствие воздействия на дом сил пучения, деформации, усадки и других явлений.

Благодаря способности сифона компенсировать негативное воздействие за счет изгибания, растягивания, сжимания сохраняется возможность обеспечить герметичность ввода в дом и, соответственно, избежать утечки газа.

Электрические накопительные водонагреватели (бойлеры). – здесь больше полезной информации.

Альтернативные варианты

Несмотря на наличие у газгольдера множества достоинств, все же решить проблему снабжения частного дома топливом для обогрева можно и другими способами. И наибольшее распространение среди них получили дизельное топливо и пропан-бутан.

ощущается неприятный запах

Вариант, при котором для обогрева используются баллоны пропан-бутана, привлекателен в первую очередь тем, что он не загрязняет окружающую среду. В то же время и у него имеются свои минусы, проявляющиеся в необходимости регулярной замены и заправке баллонов. Причем последняя процедура должна проводиться очень часто, что связано с небольшой вместимостью баллона — 35-42 литра. К тому же нужно учитывать и то, что при этом варианте возникают большие расходы, не говоря об увеличении нормы расхода топлива, к которому могут привести ошибки при настройке.

Таким образом, сегодня многие владельцы убедились в выгоде использования газгольдера. Плюсы от его применения очевидны, но чтобы ощутить их в полной мере, следует грамотно подойти к выбору этого резервуара. Причем лучше всего, если эта работа будет поручена квалифицированным специалистам. Это же касается и их установки. Тогда на протяжении многих лет эти устройства не доставят владельцу больших проблем. В то же время нужно помнить, что существуют альтернативные решения столь популярной конструкции. Поэтому перед принятием окончательного решения следует изучить все доступные варианты, ознакомиться с их особенностями, исходя из собственных потребностей и возможностей.

https://youtube.com/watch?v=GaTgqWTJXPY

Заправка газгольдера

Этим должны заниматься соответствующие специалисты. Процесс включает в себя определенные этапы:

выполняется проверка показаний счетчиков либо их обнуление, чтобы уточнить точное количество заправленного газа;
подключаются магистрали и системы заправщика;
подача выполняется двумя способами – газ перекачивается насосными установками или перемещается под давлением, созданным компрессором;
система продувается сжатым воздухом, чтобы удалить остатки газа;
демонтируется оборудование газового заправщика.

Хранилище с учетом собственного объема и выбранного для заправки способа может наполняться от тридцати минут до нескольких часов. Во время процесса необходимо соблюдать определенные правила безопасности:

колеса заправочной техники фиксируются специальными башмаками;
цистерна обязательно заземляется;
обслуживающий заправку персонал должен работать в специальной одежде;
заправочные работы в ночное время и при грозе запрещены;
оборудование должно находиться под постоянным контролем.

Чтобы удалить конденсат из цистерны с целью увеличения ее рабочего объема, специалисты заправки могут выполнить дополнительные работы.

Подытожим на примере реальной ситуации: отключился котел

Проверьте давление на манометре перед оборудованием. Если давление в норме (от 37 мбар) — причина в поломке котла. Нужно вызвать ремонтников. Если давления нет — передвигаемся по цепочке к следующей точке.
Проверьте давление после редуктора (если есть манометр). Если здесь все в порядке, то засорился газопровод: переполнен конденсатосборник, образовалась пробка, замерз конденсат в цокольном вводе. Вызывайте специалистов для очистки, продувки.
Если манометра нет или стрелка на нуле — смотрите на манометр перед регулятором. Здесь должно быть не менее 1.5 бар, иначе редуктор не сработает. Давление в норме? Значит проблема в редукторе — скорее всего, замерз. Вызывайте специалистов, чтобы отключить газ, снять, отогреть и продуть регулятор.
Если на основном манометре давления не хватает, а уровнемер показывает более 15%, то скорее всего произошло забутанирование. Большая часть пропана израсходована, а бутан не может обеспечить нужное давление в мороз. Закажите доставку зимней смеси с повышенным содержанием пропана.
Если стрелка уровнемера приближается к 20–25% — пора вызывать газовоз. Меньше 15% жидкой фазы оставлять нельзя.

Результат: после проверки основных точек вы находите причину перебоев и принимаете необходимые меры. В трех случаях потребуется вмешательство специалистов по техобслуживанию, в остальных — вызов автоцистерны с СУГ.

При штатном использовании следите за уровнем жидкой фазы при заправке — не более 85%. И вызовите газовоз, когда уровень СУГ опустится до 20–25%.

Параллельно проверяйте манометры. Такого контроля будет достаточно, чтобы вовремя обнаружить сбой в работе. Остальные узлы осматривают техники при регулярном обслуживании.

Производители рекомендуют ежегодно проверять работу системы. И раз в 8 лет вызывать специалистов для более глубокого контроля с оценкой покрытия, швов и общего состояния газгольдера.

Как это работает у нас

При установке газгольдера заключаем договор на год бесплатного сервисного обслуживания. Список услуг: 2 профилактических выезда специалиста (зимой и осенью) + один срочный аварийный вызов в течение 24 часов. Потом договор на обслуживание можно продлить.

Вариации газгольдеров

Существует масса различий у подобных цистерн. От материала, до назначения. Мы разберём, какие бывают по строению, положению, области применения и функционалу, приведя их приблизительную и вольную классификацию, отталкиваясь от их конфигураций. Это поможет нам понять, как выбрать бак идеально подходящий под условия вашего участка.

По положению в пространстве

Положение в пространстве	Особенности
Вертикальный	Площадь испарения в несколько раз меньше, чем у горизонтальных. Зачастую, в условиях климата России кроме самого газгольдера потребуется дополнительное оборудование, типа испарителя.
Горизонтальный	Большая площадь испарения. Дополнительное оборудование требуется только при эксплуатации в условиях сильного холода.

По способу размещения

Способ размещения	Особенности
Надземный	Более жёсткие требования к размещению. При отрицательных температурах газ перестаёт испаряться самостоятельно.
Подземный	Уменьшение пожаро- и взрывоопасности. Не занимает площадь на земельном участке. В зимний период не требуется установки испарителя, насоса, подогрева и теплоизоляции (чем холоднее климат, тем меньше это утверждение является истиной).
Требует дополнительных земельных работ при монтаже систем. Усложняется ремонт. Дополнительные требования к защите от коррозии и запасу прочности резервуара.

По возможности транспортировки

Тип	Особенность
Мобильный	Малый объём (обычно до 600 литров). Изготавливается как прицеп для автомобиля.
Стационарный	Нет возможности легкой транспортировки. Обычно устанавливается и фиксируется на железобетонную плиту или фундаментную основу.

По статичности объёма

Изменяемость объёма	Тип конструкции
Переменный объём	Давление внутри бака не имеет значительной разницы с атмосферным, а объём уменьшается при потреблении.
Постоянный объём	Жёсткая конструкция со стенками до 1,2 см толщиной. Позволяет закачивать газ под давлением.

Преимущества и недостатки

Несомненным преимуществом использования объемных газохранилищ является возможность обеспечения полной автономности для загородного дома в плане газоснабжения, оно по своей эффективности ничем не уступает магистральной подаче газа. Наличие регулирующей аппаратуры позволяет добиться высокого уровня безопасности и экономичности во время эксплуатации. Кроме того, такой вид топлива является наиболее экологически чистым, благодаря отсутствию вредных отходов и выбросов в атмосферу.

Основной недостаток данного вида автономного газоснабжения – это большие денежные затраты на приобретение, монтаж (но это разовые траты) и заправку газом. Однако, если нет возможности подключиться к центральной газовой магистрали, а дом активно используется на протяжении целого года, тогда данная система, при всех первоначальных затратах, достаточно быстро себя окупает в сравнении с электричеством. А больше статей по автономной газификации Вы найдете в соответствующим разделе сайта.

Недостаток: большие первоначальные затраты

Устройство газгольдера

Существуют газгольдеры, которые группируются по принципу содержания газа: с переменным и постоянным объемом. В первом варианте, СУГ сохраняют при атмосферном давлении.

Объем устройства меняется линейно исходя из заполнения либо опустошения его. Рабочее давление поддерживается особым “колоколом” в цилиндрическом сосуде, заполненной жидкостью либо поршнем в “сухих” конструкциях.

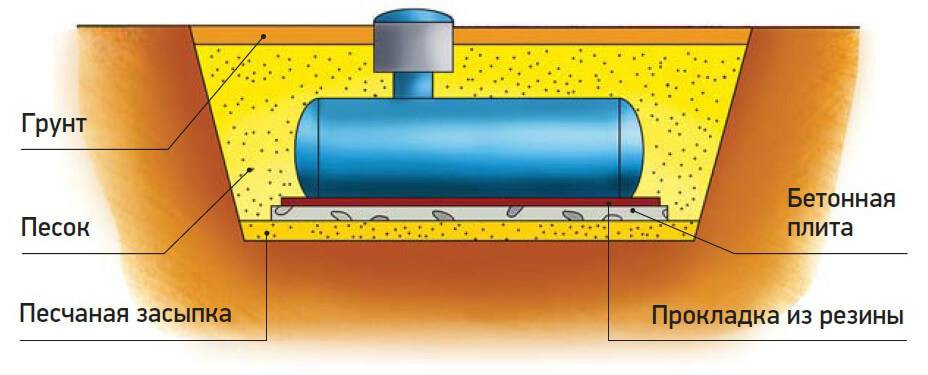

Схема расположения газгольдера под землей

Во втором варианте — это емкость, с постоянным объемом закачанного газа. В большинстве случаев, они выполняются в виде цилиндрической емкости. Самое основное преимущество современных моделей — хранение сжиженного газа с давлением среды в 1,8 МПа.

Обслуживание системы

Сосуды, которые постоянно находятся и работают под давлением, в соответствии с федеральными нормами и требованиями в области промышленной безопасности, должны проходить техническое освидетельствование со следующей периодичностью:

Наружный и внутренний осмотры – раз в 4 года;
Акустико-эмиссионный контроль сосуда – раз в 8 лет.

Предохранительный сбросной клапан должен проверяться следующим образом: кратковременно Вы должно его принудительно открывать. Это действие должно проводиться как минимум один раз в месяц, или же как написано в инструкции изготовителя, если подрыв клапана не предусмотрен.

Тех. обслуживание и текущий ремонт арматуры должны производиться специалистами с периодичностью – один раз в год.

Не обслуживайте систему сами! Вызовите специалистов.

Для максимальной эффективности работы газгольдерной системы основным критерием является использование качественного СУГ. Поэтому при заправке желательно пользоваться услугами специализированных организаций, которые не только предоставят хорошее сырье, но и смогут проверить все устройства на работоспособность. Больше информации на данную тему можно прочитать в статье: заправка газгольдера газом – основные особенности.

Меры предосторожности

Резервуар должен располагаться на расстоянии как минимум 5 метров от жилого объекта.
Заполнение происходит на 85% от общего объема.
Обязательная периодическая профилактика оборудования.
Доставка, заправка и техническое обслуживание должно осуществляться компанией имеющей лицензию Федеральной службы по экологическому, технологическому и атомному надзору.

В заключение

Кроме многочисленных преимуществ данного хранилища, стоит отметить и его недостатки, с которыми также придется смириться. Так, надо учитывать высокие требования к сигнализации и системам безопасности газгольдера. Что это такое на бытовом уровне исполнения? Прежде всего, наличие датчиков утечки в ответственных местах на узлах распределения и подключения линий подачи. Детекторы должны быть подключены к собственной или централизованной системе управления с сигнализацией и опцией беспроводной отправки оповещения о тревоге. Также для самого котла, связанного с газгольдером, предусматривается электротехническая защита в виде предохранителей и стабилизаторов напряжения.
