Самостоятельное строительство ворот для гаража: пошаговая инструкция

Гаражные ворота: своими руками, готовые конструкции

Разнообразные навесы и другие альтернативы в большей степени актуальны для сезонных дач, если же речь о постоянном проживании, в том числе в зимнее время, не обойтись без гаража. Будет он отапливаемым или холодным, зависит от личных предпочтений и возможностей. Основой же комфортной эксплуатации в любом случае являются герметичные и практичные ворота, благо, сегодня огромный выбор технологий и материалов. Гаражные ворота, как и многое другое могут быть как самодельными, и речь не только о простейших распашных створках, так и заводскими. Какой вариант выбрать, опять же, зависит не только и не столько от предпочтений автовладельцев, сколько от их возможностей. При помощи участников портала и специалиста группы компаний АЛЮТЕХ рассмотрим нюансы изготовления гаражных ворот своими руками и преимущества готовых конструкций.

Варианты установи калитки на створке ворот

Несмотря на простоту конструкции, существует несколько вариантов размещения калитки на створке ворот. Перед тем как в гаражных воротах сделать калитку следует выбрать, где ее разместить:

• В центре, при этом запирание выполняется в зоне стыковки створок. Такой вариант наиболее традиционный.
• Размещение калитки посередине створки. В этом случае меньше всего уменьшается жесткость конструкции, а запирать ее даже проще.
• Самый редкий вариант — размещение в районе петель створки.

Помимо размещения калитки отличаются по направлению открывания:

• Наружу.
• Внутрь.

Как сделать калитку в гаражных воротах при их полной сборке, хорошо показывает видео.

Монтируем несущую раму

Первый этап работ после приобретения необходимых материалов и подготовки инструментов – изготовление и монтаж несущей рамы.

Данный элемент состоит из внутренней и наружной частей. Работы выполняются в такой последовательности:

• с помощью болгарки отрезается восемь кусков уголка, длина четырех из них – по ширине конструкции, остальных – по размеру высоты;
• нарезанный уголок раскладывается на плоскости, угольником проверяется прямолинейность углов между элементами;
• сваривается рама;
• наружная сторона стыков тщательно выравнивается болгаркой.

Чтобы конструкцию не повело при сварке, рекомендуется предварительно выполнить прихватки и зафиксировать элементы стальным арматурным прутом, впоследствии срезаемым. Дополнительную жесткость конструкции придадут небольшие куски металлических уголков, вваренных по углам.

Установка петель

Чтобы ворота хорошо открывались, следует выбирать петли на подшипнике или шарике. Разметка петель производится не ближе чем 30 – 40 см к краям рамки, после чего петли привариваются на её поверхность. Для надежности сварочного соединения, петли с начало навариваются на металлические пластины (толщиной в 4мм), а потом эти пластины привариваются к воротне и столбу.

Когда петли будут установлены, можно заняться и установкой засова. Как засовом, пользуются вертикальными штырями. Изготовление такой конструкции не является таким уж и сложным, кроме этого, сама по себе данная конструкция обладает высокой надежностью.

Теплоизоляция ворот

Последняя стадия изготовления – утепление створок гаража. Это позволит сберечь до 60 % тепла в зимнее время. Для теплоизоляции створок на их внутреннюю часть нашивают деревянную обрешетку. Между ее брусками укладывают слои выбранного утеплителя. Лучше для этой цели подходит пенополистирол или минеральная вата.

Утеплитель на дверях

Сварить гаражные ворота своими руками и утеплить их нужно так, чтобы удалить возможные воздушные мешки и мостики холода.

Слой 5 см толщиной хорошего утеплителя способен надежно защитить ваши ворота (vorota) и гараж от холода. На обрешетку крепят вагонку или другой отделочный материал. Можно закрыть внутреннюю плоскость брезентом.

Зашивка

Крепление петель и запора

После тщательной проверки дела своих рук приступают к установке навесов. Их потребуется четыре: два нижних варятся к раме, верхние – к каркасу полотен. Для усиления конструкции дополнительно привариваются металлические пластины.

Навесы устанавливаются таким образом, чтобы обеспечивалось полное открытие полотен не менее чем на девяносто градусов. Следует обеспечить строгое соответствие вертикальности размещения навесов. Перед окончательной сваркой необходимо установить петли на прихватках, собрать конструкцию и убедиться, что створки свободно перемещаются, отсутствует перекос и неточности в размерах. Только после окончательной проверки выполняется сварка.

В качестве запорных устройств используются замки фабричного производства. Они врезаются в полотна, с тщательной выверкой размеров.

Для одной створки выполняются стопоры вверху и внизу. Их изготовление ничем не отличается от выполнения засова, с той лишь разницей, что данные элементы располагаются вертикально. В раме просверливаются отверстия для прохода стопоров, в пол и стену выше и ниже рамы вставляются трубки, диаметр которых подбирается таким образом, чтобы через них свободно проходили указанные элементы.

Монтируем несущую раму

Первый этап работ после приобретения необходимых материалов и подготовки инструментов – изготовление и монтаж несущей рамы.

Данный элемент состоит из внутренней и наружной частей. Работы выполняются в такой последовательности:

• с помощью болгарки отрезается восемь кусков уголка, длина четырех из них – по ширине конструкции, остальных – по размеру высоты;
• нарезанный уголок раскладывается на плоскости, угольником проверяется прямолинейность углов между элементами;
• сваривается рама;
• наружная сторона стыков тщательно выравнивается болгаркой.

Чтобы конструкцию не повело при сварке, рекомендуется предварительно выполнить прихватки и зафиксировать элементы стальным арматурным прутом, впоследствии срезаемым. Дополнительную жесткость конструкции придадут небольшие куски металлических уголков, вваренных по углам.

Покраска и фурнитура

По окончании работ изделие необходимо обработать любым обезжиривающим средством – растворителем или уайт-спиритом, приготовить к покраске. Все повреждения замазывают автомобильной шпатлевкой. Дают средству высохнуть.

Затем место заполнения средством необходимо зашкурить, чтобы выровнять общую поверхность. Далее используют антикоррозийную грунтовку по металлу. После ее высыхания конструкцию красят специальной молотковой краской. Она атмосферостойкая и защитит металл от воздействия осадков.

Петли перед монтажом

Также такая краска устойчива к механической порче. Желательно наносить средство несколько раз. После того как просохнет каждый из слоев, его необходимо обработать самым мелким наждаком. Так краска дольше продержится, и появится глянец.

Засов выступает в качестве дополнительной защиты гаража при использовании автоматизированных и механических замков. Хорошо ставить железные сдвижные засовы, которые повышают степень безопасности. Снаружи открыть такую защиту практически невозможно.

Чертеж с разрезом

Советы профессионалов

Владельцам, которые хотят самостоятельно построить гараж, рекомендуют учесть такие моменты:

1. Если для обшивки берется лист стали, то его оптимальная толщина составляет от 2 до 5 мм.
2. Средне допустимыми размерами дверного проема под заезд легкого, грузового автомобиля считаются 2,4*2,1 м, 5,4*2,4 м.
3. Расстояние от борта автомобиля до боковой части должно быть минимум 30 см.
4. Минимальная высота проема — 2 м.
5. Не рекомендуется использовать висячий замок с внешними петлями.
6. Регулярная смазка петель предотвращает их смещение, поломку штока, другие неисправности.
7. Упростит процесс сборки наличие чертежей ключевых деталей ворот.
8. Чтобы створки не провисали, необходимо правильно приварить поперечины, усилить каркас металлическими косынками, поставить распорки.

Размеры гаражных ворот и начало работ своими руками

Начать можно с чего угодно, но, чтобы получить изначальные размеры створок, нужно поставить сверху на опоры стягивающую балку и сделать металлические рамки на двери, исходя из полученных замеров. Размеры гаражных ворот могут быть любые, но лучше отталкиваться от параметров стандартного листа: 250х150. Мы взяли высоту 250 сантиметров, так получится на 1 рез и сварной шов меньше. Балку только «прихвачиваем», чтобы не упала, не завариваем.

Металлические гаражные ворота должны были быть прочными, поэтому и лист использовали 0.3 с усилениями. Но сначала надо было изготовить рамку. Здесь чертеж достаточно прост: отступаем от верхней балки 3 см, от боковой 3 и от желаемого уровня снизу тоже 3-4 сантиметра. Между двумя створками можно оставить около 1-2 см и сделать одну сторону внахлест. Получились замеры прямоугольника, которые мы выложили на земле и сварили по ним рамку с прямыми углами. При изготовлении своими руками рамки ворот можно пользоваться транспортиром или рулеткой (замер диагоналей) ­– так надежнее.

Рамки и усиления делаются из профильной трубы 40х20 мм, после крепления полуавтоматом привариваются еще петли

Гаражные ворота будут распашные, поэтому важно выставить петли предельно точно, чтобы створки не заваливались. Здесь потребуется помощь подсобного работника

ШАГ 1: выставление рамы. Выставляем рамки на кирпичи или другие вспомогательные предметы, главное – фиксация всей конструкции.

ШАГ 2: выставление зазоров. Вокруг рамки и опор вставляем предметы нужной толщины (мы использовали деревянные планки 20х10 мм и металлические квадратики таких же размеров). Зазоры в гаражных воротах должны быть везде одинаковы.

ШАГ 3: выставляем петли. Петли на одинаковой высоте привариваем к опорам, отвесом и уровнем меряем наклоны. Проводим тестирование данной конструкции.

ВАЖНО: изготовляя ворота своими руками из металла никогда не приваривайте сразу «намертво». Не полагайтесь на глазомер, даже если он ровный, чего почти никогда не бывает, все равно есть риск того, что кривыми окажутся материалы

Сначала «прихватите», потом выполните пусконаладочные работы (открыть/закрыть дверь).

ШАГ 4: выполняем регулировку. По нашему опыту все сделанные распашные ворота в гараж своими руками требовали регулировок. После прихватывания петель и рамки попробуйте синхронно и по очереди закрыть/открыть их. При наличии перекосов нужно выполнить удар или натянуть ручную лебедку в нужную сторону.

ВАЖНО: после натягивания лебедкой и корректировки опор ничего нельзя менять или отпускать, все должно быть в натяжку. Учтите, что под будущим весом створок конструкция может «уходить» немного в бока

Если у вас будут стандартные размеры гаражных ворот, которые гораздо меньше наших, усиления и стойки можно сделать меньше. Допустимые размеры усилений: 15х30, 20х20, а стойки можно вполне сделать 100х100 мм.

После корректировок по уровням можно смело заваривать рамку. Удобнее всего использовать ручную механическую лебедку с усилием 300-700 кг – этого будет достаточно. При изготовлении гаражных ворот своими руками это просто незаменимая вещь. С ее помощью можно выровнять не только легкие рамки, и углы, но и закладные стойки. Диагональ выставлять тоже намного удобнее: натягиваем стойку в нужную сторону и работаем сварочным аппаратом – вуаля!

Установка ворот своими руками и крепление к стенам

По всем строительным нормам крепление ворот можно выполнить анкерами к пенобетону и свариванием с армированным поясом – больше мало кто делает. Но изготовляя ворота в гараж своими руками не хочется экономить – лучше чаще варить. Прочнее будет и нет риска что под весом тяжелого металла и длинных створок ворота просядут. Листы приварены, хоть и не усилены еще, самое время намертво закрепить закладные к стенам и армопоясу.

Мы уже рассмотрели частично, как сделать железные ворота своими руками, но это пока что автономная конструкция, которую надо закрепить как следует. Еще нельзя снимать растяжки, которые мы установили ранее

Теперь нам нужно следовать аккуратно последовательной инструкции по закреплению и важно ничего не перепутать

ЭТАП 1: крепим верх опор между собой и стеной. Чаще всего поверх стен из пенобетона делают армированный пояс и ворота крепятся к нему

Нам надо вырезать металлические пластины и прутики (не столь важно), приварить их к верху стоек. Другой край просто заводим примерно в центр будущего пояса

Такие «жгутики» надо поделать со всех сторон опор для ее монолитности.

ЭТАП 2: завариваем намертво балку. Верхняя балка (у нас это труба 200х200) теперь уже не нуждается в корректировки диагонали и полностью должна быть обварена.

ЭТАП 3: заливаем сверху в стойки бетон. Это предотвратит их «игру» и намертво установит. Раствор желательно очень жидкий, чтобы все было максимально монолитно и по «фирменному», хоть и своими руками сделано.

ЭТАП 4: снимаем растяжки, лебедки. Проверяем на всякий случай работоспособность конструкции (аккуратно), закрываем на замок. Заливаем армированный пояс сверху стен, все просматриваем, завариваем намертво петли к полотну и рамке, оставляем бетон отвердевать.

Теперь мы рассмотрели, как сделать гаражные ворота и у нас готовая конструкция. Останется подождать около 1-2 недель, пока отвердеет бетон и «доработать напильником». Нам надо будет еще приварить усиления полотна ворот, сделать ниши под утепление (опционально).

Металлические ворота для гаража: общая информация

Ворота в гараже необходимы по многим причинам. Наиболее очевидная – препятствие от проникновения внутрь посторонних лиц. Но вход в гараж выполняет также другие функции, он защищает внутреннее помещение от ветра, осадков, изолирует постройку от окружающей среды.

Выбор автовладельцев зачастую останавливается на металлических воротах в гараж. Это обусловлено их относительно низкой стоимостью и простотой изготовления. Металл значительно прочнее дерева, поэтому он обеспечивает надежную защиту от воров. Даже если гараж находится на участке без постоянной охраны, металл все равно станет серьезной преградой для злоумышленников.

Обычно чертеж для металлических ворот выбирают из уже готового, типового варианта. Нет надобности самому проводить расчёты и составлять схему. Подавляющему большинству гаражей подойдут стандартные чертежи. При выборе следует учитывать сложность металлической конструкции, соотносить её со своими навыками сварки и монтажа.

Большой ошибкой будет выбор слишком сложной модели, которую не получится изготовить самому. Помимо этого, необходимо учитывать практичность, ГОСТ-нормы, итоговый внешний вид (будет ли он устраивать или нет).

Ниже чертеж ворот гаража из металла (несколько вариантов):

Самые распространенные материалы для металлических ворот на гараж – алюминий или оцинкованная сталь. Надежную защиту обеспечит сталь с толщиной в 1,5-3 миллиметра. Минусом ворот из металла будет большой вес. В особенности это верно для моделей с толщиной более трёх миллиметров.

Оцинкованная сталь отличается дешевизной. Аналоги из алюминия выйдут почти в два раза дороже. Алюминий будет значительно легче стального листа, но в этом кроется его слабость. Его легче деформировать грубой силой, чем сталь.

Всего выделяют пять основных моделей ворот – секционные, откатные, подъемные, роллетные и распашные. Наиболее простыми для самостоятельной установки являются распашные.

Узнать подробнее о воротах в гараж Вы можете в статье — здесь.

Основными элементами такой модели является рама, полотно и крепежные петли. Сегодня производители предлагают готовые комплекты, которые экономят трудозатраты и снижают уровень необходимых навыков.

Железные ворота на гараж — фото:

Необходимые материалы и инструменты

Количество необходимых материалов для сооружения ворот для собственного гаража может изменяться в зависимости от их размеров, а также выбранной конструкции. Однако если вы предпочтете самый простой вариант изготовления конструкций из металла подъемного типа, то вам потребуются следующие материалы:

• деревянные бруски 120×80 мм. Они будут использоваться для изготовления коробки;
• деревянные бруски 100×100 мм, которые будут применены для потолка;
• уголки из металла 40×40×4 мм для рельс;
• металлический прут диаметром 8 мм;
• пружина с внутренним диаметром 30 мм;
• металлические уголки 35×35×4 мм. Они будут нужны для изготовления рамы;
• штыри из металла. Они понадобятся для закрепления конструкции;
• швеллер 80 на 45 мм;
• полотно для створки.

Эти материалы вам потребуются для того, чтобы своими руками изготовить ворота в гараж с ручным режимом подъёма. Если у вас есть желание установить систему автоматического привода, чтобы облегчить себе процесс, то придется приобрести ее дополнительно.

При выполнении работы по сооружению и установке таких ворот в гараже из инструментов потребуются:

• сварочный аппарат;
• дрель со сверлами по металлу и дереву;
• болгарка.

Кроме этого, необходимо подготовить привычный набор инструментов, который есть в арсенале у каждого настоящего хозяина:

• карандаш;
• уровень;
• гаечные ключи;
• отвёртка;
• рулетка;
• молоток.

Преимущества профнастила:

Легкость монтажа. Листы по отдельности весят немного, поэтому закрепить их в дверном проёме гаража будет несложно. Не придется и подбирать очень массивные петли. Лёгкие листы выдержат и самые лёгкие и недорогие петли.

Стоимость. По сравнению со многими другими материалами профнастил стоит очень недорого. Причина этому — простой процесс изготовления материала, а также лёгкость транспортировки.

Огнестойкость. Листы профнастила очень плохо поддаются горению.

Отсутствие коррозии. Листы на этапе изготовления покрываются особым составом, которые значительно увеличивает эксплуатационные качества будущих ворот.

Отличный внешний вид. Практически любой гараж, особенно недорогой, будет украшен воротами из профнастила. Можно также подобрать практически любой цвет ворот, ведь профнастил сегодня можно купить любого цвета.

Профнастил очень легко устанавливать, он легки сверлится. Закрепить его очень просто. В будущем за ним будет очень легко ухаживать, его не требуется никак дополнительно защищать или покрывать чем-то.

Недостатки:

• Плохо поглощает шум. Плохо держит тепло.
• Выходит, что недостатков гораздо меньше. Именно поэтому профнастил настолько популярен.

Процесс монтажа ворот

Если Вы уже определились с материалом для ворот и выбрали профнастил, то Вам будет полезно знать, как именно происходит процесс монтажа новых ворот.

Для начала важно разобраться в том, какие ворота вы хотите. Любые ворота для гаража можно разделить на три основных типа

Как сделать своими руками подъёмно-поворотные ворота для гаража: подробная инструкция

Если не получается приобрести подъемно поворотные ворота, можно изготовить подобную конструкцию своими руками. Предлагаем разобраться в тонкостях процесса.

Монтажные работы можно выполнить самостоятельно

Как выбрать привод поворотного механизма: возможные варианты

Основным элементом конструкции является каркас, поворот которого обеспечивается с помощью специального механизма:

• шарнирно-рычажного;
• на противовесах.

При изготовлении дверной системы своими руками следует сразу определиться с подходящим типом. Шарнирно-рычажный отличается простотой и надёжностью, а потому пользуется особой популярностью. Движение полотна осуществляется по заранее заданной траектории, а потому система требует точной настройки.

Требуется точная настройка

Конструкция на противовесах предполагает крепление к нижней части створки стального троса, на конце которого находятся бетонные блоки и кирпичи. Трос проходит через лебедку. Если створка имеет большой вес, такой вариант является предпочтительным.

Как своими руками подготовить чертеж подъёмных ворот для гаража: полезная информация

Приступая к разработке чертежа подъемных ворот для гаража своими руками, следует выполнить тщательный замер проема, в который будет устанавливаться конструкция. Самостоятельно подготовить эскиз достаточно сложно при отсутствии опыта разработки проектной документации. В такой ситуации можно воспользоваться уже готовыми чертежами для изготовления самодельных подъемных ворот для гаража, изменив размеры будущей конструкции.

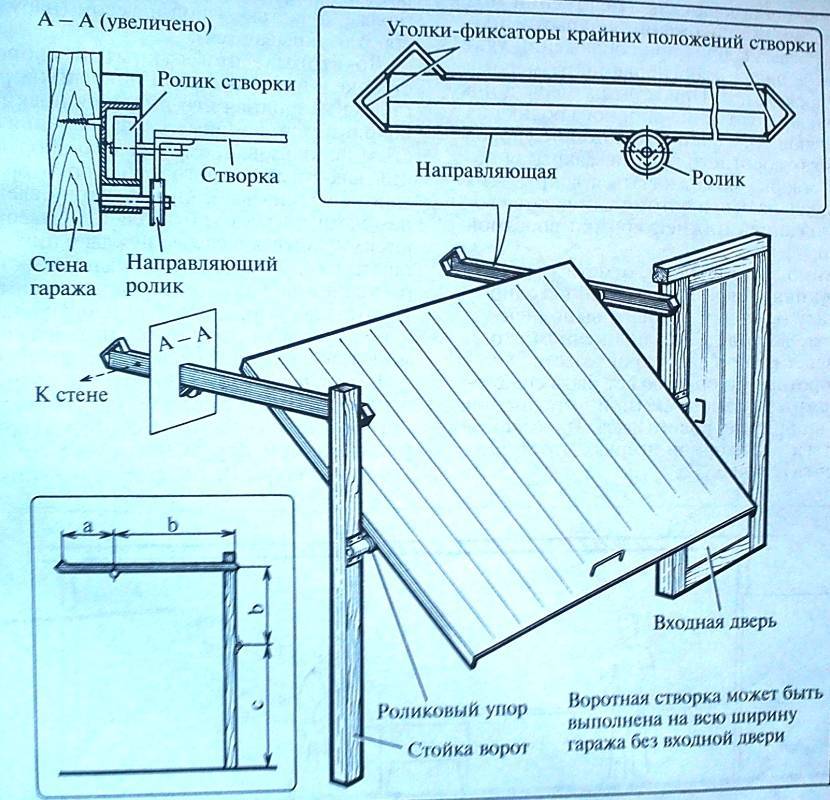

Чертеж можно взять уже готовый

Материалы и инструмент, необходимые для монтажа

Материал для подъёмных гаражных ворот своими руками приобретается в соответствии с требованиями чертежа. В проектной документации содержится вся необходимая для этого информация.

Из инструмента для монтажа следует подготовить:

• болгарку;
• сварочник;
• молоток;
• шуруповёрт;
• рулетку;
• дрель или перфоратор со сверлами различного диаметра;
• гаечные ключи;
• уровень;
• карандаш.

Перечень используемого инструмента является ориентировочным

Инструкция по изготовлению подъёмно-поворотных гаражных ворот

Порядок сборки подъемно поворотных гаражных ворот выглядит следующим образом:

Иллюстрация	Описание действия
	Свариваем вместе три уголка для формирования направляющей и элемента коробки. В поперечном сечении должна получиться характерная форма с пазом. Ширина паза выбирается с учетом размера роликов, высота элемента – габаритов дверного проема.
	Устанавливаем элемент в дверной проём. Привариваем к элементам дверной конструкции. Паз должен быть направлен внутрь.
	Собираем ролики, которые будут крепиться к дверному полотну.
	Собранную опору вставляем внутрь профильной трубы, которая будет являться частью рамы будущего дверного полотна. Привариваем для надежной фиксации.
	Профильную трубу с опорами вставляем внутрь направляющей. Привариваем либо соединяем болтами вместе остальные элементы рамы.
	Изготавливаем противовес. Свариваем металлическую коробку, внутрь которой закладываем кирпичи.
	Соединяем вместе раму, противовес и остальные элементы конструкции.
	Проверяем работоспособность системы. Рамы обшиваем выбранным материалом

Предлагаем также посмотреть видео, в котором рассказывается, как изготовить подъемные ворота в гараж своими руками:

Watch this video on YouTube

Как сделать ворота с калиткой?

Процесс сборки распашных ворот с дверью точно такой же. Просто в одну из створок вставляются четыре элемента, формирующие проем для двери. Вертикальные устанавливаются во всю высоту, горизонтальные между ними в виде поперечин. Собирается конструкция дверного проема на стадии изготовления рамы под створку.

Расположение двери в воротах со стандартными размерами

Сама дверь изготавливается точно так же, как секции ворот, со сборкой каркаса и установкой металлического листа. Сложность процесса изготовления самой створки, в которой устанавливается дверца, заключается в том, что дверной проем остается незакрытым листом металла, а остальные плоскости надо им закрыть. Все они не будут равными между собой, поэтому каждый участок надо точно замерить, перенести размеры на лист и вырезать их. После чего каждый вырезанный кусок переносится на раму с точечной приваркой по периметру. При этом укладываемые отрезки листов должны стыковаться на дополнительных профилях, которые создают жесткость рамной конструкции.

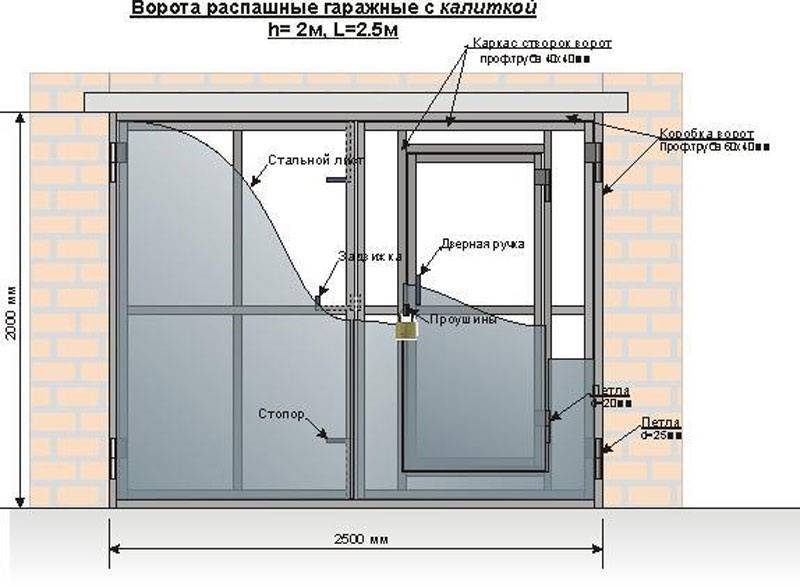

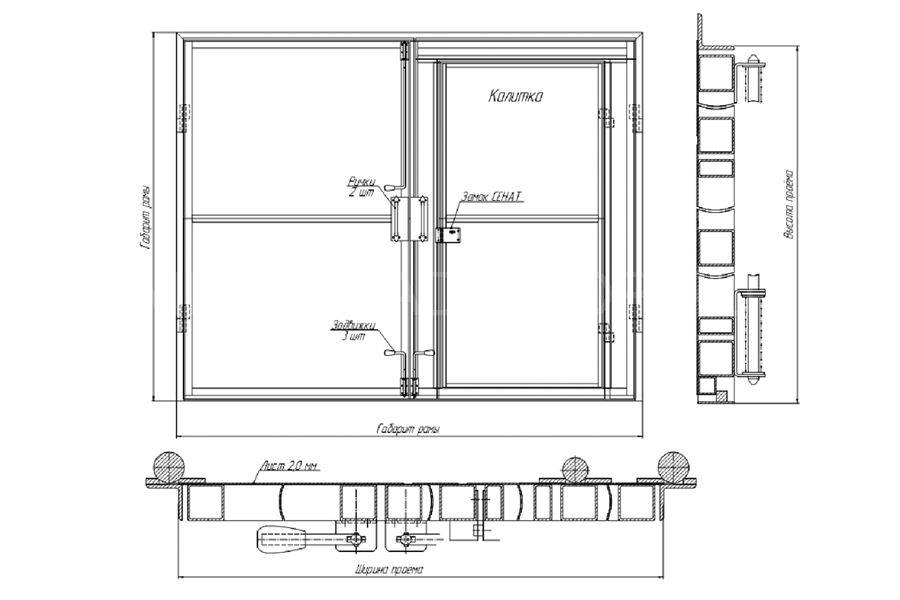

Чертеж гаражных распашных ворот с калиткой

Размер калитки выбирается с расчетом удобного прохода через нее, а также размерами створки ворот. К примеру, если ширина створки 1,5 м, то ширина калитки не должна превышать 1 м. Что касается высоты, то здесь также учитывается высота ворот и расположение самой двери относительно нижних элементов рамы ворот. При этом максимальная высота расположения – 40 см. Сама же высота двери в пределах 1,8-2,1 м.

Калитка сварная для гаражных ворот

Конструктивные особенности

Распашные ворота — классический вариант конструкции для гаражей, расположенных рядом с жилыми массивами или на загородных участках. В перечень особенностей и преимуществ распашных конструкций относятся следующие:

1. Конструкция обеспечивает надежную защиту от несанкционированного проникновения в случае сооружения ворот из толстого металла с дополнительными ребрами жесткости.
2. Створки очень легко открываются и закрываются. Угол открытия может меняться в зависимости от типа используемых петель.
3. Монтаж не требует специальной подготовки. Для установки достаточно предварительно подготовить схему и последовательно выполнить ряд действий.
4. Использование дополнительного утеплительного слоя позволяет сделать помещение теплым, чтобы использовать его в качестве мастерской.
5. Распашная конструкция отличается длительным периодом эксплуатации и устойчивостью ко внешним воздействиям.
