Галогеновые люстры с пультом управления

Ищем фазы и ноль

С остальными проводами нужно разбираться: где «фаза» а где «ноль». В домах старой постройки все провода обычно одного цвета. Чаще всего — черного. В новостройках могут быть черные и синие, или коричневые и синие. Иногда присутствует красный. Чтобы не гадать по цветам, проще их прозвонить.

Если на потолке у вас три провода, а на стене двухклавишный выключатель, у вас должно быть две «фазы» — на каждую из клавиш и один «ноль» — общий провод. Прозванивать можно мультиметром (тестером) или индикаторной отверткой (это специальная отвертка с лампочкой, которая загорается при наличии напряжения).

При работе перевести клавишу выключателя в положение «включено» (входной автомат на щитке тоже включен). После прозвонки, клавиши выключателя переведите в положение «выключено». Если есть возможность, лучше вырубить и автомат на щитке и подключать люстру с выключенным питанием.

Прозвонка проводов на потолке темтером

Как прозвонить и определить провода тестером показано на фото. Выставляете переключатель в положение «вольты», выбираете шкалу (больше 220 В). Попеременно касаетесь щупами пар проводов (щупы, держите за ручки, к оголенным проводникам не прикасайтесь).

Две фазы между собой не «звонятся» — на индикаторе никаких изменений не будет. Если вы нашли такую пару, скорее всего, — это две фазы. Третий провод, скорее всего, «ноль». Теперь каждую из предполагаемых фаз соединяйте щупами с нулевым. На индикаторе должно быть 220 В.

Работать индикаторной отверткой проще: просто прикасаетесь ее концом к оголенному проводнику. Светится — фаза, нет — ноль. Очень просто.

Использование индикаторной отвертки для поиска фазы

Если проводов торчит только два, то один из них — фаза, другой — ноль. При этом на выключателе одна клавиша. Других вариантов нет.

Покупка светодиодной люстры для дома

Как-то раз, блуждая с супругой по строительному магазину, мы увидели в продаже красивые лед люстры с пультом разнообразных геометрических форм. Сразу бросился в глаза стильный и оригинальный дизайн одной из модели в виде светящихся колец. В гостиной на тот момент планировался ремонт и нам сразу же захотелось купить себе такую же взамен старой, которая уже не вписывалась в обновленный интерьер комнаты.

Перед тем, как купить лед люстру, я изучил информацию про светодиодные технологии, применяемые в освещении и об их преимуществах над другими источниками света. Проштудировав не один десяток сайтов и видео на YouTube, было принято решение о покупке.

В первую очередь, основной причиной выбора диодной потолочной люстры с пультом послужил ее современный, футуристический внешний вид. Особенно она стильно смотрится во включенном состоянии. На втором плане стоит наличие встроенного модуля со светодиодной лентой. Она дает мягкий, приятный для глаз свет и позволяет существенно экономить на электроэнергии. К тому же очень порадовало, что больше не нужно беспокоиться о постоянной замене перегоревших лампочек.

Проанализировав цены на диодные потолочные люстры в китайских и местных магазинах, было принято решение купить у нас. Цена отличалась не значительно, да и желания ждать доставки минимум две недели совершенно не было.

Различия галогеновых ламп

В зависимости от назначения галогенные источники света могут различаться:

• по конструкции;
• по цоколю;
• по напряжению питания.

Конструкция и тип

На сегодняшний день промышленность выпускает галогенные лампы разнообразных размеров и форм. Капсульные приборы имеют вид компактной колбы-капсулы, которая в дополнение может оснащаться отражателем. Обычно такие лампы используют на транспортных средствах и в светотехнике (кино и фотосъемка, проекторы и пр.), но могут применяться и для точечного освещения жилых помещений или ландшафтного дизайна.



Капсульные галогенные лампы с собственным отражателем света и без

Линейные приборы имеют сильно вытянутую колбу и напоминают трубчатую люминесцентную лампу в миниатюре. Контакты для подключения питания у таких источников света расположены по краям колбы. Основная сфера применения линейных ламп – театральные, осветительные, поисковые прожектора и прожектора декоративной подсветки. Используются такие приборы для кино и фотосъемки.



Линейная галогенная лампа и прожекторы, ее использующие

Поскольку галогенная лампа сильно нагревается, она является сильным источником инфракрасного излучения. IRC-лампы, появившиеся относительно недавно, лишены этого недостатка. Специальное покрытие колбы пропускает видимый свет, но отражает ИК излучение, которое возвращается в колбу. Такое решение имеет сразу несколько преимуществ. Во-первых, IRC прибор несильно нагревает близкорасположенные объекты. Во-вторых, и это главное, за счет уменьшения расхода тепла лампа примерно на 45% экономичнее своего обычного галогенного собрата и имеет вдвое больший срок службы.

IRC-лампы выпускаются различных типоразмеров, и с первого взгляда могут выглядеть, как обычные. Отличить их от простых галогенок можно по маркировке IRC.

Инфракрасные лампы в отличие от IRC действуют с точностью до наоборот. Специальное покрытие пропускает ИК излучение, но задерживает видимый свет. Такие приборы намного эффективнее обычных и даже керамических ТЭНов. Им не требуется время на разогрев – они выходят на рабочий режим сразу же после включения и так же быстро остывают.

ИК-галогенная лампа и обогреватель, ее использующий

Последний тип галогенных ламп – прибор с дополнительной внешней колбой. С виду такое изделие почти не отличается от обычной лампочки: тот же цоколь, та же форма колбы. Но если присмотреться, то вместо вольфрамовой спирали можно увидеть миниатюрную галогенную лампу. Для чего нужна дополнительная колба? Во-первых, она предотвращает контакт с раскаленной галогенной лампой. Это исключает вероятность сильного ожога при прикосновении и делает прибор более пожаробезопасным.

Во-вторых, внешняя колба защищает основную от загрязнения, которого галогенные лампы очень боятся: раскалившаяся до 250 градусов Цельсия грязь вызывает локальный перегрев основной колбы и, как следствие, выход прибора из строя. Привычный внешний вид позволяет легко заменить лампу накаливания на галогенную, не изменяя внешнего вида светильника.

Обычно двухколбовые лампы оснащаются цоколем Эдисона того или иного размера и используются для замены обычных лампочек накаливания.

Цоколь

Тип цоколя, при помощи которого на лампу подается напряжение, зависит от назначения галогенки, ее размера, конструкции и величины питающего напряжения. Низковольтные компактные лампы обычно имеют штырьковый цоколь GU 5.3, G4, GY 6.35. Чтобы такой прибор не вставить вместо лампы на напряжение 220 или 110 В, последние оснащаются цоколями GU10 (с фиксацией), G9 или G12  (большой штырьковый).

Приборы с цоколем Эдисона (Е27 и E14) служат для замены обычных ламп накаливания. Практически все они снабжены дополнительной колбой. Линейные галогенки имеют разъем R7, а те, что предназначены для установки в транспортные средства, обычно выпускаются со стандартным «автомобильным» цоколем Н или HR.

Основные типы цоколей, устанавливаемых на галогенные источники света

Питание

Галогенные источники освещения выпускаются на несколько рабочих напряжений. Их не так много: 12, 24, 110 и 220 вольт. Лампы на 24 и 12 вольт предназначены для работы в автономной аппаратуре (фонари, переносные осветители и пр.) и транспортных средствах: автомобилях, мотоциклах, поездах, самолетах. Приборы с напряжением 110 и 220 В используются для освещения стационарных объектов: квартир, производственных помещений, стоянок и т. д.

Тем не менее 12- и 24-вольтовые лампы успешно используются и для обычного стационарного освещения в точечных светильниках для подвесных потолков. Для этого их достаточно включить в сеть 110 или 220 В через понижающий трансформатор – электромагнитный или электронный.

Что такое ПДУ?

Выше мы детально описали галогеновые люстры, а теперь займёмся пультом. Правильно называть такое устройство ПДУ – пультом дистанционного управления электронным устройством. Применяются они в самых разных сферах жизни – от телевизоров до тех же светильников. Главных критериев всего два: радиус действия и функциональность. Есть еще такие как качество, срок службы, ресурсоемкость, способ питания (обычно это разные типы батареек). Последние считаются второстепенными т.к. в наше время разница между самым дешевым и самым дорогим пультом не настолько велика. Гораздо важнее радиус покрытия сигнала, что, впрочем, также не особо актуально для обычных квартир (даже слабого показателя обычно хватает с лихвой). Разве что у вас очень уж большая гостиная (целый бальный зал). Исключением являются пульты для бизнес-центров. Но им и функциональность нужна другая.

Контроллер ПДУ отдельно от люстры

Что касается функций, то их зачастую три: включить/выключить свет, а также выбор режима. Режимов может множество (зависит от конструкции и возможностей отдельной люстры), но их редко бывает более трех: включить все лампы, включить одну, включить выбранную или пару. Пульты другой конфигурации позволяют не только включать и выключать лампы, но и менять режим подачи электроэнергии, где режимов также обычно около трех: максимальная яркость, средняя и режим ночника. Иногда добавляется четвертый – «таймер».

Особенности и виды галогенных ламп для потолочных светильников

Уникальность конструкции галогенных ламп, которые монтируют в встраиваемые галогенные светильники, состоит в следующем:

В отличие от классических ламп накаливания, внутренняя емкость галогенных световых элементов наполняется парами брома или йода (химическими галогенами – отсюда и наименование ламп). Благодаря использованию галогенных газов удалось достичь увеличения световой отдачи ламп в 1,5-2 раза и продолжительности срока их эксплуатации (см. Светодиодные люстры потолочные – качественно новое освещение).

Лампа галогенная, по сути, является существенно модифицированным вариантом лампы накаливания

• Цветовая температура ламп колеблется в пределах 2700-3200К.
• Колбы ламп, которые используют потолочные светильники, изготавливаются не из обычного стекла, а из кварцевого, обладающего большей устойчивостью к высоким температурам и химическому воздействию. Высокая стойкость стекла позволила приблизить его к нагревательному элементу (спирали) практически вплотную и сделать тем самым лампу максимально компактной (толщиной часто не более 10мм).
• Покрытие зеркального типа у галогенных ламп выполняют методом напыления химически чистого алюминия (алюминиевый отражатель) или специализированного полупрозрачного покрытия (интерференционный отражатель) на стеклянный отражатель.

Виды галогенных ламп для потолочных светильников

В галогеновые потолочные светильники лампы могут вставляться как работающие от обычной сети с напряжением 220В, так и низковольтные лампы, для которых рабочее напряжение составляет зачастую 12В

Схемы наиболее распространенных потолочных галогенных светильников

Что касается работы в электросетях переменного и постоянного тока, то любой галогеновый светильник равноценно хорошо функционирует и в одном, и в другом случае.

Если светильник предназначен для использования ламп с низким вольтажом, то при его запитывании необходима установка понижающего трансформатора.

Рассмотрим, какие виды низковольтных галогенных ламп на сегодняшний день доступны на рынке:

• Капсульные лампы с цоколем G4 и GY6,35.
• Лампы с отражателями 35мм диаметром (колба MR11, цоколь GU4), 51мм диаметром (MR16, GU5,3), диаметрами 48, 70, 111мм (GY4, B15d, G53 соответственно).

Галогеновые светильники потолочные – встраиваемые или прикрепляемые под потолком – работающие без трансформатора, используют следующие виды ламп:

• Галогенные лампы линейного типа с цоколем R7S.
• Лампы декоративные цилиндрической или свечеобразной формы с цоколями E14, 27 и B15d.

Галогенные лампы различных форм и модификаций

• Капсульные галогенные лампы с цоколем G9. Такие лампы мощностью 35-40Вт применимы в потолочных светильниках, люстрах, настенно-потолочных светильниках, подсветках, торшерах, бра, настольных лампах чаще любых других.
• Лампы, оснащенные зеркальным отражателем, с колбами PAR16, 20, 30 и цоколями GZ10 (с фаской), GU 10, E14 и 27.

Сферы применения галогенных ламп различных видов

Лампы с колбами свечеобразной и цилиндрической формы, применяемые для вставки в галогеновые светильники и работающие от обычного сетевого напряжения, служат отличной заменой обычным лампам накаливания фактически во всех сферах, в особенности там, где приветствуются скромные габариты (см. Современные потолочные люстры и светильники: особености и виды).

Низковольтная галогенная подсветка витрины

Галогенные лампы с малым вольтажом практически не имеют альтернативы в технике акцентированного освещения музеев, выставок, торговых залов, витрин, ресторанов, жилых помещений и прочего.

Если же подробнее говорить об использовании галогенных светильников в быту, то в качестве них, как правило, выступают люстры и точечные светильники на галогенных лампах.

Модели и типы

Галогеновые люстры бывают разными по дизайну, конструкции и назначению. В зависимости от этих показателей подбирается осветительный прибор в каждом отдельном случае.

Отличия по типу конструкции:

• Потолочные созданы для крепления под самым потолком с целью визуального увеличения высоты помещения.
• Припотолочные – близко примыкающие к плоскости потолка. Отсутствие свисающих элементов позволяет свободно перемещаться по комнате при недостаточной высоте от пола до потолка.
• Подвесные потолочные с разнообразными абажурами.

Штанговые – с жёстко фиксированным креплением (штангой) у основания. Регулировка высоты люстры отсутствует. Рекомендуется вешать при высоких потолках. Плафоны представлены в нескольких видах направления:

• вверх (для яркого света, дающего чёткие контуры);
• вниз (мягкий свет без чётких теней);
• в стороны (освещение всего помещения).

Под натяжной потолок. Такие люстры, расположенные близко от натяжного полотна, желательно использовать с лампами 20-40 Вт.

По стилям люстры можно классифицировать следующим образом:

Классическая люстра. Симметрично расположенные элементы, сдержанные цвета не слишком габаритных плафонов, изящные линии конструкции. Модели бывают нескольких видов:

• хрустальные, состоящие из множества подвесок, закреплённых на штанге;
• кованые в стиле барокко, ампир или лофт;
• имитация бронзы, серебра или позолоты – более дешёвый аналог кованой, но не имеет не менее стильный и изысканный вид.

• Модерн. Асимметрия деталей и абстрактные узоры, характерны также этно мотивы и смелые цветовые вариации.
• Японский стиль. Люстры с деревянными, бамбуковыми элементами, с использованием рисовой бумаги или ткани в нескольких основных цветовых исполнениях: чёрный, белый и древесный.

• Минимализм. Конструкция из металлических, пластиковых элементов монохромных тонов с матовым стеклом чёткой геометрической формы.
• Кантри, прованс. Обычно это искусственно состаренная люстра на штанге с плафонами в ретро стиле или вовсе без них.

Музыка и цвет

После того, как устройство заработало, мы решили исследовать его музыкальные возможности. Сразу скажу, что привычного пульта в комплекте не было. Все управление производится через смартфон.

Первое, что потребовалось – установить программу. Это не представляет особой сложности. Тем более, на коробке есть QR-код, который сразу приводит в iStore или Google Play.

После установки программы она потребовала доступ к фонотеке. Далее потребовалось включить на телефоне Bluetooth. После этого люстра “нашлась” и мы попробовали управлять параметрами света.

Да. Здесь возможностей оказалось больше, чем на пульте от первой люстры, но некоторые важные вещи отсутствовали. Можно было управлять яркостью, но не цветовой температурой. Правда, люстра горела приятным теплым желтоватым светом, но если кому-то потребовался бы белый нейтральный, включить его было нельзя.

Вторым приколом оказалась возможность включать разноцветную подсветку. Когда основной светильник погашен, ободок вокруг динамика может светиться разными цветами, создавая эффект ночничка. Есть разные режимы. Например – свеча. Подсветка начинает мерцать имитируя пламя свечи. Эффект “пульсация” периодически плавно прибавляет яркость подсветки до полной, а потом снижает ее до нуля. И так по кругу.

Эффект “радуга” позволяет циклически менять цвета подсветки. Увы, смена происходит не плавным переливом, а скачками от одного цвета к другому.

Возможно, к этим функциям надо как-то привыкнуть, но мы не нашли им применения в обычной жизни. Включали лишь несколько раз, чтобы похвастать перед друзьями сына. Но не более того.

Пожалуй, более полезная функция – таймер. Его можно поставить на определенное количество минут и люстра выключится сама. Это для любителей читать перед сном.

Особое разочарование было связано с музыкой. Ясно, что от такого динамика не стоило ожидать мощных басов, вызывающих дребезжание оконных стекол. Да и громкости особой никто не ждал. Но звук все же мог быть поприличнее, чем из динамика iPhone.

Принципы и технические особенности управления люстрой

В отличие от пульта дистанционного управления, у выключателя на стене, используемого при стандартном методе включения света, отсутствует вероятность быть утерянным. Именно поэтому предлагается осуществлять регулировку освещения, одновременно прибегая к двум методам:

• при помощи стационарного выключателя;
• используя мобильный пульт.

Работа люстры от ПДУ осуществляется посредством передачи электрических сигналов по радиоволнам с применением радиопередатчика, встроенного в мобильный пульт, и радиоприемника, принимающего команды от конкретного источника. Кроме того, эти команды автоматически обрабатываются и трансформируются в электрические сигналы, которые зажигают лампочки.

используя мобильный пульт

В люстру встроен контроллер, с помощью которого осветительный прибор принимает радиокоманды от пульта. Этот прибор состоит из следующих блоков: питания, приема радиосигналов, логики и коммутации силовых цепей. Главным достоинством люстр с ПДУ является удобство их использования.

Контроль над данным устройством с помощью ПДУ имеет свои технические особенности:

• Радиус действия. Контроллер и пульт управления способны осуществлять свою деятельность на разных расстояниях. Для обычного помещения достаточно радиуса действия, равного примерно 8 метрам. Для этого существуют общедоступные модели люстр, включающие в себя контроллер, ПДУ и источник тока.
• Воздействие помех и различных сигналов. Контроллер, установленный в вашем приборе, способен поймать сигнал от пульта, находящегося в соседней квартире. Для исключения такой путаницы необходимо приобретать комплекты, взаимодействующие лишь друг с другом. Несмотря на это, существует один недостаток: если возникает неисправность одного из двух элементов, приходится полностью заменять весь комплект.

радиуса действия — равно примерно 8 метрам

• Количество режимов управления. Как правило, существуют четыре основных режима: первые три приводят в действие соответствующие каналы управления, а последний выключает свет в комнате.
• Мощность коммутируемой нагрузки. Осветительные приборы нуждаются в разном объеме электрической энергии. Для обеспечения надежности в процессе взаимодействия с люстрой контроллеры наделены способностью переключать 1 кВт нагрузки.
• Питание ПДУ и контроллера. Мобильный пульт получает питание от обычных батареек, установленных в его корпус. В свою очередь, автоматические элементы люстры подключены к сети посредством блока питания. К контроллеру подведено напряжение через определенные клеммы.

Принципы управления светильника

Важным составным элементом конструкции люстры является пульт управления.

Он имеет простое устройство, небольшое число кнопок и несколько функций. Простая электросхема позволяет пульту работать длительное время, без неисправностей. Он может перестать работать только из-за разрядившихся элементов питания.

Особенности управления

Каждый человек мечтает регулировать освещение в своей квартире с помощью пульта управления. Такие устройства отличаются удобством применения, функциональностью. Свет можно выключать, не вставая с дивана. Люстра с пультом управления – это хорошая возможность достичь наибольшего удобства и комфорта, при этом экономя электрическую энергию. Основным достоинством такой люстры является удаленное управление.

Подобные приборы освещения, оборудованные пультами управления, дают возможность управлять ими на удалении от 30 до 100 метров. Свет можно включить даже, находясь в другой комнате. Внешнее оформление люстр практически не отличается от обычных без управления.

Это интересно: Что такое Кельвины в освещении и как они измеряются — выявляем суть

Выбор люстры по стране производства

Покупатель, желая приобрести наиболее качественное изделие, всегда обращает внимание на страну и марку производителя. На сегодняшний день основная масса люстр и светильников производится в Китае

Но не стоит считать, что качество такой продукции очень низкое. Сейчас уже не время низкосортных подделок. В Китае имеются как свои собственные, так и лицензированные заводы именитых фирм Европы, США и Японии.
Качество ничуть не уступает оригинальной стране бренда, но цена в разы меньше (за счет низкой стоимости труда). Если же вы не верите в качественность китайской продукции и готовы переплатить за европейское качество, то вы вольны выбирать такие бренды.

Таким образом, выбор зависит от собственных предпочтений и от уровня вашего доверия продукции из Китая.

При выборе следует руководствоваться несколькими простыми правилами:

• Всегда требуйте у продавца сертификат качества. При его отсутствии знайте, что вам пытаются продать подделку или товар низкого качества. При этом желательно, чтобы сертификат был переведен на русский.

• Чем больший гарантийный срок, тем лучше. Не забывайте правильно оформлять гарантийный талон, так как зачастую продавцы просто кладут этот документ в коробку, даже не расписываясь.

• Упаковка должна быть целостной и иметь хороший внешний вид. Производитель качественной продукции не будет экономить на материалах для упаковки. Чем она надежнее и привлекательнее, тем выше шанс того, что приобретаемое вами изделие имеет высокое качество.
• Ответственный производитель всегда показывает свои реквизиты. Кроме того, часто такая фирма имеет свой собственный интернет-портал, где покупатели могут просмотреть фотогалерею изделий.
• После приобретения продукции сохраняйте чек на протяжении всего строка гарантийного обслуживания. Это убережет вас от дополнительной головной боли в случае необходимости проведения ремонта.

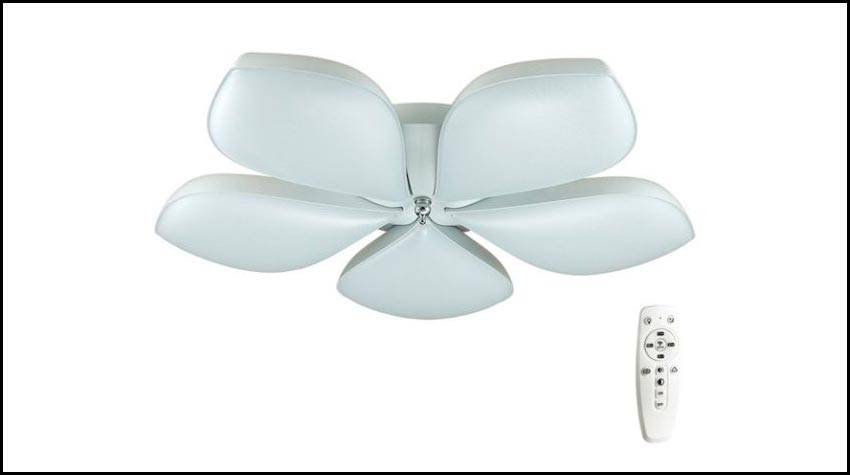

Люстра с пультом управления: определение, классификация и нюансы выбора

Люстра с пультом управления – это потолочный осветительный прибор, выполняющий функции обычной люстры, но поддерживающий опцию удаленного управления посредством применения специального пульта. Такая люстра может быть установлена в любом помещении, однако чаще всего ее приобретают для монтажа в залах, гостиных, спальнях и детских комнатах.

Главное достоинство люстр с пультом управления – удобство контроля показателей освещения, в том числе простая настройка параметров под определенные события или настроение. Недостаток – цена. Она заметно выше, чем у светильников без пульта. Однако такой расклад объясняется сложностью конструкции люстры с пультом ДУ.

Люстры потолочные с пультом управления классифицируют по нескольким признакам:

1. Количество источников света. Первый вариант – только один источник освещения. Это может быть одна лампа или группа ламп, работающих синхронно. Второй вариант – наличие двух и более источников. Речь о люстрах с обособленными рожками и ярусами. Сюда же относится популярное решение с основным освещением и вспомогательной подсветкой. Во всех этих случаях источники можно включать как по отдельности, так и вместе – на усмотрение владельца светильника.
2. Тип источников света. По этому параметру потолочные люстры с пультом управления делятся на два вида. Первый – светодиодные, второй – комбинированные (помимо светодиодов присутствуют галогенные лампы). Справедливости ради отметим, что смешанные люстры встречаются довольно редко. Светодиодное освещение намного эффективнее, а потому популярнее.
3. Функционал. Здесь четкого разделения нет. Только указание опций, поддерживаемых конкретной люстрой с пультом управления. Возможные функции таковы: включение и выключение, изменение яркости и цветовой температуры, использование возможностей таймера. Наличие каждой функции нужно уточнять индивидуально.

Дополнительно потолочные люстры с пультом управления делят на группы по особенностям конструкции источников освещения. Для одних люстр нужно покупать светодиодные лампочки, в других – светодиоды уже являются элементом конструкции. Во втором случае изделия можно условно назвать одноразовыми, однако ресурс установленных светодиодов составляет 20-36 тысяч часов, поэтому менять упомянутые люстры приходится нечасто (в среднем раз в 7-12 лет). Посмотреть на варианты исполнения обоих типов изделий можно в недавно опубликованном рейтинге люстр 2020 года.

При выборе люстры с пультом управления желательно учесть вышеприведенные нюансы (определиться с количеством, типом и особенностями источников освещения) и лишь затем подбирать оптимальную модель изделия с учетом дизайна и технических характеристик. В качестве подсказки можно использовать статью «Как выбрать люстру HIPER». Приведенная инструкция актуальна для всех люстр – независимо от их типов и производителей.

Принципы управления люстрой на расстоянии

Традиционный способ включения света от удобно расположенного выключателя на стене имеет одно определенное преимущество: он не может потеряться и всегда находится на знакомом месте — при входе в комнату.

Малогабаритные пульты дистанционного управления можно ненароком сдвинуть в сторону, а через некоторое время их приходиться искать. Только по этой причине рекомендуется сочетать в управлении освещением два метода:

1. стационарным выключателем;
2. мобильным пультом.

Правила надежного соединения люстры со стационарным выключателем описаны в статье про безопасное подключение проводами люстры и выключателя. Здесь же приводятся электрические схемы их монтажа, учитывающие внутреннюю конструкцию светильников с различным количеством лампочек.

Поэтому стразу разбираем принцип работы люстры от пульта дистанционного управления, за основу которого принят метод передачи команд — электрических сигналов по радиоволнам с использованием:

• радиопередатчика, расположенного внутри малогабаритного пульта;
• радиоприемника, принимающего посылаемые команды только от определенного источника, которые здесь же обрабатываются автоматикой и преобразуются в электрические сигналы, зажигающие лампочки.

Принцип дистанционного управления люстрой объясняется картинкой.

Радиокоманда создается нажатием кнопки на пульте и передается в эфир, воспринимается антенной радиоприемника, встроенного в электронный прибор — контроллер.

Так называют устройство, имеющее в своем составе блоки:

• питания:
• приема радиосигналов;
• логики;
• коммутации силовых цепей.

Все они выполнены очень маленьким объемом, которому вполне достаточно места внутри светильника или рядом с ним.

Выбор расстояния

Приемник и передатчик могут создаваться для совместной работы на разном удалении. Для комнаты вполне достаточно расстояния 8 метров, создаваемого большинством бюджетных моделей, состоящих из:

1. контроллера;
2. пульта;
3. источника тока.

Влияние помех и посторонних сигналов

Сейчас пульты и контроллеры устанавливаются многими владельцами. В многоэтажном здании может возникнуть ситуация, когда радиокоманда от близкорасположенного соседа будет воспринята вашим контроллером. Чтобы этого избежать, выбирайте комплекты, работающие только в паре друг с другом.

Для этой цели производители используют одинаковые алгоритмы для шифрования и обработки сигналов внутри приемника и передатчика, которые посторонние приборы не могут распознавать, не реагируют на них.

Настройка подобного оборудования выполняется в заводских условиях, пользователям она недоступна. В этом положительном моменте есть всего один недостаток: если возникнет поломка в пульте или контроллере, то поодиночке их использовать уже не получиться — придётся приобретать новый комплект полностью.

Количество каналов радиоуправления

Обычное число кнопок на пульте определяет возможности коммутации светильниками. Режимы А, В, С, D создаются простым нажатием соответствующей кнопки.

Первые три операции зажигают разные каналы, а четвертая — полностью снимает с них напряжение, гася свет в помещении.

Мощность коммутируемой нагрузки

Источники света потребляют разное количество электроэнергии. Чтобы контроллер надежно работал с большинством люстр, его выходные контакты делают мощными, способными переключать 1 кВт нагрузки. Для бытовых осветительных приборов это довольно большой запас даже при использовании ламп с нитями накаливания.

Он сделан специально и учитывает то, что люминесцентные и энергосберегающие лампы при запуске создают четырехкратное превышение номинальных токов.

Питание пульта и контроллера

Для работы электронной схемы приемника и передатчика требуется электрическое питание. Внутри переносного пульта устанавливают обычные батарейки, а автоматику люстры запитывают от стационарной сети через блок питания. Поэтому на контроллер необходимо правильно подводить напряжение сети: фазу и рабочий ноль. Подключать их необходимо на соответствующие обозначениям клеммы.

При этом может возникнуть одна интересная особенность схемы, совмещающей работу от настенного выключателя и переносного пульта одновременно. Она объясняется тем, что контроллер не распознает способ подачи напряжения: если свет отключен дистанционным передатчиком, а включается выключателем, то люстра должна загореться.

Этот метод может быть смоделирован случайным отключением напряжения квартиры или дома от защит при возникновении неисправностей электрической сети и последующим восстановлением питания автоматикой. Когда выключатель люстры не переведен на отключение, то существующая логика устройств нормально зажжёт свет и оставит его гореть помимо воли хозяина.
