Футеровка печи своими руками

Из шамотного кирпича:

Работая с кирпичной или металлической печью, следует делать небольшой отступ от внутренних топочных стенок, чтобы предотвратить преждевременное разрушение защитной кладки.
Все швы тщательно замазываются раствором, а между футеровкой и стенкой печки укладывается строительная вата.
Кирпичи кладутся ложковой частью, чтобы обеспечить правильную толщину футеровки. Если защитный ряд будет толще, КПД снизится, так как стенки печи не смогут достаточно прогреваться.

Из каолиновых пластин:

Рассчитывается количество пластин, требуемых для укладки. Толщина одного листа — 7 мм, поэтому перед расчетом учитывается расширение металла или глины в процессе эксплуатации.
Пластины закрепляются металлическими болтами, отверстия для креплений делаются заранее.
Покрывать топливную камеру пластинами нужно строго снизу вверх: дно, боковые стенки, потолок.

Обмазка внешней стороны печи:

Замешать раствор из сухой шамотной смеси и разбавить водой до состояния тягучести, по консистенции схожей с клеем.
Как только котел полностью покрыт огнестойким раствором, следует растопить печь, чтобы произошел обжиг нанесенного слоя.

Набор инструментов для работы:

Болгарка для аккуратной резки кирпича.
Линейка-уровень.
Емкость для смешивания раствора.
Мастерок.

Со временем даже качественная футеровка печи начинает разрушаться. Чтобы снизить количество ремонтных работ, следует раз в год проверять целостность защитного слоя внутри топки или внешнюю футеровку котла. Образовавшиеся трещины замазываются раствором из глины и обжигаются. Самостоятельно выполнить футеровочные работы под силу каждому человеку, даже не имеющему навыков печника, но проконсультироваться у специалиста будет не лишним. Если все же нет уверенности в своих силах, обратитесь за помощью к профессионалу.

Футеровка обязательна для каждой печи: домашней, банной или производственной. Защитный слой сохранит печь от преждевременного износа, увеличит теплоотдачу и снизит риск возникновения аварийных ситуаций. А имея под рукой нужные инструменты и материалы, футеровку несложно сделать самостоятельно.

Мелкий ремонт

Если через трещину выходит дым, это крайне опасно для проживающих в доме

Даже для устранения небольших неисправностей нужна определенная подготовка. В соответствии с планом работ приобретают расходные материалы, проверяют наличие необходимых инструментов и сменных насадок. Рекомендуется сделать общий осмотр для выявления иных недостатков. Следует ознакомиться с технологиями мелкого ремонта печи из кирпича своими руками совместно с методиками распознавания дефектов.

Заделка трещин

Нарушение герметичности сопровождается ощутимым ухудшением состава атмосферы в помещении, характерными следами копоти. Устраняют проблемы следующим образом:

очищают поврежденный участок, удаляют плохо присоединенные осколки штукатурки, углубляют щели на 1,5-2 см;
создают рабочий раствор по пропорциям (в частях): песок (10), цемент (1), глина (3);
смачивают трещину водой, втирают подготовленный раствор;
выравнивают поверхность.

Для точной локализации повреждений следует предварительно протопить печь. Нужно заранее подготовить соответствующие материалы (инструменты), если предполагается восстановление декоративного покрытия.

Замена подового кирпича

Топка сложена из красного кирпича – это нарушение технологии, нужна замена

Поврежденный элемент конструкции извлекают полностью, удаляют по периметру отверстия старый раствор. Подбирают подходящий кирпич, проверяют соответствие размеров и наличие достаточных промежутков для корректного монтажа. Для укладки пользуются жидким раствором. Его нужно подготовить по аналогии с оригинальной смесью, которая применялась при строительстве печи.

Замена отдельных кирпичей

Обеспечивается соответствие кирпичей и состава строительного раствора компонентам общей конструкции. Одновременно проверяется устойчивость соседних элементов.

Замена колосниковой решётки

Со временем колосники прогорают, поэтому их меняют на цельную решетку

Ремонт кирпичной печи своими руками выполняют с учетом неравномерного расширения отдельных элементов при нагреве. Приобретенный колосник монтируют с зазорами со стороны торцов. По периметру оставляют технологический промежуток (4-6 мм), который заполняют песком. С учетом особенностей определенной конструкции обеспечивают нормальное положение установленной детали, контролируют уклоны.

Перекладка футеровки

В этом случае нужен предварительный демонтаж печи. Далее вынимают кирпичи, удаляют раствор, очищают рабочие поверхности. Восстанавливают кладку по исходным чертежам.

Ремонт борова

По стандартной схеме этот элемент конструкции располагается в чердачном помещении, поэтому до начала работ нужно обеспечить хорошее освещение. При проверке особо внимательно проверяют Г-образный переход в горизонтальный участок. Если обнаружены крупные трещины (1,5-2 см), мелкий ремонт не подойдет. В этой ситуации выполняется перекладка соответствующей части либо всего борова.

Дверь можно поставить с жаропрочным стеклом, чтобы наблюдать пламя

Замена или крепление топочной дверки

Алгоритм действий:

полностью демонтируют крепежные элементы;
очищают рабочую зону;
с применением электродрели сверлят отверстия;
устанавливают держатели из проволоки, дверцу;
выступающие части проволочных фиксаторов сгибают в швы, чтобы обеспечить углубление в структуру строительной конструкции на 1,5-2,5 см.

Особенности футеровки для различных типов печей

Для каждого типа печей или отопительных котлов футеровка имеет определенные особенности. Рассмотрим наиболее распространенные варианты:

Футеровка металлических печей
Футеровка кирпичный печей
Футеровка парового котла

Футеровка металлических печей

Если топочная печи делается металлической, необходимо принимать во внимание различное тепловое расширение материалов. Между футеровкой и сталью следует обязательно оставлять небольшой зазор, иначе постоянное колебание размеров железных стенок разрушит кладку. Оставленная полость должна быть не пустой

Ее наполняют одним из негорючих материалов, например, базальтовой ватой. Иногда используют асбест, но печь при этом должна располагаться в нежилом помещении

Оставленная полость должна быть не пустой. Ее наполняют одним из негорючих материалов, например, базальтовой ватой. Иногда используют асбест, но печь при этом должна располагаться в нежилом помещении.

Делая футеровку металлических печей, кирпич иногда укладывают с обеих сторон. Ответ на вопрос о целесообразности подобного решения обосновывается следующим образом: улучшается прогревание печи и увеличивается уровень безопасности. Однако подобный подход ошибочный:

Кирпич обладает низкой теплопроводностью
Кирпич теплоемок

Анализируя вышеназванное, можно прийти к выводу, что футеровка металлических печей с обеих сторон приведет не к теплозащите, а теплоизоляции. Более того, внутрь топочной не будет поступать охлажденный воздух, что может привести к прогару поверхностей.

Читайте так же о том как сделать печь шведку своими руками

Кирпичной печи

Мнение о том, что обустройство футеровки кирпичной печи значительно проще, чем металлической, ошибочно. Подобные работы также обладают некоторыми особенностями, не учтя которые рассчитывать на продолжительную службу конструкции не придется.

Укладывать футеровку вплотную к кирпичам, являющимся элементами наружных стенок, нельзя. Причиной подобных последствий является выталкивание наружных слоев расширяющимися внутренними. Усугублять растрескивание способен тот факт, что глина обладает низкими показателями адгезии и расширяется больше, чем кирпич.

Если футеровка будет некачественной, это приведет к неприятным последствиям:

Перегрев наружных поверхностей станет следствием растрескивания швов и образования трещин
Последние, в свою очередь, послужат причиной утечек угарного газа внутрь помещения, но не в дымоходную трубу

Помимо качественной футеровки, выкладываемой из шамотного кирпича, особое внимание уделяется качеству швов и используемой глине. Необходимо склеить между собой 2-3 кирпича и обжечь высокими температурами. Данное действие позволит наглядно определить, как будет вести себя собранная конструкция

Если результаты не удовлетворительны – придется поэкспериментировать с составом и провести повторные испытания

Данное действие позволит наглядно определить, как будет вести себя собранная конструкция. Если результаты не удовлетворительны – придется поэкспериментировать с составом и провести повторные испытания.

Парового котла

Иногда футеровку необходимо выкладывать не для классических каминов и печей, а топочных паровых котлов. В этом случае выбирают одну из 3-х ее разновидностей:

Тяжелая
Облегченная
Натрубная

Тяжелая футеровка и что это значит – один из волнующих вопросов. К ней прибегают, когда котлы имеют слабое экранирование. Иногда внутри топочной температура может превышать 1200 градусов, становясь причиной возгораний внешних материалов. Выкладывать тяжелую футеровку необходимо из 2-3 слоев шамотного кирпича. Подобная защита позволяет снизить температуру снаружи до безопасных 60-80 градусов.

Если кирпич укладывается всего в один слой, футеровку называют облегченной. Однако каждый из поясов необходимо опирать на промежуточную балку или каркас котла. Затем поверхность отопительной установки окутывается негорючими материалами и накрывается металлическим листом. Благодаря такому сочетанию удается уменьшить наружную температуру и увеличить КПД котельной.

Самой простой считается натрубная футеровка. Для ее обустройства необходимо приготовить вязкую негорючую массу и нанести на трубы в 2-4 слоя. Чтоб конструкция лучше противостояла тепловому расширению, укладывается армирующая сетка.

Возможные причины неполадок печи

Старую печь можно отремонтировать полностью или переложить некоторые ее узлы

Типовые неприятности объясняются различными повреждениями конструкции. При появлении трещин нарушается герметичность. Ухудшение тяги провоцирует засорение системы дымоудаления. Большая разница температур (внутри канала и окружающего воздуха) способна повредить со временем даже качественную кладку. В отдельных ситуациях дефекты образуются по причине ошибок пользователей в процессе эксплуатации.

Чтобы правильно отремонтировать печку, нужна предварительная проверка

Рекомендуется обратить внимание на сравнительно редкие конструктивные проблемы:

при одинаковой высоте расположенных рядом труб дым засасывает второе (неработающее) отверстие;
производительности приточной вентиляции может быть недостаточно для одновременного функционирования нескольких отопителей;
нормальному перемещению воздуха в топку препятствует близко установленный лестничный проем;
вывод вытяжной вентиляции сделан в один канал с удалением дыма;
превышено допустимое количество поворотов трубы под углом 90°;
поддувальные отверстия установлены слишком близко к топочной дверке;
выходной канал создан недостаточно высоким, слишком узким (широким).

Препятствие для дыма может создавать отложения сажи внутри трубы

Рекомендуется уточнить внешние условия. В приведенных ситуациях потоки ветра могут провоцировать принудительное «заталкивание» дыма внутрь здания:

труба установлена неправильно по отношению к выступающему коньку крыши;
паразитные завихрения создает крупное дерево, другое строение.

Футеровка кирпичной теплоёмкой печи.

Современное печестроение предусматривает футеровку кирпичных печей огнеупорными материалами.

Вот что написано в википедии по запросу “Футеровка”:

Футеро́вка (нем.Futter «подкладка, подбой») — облицовка огнеупорными, химически стойкими (англ.)русск., а также теплоизоляционными материалами, которым покрывается внутренняя поверхность металлургических печей, ковшей, топок котлов и прочего оборудования. Футеровка производится для обеспечения защиты поверхностей от возможных механических, термических, физических и химических повреждений. В горно-металлургической промышленности футеровка используется для защиты оборудования, связанного с перегрузкой и перевозкой различных материалов, от ударных, истирающих и налипающих воздействий, а также для усиления огнестойкости материалов, из которых изготавливают металлургические и бытовые печи.

Разберёмся как это связано с обыкновенными бытовыми печами и что этот термин обозначает в печестроении.

Места применения футеровки в бытовых печах:

Футеровку применяют для топливника печи.
Футеровку применяют для камер дожига бытовых печей.
Футеровку применяют для защиты наиболее, термически, нагруженных областей печи.

Если, говорить по простому то, для бытовых кирпичных печей, футеровку желательно ставить там где огонь лижет кирпич.

Назначение футеровки в бытовых кирпичных печах.

Футеровка в бытовых печах производится для обеспечения защиты поверхностей от возможных термических повреждений.

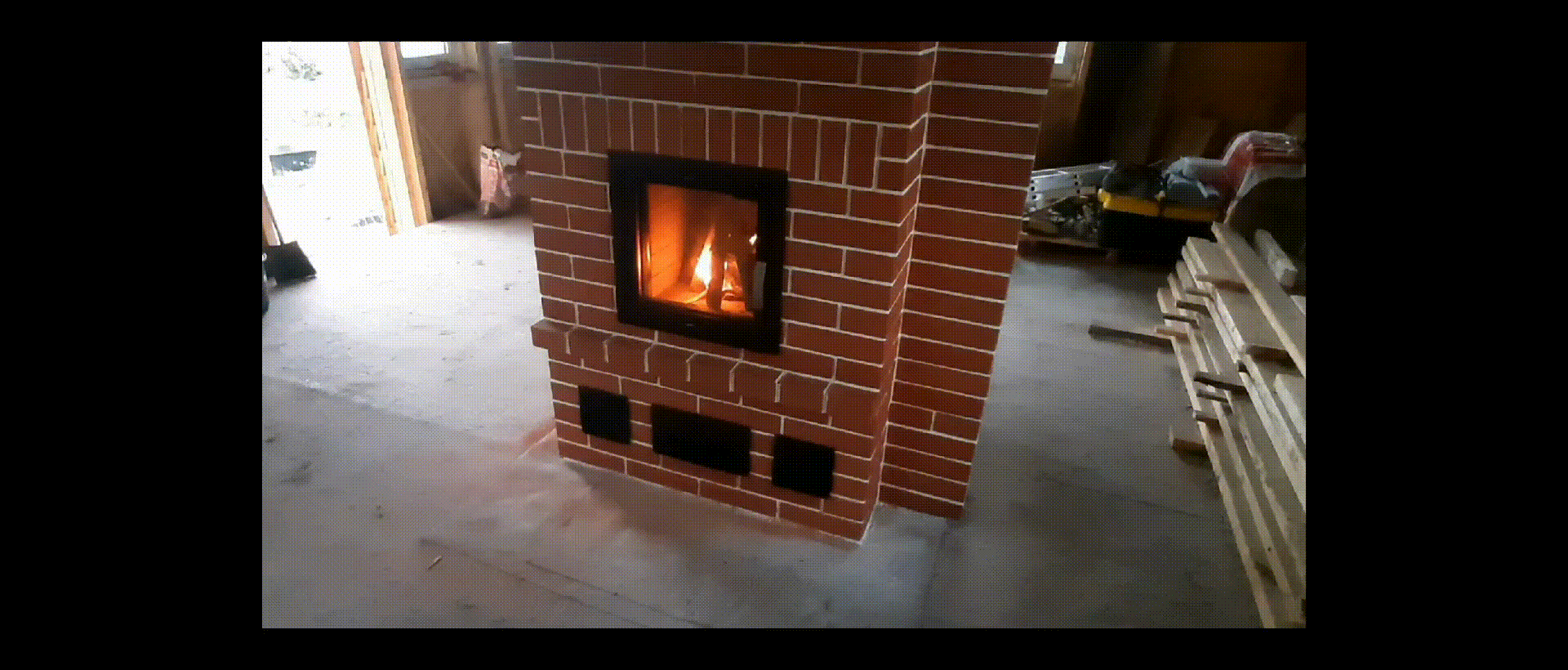

Огнеупорная топка в отопительном камине
Огнеупорная топка в отопительном камине

Причины необходимости футеровки в бытовых кирпичных печах.

Керамический кирпич плохо переносит прямое воздействие огня.

При продолжительном воздействии прямого огня кирпичная кладка разрушается.

Почему раньше не футеровали бытовые печи.

Старая Русская печь без футеровки
Печь без футеровки сложенная полностью из огнеупорного кирпича.

Не часто, но всё ещё встречаются среди печников ретрограды считающие что футеровка для печи не нужна и некоторые даже умудряются убедить заказчиков во вреде огнеупорного кирпича внутри печи.

Основным аргументом таких умозаключений становится идея о том что в стародавние времена никакого шамота не применяли и печи стояли по 100 лет.

На мой взгляд позиция эта в корне ошибочна.

В прежние времена, в хороших печах, для топок печей использовали кирпич железняк.

Железняк это специально перекаленный кирпич. Такой кирпич не разрушается под воздействием огня.

Железняк был гораздо дороже, обычного, керамического кирпича и его, не всегда, можно было достать.

Из за дороговизны железняка многие печники использовали для топок обычный керамический кирпич и такие печи, чаще всего, не выдерживали долгого времени.

При этом раньше печи не так сильно перетапливали как сейчас.

При перетопах печь без футеровки не выдерживает и пары лет.

Особенно, больная проблема перетапливания кирпичных печей, среди дачников.

Из за невозможности соблюдения отопительного режима и непонимания принципов работы теплоёмких печей дачники топят кирпичные печи по 3-4 часа, естественно, что кирпичная кладка, не выдерживает таких нагрузок.

Какой материал используется для футеровки современных бытовых печей.

Огнеупорный шамотный кирпич.
Огнеупорные шамотные плиты.
Огнеупорные шамотные лещадки.

Огнеупорное ядро отопительного камина

Для каких кирпичных бытовых печей нужна футеровка и в каких местах.

Для печи голландки футеруется топливник и хайло.
Для плиты варочной, желательно, футеровать всю плиту.
В камине отопительном противоточном футеруется топка и камера дожига.
В печи лежанке футеруется вся лежанка.
В круглой печи в металлическом футляре футеруется топка и первый канал от хайла.

Сложности футеровки бытовых кирпичных печей.

Шамотные материалы имеют более высокий коэффициент расширения при нагреве чем керамические кирпичи.
Для склеивания шамотных материалов не подходят смеси используемые для печной кладки керамических кирпичей.
Футеровка, часто, добавляет инертности печи. То есть в местах футеровки стенка печи утолщается от этого теплопередача становится медленнее.

Для того чтобы футеровка не навредила печи есть несколько простых правил.

Нельзя перевязывать красный и шамотный кирпич.
При футеровке, обязательно, оставлять компенсационные зазоры, на расширение, между красным и шамотным кирпичом.
Использовать для монтажа каждого из материалов специальные смеси.
Не заужать каналы печи футеровкой.

Сравнительная таблица футеровочных материалов

Материалы Удельный вес продукта (плотность), кг/м3 Возможная рабочая температура, макс., 0C

Кирпич обычный глиняный 1600 700

Вата базальтовая 100 750

Слой из вермикулита 150-250 1100

Шамот (раствор или готовый кирпич) 1800-2000 1300

Каолин плотный 2400-2500 1400

Муллит (чистый/маты) до 3030 1800 / 1600

ВАЖНО! В условиях производства – на металлургических и других предприятиях, где используется обработка сырья и готовых изделий горячим способом, печная защита чаще всего изготавливается из камня или шамотного кирпича. В «тесных» домашних условиях более приемлемы альтернативные варианты

Что такое футеровка

Футеровка – это оболочка из кирпича, которая обустраивается внутри топки. Она очень устойчива к воздействию даже самых высоких температур. Это позволяет печке служить многие годы, потому что она защищена от перегрева.

Футеровку нельзя рассматривать как самостоятельный элемент, потому что она тесно взаимодействует и с материалами, из которых выложена печь, и с внутренней средой топки, в которой осуществляется процесс горения.

Футеровка может представлять собой не только выкладку из кирпича, но и из других материалов. В качестве таких материалов выделяют три вида огнеупорных веществ, различающиеся по своим химическим свойствам:

Кислые.
Основные.
Нейтральные.

У них происходит разная реакция на вещества, которые возникают в процессе горения топлива.

Футеровку производят только тогда, когда будут проведены все инженерные расчеты и будет выбран материал для нее. С помощью этого расчета добиваются максимального эффекта, учитывая особенности материала и самой печи. Кроме того, футеровка защищает различные элементы печи от химического и механического воздействия.

Клей и раствор

Огнеупорный раствор для кладки шамотного кирпича

Помимо качества и характеристик материалов на эффективность процедуры футеровки также влияет их правильная укладка с применением специальных веществ.

Раствор

Термостойкие растворы образуют на стенках топки монолитный тонкий слой, защищающий рабочую поверхность от воздействия пламени. Такому монолиту может потребоваться ремонт по мере его износа. Во время работы с раствором нужно соблюдать основные правила:

Растворы готовят из сухих смесей корундового, муллитового или шамотного типа, которые разбавляют водой до сметанообразной консистенции. Пропорции компонентов и характеристики смесей обычно указаны на упаковке.
Сначала слой раствора обжигают паяльной лампой или нагревают в печи до образования твердого покрытия во время обжига.
Если футеровку проводят при помощи шамотного кирпича, швы стыковки нужно заполнять на всю высоту кладки.

Предлагаем ознакомиться Что лучше и чем ионизатор воздуха отличается от озонатора, увлажнителя, очистителя?

Огнеупорный клей

Огнеупорный клей для выкладки топки

Огнеупорный клей считается более прочным компонентом, он продается в емкостях весом от 2 до 50 кг и чаще всего используется для футеровки. Перед началом работ емкость вскрывают и перемешивают до однородной массы, после наносят на поверхность, соблюдая основные правила:

Клеевую массу наносят на увлажненную поверхность шпателем слоем не более 3 мм.
При обмазывании клеем всей полости топки процедуру проводят слоями, соблюдая интервалы в 15 минут после каждого нанесения.
Чтобы приклеить базальтовый картон на участки по горизонтали, состав с клеем разбавляют водой на 15% не позже чем за 12 часов до начала работы.
Расход клея составляет от 1 до 4 кг в зависимости от структуры поверхности для обработки и толщины клеевого слоя.

Ранее упоминалось, что необходимо экспериментировать с раствором для кладки футеровки. Чтоб минимально сократить количество испытаний, рекомендуется заготовить сразу несколько вариантов и обжечь в одинаковых условиях. Не забываем наносить обозначения.

Классические каменные или металлические отопительные конструкции в банях постепенно вытесняются более современными и красивыми лепными печами. Они возводятся глинобитным методом. Для них футеровку выложить из шамотного кирпича можно, но мастера рекомендуют прибегать к специальным смесям:

Муллитовые
Шамотные
Корундовые

Для применения названных составов достаточно на месте развести их в теплой воде. Раствор наносится на огнеупорные поверхности. После высыхания монолит не будет трескаться.

О ремонте

Вечным не бывает ничего, в том числе футеровка топочной. Рекомендуется перед началом очередного отопительного сезона проводить осмотр поверхностей и восстанавливать разрушаемые участки.

Немного о промышленной футеровке

Основное отличие промышленной и бытовой футеровки – структура используемого шамотного кирпича. В первом случае он будет подвергаться воздействию больших температур, поэтому требует дополнительного прессования в процессе производства. Они значительно дороже, однако способны выдерживать тепловые удары.

Материал	Плотность кг/м3	Максимальная рабочая температура °С
Шамот	1800-2000	1300
Каолин плотный	2400-2500	1400
Вермикулит	150-250	1100
Базальтовая вата	100	750
Кирпич глиняный	1600	700

В промышленности футеровка выполняет гораздо больше практических функций, чем в быту:

Уменьшает температуру наружных поверхностей
Защищает стенки печи от теплового разрушения
Снижает тепловые потери
Не позволяет контактировать материалам печи с химическими соединениями или расплавленными металлами

Подводим итоги

Проведение ремонтно-восстановительных работ в топочной камере печи

Любая печь перед началом эксплуатационного сезона требует проведения тщательной ревизии на предмет обнаружения различных повреждений. Трещины и сколы, которые могут появиться за время простоя отопительного сооружения, способны привести не только к снижению к снижению эффективности работы печи. Они резко снижают безопасность ее эксплуатации — это может стать предпосылкой для проникновения угарного газа в жилые помещения, что представляет очень серьезную угрозу не только для здоровья, но и для жизни владельцев дома.

Ревизия проводится как на внутренних поверхностях футеровки, так и на внешнем кирпичном слое печи. Если при проведении осмотра обнаружатся неглубокие трещины или незначительные повреждения, то их следует заделать.

Снаружи ремонт проводится жаростойкими смесями, а футеровку следует ремонтировать огнеупорными составами — клеями, мастиками или растворами. Эксплуатировать печь после проведенного ремонта можно только дождавшись полного естественного просыхания раствора или клея, иначе материал, которым заделаны повреждения, может деформироваться.

Промышленная футеровка

Если для домашних печей и котлов шамотный кирпич является оптимальным, то для промышленных печей он не всегда удобен в использовании. Для промышленных целей используются прессованные шамотные кирпичи, которые выдерживают не только высокие тепловые нагрузки, но и термоудары.

Кроме шамотного прессованного кирпича используют также другие огнеупорные материалы, свойства которых зависят от сжигаемого топлива и рабочей температуры:

Материал	Плотность кг/м3	Максимальная рабочая температура °С
Шамот	1800-2000	1300
Кирпич глиняный	1600	700
Вермикулит	150-250	1100
Базальтовая вата	100	750
Каолин плотный	2400-2500	1400

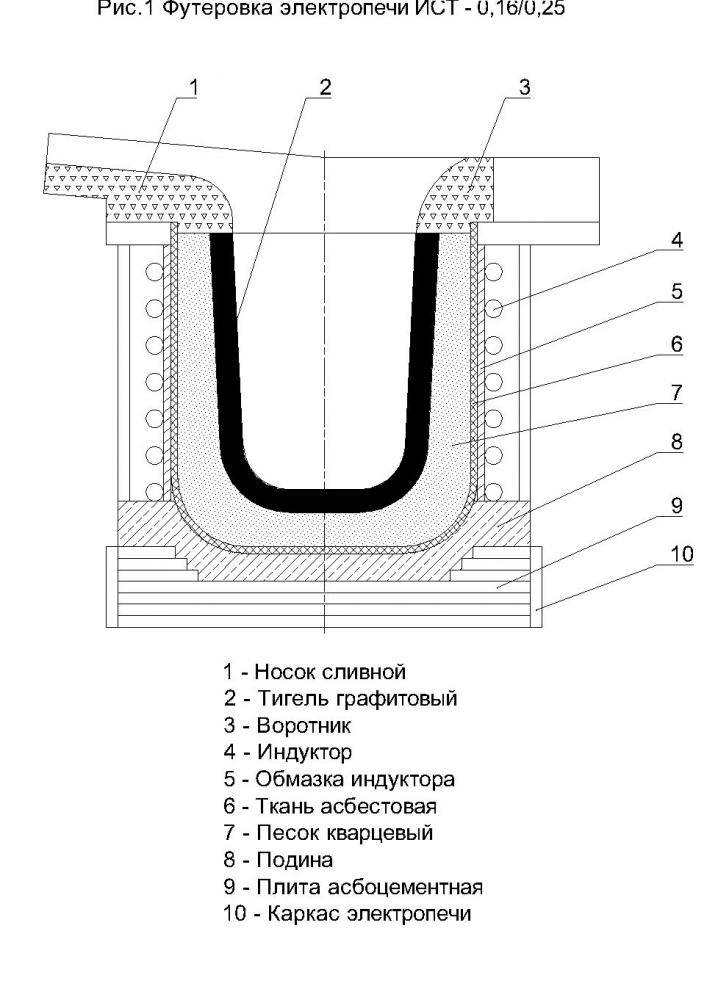

Схема футеровки промышленной печи.

Нанесение же футеровочного слоя в условиях промышленного производства может быть произведено без остановки печей. Футеровочные составы наносятся на внутреннюю часть печи с помощью впрыскивания на раскаленную поверхность или торкретирования. Торкретирование – процесс нанесения футеровочного материала на поверхность топки с помощью сжатого воздуха и специальной торкретной установки. Послойное нанесение смесей позволяет добиться высокого качества футеровки.

Таким образом, футеровка домашней печи необходима, для того чтобы защитить печь от разрушения под действием высоких температур. Обкладка топки шамотным кирпичом препятствует тому, чтобы тепловой поток от горения топлива влиял напрямую на стенки печи.

Как делают футеровку печи кирпичом?

Перед стартом отделочных работ, необходимо подготовить поверхность. Ее очищают от грязи (золы, пыли и др.). Затем рабочие выкладывают кирпичную кладку, ставя кирпичики ребром к ребру. Кирпичная выкладка должна быть ровной, без перекосов и сдвигов вдоль стенок. Стыки замазываются заранее изготовленной смесью на основе шамота или специального раствора. Футерованный кирпич кладут с отступом от топки, особенно если сырье, использованное для изготовления топливного отсека — сталь или чугун. Футерованная работа трудоемка и кропотлива. Мастера, которые будут ее выполнять, должны обладать знаниями для чтения технической документации. Работы проводятся на основе рассчитанного и подготовленного под объект технического проекта, где прописаны требуемые материалы и нормы работ.

Футеровка промышленных печей

Футеровочные работы имеют разные цели, поэтому выделяют теплоизоляционную, огнеупорную и кислотоупорную футеровку.

Теплоизоляционная футеровка обеспечивает предохранение оборудования от влияния агрессивных веществ и значительного снижения тепловых потерь. Чаще всего этот вид используют при футеровке промышленных печей. Наиболее популярный материал, используемый при футеровке данного типа, является жаропрочный кирпич – обладает высокими теплоизоляционными показателями и способен выдерживать большие перепады температур.

Назначение кислотоупорной футеровки – обеспечение антикоррозийной защиты внутренних поверхностей оборудования, работающего в агрессивных условиях – под действием кислот, солей, щелочей. В этом случае используется кислотоупорная керамика, базальтовое и диабазовое литьё, углеграфитовые материалы. Выбор состава кислотоупорной футеровки для покрытия производится в зависимости от конкретного оборудования и технических условий его эксплуатации.

Назначение огнеупорной футеровки – защита от воздействия высоких температур, снижение тепловых потерь, эффективное использования тепла. Материал, используемый для этого – огнеупорный кирпич.

Так как футеровка на 90% производится вручную, качество и долговечность такого защитного покрытия напрямую зависят от квалификации специалиста.

В ООО «Схид-будконструкция», Киев к работам по футеровке допускаются только высококвалифицированные мастера. Компания внимательно подходит и к выбору поставщиков огнеупорных материалов. Это, как правило, крупнейшие производители Украины и Европы, качество которых проверено годами. Работы ведутся с соблюдением СНиПов и других регулирующих документов. На все футеровочные работы распространяется полная гарантия качества. Компания «Схид-будконструкция», Киев имеет богатый опыт сотрудничества с крупнейшими промышленными предприятиями Украины и предлагает следующие виды услуг:

футеровку промышленных печей и дымовых труб;

футеровку паровых и водогрейных котлов;

кислотоупорную футеровку;

обслуживание и ремонт футеровки печей.

Огнеупорная футеровка печи изнашивается и для поддержания ее в рабочем состоянии необходимо регулярно ремонтировать ее наиболее пострадавшие участки. Поэтому периодически печь тщательно осматривают, подину прощупывают железным штырем, выявляют все поврежденные места и проводят ремонт футеровки печи и дымоходов.

Футерование труб может быть представлено не только кирпичной выкладкой, но и другими видами. В зависимости от химических свойств выделяют три вида огнеупорных веществ, которые могут использоваться в качестве футеровочных материалов: кислые, нейтральные и основные. Разделение обусловлено различной реакцией разных веществ на вещества, образуемые в процессе горения топлива.

Работы по теплозащите печиЗащитить внутреннюю поверхность топки можно двумя способами:

обработать внутреннюю поверхность материалом с низкой тепловой проводимостью;

использовать защитные экраны, которые будут отражать тепловое излучение. При этом тепло от этого излучения будет уходить из печи вместе с дымом.

При первом способе не стоит путать теплоизоляцию и теплозащиту. При теплоизоляции тепло, выделяемое в печи, остается в рабочей зоне. Теплозащита же только предохраняет определенный участок поверхности от теплового излучения, не задерживая при этом тепло внутри рабочей зоны. Именно для этого при футеровке печи используются теплозащитными, а не теплоизоляционными материалами.

Как уже говорилось ранее, внутреннюю поверхность можно защищать специальными экранами, что зависит от назначения печи. Если в котлах отопления экран не нужен, так как произойдет напрасное расходование тепла, то в банных печах они вполне могут быть применимы.

Раньше для создания печей использовались обычные кирпичи, которые быстро разрушались под тепловым воздействием высоких температур. На смену им пришли кирпичи с более плотной структурой (М-300), которые использовались долгое время, пока не появились шамотные материалы. Они изготавливаются из глины, которая смешана с порошком из обожженной глины с последующим обжигом при высоких температурах.

Шамотный кирпич (ГОСТ 390-96) в настоящее время является оптимальным материалом для футеровки тепловых агрегатов. Основным его отличием от обычных кирпичей являются ярко выраженные теплозащитные свойства. Технология обкладывания шамотным кирпичом внутренней поверхности топки и называется, в большинстве случаев, футеровкой.

Большие промышленные

В всех больших промышленных печах назначение футеровки – уменьшить теплопотери и воздействие высоких температур на корпус (кожух) печи. В обжиговых печах футеровка служит еще теплоаккумулятором, обеспечивающим оптимальный режим обжига (плавное нарастание температуры), а также инфракрасным (ИК) излучателем, равномерно прогревающим обжиговую камеру.

Гораздо сложнее задачи футеровки металлоплавильных печей. Она и здесь должна хорошо излучать ИК, чтобы сильнее греть шлак. Качественный металл выплавляется только тогда, когда слой расплавленного шлака нагрет существенно сильнее жидкого металла. Но в то же время футеровка промышленных печей для выплавки металла не должна смачиваться расплавленным шлаком и самим металлом, быть химически инертной по отношению к ним и не выделять вы расплав вредных примесей. Дополнительно – быть прочной, чтобы выдерживать свой собственный огромный вес, т.к. экономическая эффективность металлоплавильных печей растет с увеличением из размеров. Поэтому, напр., для футеровки различных частей доменных и сталеплавильных печей используется не менее 7 видов футеровочных материалов (см. рис.).

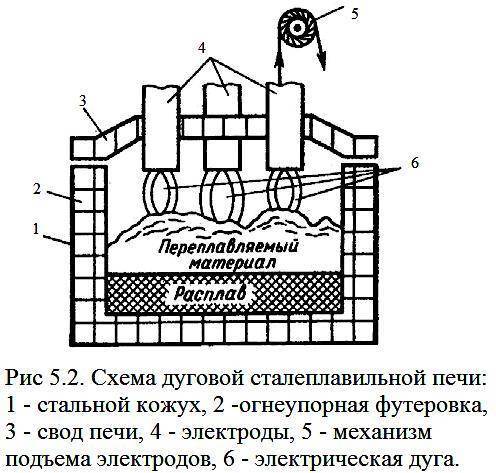

Схемы футеровки доменной и сталеплавильной печи

Футеровка промышленной печи сложная и ответственная работа. Даже имея 3-4 летнее профтехобразование по этой специальности, нужно поработать в бригаде еще несколько лет учеником или (неформально) подмастерьем, т.е. на низших разрядах, прежде чем быть допущенным к самостоятельной работе. Поэтому, если вас интересует, чем и как футеруются промышленные металлоплавильные печи, начать можно с Википедии (wikipedia.org/wiki/Футеровка), там это изложено достаточно вразумительно, или Металлопедии. Что касается небольших обжиговых печей, то они футеруются как и металлические технологические (см. далее), а мы пойдем дальше – к футеровке, которую можно сделать своими руками.

Что такое и для чего нужна футеровка печки
