Основные характеристики фундамента шведская плита, как ее установить своими руками

Потенциальные проблемы и возможности их предотвращения

Возможно, прагматичные европейцы, привыкшие на слово доверять производителям стройматериалов, без опаски возводят жилые дома с вмонтированными в плиту (и под неё) инженерными коммуникациями. Однако суровые реалии нашей жизни, заставляют обывателей задумываться о долговечности таких сооружениях ещё в момент их проектирования.

Ярые противники устройства фундамента по шведской технологии, аргументируют свою позицию невозможностью проводить ремонтные работы внутренних инженерных сетей в случае их повреждения.

В действительности же, если на этапе монтажа, проложить канализационные трубы в специальных защитных кожухах, а соединительные элементы и отводы разместить в шахтах из гофротруб диаметром 350 мм, то замена отдельных участков (если возникнет необходимость) не составит никакого труда. Такие шахты утапливают в бетонное основание лишь на 5 см, снять которые абсолютно не трудно.

В качестве защитных кожухов можно использовать трубы большего диаметра. Для канализации Ø 110 мм подойдут футляры Ø160 мм.

Для быстрого разъединения магистральной канализационной линии на выводе из под утеплённой отмостки монтируют компрессионную муфту. В случае необходимости раскапывают участок возле дома, и, поддевая длинным крючком часть канализационной трубы, расположенную в здании, вытягивают её наружу.

Для минимизации рисков рекомендуется не экономить на покупке материалов. Для канализации лучше использовать малошумные трубы из тяжёлого пластмасса (обычно они белого цвета) и соединительные элементы с качественными резиновыми уплотнителями. Именно уплотнительные кольца являются самыми слабыми участками канализационной сети – рано или поздно они выходят из строя и начинают пропускать сточные воды.

Аналогичным образом монтируют водопровод и электрические линии.

Конечно, такой метод прокладки несколько увеличит себестоимость строительства, но гарантирует спокойствие владельцам жилья.

Достоинства и недостатки

Специалисты отмечают рост популярности фундамента УШП, что связано с преимуществами, которые он предоставляет:

• Инженерные коммуникации, в зависимости от особенностей технологии и типа грунта, прокладываются, либо под плитой, либо непосредственно в бетонной заливке. В результате, нет необходимости в дополнительном утеплении трубопроводов и средствах защиты для кабельных сетей.
• Наличие теплоизоляционного слоя под основным несущим фундаментом предотвращает воздействие циклов замораживания-оттаивания на бетон. Это значительно увеличивает долговечность конструкции.
• Использование разнообразных гидроизоляционных материалов и барьеров (песчано-гравийная подушка, дренажные системы) на разных стадиях возведения фундамента имеет комплексное позитивное влияние. Увеличивает долговечность и стабильность несущего основания, сохраняет теплоудерживающую способность, полностью исключает деструктивное воздействие влаги на конструкцию.
• Теплоизоляция в сочетании с системой тёплый пол снижает энергозатраты на поддержание комфортной температуры в помещении, что даёт существенную финансовую экономию.

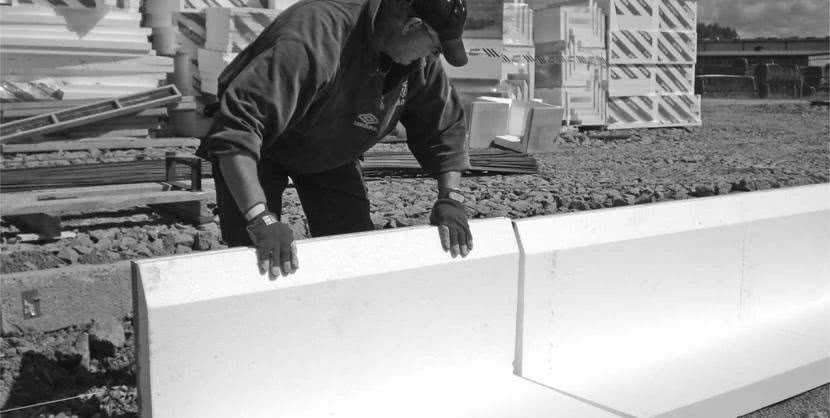

L-блоки – разновидность несъёмной опалубки, используемой при монтаже УШПИсточник lblock.ru

• Плита характеризуется не только большой прочностью. Общий монолит основания с армированием по всей площади и наличием дополнительных рёбер жёсткости обеспечивают высокую несущую способность. Это обеспечивает универсальность фундамента, снимая практически все ограничения на использование строительных материалов и технологий возведения стен, межэтажных перекрытий и кровли.
• Бетонное основание после выравнивания во время заливки и последующей финишной шлифовки полностью готово к укладке чистового напольного покрытия. Для технических помещений допускается использование в качестве рабочего пола бетонной поверхности после проведения железнения (топпинга). Это экономить не только средства, но и время на обустройство.
• Материалы, необходимые для возведения УШП можно доставить на стройплощадку обычным грузовым транспортом. Исключение составляет доставка товарного бетона, для которого используются автобетономешалки. Специфика обустройства плиты такова, что все стройматериалы доставляются небольшими партиями и сразу используются, поэтому нет необходимости в организации площадок для складирования.
• Подводка инженерных коммуникаций, первичная разводка основных сетей и обустройство фундамента осуществляется одновременно, что существенно экономит время.

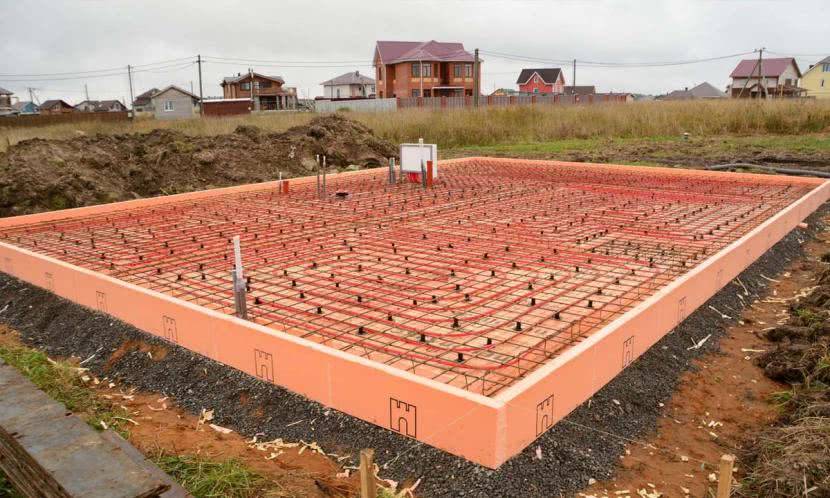

Трубопровод тёплого пола, установленный на специальные пластиковые держатели, чтобы трубы оказались при заливке в тоще бетонаИсточник domoproekt.com

Для УШП существуют определённые технические ограничения и недостатки:

• Необходимость тщательных расчётов, проектных изысканий и строгое соблюдение последовательности работ.
• Отсутствие цокольного этажа и подвального помещения»
• Увеличение затрат при сооружении плитного фундамента на рельефной площадке.
• Сложности в доступе к инженерным коммуникациям при необходимости их ремонта.

Армирование монолита

Для строительства частного дома часто достаточно использовать минимальные значения, указанные в учебном пособии «Армирование элементов монолитных железобетонных зданий».

По указанным там нормам общее сечение горизонтальных прутов армирующего каркаса должно быть не менее 0,3% от общего сечения заливаемой плиты.

Бетон толщиной 20-30 см усиливается двойной арматурной решёткой, с соблюдением следующих норм:

• Размеры ячейки не больше 30 см (в идеале 15-20).
• Толщина горизонтально увязываемых прутьев не менее 12 мм, а идущих вертикально – не меньше 6 мм.
• Решётка должна отступать от опалубки на 50 мм.
• Вертикальные перемычки вяжут с шагом не больше 20 см на слабых грунтах и 40 см – на нормальных.
• Укладывать верхнюю решетку на заранее выгнутые элементы.
• Дополнительно усиливать каркас арматурой под несущими стенами, фундаментами печей и тяжелых котлов.
• Закладывать угловые хомуты и запускать прутки арматуры друг на друга на стыках.
• Обвязывать стыки между арматурой вязальной проволокой.

Для ускорения вязки каркаса необходимо заранее изготовить угловые и усиливающие элементы, связать отдельно две части двойной сетки и соединить их по месту. Предусмотренный нормативами отступ от нижней подошвы плиты необходимо делать с помощью пластиковых стаканчиков-фиксаторов.

Рекомендации при устройстве фундамента

Каждый слой нужно вибрировать, чтобы удалить пустоты

При монтаже внимание уделяется качеству каждого пласта для получения долговечной и прочной конструкции. Иногда толщина песчано-щебеночной подсыпки достигает 600 мм и зависит от несущей способности самого грунта

Трубы коммуникаций крепятся к элементам каркаса пластиковыми хомутами. Под несущими стенами и дверными проемами коллекторы одеваются в гофрированные гильзы или полиэтиленовые трубы. Коммуникации прокладываются строго по проекту в соответствии с высотой, указанной в чертеже. Элементы временно фиксируются подпорками до последующего бетонирования.

Обогревательная система проверяется до начала бетонирования. Трубы наполняются энергоносителем, делается прессовка системы для выявления участков протечек. Бетон замешивается или заказывается после проведения всех работ, а марка смеси указывается в проекте. Масса равномерно распределяется по площади плиты с применением лопат, а кельмой она загоняется в трудные места.

Вибрация обязательно делается для каждого слоя, чтобы уменьшить пустоты в бетонном растворе. Смесь замешивается в таком объеме, чтобы ее можно было выработать за пару часов. Нельзя добавлять воду для повышения пластичности, т. к. это уменьшит прочность бетона.

Подготавливаем основу

По своей сути УШП являет собой одну из разновидностей тёплых фундаментов. Она нашла своё применение при возведении зданий в суровых северных климатических условиях. Утеплённая шведская плита способна одновременно выполнять целый ряд ключевых функций. Так, к примеру, он представляет собой непосредственно саму фундаментную основу. Следующая функция, с которой он успешно справляется, заключается в обеспечении отопления. Наибольшей популярностью пользуется такое основание в процессе возведения построек, выполняемых из блоков газобетонного типа и пеноблоков.

Стоит также отметить и то, что монтаж УШП фундамента состоит из трёх основных этапов. Сюда относятся следующие:

• Первым делом подготавливается грунт. В рамках данного этапа также обустраиваются коммуникации, а также основы под УШП.
• Затем осуществляется армирование, укладываются отопительные трубы и плиты.
• Третий этап подразумевает под собой заливку бетонным раствором, а также шлифование рабочей поверхности.

Самым сложным шагом является первый этап. Он наиболее трудоёмкий и именно его нередко именуют основным. От правильности и грамотности выполняемых действий по подготовке почвы и коммуникаций, зависит успешность всей последующей работы. В связи с этим, необходимо со всей ответственностью подходить к его выполнению.

Технология изготовления фундамента

Устраивается шведская плита согласно следующим этапам:

1. Сначала разрабатывается котлован мелкого заглубления. Расчет его ширины должен включать размера дома по периметру плюс немного припусков с каждой стороны. Также производятся углубления под несущие стены.
2. Котлован покрывается ровным слоем песка. В некоторых случаях целесообразен геотекстиль. Он пропускает воду, но удерживает песчаный слой. Его толщина должна быть 10-15 см.
3. Слой песка тщательно утрамбовывается. Поверх него укладывается дренаж и водопроводные, канализационные и электротехнические коммуникации. По их длине необходимо дать небольшой запас.
4. Укладывается слой гравия, который покроет трубы. Его необходимо утрамбовать так, чтобы монолитная железобетонная плита была идеально ровной. Для этого слой материала увлажняют водой.
5. Укладываются два слоя пенопласта, между которыми выстилается гидроизоляция. Можно воспользоваться полимерной плойкой. Слой утепления должен составлять 20 см.
6. Поверх пенопласта выкладываются трубы системы теплого пола. Чтобы они сохранили объем при заливке бетоном, их стоит накачать воздухом.
7. Выкладывается армирующая сетка.
8. Многослойная конструкция одномоментно заливается бетоном и сразу разравнивается.

Следуя технологии многослойного пирога, шведская плита своими руками вполне реализуема и не требует привлечения специалистов.

Правила армирования фундамента

Чтобы плита сохранила свою жесткость и форму на протяжении всего срока эксплуатации, применяется армирование. Перед началом работ необходимо произвести расчет прутьев и подготовить их к эксплуатации, а также проволоку для соединения пересечений прутьев.

Она может иметь сечение диаметром от 4 до 8 мм. Необходимо нарезать из нее куски по 20 см. Расчет количества арматуры производится исходя из правила, что расстояние между ее прутьями составляет от 20 до 40 см.

Материал не должен быть ржавым или иметь малейшие деформации в своей структуре. Для связки шведской плиты, необходимо использовать два слоя арматуры. Первый располагается на высоте 5 см от дна котлована, а второй – чуть ниже уровня опалубки.

Для связки прутьев стоит применить специальный крюк или пистолет для вязки. Если планируется возвести тяжелые стены дома, то можно использовать и сварку

Важно надежно зафиксировать углы связки. Для устройства шведской плиты лучше применить ребристые прутья с поперечным сечением. Связывают их проволокой, узлом в виде восьмерки

Чтобы утепленная шведская плита не деформировалась, необходимо постараться, чтобы связка была максимально крепкой

Связывают их проволокой, узлом в виде восьмерки. Чтобы утепленная шведская плита не деформировалась, необходимо постараться, чтобы связка была максимально крепкой

Важно помнить, что прутья не должны соприкасаться с грунтом, так как это может вызвать их коррозию

Как произвести расчет?

Если планируется возвести «шведскую стенку» для малогабаритного здания, то расчет параметров можно произвести самостоятельно, придерживаясь таких параметров:

Слои фундамента шведская плита

• толщина общей плиты производится железобетонной отливкой и должна оставаться в пределах 120-180 мм;
• по периметру основания необходимо оснастить ребра жесткости не меньше, чем 30×30 см. Они станут основанием под несущие стены;
• под стены дома по всему периметру возводятся внутренние ребра жесткости с шагом от 1.5 до 4 м;
• размер укрепляющих полос должен быть не меньше, чем 200×200 мм;
• ушп фундамент может иметь разную глубину. Если задумано цокольное помещение, то котлован может достигать 2 м;
• плита армируется стальным прутом диаметром 10-14 мм и ячейкой 20×20м; производится двухслойное армирование, с расстоянием между слоями более 100 мм. Нужно следить, чтобы сетка армирования полностью поглотилась бетоном.

Утепление фундамента

Технология фундамента предполагает интегрирование в него системы теплого пола. Чтобы утепленная шведская плита стала возможна, необходимо следовать следующим правилам установки греющих труб:

• устройство труб должно быть плотным, причем вдоль наружных стен необходима более высокая плотность, нежели посередине плиты;
• чтобы сбалансировать расход труб и обеспечить оптимальную теплоотдачу, расстояние между ними должно быть не менее 10 см;
• чтобы обеспечить равномерное распределение тепловых потоков, расстояние между трубами должно составлять не более 25 см; температурные перепады по полу не должны превышать 4 градусов, тогда они не будут ощущаться ногой;
• греющие трубы должны быть заложены в ушп фундамент не менее, чем в 15 см от наружных стен;
• расчет длины труб рекомендуется производить так, чтобы она не была больше, чем 100 м, потому как чрезмерная длина приводит к гидравлическим потерям.

Из чего строится шведский фундамент

Давайте рассмотрим материалы, которые применяются при строительстве утепленной шведской плиты (УШП).

Экструдированный пенополистирол

В основе плиты, для теплоизоляции применяют экструзионный пенополистирол высокой прочности. Из него же сделаны L-блоки, торцевые элементы, используемые не только как утеплитель, но и как опалубка.

Арматура на шведский фундамент

Для армирования фундамента используют арматуру по ГОСТ 5781-82 Ш 10 АIII и Ш 12 АIII (для Ш10 15 м.п./м2 плиты, для Ш12 4,5 м.п. на 1 м.п. ростверков).

Пленка полиэтиленовая 150–200 мкм. Она применяется для укладки на теплоизоляцию под стяжку.

Трубы для утепленной шведской плиты

Для устройства контуров теплого пола применяются полимерные трубы из полиэтилена или полипропилена РЕХ, Р-РЕ, разрешенные для применения в системах отопления с температурой теплоносителя до + 95°С и рабочим давлением не менее 6 бар. Их количество определяется тепловым расчетом для каждого конкретного помещения.

Для фиксации труб к сетке используются пластиковые хомуты (кабельная стяжка). Длинна 150–200 мм. Из расчета 10 шт./м2 пола.

Пример HTML-страницы

Коллектор для утепленной шведской плиты

Для коммуникации контуров применяется пара коллекторов на 1″ для системы теплого пола в комплекте с расходомерами и спускными воздухоотводными клапанами. Их количество зависит от количества отводов (по числу ветвей).

Для подключения теплого пола к коллектору понадобится обжимной фитинг для подключения труб «Евроконус». Его количество зависит от количества подключаемых ветвей.

Два шаровых крана в/н на 1 дюйм.

Для защиты трубы теплого пола в местах проходов через стены и проемы, на входе в стяжку понадобится защитная гофра из ПНД для труб из полиэтилена 20 мм. Приблизительно 25 м.п. на 1 комплект теплого пола.

Теплоноситель для утепленной шведской плиты

В качестве теплоносителя используется теплоноситель — антифриз или вода в объеме 40–60 л., в зависимости от размера теплого пола. О том какую жидкость выбрать в качестве теплоносителя я рассказал в своей предыдущей статье.

Насос для шведской плиты

Для прокачки и опрессовки системы под давлением 3,8–4,0 бар необходим погружной насос для чистой воды (Малыш, Гном). Напор не меньше h=40 м.

Манометр. Он монтируется в узел для опрессовки системы, состоящий из манометра, обратного клапана, шарового крана и штуцера для подсоединения шланга.

Емкости полиэтиленовые (таз, ведро), из которой будет производится закачка теплоносителя в систему теплого пола.

Принципы утепления фундамента и основания

В данном Руководстве применяется несколько устаревший расчет теплоизоляции фундамента. Он основан на среднегодовой температуре наружного воздуха с учетом индекса мороза, в то время как более современные методики используют градусо-сутки отопительного периода. Тем не менее таким расчетом можно пользоваться.

Для утепления УШП основания используются специальные плиты

Для каждого варианта укладки теплоизоляционных плит предусмотрена отдельная таблица, в которой каждому показателю ИМ соответствуют значения параметров теплоизоляции. Для отапливаемых зданий параметры рассчитаны для таких величин:

• толщина вертикального утеплителя (см);
• ширина теплоизоляционной юбки (м);
• толщина горизонтальных плит утеплителя вдоль стен (см);
• длина участков горизонтального утеплителя по углам (м);
• толщина горизонтального утеплителя по углам (см).

Что касается неотапливаемых сооружений, то здесь величин только три: а) толщина горизонтального утеплителя; б) ширина горизонтального утеплителя; в) условная глубина промерзания непучинистого грунта.

Еще один показатель, который используется в расчетах – толщина грунтовой подушки. Для отапливаемых зданий она равняется 0,2 м, если в зимний период температура в помещении выше 17 ºС, если ниже, то – 0,4 м.

Толщина подушки (Н) в неотапливаемых зданиях определяется с помощью формулы:

df  – толщина промерзания грунта в регионе строительства, м;

d – глубина заложения плиты, м;

δh – толщина горизонтального утеплителя.

Утеплённая шведская плита – технология строительства

Перед началом любого строительства необходимо разобраться в преимуществах и недостатках того или иного метода укладки основания для дома

Пошаговое строительство шведской плиты:

• Производится расчистка площадки разметка границ будущего фундамента;
• Роется котлован на глубину 45-60 см.

• Дно котлована тщательно выравнивается. Подготавливаются траншеи для прокладки водопроводных, канализационных труб и электрокабелей.
• При необходимости прокладывается дренажная система;

• По периметру производится монтаж опалубки;
• Насыпается слой щебня или гравия на высоту 5-15 см. Тщательно утрамбовывается;
• Насыпается слой песка на 10-15 см и тщательно трамбуется;
• Внахлёст выкладывают гидроизоляционную плёнку или рубироид;
• Проводится выкладка пенополистерола с минимальной толщиной материала в 10 см.

• Верхний слой армирующей сетки;
• Производится подключение труб коллектору и опрессовываются. По технологии, перед заливкой бетонного пласта трубы водяного пола накачиваются воздухом, во избежание их деформации под весом жидкого бетона.

Перед началом любого строительства необходимо разобраться в преимуществах и недостатках того или иного метода укладки основания для дома. УШП фундамент не является исключением. Мы постараемся показать вам плюсы и минусы данной конструкции

А в нашем видео в конце статьи специалисты постарались обратить внимание на основные моменты при возведении данного основания

Конструкция фундамента УШП

Утеплённая шведская плита (УШП) — малозаглублённое основание, которое состоит из нескольких материалов. Бетонное основание является изолированным от грунта слоем утеплителя, представленного в виде экструдированного плитного пенополистирола. Основа подходит для строительства домов малоэтажного типа из пенобетона или кирпича, срубов и каркасных конструкций. При этом в бетонной плите прокладывают коммуникации, она является основой для тёплого пола в доме.

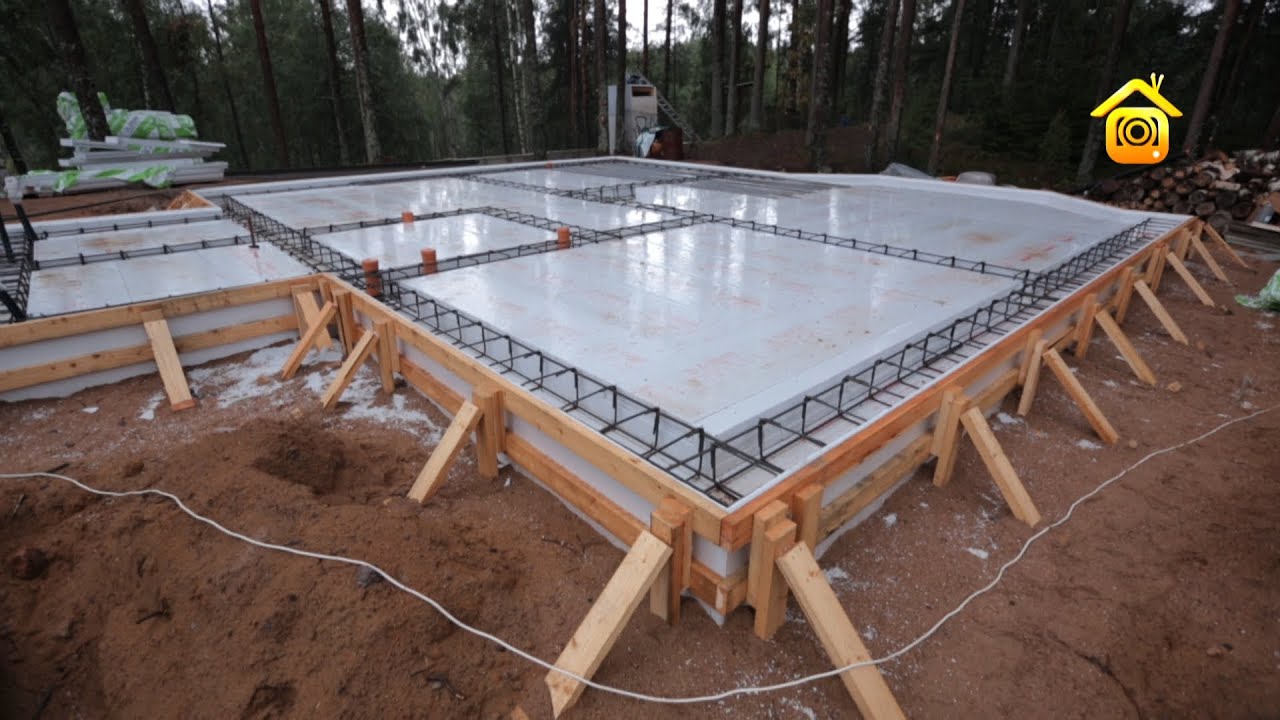

Строительство шведской плиты предполагает разработку схемы

Фундамент представляет собой надёжное, долговечное основание, обеспечивающее устойчивость здания на любом грунте. Параметры каждого слоя определяют в зависимости от массы здания, несущей способности грунта и других факторов.

Положительные и отрицательные черты

Плитное основание, созданное по типу шведской плиты, обладает всеми особенностями классического монолитного фундамента, но имеет и отличия. Главные свойства и преимущества шведской излированной плиты заключаются в следующем:

• равномерное распределение нагрузки на грунт, что отчасти обеспечивается слоем утеплителя;
• амортизация пучения почвы в результате морозов;
• теплоизоляция основной бетонной плиты фундамента;
• сочетание утеплённой отмостки и дренажа;
• фундамент подходит для любого типа почв;
• простая схема армирования без сложных чертежей.

Строительство шведского фундамента требует довольно большого объёма бетона, так как плита представляет собой монолитную конструкцию. В результате этого затраты на материалы довольно большие, что следует учитывать перед началом работ.

Шведская плита позволяет легко монтировать теплый пол на этапе строительства

При строительстве основания важно правильно рассчитать расположение коммуникаций, ведь после завершения монтажа невозможно переделать системы. Шведская плита подвержена риску пучения и неравномерной осадке на грунтах с малой несущей способностью. В результате этого монолитная конструкция повреждается и поэтому строительство требует тщательного расчёта параметров будущего фундамента с учётом особенностей почвы

В результате этого монолитная конструкция повреждается и поэтому строительство требует тщательного расчёта параметров будущего фундамента с учётом особенностей почвы.

Технология фундамента

Плитный фундамент имеет многослойную структуру, в которую входят несколько материалов. Каждый из компонентов выполняет определённую функцию

Особенное внимание при строительстве уделяется порядку чередования слоёв. От этого зависит качество, долговечность, прочность основания для здания

Все слои укладывают в четкой последовательности

Монолитная конструкция удобна на разных почвах. При строительстве учитывают функции слоёв плиты, заключающиеся в следующем:

• геотекстиль защищает основные слои от влаги из почвы, разделяет грунт и песок;
• дренажные коммуникации обеспечивают отвод влаги от фундамента, предотвращая его повреждение;
• песок является не пучинистым грунтом и необходим для устойчивости конструкции;
• утеплитель обеспечивает теплоизоляцию здания со стороны пола;
• гидроизоляция предотвращает гниение, коррозию материалов и коммуникаций;
• ещё один слой утеплителя усиливает защиту конструкции;
• арматурная сетка необходима для хорошего сцепления бетона;
• бетонная плита — основа для создания пола в доме.

Каждый слой имеет параметры, которые соответствуют особенностям грунта, весу здания. При строительстве нужно использовать только качественные материалы, характеристики которых обеспечат долговечность сооружения.

Характеристики шведской плиты

УШП фундамент является неоспоримым достижением в сфере строительных технологий. Его конструкция удачно сочетается при возведении современных индивидуальных строений. Особенно он актуален в северных климатических зонах и на проблемных грунтах.

Утепленная шведская плита имеет специфическую структуру, в которую входят утеплитель, гидроизоляция, несколько слоев бетона, металлическая арматура, система обогрева «теплый пол». Такой «пирог» несомненно, выигрывает в сбережении тепла, создания комфорта в доме, как ни парадоксально – ускорении выполнения нулевого цикла.

Посмотрите видео, подробно рассказывающее о всех характеристиках УШП плиты.

https://youtube.com/watch?v=7OZ-WYTs2SE

Применение шведской плиты практически всегда лучше по многим характеристикам:

• Разновидность и структура грунтов – приемлемо на всех грунтах, кроме скальных.
• Уровень подземных вод – не имеет значения. Высокий уровень залегания грунтовых вод всегда оказывает негативное влияние на фундаменты. В случае с плитой риски минимизируются за счет дренажа, гидро и теплоизоляции.
• Вес здания, материал стен. Шведская плита закладывается под одно или двухэтажные строения из любого материала.
• Архитектура дома. Разнообразные геометрические формы и стили. Отсутствие подвала.
• Особенности рельефа – только ровная площадка или с небольшим уклоном.

В фундаментах в первую очередь ценится прочность. Ленточный и столбчатый фундаменты достаточно надежны, однако по материальным и временным затратам шведская плита имеет преимущество.

Сфера применения

Утепленная шведская плита может быть обустроена практически на всех грунтах, но в основном практикуется на пучинистых, которые увеличиваются в объеме при промерзании, оказывая давление на фундаменты. Специальная технология позволяет нивелировать этот процесс и добиться ощутимых результатов по энергосбережению дома. К тому же она помогает уменьшить расходы на строительные материалы и сроки заливки фундамента.

Рекомендуем посмотреть видео об основах монтажа и утепления УШП основания для дома.

Основным материалом для УШП являются бетон или железобетон и экструдированный пенополистирол. Их совмещение позволяет добиться максимальной прочности и хороших показателей морозостойкости при перепаде температур.

Достоинства

Хотя УШП фундамент имеет множество плюсов, минусы также присутствуют. Скажем несколько строк о преимуществах:

1. Возведение на любых грунтах за исключением скальных. Технически это возможно сделать, но экономически – невыгодно.
2. Снижение теплопотерь дома в целом в связи с повышенной энергоэффективностью шведской плиты.
3. Сокращение сроков выполнения нулевого цикла. Работы с момента расчистки площадки и до заливки «теплого пола» производятся от десяти до четырнадцати дней.
4. Прочность конструкции и устойчивость к деформациям за счет распределения нагрузок по всей поверхности фундамента.

Недостатки

В шведской плите есть определенные минусы, и самый неприятный из них – это невозможность проведения ремонта конструкции, т.е. если была допущена ошибка в подборе горизонтального утеплителя или его толщине, то этого уже не исправить.

Также невозможно устранить трещины или усилить плиту, если был неверно сделан расчет нагрузок, а обнаружение трещин является проблематичным. При планировании дома необходимо тщательно продумать места ввода и размещение коммуникаций, которые будут вмурованы в плиту.

Существует еще один аспект – отсутствие подвала, однако является ли это недостатком, каждый решает самостоятельно.

Технология выполнения УШП

Последовательность выполнения фундамента по шведской технологии:

• Снятие растительного слоя под площадь дома плюс 2-3 м дополнительно на отмостку на глубину около 45 см.
• Прокладка коммуникаций. Так как все предусмотреть невозможно, желательно заложить 2–3 трубы под кабели на перспективу.
• Укладка геотекстиля.
• Монтаж дренажной системы под отмосткой, засыпка труб щебнем или гравием.
• Отсыпка и послойное уплотнение трамбованием с увлажнением крупнозернистого песка слоем 15–20 см.
• Укладка 2-го слоя геотекстиля, щебеночная отсыпка слоем 15 см с трамбованием.
• Монтаж опалубки и плит утеплителя по борту плиты.
• Укладка по отсыпке плит теплоизолятора в 2 слоя, исключая контур наружных стен, где утеплитель укладывают в один слой.
• Монтаж труб теплого водяного пола (по проекту), подключение к коллектору.
• Монтаж арматурного каркаса или сетки. Арматурный каркас укладывают на специальные пластиковые стаканы или деревянные бобышки высотой не менее 30 мм.
• Бетонирование производить в один заход, для уплотнения смеси применять погружной вибратор. Горизонтальность поверхности поверяется уровнем.
• Через 7 суток шлифование бетонной плиты.

При монтаже труб теплого пола в бетонном монолите рекомендуется предварительно закачать в них сжатый воздух компрессором, чтобы исключить смятие от веса раствора. Укладывают трубы контура отепления с расстоянием между ними не менее 100 мм и не более 250 мм. Максимальная длина труб под домом не должна быть более 100 м.

Стоимость устройства УШП варьируется в пределах 7,0–9,0 тыс. рублей за 1 м2 и зависит от размера дома, региональной стоимости применяемых материалов.

Армирование фундамента УШП своими руками

Когда наше пенополистирольное «корыто» готово, мы можем приступать согласно технологии к устройству армирующего слоя, куда входят также рёбра жёсткости. Рёбра жёсткости – это места, на которые опираются несущие стены и внутренние перегородки дома

Особое внимание необходимо уделить количеству и толщине арматуры:

В нашем случае мы делаем ребро жёсткости  шириной 45 см, для чего укладываем арматуру периодического профиля в форме прямоугольника, два прутка снизу, два сверху, укладывая поперек через определенные промежутки соединительные стальные стержни:

Далее, в местах стыковки стержней связываем их между собой, используя для этого отожженную вязальную проволоку и специальный крючок, а при его отсутствии пассатижи или клещи. Два или более арматурных прутка  стягиваются между собой как показано на следующем фото устройства плитного фундамента ушп:

Желательно дополнительно укрепить угловые соединения, для чего сгибаем отрезок арматуры длинной 80-100 см под углом 90 градусов и получаем г-образный кусок. Этим г-образным элементом соединяем углы, места, где стыкуются арматурные стержни и вертикальные детали, связывающие все элементы в единый арматурный каркас:

Чтобы правильно сделать ушп фундамент, по всей длине арматурных стержней устанавливаем хомуты, также согнутые из арматуры, расстояние между ними должно быть 50-70 см:

Так
же связываем все места пересечения арматуры вязальной проволокой.

По
мере проделывания вышеперечисленных работ, получается металлический каркас. Вся
конструкция должна быть немного приподнята над последним слоем пенополистирола
с помощью пластиковых «стульчиков», чтобы залитый в дальнейшем слой бетона защитил
металл от коррозии, вызываемой воздействием внешней влажной среды. Также
арматурный пояс не должен соприкасаться с вертикальной частью пенополистирола,
этого можно достичь с помощью пластиковых звёздочек, которые создают
необходимый зазор.

После того, как каркас из арматуры готов, по технологии устройства ушп фундамента,  верхнюю часть по всей площади фундамента накрываем металлической сварной сеткой ВР, с шагом 10х10 см. Сетка так же должна быть приподнята на пластиковых стульчиках. После того, как все работы проделаны, можно к сварной сетке укрепить трубы водяного тёплого пола:

Если мы крепим тёплый пол, то по завершению работ, поверх трубы тёплого пола снова укладывается сварная сетка, и она также должна опираться на пластиковые стульчики большей высоты.

Этапы строительных мероприятий

Фундаментная плита формируется за ограниченное время по следующему алгоритму:

• произведите разметку будущей строительной площадки, удалите мусор и растительность;
• извлеките грунт на площади, превышающей по габаритам контур здания;
• сформируйте песчаную подушку, толщина которой составляет 15 см, увлажните массив и тщательно уплотните;

Используются специальные плиты экстрадированного пенополистирола повышенной прочности и с L-образным пазом с торцов

• постелите геотекстильную прокладку, разделяющую слои песка и щебня, затрудняющую проникновение влаги и снижающую вероятностью усадки;
• смонтируйте по контуру основы дренажную систему, необходимую для отвода грунтовых вод;
• установите необходимые инженерные коммуникации (трубы, магистрали, кабели в металлорукавах);
• засыпьте гравий среднего размера, спланируйте поверхность, уплотните, обеспечив толщину слоя 15 см и повышенную плотность;
• смонтируйте по контуру площадки элементы опалубки, применяя экструдированный пенополистирол, который в дальнейшем обеспечит дополнительную защиту основания при снижении температуры окружающей среды;
• уложите на сформированную поверхность двумя слоями листовой пенополистирол, необходимый для теплоизоляционной защиты, обеспечьте толщину 20 см;
• установите арматурный каркас из стальных прутков сечением 12 мм на подставки, гарантирующие стабильность зазора до полистирольной основы;
• выполните установку магистралей, предназначенных для формирования системы теплового обогрева;
• проверьте герметичность отопительного контура сжатым воздухом, подав испытательное давление с помощью компрессора;
• залейте в один прием бетонным раствором марки М300 и выше, обеспечив толщину массива 10 см, применяйте бетононасос;
• спланируйте через пару часов поверхность бетона, обеспечив плоскостность основания;
• обеспечьте нормальное протекание процесса гидратации бетонного массива, периодически увлажняя поверхность водой в летнее время;
• отшлифуйте бетонную основу и удалите неровности.

УШП. Утеплённая Шведская Плита // FORUMHOUSE

Технологическая очередность операций по формированию шведской плиты несложная, гарантирует получение надежной основы при соблюдении последовательности работ и применении проверенных материалов.
