Свайно-винтовой фундамент своими руками: особенности, устройство, расчет, монтаж

Ворота на сваях

Ворота на винтовых сваях потребуют некоторой дополнительной работы. Дело в том, что их створки воротные столбы или вовсе не нагружают, или нагружают гораздо слабее, чем полотно. Без дополнительного упора в грунт верха воротных столбов скоро разъедутся в стороны. Кстати, это же, только в меньшей степени, относится и к угловым столбам.

Справиться с проблемой несложно: вокруг столба, в стороны на 0,25-0,5 м копаем котлованчик глубиной на полтора-два штыка лопаты и по песчаной подушке в 10-15 см заливаем его бетоном. Бетонная чушка примет на себя горизонтальную часть раскачивающих столб нагрузок, а винт в глубине – вертикальную. Трубы на столбы нужны увеличенного диаметра, от 120 мм. Но учтите, это не полноценное бетонирование, нагружать чушку по вертикали нельзя!

Где применяются винтовые сваи

Свайно-винтовой фундамент для строительства

Винтовые сваи проверены временем

Свайно-винтовой тип фундамента используется в мире уже около 300 лет, начали его использовать при возведении маяков, хороший пример Сухумский маяк, который прекрасно пережил войну и стоит до сих пор, что говорит об отличной надежности этого типа фундамента.

Для тех кто сомневается, что сваи ржавеют и этот тип фундамента может быть ненадежным, вот свая, которая была заменена на древнем маяке, этой свае больше 300 лет, как видите, она прекрасно сохранилась.

Древняя свая от маяка

Однако самый популярный тип фундамента в нашей стране является ленточный заливной фундамент, однако не на каждом участке можно его устроить, да и стоит он не дешево. Есть глинистые почвы с высоким уровнем грунтовых вод, на такого рода земельных участках возведение ленточного фундамента невозможно. Тогда на помощь приходит технология установки надземного вида построек на свайно-винтовом фундаменте. Этот вид фундаментов также набирает популярность в нашей стране благодаря многим преимуществам.

Плюсы свайно-винтового фундамента

1. Основными преимуществом является то, что свайно-винтовой фундамент не требует проведения большого количества земельных работ.
2. Технология его возведения достаточно проста.
3. Скорость установки и оперативность возведения. За час на обычной земле можно установить десяток свай, если постараться можно и все пятнадцать.
4. К тому же отмечается его низкая стоимость.
5. Способность выдерживать приличные нагрузки и долговечность.
6. Подходит любой грунт, кроме скальных пород.
7. Применение спец техники не обязательно, возможность устанавливать сваи вручную.
8. Не нужно ждать после заливки бетона, можно спокойно продолжать возведение вашего дома.
9. Вибрация и шум при установке отсутствуют
10. Сваи возможно использовать повторно
11. Фундамент под ваш каркасный дом может быть всегда расширен.
12. Возможность установки на склонах и неровных грунтах.

Возможность возведения дома на склоне, где земля дешевле в разы

Минусы винтовых свай

Минусы на самом деле не столь очевидны, особенно для небольшого каркасного строительства дома, этот тип фундамента подходит идеально.

Но всё же минусы есть:

1. Невозможность возведения на скальных породах или грунтах с большим количеством камней в почве.
2. Подходит для легких каркасных и деревянных строений до 3-4 этажей.
3. Дома должны иметь достаточно широкое основание.
4. При вкручивании зачастую анти-корозийное покрытие повреждается, что ускоряет корозию металла.
5. Некачественные производители.

Также отмечается, что срок службы свайно-винтового фундамента хоть и является достаточно большим, однако все-таки несколько меньше, чем у бетонного. Срок эксплуатации такого фундамента могут сократить и повреждения, которые иногда получают сваи в процессе вкручивания в грунт. Сваи с поврежденным внешним защитным слоем больше подвержены коррозии.

Хотя свайно-винтовой фундамент хорошо подходит для частного строительства, но для возведения тяжелых массивных многоэтажных построек его лучше не использовать.

Кроме того существует еще несколько проблем, с которыми можно столкнутся организуя строительство на свайно-винтовом фундаменте. Прежде всего, следует знать, что пол в доме на свайно-винтовом фундаменте потребует дополнительного утепления. Также часто бывает, что сваи дают неравномерную усадку в процессе эксплуатации дома, а со временем вообще разбалтываются, если выполнено не по технологии.

Поэтому, не смотря на свою прочность, свайно-винтовой фундамент приветствуется в малогабаритном строительстве каркасных домов, а также при возведении на участке бань, гаражей и небольших хозяйственных или декоративных построек.

Пошаговая инструкция монтажа свайного фундамента

Устройство свайного фундамента

Порядок расстановки свайных опор, глубина их погружения и размер сечения определяются проектным заданием. Проектируя фундамент на винтовых сваях для каркасного дома, следует учитывать определенные факторы:

• общую массу объекта;
• результаты геологической разведки;
• уровень промерзания почвенного состава;
• рельеф участка, отведенного под застройку.

Свайные опоры устанавливаются по угловым участкам, в точках пересечения стен, по всему периметру и пол межкомнатными перегородками с интервалом в полтора – три метра, в местах предполагаемых нагрузок. Ввинчивание свай выполняется до достижения ими прочного грунта, но не меньше, чем на глубину замерзания почвы.

Предварительно проводится разметка участка, в местах, где предполагается установка опор, устраиваются приямки. Опускается вертикально свая, в ее отверстие вставляется металлический стержень, надеваются рычаги из стальных труб, длина которых достигает четырех метров.

Закрутив свайные опоры на необходимую глубину, верхние их части подрезаются по отметке предполагаемого фундаментного основания. Полости заливаются бетонным раствором, что придает несущей конструкции дополнительную прочность и устойчивость к воздействию коррозии на внутренние стенки свай.

Наступает очередь приваривания оголовков, установка которых контролируется по горизонтально натянутому шнуру или с помощью нивелира. Все стыковочные участки обрабатываются антикоррозийным средством.

Заключительный рабочий этап связан с обустройством ростверка. Деревянные брусья или металлический уголок укладываются на свайные оголовки, фиксируются к ним болтами. Предварительно по оголовкам настилается два слоя рубероидного материала с целью создания гидроизоляции.

Для каркасных домов рекомендуется использовать брус сечением 15 на 15 см. Такой размер обусловлен толщиной утеплительного материала, закладываемого в несущие стены. Древесина должна содержать минимальное количество влажности, до начала монтажных работ ее следует обработать антисептиками.

Преимущества и недостатки

Типы свайного фундамента разделяют в первую очередь по способу устройства на забивные, набивные и винтовые. Каждая модель конструктивного элемента характеризуется своими особенностями.

К общим достоинствам всех типов свай следует отнести следующие:

1. Применимость для всех типов грунтов и рельефов любой сложности. Там, где закладка ленточного или плитного основания будет неэффективной или нецелесообразной, используют опоры.

   Свайные фундаменты можно строить на неустойчивых, переувлажненных грунтах, участках с риском оползней или подтопления, заболоченных территориях, а также на склонах и впадинах.

2. Экономическая целесообразность. Закладка одиночных силовых элементов, связанных в единую конструкцию обвязкой, обходится на 30–40 % дешевле, чем строительство плитного или ленточного заглубленного основания.
3. Возможность подобрать силовой элемент для любых условий. Популярность свайной технологии обусловила рост предложений от производителей свай. Сегодня можно подобрать опоры с несущей способностью от 0,8 до 15 и более тонн, а для глубокой закладки используются составные элементы.
4. Небольшой объем земляных работ. Если в случае с заглубленным ленточным или плитным основанием нужно рыть котлован на проектную глубину, то для устройства набивных свай достаточно пробурить скважины в грунте, а забивные и винтовые столбы погружаются в почву посредством силового воздействия.

Недостатки свайной технологии:

1. Сложность инженерных расчетов. Технология свайного фундамента может удовлетворить практически все гидрогеологические и проектные условия, но для этого потребуется провести ряд инженерных вычислений. Перед проектированием конструктору необходимо изучить нормативные требования к строительству фундаментов, что учесть возможные нюансы для каждого типа опор.
2. Трудоемкость работ по обустройству подвальных помещений. Организовать строительство подземных помещений в пространстве между силовыми элементами возможно, но это приведет к значительному удорожанию проекта, которое практически перекроет выгоду от применения свайной технологии.

Для частного дома

Частные жилые дома и коттеджи отличаются сравнительно небольшим весом по сравнению с многоэтажками и промышленными объектами. Эта особенность позволяет отказаться от закладки дорогостоящего железобетонного ленточного или плитного основания в пользу заводских или самодельных свай.

Преимущества свайной технологии для частного строительства:

• возможность закладки фундамента своими руками (винтовые, набивные сваи);
• при необходимости доступны способы усиления основания (при строительстве пристроек, увеличении этажности, замене перекрытий в доме и т.д.);
• ремонтопригодность.

Почему не стоит строить частный дом на свайном фундаменте:

• значительные теплопотери за счет подъема дома над уровнем земли;
• трудоемкая процедура инженерных расчетов;
• на участке наблюдается высокая сейсмическая активность.

Разных видов свай

Выбор свай основывают на результатах гидрогеологических изысканий грунта, а также инженерных расчетов по проектным нагрузкам. Сравнительная таблица по плюсам и минусам для различных типов силовых конструкций:

Тип опор	Преимущества технологии	Недостатки технологии
Забивные железобетонные	повышенная несущая способность (до 20 т); долгий срок службы (более 100 лет); стойкость к коррозии.	необходимость применения спецтехники для заглубления в грунт; появление динамических нагрузок и вибрации, действующих на грунт и ближайшие постройки.
Забивные стальные	широкий выбор моделей с различными конфигурациями и характеристиками; высокий эксплуатационный ресурс.
Забивные деревянные	дешевизна и доступность материала; экологическая чистота.	ограниченная грузоподъемность; сравнительно короткий срок службы; подвержены воздействию почвенной влаги.
Буронабивные	большая несущая способность; продолжительный срок службы; изготовление ручным способом.	большой расход бетона; сложно рассчитать несущую способность; необходимо укреплять стенки от обрушений.
Винтовые металлические	относительная дешевизна; высокая грузоподъемность; возможность монтажа своими руками; возможность повторного использования.	подверженность коррозийным процессам; недопустимость заглубления в грунт с каменистыми включениями, которые могут повредить лопасти.
Винтовые железобетонные	прочнее металлический винтовых свай и удобнее при монтаже, чем забивные ж/б аналоги; не подвержены коррозии.	имеют значительный вес; сложно выдержать соосность при монтаже.

Когда актуально строительство свайного фундамента

Винтовые сваи впервые были опробованы в середине XIX века. Сегодня к строительству свайного фундамента прибегают при возведении:

• жилых домов, в том числе многоквартирных;
• хозяйственных построек;
• объектов промышленного назначения;
• набережных пирсов.

Свайные опоры выбирают при строительстве дома на участке:

• с обустроенным ландшафтом;
• со значительным уклоном либо рвами;
• на которых использование забивных свай по каким-то причинам запрещено, например, вблизи метро;
• с повышенным уровнем влажности;
• с глубоким промерзанием грунта.

Свайный фундамент актуален на участках с уклоном

Плюсы и минусы свайно-винтового фундамента

Для начала давайте рассмотрим основные преимущества использования свайно-винтового фундамента:

• Прочность и долговечность. Практика показывает, что бетонные конструкции разрушаются гораздо быстрее, чем прогнивает металл, а потому свайный фундамент с металлическими опорами выглядит предпочтительнее ленточного или столбчатого основания. К тому же железобетонный фундамент подвержен осадочным деформациям, в то время как свайным опорам такие проблемы не страшны. Практика показывает, что фундамент из свай стоит более 40 лет, не подвергаясь разрушениям.
• Дешевизна и экономия времени. Винтовые сваи устанавливаются прямо на грунт, без выравнивания, а значит, для их установки не требуется проводить земляные работы и рыть котлован. Данное обстоятельство существенно экономит время и деньги, ведь для строительства одноэтажного дома подобную конструкцию можно возвести даже без привлечения специальной техники! Для возведения фундамента не понадобится и специальная установка для заливки фундамента, что также сэкономит время и деньги.

Подсчеты показывают, что возведение свайно-винтового фундамента обходится приблизительно на 30% дешевле, чем строительство других видов несущих конструкций.

Универсальность. Несущая конструкция может быть возведена практически в любых условиях, как на равнинной, так и на гористой местности с имеющимися уклонами. Более того, дом на сваях можно возвести на болотистой местности, и даже в условиях вечно мерзлоты. Там, где многие другие опоры под строительные конструкции возвести просто нереально, сваи прекрасно устанавливаются и выполняют свою функцию на «отлично».

• Всесезонность. В отличие от других видов фундамента винтовые сваи можно устанавливать круглый год, хоть жарким летом, хоть лютой зимой. Данное обстоятельство совершенно не влияет на качество установки и надежность опорной конструкции. Соблюдается данное условие потому, что на глубине погружения наконечника сваи температура всегда стабильна.
• Устойчивость к пучению грунта. Свайные фундаменты прекрасно переносят морозное пучение в периоды промерзания почвы.
• Не требует застывания. Если ленточным и монолитным фундаментам требуется время для схватывания, застывания и набора прочности, то винтовые сваи можно начинать обвязывать буквально сразу после установки.
• Не впитывает влагу. Свайный фундамент не впитывает влагу из грунта, а значит, полы вашего дома всегда будут сухими и никогда не подвергнутся гниению.
• Возможность повторного использования. При необходимости ввинченные сваи можно извлечь из грунта и использовать повторно, уже в другом месте. Таким свойством не может похвастаться ни один другой фундамент!
• Не мешает подводу коммуникаций. Еще одним преимуществом свайно-винтового фундамента является то, что его возведение совершенно не мешает проведению инженерных коммуникаций к дому. Их можно монтировать как до, так и после установки свай.

Не лишена данная конструкция и недостатков, о которых также стоит знать перед началом строительства.

Устанавливается не везде. При всей универсальности рассматриваемой конструкции монтировать свайный фундамент на скалистых и каменистых грунтах не всегда возможно.

• Необходимость дополнительного обустройства подвала. Установка свайного фундамента не предполагает наличия подвала или цокольного этажа, а значит, если вам понадобится данное помещение, его придется строить отдельно.
• Не подходит для многоэтажных зданий. Специалисты не рекомендуют возводить на свайно-винтовом фундаменте строения больше одного этажа, особенно если они выполнены из камня или кирпича.
• Дополнительные затраты на утепление. Мы упоминали о преимуществах наличия пространства между поверхностью грунта и полом дома. Однако зашивка этого пространства потребует дополнительных финансовых вложений.
• Коррозия металла. Необходимо понимать, что металлические сваи с годами подвержены разрушительному действию коррозии. Особенно это характерно для опор, установленных в болотистых местностях и грунтах с высоким содержанием влаги. Чтобы такой фундамент с годами не упал, необходимо приобретать сваи с максимальной толщиной стенок, да к тому же с наличием антикоррозионной защиты. А это дополнительные траты.
• Невозможность монтажа вплотную к другим зданиям. Если вы решили построить террасу или другое строение вплотную к уже существующему дому, свайный фундамент вам не подойдет. Ввинтить такую сваю ни вручную, ни с использованием техники чисто технически невозможно. Более того, ввинчивая сваи вплотную к уже имеющемуся ленточному или столбчатому фундаменту, есть риск нарушить его и спровоцировать разрушение несущей опоры.

Технология поэтапного строительства

Наиболее часто в частном строительстве используются буронабивные сваи, а потому стоит остановиться на них подробнее. Устройство такого фундамента включает такие этапы:

1. Расчистка и разметка площадки. Прежде всего, участок под строительство освобождается от мусора и растительности, пни выкорчевываются. Желательно снять плодородный слой почвы, а вместо нее засыпать песчаник. Далее производится разметка в соответствии с планом. Вбиваются колья по углам, а между ними натягивается шнур, ограничивающий периметр фундамента. Ориентируясь по нему, устанавливаются колья в местах монтажа опор.
2. Бурение скважин. В зависимости от необходимой глубины привлекается специальная техника или используется ручной инструмент. Для частного дома, как правило, применяется садовый бур, мотобур или самодельные приспособления. Диаметр скважины должен быть немного меньше сваи. В процессе бурения с помощью отвеса контролируется вертикальность скважины.
3. Установка сваи. В пробуренную скважину плотно осаживается труба для сваи. Она должна располагаться строго вертикально.
4. Армирование. Каркас армировки собирается на поверхности земли. Он состоит из 4-8 вертикальных стержней и поперечных связей, закрепляемых с шагом 40-60 см. Готовый каркас опускается внутрь трубы строго по центру так, чтобы они не арматура не касалась ее стенки (на крайние стержни одеваем пластмассовые фиксаторы). Сверху обеспечивается вылет вертикальных стержней на 20-30 см.
5. Бетонирование. Используется бетон марки В12,5 или В17 (не ниже М300). Консистенция раствора должна позволять заполнить всю полость трубы. По мере заливки с помощью длинных прутьев производится уплотнение массы.
6. Устройство ростверка. Если он собирается из готовых железобетонных балок, то они устанавливаются на выведенные опоры, а их арматура сваривается с армирующими стержнями сваи. Строго контролируется горизонтальность установки с помощью строительного уровня. При самостоятельном изготовлении ленточного ростверка устанавливается деревянная опалубка. В ней монтируется армирующий пояс из стальных стержней диаметром 12-14 мм, увязанных в поперечном и вертикальном направлении с шагом 45-60 см.
7. Для дальнейшего строительства дома необходимо установить закладочные элементы. Они представляют собой металлические пластины, к которым с помощью анкеров может крепиться цокольная часть стены. Далее производится заливка бетоном марки М400 или М500. Поверхность ростверка тщательно выравнивается.

При изготовлении фундамента своими руками потребуется следующий инструмент: лопата для расчистки территории, бурильное оборудование (мотобур, садовый бур или другие специальные устройства ручного типа), лом для направления сваи, кувалда (молот) для осаживания трубы в скважину, болгарка для резки трубы и арматуры, ножовка по металлу, плоскогубцы для вязки арматуры, ножовка и молоток для монтажа опалубки, мастерок и правило для выравнивания бетонной поверхности.

Для контроля работ и проведения нужных измерений следует приготовить строительный уровень, отвес, рулетку, металлическую линейку. Желательно иметь нивелир.

Советуем почитать: Для чего нужен нивелир на строительной площадке?

Монтаж винтовых свай

И так, все расчеты выполнены, и вы узнали, к примеру, сколько и какие понадобятся винтовые сваи для дома из газобетона в соответствии с условиями грунта на вашем участке. Закупка совершена. Теперь можно переходить к возведению фундамента.

Разметка

Не менее важным процессом, чем расчет фундамента, является разметка территории застройки в соответствии с проектом. Естественно, предварительно необходимо подготовить площадку, убрать все лишнее и обеспечить подъезд, если будет использоваться техника.

Разметка начинается с обозначения углов, после чего отмечается положение остальных конструкций на участке.В местах установки свай следует сделать лунки, что упростит установку и сделает ее более точной. Все расстояния необходимо несколько раз перепроверить, чтобы была соблюдена размерность.

,

Установка свай

Прежде чем приступать к монтажу, следует определиться, каким способом будут устанавливаться сваи – механизированным или вручную. Второй способ менее быстрый и требует физических усилий нескольких человек, но при этом он более точный и менее затратный.

Также, перед установкой необходимо позаботиться об антикоррозийном покрытии опор, так как от этого будет зависеть долговечность фундамента. Если грунт абразивный, т.е. имеет включения из мелких камней, песка и пр., то даже двухслойного антикоррозийного покрытия будет недостаточно.

Если вы решили не прибегать к помощи специализированной техники, то для монтажа свай своими руками понадобится нехитрое приспособление в виде лома и двух труб длинной не менее двух с половиной метров, которые можно надеть на лом.

Инструкция установки выглядит следующим образом:

• В подготовленную лунку вписывается свая.
• В отверстие расположенное в верхней части сваи продевается лом, после чего на оба его конца надеваются трубы. Таким образом, с двух сторон создаются рычаги для ввинчивания изделия.
• Несколько человек, взявшись за трубы, идут по круг, ввинчивая сваю. Один человек обязательно должен наблюдать за соблюдением вертикального положения ствола и корректировать его направление.

Конструкцию следует завинчивать в грунт до тех пор, пока винтовая лопасть, которая берет на себя основную нагрузку, не войдет в непромерзающий слой грунта. Для этого необходимо определить глубину промерзания грунта, а также учитывать размеры лопастной части конструкции. В большинстве достаточно погрузить столб на 30 см в несущий слой грунта.

Вывинчивать и снова погружать в грунт опору в одном и том же месте запрещается. Причина – изменение параметров грунта скажется на несущих способностях столба. Начинать закручивать сваи следует с углов фундамента, это позволит обеспечить высокую точность монтажа всех промежуточных опор.

Иногда, в процессе погружения винтовые лопасти или нижняя часть ствола могут наткнуться на какое-нибудь препятствие. Если это случилось ниже уровня промерзания грунта, то конструкцию можно оставить как есть. Большой камень на пути сваи сделает ее более прочной, распределив нагрузку равномерно по грунту.

Также, хорошим показателем является достижение лопастей настолько твердой почвы, что конструкцию не в состоянии повернуть несколько человек. Это также свидетельствует о прочности, при условии, что лопасти погрузились ниже уровня промерзания почвы.

Бетонирование

Так как ствол винтовой сваи является, по сути, трубой, то после установки ее необходимо заполнить бетоном. Во-первых – это придаст веса конструкции, и тем самым сделает ее более прочной, а во-вторых – защитит от коррозии.

Если ствол не заполнить бетоном, то со временем он может набрать воды, что с наступлением морозов приведет к его разрыву. Цементно-песчаный раствор делают в соотношении 1:4. Цементировать наружную часть столба ни в коем случае нельзя.

Разметка высот и обрезка

После погружения опор, приступают к разметке высот столбов. Для этих целей обычно используют оптический дальномер. Если столбы установлены в пластичный грунт, то выравнивание осуществляют путем ввинчивания конструкций. Если это затруднительно, то верхнюю часть опор обрезают болгаркой по выставленному уровню.

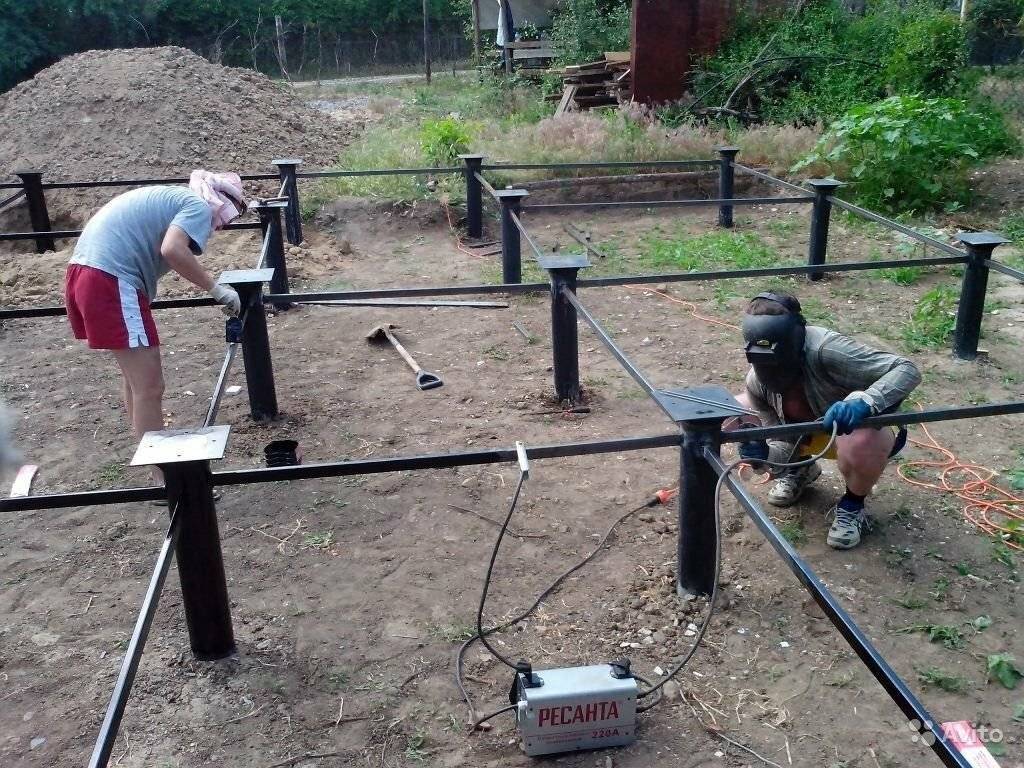

Поверх каждого ствола сваи необходимо установить и приварить оголовок, т.е. стальную пластину.Она нужна для равномерного распределения нагрузки по всей площади сечения ствола конструкции.

Виды свай

Основные виды винтовых свай

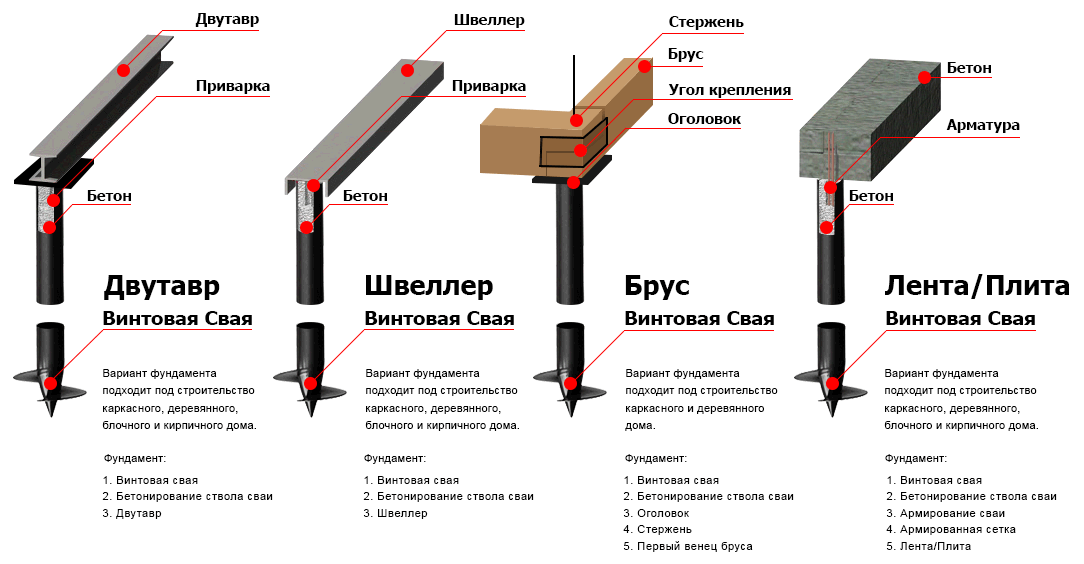

Основные виды винтовых свай для фундаментов показаны на рис. Слева – свая для вечномерзлых грунтов, песчаников и плотных суглинков с высокой несущей способностью. Столб грунта внутри нее сжимается, поэтому он держит сваю также изнутри. Для бетонирования эта свая непригодна, но подходящие для нее грунты и так отлично держат. s = (8-20 мм); L = (4-16) м с шагом в 4 м; d = 219 или 325 мм. Несомая нагрузка – до 4,5 т. Стоимость одной – от 4500 руб.

Сваи такой же конструкции благодаря невысокому ребру винта используются как бурозабивные, см. в конце. Для возможности бетонирования грунт из их стволов в таком случае вынимают специальными буровыми инструментами – ложковым буром или желонкой. Технология трудоемкая, но дает возможность строить 3-5 этажные капитальные здания прямо на вечной мерзлоте, болотах и торфяниках.

В центре свая для обычных грунтов, описанных выше. Для заборов и легких нежилых построек такие сваи можно сделать самому. s = (4-16 мм); L = (2,5-15) м с шагом в 2,5 м; d = 47, 75, 89, 108, 133, 159, 219, 325 мм. Несомая нагрузка – (0,7-2,5) т. Стоимость одной – от 2000 руб.

Справа – свая с уширенной пятой для рыхлых, пучинистых и плывущих грунтов. s = (4-16 мм); L = (3-15) м с шагом в 3 м; d = 159, 219, 325 мм. Несомая нагрузка – (1-3,5) т. Стоимость одной – от 3500 руб. Хотя ее наконечник с винтом может быть не литым или кованым, а сварным из листового металла, сделать такую самостоятельно сложно, т.к. лопасть ее винта должна иметь не менее 2-х оборотов и, сужаясь, доходить почти до острия наконечника.

Кроме этих основных типов, в продажу поступает довольно широкий ассортимент специальных свай: с многовитковыми и многозаходными винтами, дополнительными лопастями, со встроенной дренажной системой, из химически стойких материалов, и т.п. Они дороги, в индивидуальном строительстве почти не находят применения, требуют сложной технологии монтажа фундамента. Поэтому просто упомянем, есть, мол, и такие.

Об оголовках

В продаже имеются сваи с наваренными на них монтажно-технологическими оголовками. Стоят они, разумеется, дороже. Нужно иметь в виду, что монтажный оголовок необходим только для сборки на сваях деревянных домов; в прочих случаях без него вполне можно обойтись: ростверк фундамента (см. далее) из металлопрофиля приваривают прямо к стволу сваи, ее заворачивание ручным способом производят, используя технологические отверстия, а легкое машинное, при помощи мини-экскаватора, специального технологического оголовка не требует. Как устроен оголовок сваи, на всякий случай показано на рис., на сваю 133 мм. Для свай других диаметров размеры плиты остаются неизменными.

Монтажно-технологический оголовок винтовой сваи

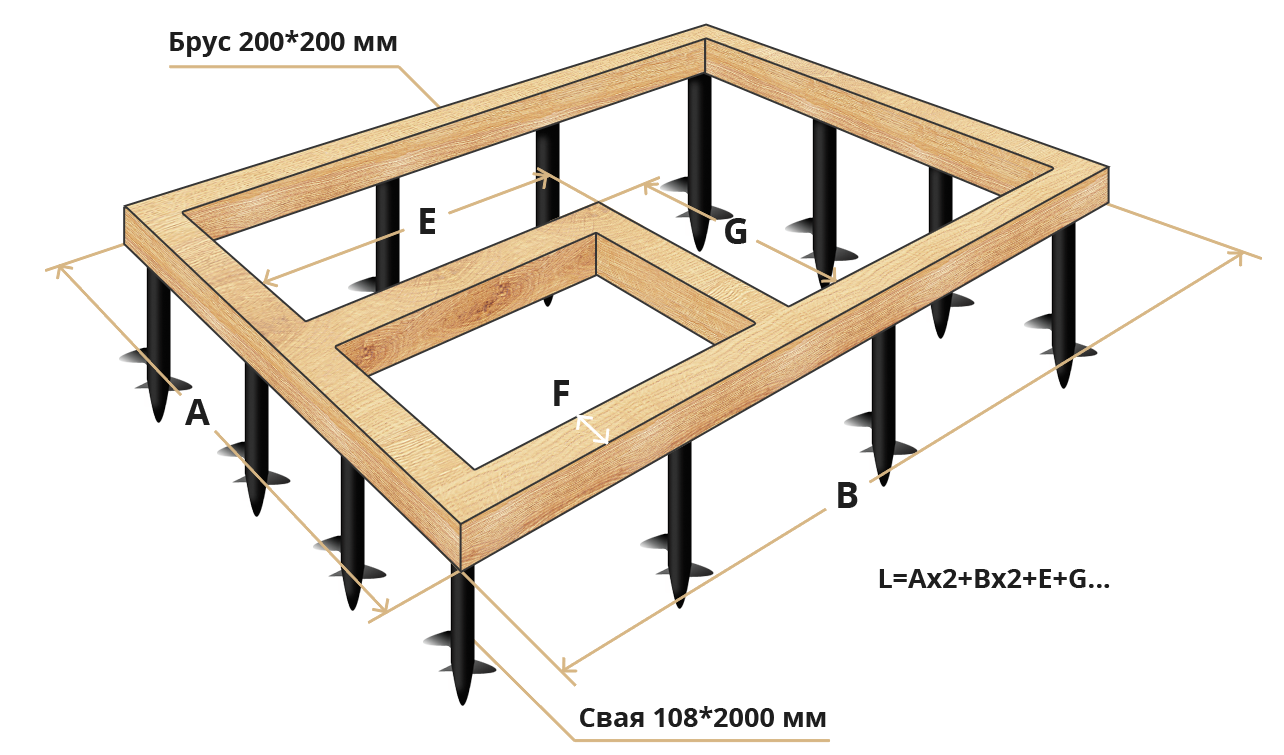

Монтируем ростверк

Одним из распространенных вариантов ростверка является конструкция на базе деревянного бруса.

На примере использования балки сечением 15х15 см рассмотрим последовательность действий по монтажу:

1. Пропитайте деревянный брус антисептиком.
2. Уложите балку на торцевые площадки.
3. Состыкуйте брусья с минимальным зазором.
4. Зафиксируйте нижний венец саморезами.
5. Уложите поперечные брусья.
6. Соедините их с нижним контуром.
7. Гидроизолируйте древесину мастикой.
8. Обшейте торцевую часть ростверка досками.

Эта конструкция ростверка – двойная. Возможен одинарный вариант, когда стыковка продольных и поперечных балок производится на оголовках.

Принципы расчета свайного фундамента

Сколько понадобится винтовых свай?
