Технология строительства
Для сооружения фундамента из дорожных плит понадобятся:
- линейный и водяной уровни;
- болгарка;
- совковая лопата;
- шуруповерт или дрель с насадками;
- крючок для вязки арматуры;
- рулетка;
- кельма каменщика;
- колышки и строительный шнур;
- трамбовка.
Перед началом работ проводят подготовку выбранной для строительства площадки, в рамках которой убирают мусор и расчищают территорию от лишней растительности. Дальнейшая работа состоит из нескольких этапов. На видео подробно рассматриваются все шаги сооружения плитного фундамента.
Разметка участка и рытье котлована
Ее проводят при помощи кольев и строительного шнура в соответствии с конструктивными особенностями и габаритными размерами дома или гаража. После выполнения разметки нужно убедиться, что длина диагоналей очерченного участка одинакова, а углы полученной фигуры равны 90 °.
Затем приступают к рытью котлована, используя лопаты или специальную технику. На ровное дно слоем 20-25 см насыпают песок и тщательно утрамбовывают, периодически его увлажняя. В результате получают песчаную подушку с ровной поверхностью.
Гидроизоляция и утепление
Поверх песчаной подушки настилают гидроизоляцию, в качестве которой можно использовать рубероид и другие рулонные материалы. Чтобы обеспечить высокую герметичность, ее выкладывают внахлест по всему дну с заходом на стенки котлована на 10-15 см. Посмотрев видео, Вы подробно рассмотрите весь комплекс работ по гидроизоляции.
Затем укладывают слой теплоизоляции, которая поможет сократить потери тепла через бетонную плиту.
Подготовка основания для укладки дорожных плит
На этом этапе возведения фундамента подготавливают опалубку, используя доски толщиной более 25 см. Из них с помощью гвоздей и саморезов собирают щиты, которые устанавливают по периметру котлована.
Чтобы предотвратить смещение опалубки, ее дополнительно фиксируют подкосами или колышками. Для утепления торцов дорожных плит на внутренней стороне опалубки следует закрепить слой теплоизоляции.
Поверх изоляции размещают каркас, который сооружают из стальных профилей с ребристой поверхностью и диаметром не менее 12 мм. Сборку арматуры можно выполнять с помощью специального крючка и вязальной проволоки или сварочных соединений. Первый способ отличается трудоемкостью, но позволяет получить гибкий и прочный каркас. Применение сварки способствует сокращению затрат времени на строительство, однако соединения получаются менее надежными.
Укладка плит и заливка бетона
На подготовленное основание дома или хозяйственной постройки укладывают дорожные плиты. Поскольку ЖБИ отличаются значительным весом, то для их перемещения используют специальную технику. Плиты размещают плотно, без зазоров, но оставляют свободное пространство между крайними элементами фундамента и опалубкой.
После завершения укладки поверхность заливают бетоном. Для приготовления раствора используют цемент не ниже М300, песок и щебень. Компоненты смешивают друг с другом до однородной консистенции. Можно также заказать бетон заводского производства.
Используя готовый раствор, выполняют следующие операции:
- заливают в зазоры между фундаментом и опалубкой, устраняя пустоты;
- заполняют щели, возникшие при укладке дорожных плит;
- делают стяжку толщиной 1-3 см, разравнивая бетон с помощью кельмы и правила.
Полное схватывание бетона занимает около 28 дней, в течение которых строительные работы нужно приостановить. После завершения указанного срока опалубку снимают и продолжают возведение дома.
Ленточный фундамент
Рассматриваемый вид является наиболее популярным и распространенным в таких местах, как загородные дома. Вообще, ленточные фундаменты – это неразрывные конструкции жестяного вида, дающие возможность выстроить дополнительные подвалы в момент удаления с территории лишнего грунта.
Ленточные типы фундамента классифицируются на несколько разновидностей:
- Фундамент сборного направления, состоящий исключительно из бетонных плит. Данный тип конструкции выстроить самостоятельно не получится, так как блоки по своей массе очень тяжелы для подъема без специальной техники. Для того чтобы избежать появления трещин, каждый стык в плите тщательно армируется;
- Фундамент монолитного характера является самым прочным конструкционным основанием. Данный тип вполне вероятно выстроить самостоятельно;
- Фундамент мелкозаглубленного типа используется в момент строительства наиболее легких каркасных сооружений, а именно деревянных домов;
- Тяжелые дома из бетона и кирпича обязаны иметь фундамент глубокого заложения. Такая разновидность выкладывается в нижнюю часть промерзания для того, чтобы получилась качественная опора грунта с общей способностью. Благодаря такому фундаменту появляется шанс подстроить подвальное помещение.
Преимущества и недостатки
Дорожные плиты применяют для фундамента довольно часто. Это обусловлено такими достоинствами железобетонных изделий:
- Технология заливки плит не отличается от способа создания монолитного основания. Общими чертами отличаются и этапы возведения.
- Простота монтажа.
- Не требуется выкапывать глубокий котлован.
- Минимальная эксплуатация техники, необходимая для транспортировки и выгрузки материалов.
- Невысокая себестоимость, в сравнении с монолитным фундаментом.
- Высокая прочность получаемого основания.
- Если плиты были в употреблении, о них сложно найти достоверную информацию. При выборе новых изделий придется платить больше.
- Для монтажа плит придется арендовать кран.
- При закладке такого фундамента стоит учесть множество нюансов.
Чтобы выбрать тип основания для дома, следует учесть характеристики почвы, вес будущего дома и его площадь. Фундамент, основанный на дорожных плитах, возводится на ослабленных грунтах, которые отличаются невысокой несущей способностью, а также повышенным содержанием воды. Такие фундаменты часто возводят на местности с горизонтально-подвижным рельефом и в районах с высокой степенью промерзания грунта.
Какие здания можно возводить на таком фундаменте? Устойчивость дорожных плит к негативному влиянию природных факторов позволяет применять их при возведении фундамента для таких объектов:
- хозяйственные постройки, гаражи, летние кухни – сооружения, не требующие постройки высокого цоколя;
- загородные дома и дачи высотой не более 2 этажей.
При расчете толщины фундамента рассчитывают вид материала, из которого будет построен дом. Например, для здания из кирпича требуется более массивное основание, чем для сооружения из пенобетона.
Для постройки летней кухни потребуется толщина основания 15-20 см. Чем толще основание, тем устойчивее строение. Монолитный фундамент, сформированный из дорожных плит, применяется практически на всех типах почвы, обладает высокой несущей способностью и пространственной жесткостью.
Как сделать своими руками?
Подготовка
Рассматриваемый фундамент требует обстоятельной подготовительной работы. Плита фундамента должна быть уложена идеально ровно. Для этого осуществляется тщательное выравнивание площадки. Удаляется вся растительность, причем пни выкорчевываются без остатка.
Котлован роется по всей площади постройки глубиной до 50 см (с учетом подушки и толщины плиты). На дне его насыпается подушка из песка и щебня общей толщиной 15-30 см в зависимости от пучинистости грунта. Засыпка производится слоями толщиной 8-12 см с тщательным трамбованием каждого слоя.
Наложение гидроизоляции и утеплителя
После тщательного выравнивания подушки сверху укладывается гидроизоляционный слой из рулонного материала. Наиболее часто используется рубероид, который стелется в 2-3 слоя с перекрытием полос в каждом слое не менее 15-20 см.
По гидроизоляции формируется теплоизоляционная защита. Для утеплителя можно использовать пенополипропилен или пенопласт. Основное преимущество такого материала – высокие теплоизоляционные характеристике при повышенной стойкости к воздействию влаги и низких температур. В качестве утеплителя можно использовать керамзит, который засыпается слоем порядка 10 см.
Советуем почитать: Современные технологии устройства гидроизоляции фундамента
Установка плит
Для покрытия всей поверхности фундамента потребуется несколько готовых железобетонных плит. Они укладываются с помощью подъемного механизма максимально близко друг к другу. Толщина изделий выбирается с учетом нагрузок, возникающих от веса строения.
Для легких, вспомогательных построек достаточно использовать стандартные плиты толщиной 12-15 см. Более тяжелые сооружения требуют установки плит толщиной 25-30 см. При установке изделий стыкуются их стальные стержни. Они должны создавать единую армирующую систему
Очень важно тщательно выравнять поверхность всех элементов относительно друг друга
Бетонирование
После укладки плит на стыках между ними возникают зазоры. Их необходимо залить цементно-песчаным раствором. Для этой цели используется смесь цемента (марки не ниже М300) и песка в соотношении 1:3. После высыхания раствора следует нанести выравнивающую стяжку по всей поверхности фундамента.
Она осуществляется таким же раствором и достигает толщины 3-5 см. Главная задача – сформировать идеально ровную поверхность, что контролируется строительным уровнем. Выравнивание производится с помощью правила.
Далее следует обеспечить правильное высыхание стяжки, исключающее ее растрескивание. Для исключения резкой усадки материала производится периодическое увлажнение поверхностного слоя в течение 8-10 суток. Для длительного сохранения влаги рекомендуется укрывать фундамент полиэтиленовой пленкой.
При возведении плитного фундамента своими руками, помимо грузоподъемных механизмов, потребуется следующий инструмент:
- подготовительные работы – лопата, лом, кирка, устройство для трамбовки;
- монтаж плит и укладка защитных материалов – болгарка для резки арматуры, молоток или кувалда для выравнивания, ножницы, нож, плоскогубцы;
- бетонирование – кельма или мастерок, шпатель, правило, терка и полутерок, строительный миксер для приготовления раствора.
Контроль качества фундамента обеспечивается с помощью строительного уровня. Для измерений потребуется рулетка и металлическая линейка.
Плитный фундамент из готовых ЖБИ позволяет существенно упростить и ускорить строительные работы. Он способен обеспечить достаточно надежное и долговечное основание для облегченных построек, причем при возведении их на сложных грунтах. Работы можно осуществить своими руками, но для укладки плит придется привлечь грузоподъемные механизмы необходимой мощности.
Плюсы и минусы
Преимущества технологии заключаются в следующем:
- Технология монтажа похожа на закладку монолитного фундамента традиционным способом, поэтому не вызовет проблем у практикующего строителя.
- Возвести силовую конструкцию можно в максимально короткие сроки.
- Под плиту рабочим не понадобится рыть котлован большой глубины.
- В работе можно ограничиться спецтехникой для доставки и укладки плит.
- Покупка дорожных плит обойдется собственнику дешевле, чем изготовление железобетонного монолитного основания.
- Если выдержана технология строительства, то готовый фундамент сохранит прочность и надежность в течение 50 и более лет.
Кроме положительных сторон, застройщик должен учесть и недостатки технологии:
- Дорожные плиты, бывшие в употреблении, найти достаточно сложно, а новые материалы стоят в два-три раза дороже.
- Расходы на строительство увеличиваются за счет почасовой аренды дорожного крана и оплаты работы оператора.
- Устройство подвальных помещений по такой технологии возможно, но приведет к удорожанию проекта и дополнительным трудностям.
- Несмотря на влагостойкость дорожных плит, при строительстве основания все равно приходится реализовать меры гидро- и теплоизоляции.
Технология возведения
Технология предусматривает проведение работ в несколько этапов. Первоначально необходимо запастись следующими требуемыми инструментами и приспособлениями:
- болгаркой;
- уровнем (лазерным, водяным либо строительным);
- штыковыми и совковыми лопатами;
- кельмой каменщика;
- ломом;
- трамбовкой;
- шнуром (веревкой), колышками;
- рулеткой.
Технология строительства опорной конструкции для здания из дорожного перекрытия аналогична созданию монолитной плиты. Предварительно застраиваемый участок очищают от мусора, камней и растительности.
Проведение земляных работ, гидроизоляция плит и утепление
Работу по строительству начинают с разметки участка стройплощадки. Согласно плану кольями и веревкой обозначают периметр фундамента. При этом диагонали полученного контура должны равняться между собой, а углы соответствовать 90 °.
Укладка утеплителя
После разметки роют котлован лопатами либо экскаватором требуемой глубины. Дальше проводят следующие работы:
- застилают выровненное дно полученной выемки песчаной подушкой толщиной 0,2-0,25 м, которую тщательно утрамбовывают, регулярно увлажняя при этом;
- сверху песок накрывают гидроизоляционным покрытием;
- на него укладывают теплоизоляцию, чтобы минимизировать тепловые потери через бетонный пол;
В качестве гидроизоляционных материалов часто применяют рубероид и прочую рулонную продукцию. Полосы укладывают с нахлестом в 10-15 см, а швы заделывают горелкой. При этом по бокам также заходят на стены котлована. Это обеспечивает высокую степень герметичности.
Утеплителем может служить пенопласт либо экструдированный пенополистирол. Торцы плит также теплоизолируют.
Песчаную подушку, а соответственно и грунт под ней, следует хорошо утрамбовать, чтобы снизить вероятность просадок при дальнейшей эксплуатации постройки.

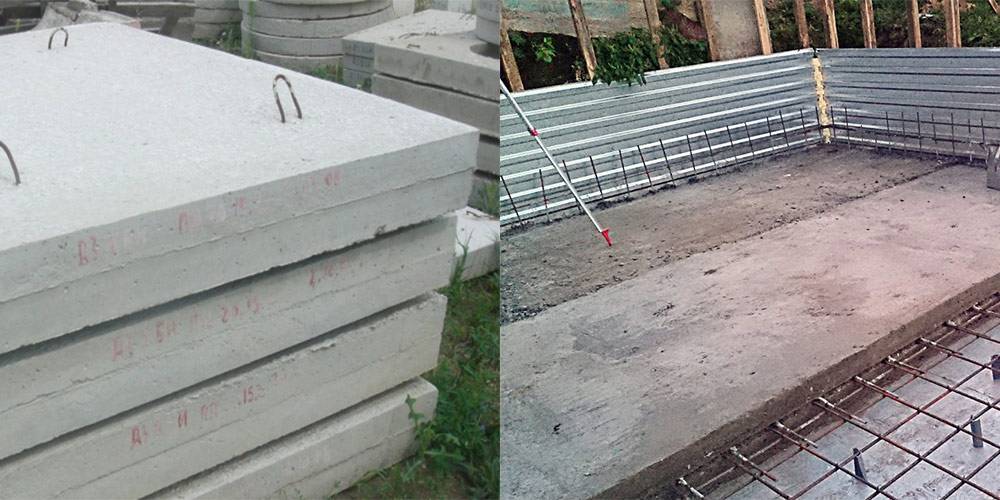

Монтаж плит и бетонирование
После укладки песчаной подушки, гидроизоляции и утеплителя приступают к монтажу плит. Для этого используют разную подъемную технику, так как эти железобетонные изделия имеют большой вес.

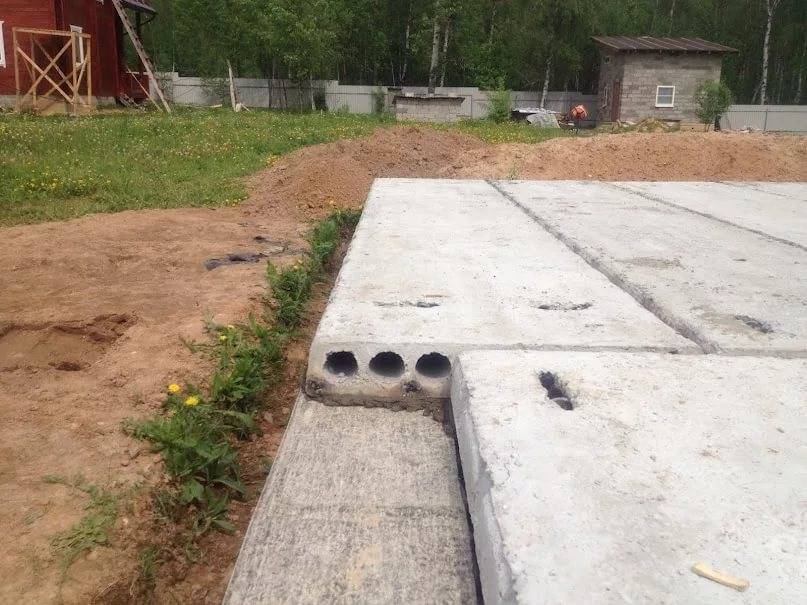

Монтаж плит на гидроизоляционное покрытие
При монтаже элементы опорной конструкции размещают плотно друг к другу. Когда все основание будет выложено, тогда делают следующее:
- монтируют опалубку, фиксируя ее упорами;
- готовят бетонный раствор;
- заделывают им все швы;
- делают стяжку слоем около 3 см, разравнивая раствор с помощью правила и кельмы;
- периодически увлажняют бетон (чтобы равномерно схватывался) и накрывают его полиэтиленовой пленкой;
- после набора необходимой прочности стяжкой щиты демонтируют.
- Для опалубки подойдет пиломатериал толщиной 2,5 см. Доски в щитах соединяют с помощью саморезов либо гвоздей.
Между опалубкой и фундаментной конструкцией оставляют небольшой зазор под заливку его раствором.
Во время работы проверяют уровень чернового пола, чтобы он был ровным.
Бетон полностью схватится примерно за месяц (время зависит от климатических особенностей региона). Только после этого приступают к возведению постройки.
Качественный материал
Рабочий раствор можно приготовить самостоятельно или купить в готовом виде. В первом случае понадобится цемент, песок и мелкий щебень. Компоненты смешивают в пропорции 1:3:2 соответственно. Размешивание раствора выполняют до получения однородной массы.
Область применения и расчет фундамента из дорожных плит
Дорожные плиты в качестве основания под постройку применяют на участках с грунтом, обладающим низкой несущей способностью либо сильно увлажненным. Такой фундамент также подходит и при значительных промерзаниях почвы, либо когда есть вероятность горизонтальных ее подвижек.

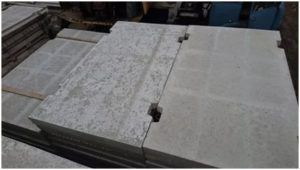

Дорожные плиты
Готовые дорожные плиты – это высокопрочные изделия из железобетона, устойчивые к разнообразным внешним разрушительным воздействиям. Они используются в качестве фундамента под нетяжелые сооружения:
- малоэтажные дома, дачи и коттеджи (до 2-х этажей);
- гаражи;
- дворовые постройки (сараи, летние кухни);
- бани.
При их применении давление от строения к грунту передается равномерно по всей опорной площади.
Перед началом строительства необходимо определиться с толщиной основания. Она определяется по величине будущей нагрузки на опорную конструкцию. Так, под гараж или сарай достаточно фундамента высотой до 0,2 м, а для дома данный параметр должен составлять уже более 0,25 м.
При расчете параметров основания учитывают:
- вес будущей постройки со всей техникой, мебелью и прочими предметами;
- снеговую нагрузку;
- свойства грунта;
- климатические особенности региона.
Из-за того, что площадь опоры большая, основа из дорожных плит обладает высокой несущей способностью. Отдельные элементы соединяются друг с другом при помощи арматуры, что обеспечивает хорошую жесткость конструкции.
Инструкция сооружения плиты под гараж
Расчет смотровой поверхности, устройство, толщина фундаментной плиты и технология работ – это подготовительный этап. После него наступают следующие шаги:
- Земляные работы.
- Подушка.
- Опалубка.
- Армирование.
- Заливка.
Чтобы узнать размера фундаментной плиты, используется онлайн калькулятор фундамента. Плитный фундамент под гараж своими руками возводится согласно каждому из этапов.
Земляные работы
Первым этапом в процессе построения конструкции становится проведение земляных работ. Для этого понадобится набор из следующих материалов: шнур, четыре деревянные рейки, лопаты.
- Фундамент гаража намечается с отступом в полметра от конечной линии строения. По углам устанавливаются деревянные рейки, и они связываются между собой шнуром.
- С помощью экскаватора роется яма, глубина которой зависит от будущей нагрузки на плиту. Средним показателем здесь становится полтора метра.
- Небольшие неровности засыпаются песком. Использовать грунт, который был только что выкопан по площади, не нужно. Лучше потратить немного песка и не потерять в прочности конструкции. Если засыпать старый грунт, то строение начнет проседать в местах с рыхлой почвой.
Подушка
Для предотвращения проникновения грунтовых вод и большей прочности конструкции стелется подушка. Шаги следующие:
- На нижний слой грунта засыпается песок, заранее очищенный от глины и других примесей. Для фундамента под гараж лучше просеять песок, и только после этого использовать его.
- Когда первые двадцать сантиметров песка засыпаны на дно, его нужно утрамбовать, сформировав ровный слой.
- Засыпаются вторые двадцать сантиметров песка, которые также трамбуются.
- На верхний слой песка укладываются геотекстильная пленка, чтобы снизить скорость проникновения влаги.
- На геотекстильную пленку для гаража из соответствующего материала засыпается слой щебня, и его также нужно утрамбовать.
Каждый слой песка нужно утрамбовывать, чтобы не оставалось пустых мест. Если сделать это сразу, то у монолитной плиты фундамента в будущем станет меньше пространства, куда она могла бы проседать.
Опалубка
Как правильно сделать опалубку? Этот этап одновременно один из простых, но без соблюдения ряда правил конструкция получится кривой, из-за чего в итоге придется делать черновую обработку пола. Шаги следующие:
- В углах крепятся рейки, они же устанавливаются на расстоянии в полметра по площади.
- По периметру будущего фундамента укладываются доски, которые крепятся к рейкам, заранее вбитым в почву.
- Опалубка выравнивается по горизонтальной плоскости, чтобы раствор лег ровно, без подъемов и спусков в некоторых местах. Так, когда фундамент застынет, получится сразу укладывать напольное покрытие, но не проводить черновую обработку поверхности.

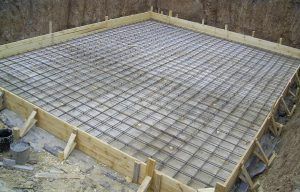

Армирование
Перед тем, как армировать поверхность будущего гаражного фундамента, нужно обеспечить гидроизоляцию площади и бетонной плиты. Для этого лучше использовать рубероид, который стелется на поверхность, а швы прогреваются и скрепляются между собой. Сверху также допускается использование пленки, но слоя из рубероида с подушкой будет достаточно.
Армирование производится в рамках таких шагов:
- На поверхность устанавливаются точки опоры первого слоя арматуры.
- С шагом в двадцать сантиметров арматура укладывается в порядке сетки, а перекрестные части скрепляются между собой любой вязальной проволокой.
- На первый слой укладывается еще один ряд арматур по той же технологии.
Фундамент плита под гараж выдержит нагрузку и в случае использования лишь одного ряда арматур, но демонтировать конструкцию в случае добавления нагрузки – не лучший выход, так что рациональнее сразу застелить в два ряда.
Заливка
Заливка производится в одно действие, с размещением слоев бетона в примерно двадцать сантиметров. Этапы следующие:
- С применением бетононасоса на арматуры производят заливку в двадцать сантиметров раствора, который оставляется примерно на час.
- Затем заливается остаток бетона, следом нужно пройтись по поверхности и разровнять ее.
- Когда раствор получилось залить и выровнять, его нужно оставить приблизительно на месяц до того, как начать возводить строение. Погода в это время должна быть теплой и солнечной, но небольшие дожди не станут чем-то страшным для конструкции. Если температура воздуха поднимается выше двадцати восьми градусов, то плиту лучше накрыть пленкой и смочить водой.
Фундамент из дорожных плит под каркасный дом
Все каркасные дома характеризуются как легкие и крепкие одновременно сооружения. Такие виды оснащений можно строить абсолютно на любом типе почвы. Это и обычные песчаные грунты и даже скалистые поверхности. Как известно, фундамент – это основа каждого дома. И необязательно, чтобы сооружение было монолитным и высокопрочным.
Главное, чтобы во время строительства особое внимание уделялось проектировке конструкции. По своей сущности основание каркасного сооружения может быть нескольких видов:
- Фундамент ленточного типа;
- Фундамент из дорожных плит;
- Фундамент столбчатого типа;
- Фундамент столбчатого типа с ростверком.
Ленточный фундамент
Рассматриваемый вид является наиболее популярным и распространенным в таких местах, как загородные дома. Вообще, ленточные фундаменты – это неразрывные конструкции жестяного вида, дающие возможность выстроить дополнительные подвалы в момент удаления с территории лишнего грунта.
Фундаментные стены в данном случае будут продолжением стен непосредственного подвала. В тех моментах, когда в строительстве подвал не предусматривается, грунтовые массы можно и не убирать.
Ленточные типы фундамента классифицируются на несколько разновидностей:
- Фундамент сборного направления, состоящий исключительно из бетонных плит. Данный тип конструкции выстроить самостоятельно не получится, так как блоки по своей массе очень тяжелы для подъема без специальной техники. Для того чтобы избежать появления трещин, каждый стык в плите тщательно армируется;
- Фундамент монолитного характера является самым прочным конструкционным основанием. Данный тип вполне вероятно выстроить самостоятельно;
- Фундамент мелкозаглубленного типа используется в момент строительства наиболее легких каркасных сооружений, а именно деревянных домов;
- Тяжелые дома из бетона и кирпича обязаны иметь фундамент глубокого заложения. Такая разновидность выкладывается в нижнюю часть промерзания для того, чтобы получилась качественная опора грунта с общей способностью. Благодаря такому фундаменту появляется шанс подстроить подвальное помещение.

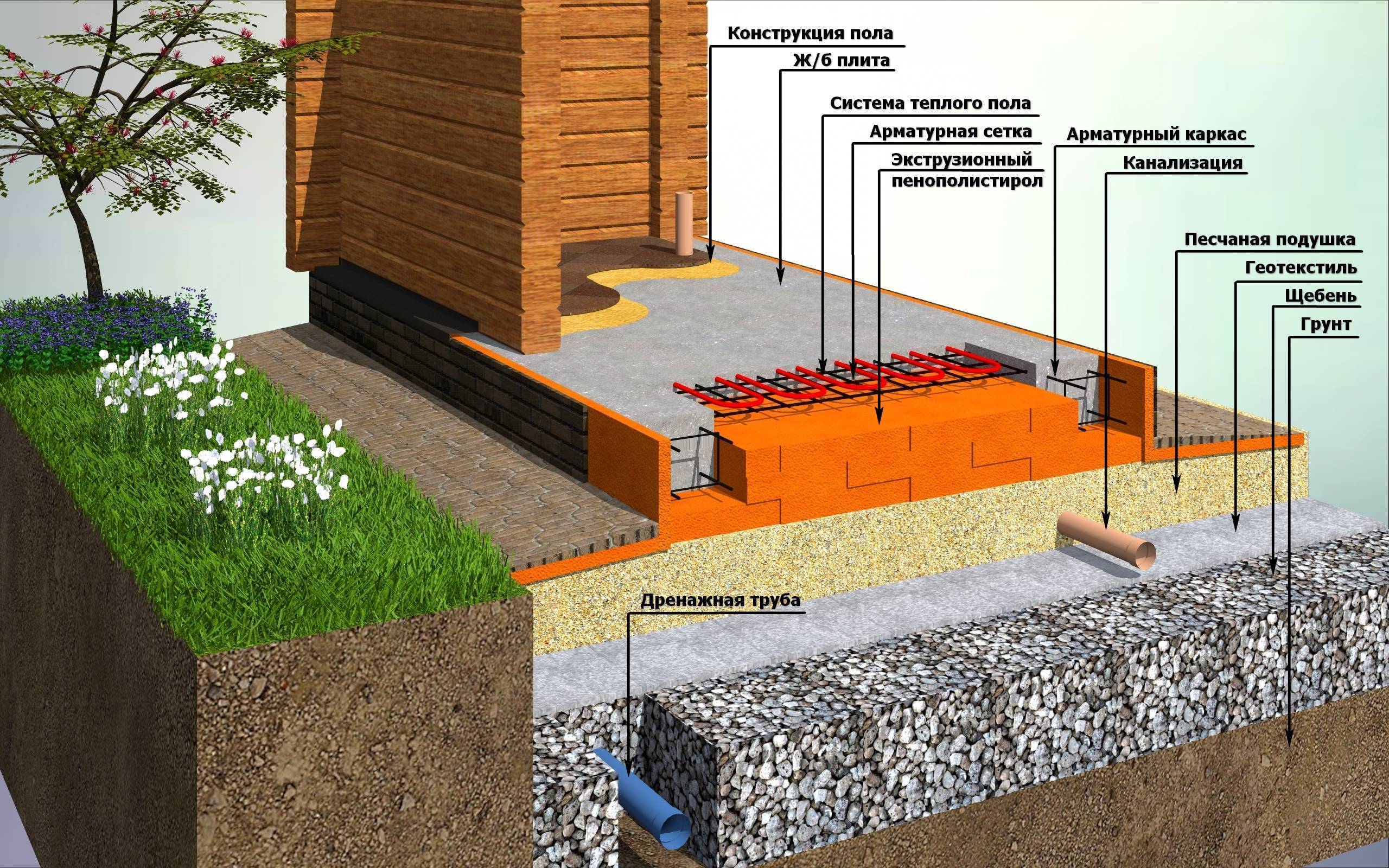

Фундамент плиточного характера
Фундамент из плит — это железобетонная сплошная опора, обладающая наибольшей опорной общей площадью среди всех аналогичных видов фундаментов. Рассматриваемая разновидность способна обеспечивать максимальную устойчивость каркасного дома на почве с самой низкой несущей возможностью.
В основном такие плиточные основы применяются на песчаных, неоднородных, пучинистых, слабых и скользящих грунтах, которые содержат высокие показатели вод. По-другому, данный вид называют плавающим.
Монолитная плита по своей структуре должна обладать толщиной не менее десяти сантиметров. Помимо гладкой поверхности, у плиты может быть также и ребристая жестяная поверхность. Рассматриваемый жестяной вид позволяет обеспечить высокий уровень устойчивости к возможным деформациям.
Гладкие полотна в основном применяются в качестве пола на цокольном этаже. Вполне возможно использование и в подвале
Важно отметить, что плиточные фундаменты нецелесообразно использовать, если нет подвала
Укладка дорожных плит: технология позволяет подразделить фундамент на несколько видов:
- Заглубленный;
- Мелкозаглубленный.
Заглубленные фундаменты предполагают в своей структуре разрытие котлованов. Такой тип применяется при строительстве тяжелых домов. Мелкозаглубленный плиточный фундамент же используется при индивидуальных строительствах.
В данном случае снимается весь плодородный слой с земли, а затем на это место укладывается подушка, состоящая из гравия и песка. Следовательно, получается, что верхняя половина плиты располагается выше непосредственной земли
Важно помнить, что на верхнюю часть плиты необходимо уложить арматурные каркасы

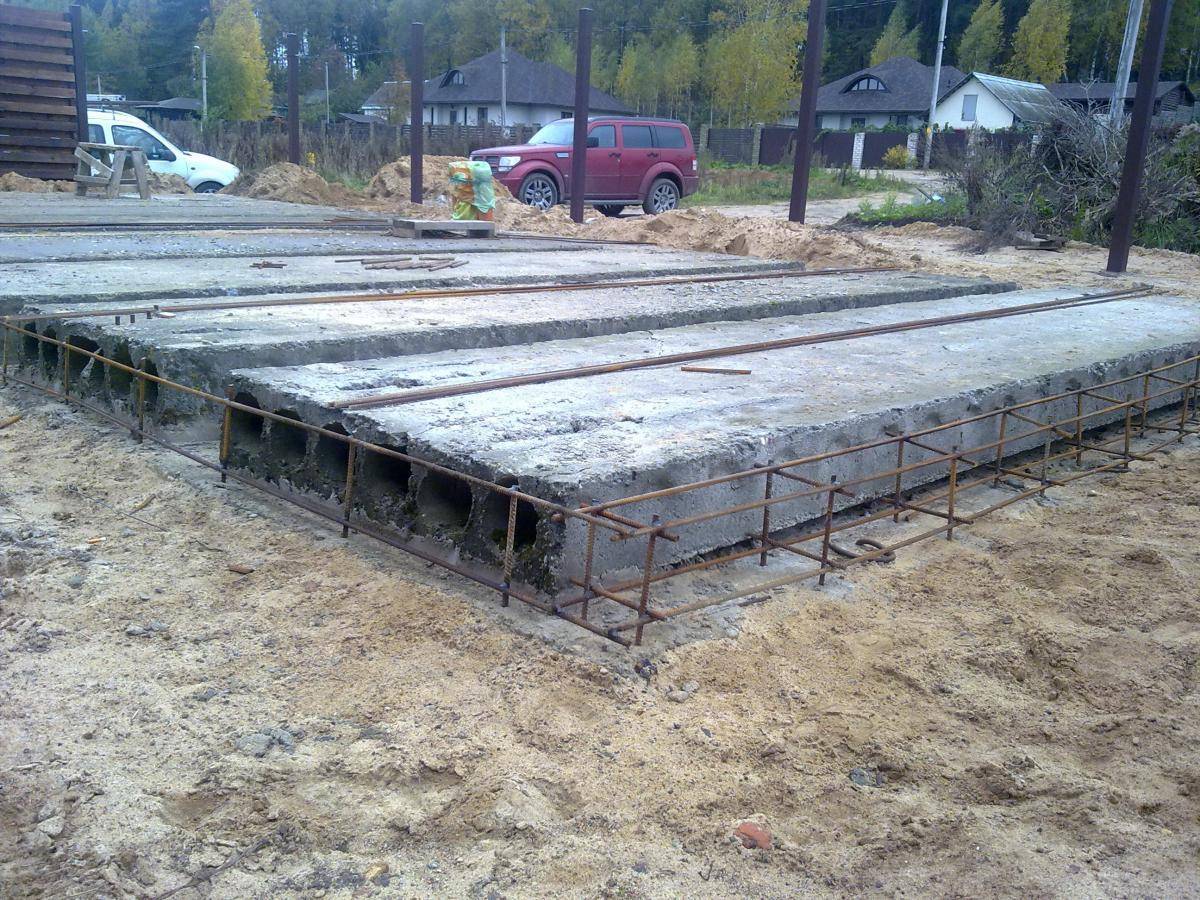

Армирование плит
Армирование плит дорожных каркасами предполагает в себе скрепление жестких арматурных сеток с поперечными сечениями. Каждая арматура должна располагаться друг от друга на расстоянии от двадцати до сорока сантиметров.
Армирование плит дорожных расходует приблизительно на один квадратный метр четырнадцать метров арматуры. Стоит отметить, что в данном случае это, значительно, большой показатель, нежели в других способах строительства фундамента. Бетонный расход также велик. Единственным недостатком плиточного фундамента является его стоимостная расценка.
Укладка дорожных плит, технология проста. Однако выполнение самостоятельно, без применения настоящих профессионалов практически невозможно.
Как правильно укладывать дорожные плиты. Основные стадии укладки.
Изначально нужно правильно подобрать материал, которым будет выполнять кладка. Этопозволит предотвратить быстрый износ материала
Важно, чтобы толщина плиты была не менее 14 см, внутренность обязательно должна быть покрыта арматурой, иначе плита выйдет из строя очень скоро. Плотность изделия должна находиться на уровне 2,2 — 2,5 т/м
Форма может подбираться любая.
Для дорог желательно, чтобы плита имела небольшую рифленость, это обеспечит лучшее сцепление с поверхностью даже в гололед. Для гусеничного транспорта отлично подойдет гладкая поверхность.
Качество бетона при изготовлении плит играет первостепенное значение, так как он выступает главным материалом плит, что должен выдерживать сильную нагрузку.
Для России считается оптимальным показателем бетон с классом устойчивости к низким температурам F150. Монтажные петли необходимы не только для монтажа, но и дальнейшего устранения покрытия.
Не только качество материала имеет ключевую роль, но и способ монтажа. Выполняя укладку необходимо придерживаться инструкции, и создавать правильную платформу для плит. Это обеспечит максимальную долговечность и минимальный износ плит.
Изначально выполняется подготовка грунта для монтажа плит:
- Сразу необходимо удалить верхний слой почвы;
- Далее все разравнивается под один уровень при помощи дорожной техники;
- При помощи спецтехники вырывается траншея с глубиной порядка 30 — 50 см, все зависит от несущих способностей грунта и техники, что будет использовать это покрытие;
- Чтобы предотвратить появление на дороги сорняков, а также устранить риск размывания почвы под низ траншеи монтируется геотекстиль;
- Поверх материала выполняется насыпь щебня глубиной в 10 см;
- Сверху насыпается еще 20 см песка;
- Далее подушку из песка заливают водой;
- Теперь выполняется тщательная трамбовка поверхности. Для этого может быть использована спецтехника или ручная виброплита. Для больших площадей лучше использовать каток. В процессе трамбовки нужно контролировать уровень грунта, чтобы предотвратить смещение плит.
Только после тщательной подготовки поверхности может выполняться монтаж плит.
Для этого исходя из размеров и веса покрытия нужно иметь специальную подъемную технику, ее можно взять в аренду.
На участок привозятся плиты и подгоняется необходимая спецтехника;
Далее натягивается шнур, который должен создать правильный уровень для укладки плит, его нужно натягивать вдоль обочины. Использование шнура обязательно для создания ровного покрытия;
С помощью техники поднимается плита, а рабочие направляют ее и укладывают вдоль шнура;
Далее укладывается еще одна плита и стыкуется с предыдущей
Важно выполнять последовательную укладку покрытия. Монтаж может подразумевать использование зазоров или иметь цельную конструкцию;
В щели, что появились между элементами, засыпают песок, чтобы предотвратить активный рост сорняков и создать подушку между плитами для более прочного монтажа;
Для предотвращения образования трещин выполняется расширение при помощи влажного раствора, а на плиты наносится пленка;
В случае необходимости большой прочности дороги, возможно по ней будет передвигаться тяжелая техника или трасса предназначена для грузовиков, выполняется усиление покрытия
Самый простой способ увеличить жесткость заключается в замене песчаной подушки на цементный раствор. Альтернативный вариант — сваривание монтажных петель между плитами для устойчивости конструкции.
Применять полученное покрытие можно для самых разных задач:
- Обустройства пешеходных дорожек;
- Формирования стоянок;
- Создания нагруженных трас;
- Замены постоянной дороги, на временную до момента выполнения работ на центральной;
- Для движения спецтранспорта;
- Формирования подъездной дороги к предприятию.
Классификация
Изготовление дорожных железобетонных плит осуществляется по нормативным требованиям стандарта ГОСТ 21924.0-84, в соответствии с которым предусмотрен градация изделий на три основных категории:
- ПДП – самые популярны и широко распространенные железобетонные плиты универсального типа, которые находят применение в случаях необходимости сооружения постоянных и временных дорог со средним уровнем нагрузки – не более 6 тонн на одно колесо. Изделия могут использоваться вторично после демонтажных работ. Нагрузочная способность их составляет 10 – 30 тонн и зависит от марки примененного при изготовления бетона. ЖБИ рассчитаны на эксплуатацию в условиях сильных морозов – до – 50 °С;
ПДН – изделия, выполненные на основе железобетона с предварительно напряженной арматурной конструкцией. Имея повышенные нагрузочные характеристики, размеры ЖБИ составляют 6000 мм в длину и 2000 в ширину при массе 4200 кг. Благодаря прочности корпуса, обусловленной жесткостью арматурного каркаса, изделия рекомендованы для применения в условиях пучинистых и мягких типов грунта;
- ПАГ – наиболее прочный аэродромный тип плит. Масса единицы изделия в среднем составляет 5 тонн. ЖБИ ориентированы на строительство дорог для тяжелых видов транспорта, а также возведения взлетно-посадочных полос для авиации (ПАГ-18, а также ПАГ-14). Конструктивно элементы могут иметь гладкую или рифленую поверхность, обеспечивая различное сцепление с колесами транспорта. При производстве изделий применяется бетонный раствор с марками от М350 до М400. Максимальная нагрузка достигает 75 тонн. Изделия могут эксплуатироваться при температурах до -35 °С.
