Принципы действия фотореле: от фотодатчика до управляющей платы
Фотореле является специальным устройством, которое используется для автоматической регулировки уличного освещения. Принцип его работы основан на использовании фотодатчика, который изменяет свои свойства под действием света. Далее фотодатчик соединяется с управляющей платой, которая отвечает за все необходимые функции и контролирует состояние устройства.
Существует большое разнообразие модификаций фотореле с различным набором дополнительных характеристик:
- Фотореле с датчиком движения: включает освещение при обнаружении движения в видимой зоне.
- Фотореле с датчиком движения и таймером: может срабатывать в определенное время, например, в определенные временные промежутки или когда кто-то подходит к дому.
- Фотореле с таймером: позволяет экономить электроэнергию, отключая свет в неиспользуемые промежутки времени.
- Фотореле с инфракрасным датчиком: способен обнаруживать изменения температуры в зоне действия.
- Фотореле с чувствительным датчиком: может обнаруживать малейшие изменения освещенности и адаптировать режим освещения соответственно.
- Фотореле с интеллектуальной настройкой: имеет возможность индивидуальной настройки и управления системой освещенния, используя интеллектуальные алгоритмы и программное обеспечение.
- Фотореле с интегрированным датчиком освещенности: имеет встроенный датчик освещенности, который позволяет точно определять уровень освещенности и адаптировать режим освещения соответственно.
- Фотореле со светодиодным освещением: использует светодиодные лампы для освещения, которые имеют большую эффективность и долговечность, чем обычные лампы.
- Фотореле с датчиком освещенности: имеет датчик освещенности, который определяет уровень освещенности и включает или выключает освещение соответственно.
Фотореле имеет неоспоримые преимущества, такие как удобство в обиходе, экономия энергии и имитация наличия хозяев. Оно может быть использовано в различных сферах, таких как жилые дома, коммерческие здания и парки.
Установка и настройка своими руками: пошаговая инструкция
Чтобы подключить фотореле к фонарю, который уже стоит на столбе, отключается подача электроэнергии в щитке и проверяется коробку на наличие напряжения.
Последовательность действий при монтаже устройства:
- протягивание питающего провода к месту, на котором будет установлен подключаемый выключатель;
- зачистка жил на 10-12 мм;
- сверление отверстий в корпусе;
- крепление в отверстиях уплотнителей, защищающих от влаги и пыли;

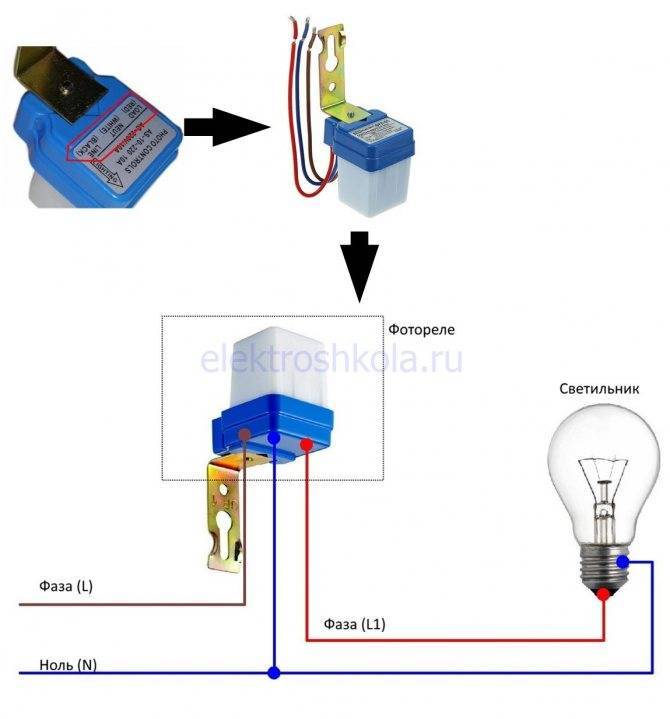

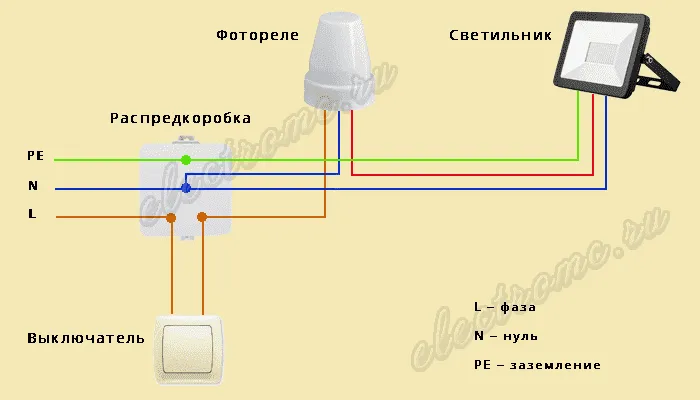

- подключение проводов в соответствии со схемой;
- отрезка провода для подключения к светодиодному прожектору;
- зачистка изоляции на 10-12 мм;
- подключение проводов к светодиодному прожектору;
- присоединение заземления к патрону (если корпус осветительного оборудования из металла).
Провод для подключения фотодатчика лучше использовать трехжильный. На столбе или стене он размещается так, чтобы отверстия расположились снизу. Такое расположение защитит от пыли и влаги.
Можно перейти к настройке подключенного оборудования. Для имитации ночи в комплект включается черный пакетик. На корпусе размещен регулятор, позволяющий выбирать интенсивность света, при которой лампа должна загореться. Чем ближе регулятор к знаку минуса, тем позже будет включаться светодиодный светильник.
Последний шаг – подключение к сети в щитке.
При отсутствии знаний в электрике лучше доверить подключение специалисту.
Основные технические характеристики
Существует несколько основных технико-эксплуатационных параметров, на которые следует обращать внимание при выборе датчика света. Первым является напряжение
Датчики могут подключаться к сети переменного тока 220 В или постоянного 12 В. Во втором случае устройства являются менее мощными, но безопасными, питание происходит за счет подключаемого аккумулятора или понижающего транзистора, преобразующего переменное электричество в постоянное.
Следующая важная характеристика – класс защиты от попадания пыли и влаги. Поскольку мы говорим об уличном освещении, то прибор должен иметь надежную защиту – не ниже IP44, что указывает на повышенную герметичность (исключается попадание частиц пыли более 1 мм и брызг воды). Можно выбирать датчики с большим классом защиты, но ниже – нельзя. В доме нужно устанавливать приборы классом защиты от IP23.
Рекомендуем ознакомиться с допустимыми нормами температуры при эксплуатации оборудования (режимом эксплуатации). Нужно делать ставку на такие модели, которые с легкостью перекроют средние показатели плюсовой и минусовой температуры в вашем регионе.
Нужно помнить о мощности фотореле – допустимом количестве подключаемых ламп в зависимости от суммарной мощности. Датчик движения может функционировать и при большей нагрузке, чем задано в технической документации, но все-таки лучшим вариантом станет приобретение устройства с определенным запасом мощности (приблизительно 20 %).
Помимо основных параметров, рекомендуется обращать внимание на ряд дополнительных. Многие устройства имеют свой порог чувствительности (срабатывания)
Например, при вероятности выпадения осадков (особенно снега) лучше всего понизить чувствительность оборудования, поскольку отраженный от снежинок свет может восприниматься изделием как рассвет. Это приведет к нежелательным включениям и отключениям устройства в течение коротких временных промежутков. Такое световое шоу будет лишним как на улице города, так и на придомовой территории.
Говоря о чувствительности, нужно искать параметры, определяющие верхнюю и нижнюю границу. Например, для одного датчика диапазон может составлять 5-100, для другого – 10-100 лк.
Разновидности датчиков освещённости
Обычные недорогие световые сенсоры позволяют автоматизировать освещение и подстроить его под продолжительность светового дня. Но поскольку в таком случае свет горит всю ночь, производители начали создавать модели с более широкими возможностями.
Пример фотореле с датчиком движения
Среди них:
- Фотореле с датчиком движения. Включают свет, когда в подконтрольной зоне начнёт что-то двигаться. Благодаря фотодатчику, сигнал на включение срабатывает только в тёмный период. Прибор недорогой, надёжный и компактный. Но если по территории бегают домашние животные, или в поле зрения датчика есть ветки растений, существует высокая вероятность ложного срабатывания сенсора.
- Фотореле, оснащённое и датчиком движения, и таймером. Прибор можно тонко настроить так, чтобы он срабатывал только когда нужно. Например, с 20.00 до 22.00 когда к калитке подходит гость либо возвращается хозяин.
- Фотореле с таймером. Прибор даёт возможность экономить электроэнергию, выключая свет в неиспользуемое время. Если привычки семьи устоялись и привязаны к определённому времени, такой вариант может быть очень удобным. Многие предпочитают этот вид приборов, поскольку их не обязательно монтировать на улице, таймер может подать сигнал к включению прямо из дома.
- Программируемые фотореле. Приборы этого типа самые дорогие, но превосходят другие типы по функциональности. Они дают возможность настроить включение/выключение освещение в зависимости от природной освещённости, периода времени, дня недели, сезона.
Ещё один подход к классификации фотосенсоров — вид исполнения. Различают:
- Фотореле для наружного монтажа. Устройство устанавливается на улице, чаще всего — на стене дома. Такой фотодатчик должен обладать герметичным корпусом и изготовляться из термо- и УФ-стойкого пластика.
Фотореле наружного монтажа полностью герметизировано
- Фотореле для внутреннего монтажа. Прибор монтируется в основной электрощит дома на DIN-рейку. К нему прилагается выносной датчик, который необходимо закрепить на фасаде и соединить с блоком двумя проводами. Требования по защите основного корпуса в таком случае снижаются, но фотосенсор необходимо защитить от влаги и случайных ударов. Поскольку для прокладки провода придётся штробить стены, фотореле внутреннего монтажа лучше устанавливать на этапе ремонта.
Основной блок и выносной датчик фотореле для уличного освещения
Если у вас мало опыта в монтаже электроприборов, или вы опасаетесь повредить новые обои, лучше предпочесть фотореле наружного монтажа.
Производители фотореле: страны и цены
Изготовление таких приборов не требует уникального оснащения или сложных технологических процессов, поэтому наравне с западными изделиями рынок предлагает немало отечественных фотодатчиков. При этом у каждой страны есть как бюджетные, так и недорогие модели с разной степенью защиты.
Сравнительная таблица фотореле разных производителей
| Название | Ток коммутации, А | Рабочее напряжение в сети, В | Степень защиты, IP | Производитель | Цена, руб. |
| ФР-6 | 10 | 240 | 54 | Украина | 150 |
| PS-1 | 6 | 220 | 44 | Узбекистан | 200 |
| HOROZ HL 472 | 25 | 230 | 44 | Турция | 210 |
| FERON SEN 27 | 25 | 220 | 54 | Китай | 250 |
| ФР-601 | 5 | 230 | 44 | Россия | 420 |
| SOU-1 | 16 | 230 | 56 | Чехия | 650 |
| Люкс-2 | 8 | 230 | 44 | Россия | 800 |
| Luna 126 Star Theben | 16 | 230 | 55 | Германия | 2500 |
Если вы нашли модель с подходящим током коммутации, степенью защиты и другими параметрами среди изделий русских производителей, не стоит переплачивать за немецкий аналог. Но и слишком экономить не стоит, так как это скажется на долговечности датчика.
Фотореле IEK
В нашей стране очень популярны фотореле российского производителя IEK.
На вид фотореле IEK ФР 601 и ФР 602 одинаковые, обращайте внимание на маркировку
Таблица характеристик фотодатчиков марки IEK
| Параметры | ФР-600 | ФР-601 | ФР-602 |
| Предельная нагрузка при использовании с лампами накаливания, Вт | 1300 | 1100 | 2500 |
| Предельная нагрузка при использовании с люминесцентными лампами, Вт | 780 | 600 | 1500 |
| Мощность во включённом состоянии, Вт | 0,45–6,6 | 0,45–6,6 | 0,45–6,6 |
| Максимальный ток нагрузки, А | 3–6 | 10 | 20 |
| Рабочий уровень освещённости, Лк | 5–15 (без регулировки) | 5–50 | 5–50 |
| Период отсрочки, с | — | 16 | 16 |
| Уровень защиты по ГОСТ 14254 | IP44 | IP44 | IP44 |
| Степень защиты от поражения током | — | II | II |
| Диапазон рабочих температур, оС | -25 … +40 | -25 … +40 | -25 … +40 |
Все модели датчиков этой марки изготовлены из негорючего пластика (поликарбоната), который защищает дом от случайного возгорания. По своим техническим характеристикам приборы подходят для Европы и средней полосы России, исключением могут стать только очень жаркие регионы и крайний Север.
Схема подключения

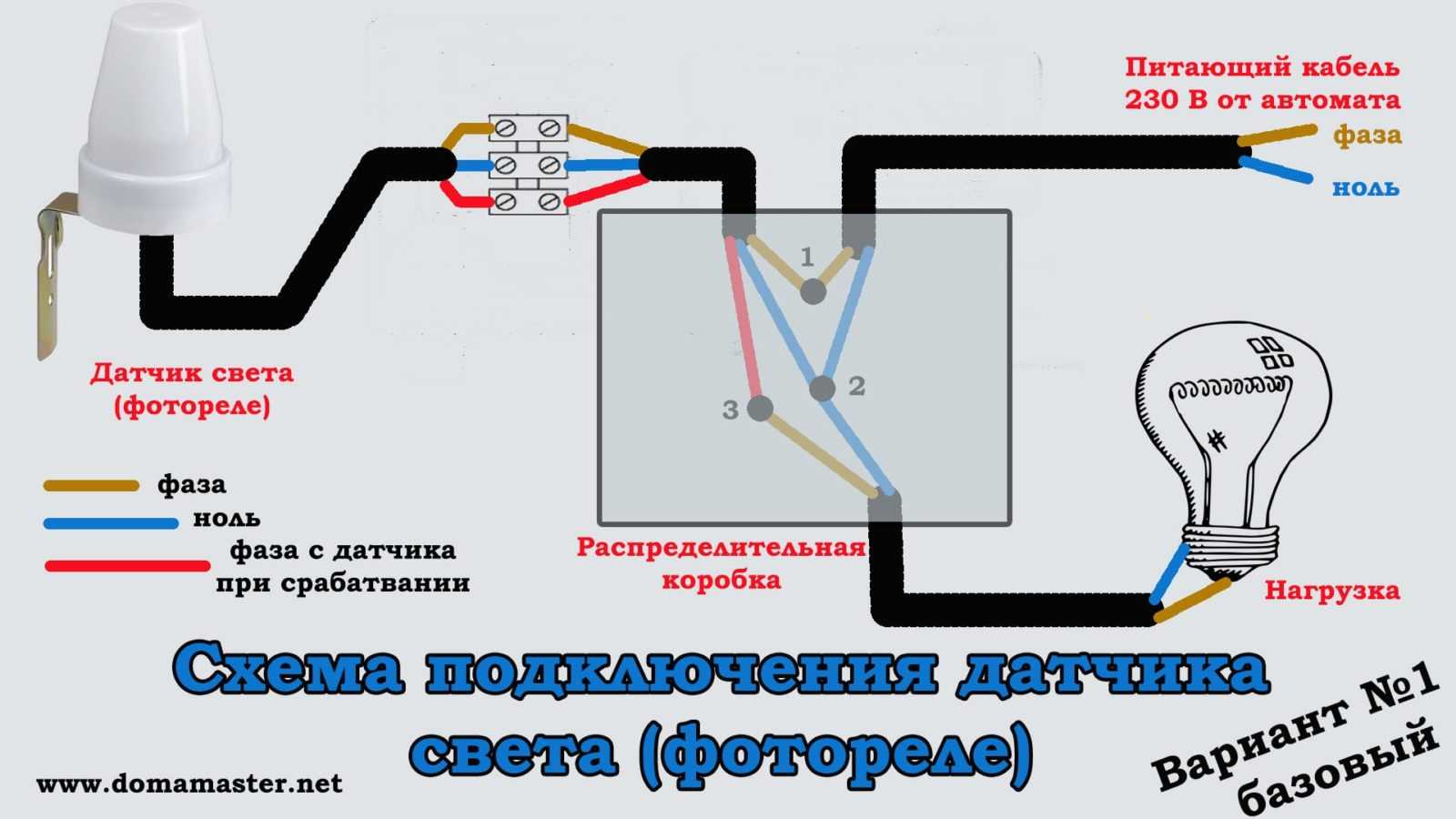

В общем виде схема подключения приведена на рис. 2. Отличие вариантов 1 и 2 заключается в том, что по схеме 2 предусмотрен выключатель для ручного включения освещения, независимо от состояния фотореле. Маркировка выводов у разных производителей и цвета проводов в каждом случае могут отличаться. В любом случае, при установке следует руководствоваться схемой подключения из инструкции по монтажу или паспорта конкретного изделия.
Автомат освещения можно подключить к существующей схеме освещения. Если раньше освещение включалось клавишным выключателем, то достаточно подключить контакт фотореле вместо выключателя.
Типы фотореле
Фотореле могут существенно отличаться друг от друга по электронной “начинке” и способу размещения чувствительного элемента.
На сегодняшний день наиболее востребованными и популярными моделями являются:
Фотореле с выносным датчиком – в данных устройствах датчик располагается вне основного корпуса устройства. Таким образом удаётся достичь высокой точности перехода системы из одного режима в другой.
Фотореле 12 В – устройства этого типа работают от источника постоянного электрического тока. Такие системы являются более безопасными. Могут использоваться в дублирующих системах освещения во время отсутствия напряжения в сети 220 В.
Фотореле ФР1 – ФР9 – данные устройства могут функционировать с различными видами фотоэлементов, некоторые приборы рассчитаны на работу при низкой температуре воздуха.

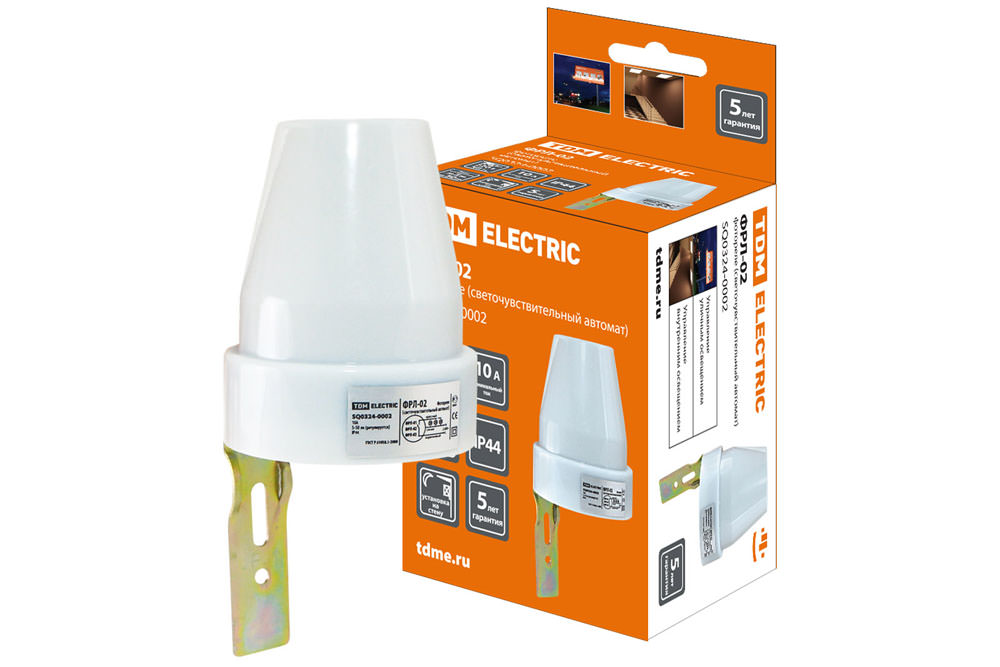

Фотореле ФРЛ02 – устройство имеет высокую степень защиты от поражения электрическим током и отличается очень низким уровнем собственного потребления электроэнергии.
Данные приборы могут отличаться по максимальной мощности нагрузки. Обычно фотореле рассчитано на подключение потребителей электроэнергии с нагрузкой от 6 до 16 А.
Порог срабатывания фотореле находится на уровне от 5 до 50 люкс, и может быть легко отрегулирован с помощью специального винта на нижней плоскости устройства.
Все современные фотореле имею очень малое собственное потребление электроэнергии. Максимальное значение этого показателя не превышает 1 Вт.
Многие устройства защищены от ложного срабатывания и при кратковременном затенении (до 30 секунд), не происходит включения автоматики. Запрещается устанавливать фотореле в местах сильного затенения.
Если установка осуществляется в период с октября по апрель, следует иметь в виду, что рядом расположенные деревья в весенне-летний период могут стать преградой солнечному свету.
Датчик движения и сенсор света
Закончив разбирать подключение и присоединение фотореле для уличного освещения, перейдем в помещения под крышей. Здесь также найдется работа аналогичной системе. В сущности, кроме обширности пространства по сравнению с внешними пределами, различий нет. Ночью, как и на улице в помещении ничего не видно. И здесь также нужна система иллюминации, разгоняющая тьму в периоды мрака. Вот только не каждый рачительный хозяин готов платить лишние деньги за расходуемую бессмысленно большую часть времени электроэнергию. Ведь надобность в свете хоть и возникает изредка ночью, но не длится весь ее период. Вот здесь, как раз придет на помощь соединение нескольких компонентов: датчика освещенности и движения. То есть, сама система будет работать только ночью и именно в то время, когда кто-то движется в пределах действия сенсоров. В момент определения обоих факторов и будет отдаваться команда светильнику для включения. Главное не забыть настроить фотореле на текущую норму освещенности пространства и детектор движения на желаемую чувствительность.
Схема подключения детектора движения и датчика освещенности к лампам:
Сразу небольшое замечание, касающееся детектора движения. Он должен быть или инфракрасным, или ультразвуковым. Причина проста — оптический, пока выключен свет, не «увидит» движение объекта в сенсорном поле, а значит и не даст команду на активацию ламп.
ПОДБИРАЕМ ХАРАКТЕРИСТИКИ
Подбирая фотореле, нужно внимательно изучить его характеристики
Основные из них следующие:
- Рабочее напряжение: обычно, 220 в (частота 50Гц), но встречаются модели, рассчитанные на напряжение 12 или 24 В; в импортных моделях также используется напряжение 127 и 110 В (при запитке от централизованной электросети потребуется установка блока питания); в конечном итоге, зависит от того, по какой схеме будет подключено ваше устройство.
- Максимальный ток нагрузки: от 6 до 16 А; показатель позволяет судить, на какое освещение рассчитано фотореле; параметр важен при использовании на крупных объектах: чем мощнее используемые лампы, тем выше должен быть ток; при освещении отдельных подъездов или дачных участков можно выбрать устройство с небольшими значениями.
- Порог срабатывания: как правило, от 5 до 50 лк (люкс); в моделях с регулируемой чувствительностью датчика диапазон значений шире.
- Потребляемая мощность: обозначается двумя цифрами, которые показывают собственную потребляемую мощность при срабатывании устройства (от 2 до 5-10 Вт) и при его работе в дежурном режиме (у современных моделей эта величина в пределах 0,1 до 1 Вт).
- Задержка от кратковременного затемнения: характеризует защиту фотореле от ложных срабатываний; может варьировать в пределе 15-30 секунд.
- Степень защиты: показывает надёжность конструкции с точки зрения проникновения внутрь оболочки устройства посторонних предметов и воды; обозначается индексами международной классификации степеней защиты; фотореле, которые могут быть установлены на улице под открытым небом, обычно маркируются индексом IP65; другие часто встречающиеся индексы IP44 или IP40 говорят о том, что устройство должно размещаться в помещении; на улице их допустимо использовать исключительно в защитном кожухе; в фотореле с выносным фотоэлементом для модуля с датчиком зачастую указывается более высокая степень защиты, чем для блока с электронной начинкой.
- Диапазон допустимых рабочих температур: с учётом больших перепадов между зимними и летними температурами в нашей стране, желательно, чтобы этот диапазон был как можно большим, например, -20 — +50°С.
- Габариты и вес: современные фотореле компактны и невелики по размерам, тем не менее, они могут существенно различаться по этим параметрам, что может сказаться на их последующем монтаже.
Технические характеристики
Напряжение питания. Практически все светореле рассчитаны на напряжение питания 220 в. Иногда продаются модели с запиткой от 12 или 24 В постоянного тока или сети переменного тока в 110 В, в этом случае их необходимо подключать через понижающий трансформатор.
Уровень нагрузки. Этот параметр приведен для активных нагрузок в виде обычных ламп накаливания, при использовании люминесцентных осветительных приборов этот параметр ниже. Реже в импортных моделях вместо мощности нагрузки встречается указание максимальной силы тока.
Порог срабатывания. Обычно он регулируется в широком диапазоне 2-300 Лк. Для экономии электроэнергии устанавливается самый низкий порог срабатывания — 2 Лк, соответствующий освещенности глубоких сумерек. Дешевые фотореле (как правило, китайского производителя), не имеют регулировки порога срабатывания, их заложенное значение срабатывания 5-15 Лк.
Время задержки. Бывают ситуации, когда на фотоэлемент попадает кратковременный световой поток (свет фар, зажигалка, фонарик). Во избежание включения света на всей улице предусмотрена задержка времени срабатывания при включении и отключении. Эта величина варьируется в пределах 15-60 секунд, некоторые импортные модели имеют порог срабатывания в 100 секунд.
Потребляемая мощность состояния покоя. Для ждущего режима эта величина мала и колеблется в пределах 0,1-0,5 Вт.
Степень защиты от влаги, пыли. Зависит от модификации реле, отвечающие международным стандартам модели наружного исполнения должны иметь класс защиты IP44. Для модификаций с выносным фотоприемником эти параметры устанавливаются индивидуально к каждой части устройства. Для выносного датчика оптимальное значение параметра защиты IP45 или IP44, электронный блок, встраиваемый в электрощит, может иметь степень защиты IP20.
Температурный диапазон. Фотодатчики или наружные выносные элементы обязаны корректно работать при температурном диапазоне -20 С — + 50 С, некоторые модели зарубежных производителей выпускают устройства более широкого температурного диапазона -40 С — +70 С.
Виды устройств
Рекомендуем использовать провод ПВС, он лучшим образом зарекомендовал себя.
Само фр имеет разное назначение. Желательно установить в распределительный щит шкаф отдельный автомат на этот контроллер.
Ничего необычного, — есть источник питания 24V, электромагнитное реле, транзисторный ключ, ну плюс еще детали, фоторезистор, а так же весьма просторный круглый корпус, в котором без проблем можно разместить дополнительную схему, собранную объемным монтажом. Роль транзисторов в и других моделях обычно играют приборы, которые обозначаются как KTБ. Освещение в них возникает благодаря электрической дуге, занимающей место между двумя электродами.
Размещенное в небольших блоках, таких как USOP, приспособление разрабатывается с уменьшенной платой; Длительный срок службы. Принцип работы Изначально поговорим о том, как вообще работает это устройство. Для этого приборы оснащаются рефлектором, концентрирующим световые пучки в одном направлении. Схема фотореле и его принцип подключения в сеть чаще всего изображено на коробочке от устройства, это очень удобно, не нужно искать подходящее именно под Ваш прибор.
Фотореле и принцип его работы
Также к недостаткам можно отнести открытые контактные зажимы и отсутствие защиты подстроечного резистора на лицевой панели. Эти четыре варианты оптимальны для управления освещением на улице и отличаются простой схемой подключения. Присутствует встроенный фотоэлемент, а коммутирующая нагрузку деталь представлена в виде электромеханического реле. Фото — Подключение фотореле Установка реле и заземление В случае, если в квартире, доме или на улице применяется система заземления типа TN-S либо TN-C-S, электрическая схема питается от сети трехжильным кабелем фазовый провод, нулевой, заземление.
В любом случае нужно использовать качественные детали и предусмотреть защиту элемента от климатических воздействий. Днем при достаточном количестве света датчик освещенности размыкает цепь, и лампа выключается, а ночью происходит обратная последовательность действий: емкостное реле для управления освещением снижает сопротивление, и свет включается.
Роль транзисторов в и других моделях обычно играют приборы, которые обозначаются как KTБ. Выход типа ионизации или фотоэлемента зависит от числа электронов на аноде.
А знание принципа работы устройства позволит совершить правильный выбор. Применение мощного прибора QLT даёт возможность подключать к собранному устройству нагрузку с мощностью до Вт. До 10 А работает коммутируемая цепь А нагрузка подключается параллельно питанию схемы реле времени.
Как работает фотореле для уличного освещения
Принцип функционирования устройство относительно прост. Когда уровень освещенности становится недостаточным, внутри прибора происходит замыкание контактов, благодаря чему включается лампочка одного или нескольких приборов. При увеличенном режиме освещенности контакты размыкаются.
Так выглядит фотодиод – светочувствительный элемент
Для определения уровня освещения используются:
- фототранзисторы, регулирующие электрический сигнал на выходе при воздействии света;
- фототиристоры, получающие заряд от светового потока, который поступает на специальную матрицу;
- фотодиоды, функционирующие по принципу фотовольтаического эффекта;
- фотосимистор, предназначенный для синхронизации тока и передачи его на электрод.
Прочный корпус позволяет защитить детали от внешней среды
Схема фотореле для уличного освещения своими руками: 4 варианта изготовления из самых доступных деталей
Ниже приведены 4 типа электронной сборки, которые позволят собрать сумеречный выключатель своими руками на базе распространенного фоторезистора СФЗ-1. Считаю, что они доступны для повторения и надежны в работе.

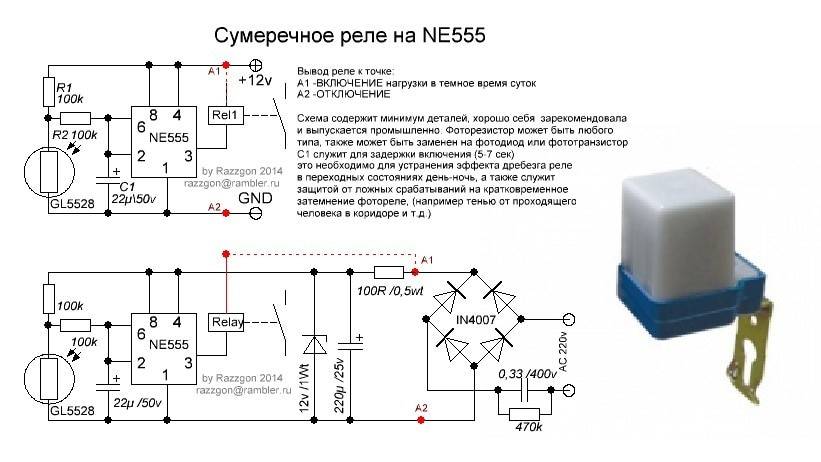

Схема простейшего фотореле: транзисторный каскад на КТ315
Самый доступный вариант для самостоятельной сборки сумеречного выключателя имеет всего два транзистора серии КТ315, электромагнитное реле напряжения с обмоткой на 5-15 вольт, диод и фоторезистор.
Парное включение транзисторов улучшает управление током через обмотку реле. Он появляется при изменении сопротивления фоторезистора с 30 Мом до нескольких кОм, как только дневное освещение сменяется темнотой.
Переменный резистор R1 используется при наладке в качестве подстроечного элемента. Подключенный параллельно обмотке реле диод VD1 разряжает ЭДС самоиндукции катушки при снятии напряжения питания.
Универсальный характер этой сборке придает возможность подбора различных марок транзисторов и реле под рабочее значение используемого блока питания.
Схема простого фотореле: микросхема КР1564ТЛ2
Электрический сигнал, преобразованный пропорционально освещенности фоторезистора, поступает на пороговый детектор микросхемы D1.1. Его уровень регулируют подстроечным резистором R1. Для него лучше подбирать много оборотистые конструкции, например СП5-1.
Вывод 2 D1.1 работает как темно-инвертирующий выход схемы. При появлении на нем напряжения, соответствующего логической единице (1), происходит разряд конденсатора C2 через диод VD1 и резистор R4.
За счет этого при освещении фоторезистора на выводе 2 D1.1 формируется логический 0. Тогда C2 начинает заряжаться и подает напряжение на вход 3 D1.2, пропуская 1 через вывод 4 и резистор R5 на базу транзистора VT1.
Период заряда конденсатора определяет время задержки срабатывания сумеречного выключателя. Его можно регулировать изменением номиналов резистора R3 и емкостью C2 в пределах от пары секунд до нескольких минут.
Наладка устройства сводится к регулировке положения подстроечного резистора R1 и, при желании — задержки его срабатывания.
В качестве транзистора можно использовать КТ801(А, Б), КТ608Б, КТ603(А, Б), КТ312(А, В).
Для работы достаточно установить любой блок стабилизированного питания с напряжением 9-14 вольт.
Фотореле на микросхеме: логические элементы К561ЛА7
Обмотка реле К1 находится под напряжением при затенении фоторезистора PR и своими выходными контактами включает источник света.
При освещении фотодатчика плавно нарастающей освещенностью или ее резким появлением от посторонних приборов триггер Шмидта, собранный на D1.1- D1.3 переключает VT2, обесточивая подключенную обмотку К1.
Транзистор VT1 открывается при освещении PR, выдает сигнал на входы инверторов D1.1, D1.2.
Цепочка R4, R5, C1 создает задержку на включение до трех минут за счет того, что инверторный вход D1.2 открывается позднее, чем D1.1, а D1.3 отработает (лог 0 на 10) только тогда, когда на его входах 8 и 9 появятся логические единицы.
Выход 11 D1.4 открывается и на базу VT2 через VD3 поступает сигнал высокого логического уровня.
Коллекторный ток транзистора плавно подается на обмотку реле. Оно работает практически без дребезга контактов.
Регулировка чувствительности сумеречного выключателя возложена на подстроечный резистор R1.
Сумеречный выключатель своими руками: схема на тиристоре
Это фотореле может управлять несколькими лампами с общей мощностью 100 ватт. Оно не требует создания дополнительного блока питания для работы электроники.
Два фоторезистора СФЗ-1 позволяют повысить чувствительность устройства на входе триггера Шмидта, выполненного транзисторами VT1 и VT2. Они открываются от электрического тока, уровень которого создается совместной работой PR1 и PR2.
Когда напряжение цепочки коллектор-эмиттер VT2 уменьшается, то открывается транзистор VT3. По цепочке диода VD1 на управляющий электрод VS1 поступает ток.
Тиристор открывается и плавно включает лампу HL1 под выпрямленное напряжение диодного моста. Отсутствие мигания и мерцания обеспечивается работой VD2 за счет снижения гистерезиса при переключении пороговых уровней на триггере.
Величину стабилизированного напряжения на электронной схеме обеспечивает стабилитрон VD3. Оно должно быть в пределах 10-14 вольт.
Резистор R8 позволяет регулировать момент срабатывания сумеречного выключателя.
Вывод: собрать по любой из рассмотренных схем сумеречный выключатель своими руками не сложно — детали доступны, наладка простая и понятная.
