Для чего нужна фановая канализационная труба

Монтаж фановых труб

При монтаже в системе вентиляционные каналы обозначаются как фановый стояк или труба. Но в чем же разница? Прежде всего, дело обстоит в размерах. Фановый стояк намного больше фановой трубы. Задача фанового устройства – как можно дальше отвести от дома дурной запах.

Если принято решение самостоятельно выполнять систему канализации, то необходимо ознакомиться с правилами монтажа фановых систем.

Над крышей дома фановая труба должна возвышаться не менее, чем на 50 сантиметров. Каким бы материал фановой трубы не был, самый лучший вариант – с диаметром 110 миллиметров. Но можно использовать и меньшие диаметры. Единственное условие – чтобы сумма всех диаметров патрубков сантехнических приборов не превышала диаметр фановой трубы. Фановая труба размещается с подветренной стороны дома. Для этого нужно ознакомиться с картой розы ветров в регионе. Если в доме имеется несколько стояков, то все их можно подсоединить к одной фановой трубе.

Запрещается объединять фановую вентиляцию с другими видами вентиляции, например, с дымоходом от котла. В проливном случае газы могут воспламениться. Если же фановая труба выходит поблизости с другими вентиляционными каналами, то фановую трубу нужно увеличить в длине примерно на 15 сантиметров. Лучше всего фановую трубу устанавливать в помещении, которое не подвержено воздействию отрицательных температур. Тогда вентиляция будет более эффективной. Запрещается также ставить фановую трубу возле окна или балкона. Минимальное расстояние от этих сооружений должно превышать четыре метра.

Не рекомендуется устанавливать защитные зонты на фановых трубах в качестве украшения. В противном случае в канале будет образовываться конденсат.

Если труба располагается под крышей, то нужно предусмотреть тот момент, что она может обломиться зимой под нагрузкой снега.

Прежде чем начинать устанавливать новые элементы канализационной системы, сначала нужно избавиться от старой системы. Для этого необходимо провести подсчет материалов и приобрести их.

Когда фановая труба выбрана гибкая, то для ее соединения с другими участками труб необходимо использовать уплотнительные резиновые кольца. Лучше всего уплотнять соединения силиконом. Он будет крепко держать стыки. Зато при демонтаже силикон очень тяжело разорвать.

Обязательно фановая труба должна быть закреплена металлическими хомутами, которые являются надежными креплениями. Для того чтобы от фановой трубы не исходили шумы, можно скрыть ее минеральной ватой.
Кроме того, что фановая труба выводится через крышу, она может быть выведена через стену. Но так можно делать только тогда, когда в помещении используется небольшое количество сантехнических приборов и патрубков (примерно два). Если патрубки находятся недалеко от стены, то целесообразно там же выполнять и фановую трубу. В таком случае фановую трубу нужно поднять как можно выше к перекрытию.

Как поменять фановый стояк

Если происходит поломка воздушного стояка зачастую требуется поменять его. Замена конструкции проводится по такому же принципу, как и ремонт отдельных участков системы канализации. Отличается этот процесс в основном материалом, из которого сделаны трубы, и методом их соединения.

Ремонт фановой трубы

Для замены фанового стояка требуется соблюдение ряда условий:

1. Во время демонтажных работ необходимо организовать в жилом помещении хорошую вентиляцию.
2. Замену элементов конструкции нужно проводить в респираторе и резиновых перчатках.
3. По окончании нужно проследить, чтобы весь трубопровод сохранял герметичность.

Фановая труба: принцип работы

Фановая канализация соединяет вентиляционный канал со сточным водопроводом. В подобной конструкции встречаются различные элементы. Нет ограничений по форме и размерам – деталь бывает горизонтальной или вертикальной, гнутой или прямой.

В водопроводе образуется разрежение, когда нечистоты сбрасываются в вертикальный стояк. Сифоны, стоящие на оборудовании, не могут полностью компенсировать образовавшийся вакуум. Мощный слив и высокий стояк – причина срыва гидрозатворов сантехники, для которого характерен «чавкающий» звук. Так, запах беспрепятственно проникает в дом.

Требования к вентилируемому клапану (аэратору)

Установка вентилируемых клапанов для подсоса воздуха в систему (Рисунок 5), гарантирующих нормальную эксплуатацию канализации, осуществляется на основе соответствующих расчетов. Пропускная способность аэратора должна отвечать заложенным проектным параметрам пропускной способности стояка. В свою очередь расход жидкости через стояк зависит от его диаметра, типа (вентилируемый/невентилируемый) и высоты. В расчетах учитываются также диаметр диктующего поэтажного отвода (с наибольшим расходом стоков), угол входа жидкости через него, высота гидрозатворов и другие исходные данные.

Рисунок 5. Принцип действия аэратора — воздушного клапана для канализации: 1. В рабочем положении клапан закрыт — воздух из канализации не поступает в помещение. 2. При возникновении разряжения в канализационном стояке открывается клапан аэратора, недостающее количество воздуха поступает из помещения, предотвращая срыв гидрозатвора.

В упрощенном виде согласовать пропускные параметры аэратора и вентилируемого стояка, можно используя табличные подборки. Изначально следует обратиться к приложению «Б» СП 40-107-2003 по монтажу внутренней канализации из полипропиленовых труб. Именно к нему отсылает СП 30.13330.2012 для определения характеристик аэратора.

Таблица 1. Пропускная способность стояка из полипропиленовых труб ∅110 мм, оборудованного вентиляционным клапаном с площадью живого сечения воздушного потока 3170 мм2 и 1650 мм2.

Диаметр поэтажного отвода, мм	Угол входа жидкости в стояк, °	Пропускная способность стояка, л/с
1650 мм2	3170 мм2
50	45.0 60.0 87.5	5.85 5.10 3.75	7.7 6.8 4.54
110	45.0 60.0 87.5	4.14 3.64 2.53	5.44 4.8 3.2

Далее, следует выяснить расходные параметры канализации с аналогичными исходными данными. Для вентилируемых стояков их можно почерпнуть из таблиц 6-9 (СП 30.13330.2012).

Таблица 2. Пропускная способность вентилируемых стояков из поливинилхлоридных (ПВХ) труб (СП 30.13330.2012 (таблица 7)).

Наружный диаметр поэтажных отводов, мм	Угол присоединения поэтажных отводов к стояку, °	Пропускная способность, л/с, стояков при диаметре труб, мм
50	110
50	45 60 87.5	1,10 1.03 0.69	8.22 7.24 4.83
110	45 60 87.5	1,10 1.03 0.69	5,85 5.37 3.58

При этом также учитывается диаметр поэтажного отвода и угол его присоединения. Из таблиц становится понятно, что например, для одних из наиболее популярных сегодня ПВХ труб Ø 110 мм с отводом Ø 110мм/450 (отвод для подключения унитаза) секундная пропускная способность стояка составит 5,85 л/c. Этот показатель оказывается несколько больше, чем при аналогичных геометрических параметрах канализации с воздушным клапаном (5,44 л/с (табл.1)).

Как проверить

При покупке существующего загородного дома или коттеджа можно легко проверить и убедиться присутствует ли фановая труба в канализационной системе. Так, если резко спустить воду из унитаза, то она в результате этого не должна исчезнуть из выше расположенных гидрозатворов сантехнических приборов. А вот характерное появление хлюпающих звуков в сифонах моек и ванной приводит к выводу, что не все в порядке с устройством канализации в доме и это может привести в дальнейшем к появлению неприятных запахов в помещениях.

Для проверки наличия фановой трубы в системе канализации дома нужно спустить воду из унитаза

Как определить, требуется ли установка фановой трубы

В этом вопросе гадать не нужно: нормами СНиП 2.04.01-85 все четко регламентировано. Если дом не относится к категориям «одноэтажный» и «частный», он должен быть оборудован фановым стояком.

Как проверить есть ли в доме фановая сточная труба

Нет ничего проще:

1. Если вы счастливый владелец квартиры, расположенной на последнем этаже многоэтажного дома, просто зайдите в санузел, в котором расположен канализационный стояк. Если от него вверх уходит труба, все замечательно. Кстати, нелишним будет подняться на чердак и убедиться, что эта труба выведена за пределы кровли.
2. Если же вам не так повезло и квартира расположена несколько ниже, просто прислушайтесь к звукам, издаваемым канализацией. Характерное хлюпанье — сигнал того, что фановой трубы либо нет вообще, либо она забита.
3. Систематический срыв гидрозатворов и зловонный аромат также укажут на проблемы с вентиляционной системой канализации.

Нужен ли фановый стояк в одноэтажном и двухэтажном доме

Как мы уже определились, если дом двухэтажный и к тому же многоквартирный, вентиляционный канализационный контур нужен обязательно.

А вот с одноэтажным, пусть даже частным домом, все не так однозначно. Фановый стояк в частном одноэтажном доме может потребоваться, если при одномоментном сбросе стоков жидкость полностью, пусть и ненадолго, перекрывает сечение канализационной трубы. В этом случае велика вероятность срыва гидрозатворов сантехнического оборудования и выброса сточных газов в помещение.

В обозначенную зону риска входят дома, в которых:

• Больше одного этажа и при этом на каждом оборудован санузел, пусть даже с отдельной канализационной веткой.
• Диаметр сточных стояков меньше 110 мм.
• К системе общедомовой канализации подключены джакузи или бассейны.
• Септик удален от дома на расстояние ближе 8 метров.
• Не выдержан норматив уклона сточного трубопровода.

Даже если у вас одноэтажный дом, но при этом в нем обустроено несколько санузлов, подключение фановой трубы обязательно.

Можно ли обойтись без нее

В очень редких случаях — да. Но тогда канализационная магистраль должна оборудоваться обратным или вакуумным клапаном (аэратором). Что лучше, рассмотрим ниже.

Вакуумный клапан или фановая труба

Вакуумный клапан – это специальное устройство, которое выполняет ту же главную функцию, что и фановая труба, а именно не допускает появления разрежения в канализационной системе, тем самым исключает опустошение гидрозатворов сантехнических приборов и делает невозможным поступление неприятных запахов из канализации.

Вакуумный клапан для канализации

Для индивидуальных домов вакуумный клапан является альтернативой и полноценной заменой фановой трубы. Он гораздо проще в устройстве и легко врезается в любой действующий канализационный трубопровод, при этом не требует устройства сложного вывода наружу и по капитальным затратам намного дешевле при покупке и монтаже.

Важно! Не стоит путать между собой два разных вида клапанов для канализации – это вакуумного клапана и обратного клапана. Они различаются как по исполнению, так и по функциональному назначению, которое они выполняют в системе канализации.. Вакуумный клапан устроен как полностью автоматический прибор, который начинает срабатывать при малейшем возникновении разряжения в канализационной трубе при спуске воды

 Чувствительный элемент клапана выполнен в виде специальной мембраны из резины или силикона

Вакуумный клапан устроен как полностью автоматический прибор, который начинает срабатывать при малейшем возникновении разряжения в канализационной трубе при спуске воды.  Чувствительный элемент клапана выполнен в виде специальной мембраны из резины или силикона.

Работает он из-за разницы в давлении внутри и снаружи трубы, открываясь при наступлении разрежения при сливе воды, тем самым обеспечивает приток недостающего воздуха в канализационную сеть. Под действием внутренних сил мембрана сразу возвращается на место при полном выравнивании давления, препятствуя проникновению воздуха из канализационной трубы.

Вакуумный клапан на канализационной трубе

Единственными недостатками вакуумного клапана являются:

• Залегание (приклеивание) мембраны к месту установки (гнезду) при очень длительном бездействии,
• Деформация формы мембраны в течение времени из-за высыхания некачественной резины или от продолжительного и частого срабатывания.

Оба эти недостатка вакуумного клапана не являются такими уже критическими и с легкостью могут компенсировать недорогую стоимость покупки нового прибора и простоту его переустановки.

Как устроить канализационную сеть в своем доме каждый решает сам. Ведь нет однозначного ответа на вопрос: вакуумный клапан или фановая труба, или просто не стоит усложнять схему канализации лишними элементами. Здесь вам в советчики эта статья, здравый смысл, технический расчет и ваш жизненный опыт.

https://youtube.com/watch?v=l0_GJF42Oc4%3F

Материалы и диаметры

Фановые трубы производят из чугуна, полипропилена, ПВХ. Их диаметр равен диаметру канализационного стояка. Чаще всего он составляет 110 мм. Для соединения выходного отверстия стояка с вентиляцией используют следующие фановые патрубки:

1. Канализационные ПВХ трубы, их присоединяются к стояку с помощью тройников, развернутых под различными углами.
2. Жесткие патрубки вставляются в раструб стояка, с обратной стороны у них расположена резиновая манжета.
3. Гофрированные патрубки с мягкими эластичными манжетами. Предназначены для присоединения к стояку, не имеющему раструба. Обратный конец патрубка имеет эластичную мембрану с отверстием. Используются для установки унитаза.
4. Гофротрубы с жесткими патрубками на концах. Используется для соединения стояка и вентиляционной трубы при ее прохождении через кровлю.

Для чего нужны фановые трубы?

В соответствии со строительными нормами и правилами, установка фановых труб является необходимой в большинстве случаев. Это связано с тем, что газы, которые накапливаются в канализационной системе, ищут выхода и без защитного барьера они проникают в квартиру и создают не только дискомфорт, но и опасность для жильцов. Благодаря гидрозатворным элементам, этого не происходит.

Фановая труба со смещением для унитаза имеет вид изогнутого сифона. Он наполнен водой до определённого уровня и это позволяет справиться с достаточно большим обратным давлением в системе. В случаях, когда монтаж фановой трубы был произведен неверно или произошла поломка стояка, гидрозатворные детали выходят из строя, и газы получают доступ в помещение

Поэтому очень важно проводить установку этого оборудования по всем правилам

Помимо этого, проникновение канализационных газов в квартиру возможно при повреждении или срыве водяного затвора. Срыв водозатвора происходит в результате перекрывания сточной жидкостью всего диаметра стояка. Это является достаточно распространённой проблемой. Накопление отложений на стенках сифона способствует возникновению аварийной ситуации. Всего этого можно избежать благодаря фановому стояку. В основном, его выход осуществляется через крышу. Принцип действия заключается в том, что когда появляется разрежение в системе, через фановую трубу для унитаза доставляется воздух, который нормализует уровень давления в системе.

Фановый стояк монтируется при разводке канализации, он должен быть внесен в проект системы еще во время строительства здания

Когда не обойтись без установки вентиляции

Действующие СНиП четко регламентируют ситуации, требующие монтажа фанового оборудования:

1. Здание состоит не менее чем из трех этажей с действующей системой водоснабжения и канализации.
2. Стояк выполняется из трубы, диаметр которой равен 50 мм (до 110 мм).
3. Наличие устройства, характеризующегося увеличенным объемом сточных вод, выпускаемых за один раз (к примеру, бассейн).
4. Возле дома функционируют очистные сооружения. Здесь вентиляционные трубы позволят избавиться от запаха газов (разлагающаяся органика).

Следовательно, фановая труба в многоэтажном доме устанавливается в 100% случаев, поскольку здесь действует по множество санузлов.

В многоэтажках, где каждая квартира имеет водопровод и канализацию, установить фановую трубу просто необходимо

Установка фановой трубы в частном доме по действующим нормам необязательна. Но, без этого не обойтись, если планируются увеличенные разовые стоки (к примеру, несколько туалетов и душевых), которые способны перекрыть стояк.

В домах устанавливаются сливные отверстия, диаметры которых достаточно малы (50…70 мм), чтобы перекрыть стояк (110 мм), если используется только один предмет сантехники. Да и подключение стирального агрегата не сильно повлияет на его заполнение. Вот почему фановая труба в частном доме устанавливается по желанию владельца.

Условия для установки фанового стояка

Согласно действующим строительным нормам 2.04.01-85*, и в частности разделу «Внутренний водопровод и канализация зданий», такой элемент, как фановая труба, в обязательном порядке монтируют в следующих случаях:

1. В одноэтажных постройках, если в них предусмотрены бассейны и другие сооружения, которые способны выдавать разовые порции стоков больших объемов.
2. При обустройстве канализационных стояков, собранных из труб диаметром в 50 мм.
3. В малоэтажных домах при условии, что каждый из этажей оборудован системой водоснабжения и отведения стоков.

Определить, требуется ли монтаж фанового стояка под конкретные условия, проще всего, ориентируясь на максимальный объем разовой порции стоков.

Монтаж фанового стояка необходим, если поток стоков способен даже на короткий временной период полностью перекрыть проходимость вертикально установленного стояка

В многоэтажных домах, где на каждый этаж и в каждую квартиру подведены коммуникации, монтаж фанового стояка является неукоснительным условием. Стояк в этом случае выводится на крышу здания.

Особенности монтажа фановой трубы

Внутреннее устройство канализационной системы, основные функции которого состоят в отводе сточной воды в центральный стояк, имеет отличную вентиляцию, если при её обустройстве была установлена фановая труба.

При этом если планируется сооружение канализационной вентиляции своими руками, то важно знать определённые правила проведения работ подобного рода. В процессе покупки расходных материалов важно проследить за тем, чтобы диаметры центральной канализационной и фановой трубы совпадали и составляли не менее 110 мм

В процессе покупки расходных материалов важно проследить за тем, чтобы диаметры центральной канализационной и фановой трубы совпадали и составляли не менее 110 мм

Наружная часть стояка должна размещаться в хорошо проветриваемом месте, чтобы неприятные запахи, источаемые сточными водами, моментально и без каких-либо препятствий рассеивались в атмосфере

В процессе покупки расходных материалов важно проследить за тем, чтобы диаметры центральной канализационной и фановой трубы совпадали и составляли не менее 110 мм. Наружная часть стояка должна размещаться в хорошо проветриваемом месте, чтобы неприятные запахи, источаемые сточными водами, моментально и без каких-либо препятствий рассеивались в атмосфере

Наружная часть стояка должна размещаться в хорошо проветриваемом месте, чтобы неприятные запахи, источаемые сточными водами, моментально и без каких-либо препятствий рассеивались в атмосфере

Наружная часть стояка должна размещаться в хорошо проветриваемом месте, чтобы неприятные запахи, источаемые сточными водами, моментально и без каких-либо препятствий рассеивались в атмосфере.

Для улучшения циркуляции воздушных потоков, начальную часть канализации располагают в теплом помещении, в то время как конечную на улице. Благодаря этому достигается оптимальный перепад температуры и давления, за счёт чего неприятные ароматы максимально быстро выводятся за пределы помещения.

Неприятный аромат в санузле может появляться из-за того, что на санитарно-технических приборах были установлены сифоны несоответствующего малого диаметра. В таких сифонах вода выполняющая функцию обратного клапана быстро высыхает, открывая беспрепятственный доступ запахам из канализационной системы внутрь здания.

Для решения проблемы используется фановая труба, которая позволяет достичь следующих эффектов:

• благодаря разряжению внутри стояка неприятный запах поднимается и выводится за пределы помещения;
• при высыхании воды в сифонах потоки воздуха из канализации по-прежнему будут выводиться на улицу, а не в дом.

Фановую трубу фактически можно считать продолжением центрального стояка канализационной системы. При этом её изготовление, возможно, своими руками для чего подойдёт стандартная пластиковая канализационная труба с подходящим диаметром.

Правила вывода трубы вентиляции за пределы помещения

Основной задачей бытовой внутридомовой канализационной системы является транспортировка стоков из помещения в центральную городскую канализацию. Для увеличения эффективности её работы обязательно необходима качественная вентиляция.

Вертикальная конструкция фанового стояка обязательно должна быть выведена на крышу здания. Категорически противопоказано выводить её в чердачное помещение

Для правильного монтажа фановой трубы важно придерживаться определённых правил

1. При выводе фанового стояка за пределы крыши необходимо чтобы её край возвышался над верхней точкой здания не менее чем на полметра. Если чердачное помещение или крыша используется для бытовых нужд, длина стояка увеличивается до 3-м.
2. Сечение фановой трубы должно полностью соответствовать диаметру центрального канализационного стояка.
3. С помощью одной вентиляционной системы можно обслуживать несколько канализационных стояков.
4. Категорически противопоказано выводить такую систему с вентиляцией воздуха или дымоходом отвода продуктов горения.
5. Конец фановой трубы, выведенный над крышей, должен находиться не ближе четырёх метров от самого ближнего балкона или окна.

Для канализационного стояка, выведенного за пределы крыши не нужны какие-либо дополнительные вытяжные устройства. А, точнее, их использование может привести к появлению конденсата, который при минусовых температурах замерзает, перекрывая выходное отверстие.

Нормы проектирования

Рассматриваемая конструкция — продолжение стояка. Поэтому она сооружается из таких же каналов. Их наиболее популярный показатель сечения — 110 мм. Сверху конструкции монтируют «грибок». Он нужен для недопущения проникновения дождя или снега в стояк. В общем виде основные нормы указаны в СНиП 2.04.01-85.

Чтобы правильно монтировать фановый канал следуйте таким правилам:

• показатель диаметра прибора выбирайте не меньше размера сечения стояка;
• деталь монтируют на крыше на высоте не меньше, чем тридцать сантиметров от конька;
• запрещено соединять вентилируемую канализационную конструкцию с иными системами вентиляции в доме;
• деталь располагают вдали от окон;
• часть канала, проходящего через чердак, обязательно утепляют;
• категорически нельзя делать вывод конструкции под свес кровли, поскольку это приведет к ее поломке в зимний период.

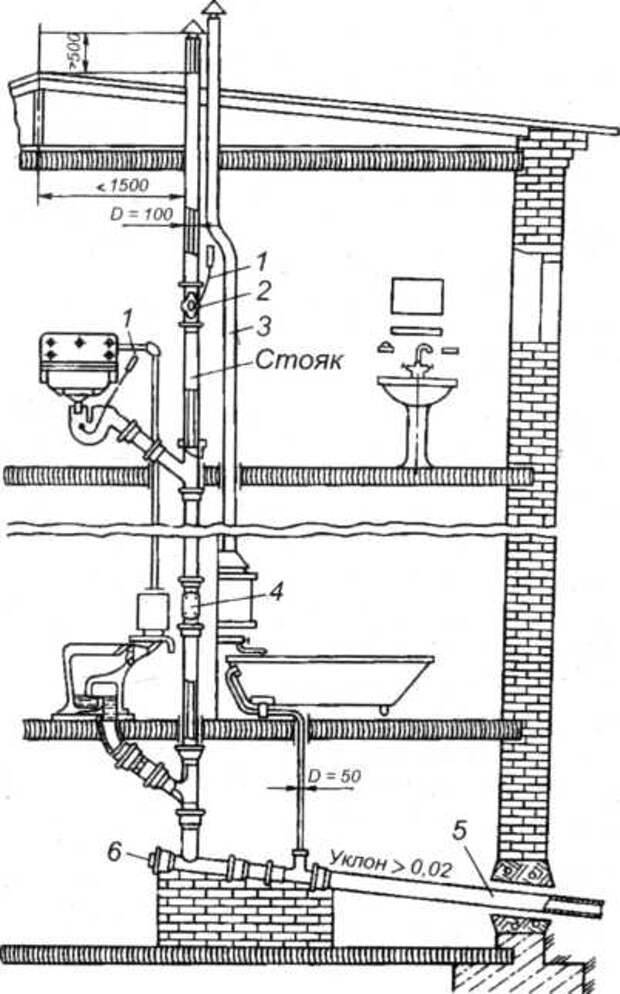

Чтобы поставить фановый канал подготовьте его схему. Ниже вы сможете увидеть ее пример в общем виде.

Ознакомьтесь с участками схемы:

• A — сечение 100 мм (унитаз и биде);
• B — размер 50 мм (стиралка, раковина, ванна, душевая кабинка);
• C — сечение 50 мм (посудомоечная машинка и раковина).

Подготовить проект фановой конструкции можно своими силами. Чтобы справиться с задачей нужно обладать минимальными инженерными познаниями и внимательно изучить требования СНиП 2.04.01-85. Ниже поговорим более детально о том, что нужно учесть на этапе подготовке проекта.
Показатель уклона внутренней канализации, согласно СНиП 2.04.01-85, должен быть:

• для каналов с сечением 50 мм — три сантиметра на метр;
• для конструкций 85-100 мм — два сантиметра на метр.

Значение уклона для ответвлений размером до полутора метров равняется пятнадцати сантиметрам на один метр. Монтировать каналы нужно прямолинейно. Не должно быть уклона горизонтальной части. Менять направления каналов можно посредством специальных фасонных частей.

Для объединения нескольких стояков допускается использование одного фанового. Изменяйте направление каналов выше участка, на котором стоит последний подключенный к стояку сантехнический прибор.

Чтобы состыковать 2-3 канала применяйте тройник. Его монтируют под углом от сорока пяти до ста тридцати пяти градусов. Менять направление канала нужно лишь посредством специального отвода, размещаемого под углом сто тридцать пять градусов.

Нижнюю часть фановой конструкции желательно размещать в теплом месте, а верхнюю в холодном. Это позволит сделать уровень тяги оптимальным.

Стоимость монтажа вентилируемого канала в многоэтажном доме зависит от множества факторов. В первую очередь от количества нужных материалов, их качества, и сложности выполнения монтажа. Установка фановой конструкции в среднем стоит 5-7 долларов США за один погонный метр. В стоимость выполнения работы может войти создание штроб, монтаж хомутов и демонтаж старых конструкций.
