Фанера: размеры листа и толщина, виды, цена, характеристики

Виды

Ламинированная фанера различается следующими параметрами:

размерами листа и толщиной;
типом поверхности;
древесиной, из которой выполнен шпон.

Ниже подробней ознакомимся со всеми видами этого материала.

Фанерные листы 1220х2440 мм

Размеры

Размеры ламинированной фанера и ее толщина могут быть разными, однако, они находятся в следующих пределах:

Параметры	Значение
Длина	244 – 300 см
Ширина	120-150 см
Толщина	9-40 мм
Вес	от 18 до 80 кг/лист

Влагостойкая ламинированная фанера 27 мм

Следует отметить, что толщина ламинированной фанеры является одним из наиболее важных параметров, так как от нее зависят следующие свойства материала:

прочность;
гибкость;
устойчивость к механическим нагрузкам;
вес.

Кроме того, от толщины зависит и цена листов. Так ламинированная фанера 9 мм стоит значительно дешевле, чем, к примеру, аналогичные плиты толщиной 30 мм.

Варианты ламинированной поверхности листов

Тип поверхности

Согласно ГОСТ на ламинированную фанеру № 53920-2010, пленка на ее поверхности может быть образована следующими химическими веществами:

фенолом – это смола, выполненная на основе формальдегида и фенола;
меламином – данное вещество образовано прессованными меламиноформальдегидными смолами;
ПВХ – представляет собой прозрачную или непрозрачную полихлорвиниловую пленку невысокой токсичности.

Кроме того, в зависимости от текстуры, поверхность листов может быть следующих типов:

SP – под покраску (существует специальная инструкция по покраске ламинированной поверхности);
F – гладкой;
W – тисненой (сетчатой).

Плиты с тисненой поверхностью

Тип древесины

В зависимости от типа древесины, из которой выполнен шпон, материал можно условно поделить на два вида:

фанера из шпона хвойных пород – является более дешевым вариантом. К недостаткам древесины относится мягкость, но зато такой шпон сам по себе устойчив к воздействию влаги благодаря большому содержанию смолы в структуре. Стандартный размер листа ламинированной фанеры из хвойных пород составляют 1220-2440 мм;
из шпона лиственных пород – как правило, под лиственными породами подразумевается береза. Такая фанера больше всего ценится благодаря твердости и прочности, кроме того, толщина березового шпона меньше хвойного. Стандартный размер таких листов составляют 1500×3000 мм.

Страна производитель

В последнее время так повелось, что свойства материала зависят и от страны производителя.

На рынке чаще всего можно встретить следующую фанеру:

финскую – является наиболее дорогой, но, в то же время и наиболее прочной. При использовании в строительстве этот материал способен выдерживать более сотни циклов заморозки;
российскую – как правило, выполнена из березы. В процессе ее изготовления соблюдаются все стандарты качества. Однако, некоторыми характеристиками она уступает финской, в частности, способна выдержать лишь 60 циклов заморозки/разморозки;
китайская – в качестве материала для нее может использоваться деревянный шпон разных пород, таких как тополь, ольха, эвкалипт и пр. Эта фанера наименее прочная, кроме того, в ней, как правило, завышено содержание формальдегидов. Единственным ее достоинством является низкая стоимость.

Вот, собственно, и все виды ламинированной фанеры, которые в последнее время можно встретить в продаже.

Обшитые ламинированной фанерой кузова грузовиков

Применение и толщина фанеры

Общая толщина строительного сырья напрямую зависит от числа слоев шпона. При этом параметры строганого шпона составляют 3,5-4 мм, лущеного – 1 мм. Соединяются слои под прессом так, чтобы древесные волокна по направлению не совпадали. Благодаря этому материал не деформируется впоследствии из-за механических воздействий.

Безопасность фанеры, а также устойчивость к влаге, определяется особенностями клеящего состава:

ФСФ – на основе фенолформальдегидных смол, применяется для наружной отделки, обустройства нежилых помещений, толщина листов фанеры — от 4 до 40 мм.
ФК – на основе карбамидоформальдегидных, формальдегидных смол, подходит для работ в сухих помещениях, толщина – от 3 до 24 мм.
ФКМ – на основе меламиновых смол, безопасность и влагоустойчивость находятся на среднем уровне.
ФБА – на основе альбуминоказелинового клея, не любит влагу, отличается экологической чистотой, толщина — от 3 до 8 мм.
ФБ – на основе бакелитового клеевого состава, выдерживает сложные условия, высокие температуры, повышенную влажность, механические воздействия, толщина 7-70 мм.

Отклонения толщины покрытия фанеры находятся в следующих пределах:

Номинальная толщина фанеры	Количество слоев, не менее	Шлифованная фанера	Не шлифованная фанера
Предельное отклонение	Разнотолщинность	Предельное отклонение	Разнотолщинность
3	3	+0,3 -0,4	0,6	+0,4 -0,4	0,6
4	3	+0,3 -0,5		+0,8 -0,4	1
6,5	5	+0,4 -0,5		+0,9 -0,4
9	7	+0,4 -0,6		+1,0 -0,5
12	9	+0,5 -0,7		+1,1 -0,6
15	11	+0,6 -0,8		+1,2 -0,7	1,5
18	13	+0,7 -0,9		+1,3 -0,8
21	15	+0,8 -1,0		+1,4 -0,9
24	17	+0,9 -1,1		+1,5 -1,0
27	19	+1,0 -1,2	1	+1,6 -1,1	2
30	21	+1,1 -1,3		+1,7 -1,2

Отклонения по ГОСТ минимальны и невооруженным глазом не заметны. Вы можете выбрать фанеру со средней влагостойкостью ФК или с повышенной — ФСФ.

Показатели строительного материала по уровню устойчивости к влаге:

Характеристика материала	Фанера бакелизированная марок ФСБ (ГОСТ 11.539-89), БСФ, БФВ-1 (ГОСТ 11.509-65)	Фанера березовая авиационная марок БП-А, БП-В, БС-1 (ГОСТ 102-75)	Фанера строительная марок ФСФ, ФБА, ФК (ГОСТ 3916-69)
Плотность, кг/м3	Около 1000	500-650	Зависит от вида древесины
Влажность, %	8	8
Предел прочности при растяжении, Мпа	Вдоль волокон 80	Рубашки 65-80	—
Водостойкость	Высокая	Выше среднего	ФСФ – повышенная, ФБА, ФК – средняя
Толщина листов, мм	5, 6, 7, 10, 12, 14-20, 21-30, 31-40	1, 1,5, 2, 2,5, 3, 4, 5, 6, 8, 10, 12	3, 4, 6,5, 9, 12, 15, 18, 21, 24, 27, 30
Длина и ширина	7700×1550	1000-1525×1550	2400-1220×1550

По обработке материал бывает гладким (Ш1), нешлифованным (маркировка НШ), шлифованная с обеих сторон (Ш2).

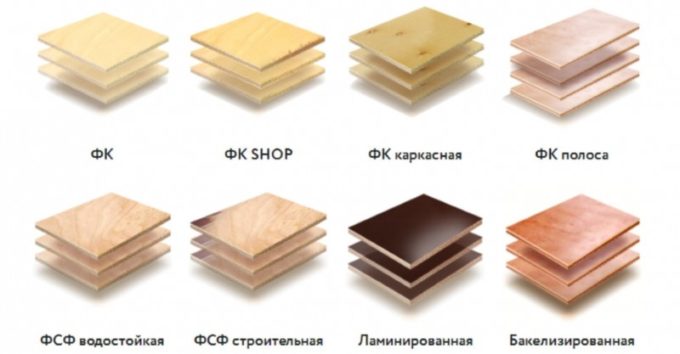

Виды фанеры по клеящему составу

Следующий аспект, по которому происходит разделение фанеры, тип применяемого для склеивания слое состава.

В зависимости от клеющего состава фанера бывает:

ФБА.

Такая фанера производится с использованием альбуминоказеинового клея. Фанера ФБА является экологически чистым материалом и неводостойка. Такая фанера может использоваться для любых целей при низких показателях влажности.

ФК.

Фанера типа ФК выпускается на карбамидном клеящем составе. Фанера обладает низкой способностью к влагоустойчивости. Сырьевые компоненты фанеры ФК не выделяют вредных веществ, материал абсолютно экологичен, поэтому его можно использовать для внутренних работ в жилых помещениях и детских учреждениях.

ФКМ.

В процессе производства данного вида фанеры применяется меламиновый клей. Фанера обладает средними показателями по влагостойкости. Клеящий состав содержит небольшое количество вредных веществ. Фанеру ФКМ можно применять в условиях небольшого уровня влажности и там, где нет строгих ограничений по токсичности материалов.

ФСФ.

Фанера типа ФСФ обладает отличными показателями по влагоустойчивости. Однако, при ее производстве используется фенолформальдегидный клеящий состав, который обладает достаточно большим количеством вредных веществ. Применение фанеры ФСФ в жилых помещениях, а также для производства мебели крайне нерекомендовано из-за высокого риска нанесения вреда здоровью людей.

ФБ.

Данный вид фанеры получают путем пропитки листов шпона бакелитовым клеем. Фанера ФБ обладает превосходными показателями по влагостойкости, а также способна «работать» в условиях воздействия агрессивных сред. Такую фанеру можно применять в сложных климатических условиях (при низких или высоких температурах), она прекрасно выдерживает воздействие морской воды, различных микроорганизмов, кислот и щелочей. В свою очередь бакелитовая фанера подразделяется в зависимости от состава смол (ФБС, ФБВ) и типу проклейки.

Бакелитовая фанера ФБС выполнена с пропиткой спирторастворимыми клеями, обладает высокой влагостойкостью и бывает следующих видов:

фанера бакелитовая ФБС – самый качественный класс данного материала благодаря пропитке все слоев бакелитовым спирторастворимым клеем;
фанера ФБС1 обладает немного худшим качеством. Технология производства данной фанеры предусматривает промазывание, а не пропитку, слоев шпона;
класс ФБС1А обладает наименьшим качеством среди бакелитовой фанеры на спирторастворимых клеях. Здесь клеящим составом промазывают только продольно расположенные слои шпона.

Следующий подвид бакелитовой фанеры – ФБВ

, выполненной на водорастворимых клеящих составах. Фанера ФБВ бывает двух видов: ФБВ (где внутренние слои шпона промазываются, а внешние подвергаются пропитке клеями) и ФБВ1 (где все слои шпона только промазываются клеящими составами). Главное преимущество такой фанеры – отличные прочностные характеристики.

Характеристики, определяющие вес

Для производства фанеры используют шпон нескольких пород деревьев, отличающийся способами получения. Текстура, удельный вес, природная влажность и влагостойкость древесины сказываются на характеристиках шпона, масса которого может отличаться. Толщина шпонового слоя также разнится от одного вида изделия к другому. Поэтому заранее сказать, сколько весит фанера без учета специфики ее строения, невозможно.

Больше всего на вес листа фанеры влияет:

порода древесины (удельный вес березового материала больше, чем хвойного);
толщина;
площадь.

Для склеивания слоев, фиксирования ламинированного покрытия (в случае его присутствия) используют различные виды клеев, среди которых фенолформальдегидный, бакелитовый, казеиновый, меламиновый и другие.

Несмотря на отличия в строении и составе склеивающих средств, основополагающим образом ни одно из них на вес фанеры не влияет. Несущественное значение имеет способ отделки поверхности и качество покрытия, которое может быть на нее нанесено. Даже ламинирование, обеспечивающее самую надежную водостойкую защиту пластин ФСФ или ФСК от внешних воздействий, заметно вес фанеры не изменяет, потому что полимерная пленка имеет совсем небольшую массу.

Элитный товар однороден по структуре и плотности, в отличие от изделий низких сортов, поэтому вес немного зависит от сортности.

Основные особенности и различия видов фанеры

Этот древесный листовой материал изготавливают из древесины березы, сосны, ели, бука, граба, клена, лиственницы.

Древесина для фанеры

Фанера березовая и кленовая используется для изготовления мебели благодаря высоким эстетическим свойствам лицевых слоев. Сосновая и еловая фанера чаще применяется в строительстве: благодаря смолам, содержащимся в хвойной породе, такой материал является дополнительно защищенным от влаги. Листовой материал из других сортов древесины может быть использован для внутренних работ.

Столярные щиты

У такой фанеры для центрального слоя используют древесину более твердых видов, чем для наружных слоев. Разновидностью столярных щитов является комбинированная фанера: у нее разные слои – из разного материала (используется не только древесина).

Влагостойкая фанера

Для ее изготовления используется хвойный и березовый шпон, который склеивается друг с другом

Это позволяет получить материал прочный и устойчивый к влаге одновременно, а также снизить удельный его вес, что важно для кровельных работ. Наиболее устойчивой к влаге является фанера ФБС

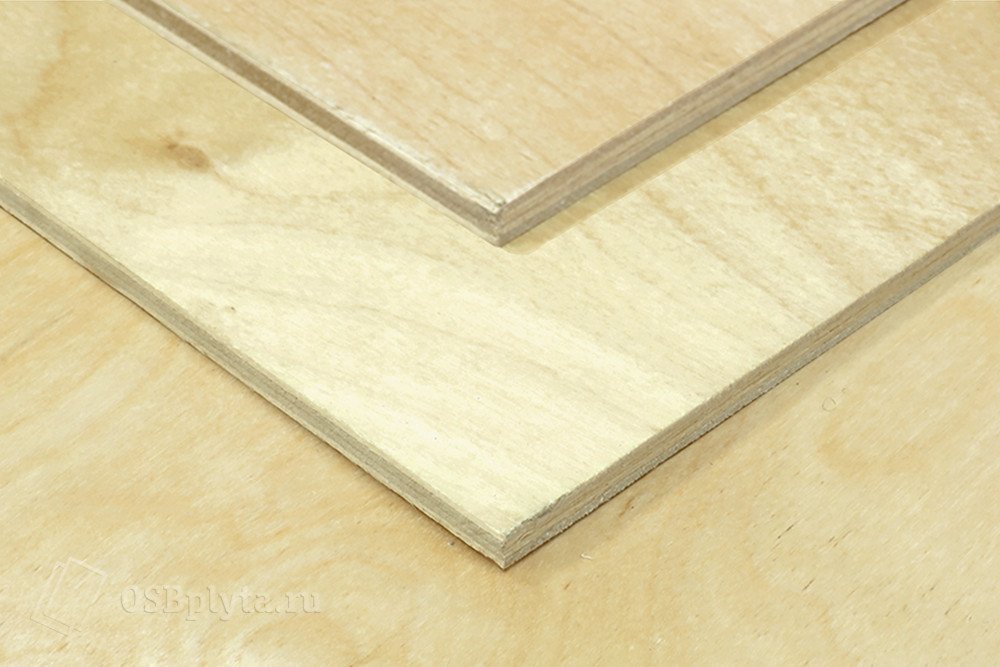

Шлифованная фанера

Такой материал отличается особым качеством поверхности. Она бывает односторонней (маркируется Ш1) и двухсторонней (Ш2). Нешлифованная фанера маркируется соответственно – НШ.

Класс эмиссии фанеры

Эта характеристика означает количество формальдегидных смол, содержащихся в материале. Различают два класса:

Е1 маркируется фанера, у которой формальдегидов – до 10 мг на 100 г сухого материала;
Е2 обозначается листовой материал с показателе содержания формальдегидов – в пределах 10-30 мг/100 г.

Ограничения и допуски по толщине

Стандартные размеры плит определяются по 3 показателям:

толщина;
ширина;
длина.

Более всего клееный шпон разнится именно по первой характеристике. Производители склеивают из березового, хвойного или иного шпона 1,5 и 40-миллиметровые многослойные плиты. Правда, наиболее ходовым товаром на строительном рынке являются листы фанеры толщиной от 3 мм до 3 см. Несмотря на разнообразие габаритов этого материала в поперечнике, производители не должны выходить за рамки определенных стандартами допусков. Фанера, размеры которой будут отличаться от установленных ГОСТом требований, считается бракованной.

Казалось бы, к толщине предъявляются довольно мягкие требования. Так, в производстве 3-миллиметрового листа фанеры допускается его утоньшение или утолщение до 0,4 мм, то есть отклонение от номинала в ту или иную сторону может достигать 13%.

Внешний вид различных сортов фанеры.

Однако стандарт запрещает выпускать стройматериал, в котором разнотолщинность превышает 0,6 мм. Благодаря этому ограничению средняя толщина многослойного шпона выдерживается в приблизительном соответствии номинальной.

Поперечный размер фанеры в 30 мм не должен выходить за рамки допуска от +1,7 до -1,3 мм, а максимальная разница в толщине не должна быть более 2 мм. Большие допуски связаны не с ослаблением требований к более толстым изделиям, а с увеличением количества слоев шпона, из-за которого и может возникнуть такое различие в допустимых отклонениях.

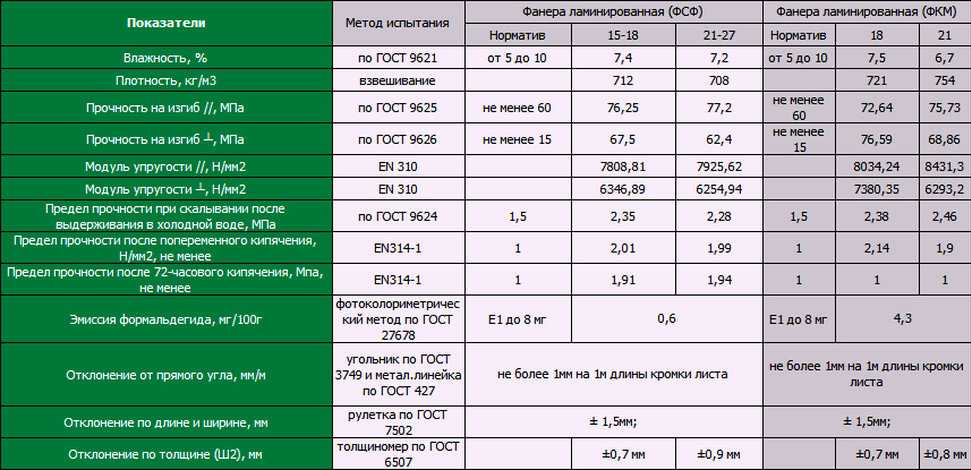

Технические характеристики фанеры

Прочность и плотность фанеры

Прочность фанеры зависит от характеристик исходной древесины и прочности склеивания. На прочность косвенно указывает плотность материала. Как правило, плотность фанеры колеблется в пределах 550—750 кг/м3, то есть, примерно соответствует плотности древесины или несколько превышает ее из-за более высокой плотности смолы, которой скрепляется шпон.

В ГОСТ для обычной фанеры предусмотрены разные уровни плотности – от 300 до 1000 кг. Низкий удельный вес возможен при использовании легкой древесины и «рыхлого» шпона. Утяжеление происходит из-за применения более плотных смол и других особенностей изготовления конкретного вида материала. Например бакелизированная фанера может иметь плотность до 1200 кг/м3. Она же отличается наибольшей прочностью.

Главные, наиболее важные показатели прочности фанеры – это предел прочности при изгибе, прочность удержания крепежа. Прочность фанеры марок ФСФ и ФК на изгиб примерно в 3—4 раза ниже, чем у цельной древесины. Марки ФБС и ФБВ по прочности превосходят исходную древесину. Сопротивление шурупов выдергиванию довольно высоко за счет выраженной слоистой структуры (при установке в пласть) и достигает 6—8 кг на каждый миллиметр длины крепежа.

Экологичность

Экологические свойства фанеры характеризуются ее классом эмиссии. Самая лучшая в этом отношении марка – ФБА. В ней совсем нет синтетических материалов.

Все остальные марки фанеры в той или иной степени являются источниками летучего формальдегида. Для использования в жилых помещениях следует выбирать материалы с классом эмиссии Е1 и ниже. Интересно, что в ГОСТ для ламинированной фанеры предусмотрен только класс Е1.

Биологическая стойкость

Фанера не застрахована от поражения гнилью, синевой (для хвойных пород), плесенью. Однако устойчивость фанеры к биологическому и поражению выше, чем у обычной древесины. Это обусловлено тем, что шпон находится в непосредственном контакте с фенольными или карбамидными смолами, которые частично выполняют функции антисептика. Хвойный шпон имеет более высокую сопротивляемость за счет особенностей древесины. Наибольшей стойкостью обладает бакелизированная фанера.

В любом случае следует учитывать условия эксплуатации материала и выбирать подходящий для них или проводить дополнительную антисептическую обработку.

Горючесть

Фанера относится к сильно горючим материалам. Это обязательно нужно учитывать при ее применении. Повысить огнестойкость конструкций и изделий из нее можно специальной обработкой. Есть и особый, трудно горючий сорт фанеры – ФСФ-ТВ.

Влагостойкость

Влагостойкость наиболее популярных сортов ФСФ и ФК демонстрирует испытание на расслоение листа, которое проводится после сильного увлажнения. Фанеру ФК перед испытанием вымачивают в воде в течение 24 часов, марка ФСФ подвергается кипячению в течение часа, а по согласованию с заказчиком – в течение 6 часов. Марки ФБС и ФБВ также подвергаются часовому кипячению.

После обработки водой и высушивания предел прочности на скалывание по клеевому слою для разных марок составляет:

ФК и ФСФ – от 2 до 10 кгс/см2 (0,2—1 МПа);
ФБВ – 14,7 кг/см2;
ФБС – 17,6 кг/см2.

Марка ФБС подходит для тропического климата и других сложных условий.

Изоляционные свойства

Фанера может использоваться в составе внешних ограждающих конструкций. При таком применении учитываются ее изоляционные качества.

Проницаемость для влаги.

Любая фанера способна впитывать воду, и потому проницаема для влаги. Однако влагопроницаемость материала имеет капиллярный характер и зависит от типа пропитки. В любом случае, при увлажнении одной стороны влага проникнет на противоположную и может передаваться на смежные слои ограждающей конструкции.

Теплопроводность.

Теплопроводность фанеры зависит от ее плотности и может колебаться от 0,09 до 0,25 Вт/(м∙К). Для самых используемых марок теплопроводность материала близка к древесине.

Паропроницаемость.

Проницаемость для водяного пара – важный параметр, который учитывается при расчетах многослойных конструкций, ограждающих помещения с искусственным микроклиматом.

Паропроницаемость фанеры примерно втрое ниже, чем проницаемость древесины в направлении поперек волокон, и впятеро ниже, чем проницаемость кирпичной кладки. Это свойство в некоторых случаях можно использовать для пароизоляции стен изнутри, и обязательно нужно учитывать при использовании фанеры для внешней обшивки.

Деление по типу древесины

По типу древесного шпона, выделяют три вида: березовая, хвойная и комбинированная. При этом, смотрят только на состав внешних слоев.

Березовая

Из лиственных пород

Березовая относится к лиственному виду строительной фанеры. Шпон из коры березы – очень прочный и плотный материал, который имеет однородную структуру.

Плотность такой фанеры примерно 650 кг/м3, т.е. лист такого материала на 20% прочнее, чем аналогичный из другого вида древесины, но, в ней совсем не присутствуют природные смолы, и она стоит дороже.

Применяется, в основном, там, где требуются уникальные свойства дерева: прочность и легкость. Это, прежде всего, масштабное и частное строительство, а также, вагоностроение, автомобильная промышленность, судостроение, упаковочное производство.

Хвойная

Из хвойных деревьев

Слои такой фанеры производятся из коры хвойных деревьев (в России, в основном, делают из ели и сосны). Она не такая прочная, как березовая, но зато, весит на 20% меньше, содержит в составе древесины природные смолы, которые естественным образом защищают от гниения и сырости, а также, имеет красивый рисунок поверхности, и стоит дешевле, чем лиственная.

Т.к. основные преимущества этой фанеры – цена, вес и красивая поверхность, то ее больше используют в частном строительстве (кровля, перегородки, настилы, внешняя и внутренняя отделка и т.д.), а также, для создания предметов декора и в дизайне.

Комбинированная

Из различных пород древесины

Слои комбинированной фанеры могут состоять из разных сортов древесины, как хвойных, так и лиственных. По качественным характеристикам она ближе к березовой, но стоит дешевле. Используется как в строительстве, так и в мебельном, упаковочном производстве и т.д.

Фанера: размеры листа, толщина

Для разных работ может быть удобнее листовой материал различных размеров. И фанера не исключение. Выпускается она в разных размерах, которые принято делить на стандартные и нет. Стандартные прописаны в ГОСТах (ГОСТ 3916.1-96), нестандартные выпускают под заказ — для крупных компаний или те форматы, которые более востребованы в рознице. Обычно лист фанеры имеет вид прямоугольника, но может быть и в виде квадрата.

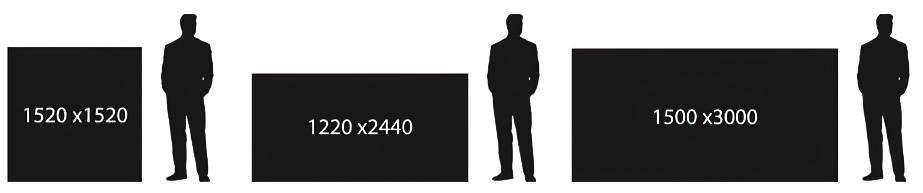

Есть фанерные листы прямоугольные и квадратные

Стандартные размеры фанеры

Вообще, разные виды фанеры описываются разными ГОСТами (ГОСТ 2707, ГОСТ 20907, ГОСТ 102-75, ГОСТ 3916.1-96) и в них прописаны разные сетки размеров.

В различных нормативах стандартные размеры могут отличаться

Наиболее ходовые малоформатные листы фанеры имеют следующие стандартные размеры:

1220*1220 мм;
1525*1220 мм;
1525*1525 мм.

Небольшие листы фанеры хороши тем, что с ними можно работать без помощников. Но большое количество швов — не есть хорошо.

Согласно ГОСТ 3916.1-96, допускается изготовлять фанеру нестандартной длины по согласованию изготовителя с потребителем.

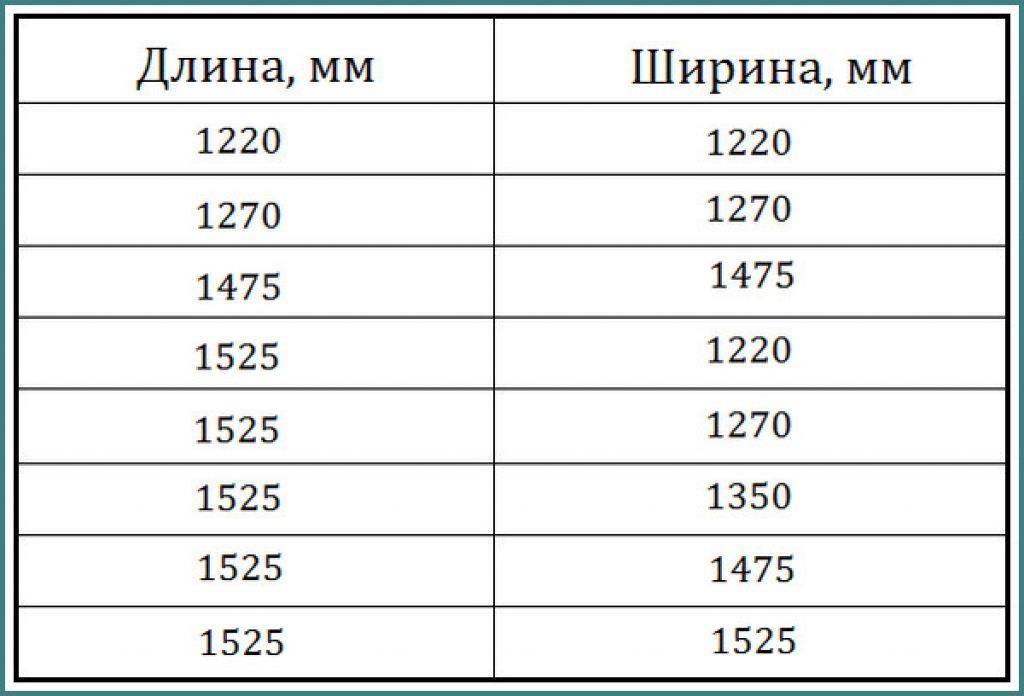

Размеры фанеры согласно ГОСТ 3916.1-96

В теории, комбинации из указанного перечня могут быть любыми. На практике их намного меньше.

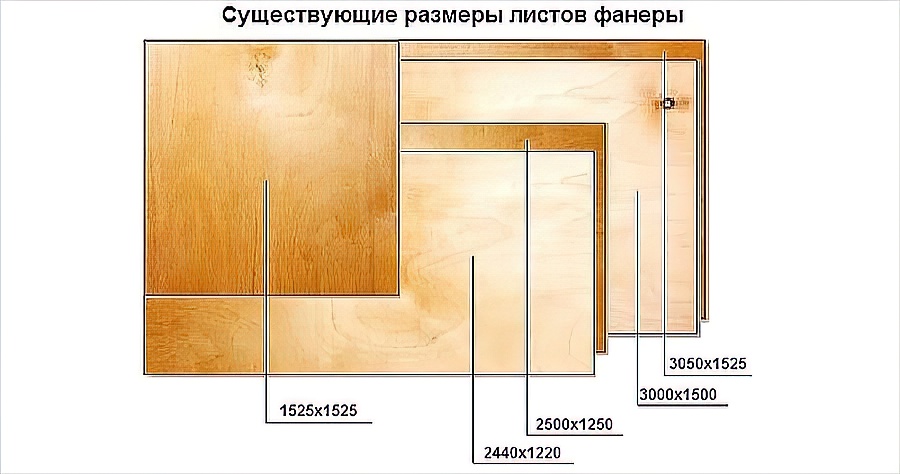

Большеформатные

В некоторых случаях удобней использовать листы фанеры большого размера — стыков становиться значительно меньше. Чаще всего применяется большеформатная фанера следующих размеров:

1830*1525 мм;
3050*1525 мм
3000*1500 мм;
2500*1250 мм;
2440*1220 мм.

Фанера: размеры и толщина нормируются большим количеством нормативов

Порядка в нормативах никто не навел, так что теоретически можно встретить практически любой размер из тех, которые вписываются в один из них. Так, например, согласно ГОСТ 102-75:

Длина фанерного листа может быть от 1000 мм до 1525 мм. Шаг изменения длины составляет 25 мм.
Ширина может быть от 800 мм до 1525 мм с таким же шагом градации — 25 мм.

Причем максимально отклонение по длине и ширине составляет 4 мм. Толщина фанеры может быть от 1 мм, но это редкая «авиационная» марка. Обычная выпускается толщиной от 3 мм до 30 мм, но можно найти и до 40 мм. Допустимая погрешность в размерах по толщине — 0,5 мм.

Есть стандарты, регламентирующие размеры хвойной и лиственной фанеры

Если проштудировать более поздний стандарт 3916.1-96, в нем указывается другая сетка размеров фанеры с конкретным перечислением возможных значений (см. таблицу выше).

Толщина

С толщиной фанеры примерно такая же картина: при желании можно найти от 1 мм до 40 мм толщиной. Не исключена возможность, что есть и более толстые варианты. Но чаще всего встречаются плиты толщиной от 6 мм до 27 мм.

Толщина фанеры лиственной и хвойной, слойность и допустимые отклонения для шлифованных и нешлифованных плит

Кстати, интересно, в любом из стандартов прописано максимально допустимое отклонение — 0,5 мм

Что, принимая во внимание не всегда большую цифру, не так уж и мало. И это отклонение может значительно усложнить монтаж материала на пол. Разницу приходится корректировать тонкими подкладками, или, если она небольшая — сошлифовывать на стыках шлифовальной машинкой

Разницу приходится корректировать тонкими подкладками, или, если она небольшая — сошлифовывать на стыках шлифовальной машинкой.

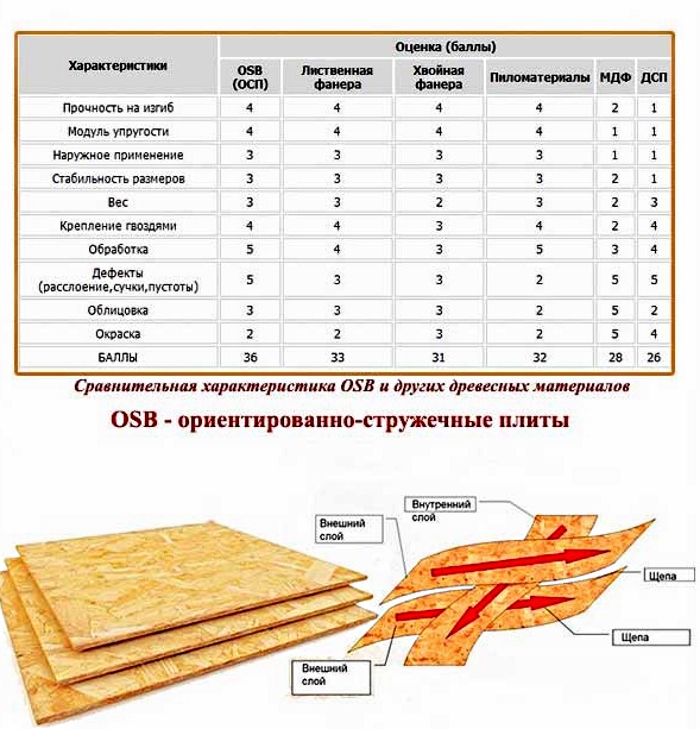

Что лучше OSB или фанера

Ориентировочно-стружечная плита постепенно вытесняет фанеру. Хотя ОСБ, как правило, тоньше фанеры, считается, что первый материал крепче.

В таблице представлены параметры, которые объединяют и рознят их:

Фанера	OSB
От 3 до 10 слоев спрессованы	4 слоя соединены горячим прессованием
Основа – это шпон из любой древесины	Используются стружки только хвойных деревьев
Обычно листы имеют большие размеры	Листы имеют средний размер
Самый высокий класс не боится влаги и является максимально прочным	Листы высокого класса обладают повышенной износоустойчивостью, не боятся влаги

Оба материала могут быть использованы при производстве мебели, а также для укладки чернового пола. При этом фанера в отдельных случаях способна послужить и верхним напольным покрытием (например шпонированная или бакелитовая ее разновидности). Сравнивать эти материалы и находить среди них лучший невозможно по той причине, что ОСБ можно считать осовремененной копией фанеры.

Какие бы производные стружечных плит ни появились, полностью обойтись без фанеры человек не сможет. Эта плита до сих пор незаменима во многих этапах строительства, а для лодок, яхт, самолетов и поездов пока не придумали таких же аналогов, которые были бы хоть чем-то лучше фанеры.

Виды по степени обработки поверхностей

Фанеру классифицируют по методу обработки поверхности древесины:

Нешлифованные. Они отличаются низкой стоимостью и используются для черновых работ. На поверхности нешлифованных листов присутствует большое количество внешних дефектов.
Шлифованные с 1 стороны. Они имеют гладкую поверхность. Из них изготавливают фурнитуру и несущие стены.
Шлифованные с 2 сторон. Необходимы при создании межкомнатных перекрытий и основ для пола.
Ламинированные. Они шлифуются и покрываются водонепроницаемой пленкой. Они предназначены для внутренней отделки фургонов.

Наиболее дорогими являются ламинированные фанерные листы, потому что они обладают декоративными свойствами и имеют высокую прочность.

Виды и стандартные размеры фанерных листов
