Правила монтажа фальцевой кровли
Монтаж фальцевой кровли не предусматривает крепление сквозь лист металла, поэтому крыша получается без технологических отверстий. Картины соединяют друг с другом по краям, а к обрешетке крепят с помощью кляммеров. Это удобно, если ширина листов, из которых собирают картину, составляет 50-60 см. Самый распространенный размер оцинкованного листа — 1 х 2 м, поэтому его разрезают вдоль на две равные полосы, размером 0,5 х 2м. Стальные листы нужно резать ножницами или гильотиной, но ни в коем случае не болгаркой. Затем необходимое количество листов (оно зависит от длины ската) соединяют в картину с помощью лежачих фальцев. Загибают фальцы в сторону уклона крыши.
При монтаже в разных случаях используют или молотки, или закаточную машину (механизированный крепеж)
Из стального листа нарезают детали для крепления — кляммеры (полоски шириной 50 и длиной 150 мм). Эти подготовительные работы выполняют на земле. Уменьшить продолжительность и трудоемкость процесса можно, купив готовые кровельные листы заводского производства. У них замки гарантированно ровные и одинакового размера.
Принцип монтажа

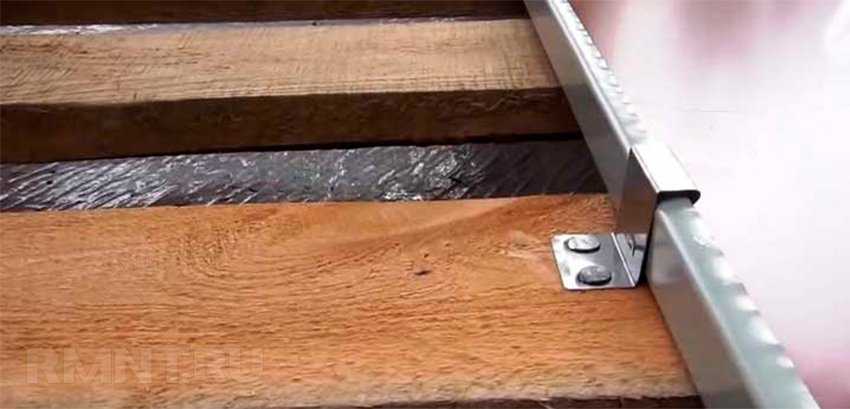

После этого на крыше вертикально, с шагом 50 см прибивают кляммеры. Картины поднимают на крышу, свободный конец кляммера заводят в боковой замок, которым они соединяются друг с другом, и закатывают двойным стоячим фальцем.
Плохой пример. На необработанных стальных листах со временем образуется коррозия, поэтому их необходимо защищать — или специальным покрытием (в заводских условиях), или окрашиванием (после монтажа)

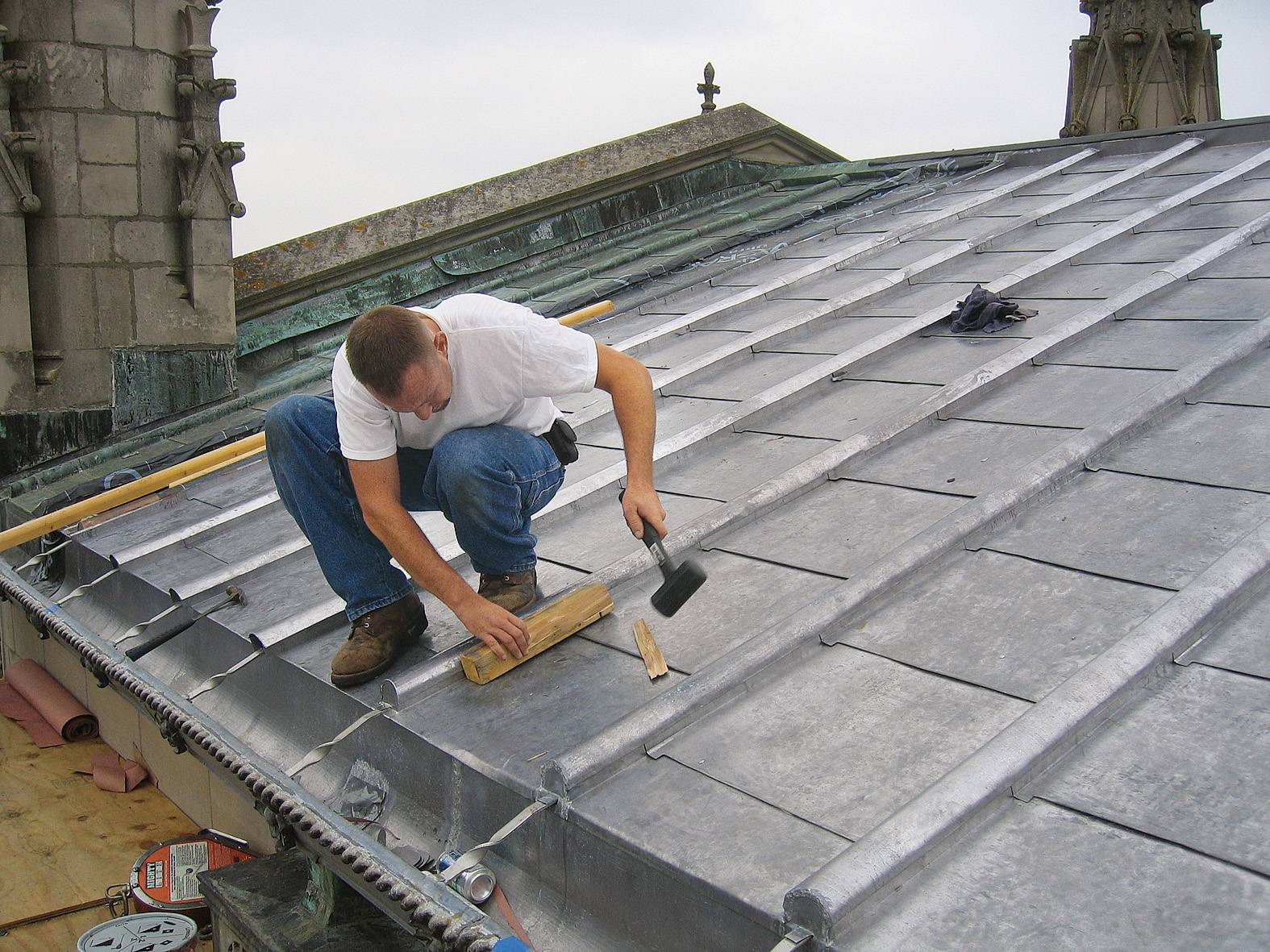

Для выполнения этой операции вручную потребуются лишь два молотка и крепеж, а при механизированном крепеже молотки заменит специальная закаточная машина. Эта технология монтажа позволяет не только соединить части кровли, но и прикрепить их к крыше.
Метки: Кровельные материалы, материалы для скатных крыш, монтаж фальцевой кровли, Фальц, Фальцевая кровля, фальцевое покрытие
Фальцекаточные станки: для больших и малых площадей
Для производства и монтажа фальцевой кровли необходим мобильный кровельный станок. Его производят для проката картин и закрытия двойного фальца:
Например, в России такие станки производит компания «Мобипроф», хотя пользуются спросом и такие западные аналоги, как Wuko lock’n’rolle.
Для работы с крышей обычного загородного частного дома тоже есть смысл использовать современное оборудование, которое значительно повышает итоговое качество кровли. Но почему-то до сих пор большинство бригад работает по старинке, при помощи традиционной киянки и молотка.
Логичнее взять нужный инструмент в аренду на несколько дней, и тогда швы на кровле будут идеально ровными и надежными. Тем более, что обычно станок способен производить фальцевую кровлю из любого кровельного металла, будь то медь, сталь или алюминий.
Итак, давайте рассмотрим внимательно, что это за инструмент. Сегодня на российском рынке фальцезакаточная машинки предоставлены 7-ю производителями. Это говорит о возможности хорошего выбора.
Например, электрическая фальцезакаточная машинка соединяет и закрывает профилированные панели с двойным стоячим фальцем. Причем делает она это в один проход, быстро перемещаясь по фальцевому шву прямо на кровле.
Учитывайте также такой момент, что европейские фальцепрокатный станки обычно рассчитаны на высоту фальца в 25 мм, а американское оборудование- на 38 мм. Тут уже вам нужно подумать и прочитать совместимость приобретенного оборудования.
Дело в том, что у некоторых машин можно регулировать высоту ножек, а для других придется отдельно заказывать такие ножки под 38 мм (дополнительные затраты, как никак). К слову, для ручных маленьких машин вопрос высоты фальца не важен.
Само мобильное профилированное оборудование устанавливают прямо на месте кровли и изготавливают цельные панели под двойной стоячий фальц
Здесь важно приобрести действительно качественную машинку
В противном случае монтажники умудряются разрезать панели по длине на несколько частей, а потом состыковать эти части заклепками, что абсолютно неправильно. Так в итоге получаются крыши из дорогих материалов, как цинк или медь, но с большими проблемами в плане герметичности.
Вот пример работы такой машинки:
https://youtube.com/watch?v=eDOnUZp3Up8
Механические машинки для закрытия фальца обходятся дешевле, да, и работать с ними вы будете вынуждены медленнее. Также всегда существует человеческий фактор – риск просто недожать фальц.
В комплект станков Мобипроф включены две машинки для соединения панелей двойным стоячим фальцем. Легким движением нужно переместить первую машинку для того, чтобы изготовить г-образные фальц, а затем вторую машинку для образования самого фальцевого соединения.
У таких машинок есть специальная регулировка степени зажатия фальца, что очень важно для работы с металлом разного типа. При этом швы закрываются достаточно быстро, почти так же, как и с электромеханическими машинами
Устройство Wuko lock’n’rolle применяется для закрытия фальца и панели с двойным стоячим фальцем
Ими удобно работать в любом направлении, но придется держать саму машинку обеими руками, как рубанок. Среди преимуществ назовем небольшую цену и вес
Устройство Wuko lock’n’rolle применяется для закрытия фальца и панели с двойным стоячим фальцем. Ими удобно работать в любом направлении, но придется держать саму машинку обеими руками, как рубанок. Среди преимуществ назовем небольшую цену и вес.
Отдельно отметим такую фальцезакаточная машинку, как Wuko 1006. Она небольшая и легкая, и, пожалуй, единственная, которая может быть применена для монтажа кровли сложной формы, у которой много примыканий и переходов. Сама машинка хорошо закрывает одинарный и двойной Г-образный стоячий фальц.
Отличается она по своему устройству от других моделей тем, что имеет особый механизм закрытия – специальный молоточек, который как бы простукивает фальц (при этом все другие модели этот фальц поджимают роликами). В его работе это заметно: такая машинка движется медленно, иногда оставляет следы на металлы. Но зато прекрасно работает на любом виде стыка и фальца.
Отметим отдельно, что достаточно много фальцезакаточных машинок изначально разработаны для работы с дорогостоящими пластичными металлами. Таковые для закатки оцинковки высокой жесткости просто не подходят.
Есть также специальное оборудование для изготовления фальцевой кровли на радиусных стропилах. Это целые модели машин, которые отличаются между собой ограничением по минимальному радиусу кровли. Поэтому, если приобрести не ту машину, придется еще вооружиться ручным кровельным инструментом, чтобы добивать фальцы.
Посмотрите, как выглядят все эти машинки:
Монтаж фальцевой кровли своими руками: этапы работ и их тонкости
Начнем с того, что определимся с обрешеткой под фальцевую кровлю. В большинстве случаев это либо сплошная обрешетка, либо разреженная, с промежутками между доской не более 400мм (больший промежуток может способствовать прогибанию кровельного материала).
Начать установку кровельного материала можно с любой стороны, но гораздо удобнее делать это слева направо и снизу вверх, если речь идет еще и о продольных швах. Первый фрагмент фальцевой кровли устанавливается вдоль одного из краев крыши – перед тем как установить подготовленный фрагмент кровли, для начала к обрешетке нужно прикрепить кляймер. Этот крепеж устанавливается в два ряда – первый монтируется вдоль бокового края ската, а второй соответственно шагу кровельной заготовки. Как правило, стандартные листы готовой фальцевой кровли имеют ширину 465мм – через такое расстояние и устанавливается второй ряд кляймеров и все последующие. По большому счету, кляймеры можно установить все сразу, но тогда возникает риск их погнуть в процессе работ, поэтому лучше этого не делать.

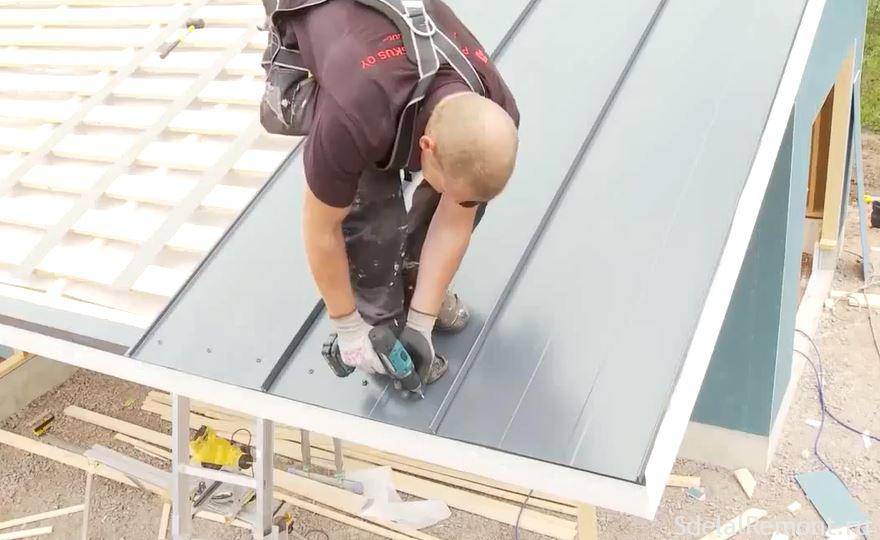

Фальцевая кровля своими руками фото
Дальше на кляймеры защелкивается первый фрагмент – край кровли, а вернее его крепление к обрешетке, сразу можно опрессовать рамками. А дальше все, как говорится, по накатанной – крепим очередной ряд кляймеров (кстати, они монтируются с шагом не более 600мм), на них надевается следующий лист подготовленного металла, после чего опрессовывается предыдущий шов. Практически точно так же обстоят дела и с горизонтальным соединением листового металла – только здесь сначала выполняется горизонтальный стык, а затем и вертикальный. Впоследствии, когда вся кровля будет установлена, монтируются коньки, ветровые рейки и тому подобные элементы.
Эта технология не такая уж сложная, и тонкостей, как вы уже успели заметить, не так уж и много. В заключение добавлю только одно – подходя к решению вопроса, как самостоятельно сделать фальцевую крышу, вариант ручного изготовления замков можно даже не рассматривать. Не потому, что это сложный процесс. Причина тут другая – приобретая готовый профильный металл с изготовленными на заводе замками, вы гарантировано получаете качественную и долговечную кровлю. Пусть это обойдется немного дороже, зато сама сборка пройдет намного проще и быстрее.
Автор статьи Александр Куликов
Основные моменты монтажа
Инструкция по монтажу фальцевой кровли начинается с необходимости выбора обрешетки. Обрешетка может быть выполнена из металлического профиля, доски, деревянного бруса, которые крепятся снизу вверх с определенным расстоянием. Обрешетка должна иметь максимально ровную, без выступов и углублений, поверхность.
Этапы монтажа фальцевой кровли:
Схема этапов монтажа фальцевой кровли.
- На стропильные фермы укладывают изолирующее покрытие. Легкая обрешетка обеспечивает достаточную вентиляцию.
- Обрешетка выполняется с межцентровым расстоянием 400 мм.
- Установка гребня кровельного листа.
- Кровельные листы лучше подавать на крышу по одному.
- Карнизный нащелыник устанавливают до монтажа листов.
- На конек укладывают опорную планку.
- На месте штабеля укладывают опорную планку шатровой крыши .
- Для равномерного, симметричного расположения стыков первый и последний листы обрезают, а затем устанавливают, как показано на рисунке.
- Основание ендовы наглухо обшивают досками.
- После обрезки край заворачивают чуть кверху.
- Листы кровли выравнивают с нахлестом в 40 мм от линии свеса.
- На карнизе и коньке листы крепят к нижней и верхней обрешетке.
- В торцевой часта крепление нащельника и скатов выполняют при помощи шурупов с шайбой и уплотнительной прокладкой.
- Двускатный нащельник крепят шурупами к гребню каждого стыка.
- Снеговые барьеры и кровельные мостки крепят к стыку кровельных листов.
- Продольную стыковку кровельных листов выполняют с нахлестом.
Такие узлы фальцевой кровли, как конек и ребра, просто обязаны быть прямолинейными, а карнизный свес (нижняя доска) – прямой. Обрешетка, если она выполнена из древесины, должна быть пропитана антисептическим средством или окрашена, это продлит срок ее эксплуатации. Карнизы необходимо закрепить вдоль нижних краев скатов перед выполнением монтажа фальцевых листов. При необходимости установки водостока держатель желоба нужно установить перед монтажом карнизов. Также перед началом монтажа фальцевых панелей на обрешетку крепятся ендовы, а по стропилам необходимо уложить пленку.
Перед тем как приступить к монтажу фальцевого покрытия, необходимо выполнить контрольный замер скатов. В прямоугольных скатах должны быть равные диагонали. Нижний замок направляется в сторону монтажа. Исходя из этого, во время подъема листов следует их развернуть, с учетом направления монтажа.
При выполнении продольных стыков листы необходимо крепить снизу вверх. При наличии ската длиной больше 6 метров его нужно делать составным. В обратном случае транспортировка и монтаж листов может вызвать некоторые неудобства. Листы кровли монтируются по длине с нахлестом. При этом с внешней стороны подрезается замок фальца (нижний). Фронтон монтируется так, чтобы был накрыт фальц. Крепится он в нижнюю отгибку с использованием кровельных саморезов, которые имеют уплотнительную прокладку.
Фальцевые кровли кровли отличаются высокой герметичностью и теплоизоляцией.
Конек должен быть установлен на верхней грани скатов, на уже смонтированный настил. Конек может быть фасонный или плоский. При монтаже холодной кровли, которая имеет уклон более 25°, для его крепления применяются кровельные саморезы. В том месте, где крыша примыкает к трубам, слуховым окнам или стене, необходимо установить пристенный профиль. Он накладывается на фальцевые панели и крепится к стене.
Довольно серьезные изменения внесены в технологию устройства и монтажа медной кровли. Стало возможно применение закаточной машинки. Исходя из этого, значительно улучшилось качество кровельных работ. Даже при небольшом уклоне кровли гарантируется высокая герметичность шва. Срок эксплуатации медной кровли составляет более 100 лет. Такая крыша не нуждается в специальном уходе и с легкостью поддается ремонту. Для укладки медной ленты используется только лишь сплошная обрешетка, это обязательное требование, которое обеспечивает наибольший срок эксплуатации кровли.
Как и любой другой вид крыши, фальцевая кровля также имеет свои нюансы монтажа:
- фальцевая кровля может иметь любой уклон, но если угол менее 14°, то укладывать металл необходимо на сплошное основание;
- использование силикона при выполнении обжима фальцев существенно увеличивает надежность всей кровли;
- расходные материалы, используемые при установке кровли. в обязательном порядке должны быть изготовлены из металла, который аналогичен материалу покрытия.
Исходя из вышеизложенного, следует выделить, что монтаж кровли с применением фальца – довольно-таки непростой процесс, но, имея необходимый инструмент и изучив немного теории, можно с легкостью выполнить монтаж фальцевой крыши своими руками. Глаза боятся, а руки делают.
Поделитесь полезной статьей:
Точная настройка оборудования
Весь поставляемый металл в рулонах имеет определенный допуск по ширине. Например, для 1250 мм это – 5 миллиметров. Если вы разрезаете рулон одной парой ножей, то у вас получится половинчатый интервал в 2,5 мм.
А для профилированного металла это нежелательно, потому что такая неравномерность по всей ширине в процессе изготовления фальцевых картин будет образовывать ряби и приведет к преждевременному износу и станка, и монтажного инструмента.
Большинство качественных кровельных станков разработано с учетом того, что они будут использоваться исключительно в теплых и чистых помещениях, как цех. Для того чтобы поставить его на улице под открытым небом, они не подходят. Ведь в разных атмосферных условиях могут возникать свои сложности.
Например, легко засоряется трапецеидальная резьба, которая приводит к заклиниванию и перекосу кареток с профилированными роликами. И такой станок придется часто сдавать в ремонт.
Также важно обратить внимание на шильд с серийным номером станка и координатами его изготовителя. Так вы поймете, не был ли изготовлен такой станок в каком-нибудь гараже. Окончательно убедиться в качестве приобретаемого мобильного фальцепрокатного станка вы сможете, только выпустив первый рулон
Окончательно убедиться в качестве приобретаемого мобильного фальцепрокатного станка вы сможете, только выпустив первый рулон
Окончательно убедиться в качестве приобретаемого мобильного фальцепрокатного станка вы сможете, только выпустив первый рулон
Если вы увидите ряби на первом же листе – дело плохо
Окончательно убедиться в качестве приобретаемого мобильного фальцепрокатного станка вы сможете, только выпустив первый рулон. Если вы увидите ряби на первом же листе – дело плохо.
Но здесь сделаем небольшое отступление. Опытным кровельщиком известно, что даже в качественном металлическом рулоне при его точной одинаковой толщине по всей длине жесткость будет варьироваться. Она зависит в основном от концентрации углерода в плавке металла. Буквально следующий рулон уже может отличаться характеристиками, хотя заявленная толщина металла будет у него точно такой же.
Кроме того большое значение имеет, какой именно металл вы приобрели для изготовления своих картин. Например, сравнительно недавно на рынке лидировал металл от Новолипецкого металлургического комбината с толщиной 0,55 мм. У него были замечательные показатели жесткости, и к нему подходило определенное оборудование.
Но сейчас довольно много предложений стало поступать со всего рынка, особенно из Китая, который предлагает металл толщиной от 0,4 мм. Вот почему производители, получая фидбек от своих клиентов, немного корректируют свое оборудование под новые виды металла. А именно конфигурацию формирующих роликов и калибровочных переходов.
Для этого, например, в таких моделях, как Mini-prof в самом конце станка есть специальные пластиковые ролики. Их можно регулировать и производить тонкую настройку до необходимой жесткости металла. То есть вы прокатываете металл и постоянно следите за линейностью панели, поправляя ее так, чтобы на кровельной карте был минимальный эффект волны.
Видео
В этом видео рассказывается о монтаже металлопрофиля своими руками:
Это видео демонстрирует монтаж кровли из профнастила:
Полезные советы
При строительстве своего дома, дачи, бани, гаражей или другого строения в личном использовании широко применяют оцинкованное железо. Из оцинкованного и черного листа делают козырьки, отливы, кровлю, различные баки, короба для личного подворья, ендовы.
Все изготавливаемые детали соединяются между собой замком или еще называют фальцевым швом. Замок получается очень крепким и герметичным. Крепостью не разойдется при использовании, а герметичностью (плотность) от воды и других воздействий окружающей среды.
Конечно купить такие изготовленные детали можно в магазине. Но сделать самому кому — то под силу. Также научиться поможет пример изготовления своими руками двойного замка.
Рассмотрим как делается двойной замок (фальцевый шов) с более лучшей плотностью и еще не расходился при монтаже кровли.
Нужен стол или удобное рабочее место ведь все будем делать своими руками. На краю стола крепим уголок, размечаем на листе 5 мм и простукиваем киянкой делая отбортовку как показано (позиция 1 рис.) Переворачиваем лист пройдя киянкой по загнутому месту, загибаем скобой (позиция 2 рис.).
Далее еще раз переворачиваем (позиция 3 рис.) и загибаем скобку снизу. От края скобки до загиба должно быть 8 — 9 мм. Это надо при соединении двух деталей, чтобы натяг был свободней.
На рисунке (позиция 4) показано какой должен получится замок (фальцевый шов).
Соединяя листы между собой вставляем ( затягиваем сбоку лист в другой лист ) замки друг в друга (позиция 5) и пробиваем замок киянкой, молотком.
Получается двойной лежачий замок (фалец) (позиция 6)
Основные работы
Ещё на земле нужно изготовить все элементы кровли — картины, фасонные планки, водосборные желоба, карнизные, лобовые и фронтальные планки. Если длина ската не кратна ширине картин, нужно изготовить более узкие полосы. Тут возможны два варианта: обе крайние картины заужены или только одна — вопрос симметрии и дизайна. Если кровля сложной формы, полосы могут иметь форму прямоугольного или равнобедренного треугольника. Длина полотна должна оставлять несколько сантиметров до конька без покрытия — для вентиляции (если предусмотрена). Потом этот участок оформляют соответствующим добором.

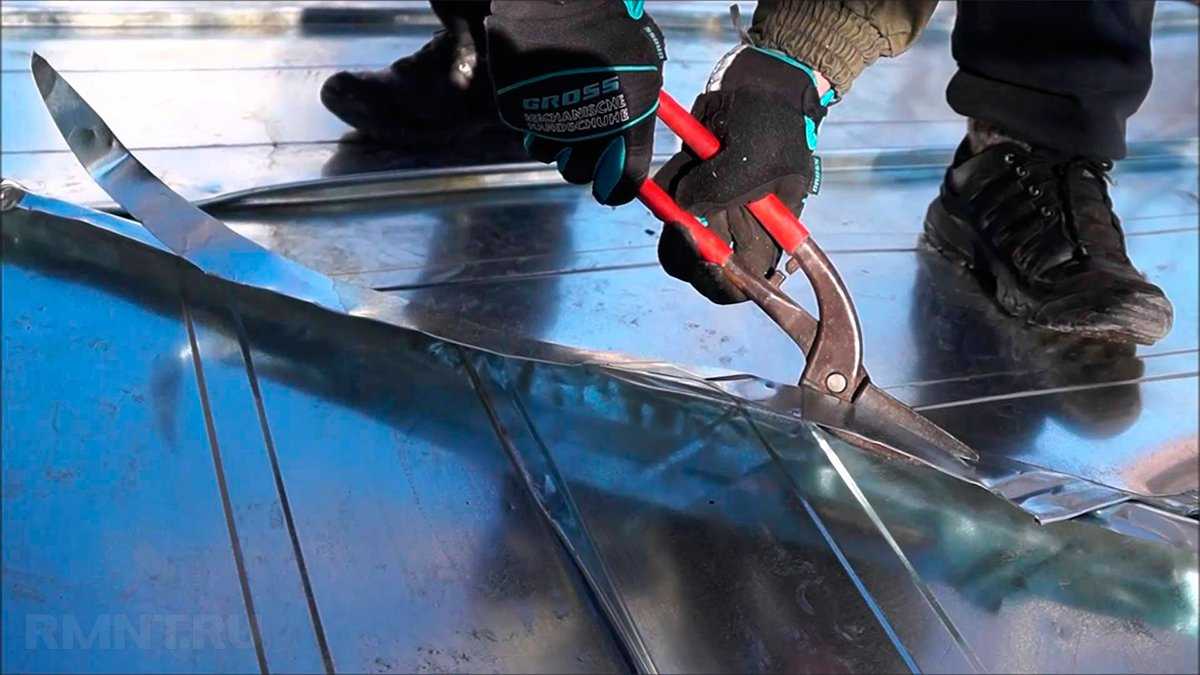

При необходимости выполнить рез по металлу, желательно сразу убрать опилки и защитить место среза подходящим составом (для стали).
Затем работы перемещают на кровлю. Монтируют крюки-кронштейны под желоба и сами желоба. Устанавливают капельники для отвода конденсата (при утеплённой кровле). Крепят ендовы и лобовую доску. Закрепляют на саморезы карнизные планки.
С помощью кляммеров закрепляют первый лист. Его профиль отличается от рядовой панели.
Точность установки первой картины — залог правильного монтажа всей кровли. Кляммер загните по месту так, чтобы надёжно зафиксировать полосу.

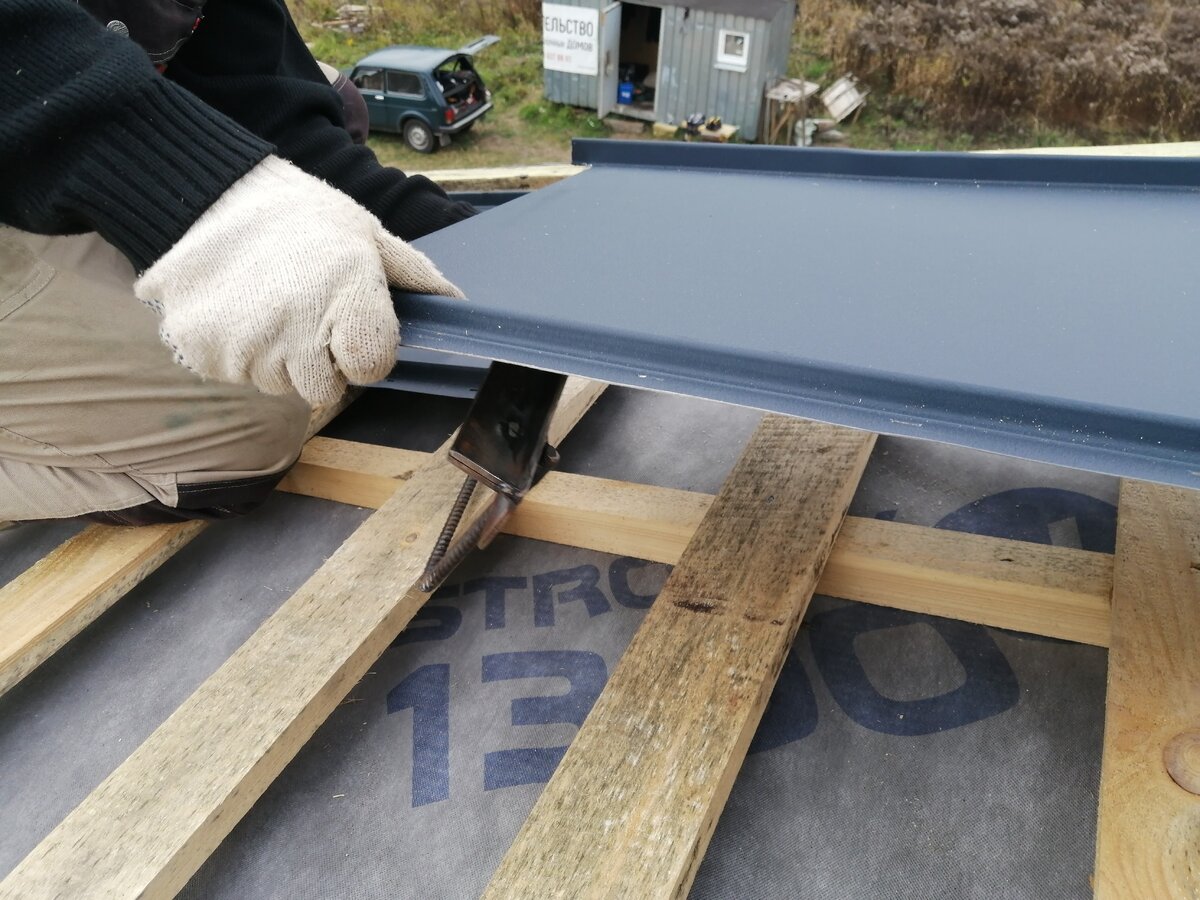

Между полотном и карнизом должен быть прямой угол — контролируйте большим угольником. Края картин над карнизом загибают снаружи под карнизную планку — для увеличения герметичности.

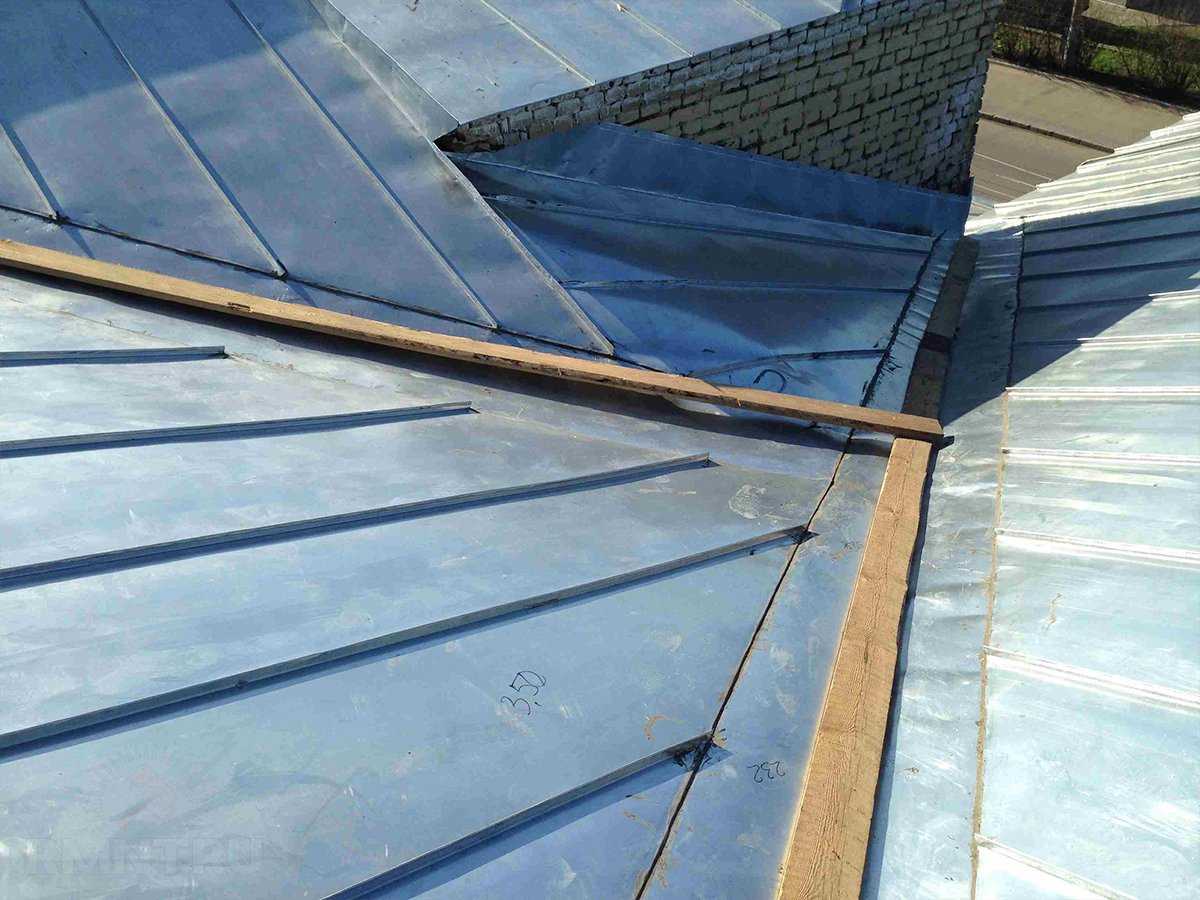

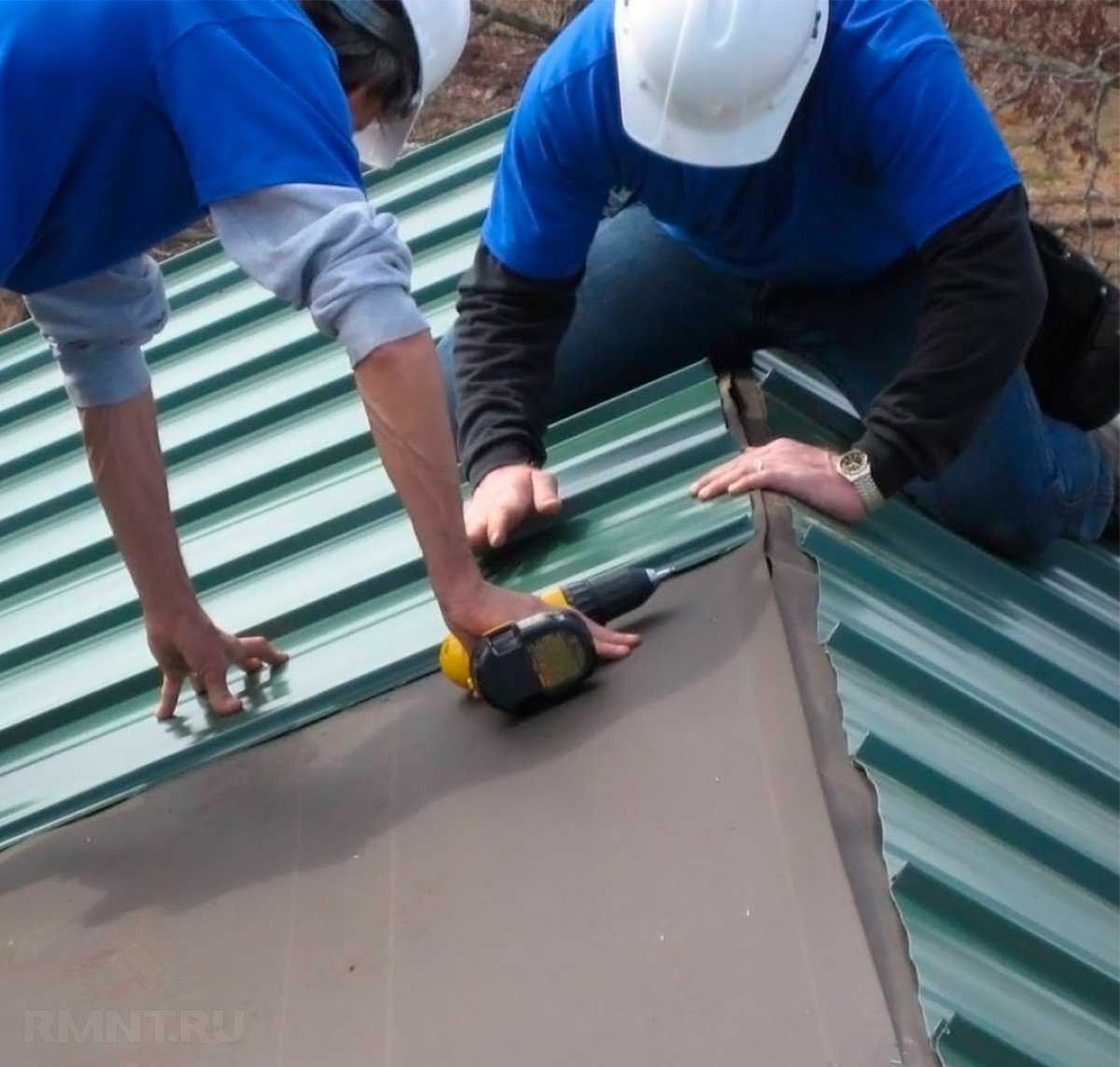

Если в кровле есть ендовы, монтаж начинают от этих планок. Иногда укладывают одну ендову, иногда две — верхнюю и нижнюю. Затем на добор наносят разметку. Примыкающую к карнизу сторону заводят под карнизную планку. Разметка на боковых сторонах нужна для аккуратного расположения картин скатов. В этих местах под края панелей наносят герметик.
На стартовую панель укладывается соответствующей стороной вторая панель, третья и так далее. Контролируйте перпендикулярность фальца, при необходимости — подбивайте полосу деревянным молотком, чтобы полосы ложились вплотную. Все картины закрепляют кляммерами.
Когда полотно собрано одним из способов (вручную, полуатоматической или автоматической машинкой) формируют фальцевый шов — одинарный или двойной. Если для монтажа используются самозащёлкивающиеся картины, то для их «закатки» достаточно просто нажать ногой на будущий шов.
Если требуется сквозь кровлю пропустить вентиляционную или дымовую трубу, обойти другую конструкцию, в картине заранее или по месту вырезают отверстие меньшего сечения, надрезают до нужного размера радиально, загибают припуск вверх и затем обжимают вокруг встраиваемого объекта. Если сечение конструкции затрагивает несколько картин, вырезают фасонные части с припуском.
рмнт.ру
Преимущества монтажа фальцевой кровли из рулонного металла
С давних пор фальцевую кровлю сооружали из цельного листового металла определенной длины. Длина листов была меньше длины ската крыши. По этой причине приходилось делать не только продольные, но и поперечные фальцы. Такой подход сегодня становится все менее и менее популярным. Ведь большое количество швов требует точного обустройства обрешетки и особого подхода к пароизоляции. Образование конденсата под металлом ни к чему хорошему не приводит.
Более продвинутый подход – это сооружение фальцевой кровли из рулонного металла. Листы из рулона нарезаются такой длины, чтобы полностью закрыть скат по всей длине без образования поперечных швов. При этом продольные швы имеют очень высокую прочность и прекрасное качество. Они практически никогда не расходятся даже под очень большой массой снега.

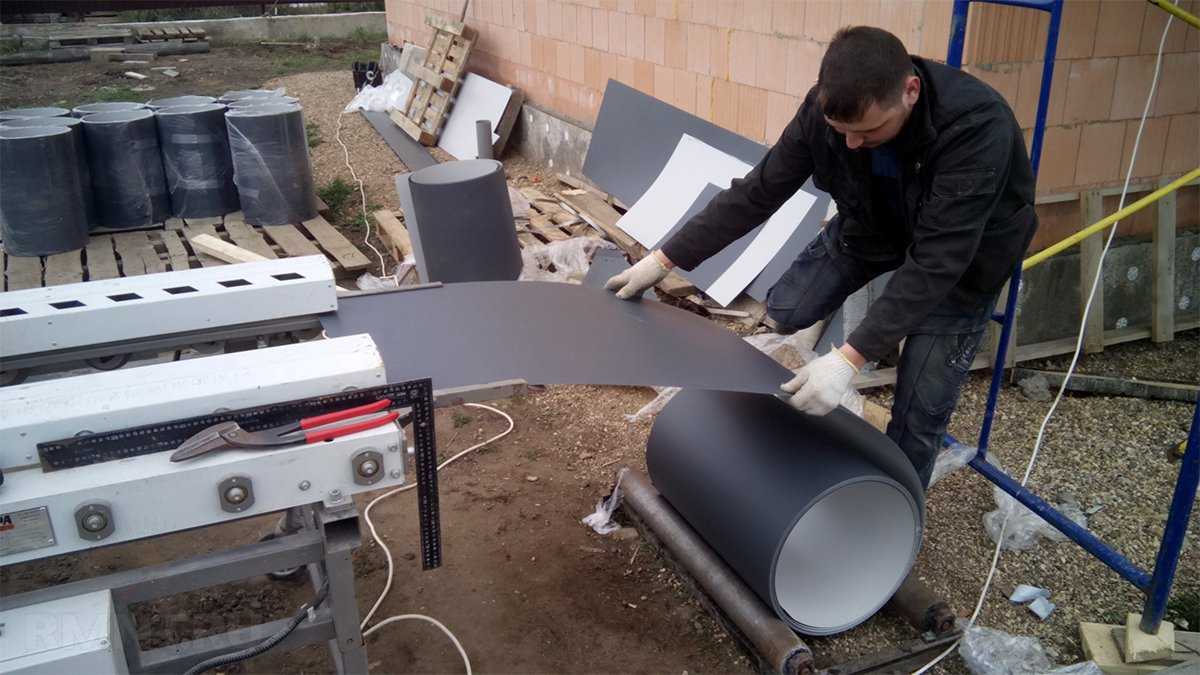

Монтаж фальцевой кровли из рулонного металла
Преимущества фальцевой кровли из рулонного материала заключаются в том, что:
- В этом случае может быть использована не только оцинкованная сталь, но и металл с нанесенным на него полимерным покрытием. Это повышает антикоррозийные качества кровли, что дает возможность эксплуатировать ее десятилетиями без изменения не только потребительских качеств, но и внешнего вида.
- Рулонный металл гораздо более гибкий, чем листовой. Это обстоятельство позволяет осуществлять монтаж двойного фальца. Металл в рулоне обладает высокой прочностью и герметичностью, что исключает проникновение под него влаги.
- При крутых скатах крыши рулонный металл использовать гораздо удобнее и безопаснее. Ведь рулон можно просто раскатать, не рискуя каждый раз жизнью и здоровьем, как при укладке листов по отдельности
Кроме всего прочего, работа машинкой по закрутке фальцев гораздо удобнее на рулонном металле. Ведь в данном случае требуется закручивать только продольный фальцы, а не возиться с горизонтальными после каждого листа.
Схема фальцевого замка
Немного теории, терминологии и аналитики
Перед тем как приступить к работе, нужно понять, что такое фальцевая кровля, освоиться со специфичной терминологией, оценить преимущества и недостатки. Изобретена она была в Германии, и раньше производство фальцевой кровли было полностью ручным, из-за чего она была не слишком распространена. Для того чтобы понимать, о чем вообще будет идти в статье речь, следует разобраться с терминами, которые применяются строителями. Терминов всего два.
- Картина— элемент покрытия, пластина металла, края которой особым образом изогнуты для задействования в фальцах.
- Фальц— шов, с помощью которого скрепляются картины. Он может быть лежачим, стоячим, одинарным или двойным.
- Кляммер— крепежный элемент, который монтируют к основанию крыши. Они бывают простыми и подвижными. Первые ничем не отличаются от картины и их можно сделать своими руками, а вторые создаются с учетом реакции металла на изменения температуры. Кляммер для фальцевой кровли выполняет роль надежного якоря, который удерживает ее на обрешетке.
Разновидность фальца значительно влияет на актуальность его применения для решения конкретной строительной задачи. Одинарный, или, как его еще называют, простой фальц, лучше использовать, когда градус уклона у ската крыши больше 30 градусов. Двойной тяжелее, сложнее в осуществлении, но обеспечивает дополнительную устойчивость к влаге и прочность. Стоячие швы делают в тех случаях, когда картины кладутся вертикально, а лежачими скрепляют горизонтально уложенные картины и горизонтальные края. Самым прочным фальцем считается стоячий двойной, так как, помимо повышенных надежности скрепления и гидроизоляции, он выполняет функцию ребер жесткости подобно наружному каркасу. К его недостаткам можно отнести высокую стоимость по усилиям, времени и средствам.
Картины делаются из длинного списка материалов и могут быть толщиной от 0.5 до 1.2 мм и почти неограниченной длины. Они имеют две ширины — полезную и техническую. Полезная — расстояние, которое будет реально закрываться пластиной после закрепления шва, а техническая включает в себя его ширину. В целом широта картин варьируется в пределах 50—80 см.
Стоячий фальц
Одинарный
Такой вид фальца отличается самой простой конструкцией. Его применяют на кровлях с большим уклоном (не менее 10°).
Порядок монтажа одинарного стоячего фальца:
1) со стороны меньшей кромки плотно прижать скребок к высокой кромке. Подстроить высоту скребка до совпадения с меньшей кромкой. Загнуть высокую кромку к поверхности скребка киянкой. Убрать гребнегиб.
2) закрыть низкий отгиб фальца высоким.
3) поджать фальц с помошью молотка и бруска гребнегиба, который плотно прижимается к тыльной стороне фальцевого соединения (рис. 4).
Двойной
По сравнению с одинарным фальцем, двойной шов более надежен. Его изготовление вручную может вызвать трудности, но, если вы используете специальные инструменты, например, закаточные машины (рис. 5), то вполне справитесь с этой работой.
Также значительно облегчают работу гибочные станки, с помощью которых можно быстро и легко загнуть кромку для придания ей необходимого профиля. Двойной стоячий фальц — это самый применяемый метод для стыковки двух соседних полотен кровли. А фальцевая кровля — один из самых распространенных видов кровельного покрытия.
Изготовление этого фальцевого соединения начинают с создания углового стоячего фальца, после чего его загибают вниз на 90°. Для компенсации температурных деформаций в основании фальцевой конструкции оставляют зазор шириной от 3 до 5 мм.
Так как для получения двойного профиля приходится увеличить число рабочих операций, то, соответственно, увеличивается и время монтажа кровельного покрытия. Но эти неудобства сполна компенсируются надежностью основательно закрытого фальца — ведь он обеспечивает герметичную целостность вашей кровли во время выпадения осадков.
Реечный
Этот тип соединения кровельных листов более характерен для европейского домостроения, хотя, в последнее время, реечный фальц (рис. 6) набирает популярность и у российских кровельщиков.
Реечный фальц по своей сути напоминает двойной вертикальный, но, в отличие от него, имеет более широкую стыковочную кромку за счет использования деревянного бруска.
Подогнутые части кровельных листов поднимаются по бокам бруска и крепятся либо здесь же (бельгийский вариант), либо на поверхности бруска (немецкий вариант). Особенность применения такого фальцевого соединения заключается в том, что его можно использовать только на крышах с уклоном более 3°, иначе накопившаяся на поверхности вода проникнет в подкровельные конструкции.
Угловой
Благодаря объему и отбрасываемой им тени, это фальцевое соединение выглядит вполне нарядно, из-за чего традиционно используется для отделки больших и хорошо обозреваемых поверхностей. Он типичен для монтажа крыш с большим уклоном. Фиксация фальца происходит всего за одно действие. Особенность конструкции углового фальца не дает возникать напряжению в металле, а значит, деформации поверхности кровли сведены к минимуму.
Самозащелкивающийся фальц
Российскими специалистами разработана уникальная схема крепления шва — самозащелкивающийся фальц (рис. 7). Это изобретение превосходит по технологичности все зарубежные аналоги. Применение «защелки» экономит время монтажа кровли и не нуждается в специальном фальцующем оборудовании.
На кровельном полотне имеются два фигурных профиля, выполненные таким образом, что один из них выступает в качестве основания защелки, а второй играет роль ее крышки. Профиль с крышкой защелки одного полотна защелкивается на профиле основания другого полотна простым нажатием сверху. Таким образом формируется прочный и надежный фальцевый замок. На защелкивание системы замков вы потратите всего несколько секунд. А это означает заметное сокращение времени, необходимого на монтаж всей кровли.
К достоинствам фальца–«защелки» относятся:
- водонепроницаемость замкового соединения: не нужна дополнительная герметизация;
- простота сборки и разборки кровельных листов: не нужны профессиональные навыки, и можно обойтись без специального инструмента;
- единая панель на весь скат кровли, без дополнительных стыков;
- нечувствительность к термическим расширениям металла, что исключает деформацию кровельных полотен;
- доступная цена кровельного материала и монтажных работ;
- скорость в установке кровли;
- особая прочность соединения.
Фальцевая кровля невероятно популярна в малоэтажном строительстве. Ее признают одновременно простой, надежной и качественной конструкцией. Немаловажную роль играет и доступная цена. Если вы владелец частного дома, — возможно, это был и ваш выбор. Мы будем признательны за ваш рассказ о том, каким способом вы крыли крышу, и какой вид фланцевого соединения использовали при ее монтаже.
Монтаж фальцевой кровли — инструкция
Сооружение конструкции с профессиональной точки зрения обязательно должно производиться при тщательном соблюдении определенных условий, а также установленной профессионалами последовательности действий.
Фальцевая кровля своими руками:
- Изготовление специальных картин, что будут применяться для покрытия стандартных скатов и иных деталей, например, свесов и кровельных желобов. Для этой цели по предварительно подготовленному чертежу и схеме производятся заготовки или картины.
- Кромки данных деталей обязательно загибаются, то есть подготавливаются для применения с фальцевыми соединениями.
- Поднятие ранее подготовленных картин на конструкцию, их соединение специальными стоячими по форме фальцами. Предварительно установленные картины надежно крепят к деревянной обрешетке кляммерами. Одна сторона заводится в фальц, иная присоединяется к брусу монтированной обрешетки.
- На заключительном этапе на все присутствующие отверстия монтируются фартуки, выполняемые из высококачественной стали.
- Если у вас остались вопросы по монтажу покрытия, рекомендуем посмотреть видео ниже.

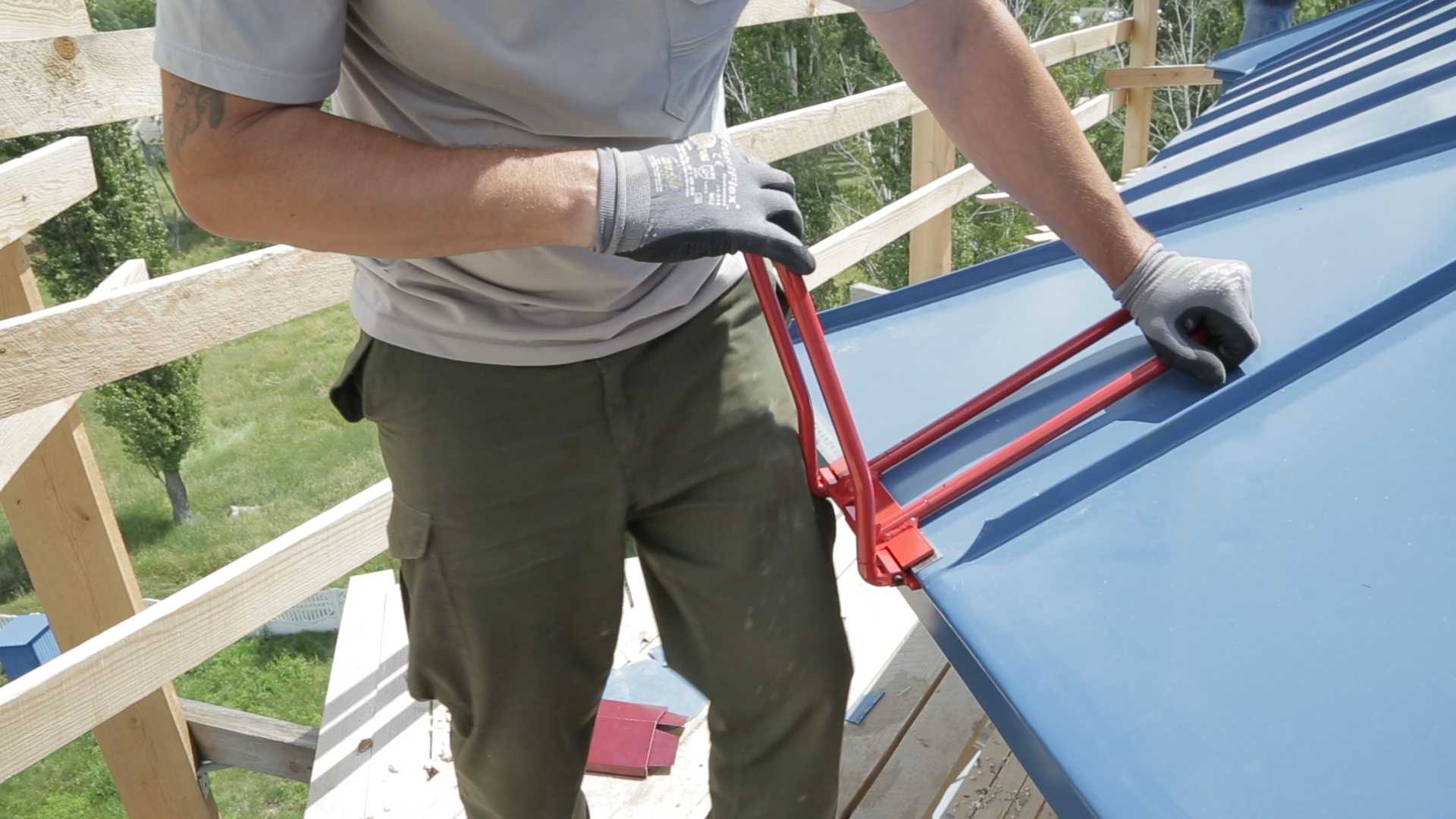

Зажим фальца

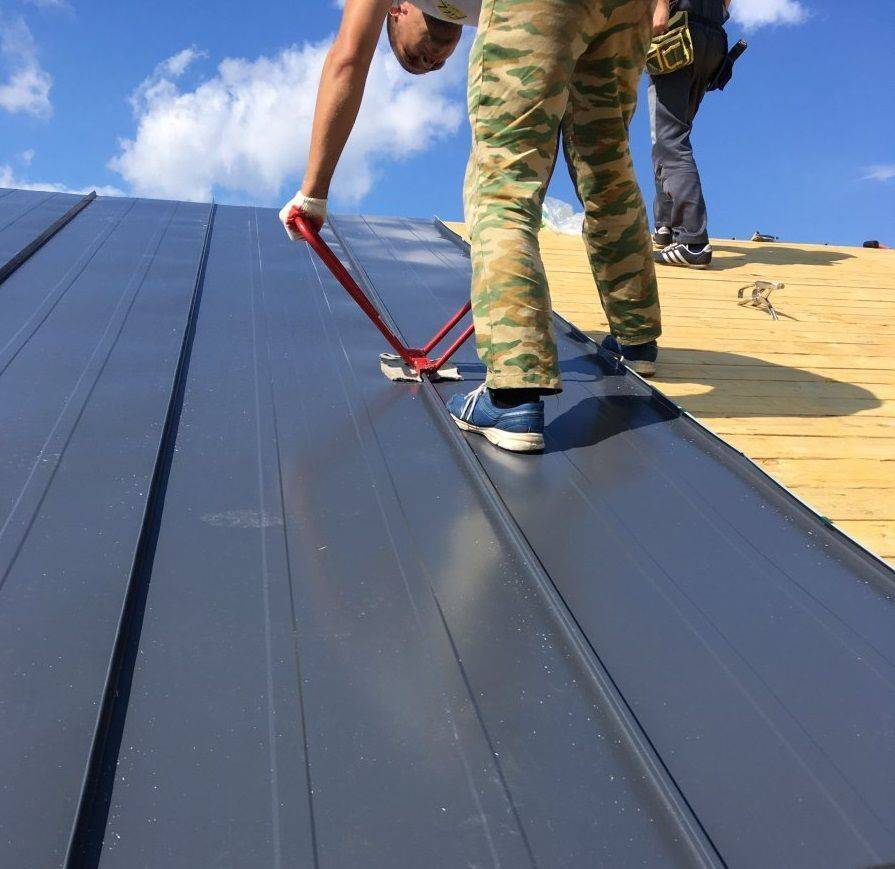

Завязка фальца
ОСТОРОЖНО!
В процессе применения листов длиной 10 метров, стоит крепить надежно их к установленной на крыше обрешетке, используя кляммеры особого плавающего типа. Только так кровля совершенно не потеряет высокого уровня герметичности даже при перепадах температуры.
Виды фальцевой кровли
Фальцевая кровля представляет собой кровельный материал в виде панелей (картин), которые соединяются между собой благодаря наличию на кромках специальных замков. Данное покрытие классифицируется по типу соединения отдельных листов.
Сегодня потребители чаще выбирают такие виды кровли по технологии соединения картин:
Кликфальц – на таких панелях одна кромка имеет верхний замок, а другая ответную часть замкового соединения и специальную полку с перфорацией для скрытого крепления к обрешетке. Такое покрытие проще и удобнее монтируется – верхний замок накладывается на ответный и прижимается до защелкивания элементов. Полезная ширина изделий составляет 510 мм, общая – 545 мм.

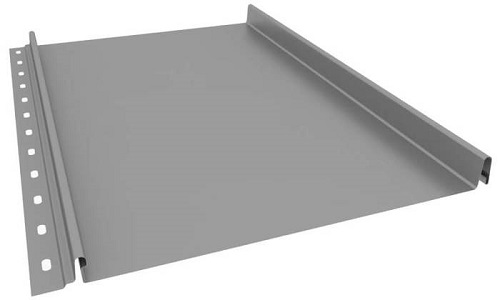

Фото 4. Внешний вид картины с соединением кликфальц
Двойной фальцевый замок кровли – картины имеют Г-образную конфигурацию кромок. Такое соединение обеспечивает повышенную герметичность покрытия. Фальц получают методом закатывания кромок с помощью ручного или электрического инструмента. Полезная ширина изделий составляет 550 мм, общая – 625 мм.
Фото 5. Внешний вид панелей с двойным фальцевым замком
Также выпускаются картины с одинарным фальцем, у которых одна кромка имеет один загиб под 90°, а вторая – два загиба под 90 и 180°. Такое соединение считается менее надежным, чем двойной фальцевый замок.
Рисунок 6. Внешний вид одинарного стоячего замка
Стандартная толщина металлической фальцевой кровли составляет от 0,45 до 0,7 мм, длина выбирается в зависимости от габаритных размеров ската и может достигать от 1,2 до 9 м.
Основные виды крыш по конструктивному исполнению
Перед установкой нужно выбрать оптимально подходящую стропильную систему для кровли. Наибольшим спросом среди частных застройщиков пользуются скатные конструкции следующих видов по форме:
1-скатные;
2-скатные;
мансардные (ломаные двускатные);
шатровые;
вальмовые;
полувальмовые.
Рисунок 1. Основные виды крыш по конфигурации
Наиболее простыми по конструкции являются односкатные кровельные системы. При этом они требуют минимум финансовых и трудовых вложений на устройство. Однако учитывайте, что в здании с такой крышей невозможно обустроить полноценный чердак или, тем более, мансардный этаж.
Фото 2. Внешний вид односкатной кровли
Одни из самых популярных на сегодня крыш – двускатные и мансардные. Это обусловлено возможностью обустроить просторный чердак или большую мансарду. На такие конструкции расходуется меньше кровельного покрытия, однако требуется возведение фронтонов по торцевым сторонам дома. Также привлекает минимальная сложность монтажа.
Рисунок 3. Внешний вид двускатной (сверху) и мансардной крыши (снизу)
Шатровые кровли, как правило, имеют 4 ската в виде равнобедренных треугольников, сходящихся в одной точке сверху. Гармонично смотрятся на одноэтажных домах в классическом стиле. Характеризуются сложной стропильной системой, но повышенной устойчивость к ветровым нагрузкам.
Фото 4. Конструкция классической шатровой крыши
Вальмовые и полувальмовые кровли тоже отличаются сложностью устройства, большим количеством конструктивных элементов в стропильной системе. Требует профессионального подхода к монтажу, без наличия определенных навыков самостоятельно построить качественную и надежную конструкцию будет очень сложно.
Фото 5. Вальмовая кровля
Рисунок 6. Полувальмовая крыша
