Схема естественной вентиляции частного многоэтажного загородного дома

Принцип работы естественной вентиляции

Вентилированием называют процесс, в результате которого застоявшиеся отработанные воздушные массы удаляются, а порции нового чистого воздуха подаются в помещение. Благодаря циркуляции в доме или квартире поддерживается благоприятный микроклимат.

Принцип работы естественной вентиляции основан на законах физики. Теплый воздух всегда стремится вверх, поэтому он легко самостоятельно выводится из помещения

Для организации воздухообмена важно поддерживать разницу давления в помещении и на улице

При этом придерживаются следующих принципов:

1. Для поступления свежего воздуха в нежилое помещение достаточно отверстия в стене. В жилые комнаты воздух может поступать через открытые на проветривание окна или приточные клапаны в стенах.
2. Для выведения отработанных воздушных масс в стенах делают вертикальные отверстия – вентканалы. Выход канала должен находиться выше точки притока, чтобы давление в трубе было ниже. Благодаря этому обеспечивается движение воздушных масс от точки притока через все помещение в точку выведения.
3. Точки притока должна располагаться как можно дальше от вытяжного вентканала, чтобы воздух хорошо циркулировал во всем помещении. При этом на пути потока не должно быть каких-либо препятствий, например, закрытых дверей.

Если все уже надоело и не знаете во что, еще поиграть, то можно попробовать скачать игровые автоматы 1xBet и насладиться новыми впечатлениями с популярной БК.

При низкой эффективности естественной вентиляции на окнах появляется конденсат, в помещении наблюдается повышенная влажность, появляется грибок, а кухне различные поверхности быстро загрязняются жировым налетом. При недостаточной или обратной тяге в вентканалах многоквартирных домов к жильцам снизу могут поступать запахи из квартир, находящихся выше по стояку.

Эффективность тяги зависит от:

• высоты вертикального вентиляционного канала (чем он выше, тем лучше);
• температуры в помещении и на улице (максимальная тяга наблюдается зимой, когда большая разница температур);
• высоты трубы на крыше и ее расположения относительно конька дома.

Вентиляция в частном доме — принудительная система

В полной мере проблему с достаточным воздухообменом и нагревом поступающего с улицы морозного воздуха может решить только принудительная вентиляция. Она может быть централизованная и локальная.

Централизованная система

Частенько применяется бюджетный вариант, предусматривающий организацию лишь вытяжки. Устанавливается вентилятор, к которому сводят сеть трубопроводов из «грязных» помещений. Мотор выбрасывает воздух на улицу, а приток осуществляется естественным образом, через щели в окнах и отверстия в стенах. Принципиального отличия от естественной вентиляции нет, воздух поступает холодным.

Такая функционально урезанная система не решает многих вопросов и в итоге некомфортна. По большому счёту, для частного дома это просто впустую потраченные деньги. Того же эффекта, но гораздо дешевле можно добиться, соорудив вертикальные каналы в кухне и санузлах, и установив на них мощные центробежные вентиляторы.

Иное дело — полнофункциональная приточно-вытяжная система. Дом, как паук или спрут, опутывает система воздушных каналов. Воздух принудительно как удаляется, так и подаётся. В центре системы находится её сердце — вентиляционная установка. Она может быть комплектной и представлять собой здоровенный ящик. Также можно набрать оборудование из отдельных элементов.

Основные устройства для вентиляции в частном доме

Приточный и вытяжной вентилятор, рекуператор, подогреватель воздуха, автоматика. Рекуператор представляет собой металлический блок, в котором одновременно, но в разных направлениях по множеству соседствующих друг с другом узких каналов «прогоняется» поступающий с улицы и удаляемый из помещений воздух.

Через тонкие стальные перегородки нагретый воздух отдаёт тепловую энергию холодному, нагревая его. Таким образом, удаётся сэкономить до 50% энергии и, соответственно, уменьшить расход топлива на обогрев комнат.

Подогреватель, работающий на электричестве либо подключенный к системе горячего водоснабжения, «догоняет» температуру до комфортных значений в +10-15ºС. Летом рекуператор просто отключают. Система автоматики не даёт устройству замёрзнуть при обледенении, позволяет плавно и независимо регулировать мощность притока и вытяжки.

Можно регулировать воздухообмен в каждом из помещений с помощью ручных задвижек либо сервоприводов. Грамотно спроектированная и выполненная полнофункциональная приточно-вытяжная вентиляционная система способна обеспечить обитателям дома высокий комфорт: всегда свежий воздух и полное отсутствие сквозняков.

При этом значительно снижаются расходы на отопление. Недаром такие системы — непременный атрибут современных энергосберегающих домов. Ещё одно достоинство централизованной вентиляции состоит в том, что весь объём поступающего наружного воздуха подвергается фильтрации

Можно установить эффективный, задерживающий пыльцу растений фильтр, что важно в наши времена всеобщей аллергизации населения

Увы, «правильная» вентиляция — удовольствие лишь для богатых. Рассчитывать, что она будет стоить дешевле новой «Лада Гранта автомат» в исполнении «люкс», не стоит. Оборудование стоит дорого, а установка вентиляции этого типа «своими руками из подручных материалов» как минимум, затруднительна. К тому же, по дому будет идти сеть воздуховодов немаленького сечения и потребуется место для центрального блока, хотя бы 6 м2 в техническом помещении.

Локальная принудительная вентиляция

Существуют малогабаритные вентустановки, предназначенные для работы в одном помещении. В России первыми представила такие системы немецкая компания Seugenia. Отечественные производители также предлагают собственные разработки.

Мини-установки, так же как и «взрослые» системы, оснащают фильтром, вентиляторами, рекуператором и, при необходимости, подогревателем и ионизатором.

Локальные установки эффективны, невелики, эстетичны, внешне похожи на небольшой воздушный обогреватель.

Устанавливаются очень просто на наружную стену в любом месте, не требуется никаких воздуховодов, лишь небольшое отверстие наружу.

Локальные установки не могут полностью решить вопросы вентиляции, ведь в кухнях и санузлах всё равно придётся оборудовать каналы естественной вытяжки. Установка таких систем служит комфортным дополнением к системе естественной вентиляции и часто бывает оправдана. Тем более, что смонтировать такую вентсистему несложно и занимает это от силы пару часов.

Естественная ВЕНТИЛЯЦИЯ в частном доме своими руками. Проход вентиляции через металлочерепицу.

Виды вентиляции: приточная и вытяжная

Задача вентиляции — обновлять воздух. Взамен удаляемого из помещения воздуха с улицы должен поступать свежий. Поэтому любая система вентиляции состоит из двух частей —  приточной и вытяжной. Конструктивно эти две части вентиляционной системы различаются.

Движение воздуха через приточную и вытяжную вентиляцию

Вытяжная вентиляция представляет собой, как правило, одну или несколько вертикальных труб, через которые отработанный воздух выводится из помещения на улицу. В такой схеме воздух движется под действием естественной разности давлений на концах трубы (естественная вентиляция). В вентканал может устанавливаться вентилятор, обеспечивающий эффективную работу системы с заданной производительностью (принудительная вентиляция). Привычные всем вентиляционные решетки под потолком санузла или кухни — это как раз вытяжная вентиляция.

Одно из оптимальных мест для размещения вентилятора — на крыше.  Такое решение имеет несколько преимуществ:

• вентилятор работает одновременно на все вентиляционные каналы, подключенные к нему;

• шум от вентилятора не проникает в помещение;

• для ремонта и замены к вентилятору есть свободный доступ.

Крышные вентиляторы марки VILPE устанавливаются на воздуховоды диаметром  125 мм, способны работать в диапазоне температур от -40 °C до + 80 °C и позволяют регулировать воздухообмен от 0 до 400 м³/час.

Приточная вентиляция обеспечивает поступление в помещение свежего воздуха с улицы. Конструктивно это могут быть специальные отверстия в рамах окон, отверстия в стенах, или более сложные решения с очисткой и подогревом (охлаждением) входящего воздуха.

Исторически сложилось так, что приточной вентиляции уделяется недостаточно внимания. Дома строились без обособленной приточной вентиляции, потому что через неплотности деревянных рам, через щели в дверных косяках и через форточки в помещение проникало достаточно воздуха для нормальной работы вентиляции.

С широким распространением пластиковых окон, отличающихся высокой герметичностью, возникла проблема: вытяжная вентиляция перестала функционировать с должной эффективностью. Как следствие, воздух в помещениях стал застаиваться и насыщаться избыточной влагой.

Чтобы решить эту проблему, дома начали оборудовать приточной вентиляцией. В простейшем случае это горизонтальный канал в наружной стене рядом с окном, закрытый специальным клапаном. Фильтры, установленные в клапане, не пропускают в помещение пыль и насекомых. Поступающее через клапан количество воздуха регулируется.

Описанные выше приточные клапана дешевы, просты в установке, не требуют для работы электропитания. Однако они не способны тщательно очищать воздух. Более сложные модели приточных клапанов, например, марки Marley оборудованы сменными фильтрами, задерживающими не только уличную пыль, но и цветочную пыльцу.

Серьезный недостаток указанных приточных клапанов в том, что они никак не влияют на температуру проходящего через них воздуха. Из-за этого зимой в морозы их приходится просто закрывать, чтобы не выстудить помещение холодным воздухом, поступающим снаружи.

Чтобы проветривать и освежать воздух в комнате в любую погоду понадобится бризер, например Tion 3S Standard. Этот компактный прибор устанавливается вместо приточного клапана. Он забирает воздух с улицы, тщательно очищает его, при необходимости подогревает до заданной температуры и подает в помещение. Бризер заменяет открытую форточку, а в режиме рециркуляции фильтрует воздух в комнате.

Значительное энергопотребление  в режиме подогрева воздуха (например, 1,45 кВт для модели Tion 3S Standard) — существенный недостаток бризера. К тому же свежий воздух, закачиваемый с улицы, вытесняет через вытяжную вентиляцию теплый отработанный воздух, что увеличивает теплопотери дома. Для снижения энергопотребления и уменьшения теплопотерь через вентиляцию служат рекуператоры — о них расскажем ниже.

Естественная и принудительная вентиляция

Среди типов вентиляционных систем выделяют естественную и принудительную вентиляцию. Для естественной вентиляции свойственно отсутствие вспомогательных механических средств, а циркуляция воздушных масс происходит в результате возникновения тяги, образующейся из-за разницы температур и давления воздуха внутри и снаружи помещения. Принудительный воздухообмен предполагает наличие в системе механических вытяжных или приточных вентиляций.

Естественная вентиляция – принципы функционирования и особенности

Преимуществами естественной вентиляции являются простота монтажа и отсутствие необходимости устанавливать сложное оборудование. За счет простоты схемы вентиляция достаточно прочная, долговечная и почти не ломается. Кроме того, работа такой вентиляционной системы не производит шума и удобна тем, что не зависит от энергоснабжения. При перебоях тока естественная система вентиляции не перестанет работать. Она может создать оптимальный микроклимат в доме, но при этом естественная вентиляция не имеет механизма очистки воздуха от загрязнений. Ее достаточно сложно регулировать по объему воздухообмена в помещении, и она напрямую зависима от влияния атмосферных факторов. Из-за погодных и сезонных изменений в окружающей среде сила тяги тоже будет меняться.

Вариант установки естественной вентиляции в здании подходит для удаленных от автомобильных дорог загородных участков, где нет серьезной необходимости в фильтрации воздушных масс. Мощность тяги в системе естественной вентиляции можно регулировать за счет высоты вентиляционных каналов: чем выше находится канал, тем сильнее перепад атмосферного давления, и тем лучше тяга.

Поскольку установка герметичных стеклопакетов в частных домах перекрывает естественный приток воздуха в домашнее пространство, рекомендуется в самих окнах или наружных стенах дома делать отверстия для приточных клапанов.

Особенности искусственной вентиляции

Чтобы установить принудительную вентиляцию, понадобится специальное оборудование. Зато принудительный воздухообмен гораздо эффективнее и может влиять на температурный режим и уровень влажности в помещении дома. Поступающий снаружи воздух проходит через вентиляционный блок и распределяется по помещениям. При помощи вытяжных вентиляторов отработанный воздух выводится наружу. В каждом помещении устанавливается принудительный приточно-вытяжной механизм с так называемым рекуператором. Рекуператор представляет собой специальный теплообменник, который позволяет нагревать поступающий в дом воздух, забирая тепло у исходящих воздушных масс. С помощью калориферов воздух нагревается или охлаждается, благодаря чему в домашнем пространстве поддерживается комфортный микроклимат. Также принудительную циркуляцию воздуха обеспечивают специальными фильтрами для очистки воздушных масс.

Искусственная вентиляция в частном доме удобна тем, что она не зависит от атмосферных изменений: температура и влажность окружающей среды никак не влияют на мощность тяги и работу вентиляционной системы. Но при этом она зависима от электричества и требует больших энергозатрат на обогрев воздуха, особенно в зимнее время.

Смешанный тип вентиляции

Комбинированный воздухообмен предполагает использование естественной вентиляции, усиленной с помощью механических вентиляторов. Возможна установка механической приточной вентиляции в доме при естественном выбросе воздуха посредством вентиляционных каналов. Или наоборот, устанавливают механическую вытяжку, а приток воздуха осуществляется естественным путем. Примерами подобных систем вентиляции служат простые вентиляторы, которые обычно устанавливают в санузлах, либо кухонные вытяжки. Это удобный вариант в том случае, когда не во всех помещениях дома есть необходимость в установке принудительной вентиляции: тогда в кухне и санузлах делают смешанный тип вентиляционной системы, а в остальных помещениях дома оставляют естественную.

Рекуператор

Принцип работы вентиляции с рекуператором

Рекуператор – обязательный элемент приточно-вытяжной вентиляционной установки. Бывают двух типов:

• Роторные;
• Пластинчатые.

Основное предназначение рекуператоров:

• Подогрев поступающего в помещение воздуха (в холодное время года);
• Охлаждение поступающего в помещение воздуха (в жаркое время года).

В обоих случаях «выравнивание» температуры заходящего потока происходит за счёт воздействия на него более тёплого (зимой) или более холодного (летом) входящего потока отработанного воздуха. При этом чистый воздух никогда не смешивается с грязным.

Схемы вентиляции и функциональные возможности

Для сохранности зданий их оборудуют системой воздухообмена. Тогда не образуется конденсат на стенах, не страшна плесень и грибок. Это создает комфортные условия проживания людей. Вентилированию подлежат, кроме жилых комнат, подсобные помещения для хозяйственно-технических нужд.

Самое простое решение – использование естественной вентиляции. Внутри стен прокладывают каналы для циркуляции воздуха. Его температура и плотность внутри и снаружи разная, что обеспечивает природное движение. Вертикальные трубы начинаются в вентилируемом помещении и выходят над крышей.

Если подобная схема не обеспечивает полноценный воздухообмен, применяют принудительную (механическую) вентиляцию. Обычно без нее не обходятся кухни, ванные комнаты, туалеты, котельные. Для осуществления используют приборы: вытяжки и вентиляторы. Они удаляют не только запахи, но также излишки влаги, предотвращая появление плесени и грибка.

Принудительная вентиляция имеет несколько схем:

1. Приточной обеспечивается поступление воздуха снаружи в помещение, его очистка. Состоит из вентилятора и других элементов. Дополнительное оборудование вроде калорифера обеспечивает необходимую температуру поступаемого потока.
2. Действие вытяжной системы основано на принудительном удалении грязного воздуха. Обычно используются вентиляторы.
3. Самая совершенная – принудительная приточно-вытяжная вентиляция. Она объединяет в себе преимущества всех систем. Одни устройства обеспечивают приток чистого воздуха с улицы, очищая его. Назначение других – удалять загрязненный из помещений.

Приборы работают во взаимодействии, за счет чего достигается высокая эффективность. Используют также комбинированную схему, где приток свежего воздуха осуществляется естественной вентиляцией, а выброс – механическими устройствами.

Нормы для вентиляции в частном доме

Для точного и правильного проектирования вентиляционной системы нужно провести расчёты, учитывая при этом два базовых норматива – расход наружного воздуха и кратность воздухообмена. Кратность (интенсивность) воздухообмена определяется числом обменов воздуха за один час. Для вычисления кратности необходимо объем поступающего в течение определенного периода (чаще всего в течение 1 часа) воздуха разделить на объем помещения, куда он подается. В комнатах постоянного нахождения людей его нормативное значение – один объем в час, в других помещениях, где жильцы лишь изредка бывают (подсобки, гардеробные) – всего 0,2 за аналогичный период времени. Что касается нормы расхода воздуха, то она зависит от характеристики помещения и его площади. Чем большим объемом обладает комната, тем меньший расход воздуха на одного человека. К примеру, если объем жилого помещения на 1 человека больше 20 м3 – расход воздуха будет 20 м³/час. Если же на 1 жителя выделено меньше 20 м3 объема помещения – нормативный показатель увеличивается до 30 м³/час. В уборную и ванную должно поступать не менее 25 м3/ч. Норма расхода воздуха в кухне зависит от характеристики используемой плиты: при 2-конфорочных плитах – не менее 60 м3/ч, при 3-конфорочных – 75 м3/ч, при 4-конфорочных плитах – не менее 90 м3/ч.

Все нормативы рассчитываются для помещений с базовым температурным режимом — +18 °C или +20°C в угловых комнатах.

Советы специалистов

Вопросов по сооружению вентиляции в цокольном этаже коттеджа или в других помещениях много. Иногда обыватели, которые пытаются сделать ее своими руками, попадают в положения, связанные с неэффективной работой системы. Поэтому специалисты рекомендуют:

1. Не проводить расчета самостоятельно, если вы в этой области неспециалист. Приведенные выше формулы и соотношения – это всего лишь приблизительная сторона дела. Особенно это касается расчетов принудительной схемы отвода отработанного воздуха. Здесь требуются точные выкладки, потому что по ним придется выбирать вентиляторы или ПВУ.
2. Монтаж вентиляции самим проводить можно. Сегодня производители предлагают готовые разработанные по точным схемам установки, которые собираются, как большой конструктор. Главная задача производителя работ – точно расположить схему в пространстве коттеджа и не забыть о герметизации стыков.
3. В кухнях и санузлах вытяжные вентшахты устанавливаются обязательно.
4. В комнате, где сооружен камин, такую шахту можно не возводить.
5. Все воздуховоды и оборудование, расположенное на улице или в неотапливаемых помещениях, необходимо утеплять.
6. Если в кухне устанавливается электрическая вытяжка, то лучше монтировать отточную с выводом воздуховода на улицу.
7. Калорифер с рекуператором – это увеличение комфорта внутри комнат. Но учтите, такая установка стоит немалых денег, что может отразиться на капитальных вложениях в строительство коттеджа.

Места притока

Естественной тягой свежий воздух поступает в дом через приоткрытые окна, правда, тогда улетучивается и большая часть домашнего тепла. Чтобы избежать теплопотерь, используются КИВ (приточные клапаны), которые постоянно пропускают определённый объем воздуха.

Патрубок, ограниченный решетками, проходит стену насквозь. Положением крышки регулируется скорость потока от 40 до 100 м3/час. Располагается установка далеко от дверей, чаще за радиаторами, выше 2 м над уровнем земли. Базовые клапаны регулируются вручную.

Рис. 2 – Приточный клапан КИВ

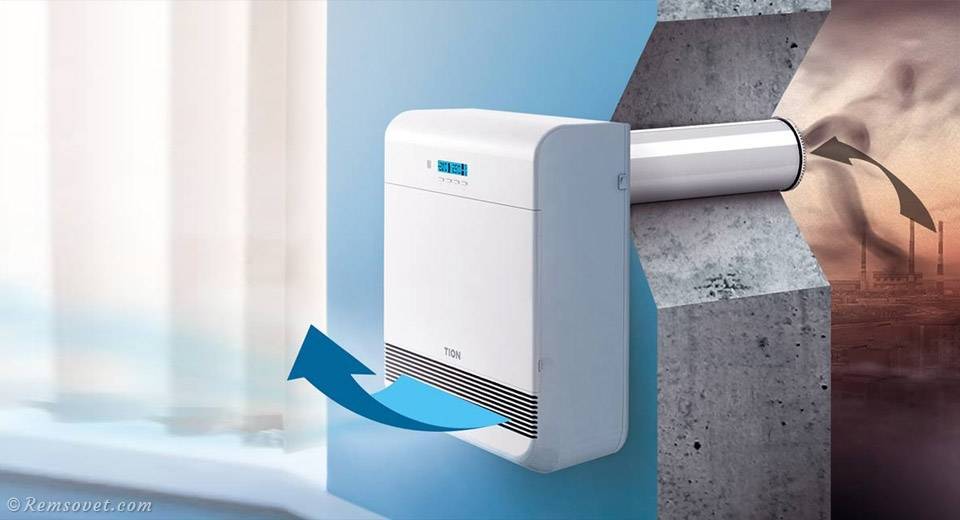

Автоматические проветриватели (бризеры) настраиваются датчиками влажности, температуры, что экономит время и до 5% расходов на отопление. Внутри корпуса имеется встроенный вентилятор, которому задаются параметры на определенный объем воздуха (мощность 3-7 Вт). Скорость притока регулируется от 12 до 150 м3/час.

Рис. 3 – Автоматический проветриватель (бризер)

Установки создают избыточное давление в помещениях, которое помогает продвигать застоявшийся воздух в каналах с естественной тягой (даже, если тяга слабая). Проветриватели часто комплектуются фильтрами для удаления пыли (тонкой очистки – F или грубой – G), ионизаторами, калориферами для обогрева притока.

Приточная вентиляция с водяным контуром обогрева требует гидравлической обвязки, которую желательно сделать до чистовой отделки стен. При этом калорифер становится чувствительным к морозу, может промерзать. Электрические установки менее требовательные, но увеличивают потребление энергии в доме.

Новые поколения бризеров оснащаются системами климат-контроля и целым набором фильтров, задерживающих пыльцу, тяжелые металлы, бактерии. Правда, покупка и эксплуатация прибора (затраты на электроэнергию, замена фильтров) обходятся дорого.

В домах с площадью больше 150 м2 рациональнее оборудовать систему воздуховодов с механическим побуждением. Где уличный воздух максимально подготавливается перед поступлением в комнату и разносится вентиляторами в разные помещения по сети воздуховодов. Исключение – индивидуальный приток должен обслуживать кухню, гараж, с/у, ванную.

Рис. 4 – Механическая вентиляция частного дома

Расчёт вентиляции в частном доме

Расчёт вентиляции должен производиться профессионалами на этапе проектирования жилых, административных и производственных зданий. При эксплуатации специализированных помещений (вредные цеха, лаборатории), в расчёт необходимо принимать вредные вещества и их ПДК.

При строительстве частного дома расчёты вентиляции упрощаются и их можно выполнить самостоятельно, зная методику. В этой статье мы рассмотрим методику, основанную на приложении “Ж” СП 60.13330.2016 «Отопление, вентиляция и кондиционирование воздуха» (актуализированная редакция СНиП 41-01-2003). Данная методика учитывает удельные нормы воздухообмена, которые рассчитываются двумя способами:

1) По нормируемой кратности воздухообмена;

2) По нормируемому удельному расходу приточного воздуха.

При получении результатов по каждому способу расчёта, принимается во внимание наибольшее значение. Теперь ознакомимся более детально с указанными выше способами расчёта

Теперь ознакомимся более детально с указанными выше способами расчёта.

2.1 Нормируемая кратность воздухообмена:

Кратность воздухообмена — определяет кол-во раз, которое воздух в помещении успеет полностью обновиться в течение одного часа.

То есть, если кратность воздухообмена равна 1 (ч-1), это значит что за час воздух полностью обновится в указанном помещении, если 0,5 (ч-1) — только половина объёма воздуха в помещении будет заменена свежим.

Кратности воздухообмена для различных помещений представлены в таблице 9.1 СП 54.13330.2011, также эта таблица, но на мой взгляд, в более удобном виде есть в СТО НП «АВОК» 2.1-2008 (Данный стандарт одобрен и рекомендован Госстроем России, и по сути упорядочивает информацию из российских и зарубежных нормативных документов):

Таблица 1 – Нормы минимального воздухообмена в помещениях жилых зданий:

Для того, чтобы рассчитать расход приточного воздуха, используем формулу:

L = V × n   (формула №1)

V – объём помещения, м3;

n – кратность воздухообмена, ч-1;

2.2 Нормируемый удельный расход приточного воздуха

Этот способ расчёта предлагает использовать две формулы:

L = A × k    (формула №2)

A – площадь помещения, м2;

k – нормируемый расход приточного воздуха на 1 м2, м3/(ч⋅м2);

L = N × m    (формула №3)

N – число людей;

m – нормируемый удельный расход приточного воздуха на 1 человека, м3/ч;

Если площадь помещения на одного проживающего меньше 20 м2, то используем формулу №2, если больше — формулу №3.

2.3 Пример расчёта минимального нормируемого воздухообмена

Обозначим несколько принципов, которые будут необходимы в расчётах:

• 1 — Приток воздуха осуществляется через жилые помещения;
• 2 — Удаление воздуха происходит через ванную, туалет, кухню;
• 3 — Соблюдается баланс воздухообмена: приток воздуха равен оттоку.

Пример №1:

Общая площадь квартиры F_общ = 100 м2. Площадь жилых помещений F_жил = 70 м2. Кухня оснащена 4-конфорочной газовой плитой. В квартире постоянно проживает 4 человека.

1) Определение объёма притока:

а) По кратностям:

Используем формулу №1:

L = V × n   (формула №1)

V = S × h = 100 × 3,0 = 300 м3;

n = 0,35 в соответствии с таблицей №1;

L = 300 × 0,35 = 105 м3/ч

Для расчёта используем полный объём помещения, а не только объём жилых зон

б) По удельному расходу приточного воздуха:

Определяем заселённость – 100/4 = 25 м2/чел. (> 20 м2/чел), соответственно используем формулу №3:

L = N × m   (формула №3)

N = 4 человека, m = 30 м3/ч·чел. (по таблице 1)

L = 4× 30 = 120 м3/ч

Выбираем наибольшее значение, соответственно минимальный объём приточного воздуха составляет — 120 м3/ч

2) Определение объёма вытяжки:

Вытяжка осуществляется через кухню, ванную и туалет. Параметры для этих помещений определяем по таблице №1:

L_кухни = 90 м3/ч
L_ванной = 25 м3/ч
L_{туалета} = 25 м3/ч
L_{вытяжки} = 90 + 25 + 25 = 140 м3/ч

Мы видим, что объём вытяжного воздуха получился больше приточного, поэтому для соблюдения баланса воздушных масс увеличиваем объём приточного воздуха, и он становится равным: L_{притока} = L_{вытяжки} = 140 м3/ч

Пример №2:

Оставим все данные, как в примере №1, но увеличим число проживающих до 6 человек.

1) Определение объёма притока:

а) Расчёт по кратностям не изменился: L = 105 м3/ч

б) По удельному расходу приточного воздуха:

Определяем заселённость – 100/6 = 16,67 м2/чел. (< 20 м2/чел), соответственно используем формулу №2:

L = A × k    (формула №2)

A – площадь жилых помещений, по условию равна 70 м2, k – нормируемый расход приточного воздуха — 3 м3/(ч⋅м2)

L = 70 × 3 = 210 м3/ч

2) Определение объёма вытяжки:

L_{вытяжки} = 90 + 25 + 25 = 140 м3/ч (остался прежним)

Мы видим, что в данном случае объём приточного больше объёма удаляемого воздуха, поэтому для соблюдения баланса увеличиваем объём вытяжки и получаем:

L_{притока} = L_{вытяжки} = 210 м3/ч

Как сделать вентиляцию в частном доме своими руками

Процедуру самостоятельного монтажа вентиляционной системы в частном доме можно разделить на несколько основных этапов.

1. Расчеты и проектирование. Первый шаг заключается в вычислении требуемого воздухообмена. Это можно сделать по формуле, описанной выше.
2. Выбор сечения воздуховодов. После вычислений необходимо определится с диаметров каналов системы. Небольшая величина приведет к постоянным загрязнениям, большая – к шуму и потере производительности. При монтаже каналов необходимо снизить количество поворотов к минимуму.
3. Выбор типа вентиляции. Как уже было сказано, наиболее оптимальным вариантом является приточно-вытяжная система.
4. Составление схемы расположения каналов.
5. Определение месторасположения забора и вывода воздушных потоков.
6. Непосредственно сам монтаж вентиляции.

Выполняя точные расчеты, используя качественные материалы и точно следуя описанному алгоритму, создать вентиляционную систему своими руками очень просто.

Приточно-вытяжная вентиляция

Установка вентилятора в санузел

Установка вентилятора в санузел – это проста процедура, которая позволит обеспечить качественную циркуляцию воздуха. Первым делом необходимо определится с месторасположением конструкции. Чаще всего, она устанавливается в выходное отверстие, соединенное с общей системой вентиляции.

Для установки вентилятора необходимо следовать следующей пошаговой инструкции.

1. Подключить вентилятор к электросети. Процедуру включения можно осуществлять с помощью кнопки, расположенной непосредственно на конструкции, или же подвести его к обычному выключателю около санузла.
2. Далее нужно снять защитную крышку и закрепить конструкции на выходе вентиляционного отверстия с помощью полимерного клея или жидких гвоздей.
3. Последний шаг заключается в установке защитной крышки и проверке работы установленной конструкции.

Устройство вытяжки

Принцип работы вытяжного вентилятора выглядит следующим образом:

• воздух, находящийся в помещении нагревается за счет отопительных приборов, дыхания жильцов и т.д.;
• свежий воздух поступает в помещение и создает повышенное давление за счет разницы температур, из-за которого отработанные воздушные массы поднимаются к потолку помещения;
• вытяжной вентилятор засасывает воздух в верхней части помещения в вентиляционные каналы, по которым он в дальнейшем выводится из дома.

Приточная вентиляция с помощью диффузора или решетки

Приток свежего воздуха осуществляется по вентиляционным каналам. За его равномерное распределение по помещению отвечают такие элементы как диффузоры и решетки. Они позволяют воздуху равномерно разнестись по комнате, что препятствует образованию застоя.

Диффузоры и решетки классифицируются по нескольким параметрам:

• форма – круглая, прямоугольная или квадратная;
• размер;
• дополнительные опции – встроенные вентиляторы, вытяжки, увлажнители, обогреватели т.д.

Приточная вентиляция с помощью приточного клапана

Приточная вентиляция, работающая за счет приточных клапанов – это самый простой способ создания вентиляционной системы. Клапан – это конструкция, которая может устанавливаться в стены, окна, двери и т.д.

Воздух поступает с улицы через клапаны и попадает в помещение. Установить приточный клапан очень легко. Для этого достаточно следовать следующей инструкции.

1. Определится с местом расположения конструкции. Чаще всего такие конструкции монтируются в пространство под окна или же в стены.
2. Вне зависимости от выбранного месторасположения необходимо просверлить сквозное отверстие под углом в направлении вниз (это требуется для предотвращения попадания в помещение воды, пыли и т.д.).
3. Далее необходимо установить клапан и зафиксировать его в отверстии.
4. Оставшееся пространство в проделанном отверстии заделывается с помощью герметика.

При выборе количества приточных клапанов, необходимо учитывать скорость отвода отработанных воздушных масс. Вытяжка должна успевать отводить количество использованного воздуха равное объему поступающего. В этом случае, коэффициент полезного действия вентиляционной системы будет максимальный.

Установка переточных решеток

схема монтажа переточной решетки

Теперь пришло время обратить внимание на движение потоков воздуха по дому. Для его свободного прохождения под каждой межкомнатной дверью должна быть щель высотой минимум 3 сантиметра

Если межкомнатные двери снабжены порогами и плотно прикрываются, необходимо установить переточные решетки.

В каждой двери общая площадь отверстий для беспрепятственного перемещения воздуха должна составлять для жилых помещений минимум 200 куб. см.

Минимальный размер решетки в дверях любого помещения, снабженного каналом естественной вытяжной вентиляции — 800 куб.см. Переточные решетки выполняются из сплавов алюминия и представляют собой две рамки между которыми крепятся горизонтальные жалюзи. Переточные решетки удобны тем, что оставляя свободу движения воздуха, они перекрывают доступ света и звука в помещение. Если установка решеток по какой-то причине невозможна, существует простое и эффективное решение: в нижней части двери просверливаются отверстия и прикрываются вентиляционными кольцами. Кольца могут быть простыми, снабженными сеточкой или шумопоглощающими.

И самый бюджетный вариант — подрез двери. С нижней части срезается полоска 3-4 см, срез заклеивается торцовым кантом. Такая схема не подходит для спален и детских, так как не обеспечивает достаточную изоляцию помещения.

Какой вариант лучше

Нельзя сказать, что какая-то схема вентиляции в частном доме лучше или хуже чем другие. Каждый случай следует рассматривать индивидуально. Для умных домов, конечно же, следует монтировать приточно-вытяжные установки с полной комплектацией. Уместны такие системы и в больших двух, трёхэтажных строениях. А для маленьких домиков, рассчитанных на проживание 2-3 человек, вполне хватит ЕВ.

Нельзя снимать со счетов и бесперебойность поставок электричества и его стоимость. После отключения света вентиляция загородного дома с механическим побуждением превращается в груду неработающего оборудования. Для снижения рисков имеет смысл устанавливать автономные генераторы.

Если же основная цель – высокий уровень комфорта и минимизация затрат на содержание, то лучшее решение – естественная вентиляция коттеджа с установкой локальных вытяжных элементов (зонты на кухне и вентиляторы в санузле и ванной) и настенных клапанов.

Чистка вентканалов

Со временем систему вентиляции необходимо очищать от грязи и пыли. Если вентканалы имеют не большую длину, то данную работу можно произвести самостоятельно с помощью пылесоса. При большой протяженности каналом лучше воспользоваться услугами специализированных организаций.

В этом есть определённые плюсы:

• Очисткой зайдутся грамотные, обученные специалисты.
• Качество такой очистки будет намного выше.
• Фирмы, которые занимаются этой деятельностью, имеют специальное оборудование.
• Кроме очистки можно провести дезинфекцию, и обеззараживание вентиляции.

Устройство данной конструкции в частном доме является не роскошью, а необходимостью. Наличие данной конструкции должно быть заложено ещё на этапе проектирования дома. При использовании естественной системы, её можно смонтировать самому.

Если планируется более сложные принудительные, или комбинированные варианты, с использованием специального оборудования для подогрева воздуха, то следует обратиться к специалистам.

Такие сложные системы сначала рассчитываются в специальных программах, после этого на них составляется отдельный проект. Для устройства данных конструкций потребуются монтажники, обладающие специальными техническими знаниями.
