Описание и характеристики ёмкости системы отопления: буферной, аккумулирующей, накопительной

Монтаж теплоаккумулятора

Усовершенствование работы отопления дополнительными устройствами своими руками сделает необходимым проведение следующих работ:

1 Сделать подробную схему

Разрабатывая чертеж, нужно принимать во внимание, где находится аккумулятор отопления, изоляционный слой, высоту аккумуляторной емкости, наличие дренажа для водоотведения – факторы уменьшения теплопотери; 2 Встроить в систему коллектор-распределитель, проследив правильность подсоединения различных систем; 3 Соединив детали трубопровода, проверить герметичность соединений; 4 Подключить аккумулирующий бак; 5 Подключить циркуляционный насос; 6 После завершения сборочных работ своими руками, провести тест-контроль герметичности и правильности соединений.. (Пока оценок нет)

(Пока оценок нет)

(Пока оценок нет)

Тонкости сборки теплоаккумулятора

Чтобы упростить себе задачу по сборке теплоаккумулятора своими руками и удешевить этот процесс, стоит воспользоваться следующими рекомендациями:

• Вместо заводского змеевика вполне можно использовать гибкую металлическую гофротрубу;
• Металлическую емкость при желании можно заменить на огнеупорную пластиковую – но для сохранения формы такую конструкцию придется устанавливать в решетчатом каркасе;
• Теплоаккумуляторы небольших размеров неплохо вписываются в систему теплых полов;
• При необходимости обогрева большого помещения лучше будет воспользоваться заводским теплоаккумулятором, параметры которого были рассчитаны и протестированы специалистами на профессиональном оборудовании.

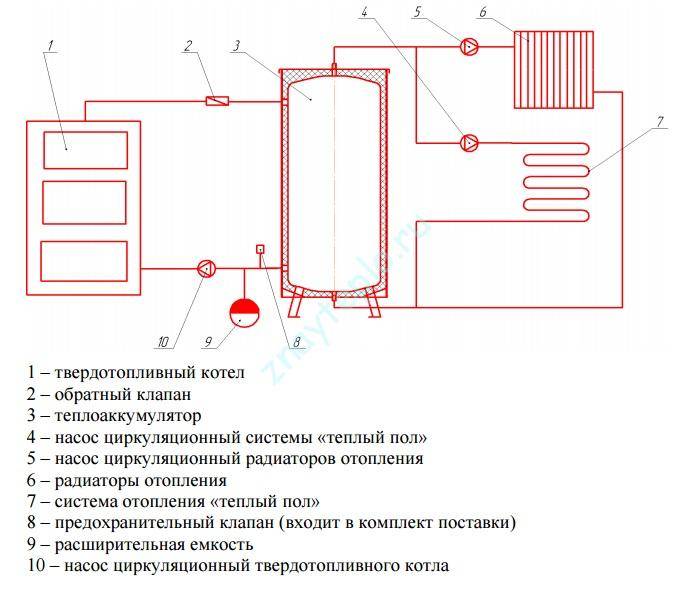

Схема подключения

Схема подключения

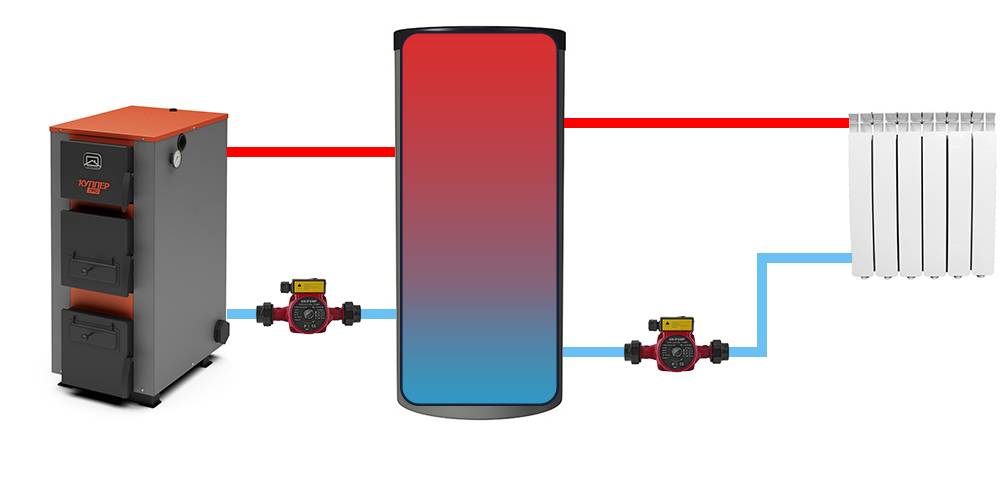

В самом простом случае теплоаккумулятор включается последовательно между котлом и контуром отопления. Между ТА и котлом устанавливается циркуляционный насос, чтобы горячая вода поступала в верхнюю часть ТА, выталкивая холодную воду с нижней части в котел. Между ТА и контуром отопления устанавливается циркуляционный насос для забора горячей воды из верхней части и транспортировки к радиаторам.

Однако при этом существенно поднимается общая теплоемкость системы, и при начальном запуске отопления придется ждать, пока не нагреется весь объем ТА, прежде чем тепло дойдет до радиаторов.

Еще один вариант включения – параллельно котлу отопления. Данный вариант хорошо показывает себя в сочетании с гравитационной системой отопления. Верхний отвод теплоаккумулятора подсоединяется к самой верхней точке раздатки, а в нижнем точк – к котлу.

Недостатки те же, что и в первом случае, нагрев происходит всего объема теплоносителя в системе и в ТА, что существенно увеличивает время на запуск отопления.

Из преимуществ только простота подключения и минимум используемых элементов.

Схема включения с подмешиванием

Лучше всего использовать схему включения с подмешиванием или гидроразвязкой. Используются трехходовые клапаны с термостатом. Теплоаккумулятор при этом устанавливается как отдельный элемент системы, параллельно контуру отопления.

Основная часть автоматики устанавливается на подающем трубопроводе: трехходовой клапан, термостаты, группа безопасности и т.д. По умолчанию трехходовой клапан направляет теплоноситель от котла к радиаторам, пока температура в помещении не достигнет требуемой отметки.

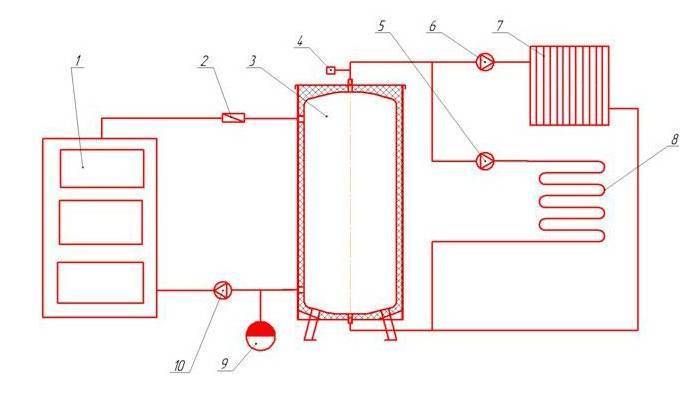

Схема подключения с подмешиванием

Как только необходимости в активном обогреве нет, клапан переводит часть теплоносителя от котла к теплоаккумулятору, сбрасывая лишнее тепло.

При достижении максимальной температуры воды в ТА и целевой температуры в радиаторах, срабатывает датчик, установленный в котле по перегреву, и он отключается. Пока же требуется обогрев или не прогрет теплоаккумулятор, работа котла продолжается.

Если по каким-то причинам котел перестал выдавать номинальную мощность или полностью выключился при снижении температуры на подающей линии, вода из теплоаккумулятора подмешивается в контур отопления, восполняя теплопотери системы.

Тепловой аккумулятор своими руками

Схема самодельного теплового аккумулятора

Сложность изготовления буферных емкостей для отопления заключается в создании надежной теплоизоляции. Для этого нельзя использовать обычную бочку или аналогичную ей емкость. Помимо этого параметра ёмкость радиатора отопления должна выдержать нагрузку воды на стенки и возможные гидравлические удары.

Самая простая конструкция представляет собой куб, внутри которого располагается П-образный трубопровод или змеевик из медной трубы. Последний предпочтительнее, так как он имеет большую площадь теплообменной поверхности, а медь обладает оптимальным значением теплопроводности. Эта конструкция подключается к общей магистрали. Для изготовления емкости системы отопления понадобятся стальные листы, толщиной не менее 1,5 мм и металлическая труба. Ее диаметр должен быть равен сечению трубопровода на этом участке отопления.

Минимальный набор инструментов включает в себя следующее:

• Сварочный аппарат,
• Угловая шлифовальная машина (болгарка),
• Дрель со сверлами по металлу,
• Измерительный инструмент.

Проще всего изготовить ёмкость для радиаторов отопления кубической формы. Предварительно составляется чертеж, по которому будут выполняться все дальнейшие работы. Наличие ТЭНа не обязательно, но предпочтительно. Он сможет поддерживать уровень нагрева воды на должном уровне.

Порядок изготовления теплового аккумулятора

Сначала вырезаются листы прямоугольной формы, из которых будет состоять корпус емкости системы отопления. На этом этапе нужно учитывать зазор для сварки – он может составлять от 1 до 3 мм в зависимости от аппарата и выбранных электродов. Затем в заготовках вырезают отверстия для крепления трубопровода, ТЭНа и патрубков для наполнения емкости. Чугунные батареи отопления не могут крепиться непосредственно к ней. Поэтому нужно рассчитать тепловые потери от емкости к радиатору.

После сборки конструкции нужно сделать теплоизоляцию корпуса. Для накопительной емкости отопления лучше всего использовать базальтовый утеплитель. Он имеет следующие важные качества:

Не горюч. Плавление происходит при температуре свыше 700°С,
Легко устанавливается. Базальтовая вата достаточно упруга,
Имеет пароизоляционные свойства

Это важно для вывода конденсата, который будет неизбежно скапливаться на корпусе аккумулирующей емкости во время работы отопления

Применение полимерных материалов (пенополистирол или пенопласт) недопустимо, так как они относятся к группе легковоспламеняющихся. Теплоизоляцию буферной емкости лучше всего делать после подключения к системе отопления. Так можно уменьшить тепловые потери на входных и выходных патрубках.

Расчет объема бака

Прежде чем приступить к изготовлению теплонакопителя для отопления своими руками, необходимо рассчитать примерный объем будущего агрегата. Сначала следует узнать приблизительную мощность теплоотдачи емкости, учитывая, что для обогрева в зимний период 10 м² помещения расходуется 1 кВт мощности.

То есть для отопления большого загородного дома площадью 200 м² потребуется 20 кВт тепловой энергии, но для расчета принимают средний показатель — 10 кВт. При этом максимальная температура теплоносителя берется равной 90° C, а минимальная — 50° C.

Время действия буферного бака без участия котла составляет 8 часов. В дальнейшем, проведя расчет по формуле m=Q/c (tmax-tmin), можно узнать количество воды, поступающее в бак. В формуле следующие обозначения:

• Q — расход тепловой энергии;
• c — удельная теплоемкость воды;
• (tmax-tmin) — разница между максимальной и минимальной температурами.

После расчета получится 1718 кг воды, то есть примерный объем будет равен 1,8 м³. Объем резервуара можно определить и по каталогу заводских видов теплоаккумуляторов, сравнив их технические характеристики, которые могут подойти к требуемой площади помещения.

Завершающий этап

Последними действиями перед началом эксплуатации будут:

1. Зачистка, грунтовка и покраска внутренней стороны бака. Грунтовать и красить следует несколько раз.
2. После подключаются заранее подготовленные змеевики (теплообменники).
3. Проверяется герметичность и надёжность конструкции. Это делается при помощи подачи воды под давлением.
4. Красится бак с наружной стороны.
5. Устанавливается теплоизоляционный материал. На заранее подготовленные крепления монтируется наружная обшивка из листовой оцинкованной стали.

Если есть возможность доверить это дело профессионалам или купить заводскую буферную ёмкость – лучше так и сделать. Так как самостоятельное её производство требует большого опыта работы со сваркой и навыков в тепло- и гидротехнике. К тому же на это потребуется немало ресурсов, сил и времени.

Самая простая система отопления с буфером тепла

В ней нет циркуляционных насосов. Хотя они, конечно, могут быть установлены, следует подчеркнуть, что такая система отопления может обойтись без них, по крайней мере, со стороны буферной загрузки, и если в доме есть гравитационная система центрального отопления, ее может вообще не быть. Это может показаться непонятным для жителей города, но это неоценимое преимущество такой системы отопления для тех, кто живет в сельской местности и подвержен частым отключениям электричества.

Простой бак, лишенный какой-либо автоматики, позволяет не только значительно улучшить тепловой комфорт членов домохозяйства, но и повысить его комфорт:

1. устраняет проблемы, возникающие при “разрыхлении” котла при недостаточном потреблении тепла (“кипячении воды”);

2. позволяет ограничить нагрузку на отопление здания;

3. повышает энергоэффективность котла (наиболее эффективны твердотопливные котлы, когда они работают на полную мощность и не дросселируются, например, счетчиками тяги);

4. снижает выброс вредных веществ и ограничивает накопление сажи в дымовой трубе (по тем же причинам, что и выше).

Для удобства следует добавить, что резервуар для горячей воды можно подключать либо после буфера (он будет нагреваться до тех пор, пока буфер теплый), либо перед ним (наличие горячей воды не зависит от состояния буфера, а также от емкости самого резервуара и скорости рассеивания воды). Буфер также может быть оснащен электрическим нагревателем (который позволит защитить систему от замерзания зимой в аварийной ситуации или при длительном отсутствии членов домохозяйства).

Этапы сборки теплоаккумулятора

Теперь, когда вы примерно представляете, что такое теплоаккумулятор, знаете его конструкцию и имеет под рукой необходимые материалы, можно, наконец, приступить непосредственно к процессу изготовления.

Шаг 1. Приступим к обработке бочки. Изделие из металла следует хорошенько почистить от мусора и прочей грязи, а также зачистить те участки, где появилась ржавчина. Теперь нам нужно сделать так, чтобы ржавчина не появилась еще очень долго. Для этого нужно обработать внутреннюю поверхность ортофосфорной кислотой и нанести 4-5 слоев грунтовки .

Теплоаккумулятор необходимо утеплить минеральной ватой или другим подходящим материалом

Шаг 2. Теперь нужно позаботиться о теплоизоляции емкости. Это необходимо не только для того, чтобы вода сохраняла свое тепло длительное время, но и чтобы окружающий воздух не нагревался от теплоаккумулятора. Энергия не будет тратиться напрасно! Самым простым вариантом будет пенопласт (толщиной 100 мм плотностью 25 кг/куб.м.). Его очень просто вырезать и крепить к стенкам емкости.

Другой вариант – использование минеральной ваты (плотность этого материала уже намного выше и составляет около 140 кг/куб.м.). Для ее надежной фиксации вам как раз и пригодится скотч или любая другая клейкая лента. Если вам покажется это необходимым, то на всякий случай можете сделать внешний каркас из листового металла и надеть поверх утеплителя.

Змеевик внутри самодельного теплоаккумулятора

Шаг 3. Теперь нужно изготовить змеевик, по которому и будет передвигаться сам теплоноситель. Для этого нам послужат медные трубы диаметром 20-30 мм, протяженность зависит от объема вашей емкости, но в среднем вам может потребоваться от 8 до 15 метров такой трубы. Помните о том, что этот змеевик должен соединяться с котлом, ведь по нему будет протекать горячая вода. А холодная вода, находящаяся в баке, будет нагреваться от змеевика.

Удобнее будет мастерить змеевик с помощью 2х деревянных реек. По всей длине вкрутите саморезы, оставив выглядывать шляпку миллиметров на 5. Между этими саморезами очень удобно фиксировать трубы змеевика.

Шаг 4. В вертикальной стенке емкости нужно проделать 2 отверстия для фиксации подающего и отводящего патрубков. На них в дальнейшем установите запорные краны.

Шаг 5. Далее нужно разместить бочку в заранее выбранном и подготовленном для этого месте.

Помните! Устанавливать ее можно только на бетонном основании! Вам нужно будет залить его самостоятельно или же приобрести готовую бетонную плиту!

Шаг 6. Выполняем подключение теплоаккумулятора к котлу. Отдельно стоит упомянуть про крышку емкости. Как вариант, вы можете сделать ее литой, то есть приварить ее к самому баку, а можете – съемной, на болтах. В последнем случае вам понадобится монтировать воздухоотводчик и предохранительный клапан.

Теплоаккумуляторы могут использоваться в различных отопительных системах, однако, наиболее эффективны и необходимы они в паре с твердотопливным и электрическим котлами. В первом случае у вас всегда будет запас горячей воды, на случай ожидания загрузки новой порции дров в котел. А в паре с электрическим котлом он поможет вам сократить расход электроэнергии: нагрев воды будет происходить ночью, а утром вы сможете пользоваться подготовленным запасом горячей воды, что очень удобно.

Как изготовить теплоаккумулятор своими руками?

Устройство аккумулятора и принцип работы довольно просты. Даже изготовленные собственноручно резервуары могут повысить эффективность домашней системы отопления и сделать эксплуатацию намного удобнее.

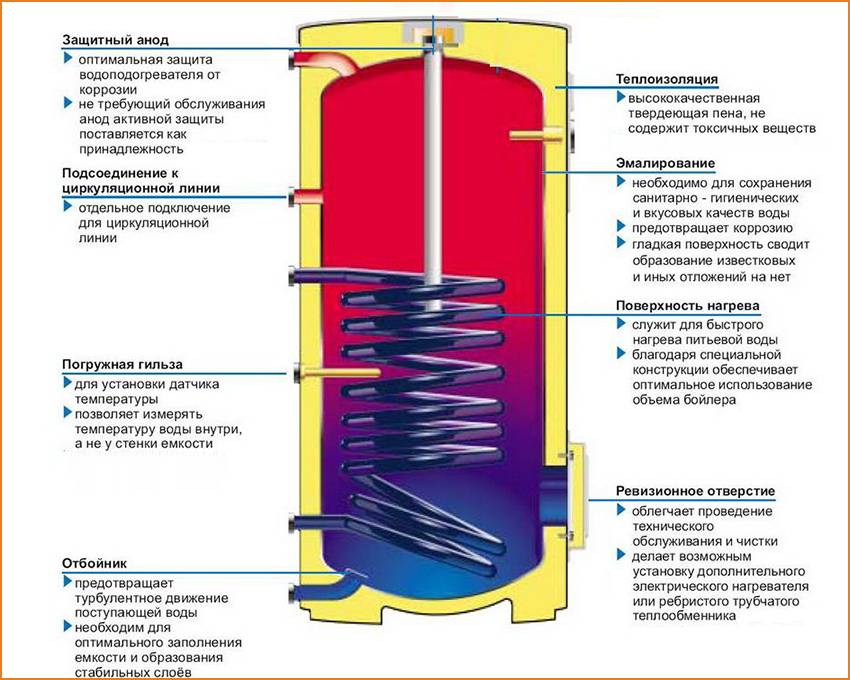

Особенности устройства

Основа конструкции – это надежный резервуар могущий выдержать перепады давления. Для этой цели можно использовать старые газовые баллоны или иные емкости промышленного назначения. В системах без циркуляционного насоса установка должна производиться выше ниже радиаторов. Вода будет циркулировать естественным способом подчиняясь законам гравитации.

В домашних условиях нецелесообразно нарушать целостность бака для установки теплообменников. В большинстве случаев переоборудование сводится к просверливанию двух отверстий на верхней и нижней границах уровня, куда и подключаются подающий и отводящий патрубки.

Поток теплоносителя просто проходит через бак, который выступает в качестве буферной емкости. В случае перегрева котла он воспринимает на себя излишнюю тепловую энергию. По окончанию работы котла, вентили подающего и обратного трубопроводов перекрываются, таким образом, поток теплоносителя начинает идти исключительно через аккумулятор.

Если резервуар не оснастить собственным циркуляционным насосом, в случае монтажа вверху то движение теплоносителя остановится. Не лишним будет и монтаж электрического нагревателя, его установить достаточно просто в отличие от внутренних теплообменников.

Расчет объема и мощности

Выбор объема резервуара неразрывно связан с мощностью котла и объемом помещения где он будет находиться. Чем больше емкость тем больше вес, поэтому монтаж на перекрытиях производится исходя из их материала и веса наполненного бака.

Если помещение необходимого объема отсутствует, а меньшая мощность не удовлетворяет расчетным параметрам, то устанавливают два бака в разных помещениях здания. Не рекомендуется приобретать аккумулятор с емкостью большей чем расчетная поскольку мощность котла должна быть в два больше и система будет работать неэффективно.

За расчетное берется условие что при расходе 1 КВт тепловой энергии на нужды отопления, требуется от 25 до 50 литров теплоносителя. Предполагается, что аккумулирование составит 90 градусов, а после того как он включится в работу, разрядка будет продолжаться до 50 градусов. Выбор мощности производится по таблице учитывающей эту разницу.

Объем теплового аккумулятора, м3	0,35	0,5	0,8	1	1,5	2	3	3,5
Величина отдаваемого теплапри разности температур в 40 ⁰С, кВт/ч	20	30	45	58	85	115	170	210

Рекомендации по изготовлению

При самостоятельном изготовлении прямоугольного резервуара из листового металла, следует особое внимание уделить сварным швам. При отсутствии опыта лучше обратиться к квалифицированному сварщику который правильно подберет электроды и сделает соединение

При несоблюдении технологии даже выполненный из нержавеющей стали агрегат даст течь по швам.

Необходимо оборудовать вентилями входящий и уходящий трубопроводы. Подключение насоса выполнять параллельно с обратным клапаном, а установку ТЭНа производить только на дне. При использовании нержавеющей стали, монтаж аккумулятора выполняется исключительно на нижнем этаже.

Чем утеплить?

Выбор утепляющего материала зависит от формы бака, в остальном они все показывают достаточно высокую эффективность:

• Цилиндрический бак — применяются рулонные фольгированные утеплители в комплексе с гибкими плитами из минеральной ваты.
• Прямоугольный бак — жесткие плиты применяемые в утеплении фасадов, пенопласт или гибкие утеплители.

Изготовление бака-теплоаккумулятора своими руками

Теплоаккумулятор по форме представляет собой обычный бак, сделать его самостоятельно несложно. Сначала нужно определиться с объемом аккумулятора. Его емкости должно хватить на непрерывную работу системы отопления дома между двумя загрузками топлива – в случае твердотопливного котла либо на работу котла только в ночное время суток – в случае электрокотла.

На практике установлено, что для достаточного обогрева 100 м2 помещений необходим теплоаккумулятор емкостью не менее 1,4 м3. Величина эта рекомендуемая, окончательный объем бака подбирается для каждого случая отдельно.

Читать также: Группа безопасности для отопления: установка группы безопасности

Выбор конструкции

Тепловые аккумуляторы бывают двух видов:

• С теплообменником – внутри бака размещается теплообменник в виде спирали из нержавеющей (или медной) трубки, которая подключена напрямую к котлу, в результате чего теплоноситель котла перемещается по отдельному контуру и за счет этого нагревается вода;
• Без теплообменника – теплоноситель в котле и системе отопления один и тот же.

Бак с теплообменником используется, когда к тепловому аккумулятору подключается более одного источника тепловой энергии, например, кроме котла подключен еще солнечный коллектор или тепловой насос либо давление в контуре котла недопустимо для системы отопления и т.д.

Читать также: Почему повышается давление в системе отопления

Изготовление бака

Под теплоаккумулятор подойдет любой бак соответствующего объема. Он может быть круглым или прямоугольным, изготовленным из стали или пластика. Но в случае бака из пластика, следует убедиться, что материал способен выдержать высокие температуры теплоносителя, которые могут доходить до 90 °C.

Читать также: Температура теплоносителя в системе отопления: нормы, максимальная и минимальная температура

Если подходящей емкости нет, ее можно изготовить своими руками. Для этого понадобятся:

• Стальной лист, толщиной не менее 2 мм;
• Трубы, фланцы или сгоны (если трубопроводы соединяются на резьбе).

Бак своими руками проще сделать прямоугольной формы. Зная объем аккумулятора, габаритные размеры металлоконструкции можно подогнать под условия помещения, где будет производиться установка.

Процесс изготовления теплоаккумулятора своими руками производится в следующей последовательности:

1. Разметка и резка в размер стального листа;
2. Сварка металлоконструкции бака;
3. Разметка и приваривание отводов и фланцев (сгонов);
4. Зачистка сварочных швов;
5. Проверка на герметичность, нужно заполнить бак водой и внимательно осмотреть сварочные швы на отсутствие утечек.

При изготовлении теплоаккумулятора своими руками обязательно нужно предусмотреть ремонтный люк, позволяющий очищать внутреннюю поверхность емкости от отложений и накипи, а также дренажный слив.

Далее нужно сделать теплоизоляцию металлоконструкции бака со всех сторон. В качестве теплоизоляции можно использовать:

• Пенопласт;
• Минеральную вату;
• Любой другой подходящий теплоизолятор.

На тепловом аккумуляторе обязательно должен быть предусмотрен предохранительный клапан. Кроме того, аккумулятор рекомендуется оснастить термометром и запорной арматурой на каждом из отводов, в результате чего облегчается его обслуживание.

Читать также: Балансировочный клапан для системы отопления: принцип работы

Теплоаккумулятор устанавливается в непосредственной близости от котла, чтобы избежать лишних потерь тепла. Установку производить на ровную бетонную поверхность. Доступ к ремонтному люку не должен быть загроможден.

После монтажа теплоаккумулятора подключают его отводы к контуру котла и контуру системы отопления. Аккумулятор, сделанный своими руками, готов к работе.

Читать также: Буферная емкость для отопления: гидроаккумулятор своими руками

Теплообменник и конечные действия

Теплообменник можно сделать своими руками в виде буквы «П» или в виде спирали. Пригодятся два таких теплообменника. Один будет занимать нижнюю половину емкости, другой — верхнюю.

Более эффективным является теплообменник в виде спирали потому, что получается максимальная площадь контакта трубки с водой в буферной емкости. П-образный теплообменник представляет собой две вертикальные трубки с приваренными к нему горизонтальными П-образными трубами.

Завершают изготовление буферной емкости так:

1. Изготавливают  теплообменник (сваривают П-образную конструкцию или скручивают трубку в виде спирали).
2. Очищают внутреннюю поверхность аккумулятора от ржавчины и любой грязи. Для этого используют тряпки и наждачную бумагу.
3. 5-6 раз грунтуют поверхность и столько же раз красят.
4. После высыхания краски проводят подключение теплообменников.
5. Заглушают большинство патрубков и проверяют емкость, а также медные трубчатые спирали на герметичность. Для этого выполняют подключение к водопроводу и после закачивают воду под давлением.
6. Очищают, грунтуют и красят внешнюю поверхность.
7. Приклеивают теплоизоляцию.
8. Обшивают конструкцию оцинкованным листом стали.

Монтаж патрубков

Для их монтажа нужно просверлить отверстия. Схема размещения отверстий:

1. Два отверстия для одного теплообменника должны находиться возле дна. Их размещают на одной вертикальной линии. В этот теплообменник будет поступать вода от твердотопливного котла отопления.
2. Аналогичные два отверстия должны быть на другом конце.
3. Отверстие для подачижидкости в аккумулятор может находиться на высоте 30-40 см от дна. Отверстие для отвода воды лучше делать в дне.
4. Три отверстия для термометров должны быть рассредоточенными по высоте емкости. Их устанавливают на одной вертикальной линии.
5. Отверстие для клапана спуска воздуха должно находиться на верхней стороне.

Все патрубки, кроме тех, к которым будет осуществляться подключение теплообменника, можно приваривать только с внешней стороны. Остальные приваривают так, чтобы они выступали с обеих сторон стенок емкости.

Схема подключения

Обратите внимание! Основным правилом установки аккумулирующей ёмкости считается подсоединение бака параллельно к котлу. Рассмотренный способ считается одним из самых эффективных.. При подключении буферной ёмкости в системе отопления должны предусматриваться следующие приборы:

При подключении буферной ёмкости в системе отопления должны предусматриваться следующие приборы:

• Твердотопливный котёл или любой другой прибор для обогрева;
• Буферный бак;
• Насос, установленный между отопительным прибором и аккумулирующей ёмкостью;
• Первый теплообменник, из которого подаётся горячая вода;
• Второй теплообменник служит для подключения к дополнительным источникам тепловой энергии

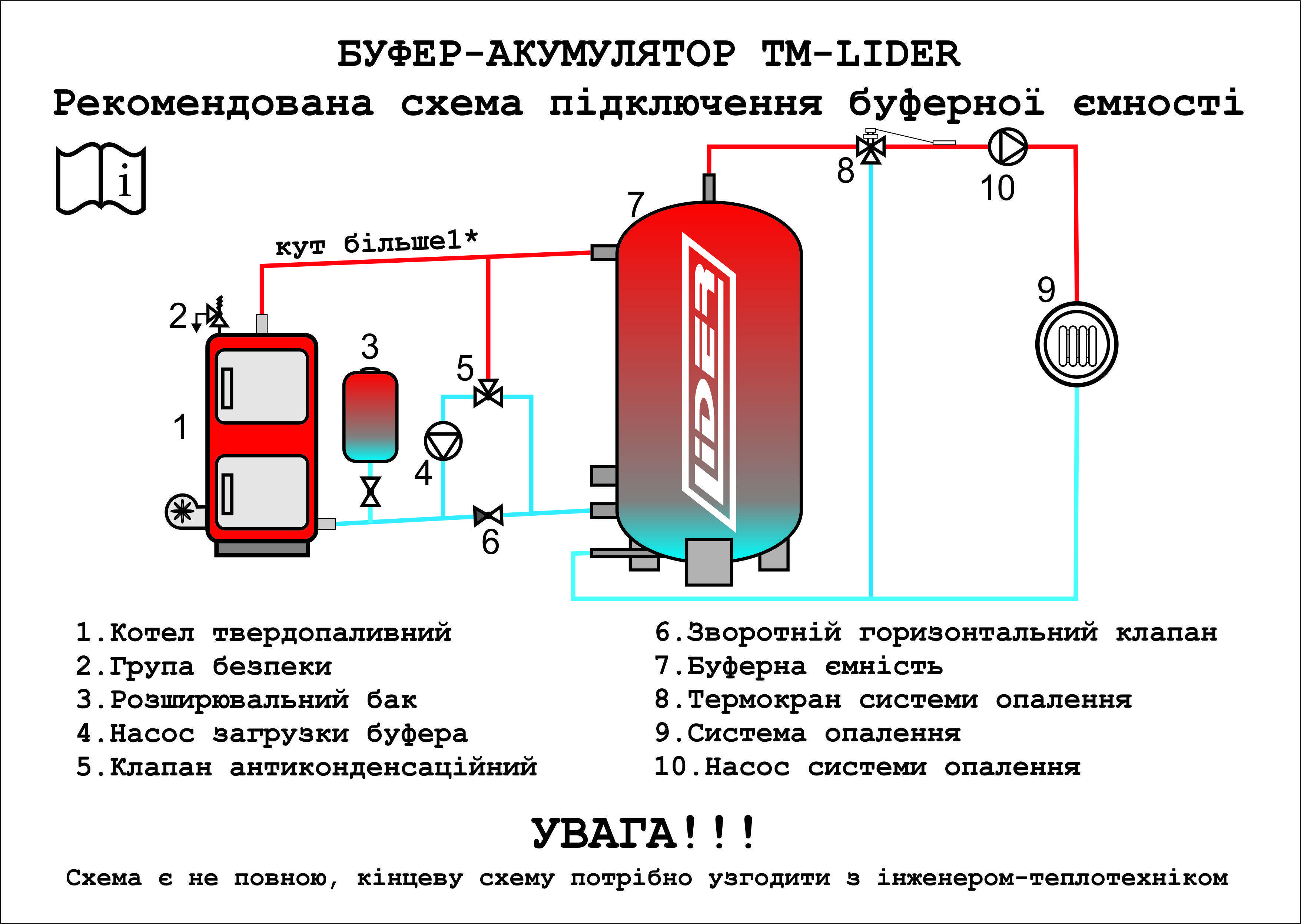

Схема подключения буферной емкости для твердотопливного котла

Во время подключения верхний патрубок резервуара соединяют с выходом котла, второй выход должен соединяться с центральной магистралью системы отопления. Теперь один из нижних патрубков соединяют до входа к котлу, устанавливают циркуляционный насос между трубопроводом и отопительным прибором.

При помощи такого механизма жидкость будет попадать от котла в резервуар. Следующий патрубок выводят к обратной трубе. Здесь также нужно установить циркуляционный насос, который будет подавать горячий теплоноситель в систему.

https://youtube.com/watch?v=ppkWSzvPeBg%3F

Как и из чего сделать буферную емкость

Теплоаккумулятор изготавливают по чертежу заводского бака. Внутреннее устройство полностью идентично. Бак состоит из следующих узлов:

• внутренняя емкость;
• слой теплоизоляции;
• наружная защитная оболочка;
• теплообменник для емкости, обычно медный змеевик;
• регулирующая и запорная арматура: сливной кран, предохранительный клапан, воздушный клапан, термометр.

Чтобы изготовить буферную емкость самостоятельно достаточно собрать аккумулятор подобно заводскому модулю. Следует помнить, что для разных систем отопления (открытого и закрытого типа), требуются баки разной конструкции. Также будет необходимо подобрать материал для изготовления и утепления емкости.

Тип конструкции теплонакопителя

Для самотечной системы отопления подойдет только открытый буферный бак. Отличие в конструкции: наличие патрубка в верхней части емкости, сообщающегося с атмосферой.

Материал для изготовления аккумуляторного бака

Алюминиевая ёмкость — используют уже готовые резервуары с достаточным объемом. Изготовить бак из алюминия самостоятельно получится только при наличии должной квалификации сварщика. Не все профессиональные мастера берутся за обработку этого металла.
Теплоаккумулятор из бочек (металлических) — недостатки: тонкостенная сталь, плоские крышки. Хорошая альтернатива, взять заготовку стальной трубы и изготовить бак приварив дно и верхнюю часть.
Стальная емкость под теплоаккумулятор (цилиндрическая) — оптимальный вариант, требующий минимального количества материальных затрат. Делается из листового железа от 2 мм и толще.

Кроме изготовления сварной конструкции бака используют уже готовые емкости. Подойдут: старые бойлеры, ресиверы, емкости для хранения жидкого азота, баллоны под сжиженный газ и т.п.

Как утеплить буферную емкость

Утеплению подлежат стенки теплоаккумулятора. Рекомендуют использовать минеральную или базальтовую вату толщиной не менее 6-8 см. С ватой легко работать. Минеральная теплоизоляция бака пропускает влагу и конденсат (дышит), не скапливая жидкость внутри волокон.

Еще один плюс. Как показывает практика, буферные емкости, утепленные ватой, не любят мыши. При изоляции пенопластом или пенополистиролом грызуны не редко селятся внутри теплоизолирующего слоя. Появившиеся дырки приводят к быстрой потере тепла и снижению КПД накопителя.

Создаем теплоаккумулятор своими руками

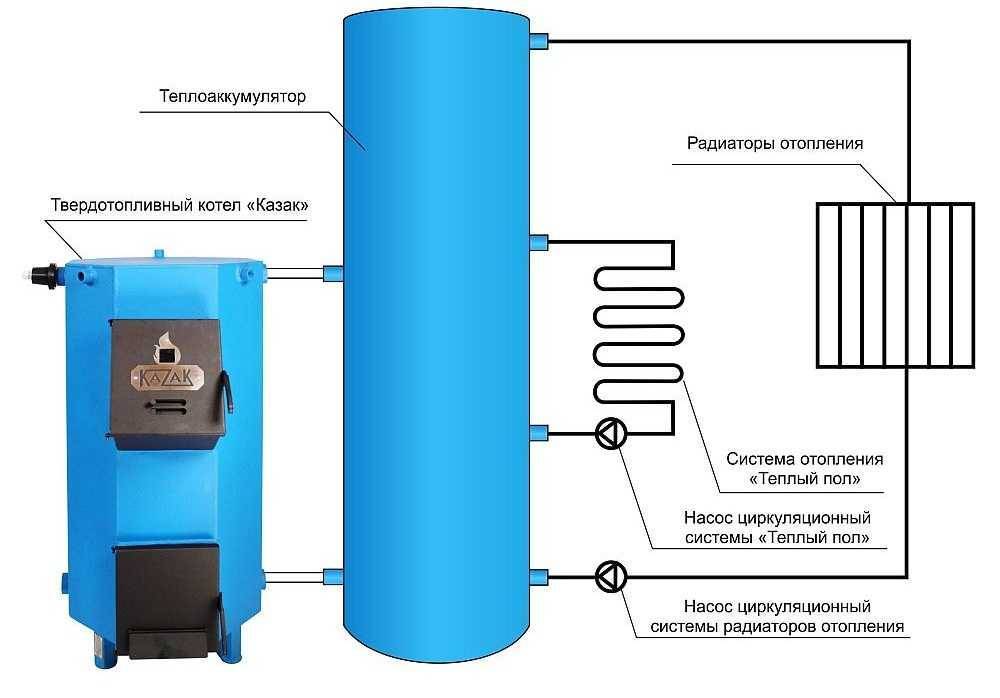

На рисунке-схеме показан самый распространенный вариант подключения теплового аккумулятора в систему автономного отопления.

На первый взгляд сложно в конструкции накопительного бака ничего нет. Большая стальная емкость, в которую помещены змеевики. Однако сложность работы в домашних условиях кроется именно в тонкостях и в нюансах.

Этап первый — теоретический

Начинать работу следует с поиска необходимой емкости. Потребуется резервуар достаточно большой вместимости и объема. Чем больше, тем лучше. Конечно, не стоит вдаваться в крайности и гнаться за огромными размерами вашего будущего детища. В противном случае, вы встанете перед проблемой, как втиснуть громоздкое устройство внутрь котельного помещения.

На данном этапе помимо поиска и подбора, соответствующих комплектующих и деталей конструкции, придется заняться теоретическими расчетами для определения оптимального в данном случае объема бака. Расчёт емкости теплоаккумулятора для домашнего твердотопливного котла поможет вам в дальнейшем разобраться с размещением агрегата в котельной, подскажет  каким образом осуществить обвязку оборудования. Для начала определим объем емкости самым простым способом, в котором ключевое место занимают физические законы.

Располагая исходными данными:

• тепловая мощность, необходимая для обогрева жилых помещений дома;
• промежуток времени, в течение которого твердотопливный котел будет остановлен и его место в снабжении системы отопления горячей водой займет теплоаккумулятор.

Дальнейшие действия рассмотрим на примере:

Площадь дома примерно 100 м2, твердотопливный котел простаивает в ночное время 5 часов. Берем среднюю тепловую мощность для обогрева дома в 10 кВт.

Исходя из этого, ясно, что тепловой аккумулятор должен выдавать в систему до 10кВт тепловой энергии. За все время простоя нагревательного агрегата это значение составит 50 кВт. Эти расчеты проводятся с учетом того, что вода в накопительной емкости нагрета до температуры 90 С. а в отопительном контуре не более 60 С. Разница температур составляет 30 градусов. Исходные данные подставляем в формулу:

Q = cmΔt Если нам интересно количество воды, которая должна поступать в бак, то формула примет иной вид m = Q / c Δt, где:

Q —  расход тепловой энергии, требуемый для обогрева дома плоащадью 100 м2 (в нашем случае 50 кВт);

c  — удельная теплоемкость воды 4.187 кДж/кг. (0,0012 кВт/кг)

Δt – разность между температурой котловой воды в емкости и в радиаторах отопления (30С)

Получаем 50 /0,0012 х 30 = 1,388 кг, что означает, ориентировочный объем бака для теплоаккумулятора должен составлять 1,4 м3. Соответственно тепловой накопитель для вашего твердотопливного агрегата должен быть не меньше 1,4 куб. метров.

Этап второй —  технологический

Сделав необходимый расчет, занимайтесь подбором соответствующей емкости. В качестве основного корпуса можно использовать баки для подогрева воды, используемые в столовых и предприятиях общественного питания. Обычно такие приспособления изготавливаются из нержавеющей стали. Если вам не удалось найти подобные предметы, используйте для своих целей любые стальные емкости, желательно с крышкой. При одном условии: стенка резервуара не должна быть тонкой (минимум 4-5 мм).

Более перспективный вариант — металлическая бочка. Для установки в загородном доме оптимальный объем емкости – 1000 литров. Большие резервуары, более 5 м3 необходимо оснастить ребрами жесткости. Грамотная установка и расположение бака позволят в дальнейшем, при возросшей металлоемкости, занять агрегату необходимую устойчивость. Для простоты изготовления бака с нуля, выбирайте прямоугольную форму.

В случае работы с бочкой, нужно врезать в корпус патрубки, по количеству змеевиков. Змеевики делаются из стальных водопроводных труб. В данном случае необходимо создать как можно большую поверхностную площадь, через которую будет происходить отъем тепловой энергии. Готовые теплообменники изнутри привариваются к патрубкам. Сколько теплообменников, соответственно и столько пар патрубков, на вход и на выход.

Плюсы и минусы использования

Каждый тепловой источник, предназначенный для обогрева помещений, отличается своими особенностями, которые необходимо принимать во внимание во время проектирования и монтажа теплового источника. Установка буферной емкости в систему отопления отличается неоспоримыми преимуществами:

Установка буферной емкости в систему отопления отличается неоспоримыми преимуществами:

• практически на пятьдесят процентов экономятся энергетические ресурсы,
• емкость дает возможность котлу работать на полную мощность. Это продлевает ресурс теплового источника, потому что конденсат образовывается в минимальных количествах. Кроме того, топливо сгорает в полном объеме, количество вредных выбросов в атмосферу снижается, котел реже нуждается в чистке,
• объем теплового носителя, содержащийся в буферной емкости, защищает отопительную систему от перегрева,
• работа теплоаккумуляторного бака лучше всего проявляется в межсезонье, когда отопительный котел задействуют периодически.

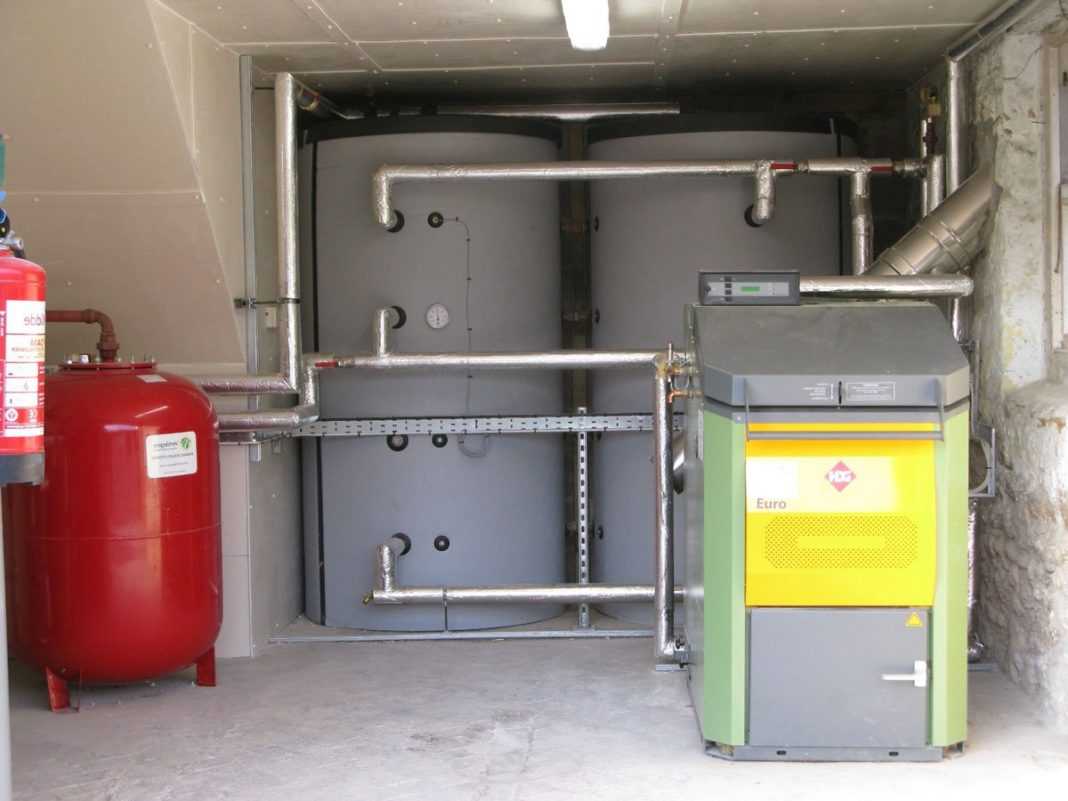

Буферная емкость для отопления экономит ресурсы

Теперь рассмотрим негативные моменты, которые присущи буферной емкости:

• придется нести дополнительные расходы на приобретение буферного резервуара и прочих комплектующих, необходимых для обвязки. Но практикой уже доказано, что все расходы окупятся в течение двух – трех лет,
• система отопления усложняется, для установки оборудования потребуется дополнительное пространство,
• отопительная система с буферным баком будет «разгоняться» в течение двух – четырех часов.

Заключение

После того, как вы сделали накопительную емкость, сумели сделать правильную обвязку, надо заняться теплоизоляцией агрегата. Изготовленный из металла теплоаккумулятор, без должной изоляции будет раздавить драгоценное тепло направо и налево. Здесь можно использовать любые подручные материалы, начиная с минеральной ваты, заканчивая пенополистиролом.

Свой тепловой аккумулятор вы можете утеплить, как вам угодно. Главное, что бы емкость выполняла задачу термоса, теплообмен между стенками накопителя и атмосферным воздухом отсутствовал. Когда у вас стоит одноконтурный котел с естественной циркуляцией, утепление накопительной емкости должно быть усиленным. В противном случае (чердак одно из самых холодных мест в доме), ваш котел будет постоянно работать с повышенной нагрузкой, а система отопления будет пополняться уже остывшим теплоносителем.
