Как самостоятельно сделать электропроводку в бане

Требования безопасности к электропроводке

Какой бы простой ни была схема электропроводки, в любом случае её нужно собирать с соблюдением определённых правил и с использованием специальных материалов. И дело не в том, что в случае ошибки может произойти замыкание в мокрой бане.

Страшнее всего то, что это может стать причиной смерти человека. Поэтому, если вы собираетесь выполнять все работы своими руками, то вам необходимо ознакомиться с особенностями прокладки проводки.

Первое, что вам необходимо знать — существуют определённые требования ПУЭ (правила устройства электроустановок), которые должны строго соблюдаться при монтаже электрики в бане. Среди них можно выделить определённые нормативы, которые распространяются на влажные и опасные объекты.

Они гласят, что установка необходимой фурнитуры может производиться только в предбаннике. Проводить подобные работы в парной и моечном отделении запрещается. Стоит упомянуть про особые указания относительно используемых для бани ламп, которые должны иметь специальные защитные плафоны с герметичным соединением.

В целях обеспечения максимальной безопасности рекомендуется поручить выполнение этой работы специалистам. Однако, если у вас имеется опыт в этой области, то вы можете выполнить прокладку проводки в бане и самостоятельно.

Теоретически достаточно и простой схемы прокладки проводки в бане из сруба. Однако, учитывая, что сегодня баня превратилась в более функциональное строение, приходится использовать более сложную схему электропитания.

Сегодня в банях устанавливают множество современных электроустройств, в числе которых электрическая печь, датчики температуры, тёплые полы, холодильник, розетки для телевизора и пр. Порой попадаются и особо уникальные строения, где установлен бассейн с подсветкой, насосная станция и тепловая пушка.

Почему создаёт опасность неправильная электропроводка в бане

Основная причина возникновения пожара связана с паром, поскольку он состоит из капель воды, которые обладают отличной электропроводностью. Если владелец по своей невнимательности решит выбрать для монтажа розетки или выключателя места, где пар сможет легко добраться до них, то на токопроводящих элементах появится конденсат, а это увеличивает вероятность возгорания или короткого замыкания.

Для того чтобы избежать столь неприятных последствий, подходить к решению этого вопроса необходимо профессионально: перед установкой электроустройств необходимо обязательно выполнить расчёты и составить схему, а для этого необходимы знания в электротехнике.

Конечно, не каждый владелец захочет тратить деньги на оплату услуг квалифицированного электрика, поэтому часто многие решаются выполнить всю работу самостоятельно

Однако, важно помнить, что ваших знаний должно быть достаточно для того, чтобы вы смогли соблюсти все необходимые правила и нормы

Если вы собрались выполнять установку розеток и выключателей в бане, то вам не придётся для этого приобретать специальный инструмент. Всё можно выполнить с помощью обычной дрели и специальной насадки.

Однако, прежде вам придётся составить схему, на которой вы должны указать расположение всех узлов — розеток, выключателей и коробок разветвления. Сразу решите, какие приборы и где вы собираетесь использовать. Только после этого на основании имеющейся информации вы сможете рассчитать суммарную мощность всех источников и выбрать кабель подходящего сечения и размера.

Какие лампы подойдут в парилку

В первую очередь нужно помнить простое правило: светильники в парилке нельзя ставить на потолке. Они всегда закрепляются на стене с отступом как минимум в 30 см от потолка. Причем располагать их надо в третьей зоне, во второй можно поставить только подсветку, сориентироваться проще всего по схеме.

В первой зоне ставить светильники и прокладывать кабель запрещено.

Нужно помнить несколько простых рекомендаций:

1. Подсветку второй зоны можно делать с использованием светильников с термостойкостью от 50 градусов. Но лучше и туда ставить варианты, выдерживающие высокие температуры, чтобы исключить любые проблемы.
2. В третьей зоне ставится основное освещение, выбирать следует только светильники с уровнем влагозащищенности не ниже IP54. При этом плафон и корпус должны нормально выдерживать нагревание до 125 градусов.
3. При выборе лучше всего отдавать предпочтение моделям с керамическим основанием, они намного лучше переносят нагревание. Пластиковые основы – не лучшее решение для парилки с перепадами температуры и влажности.

   Лучше всего для парилки или сауны подойдут плафоны на керамическом основании.

4. Плафон может быть из матового стекла или термостойкого полимерного материала. Обычно для герметичности между плафоном и корпусом ставится силиконовая прокладка.

Что касается источников света, вариантов может быть несколько. Все они хорошо показали себя в работе, поэтому выбирать надо исходя из особенностей парилки и бюджета:

Лампы накаливания – традиционный вариант, используемый до сих пор. Они потребляют много электричества, служат не очень долго, зато дешевые. Обычно в плафоны нельзя ставить лампочки мощностью больше 60 Вт, поэтому свет получается не очень ярким, оттенок желтый, близкий к естественному.
Галогенные варианты хорошо работают в парилке, так как сами нагреваются до высоких температур, поэтому горячий воздух им не вредит

Они отличаются качеством света и могут работать как от стандартного, так и от низковольтного напряжения, что очень важно. Срок службы не очень большой, для максимальной эффективности следует приобретать светильники в термостойком исполнении.
Люминесцентные лампы позволяют оборудовать комфортное освещение в сауне или парилке, так как имеют разные варианты яркости и светятся с минимальным показателем мерцания. Они бывают разных форм и размеров, главное – купить модель с высокой степенью защиты от влаги и нагрева.
Светодиодные светильники раньше не использовались в парилках, так как плохо переносили экстремальные условия

Но сейчас появились модели, которые специально разработаны для высоких температур, надо выбирать только варианты для саун, стандартное оборудование использовать нельзя. Диоды потребляют мало электричества, дают мягкий рассеянный свет и работают от низких напряжений.
Оптоволоконные осветительные системы считаются одними из лучших для парилок. Они состоят из проектора и длинных светопропускающих элементов, которые ставятся в нужных местах и дают комфортный свет. Вариант сложнее в монтаже и стоит намного дороже других решений, зато выдерживает нагрев до 200 градусов и обеспечивает максимальный уровень безопасности.

Они бывают разных форм и размеров, главное – купить модель с высокой степенью защиты от влаги и нагрева.
Светодиодные светильники раньше не использовались в парилках, так как плохо переносили экстремальные условия. Но сейчас появились модели, которые специально разработаны для высоких температур, надо выбирать только варианты для саун, стандартное оборудование использовать нельзя. Диоды потребляют мало электричества, дают мягкий рассеянный свет и работают от низких напряжений.
Оптоволоконные осветительные системы считаются одними из лучших для парилок. Они состоят из проектора и длинных светопропускающих элементов, которые ставятся в нужных местах и дают комфортный свет. Вариант сложнее в монтаже и стоит намного дороже других решений, зато выдерживает нагрев до 200 градусов и обеспечивает максимальный уровень безопасности.

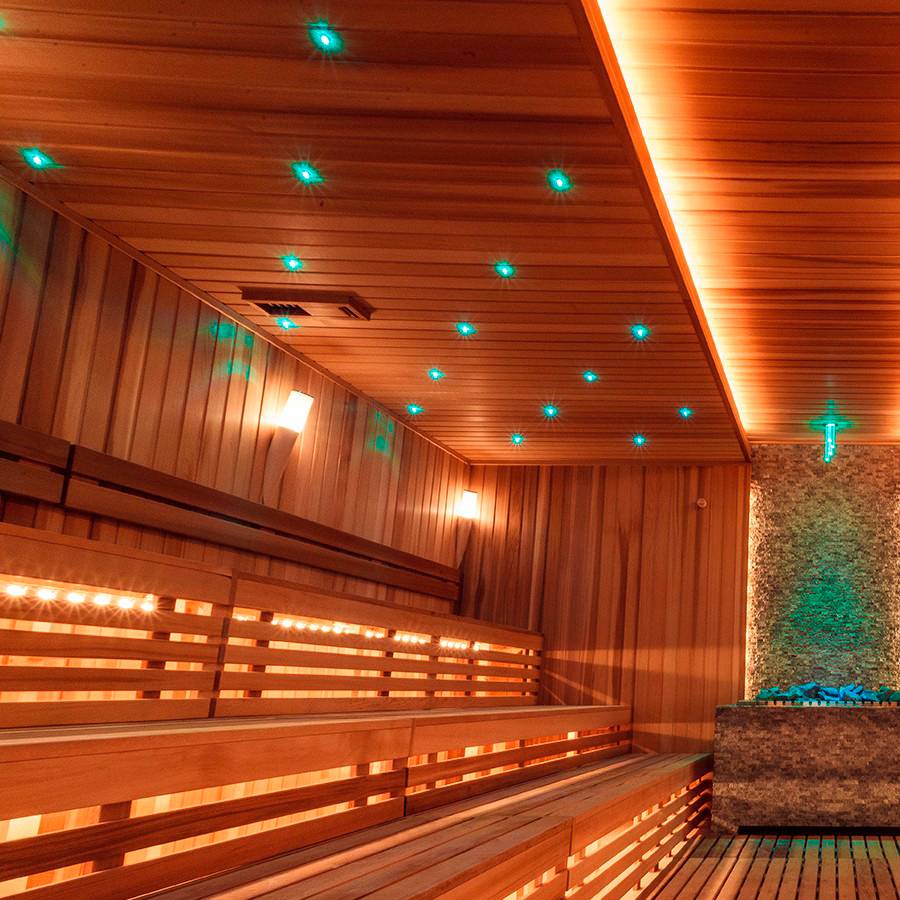

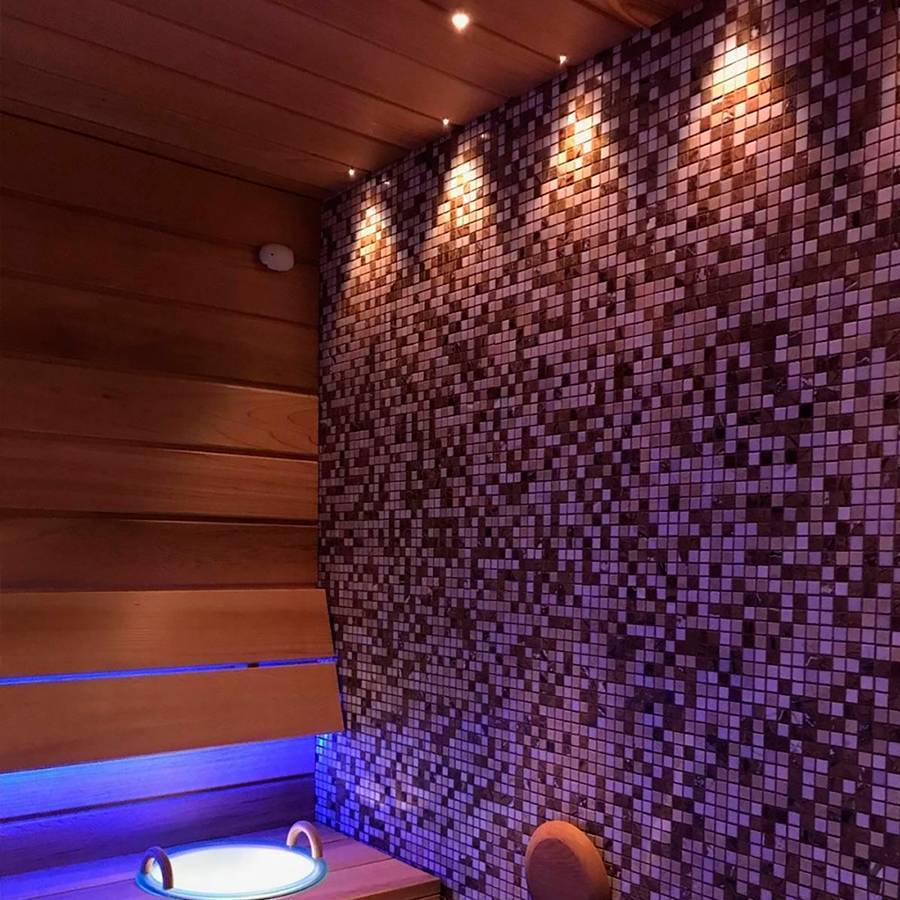

С помощью оптоволоконной системы в парилке можно сделать эффект звездного неба.

Обзор цен на популярные светильники для бани.

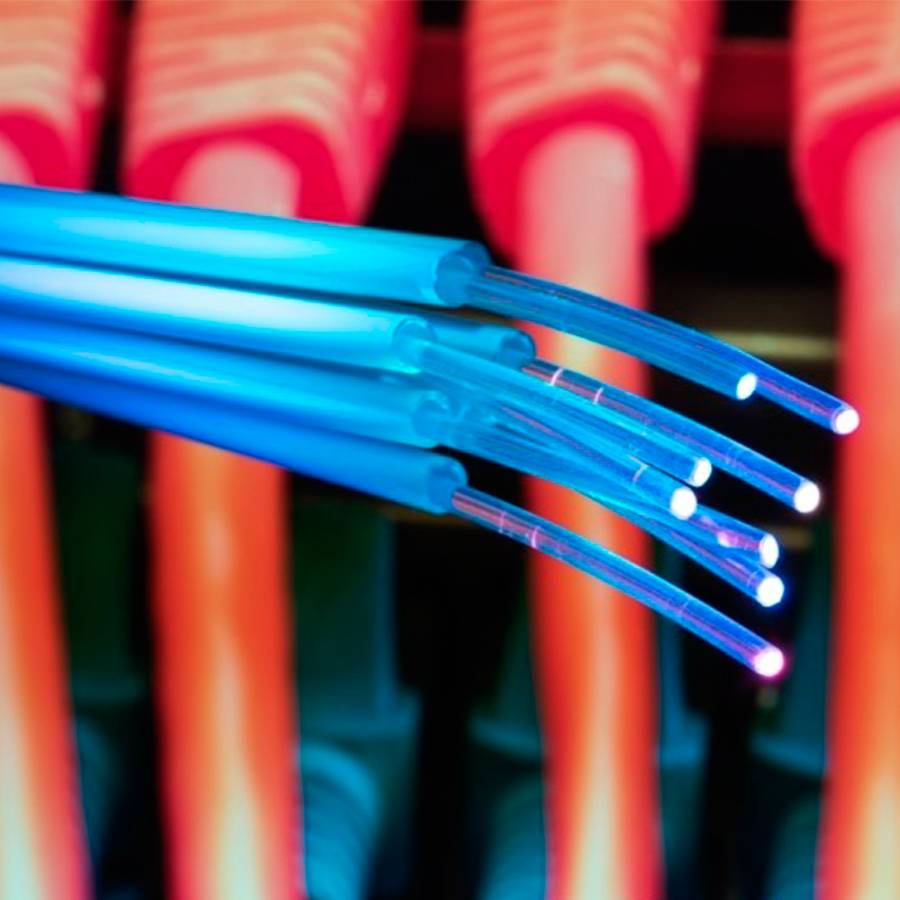

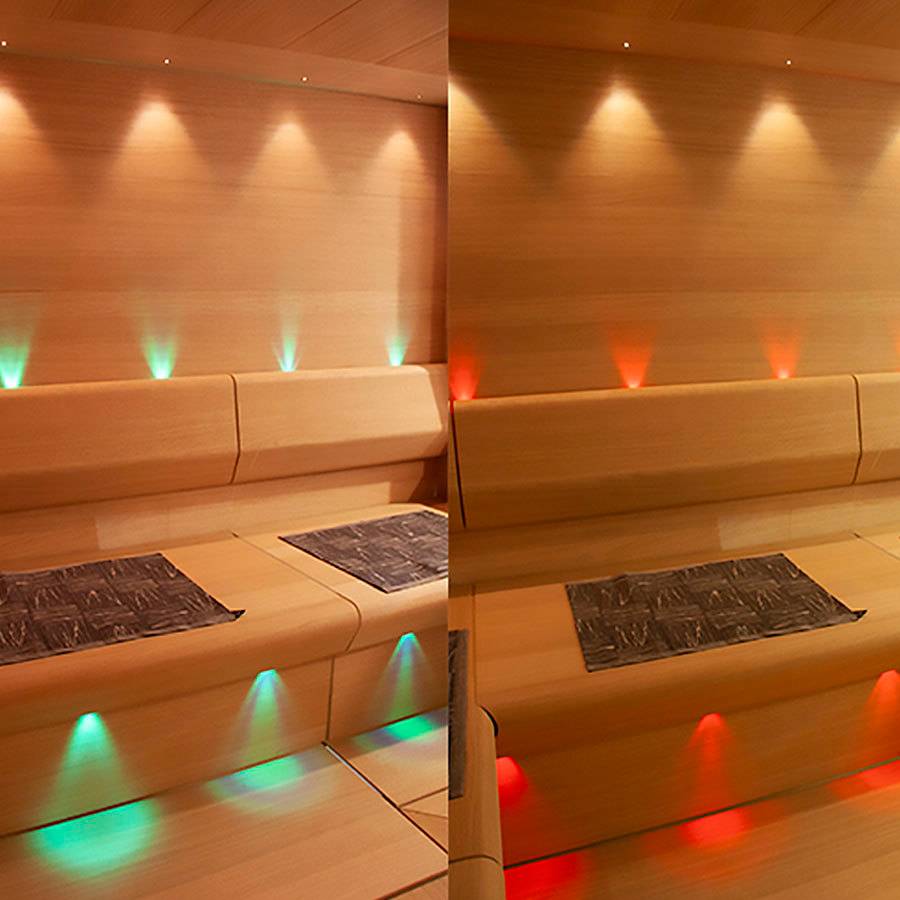

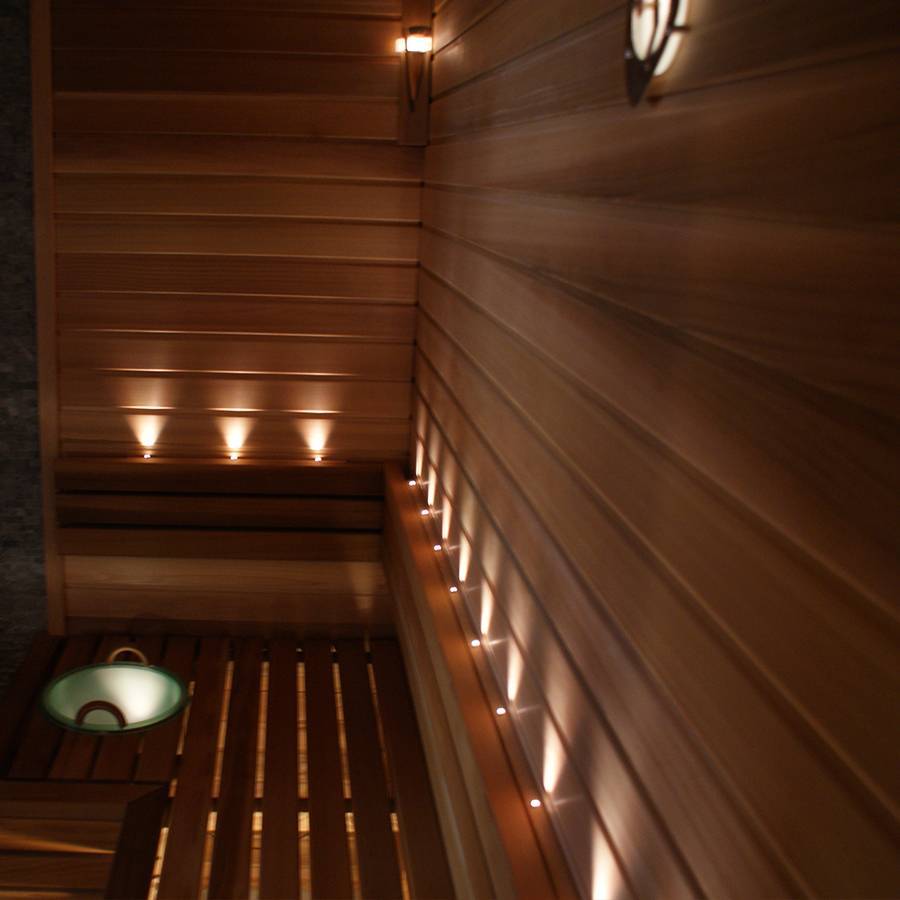

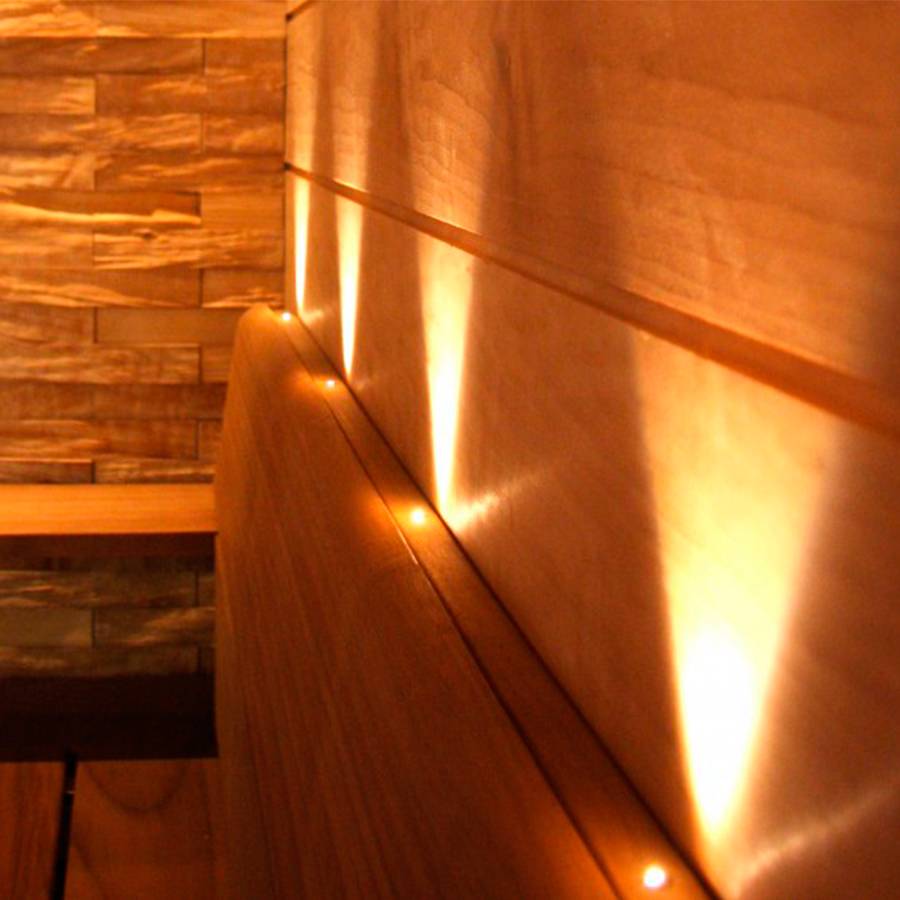

Оптоволоконная подсветка бани

Оптоволоконные системы освещения — это современное решение, обеспечивающее полную безопасность как для пользователей, так и для оборудования. Принцип работы таких систем заключается в передаче света с помощью оптоволокна.

При этом, источник (светильник) находится в одном помещении, а выход оптоволокна — в другом. В конечной точке устанавливаются специальные насадки, которые внешне выглядят как точечные элементы подсветки. Они обладают высокими декоративными качествами и позволяют не только осветить, но и украсить помещение.

При использовании этого метода становится неважно, какая температура и влажность в помещении. Кроме этого, исчезает необходимость монтажа проводки

Подсветка такого типа прекрасно сочетается с любым типом оформления бани и может использоваться в течение длительного времени — надо лишь периодически менять лампу-источник.

Процесс монтажа в бане или сауне

После проведения кабеля процесс монтажа электропроводки в бане или сауне можно условно поделить на несколько этапов:

1. Монтаж электрического щитка;
2. Разводка проводки в бане от щитка;
3. Установка осветительных приборов и их подключение к проводке;
4. Установка розеток и их подключение к проводке;
5. Установка выключателей и их подключение к проводке.

Этап 1: установка электрического щитка

Вся энергетическая система банного сооружения будет запитываться именно от этого устройства – электрощитка.

В процессе его установки нужно соблюдать некоторые требования и правила, в том числе о месторасположении:

1. Необходимо обеспечить беспрепятственный доступ к электрическому щитку;
2. Ни при каких обстоятельствах не размещать щиток в парной или других помещениях с высокой опасностью возгорания;
3. Помещение, в котором будет располагаться щиток, должно хорошо проветриваться и освещаться.

В большинстве случаев щиток располагают в комнате отдыха, поскольку это наиболее безопасное помещение во всем банном строении. Минимальное расстояние между полом и верхней частью щитка – 1,5 м.

Лучше всего выводить кабеля от щитка через гофротрубу.

Важно! В обязательном порядке рядом со щитком должна быть размещена схема электрической проводки банного строения.

Этап 2: разводка

Для того, чтобы приступить непосредственно к внутренней разводке, должна быть готова схема электропроводки. Здесь также определяется, каким образом провода будут прокладываться.

• Открытый способ более практичен, поскольку при ремонте или замене кабелей не придется портить стены, так как проводка очень легко и просто просматривается.
• Скрытый способ практичен с эстетической точки зрения, ведь в этом случае провода не бросаются в глаза и не портят общую картину интерьера. Однако при возникновении необходимости ремонта придется вскрывать стены и потолки, а это довольно дорого и долго.

На данном этапе обустройство проводки производится по всем банным комнатам. Лучше всего остановиться на открытом способе прокладки проводов, но в этом случае их следует поместить в гофру из негорючих материалов.

Для того, чтобы подвести провода к розеткам, необходимо сделать U-образное колено и завести жилы снизу.

После проведения линии в каждой из банных комнат, а также присоединения ее к светильникам и электрическим приборам, нужно подключиться к автоматическому выключателю.

Если вы решили сделать разводку электрики в бане своими руками, то следуйте следующим рекомендациям:

Исходящая от щитка разводка должна быть цельной;
Для бани из сруба или древесины лучше всего использовать открытый способ проводки, однако ни в коем случае не следует помещать провод в ПВХ трубу;
Для бани из кирпича можно сделать скрытую проводку, спрятав провода за слоем штукатурки;
Не рекомендуется размещать проводку в заметных местах, например напротив дверей или вблизи труб из металла и батарей;
Важно отметить, что перекручивания проводов, а также перегибов не должно быть. Провода располагаются либо строго вертикально, либо строго горизонтально;
Из-за повышенной влажности нельзя располагать розетки и выключатели в парилке, поскольку со временем конденсат скапливается внутри электроприборов, а это неизбежно приводит к замыканию;
Ни в коем случае нельзя размещать провода около печи или над ней;
Нельзя помещать провода в оболочки из металла или трубы.

Этап 3: подключение светильников

Необходимо внимательно отнестись к выбору светильников. Класс их защиты должен быть не менее IP44, а мощность не превышать 70-75 Вт.

Плафоны обычно используются из плотного закаленного стекла, а сам корпус – из керамики.

Корпус светильника подключается к защитной жиле провода, поэтому, если он будет из пластика, то не избежать деформации.

Размещать светильники рекомендуется на стенах, поскольку размещение на потолке не самое удачное, ведь именно там скапливается горячий воздух.

Внимание! Для парной обычно используется минимальное напряжение в 12(В), в связи с этим возникает необходимость в понижающих трансформаторах. В парилке их размещать недопустимо.

Этап 4: подключение розеток

Ни в коем случае нельзя размещать розетки в парной.

Лучше всего отвести им отдельную зону в наиболее безопасном помещении, таком, как комната отдыха или тамбур.

Уровень защиты розеток в бане должен быть не меньше IP44, наличие защитных крышек на них является преимуществом.

Минимальная высота, на которой могут быть размещены розетки – 90 см.

Подключение турецкой бани с использованием парогенератора.

Турецкая баня с парогенератором.

Подключение данного банного помещения не сильно отличается от процесса монтажа сауны. Установку парогенератора следует проводить, следуя инструкциям изготовителя. Очень внимательно следить за тем. Паропровод из меди не деформировался в процессе. В этом случае могут появиться водяные карманы,  которые будут наполняться конденсатом. Эта влага будет служить препятствием на пути выхода пара. Существует закон: чем короче паропровод, тем меньше объем конденсированной воды, которая в нем скапливается. Также помните о том, что трубу из меди лучше теплоизолировать.

Правила организации электроснабжения в бане.

Для того, чтобы вы были в «теме», на примере своей бани я вкратце расскажу о правилах монтажа и эксплуатации проводки и электроприборов, которые должны выполняться неукоснительно!

1. Подводку электричества в баню лучше всего делать под землёй бронированным кабелем (например, АВБбШв 3×6 — три жилы сечением 6мм²). Ввод в баню — по металлической трубе, недалеко от общего выключателя (рубильника).

Схема подключения электроприборов. Электрические приборы во входном тамбуре. 2. Схема электрооборудования достаточно проста. Кабель, который подводит электричество в баню, подключается к общему автоматическому выключателю, который срабатывает на короткое замыкание и имеет номинал 16А или 25А. Далее подключается устройство защитного отключения — УЗО. Автоматический выключатель водонагревателя. Выключатели освещения. После УЗО — выключатели освещения и водонагревателя. От выключателей освещения провода подводятся к каждому светильнику. В бане всего 4 светильника. Два — в комнате отдыха (можно один) и по одному в моечной и парилке.

Устройство защитного отключения — УЗО. 3. В бане установка УЗО обязательна! Ток срабатывания выбирается не более 30 миллиампер. УЗО отключит электричество, если человек попал под напряжение. УЗО необходимо проверять на срабатывание не реже, чем один раз в месяц путём нажатия на тестовую кнопку. Если УЗО включено, то при нажатии на тестовую кнопку оно должно сработать и отключить подачу электричества. Выключатель при этом перекинется в нижнее положение. Для включения подачи электричества выключатель необходимо перевести в верхнее положение.

Проводка в пластиковом коробе. Монтаж проводки. Фото 1. Монтаж проводки. Фото 2. Монтаж проводки. Фото 3. Монтаж проводки. Фото 4. 4. Монтаж выполняется медным проводом (тип ВВГ, ВВГнг), который прокладывается поверх деревянных конструкций (стен, потолка) в негорючих пластиковых коробах. Монтаж электропроводки алюминиевым проводом внутри помещений в настоящее время запрещён! Используемый провод должен иметь достаточное сечение. Так для освещения можно использовать двухжильный провод сечением каждой жилы1 — 1,5мм², для розеток необходимо использовать провод с сечением каждой жилы 2,5мм². Изоляция провода должна быть не менее чем двойная (ВВГ -провод с двойной изоляцией, NYM и ВВГ LS — провод с тройной изоляцией) и изготовлена из материалов, не поддерживающих горение (в марке провода присутствует приставка «нг». Например, ВВГнг — LS ). При необходимости сращивания проводов, на мой взгляд, лучше всего применять пайку.

Проход проводки через перегородку — в металлической трубе. Проход проводки через перегородку — в металлической трубе. Крышки коробов сняты. 5. При проходе через сгораемые конструкции провода должны быть уложены в металлическую трубу.

6. В парилке не должно быть открытой проводки. При проектировании желательно исключить прохождение проводки (даже закрытой) через парилку.

Запрещается прокладывать проводку над печкой.

Светильник. Светильник в парилке. 7. Светильники, применяемые в бане должны быть герметичными, надёжно защищёнными от влаги и высокой температуры. Класс защиты не ниже IP-44. Корпус — металлический, плафон — стеклянный. Плафон, желательно, должен быть защищён сеткой (для предотвращения разлёта осколков). Светильник в парилке должен размещаться так, чтобы предотвратить возможность соприкосновения с веником парильщика, который находится к светильнику ближе всех.

Электрические приборы во входном тамбуре. 8. Все выключатели и защитно-предохранительные устройства находятся во входном тамбуре. Также допускается их размещение в предбаннике (комнате отдыха). Запрещается установка выключателей в мойке и парилке.

Розетка. 9. Если вам необходимо установить розетку, то она должна быть в брызгозащищённом исполнении для наружной проводки и находиться в труднодоступном месте. Под корпус розетки подкладывается прокладка из несгораемого материала.

10. Выключатели, розетки, распаечные коробки должны быть только в брызгозащищенном исполнении, для
наружной проводки. Для предотвращения затекания конденсата внутрь приборов, ввод провода в них нужно делать снизу или, с маленькой петлёй, сбоку.

Самое главное правило: никогда не экономьте на собственной безопасности и безопасности своих близких! Неукоснительно выполняйте требования электробезопасности!

Основные ошибки, которые допускаются при монтаже электропроводки в бане

Проводка должна находиться на расстоянии минимум 0,8 м от дымоходной конструкции и каменки. В парилке и душевой допускается монтаж осветительных приборов с классом защиты IP44 и выше. Отличным вариантом является использование галогенных ламп на 12 В. Кабель должен быть одножильным, термостойким и выдерживать нагрев до 180 °C. Изоляция должна быть силиконовой.

Крепить кабель необходимо с шагом не менее 40 см, изменение направления прокладки должно проводиться плавно, без переломов. В большинстве случаев при устройстве электропроводки неопытные мастера допускают следующие ошибки:

1. Монтаж скрытой проводки по сгораемым основаниям в пластиковых трубках. Стоит знать, что делать это категорически запрещено.
2. Установка электропроводки в металлическом рукаве. Этого также нельзя делать.
3. Монтаж осветительных приборов в верхней части. В целях безопасности освещение рекомендуется организовывать в нижней части, рядом с прохладным полом. Допускается использование точечной подсветки, которая может быть размещена под полкой. Это даст возможность сделать загадочный и нестандартный световой дизайн. Обязательным является использование термостойкого провода в трубке из металла.

Электропроводка для парилки должна проходить проверку раз в 4 года. Следует знать, что алюминиевая проводка имеет период службы 15 лет. Медная проводка прослужит 20 лет. По истечении этого периода электропроводку следует заменить.

В бане в большинстве случаев используется низковольтное напряжение, поэтому рекомендуется использовать понижающие трансформаторы. Их следует размещать вне парилки. Розетки можно устанавливать исключительно на стенках в предбаннике или помещении для отдыха. Они должны быть размещены на высоте 95 см. Рекомендуется использовать устройства с защитными колпачками.

Для подсоединения печки будут нужны провода, которые смогут выдержать повышенную температуру и немалую мощность потребления. Для этой задачи подойдёт проводка в кабельном канале. Провода ПМТК можно протягивать до распределительного короба, который размещается вне территории повышенной влажности. От короба до электрощита можно будет ввести кабель ВВГ сечением 3х2,5 мм.

Самостоятельно смонтировать проводку в бане довольно сложно. Однако если есть большое желание, то сделать это реально и без привлечения сторонних специалистов. Единственное, в чём может понадобиться помощь мастеров — это составление схемы. Если разобраться во всех нюансах, то всё можно выполнить безопаснее и качественнее, чем нанимать неопытных мастеров, которые выдают себя за специалистов.

Основные требования

Среди основных требований к проводке в бане выделяют:

• В деревянной бане разводка должна осуществляться открытым способом в кабель каналах, ПВХ-гофре, металлических медных или стальных трубах. В бане из негорючих материалов (шлакоблок, кирпич и прочее) можно делать скрытую проводку. В парилке прокладывают кабель или провод с изоляцией, устойчивой к высокой температуре, на практике чаще всего используют РКГМ. Фактически здесь нам нужно подключить только светильники, если их разместить в углах, то можно сделать разводку в прилегающем помещении и сделать подводку к ним через стену. В остальных помещениях делают по кратчайшему пути к электроприборам (к примеру, к светильнику).
• В предбаннике и в душевой (моечной) электрики советуют ВВГнг-LS, проложенный в трубах или скрыто (если стены из несгораемого материала).
• Схема электрощита должна обязательно включать в себя автоматические выключатели и УЗО с током срабатывания не более 30 мА, лучше 10 мА.
• Не устанавливайте розетки и выключатели в моечной или парилке. Разместите их в предбаннике. Вся электрическая фурнитура должна крепиться за пределами комнаты, как минимум при входе, требования аналогичны к размещению розеток в ванной комнате — https://samelectrik.ru/gde-i-kak-raspolozhit-rozetki-v-vannoj-komnate.html.
• Класс защиты электрических розеток и выключателей должен быть не меньше, чем IP-44 (фурнитура со специальными защитными крышками). Класс защиты светильников для бани должен быть не меньше, чем IP-54.
• Запрещается вести электропроводку над печью.
• Для помещения нужно обязательно сделать заземление, очень хорошо если будет организована и молниезащита.
• Соединение проводов может быть клеммное, сваркой, пайкой или обжимкой гильзами.
• Проход кабеля через стены выполняйте в металлической трубе.

Требования к проводке в деревянной бане в принципе аналогичны электропроводке в деревянном доме, о чем мы рассказывали в статье, на которую сослались.

Так же предоставляем к Вашему вниманию несколько полезных советов по монтажу электропроводки в бане своими руками:

• Прокладывайте кабель до бани сечением соответствующим электроприборам в ней. Особенно, если у вас установлены мощные электронагреватели, например, электрическая печь-каменка и другие приборы.
• Между деревянной стенкой и выключателем/розеткой обязательно установите защитную пластину из негорючего материала. Однако на этот счет возникают споры, поскольку современные электроустановочных изделия и так выполняются из пластика, не поддерживающего горение и у них есть задняя стенка, которая и прилегает к стене.
• При использовании кабелей с изоляцией –нг-LS при наружной прокладке в кабель канале допустимо не подкладывать негорючую подкладку между стеной и кабель каналом. Во всех остальных случаях – обязательно отделять провода от стены на расстояние 10 мм, либо подкладывать полосу из несгораемого материала.
• Ретро-проводка на изоляторах – допускается согласно ПУЭ пункты 2.1.4, 2.1.37, 2.1.39, 2.1.40, таблицы 2.1.2, 2.1.3.
