Устройство и принцип работы цифрового электросчетчика

Нужно ли менять счетчики на новые

Если у вас установлен старый индукционный счетчик, не спешите его поменять на новый. Вполне возможно, что он прослужит еще долгое время, до окончания срока службы, указанного в паспорте, а это почти 20 лет. Однако в некоторых случаях могут заставить произвести замену и вы обязаны будете приобрести новый счетчик.

Электросчетчики подлежат замене в таких случаях:

• Проводятся работы по плановому обновлению электрической сети с заменой всех счетчиков.
• Счетчик неисправен.
• Закончился срок эксплуатации прибора согласно данным техпаспорта.

По закону пользователь при замене необязательно должен устанавливать электронный счетчик. Если ему удобно, он может поставить любой индукционный счетчик электроэнергии, главное, чтобы точность измерений соответствовала требованиям закона: класс точности должен быть 2.0 и выше.

Оплату расходов по приобретению счетчика и его установке несет владелец, если только не производится плановая замена. В отдельных случаях права собственности на прибор требуют уточнения:

• Когда счетчик установлен в квартире, домовладельцы обязаны следить за техническим состоянием прибора, снимать показания и производить замену при необходимости. Все расходы при этом несут жильцы квартиры.
• Когда электросчетчик старого образца установлен в общем коридоре, и его используют несколько квартир, прибор является общей собственностью всех владельцев. Расходы по его замене будут нести все стороны. Если это предусмотрено договором с обслуживающей компанией, сама компания меняет счетчик за счет собранных средств.

Критерии подбора

Один из критериев выбора электросчетчика — количество тарифов Перед покупкой устройства стоит обращать внимание на ряд параметров:

• Допустимая величина тока. Цифровые модели рассчитаны на ток 5-60А, что подходит для квартир и частных домов.
• Дата проверки. На трехфазном счетчике должна находится пломба не старше 1 года.
• Количество пломб. Первое опломбирование делают государственные органы – отметку проставляют на кожухе. Вторая пломба на зажимной крышке – от предприятия энергоснабжения.
• Опционал. Чем больше функций, тем дороже счетчик. Но внутренний тарификатор создает график нагрузки, а в журнале событий отмечается повышение и понижение напряжения в каждой фазе.
• Обслуживание и гарантии. Качественные модели имеют большой гарантийный период. Сервисный центр бренда есть в городе покупателя.
• Интервал проверки. Оптимально – от 10 до 16 лет.
• Интеграция с АСКУЭ. Показания автоматически передаются провайдеру.
• Фазность. Информация указывается на табло. Однофазный аппарат имеет маркировку 220 или 230 В, трехфазный – 220/380 В или 230/400 В.
• Количество тарифов. Двухтарифная схема исключает переплаты за электричество в ночное время.
• Способ монтажа. Цифровой аппарат крепится на винтах (корпус S или Ш) или дин-рейках (корпус R или P).

Снятие показаний

Электромеханические счетчики снабжены цифровым барабаном, на котором отображается расход электроэнергии в киловаттах. Эти данные можно сдать в расчетную службу или самостоятельно производить расчеты.

В зависимости от модели на барабанном табло появляется 5 или 7 цифр, причем последняя отделена от остальных запятой и выделена цветом. При учете не надо считать десятые и сотые доли киловатт – только целые числа. Полученный расход киловатт за месяц умножают на стоимость 1 киловатта и получают сумму, которую надо заплатить за электричество.

Какой класс точности должен быть у электросчетчика

Правильный выбор электрического счетчика для квартиры или частного домовладения является достаточно сложной задачей и предполагает учёт очень многих факторов, включая также класс точности.

При замене старого электрического счетчика, который устанавливается в квартиру, частный дом или гараж, очень важно ориентироваться не только на показатели мощности, но и класс точности, который обратно пропорционален указываемому производителем цифровому значению. Таким образом, нужно помнить, что чем меньше цифра обозначения на лицевой панели, тем выше уровень класса

Для квартиры

От показателей класса точности прибора учёта напрямую будут зависеть все колебания таких параметров, как процентное отклонение от настоящего количества всего потребляемого объёма электрической энергии.

Бытовое применение такого прибора в квартирных условиях предполагает приемлемый средний уровень класса точности в пределах двух процентов.

Например, реальное потребление электроэнергии в 100кВт предполагает наличие показателей на уровне от 98кВт до 102кВт. Чем меньшая цифра, указываемая с сопроводительной технической документации, обозначает класс точности, тем меньше будет погрешность. Следует отметить, что вариант электрических счётчиков с максимальной точностью отображения погрешностей, как правило, выше по стоимости, чем другие модели.

С целью правильного определения основных показателей квартирного счётчика при выборе модели очень важно получить разъяснения у специалистов организации, занимающейся энергетическим снабжением данного жилого помещения. Чаще всего, все нюансы обязательно прописываются в договоре, который заключается при поставке электрической энергии между организацией и потребителем

Важно помнить, что в соответствии с Российским законодательством, в договорах, заключаемых между потребителями и сбытовой организацией, обозначается только нижний уровень класса точности. В выборе верхних показателей, потребители электроэнергии на законодательном уровне не ограничиваются

В любых жилых многоквартирных домах в обязательном порядке устанавливаются вводные общедомовые приборы учёта электроэнергии с классом точности единица или выше.

Все общедомовые электрические счетчики с классом 2.0 подлежат замене при выходе из строя или в процессе выполнения очередной плановой поверки.

Для частного дома

Прежде чем приступить к самостоятельному выбору определенной модели прибора учёта расходуемого электричества, требуется уточнить основные технические характеристики устройства, а также выяснить все условия энергоснабжения частного домовладения.

При отсутствии необходимых данных в сопроводительной документации, целесообразно привлечь специалистов, которые помогут уточнить тип напряжения, а также учтут количество подключаемых бытовых приборов и энергозависимой техники.

Желательно заблаговременно позаботится о составлении грамотной схемы электрической проводки в частном доме.

Для бытового потребления используются электросчетчики, обладающие точностью измерений в 2.5% или более. Именно такие пределы установлены для приборов учёта индукционного или электромеханического типа. Для наиболее точных электронных и цифровых моделей характерным является измерение потребляемой электрической энергии с уровнем погрешности – 1.0 или 1.5. Бытовые модели счетчиков, имеющие более высокие показатели класса точности, в настоящее время не производятся.

Для установки в условиях частного дома, безусловно, наилучшим вариантом являются приборы, обладающие классом точности на уровне 2.0% и имеющие функцию подсчёта электроэнергии в зависимости от ночного и дневного режима.

Обозначение показателей цифрового счетчика

На основании данных электронного счетчика определяется несколько показаний:

• Энергозатраты за конкретный временной период. Понадобится вычесть из конечных показаний начальные. При необходимости расчетные данные умножают на коэффициент трансформации;
• Подключение бытовой техники и освещения в определенный момент. Устанавливается по загоранию/выключению светового индикатора.
• Параметры мощности, величины проходящего тока, процессы перегрузки сети и счетчика.

Цифровые приборы можно запрограммировать на дневную и ночную тарификацию. Для этого достаточно выбрать время подсчета.

Разновидности приборов учета электроэнергии

Все существующие сегодня счетчики, разделяют по принципу их действия, бывают трехфазные и однофазные. К сети их подключают не напрямую, между ними, в цепи, в большинстве случаев, присутствует трансформатор. Но возможно и прямое включение. Для сетей с напряжением до 380В, применяют приборы учета электроэнергии от 5 до 20А. Мы уже знаем, что коэффициент трансформации, это разница между напряжением на входе в трансформатор, и напряжением на его выходе.

На электросчётчик попадает чистая электроэнергия, имеющая постоянное значение. Сегодня прибегают к использованию двух основных разновидностей приборов учета. До середины девяностых годов прошлого века, монтировали в основном счетчики индукционного типа. Они продолжают работать и сегодня, но постепенно идет замена их на электронные счетчики (это утверждение касается и общедомового счетчика).

Счетчик индукционного типа имеет устаревшую конструкцию. В основе его работы, взаимодействие магнитных полей, продуцируемых в индуктивных катушках и диске, который в процессе вращения считывает расход электричества. Недостаток этих приборов состоит в том, что они не в состоянии обеспечить многотарифный учет. К тому же, нет возможности удаленной передачи данных.

В основе работы электронных счетчиков, лежат микросхемы, они напрямую преобразуют считываемые сигналы. В этих устройствах нет вращающихся частей, что значительно повышает их надежность и долговечность службы. Проще говоря, коэффициент трансформации счетчика, оказывает прямое влияние на точность выдаваемых им данных.

Раньше, показатели точности составляли 2.5, но приборы учета, используемые сегодня, имеют класс точности, на уровне 2.0. Такие высокие данные точности, имеет именно оборудование электронного типа. Сегодня повсеместно устанавливают только электронные счетчики, которые уверенно вытесняют индукционные.

Главное преимущество, технологически продвинутого оборудования, состоит в том, что они являются многотарифными. Такое обстоятельство позволяет не только учитывать суточный уровень потребления электроэнергии, но также и в соответствии с порой года. Смена тарифов контролируется автоматикой и производится автономно, не требуя вмешательства человека.

По типу изоляции

Трансформатор электротока может быть:

• с эпоксидной смолой или специальным лаком;
• в пластиковом корпусе;
• с твердой изоляцией из фарфора, бакелита. твердого пластика;
• с вязким составом (маслом);
• наполненные газом;
• с масляно-бумажной изоляцией.

Какие параметры учитывать

Для расчета показаний электросчетчика с трансформаторами тока важен коэффициент трансформации. Он может быть одноступенчатый или каскадный (многоступенчатый). Последний вид ТТ отличается наличием нескольких вторичных обмоток и большим количеством витков в первичной обмотке.

Нежелательно покупать ТТ со слишком высоким уровнем трансформации. При подобном выборе придется устанавливать счетчик на приемный вход. Более популярны преобразователи с одним коэффициентом, не меняющие показание во время эксплуатации. При их использовании проблема, как считаются показания счетчика электроэнергии, подключенного через трансформаторы тока, решается проще.

Расчет электроэнергии по счетчику с трансформаторами тока можно провести только в том случае, если известен коэффициент трансформации. Он должен быть указан в техдокументации, с которой продавался ТТ, и на корпусе. При подозрениях на неточности в отображаемых цифрах коэффициент можно посчитать самостоятельно.

Чтобы рассчитать коэффициент, необходимо подключить преобразователь к электротоку, создающему короткое замыкание во вторичной обмотке, и измерить, сколько ампер в ней.

Коэффициент трансформации – соотношение значений поданного электротока и проходящего во вторичной обмотке.

Например, если короткое замыкание вызвали 150 А, на вторичной обмотке 5 А, действительный коэффициент 30. Это более точное значение, чем номинальное, которое определяется по номинальному электротоку первичной и вторичной обмотки. Результат расчета показаний электросчетчика с трансформаторами тока более точный.

Список лучших аппаратов учета

Потребители и профессиональные электрики рекомендуют несколько устройств.

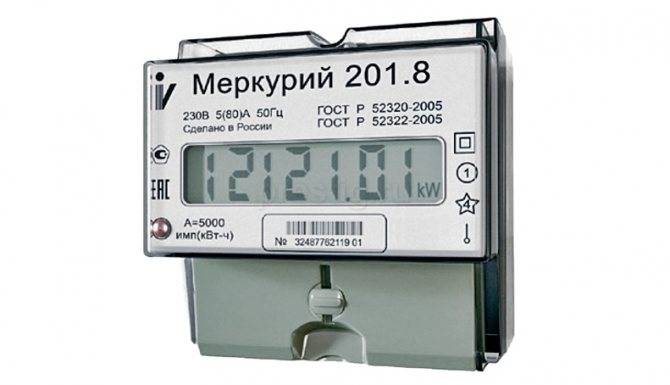

Меркурий 201.8

Прочный бюджетный прибор с разрешением ЖК-экрана 7 разряда и классом точности 1. Рассчитан на сеть с напряжением 220-230 В и силой тока 5-80 А. Исправно работает в условиях жары и мороза при влажности до 90 %. Оснащен:

• модульным корпусом;
• измерительным токовым конвертером;
• винтовыми клеммами;
• светодиодной подсветкой зоны показаний.

Эксплуатационный срок модели – 30 лет, ревизионный – 16 лет.

Нева М. Т.123

Аппарат с рабочим напряжением 230 В и номинальным током 5 А. Гарантия изготовителя – 30 лет. Предназначен для измерения:

• частоты напряжения в сети;
• активной мощности электролинии;
• показателей токового напряжения и силы.

Модель имеет 1 класс точности, может устанавливаться в офисах, домах, торговых залах и квартирах.

Энергомера CE102M S7 145-JV

Класс точности модели – 1. Она не подвергается климатическим, электромагнитным и механическим повреждениям. Устройство рассчитано на силу тока 5-60 А, рабочее напряжение 220-230 В. Может работать без сбоев при температуре от -45 до +70 градусов и влажности 98 %. Дополнительные возможности:

• шпунт;
• память энергонезависимого типа;
• интерфейсы связи;
• пользовательское перепрограммирование;
• вывод данных за нужный период времени;
• снятие информации без напряжения.

В память счетчика нельзя внести корректировки.

Какой класс точности должен быть у электросчетчика

Правильный выбор электрического счетчика для квартиры или частного домовладения является достаточно сложной задачей и предполагает учёт очень многих факторов, включая также класс точности.

При замене старого электрического счетчика, который устанавливается в квартиру, частный дом или гараж, очень важно ориентироваться не только на показатели мощности, но и класс точности, который обратно пропорционален указываемому производителем цифровому значению. Таким образом, нужно помнить, что чем меньше цифра обозначения на лицевой панели, тем выше уровень класса. Электронные модели электросчетчиков постепенно вытесняют старые индукционные

Индукционный счетчик электроэнергии, тем не менее, все еще используется, к тому же имеет некоторые преимущества

Электронные модели электросчетчиков постепенно вытесняют старые индукционные. Индукционный счетчик электроэнергии, тем не менее, все еще используется, к тому же имеет некоторые преимущества.

Что такое трансформатор тока и как он работает, читайте тут.

Расчет электроэнергии по однотарифному и многотарифному счетчикам различается. О том, как правильно снять показания, вы узнаете из этой информации.

Для квартиры

От показателей класса точности прибора учёта напрямую будут зависеть все колебания таких параметров, как процентное отклонение от настоящего количества всего потребляемого объёма электрической энергии.

Бытовое применение такого прибора в квартирных условиях предполагает приемлемый средний уровень класса точности в пределах двух процентов.

Например, реальное потребление электроэнергии в 100кВт предполагает наличие показателей на уровне от 98кВт до 102кВт. Чем меньшая цифра, указываемая с сопроводительной технической документации, обозначает класс точности, тем меньше будет погрешность. Следует отметить, что вариант электрических счётчиков с максимальной точностью отображения погрешностей, как правило, выше по стоимости, чем другие модели.

С целью правильного определения основных показателей квартирного счётчика при выборе модели очень важно получить разъяснения у специалистов организации, занимающейся энергетическим снабжением данного жилого помещения. Чаще всего, все нюансы обязательно прописываются в договоре, который заключается при поставке электрической энергии между организацией и потребителем. Важно помнить, что в соответствии с Российским законодательством, в договорах, заключаемых между потребителями и сбытовой организацией, обозначается только нижний уровень класса точности

В выборе верхних показателей, потребители электроэнергии на законодательном уровне не ограничиваются

Важно помнить, что в соответствии с Российским законодательством, в договорах, заключаемых между потребителями и сбытовой организацией, обозначается только нижний уровень класса точности. В выборе верхних показателей, потребители электроэнергии на законодательном уровне не ограничиваются. Все общедомовые электрические счетчики с классом 2.0 подлежат замене при выходе из строя или в процессе выполнения очередной плановой поверки

Все общедомовые электрические счетчики с классом 2.0 подлежат замене при выходе из строя или в процессе выполнения очередной плановой поверки.

Для частного дома

Прежде чем приступить к самостоятельному выбору определенной модели прибора учёта расходуемого электричества, требуется уточнить основные технические характеристики устройства, а также выяснить все условия энергоснабжения частного домовладения.

При отсутствии необходимых данных в сопроводительной документации, целесообразно привлечь специалистов, которые помогут уточнить тип напряжения, а также учтут количество подключаемых бытовых приборов и энергозависимой техники.

Желательно заблаговременно позаботится о составлении грамотной схемы электрической проводки в частном доме.

Для бытового потребления используются электросчетчики, обладающие точностью измерений в 2.5% или более. Именно такие пределы установлены для приборов учёта индукционного или электромеханического типа. Для наиболее точных электронных и цифровых моделей характерным является измерение потребляемой электрической энергии с уровнем погрешности – 1.0 или 1.5. Бытовые модели счетчиков, имеющие более высокие показатели класса точности, в настоящее время не производятся.

Кто оплатит умные счетчики

Стоимость «умного счетчика» намного выше стоимости обычного счетчика электроэнергии — от 12 до 15 тысяч рублей.

Умные счетчики электроэнергии устанавливают сетевые организации.

При этом закон подразумевает, что стоимость замены обычных устройств на «умные» будет включена в тариф. То есть обычные потребители будут как-то платить за новую систему, в виде платы за электроэнергию.

Законодательство не возлагает на граждан никаких обязательств в решении проблемы замены счетчиков электроэнергии на умные устройства. Не нужно ничего покупать, заказывать проект или нанимать монтажную компанию. Жителям останется только следить за правильностью показаний, проверяя свой личный кабинет или посмотрев на специальный индикатор, и вовремя вносить абонентскую плату.

Как работает

Электрический учет устроен на прямом измерении напряжения и тока: вся информация о потреблении электричества подается на индикатор и сохраняется в памяти устройства.

При этом, устройство обладает рядом преимуществ:

1. Оно позволяет точнее считывать информацию, что препятствует краже электроэнергии.
2. Обладает меньшими размерами по сравнению с механическими.
3. Может автоматически переключаться по разным тарифам, не требуя присутствия человека, что позволяет экономить деньги.
4. Электронные модели проверяют раз в 4-16 лет. Это необходимо для проверки правильности начислений. Проверкой занимается Сфера государственного регулирования обеспечения единства измерений.

Принципиальная схема электронного счетчика. (Для увеличения нажмите)

Подсчет электричества производится за счет преобразования сигналов тока и напряжения, «входящих» в прибор, в импульс, который он и подсчитывает.

Число последних при этом изменяется в соответствии с поступающей энергией. То есть, чем больше электричества будет израсходовано, тем больше импульса получит устройство и посчитает.

Вместе с подсчитывающим устройством электронный счетчик имеет дисплей, на котором отражаются изменения в потреблении тока, максимальное и минимальное значения, текущий тариф и другие необходимые хозяевам данные.

Возможно, Вас заинтересует статья о двухтарифных счетчиках электроэнергии.

Статью о том, как снять показания с трехтарифного электросчетчика, читайте здесь.

Обеспечение надёжности и ремонт

Прибор должен обладать определённым значением точности. Проверить её можно в специальных электротехнических лабораториях, которые имеют право проводить проверку и пломбировку счётчиков. Можно оценить работу устройства и в домашних условиях:

1. При отключении нагрузки световой индикатор прибора должен остановиться. Если он продолжает свой счёт, то устройство неисправно и начался самоход. Лучше это делать ночью, когда сеть минимально нагружена, а все электробытовые приборы отключены.
2. Появление заметного жужжания устройства не считается признаком неисправности, если не обнаруживается при этом самоход.
3. Искажения показаний прибора, обнаруженные при получении счёта за потреблённую электрическую энергию. Например, показания счётчика за июнь составили 100 кВт. В июле вся семья на месяц выехала в отпуск, отключив электробытовые приборы, а по данным счёта, расход электрической энергии составил 60 кВт. Наличие самохода в таком случае нужно проверить обязательно.

При отсутствии самохода световой индикатор не должен показать в течение 15 минут более одного импульса. Итак, если обнаружены импульсы при отсутствии нагрузки, это говорит о неисправности внутри счётчика, его необходимо сдать в ремонт.

Чтобы сдать прибор в ремонт, необходимо вызвать представителя энергосберегающей компании, получить предписание на поверку устройства или его замену.

Когда надо менять электросчетчик

Кто должен нести финансовые расходы по замене электросчётчика зависит от местного законодательства в конкретном регионе и от договора пользователя с компанией, предоставляющей услуги по ЖКХ (УК, ЖЭКами, энергосбыт, облэнерго).

Жильцы всегда оплачивают стоимость прибора, мастера перечисленных учреждений устанавливают его также платно. С июля 2020 года ситуацию планируют изменить и сделать такие услуги бесплатными, а также возложить больше обязанностей на энергетиков по содержанию и замене устройств учета.

Типичные случаи, когда потребуются новые электросчетчики:

• срок эксплуатации подошел к концу;
• поломка. Обычно аппараты учета электроэнергии не ремонтируются. При неполадке следует проверить, какую гарантию установил производитель, как правило, сроки на такие приборы значительные и у пользователя есть шанс не понести дополнительных затрат;
• обслуживающая компания может потребовать замену, если превышен установленный ею (стандартно 2 года) или изготовителем (обычно 16 лет) промежуток между обязательными проверками. Указанные виды промежутков надо отличать — энергокомпания вправе устанавливать свои правила проверок;
• замена изделия на модель с соответствующими функциями при переходе на дифференциальную (раздельную), автоматическую систему учета;
• замена планового характера.

Замену счетчика электроэнергии вправе осуществлять электрики с допуском не хуже 3 группы. Энергосбыт пломбирует и регистрирует подобранный аппарат, поэтому почти всегда монтажом занимаются мастера обслуживающей компании.

Маркировка на электросчетчиках

Помимо видов счетчиков существует еще несколько нюансов, которые следует знать. На любом электросчетчике имеется определенная маркировка, условно обозначающаяся буквами и цифрами.

Рис.6. Обозначения на электросчетчике

Обозначение	Пояснение
С	Тип устройства (счетчик)
А, Р	Вид учитываемой энергии (активная энергия/реактивная энергия)
О	Однофазный счетчик
3, 4	Число фазовых проводов в сети (четырёхпроводная/трёхпроводная)
У	Универсальность
И	Тип измерительной системы (индукционный счетчик). Далее может стоять трёхзначное число, которое означает конструктивное исполнение счетчика (конструкция счетчика может быть индукционной или электронной).
Т	Тип счетчика в тропическом исполнении
П, М	Тип исполнения (прямоточный — если нет подключения к трансформатору/модернизированный). Далее могут быть такие сокращения, как «380/220 17А, 2001», что означает рабочие напряжения в проводах, максимальный поток тока и год изготовления. Также в конце надписи может стоять заводской номер.

Что касается класса точности электросчетчика, то по этим параметрам определяется точность показаний расходуемой электроэнергии. В квартирах, как правило, установлены счетчики класса 2,0, но могут быть и выше. Что это означает? А то, что ваш электросчетчик может учесть на 2% больше или меньше электроэнергии от своей собственной мощности. Или проще говоря — погрешность счетчика. Чем меньше цифра, тем меньше погрешность. В целом, в бытовых условиях достаточно электросчетчика класса 2,0. Более высокие классы точности необходимы скорее на предприятиях, где нужна большая мощность энергии.

Итак, на сегодняшний день мы можем себя не ограничивать в выборе электросчетчиков. Каждый из них имеет свои определенные особенности и функции. В этой статье мы разобрали основные особенности этих приборов и принципы их работы, что поможет вам сориентироваться в многообразии выбора.

Установка

Для начала нужно определиться с местом крепления прибора и приобрести необходимые инструменты.

В магазинах продают как полные комплекты для установки счетчика, так и отдельные детали. Выбор материалов зависит от модели прибора и от особенностей подключения.

Расположение счетчика обязательно вертикальное. Местом крепления может быть деревянный (металлический) лист или специальный защищенный короб. Прибор обязательно должен находиться в зоне свободного визуального контроля.

Перед установкой следует изучить общую схему электропроводки. Это позволит правильно определить тип и количество автоматических выключателей, а также мощность групп потребителей.

Электронные счетчики

По большей части электронные измерительные устройства не содержат движущихся механических частей. Исключениями являются некоторые типы дисплеев, показания которых изменяются из-за работы шагового двигателя, который приводит в действие соответствующие шестерни внутреннего редуктора YP.1 .

Механическое табло:

Были разработаны и даже вышли на рынок гибридные версии приборов учета, содержащие дополнительные функции, интегрированные с обычным индукционным счетчиком. Это системы связи, архивирования и дистанционного управления. Они не прижились из-за слишком высокой сложности работы, что привело к снижению общей надежности устройства.

Более простым вариантом было изготовление измерительного устройства, полностью состоящего из электронных компонентов, в том числе «умного» элемента управления в лице микроконтроллера. Последний не только выполняет названные функции, но и предоставляет множество дополнительных возможностей. Например, он рассчитывает полную мощность нагрузки, используя входные данные об активном и реактивном потреблении тока от соответствующих датчиков.

Блок-схема внутреннего устройства электронного счетчика:

Для каждой фазы используется своя комбинация трансформаторов тока и напряжения с датчиками, показания которых поступают на вход микросхемы аналого-цифрового преобразователя, откуда отправляются в микроконтроллер в виде кодовых последовательностей. В свою очередь, он рассчитывает потребляемый ток, отображая результат в киловатт-часах. Полученные значения отправляются дальше — на устройство отображения и в систему связи (если есть). Кроме того, рассчитанная информация постоянно хранится в энергонезависимой памяти. Кроме того, в определенные периоды, указанные в настройках, микроконтроллер помещает общее накопленное потребление в отдельные ячейки, что позволяет получить график нагрузочных мощностей за определенные периоды времени.

Кроме того, «умная» часть прибора учета отвечает за управление линией, ведущей к устройствам конечного потребителя электронного счетчика электроэнергии. Он может отключать потребителей по дистанционной или прямой команде или выполнять действие в контексте условия ограничения мощности. То есть когда потребление на линии больше установленного лимита. Эта функция обеспечивается реле, подключенным непосредственно к микроконтроллеру, которое контролирует прерывание линии питания клиентских устройств.

Внутри электронного счетчика:

Схема электросчетчика в упрощенном варианте, представленная в приборе Texas Instruments, выглядит так:

На нем видны все основные элементы, включая трансформатор тока с маркировкой «CT», цифровой дисплей и обязательный тактовый генератор, необходимый для всех типов микроконтроллеров. Именно последний задает скорость и время реакции логической части.

По сути, любой существующий электронный счетчик электроэнергии построен на тех же элементах, что и в данном приборе. Конечно, при условии, что у разных производителей разные элементарные базы и некоторые компоненты могут быть добавлены для расширения конечной функциональности.

Отличия электронных счетчиков от индукционных

Устройство индукционного счетчика электроэнергии Индукционные модели работают по принципу создания электромагнитного поля в катушке и его взаимодействия с токопроводящим диском. Однофазный аппарат подключается к катушке-сети переменного тока параллельно. Магнитные потоки и вихревые токи взаимодействуют между собой только в диске. Индукционный счетчик будет функционировать нормально при фазовом сдвиге в 90 градусов. Энергозатраты зависят от интенсивности вращения диска, которая соответствует мощности потребления.

Принцип работы эл счетчика основывается на подсчетах мощности активного и реактивного типа. Это позволяет точно подсчитывать энергозатраты, если в помещении трехфазный тип подключения.

Индукционные модели считают расход по единому тарифу, цифровые приборы отслеживают параметры в зависимости от времени суток. Точность измерения нового счетчика – 1-й категории, традиционные выпускаются с классом точности 2,5.

По сравнению с индукционным цифровой счетчик на собственные нужды затрачивает минимум энергоресурсов. Традиционные устройства нельзя поставить снаружи, а электронные могут работать в условиях мороза, защищены от воздействия влаги и пыли.

Принцип работы электронного счетчика электроэнергии

До недавних пор все измерения потребленной электроэнергии осуществлялись с помощью индукционных счетчиков. Постепенно, с развитием микроэлектроники, произошел существенный сдвиг в деле совершенствования приборов учета и контроля потребляемой электроэнергии. Были созданы современные цифровые электронные системы управления с применением новейших микроконтроллеров. Это позволило многократно повысить точность измерений, а отсутствие механики значительно повысило надежность счетчика.

Для электронных электросчетчиков разработана специальная элементная база и методы обработки поступающей информации. После обработки цифровых данных стал возможен одновременный подсчет не только активной, но и реактивной мощности

Данный фактор приобретает важное значение при организации учета в трехфазных сетях. В результате, были созданы многотарифные электросчетчики, учитывающие накопленную энергию в течение определенного времени суток. Данные приборы способны автоматически определять тот или иной тариф

Данные приборы способны автоматически определять тот или иной тариф.

Простейшая цифровая система на основе обычного микроконтроллера применяется в тех случаях, когда необходимо измерить импульсы, вывести информацию на дисплей и обеспечить защиту при аварийном сбое. Такие устройства являются цифровыми аналогами механических электросчетчиков. В этой системе поступление сигнала происходит через определенные трансформаторные датчики. Далее он идет на вход микросхемы-преобразователя.

Снятие частотного сигнала, поступающего на вход микроконтроллера, осуществляется на выходе микросхемы. Микроконтроллер подсчитывает все поступившие импульсы и преобразует их в полученное количество энергии (Вт*ч). Когда поступающие единицы накапливаются, их общее значение выводится на монитор и фиксируется во внутренней флэш-памяти на случай исчезновения напряжения в сети и других сбоев. Это позволяет вести непрерывный учет потребляемой электроэнергии.

Работает многотарифный электронный счетчик электроэнергии по собственному алгоритму. Последовательный интерфейс позволяет обмениваться информацией с внешним миром. С его помощью задаются тарифы, устанавливается и включается таймер времени, поступает информация о накопленной электроэнергии и т.д. Энергонезависимая оперативная память разделяется на 13 банков данных, сохраняющих информацию о количестве энергии, накопленной по разным тарифам. Первый банк учитывает всю энергию, накопленную от начала работы счетчика. В следующих 12 банках производится учет накоплений за 11 предыдущих месяцев и за текущий период.

Таким образом, принцип действия электросчетчика в электронном варианте, позволяет изменять тарифы в соответствии с заранее установленным расписанием. Через специальный разъем можно подключиться к прибору и выяснить объем электроэнергии, оплаченной потребителем.

Срок службы электросчетчика, когда нужно менять

Как снимать показания электросчетчика

Класс точности электросчетчика

Установка электросчетчика в квартире

Как самостоятельно проверить электросчетчик

Как самостоятельно проверить электросчетчик

Список лучших аппаратов учета

Потребители и профессиональные электрики рекомендуют несколько устройств.

Меркурий 201.8

Прочный бюджетный прибор с разрешением ЖК-экрана 7 разряда и классом точности 1. Рассчитан на сеть с напряжением 220-230 В и силой тока 5-80 А. Исправно работает в условиях жары и мороза при влажности до 90 %. Оснащен:

• модульным корпусом;
• измерительным токовым конвертером;
• винтовыми клеммами;
• светодиодной подсветкой зоны показаний.

Эксплуатационный срок модели – 30 лет, ревизионный – 16 лет.

Нева М. Т.123

Аппарат с рабочим напряжением 230 В и номинальным током 5 А. Гарантия изготовителя – 30 лет. Предназначен для измерения:

• частоты напряжения в сети;
• активной мощности электролинии;
• показателей токового напряжения и силы.

Модель имеет 1 класс точности, может устанавливаться в офисах, домах, торговых залах и квартирах.

Энергомера CE102M S7 145-JV

Класс точности модели – 1. Она не подвергается климатическим, электромагнитным и механическим повреждениям. Устройство рассчитано на силу тока 5-60 А, рабочее напряжение 220-230 В. Может работать без сбоев при температуре от -45 до +70 градусов и влажности 98 %. Дополнительные возможности:

• шпунт;
• память энергонезависимого типа;
• интерфейсы связи;
• пользовательское перепрограммирование;
• вывод данных за нужный период времени;
• снятие информации без напряжения.

В память счетчика нельзя внести корректировки.
