Схемы включения магнитных пускателей
Одна из простейших схем подключения магнитного пускателя показана ниже:
Принцип работы данной схемы довольно прост: при замыкании автоматического выключателя QF собирается схема питания катушки магнитного пускателя. Предохранитель PU обеспечивает защиту схемы управления от коротких замыканий. При нормальных условиях контакт тепловых реле Р замкнут. Итак, для запуска асинхронника нажимаем кнопку «Пуск», цепь замыкается, через катушку магнитного пускателя КМ начинает протекать ток, сердечник втягивается, тем самым замыкая силовые контакты КМ, а также блок контакт БК. Блок контакт БК нужен для того, чтоб замкнуть цепь управления, поскольку кнопка после того как ее отпустят, вернется в исходное положение. Для остановки этой электродвигателя достаточно нажать кнопку «Стоп», которая разберет схему управления.
При длительном токе перегрузке сработает тепловой датчик Р, который разомкнет контакт Р, и это тоже приведет к остановке машины.
При схеме включения приведенной выше следует учесть напряжение номинальное катушки. Если напряжение катушки 220 В, а двигателя (при соединении в звезду) 380 В, то данную схему употреблять нельзя, а можно применить с нейтральным проводником, а если в обмотки двигателя соединены треугольником (220 В), то данная система вполне жизнеспособна.

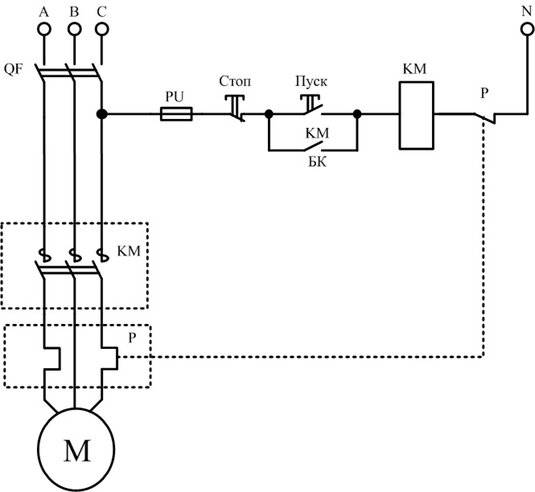

Схема с нейтральным проводником:
Единственное отличие этих схем включения, что в первом случае питание системы управления подключено к двум фазам, а во втором к фазе и нейтральному проводнику. При автоматическом управлении системой пуска вместо кнопки «Пуск» может включатся контакт из системы управления.
Реверсивная схема включения показана ниже:
Эта схема более сложная, чем при подключении не реверсивного устройства. Давайте рассмотрим принцип ее работы. При нажатии кнопки «Вперед» происходят все описанные выше действия, но как вы видите из схемы, перед кнопкой вперед появился нормально замкнутый контакт КМ2. Это нужно для выполнения электрической блокировки одновременного включения двух устройств (избежание короткого замыкания). При нажатии кнопки «Назад» во время работы электропривода ничего не произойдет, так как контакт КМ1 перед кнопкой «Назад» будет разомкнут. Для произведения реверса машины необходимо нажать кнопку «Стоп» и только после отключения одного устройства можно будет включить второе.
Классическая схема прямого включения трехфазного электродвигателя
Схема управления использует питание от напряжения между двумя соседними фазными линиями. При нажатии кнопки «Пуск», с помощью основного ее контакта замыкается цепь катушки «KM». При этом все контактные группы, включая дополнительные контакты в цепи управления, соединяются под управлением электромагнита катушки. Разомкнуть цепь можно двумя способами: при срабатывании аварийного реле, или нажав на кнопку «Стоп». В этом случае магнитный пускатель возвращается в исходное положение «все выключено» (или в случае с двумя категориями контактов, нормально замкнутые группы будут подключены).
Этот же вариант подключения, только управляющая цепь соединяется с фазой и нейтралью. С точки зрения работы пускателя, разницы нет. Так же точно срабатывают кнопки, и защитное термореле.
Реверсивное подключение трехфазного электродвигателя
Как правило, для этого применяются два электромагнитных пускателя, в которых выхода фазных контактов комбинированы со сдвигом. Устройства скомбинированы в один коммутатор, поэтому его можно рассматривать как единый элемент.
В зависимости от того, какая контактная группа подключена к электродвигателю, его ротор крутится в одну либо другую сторону. Такой вариант незаменим при использовании на конвейерах, станках, и прочих электроустановках, в которых предусмотрено 2 направления вращения (движения).
Как работает эта схема на практике? Смотрим иллюстрацию:
Единая схема управления с двумя группами кнопок пуска: «Вперед» и «Назад». Каждая из них включает соответствующую катушку электромагнита. Почему схема общая? Кнопка «Стоп» по условиям безопасности должна быть единой. Иначе при возникновении аварийной ситуации, оператор потеряет драгоценные секунды в поисках необходимой кнопки (для «Вперед» или для «Назад»).
Классификация контакторных устройств
Существуют различные типы контакторов, отличающихся друг от друга по различным показателям. Среди них можно выделить следующие параметры.
В первую очередь, они классифицируются по назначению. Сюда входят следующие виды и категории:
- Приборы для дистанционной коммутации. Большинство из них работает под ручным управлением оператора, используя кнопки или выключатели. В нужное время подается сигнал, и устройство приводится в действие. В другом способе несколько контакторов соединяются в общую автоматизированную систему питания, в которой для подачи команд используется электронная схема. На случай аварийной ситуации предусмотрена система защиты, размыкающая контакты.
- Включение мощного электрооборудования при помощи слаботочных линий. Возникает вопрос, для чего нужен контактор в таких случаях? Не лучше ли воспользоваться традиционной кнопкой? Это, конечно, можно сделать, но тогда понадобится очень массивная и громоздкая аппаратура, а сам процесс включения потребует значительных усилий. То же самое касается и выключения. Поэтому для этих целей используются компактные слаботочные устройства, позволяющие с высокой частотой выполнять циклы включения-выключения. Таким образом, слабый ток подается на катушку, а уже потом осуществляется запуск мощного электродвигателя.
Каждый контактор модульный разделяется по типу привода его в действие. В этом случае также можно отметить различные варианты:
- Электромагнитный привод считается основным, именно он заложен в принципе действия большинства устройств. При подаче напряжения происходит включение, а при отсутствии напряжения прибор отключается. После полного отключения, включение нужно выполнять повторно, что обеспечивает дополнительную безопасность при работе с электроустановками.
- Контактная группа может быть приведена в движение с помощью пневматических устройств. Такая система, предназначенная для коммутации, не требует электромагнитного привода. Управляющая команда подается импульсом высокого давления. Подобные системы применяются для локомотивов железных дорог, и других установках с пневматикой.
Любой контактор модульный КМ в зависимости от модификации, может быть смонтирован разными способами:
- Специализированные устройства, в том числе и без корпусов, не имеют каких-либо дизайнерских ограничений и устанавливаются исключительно с позиций нормальной функциональности и безопасной эксплуатации.
- Существуют конструкции, создаваемые в индивидуальном порядке под конкретную электроустановку. Они не подходят для бытовых условий, поскольку размещаются в специально отведенных местах.
- При стандартном монтаже модульный контактор и его подключение осуществляются на ДИН-рейку в щитке, вместе с другими устройствами.
Существуют различия и в соответствии с номинальным напряжением основной цепи. В этом случае контактор КМ может входить в группу устройств, работающих с напряжением 220 и 440 вольт или в группу с напряжением 380 и 660 В. Прибор, бывает однополюсный, а также двухполюсный и с большим количеством полюсов – до 5 единиц.
Электромагнитный контактор и его устройство
Конструкция электромагнитного контактора представляет собой электрический коммутационный аппарат, где сдвижение и разъем контактов осуществляет размыкающий привод, основной элемент которого – электромагнитная катушка.
Чтобы построить цепь управления таким контактором, а также подключить к нему еще какие-либо элементы, в его конструкции следует предусмотреть нормально замкнутый и нормально открытый дополнительный контакт.
Перед тем как использовать электромагнитный контактор, следует сперва тщательно ознакомиться с принципом его работы и устройством
Классификация и виды контакторов выглядят таким образом:
- По роду тока главной и управляющей цепи;
- По числу полюсов;
- По напряжению основной цепи и входящей катушки;
- По наличию или, наоборот, отсутствию вспомогательных контактов.
Помимо этого отличие контакторов друг от друга может заключаться в монтаже, типах присоединения проводников или иных действиях и особенностях.
Устройство электромагнитных контакторов:
- Главные контакты – «отвечают» за подключение и отключение силы цепи;
- Дугогасительная система – «гасит» электрические дуги магнитным полем при разъеме главных контактов;
- Электромагнитная система – осуществляет дистанционное управление контактором, состоит из катушки, сердечника, якоря и крепежей;
- Блок-контакты – управляют цепями контроля и сигнализации.
Схемы контакторов, состоящие из проводящих ток элементов, как правило, имеют стандартный вид и различаются только количеством и типом катушек или контактов.
Схема подключения магнитного пускателя на 220 В
Благодаря этому на катушку поступает фазное напряжение L3. Когда питания нет, то пружинка удерживает контакты разомкнутыми.
Главной особенность контактора, отличающего его от автомата, является отсутствие всякой защиты.
А также нельзя включать этот аппарат со снятыми дугогасительными камерами, это приведут к короткому замыканию. В новых магнитных пускателях имеется три силовых контакта и один нормально-разомкнутый блок-контакт. Для более равномерного усилия, возникающего при протекании через катушку переменного тока, в ней делается короткозамкнутый виток.
Лучше подобрать пару, оснащенную нормально замкнутыми контактами. При этом контакты меняют свое положение на фото картинка справа
Обратите пристальное внимание на треугольник между силовыми контактами КМ1 и КМ2
Это и заставляет трехфазный двигатель вращаться в разные стороны. Схемы подключения магнитного пускателя Стандартная схема. А ещё вам понадобится полезный прибор — пробник электрика , который легко можно сделать самому. Отличительной особенностью конструкции электромагнита, работающего с переменным током, является наличие короткозамкнутого витка, который препятствует гудению его железа во время работы.
Магнитный контактор имеет немного другой внешний вид: Габариты контакторов зависят от его мощности. Может коммутировать как цепи постоянного, так и переменного тока. При этом положении на нагрузку питание не подается. Можно провода перекинуть.
Эта схема даже более предпочтительна, так как вся схема с пускателем на В может быть собрана вообще без нуля. Организация данного принципа достигается через установку на каждом МП перемычки на нормально разомкнутых контактах. Не нашли на сайте статьи на интересующую Вас тему касающуюся электрики? Что же делать, если в руки попал пускатель не на В, а на В?
Для большей наглядности условно отметим их питающие клеммы цифрами 1—3—5, а те, к которым подключен двигатель как 2—4—6. Рекомендуем прочитать:. В прорези нижней части магнитопровода устанавливается катушка.
Реверсивные магнитные пускатели в однофазной сети. Реверсивная схема подключения электродвигателя.
Устройство и принцип работы
Основу пускателя составляют катушка индуктивности и магнитопровод, состоящий из подвижной и неподвижной частей. Неподвижная часть является нижней и закреплена на корпусе, верхняя подпружинена и способна свободно двигаться.
В нижней части магнитопровода монтируется катушка, и в прямой зависимости от её намотки изменяется номинал контактора. Выпускаются катушки от 12 до 380 вольт.
Что касается верхней части магнитопровода, то здесь присутствуют подвижные и неподвижные группы контакторов.
Когда питание отсутствует, пружины отжимают часть магнитопровода, находящуюся вверху. В этом случае контакты находятся в состоянии ожидания или исходном состоянии. При подаче напряжения в катушке образуется электромагнитное поле, под действием которого верхняя часть сердечника притягивается. Вследствие этого контакты меняют своё положение.
При снятии напряжения система возвращается к первоначальному состоянию. Контакты замыкаются при подаче напряжения и размыкаются при его снятии. Электромагнитный пускатель работает как на постоянном, так и на переменном токах, главное, чтобы параметры были не больше тех, что указаны заводом производителем.
Дополнительные устройства
- Тепловое реле РТТ, РТЛ, РТЛУ – устанавливается на контакторы, пускатели и обеспечивает защиту электродвигателя от токов перегрузки и перекоса фаз.
- Промежуточные реле РПЛ, РПЛУ – устанавливаются на монтажную панель и служат дополнительным управляющим устройством для работу контакторов
- Дополнительные контактные основания ПКЛ ПКЛУ, – устанавливаются на корпус и служат для увеличения вспомогательных контактов
- Ограничители напряжения (варисторы и RC цепочки) для защиты микроэлектроники от бросков напряжения.
- Приставки времени ПВЛ – предназначены для задержки выключения, выключения пускателя, контактора после подачи управляющего сигнала на контакты магнитной катушки.
Схемотехника
В разумных пределах схема подключения РКФ зависит от фантазии разработчика. Стандартное устройство имеет 3 входа для подключения фаз. Обычно они расположены в верхней части прибора. Снизу находится клеммник с 4 выводами — NO и NC контактами реле. К ним подключается какой-либо исполнительный механизм. Например, более мощное реле, контактор или магнитный пускатель. Возможно подключить нагрузку и напрямую, но требуется учесть потребляемый ею ток.
Элементы конструкции реле
Старые советские реле контроля обрыва и чередования фаз фиксировались на монтажном месте с помощью 2 винтов. Современные приборы оснащаются крепежом под DIN-рейку. Такой подход упрощает ремонт и разработку электрических шкафов.
Вторая конструктивная особенность реле фазного контроля — винтовые клеммники для подключения проводов. Подобными контактами оснащается подавляющее большинство устройств защиты.
Регуляторы для настройки
Регуляторы настройки рабочих параметров реле находятся на передней панели. Это позволяет внести изменения, не снимая само устройство с электрического щита. Регуляторы выполнены на основе подстроечных резисторов. Они не выпирают с поверхности прибора. Для их вращения необходимо воспользоваться любой подходящей отверткой.
Устройство контроля с электронным управлением
Маркировка назначения выводов
В плане маркировки и обозначения клемм все так же, как и на любых современных устройствах. Буквы на корпусе прибора имеют следующие обозначения:
- L1, L2, L3 — выводы для подключения 3 фаз контролируемой сети;
- NO/NC — контакты выходных реле;
- Umax — максимальный порог напряжения, при котором РКФ отключит защищаемое оборудование;
- Umin — соответственно минимальный порог отключения;
- задержка — время, через которое сработает реле.
Контактные группы пускателей
Силовые контакты обозначаются следующим образом:
- 1L1, 3L2, 5L3 — это входящие, на них подается питание от сети переменного или постоянного тока.
- 2Т1, 4Т2, 6Т3 — выходящие силовые контакты, которые соединяются с нагрузкой.
На самом же деле совершенно неважно, куда вы подключите источник питания, а куда нагрузку. Просто такая схема является общепринятой, ее и необходимо использовать
Ведь если придется другому человеку проводить ремонт, он просто не сможет сразу разобраться в том, что было намудрено монтажником. Вспомогательная группа контактов 13НО–14НО предназначена для того, чтобы осуществить самоподхват. Другими словами, эту пару используют, чтобы во время включения электродвигателя не удерживать пусковую кнопку постоянно нажатой.
Основные характеристики
Моноблоки, которые представляют собой таймеры времени, чаще всего встроены в переносную розетку, иногда — в удлинитель или переходник. Это устройство контролирует реле, которое соединяет входные и выходные контакты. Оно размыкает и замыкает их, таким образом прекращая и снова начиная подачу электричества к подключённому прибору. Контролируется процесс и устанавливаются параметры через панель управления, установленную на лицевой части моноблока.
Хотя разные модели таймеров времени имеют одинаковый принцип работы, они довольно сильно отличаются друг от друга. Бывают как простые механические устройства, так и электрические со сложными настройками и множеством дополнительных функций. Они предназначены для использования в разных условиях и с разными целями. Различаются они по следующим характеристикам:
- максимальное время и размер интервалов, которые можно поставить между включением и выключением розетки;
- точность и наиболее высокая погрешность при срабатывании;
- дискретность, с которой задается время переключения, может варьироваться от нескольких секунд до получаса;
- наибольшая нагрузка тока, которую таймер может выдержать, — у обычных бытовых розеток этот показатель составляет 16 ампер, но в промышленности могут понадобиться более высокие значения;
- количество переключений в сутки, которое можно задать;
- наличие дополнительных функций, таких как защита от брызг и воздействия высокой влажности воздуха.
Это интересно: Возможно ли заменить драйвер в светодиодной лампе?
Назначение и устройство
Магнитные пускатели встраиваются в силовые сети для подачи и отключения питания. Работать могут с переменным или постоянным напряжением. Работа основана на явлении электромагнитной индукции, имеются рабочие (через них подается питание) и вспомогательные (сигнальные) контакты. Для удобства эксплуатации в схемы включения магнитных пускателей добавляют кнопки Стоп, Пуск, Вперед, Назад.
Так выглядит магнитный пускатель
Магнитные пускатели могут быть двух видов:
- С нормально замкнутыми контактами. Питание на нагрузку подается постоянно, отключается только когда срабатывает пускатель.
- С нормально разомкнутыми контактами. Питание подается только в то время, когда пускатель работает.
Более широко применяется второй тип — с нормально разомкнутыми контактами. Ведь в основном, устройства должны работать небольшой промежуток времени, остальное время находится в покое. Потому далее рассмотрим принцип работы магнитного пускателя с нормально разомкнутыми контактами.
Состав и назначение частей
Основа магнитного пускателя — катушка индуктивности и магнитопровод. Магнитопровод разделен на две части. Обе они имеют вид буквы «Ш», установлены в зеркальном отражении. Нижняя часть неподвижная, ее средняя часть является сердечником катушки индуктивности. Параметры магнитного пускателя (максимальное напряжение, с которым он может работать) зависят от катушки индуктивности. Могут быть пускатели малых номиналов — на 12 В, 24 В, 110 В, а наиболее распространенные — на 220 В и на 380 В.
Устройство магнитного пускателя (контактора)
Верхняя часть магнитопровода — подвижная, на ней закреплены подвижные контакты. К ним подключается нагрузка. Неподвижные контакты закреплены на корпусе пускателя, на них подается питающее напряжение. В исходном состоянии контакты разомкнуты (за счет силы упругости пружины, которая удерживает верхнюю часть магнитопровода), питание на нагрузку не подается.
Принцип работы
В нормальном состоянии пружина приподнимает верхнюю часть магнитопровода, контакты разомкнуты. При подачи питания на магнитный пускатель, ток, протекающий через катушку индуктивности, генерирует электромагнитное поле. Сжимая пружину, оно притягивает подвижную часть магнитопровода, контакты замыкаются (на рисунке картинка справа). Через замкнутые контакты питание подается на нагрузку, она находится в работе.
Принцип работы магнитного пускателя (контактора)
При отключении питания магнитного пускателя электромагнитное поле пропадает, пружина выталкивает верхнюю часть магнитопровода вверх, контакты размыкаются, питание на нагрузку не подается.
Подавать через магнитный пускатель можно переменное или постоянное напряжение. Важна только его величина — оно не должно превышать указанный производителем номинал. Для переменного напряжения максимум — 600 В, для постоянного — 440 В.
Катушка на 220 вольт: схемы подключения
Для управления работой магнитного пускателя используется всего две кнопки – кнопка «Пуск» и кнопка «Стоп». Их исполнение может быть различным: в едином корпусе или в отдельных корпусах.
Кнопки могут быть в одном корпусе или в разных
У кнопок, выпускаемых в отдельных корпусах, имеется всего по 2 контакта, а у кнопок, выпускаемых в одном корпусе – по 2 пары контактов. Кроме контактов, может присутствовать клемма для подключения заземления, хотя современные кнопки выпускаются в защищенных корпусах, которые не проводят электрического тока. Выпускаются также кнопочные посты в металлическом корпусе для промышленных нужд, которые отличаются высокой ударопрочностью. Как правило, они заземляются.
Подключение к сети 220 V
Подключение магнитного пускателя к сети 220 V наиболее простое, поэтому имеет смысл начать ознакомление именно с этих схем, которых может быть несколько.
Напряжение 220 V подается непосредственно на катушку магнитного пускателя, которые обозначены, как А1 и А2 и, которые располагаются в верхней части корпуса, что видно из фото.
Подключение контактора с катушкой на 220 В
Когда к этим контактам подключается обычная вилка на 220 V с проводом, устройство начнет работать после того, как вилка будет включена в розетку 220 V.
С помощью силовых контактов допустимо включать/отключать электрическую цепь на любое напряжение, лишь бы оно не превышало допустимые параметры, которые указываются в паспорте изделия. Например, на контакты можно подать напряжение аккумулятора (12 V), с помощью которого будет управляться нагрузка с рабочим напряжением 12 V.
Следует отметить, что неважно, на какие контакты подается управляющее однофазное напряжение, в виде «нуля» и «фазы». В данном случае, провода с контактов А1 и А2 можно поменять местами, что никак не повлияет на работу всего устройства
Вполне естественно, что подобная схема включения используется крайне редко, поскольку требует прямой подачи напряжения на катушку магнитного пускателя
При этом существует масса вариантов включения, с применением реле времени или сумеречного датчика, подключив к силовым контактам например, уличное освещение. Главное, чтобы «фаза» и «ноль» находились рядом
Вполне естественно, что подобная схема включения используется крайне редко, поскольку требует прямой подачи напряжения на катушку магнитного пускателя. При этом существует масса вариантов включения, с применением реле времени или сумеречного датчика, подключив к силовым контактам например, уличное освещение. Главное, чтобы «фаза» и «ноль» находились рядом.
Использование кнопок «Пуск» и «Стоп»
В основном, магнитные пускатели участвуют в процессе работы электродвигателей. Без наличия кнопок «Пуск» и «Стоп» такая работа связана с рядом трудностей. В первую очередь это связано с особенностями работы электродвигателей, которые зачастую находятся на значительном удалении. Кнопки включаются в цепь катушки последовательно, как на рисунке ниже.
Схема включения магнитного пускателя с кнопками
Подобный способ характеризуется тем, что магнитный пускатель окажется в рабочем состоянии до тех пор, пока будет нажата кнопка «Пуск», что очень неудобно. В связи с этим, в схему включаются дополнительные (БК) контакты магнитного пускателя, которые дублируют работу кнопки «Пуск». При включении магнитного пускателя они замыкаются, поэтому после отпускания кнопки «Пуск» цепь сохраняет свою работоспособность. Они обозначены на схеме, как NO (13) и NO (14).
Схема подключения магнитного пускателя с катушкой на 220 В и цепью самоподхвата
Отключить работающее оборудование можно только с помощью кнопки «Стоп», которая разрывает электрическую цепь питания магнитного пускателя и всей схемы. Если в схеме предусмотрена другая защита, например, тепловая, то в случае ее срабатывания схема также окажется не работоспособной.
Питание для двигателя берется с контактов Т, а подается питания на контакты магнитного пускателя, под обозначением L.
В этом видео подробно рассказывается и показывается, в какой последовательности подключаются все провода. В данном примере использована кнопка (кнопочный пост), выполненная в одном корпусе. В качестве нагрузки можно подключить измерительный прибор, обычную лампу накаливания, бытовой прибор и т.д., работающие от сети 220 V.
Как подключить магнитный пускатель. Схема подключения.
Watch this video on YouTube
Виды контакторов
По оснащению средствами защиты: практически все модели включают в себя блок термореле, который размыкает цепь дополнительных контактов в случае перегрузки по току. В этом смысле принцип работы магнитного пускателя не отличается от защитного автомата. После аварийного отключения, и остывания защитной группы (цепь питания обмотки электромагнита восстанавливается), замыкание силовых контактов не происходит. Предполагается, что оператор устранит причину возникновения аварийной ситуации, и произведет повторный пуск электроустановки.
По способу замыкания контактов, имеются следующие виды магнитных пускателей:
- Прямого подключения, то есть с одной группой силовых контактов. Он работает по принципу: «вкл» или «выкл», плюс защита от перегрузки или короткого замыкания.
- Реверсивного подключения. Электромагнитный пускатель такого типа оснащен двумя группами контактов, с помощью которых можно комбинировать линии питания. Например, чередование фаз для асинхронного электромотора. При замыкании различных групп контактов, вал электродвигателя вращается в разные стороны, то есть происходит реверс.
- Работающие только на замыкание силовых контактов, либо имеющие нормально замкнутые и нормально разомкнутые контактные группы.Такие коммутаторы могут управлять (в противофазе) двумя электроустановками. Одно устройство подключается, второе синхронно обесточивается.
- По количеству контактов силовой группы:
- Двух контактные (для однофазных потребителей).
- Трех контактные (подключаются только фазные группы, нейтраль всегда соединена). Это самая распространенная модель пускателя, к ней можно подключать как одно — так и трех фазные электроустановки.
- Четыре и более контакта в силовых группах. Под группой подразумевается либо нормально замкнутый, либо нормально разомкнутый комплект. Применяются редко, только в специальных устройствах, работающих по особой схеме подключения.
Большинство пускателей выглядят так:
Силовые контакты (три фазы), в одной плоскости расположены дополнительные, для питания обмотки.
Или так:
Для удобства монтажа, дополнительные контакты вынесены на отдельную площадку, ниже и сбоку.
Крепление подвижных частей, пазы
Пазы не должны иметь трещин, сколов и пыли. В противном случае это может стать причиной закусывания и медленного отброса подвижных контактов от неподвижных. Элементы, устанавливаемые в пазы, должны слегка люфтить и свободно перемещаться вдоль паза. Также стоит отметить, что якорь, как и магнитопровод, не установлен жестко. Это сделано с той целью, чтобы магнитопровод мог с легкостью примагнитить якорь плотно и надежно. Незначительное покачивание якоря в своем пазу — это нормально. Если покачивания нет, это значит, что там скопилось много пыли или крепление деформировано. Это непременно следует устранить в целях бесперебойного выполнения прибором функционального назначения.
