Отопительные комбинированные котлы газ-электричество

Достоинства и недостатки комбинированного котла

Комбинированным называется оборудование, которое работает от разных видов энергоносителей, например, газ-электричество, электричество-дрова и т.п.

Достоинств применения моделей несколько:

1. Комбинированные котлы отопления для дома – это экономичный вид изделий. Если один тип топлива недоступен или цена слишком высока, котел будет функционировать на другом энергоносителе.
2. Вариабельность топлива обеспечивает бесперебойную работу системы. Например, когда подача газа перекрыта, котел начнет жечь дрова, и прогреет теплоноситель до нужной температуры.
3. Простота и удобство эксплуатации. Модели изготавливаются с максимальным учетом потребностей пользователя, могут самостоятельно переключаться на виды топлива – нет в топке дров, котел получит питание от электричества или газа до следующей загрузки.
4. Можно присоединить несколько отопительных контуров, благодаря чему упрощается схема монтажа всей сети.
5. Некоторые виды изделий не зависят от электроэнергии, что удобно для регионов с перебоями в подаче электричества.

КПД универсальных устройств доходит до 90%, что значительно выше многих прочих агрегатов. С учетом небольших габаритов и экологичности гибридные котлы отопления загородных домов считаются оптимальным выбором для хозяев жилых объектов, вынесенных далеко за пределы населенных пунктов.

Недостатки рассматриваются отдельно по каждому типу устройств. Котел на газе и дровах обладает большими размерами, много весит. Все виды оборудования стоят дороже стандартных на 30-50%, но вложения окупаются экономией топлива.

Область применения

Ограничений по использованию агрегатов нет. В зависимости от типа устройства хорошо работают в зонах отсутствия газовой магистрали или перебоев в подаче электричества. Котлы газовые – электрические встраиваются в схему многоквартирного дома, но только при условии наличия разрешений на установку. Монтаж агрегатов показан для отдельных частных строений жилого, нежилого типа, гаражей, промышленных цехов, бань, саун и объектов общественного назначения.

Достоинства и недостатки

После оценки характеристик котлов, работающих на газе и электричестве, отмечают такие их преимущества:

• небольшие габариты, не превышающие размеров 1-топливных моделей;
• цены на комбинированное оборудование ниже, чем на 2 отдельных аппарата;
• КПД, достигающий 98%;
• экономное расходование ресурсов;
• небольшая мощность ТЭНов, обогревающая площадь в 100-200 кв.м;
• отсутствие вредных выбросов;
• 2-контурные модели могут подавать в дом горячую воду;
• невысокие расходы на подключение и монтаж.

Среди недостатков отмечают:

1. Низкий уровень автоматизации.
2. Необходимость 3-фазной сети в точке подключения.
3. Требуются согласования в надзорных органах.
4. Ежегодные технические осмотры аттестованными специалистами.
5. Съемные горелки шумят сильнее по сравнению со штатными, устанавливаемыми в газовых котлах.
6. Немалая стоимость.
7. Ограниченный выбор моделей.
8. Дополнительные затраты на газовую горелку, которая не входит в комплект поставки.

Плюсы и минусы комбинированных котлов

Основные виды универсальных теплоагрегатов ориентированы на работу от двух или более видов природного топлива, более 70% таких котлов, оснащены электрическими ТЭНами в виде резервного источника.

дает возможность частично или полностью отказаться от базового источника, например, угля в летний теплый период года.Сегодня на рынке появились модификации с варочными панелями и несколькими горелочными устройствами с электронным или механическим включением.

Виды и количество источников для классификации комбинированных котлов отопления для частного дома:

• стандартные, использующие до 2-х применяют источников энергии;
• универсальные, работающие на 3-х и более источниках.

Универсальные котлы отопления обладают такими достоинствами:

1. Возможность включения в работу всех или поочередно нескольких тепловых контуров.
2. Широкая база для реконструкции горелочных устройств, включение дополнительного теплообменного аппарата.
3. Доступный современный уровень автоматизации с элементами программирования.
4. Бесперебойная работа универсального котла для отопления, при отсутствии одного топлива, включается резервный источник.
5. Экономность расходов собственника при выработке тепловой энергии.
6. Отсутствует зависимость системы от одного типа энергоносителя.
7. Оборудование относится к энергоэфективным и экологическим классам.
8. Высокие КПД и управляемость энергетическими процессами.

Самыми большими недостатками являются их большие внешние размеры, повышенная металлоемкость и цена.

Какой тип котла лучше?

Рассмотрим, газовое или электрическое отопление — какое лучше для частного дома. В этом плане нужно учитывать следующие важные параметры:

• площадь обогреваемого помещения;
• удаленность газовой магистрали;
• наличие электросети нужной мощности;
• потери тепла через стены, окна.

Для того чтобы понять, газовое или электрическое отопление — что лучше в плане экономии и качества обогрева, следует учесть ряд факторов:

Стоимость ресурса. Подсчитав расходы на обогрев газовым и электрическим котлом, становится очевидным, что газовое отопление гораздо выгоднее. Так стоимость электроэнергии в 3 раза превышает стоимость природного газа. К тому же цена на электроэнергию постоянно растет.
Доступность ресурса. Затраты на подключение и запуск агрегата напрямую зависят от доступности топлива. Например, если загородная постройка находится вблизи газовой магистрали, ответ на вопрос, газовый или электрический котел — какой лучше, очевиден: конечно же, агрегат, работающий на газе лучше. А вот что касается электрокотла, его выгоднее устанавливать, если для подвода газа необходимо делать врезку в газопровод. Стоимость работы по врезке немалая. Сбор пакета документов также потребует финансов. В итоге установка может обойтись очень дорого – от 100 000 рублей.
Оформление документации. Чтобы оформить документы на подключение газового котла в загородном доме, придется потратить немало финансовых средств. Высокая цена связана с изготовлением проекта, получением разрешения на использование газовой установки. В этом плане монтаж электрокотлов гораздо выгоднее.

Таким образом, нельзя точно сказать, что лучше — газовый или электрический котел для обогрева коттеджа. Тут все зависит от технических характеристик самого здания и ряда других моментов.

Нюансы выбора электрогазового котла

Циркуляционный насос не будет работать в случае отсутствия электричества

Конструкция предусматривает 2 камеры: для сжигания газа и для ТЭНа, работающего от электрики. Смена режимов происходит автоматически. В отдельных котлах возможно настроить циклический режим работы. Это полезно при пониженных температурах, которые могут держаться длительное время. При достижении достаточного температурного показателя агрегат с газа переходит на электричество. Совместное использование обоих видов топлива разрешает добиться экономии недешевых ресурсов, сделать обогрев независимым.

Если в электрогазовом котле не предусмотрен бак для подогрева воды, потребуется бойлер. Для улучшения водной циркуляции применяется электрический насос. Последнее не предоставляет возможности функционировать газовой части агрегата в случае отсутствия электроэнергии. Такая деталь ограничивает применение подобного устройства в многоэтажных сооружениях.

Виды котлов

Для начала скажем о том, что котлы классифицируют по количеству контуров – с одним или двумя. А двухконтурные подразделяются на модели с одним или двумя теплообменниками. Первые выполняют только функцию отопления помещения, а вторые используются ещё и для подогрева воды. При этом если теплообменник один, то приоритет отдаётся нагреву холодной воды и, соответственно, температура воды в системе отопления падает. При наличии двух контуров этой проблемы не возникает, т.к. процессы нагрева воды для отопления и мытья происходят независимо друг от друга.

По типу управления котлы бывают электронными – позволяют максимально чётко и достоверно контролировать различные параметры и электромеханическими – в случае форс-мажора, например, отключения света, легко переводятся на ручное управление.

Работать котлы могут как на одном, так на двух, трёх и более видах топлива. Первые называются специализированные, а вторые – комбинированные, о которых мы и поговорим подробно в этой статье. Но прежде отметим, что существуют различные вариации в сочетании энергоносителей, наш же разговор будет посвящён только наиболее популярным на рынке комбинациям.

Общий вид отопления с двухконтурным котлом

Нормы безопасности при эксплуатации

Эксплуатация газовых котельных имеет множество плюсов, но не стоит забывать и о существенном минусе — опасность этого оборудования. Это объясняется использованием легко воспламеняющих веществ и горючих веществ, которые и представляют всю опасность.

• Газоопасности (выброс газов);
• Взрывоопасности;
• Пожароопасности.

Пожар или взрыв может спровоцировать утечка (выброс) газа. Опасность непредвиденных ситуаций при эксплуатации очень велика. Чтобы они не возникали, проектированием газовых котельных должны заниматься квалифицированные мастера, которые имеют на это лицензию, то есть допуск такого класса работы под ключ. Лицензирование обязательно, так как это гарантия качества выполнения установки. Проектирование осуществляют инженеры, согласно нормам СНиП.

Для получения лицензии также нужно уделить внимание проектированию помещения, оно должно соответствовать нормам СНиП. Следует учитывать, что площадь котельного помещения с газоснабжением должна быть не меньше 4 м2

Но эта норма указана только для одного котла в установке. Потолок должен быть на уровне не меньше чем 2,5 метров. Объем помещения при установленном одном котле должен быть не меньше 15 м3. Эти параметры и нормы СНиП должны обязательно соблюдаться при проектировании, чтобы не допустить появления опасных ситуаций и выбросов газа.

Перед монтажом нужно обязательно получить лицензию на эксплуатацию газовой котельной и все необходимые сертификаты. Это все контролирует государство, так как это оборудование очень опасно, если неправильно его устанавливать и эксплуатировать. Все агрегаты в котельной должны иметь паспорт безопасности. Эти документы также выдают государственные органы, которые проводят экспертную оценку и необходимые расчеты (в том числе и выбросов продуктов горения). Служба МЧС выезжает на объект, и оформляет необходимую документацию о том, что оборудование такого класса установлено по всем правилам, не представляет опасности и что его можно вводить в эксплуатацию.

Если комплектация, класс оборудования и лицензия позволяет использование нескольких видов топлива, то согласно СНиП для предотвращения опасных ситуаций должна быть проведена экспертиза промышленной безопасности этого класса оборудования. А также во избежание опасности проводится проверка персонала, который занимается обслуживанием агрегатов.

Достоинства и недостатки котлов на дровах и электричестве

Котлы для отопления на дровах и электричестве характеризуются следующими плюсами:

• Наличие поддержки температурного режима – воспрепятствует слишком быстрому остыванию теплоносителя;
• Сбалансированная стоимость – оборудование отличается своей дешевизной, о чем еще будет рассказано в нашем обзоре;
• Не нужно дополнительного обслуживания, как того требуют комбинированные аппараты с жидкостными и газовыми горелками.

Установив в своем доме отопительный котел на дровах и электричестве, вы не будете вскакивать по ночам для закладки порции дров.

Не обошлось и без традиционных минусов – это высокое потребление электроэнергии и необходимость в наличии выносливой электропроводки.

Как выбрать хороший комбинированный котел

Выбор комбинированного котла зависит от сферы его применения.

Тип котла в зависимости от топлива

Зависимо от вариантов используемого топлива, комбинированные котлы бывают таких видов.

1. Газ/электричество – электроэнергия применяется для быстрого нагрева воды. Если есть проблемы со стабильностью работы электросети, для разогрева жидкости используется газ.
2. Дрова/газ – автономные, экономичные в плане работы отопительные установки. Подходят для отопления построек, которые находятся в отдаленных регионах, где наблюдаются частые перебои с электроэнергией.
3. Дрова/электроэнергия – универсальные в плане применения комбинированные котлы. Внутри есть отдельная топочная камера, а также ТЭНы для нагрева воды. При перебоях с электроэнергией, можно использовать дрова.

Отдельная группа отопительного оборудования – многотопливные установки. В таких котлах может использоваться электроэнергия, газ, дрова, специальные гранулы, брикеты, можно комбинировать различные типы топлива между собой в процессе работы самого котла.

Критерии выбора

Правильный выбор комбинированного котла – это необходимость рассмотрения различных параметров подобного оборудования на основе личных требований в плане характеристик, эксплуатационных особенностей.

Параметр мощности. Средний показатель – 1 кВт тепловой энергии на 10 м.кв. отапливаемой площади. Подобный расчет приблизительный, так как на эффективность отопления влияет множество факторов. Основные их них – используемый тип теплоизоляции, толщина стен здания, количество этажей постройки, высота потолков. Чтобы котел эффективно отапливал помещений, рекомендуется выбирать его с запасом мощности в 25%.
Помимо отопления, обеспечение горячим водоснабжением

Если нужно получать горячую воду для технических и бытовых целей, рекомендуется обратить внимание на модели комбинированных котлов с накопительными емкостями.
Тип системы управления. Она может быть ручной, автоматической.
Защитная автоматика для отключения отопительного оборудования в экстренных ситуациях.
Особенности монтажа комбинированного котла, комплектация.
Габариты отопительного оборудования, его масса.
Типы используемого топлива.
Материалы изготовления корпуса, отдельных частей комбинированного котла.
Наличие дополнительных функций, конструкционных элементов

Современное отопительное оборудование может дополняться автоматической регулировкой тяги, горелкой, инжекторами, отдельными поверхностями для приготовления пищи, шумоизоляционным кожухом.

Получить подробную информацию об основных параметрах можно из технического паспорта, который прикладывается к отопительному оборудованию. Здесь же указываются правила по сборке, подключению котла, а также особенности обслуживания установки.

Двухконтурные (43 000 — 99 000 ₽)

К данной группе относится крупногабаритное, универсальное оборудование комбинированного типа. Его особенность – возможность одновременного обогрева помещений, подачи горячей воды для бытовых и технических целей.

Место и название товара	Рейтинг	Средняя цена
	5.0/5	98 975 ₽
	4.8/5	43 800 ₽
	4.6/5	98 975 ₽
	4.2/5	98 975 ₽
	3.7/5	98 975 ₽

1 место

Каракан 20 ТЭГВ, 20 кВт

5.0 6 оценок ~98 975 ₽

Характеристики

• тип камеры сгорания: открытый
• монтаж: напольный
• размеры (ШхВхГ): 455x785x820 мм
• энергонезависимый: да
• управление: механическое
• вес: 101 кг

Смотреть все характеристики и цены



2 место

Каракан 30 ТЭГВ, 30 кВт

4.8 ~43 800 ₽

Характеристики

• тип камеры сгорания: открытый
• монтаж: напольный
• размеры (ШхВхГ): 480x910x940 мм
• энергонезависимый: да
• управление: механическое
• вес: 125 кг

Смотреть все характеристики и цены



3 место

Dragon KR-ГВ-20

4.6 ~98 975 ₽

Характеристики

• тип камеры сгорания: открытый
• монтаж: напольный
• размеры (ШхВхГ): 500x1246x920 мм
• энергонезависимый: да
• управление: механическое
• вес: 210 кг

Смотреть все характеристики и цены



4 место

CTC 1200 Family, 45 кВт

4.2 ~98 975 ₽

Характеристики

• напряжение сети: однофазное
• горелка: приобретается отдельно
• тип камеры сгорания: открытый
• монтаж: напольный
• размеры (ШхВхГ): 581x936x967 мм
• циркуляционный насос: встроенный
• управление: электронное
• функции: защита от замерзания, подключение теплого пола, индикация включения, защита от перегрева
• вес: 170 кг

Смотреть все характеристики и цены



5 место

Atem Житомир-3 КС-ГВ-012 СН, 12.5 кВт

3.7 3 оценки ~98 975 ₽

Характеристики

• тип камеры сгорания: открытый
• монтаж: напольный
• размеры (ШхВхГ): 230x800x500 мм
• энергонезависимый: да
• управление: механическое
• функции: защита от перегрева
• вес: 52 кг

Смотреть все характеристики и цены



Типы комбинированных котлов

Для отопления приусадебных жилых построек более часто применяют котлы для отопления частного дома в схеме «электричество – твердое топливо».

Конструктивно они изготовлены, как и твердотопливные напольные котлы, и могут быть выполнены стальными или чугуными. В качестве твердого применяют дрова, наиболее дешёвое топливо в местах, где отсутствуют газовые сети и централизованный подвоз угля.

ТЭНы, выполняют роль поддержки тепловых процессов в ночное или при отсутствии основного источника. После того, как дрова прогорят, и температура в сети начинает падать, датчик температур подает автоматический сигнал для включения одного или группы ТЭНов. При поступлении в топку основного топлива — ТЭНы отключаются.

Виды комбинированных котлов:

Лучшими многофункциональными установками являются отопительные котлы, способные функционировать работать на газовом, печном и твердом топливе, а также с использованием электрических ТЭНов.

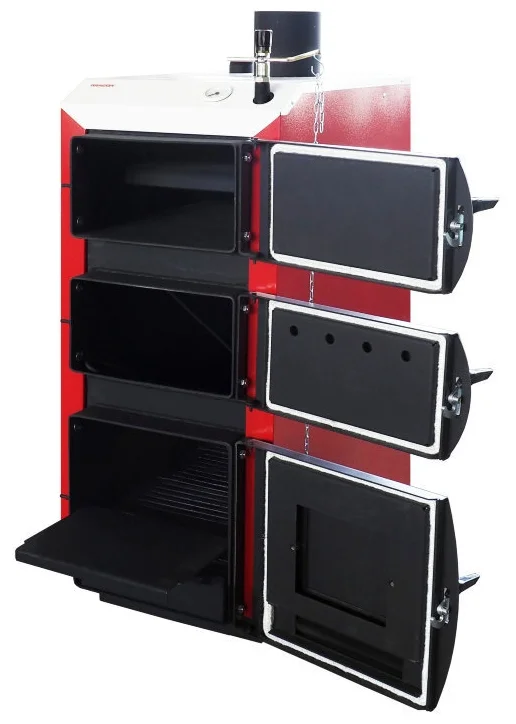

Многотопливные

Источник фото: barrakuda.com.ua

Конструкция такого котла должна учитывать требования безопасной эксплуатации для всех используемых видов топлива:

1. Бесперебойной подачи электроэнергии.
2. Организованной поставки топлива к агрегату.
3. Безопасность места хранение горючих материалов в соответствии с действующими нормами.
4. Пожаробезопасный выбор диаметра дымовой трубы, поскольку объем уходящих газов из топки для каждого топлива разный.

Перед выбором многотопливного котла выполняют технико-экономический расчет вариантов использования топлива и оборудования, стоимость которого значительно превышает однотопливные устройства.

Это довольно прикидочный расчет, поскольку не учитывает геометрии здания: высоты потолков, этажность и теплоизоляцию дома.

Поэтому вводится поправочный коэффициент из расчета 25-30%.Исходя из этого правила для обогрева 100 м2 необходим одноконтурный котел с нагрузкой 10-15 кВт, а двухконтурный 15-20 кВт.

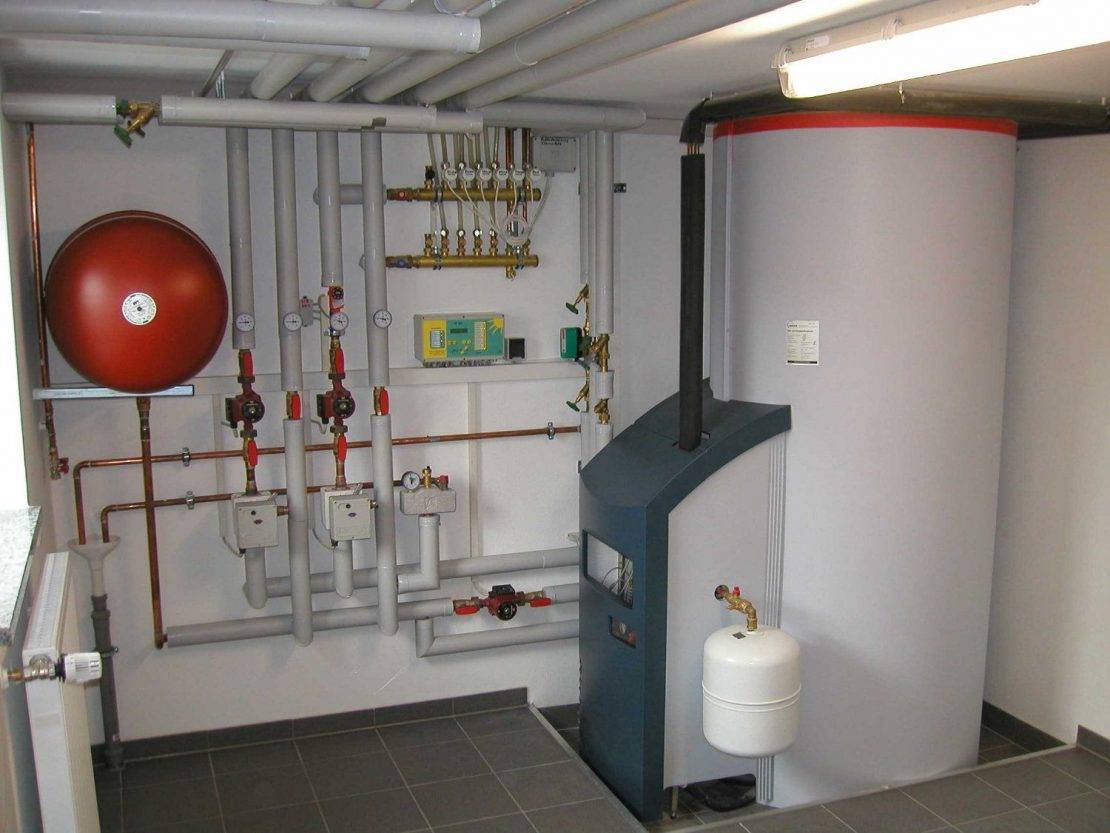

Комбинация «дрова – электричество»

Эта комбинация топлива – самое простое решение с неоспоримыми преимуществами. В совмещении этих видов ресурсов больше всего экономии получается в начале и в конце отопительного сезона, то есть осенью и весной, а также, в при ночных режимах для поддержания температуры, частного дома с отоплением на дровах и даже на печи.

Особенно интересен этот вариант в домах, у которых установленные дифтарифные электросчетчики с ночным минимальным тарифом за 1 кВТ.

Фото: haustechnikdialog.de

Сегодня самой эффективной системой подогрева воды является электричество, обеспечивающее быстрый нагрев, поддержание температурного графика и минимальные капитальные вложения на установку.

Схему комбинированного котла «дрова – электричество» достаточно просто реализовать самостоятельно, потребуется в теплообменник или накопительный бак врезать ТЭНы и установить элементарный блок управления по датчикам температур нагреваемого контура, таким образом, будет реализована схема работы котла на дровах и электричестве.

Газ – электричество

Оборудование в схеме газ/электро обладают лучшей вариативностью, поскольку могут подсоединяться к нескольким отопительным системам и выполнять обвязку нескольких тепловых контуров.

Характеристики комбинированных отопительных устройств по схеме «газ -электричество»:

1. Минимальные габариты и возможность настенной установки.
2. Низкий уровень электропотребления от сети.
3. Низкий ценовой диапазон, поскольку отсутствует необходимость разделения топки и второй контур.
4. Маломощные ТЭНы для создания диапазона температуры.

Дрова – газ

Очень экономичная схема с раздельными топками и двумя теплообменниками. Для нее потребуется специальное разрешение от газовой инспекции, поскольку конструкция твердотопливной части, не должна ухудшать работу газовой системы.

Она предусматривает разные топочные устройства и оснащена двухконтурной системой. Первый для нагрева теплоносителя отопления, а второй – ГВС. Современные универсальные котлы, используют газогенерацию, что увеличивает время автономности до 12 часов.

Фото: 1remstroy.ru

Датчики контролируют температуру теплоносителя и при снижении ее ниже минимальной величины, подается сигнал на газозапорный клапан, который открывается, а газ поджигается с помощью пьезорозжига. При падении давления газа ниже допустимого уровня, клапан закрывается, а его поступление прекращается, с подачей звукового сигнала.

Особенности разных комбинаций

Выбирая оборудование такого типа, следует ориентироваться на доступные вам энергоносители.

Твердое топливо и электрический ТЭН

Комбинированный котел дрова-электричество (маркировка ТЭ) работает на двух видах топлива и по своей конструкции значительно отличается от универсальных агрегатов аналогичного назначения. Он состоит из одной топливной камеры, в которой сжигаются дрова. Сверху над топкой расположен бак с водой, в который интегрирован дымоход.

Если для повышения эффективности работы водонагревателя над баком монтируется тепловая камера, то дымоход примыкает непосредственно к ней. В этом случае продукты сгорания нагревают воду, циркулируя по трубам, расположенным внутри бака.

В момент перехода с твердого топлива на электричество, в работу вступают нагреватели (ТЭНы), вмонтированные в резервуар теплообменника. Максимальную мощность энергопотребления можно ограничивать произвольно. Полное управление отопительным прибором такого типа осуществляется при помощи автоматической системы.

Твердое топливо и газ

Комбинированный котел для частного дома (маркировка ТГ), попеременно работающий на твердом топливе и газе, бывает двух типов: с одной и двумя топками. В двухконтурном котле нижняя топка предназначена для газовой горелки, а верхняя, снабженная дымоходом, для дров.

Такой вариант удобен тем, что при любой работающей топке вся конструкция прогревается равномерно. Процесс управления универсальными котлами смешанного типа выполняется в ручном или автоматическом режиме.

Газ и электричество

Комбинированные отопительные котлы, которые предназначены для работы на газе или от электрической сети, наиболее востребованы в той местности, где прокладка газопровода намечается в близкой перспективе. Таким образом, абсолютно без проблем можно перейти из одного режима отопления на другой при первой возможности.

Газ и жидкие энергоносители

Надувные газовые котлы и дизельные устройства работают по одному принципу, но для смены вида топлива требуется заменить горелку. Переход от одного энергоносителя к другому обеспечивает наличие одно- или двухступенчатых горелок.

Комбинированные котлы включают в себя моноблок с камерами, которые стоят одна на другой. Газовые горелки имеют вентиляторный поддув, что гарантирует их бесперебойную работу, невзирая на перепады давления в газовой сети. Когда производится демонтаж, то горелку вставляют в особое отверстие и закрепляют с помощью винтов. Используя накидную гайку, подключают жидкотопливную или газовую линию.

Сравниваем сети

• Электричество
• Газ

Преимущества электро-котлов:

• нет необходимости в постоянном нахождении дома во время функционирования прибора
• нет необходимости в организации дополнительных коммуникаций
• отключение «автоматом» в случае проблем с электросетью либо превышения температурного режима

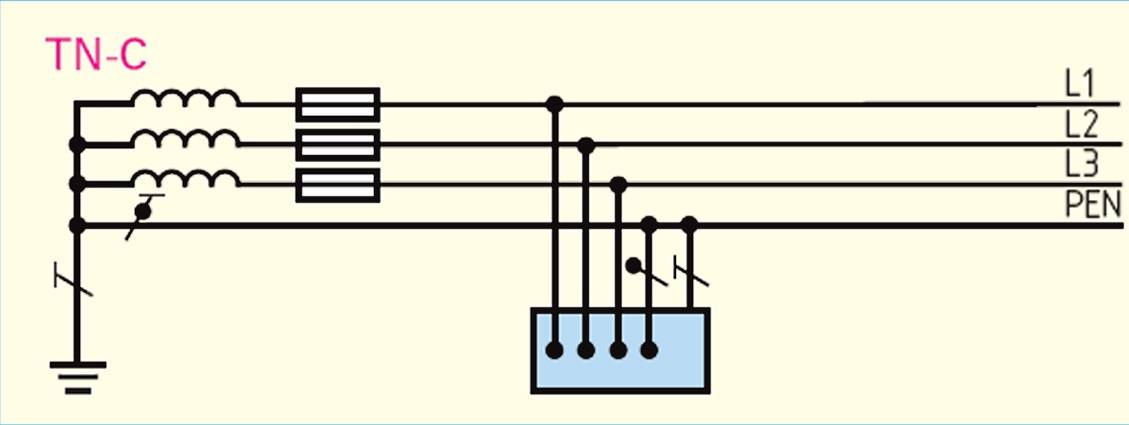

Перед установкой следует выяснить, в каком состоянии находятся внутренние/наружные электросети. Изучить характеристики трансформаторной подстанции, находящейся вблизи дома, выяснить, сможет ли она обеспечивать бесперебойным энергоснабжением и будет ли возможность подвести к ней кабели для организации трехфазной линии 380 Вольт.

Устройство защитного отключения

Электро-котлу необходимы более мощные генераторы, чтобы обогреть, к примеру, дом площадью 90 кв. м. Потребление такого агрегата, как правило, составляет 6 кВт. Это указывает на то, что генератор должен обладать мощностью от 8 до 12 кВт. (она формируется из суммы мощности устройства и некоторых работающих электроприборов).

В домиках, расположенных в глубинках, выбивает пробки, когда потребление возрастает до 6-10 кВт. Поэтому, если планируется установка котла мощностью 6 кВт, целесообразнее оборудовать его трехфазной сетью.

ГАЗ

Безопасность является важнейшим условием при эксплуатации любого оборудования. В отличие от электрических, газовые котлы считаются более опасными. Даже небольшая утечка в трубопроводе может стать предпосылкой к серьезной катастрофе. Именно поэтому за газовыми коммуникациями пристально следят контролирующие органы.

Пред установкой газового агрегата следует выяснить:

• уровень давления и какого качества газ
• особенности и стоимость подключения
• количество времени, которое может понадобиться для согласования работ (от проектирования до запуска)
• каким образом происходит врезка

При замене газового оборудования Если требуется замена газового котла аналогом, следует быть готовыми к предъявлению специалистам сертификата на агрегат и плана отопительной системы. Только после этого установка может быть произведена.

Универсальные водонагреватели

Сегодня многие потребители предпочитают пользоваться мощным многофункциональным оборудованием для обогрева помещения, поэтому устанавливают у себя дома комбинированные котлы отопления. Такие приборы дают возможность использовать в качестве энергоносителя газ и электричество (или другие комбинации).

Это технологичные агрегаты, которые имеют возможность при минимальных модификациях переключаться на другой вид топлива. В одних моделях комбинируются твердотопливные компоненты, а в других – твердое топливо с жидким или газообразным.

Внутреннее устройство

Особую популярность комбинированным устройствам для обогрева частного дома принесла их универсальность, благодаря которой можно использовать любой вид топлива. Такой эффект обусловлен особой конструкцией прибора:

• две камеры для различных видов топлива (твердое, газ, электричество);
• интегрированный ТЭН;
• несколько выходов для различных контуров отопления;
• надувная горелка.

Дополнительные выходы для подключения отопительной системы дают возможность обогрева нескольких помещений одновременно, к тому же они снижают магистральную протяженность радиаторных труб.

Преимущества устройства

Универсальные модели обладают следующими достоинствами:

• работают одновременно на различном топливе;
• надежны;
• функционируют в автономном режиме;
• могут служить резервным вариантом отопления;
• комфортны в применении.

Автономность

Специалисты отмечают, что комбинированные котлы обеспечивают полную автономность. Так, можно использовать магистральный и баллонный газ для обогрева, пока систему не подключат к центральному газоснабжению.

Универсальная конструкция позволит поддерживать в жилище тепло, если отключат электричество. Твердотопливные агрегаты, имеющие конструктивные элементы для перехода на газ или жидкое топливо, снижают трудоемкость процесса их обслуживания.

Если закончится жидкое горючее, то с помощью комбинированного котла можно обогреть дом дровами. Если из-за плохой погоды не удается заготовить дрова, то посредством встроенных трубчатых электронагревателей можно отапливать коттедж, используя электричество. Это предотвратит размораживание системы и не даст замерзнуть обитателям дома.

Конструкция и принцип работы универсальных котлов

Гибридные агрегаты, имеющие две топливные камеры, могут отличаться конструктивным исполнением. Разница заключается в расположении камер в корпусе агрегата.

Существует два варианта таких конструкций:

1. В нижней части корпуса располагается дровяная топка. В ней установлена колосниковая решетка и зольник с отдельной дверцей. Камера сгорания газа является полностью герметичной и расположена над топкой. Обе камеры соединяются дымоходом, но его отверстие в определенной камере открывается только во время ее работы. Патрубок не использующейся топки закрывается специальной заслонкой. Работой заслонки можно управлять вручную или автоматически.
2. В некоторых агрегатах обе камеры расположены рядом. Разделяет их только одна общая стенка. Они имеют общий дымоход. В процессе удаления продуктов сгорания дым проходит несколько ходов по трубам для охлаждения до температуры 150°С.

Принцип работы двухкамерных комбинированных котлов следующий:

• В качестве основного вида топлива используются дрова. Они закладываются в определенную камеру. При работе котла на полной мощности порция дров сгорает максимум за 5 часов.
• При затухании пламени в первой топке и снижении температуры теплоносителя автоматически включается в работу газогорелочное устройство во второй камере. Благодаря этому температура воды поддерживается на нужном уровне.

После включения газовой горелки комбинированный бытовой котел типа газ-дрова не может самостоятельно перейти на использование дров. Это связано с тем, что в домашних условиях не получится организовать автоматическую подачу твердого топлива в камеру сгорания. Пользователь должен загрузить в топку дрова и вручную отключить газогорелочное устройство.

Универсальные теплогенераторы

Универсальными можно считать источники тепла, могущие использовать несколько видов твердого топлива: дрова, уголь, щепу, пеллеты. Процесс происходит в одной камере без применения серьезных средств автоматизации. Правда, сжигание пеллет простым способом, в топке, не даст той теплоотдачи, которую можно получить при наличии пеллетной горелки. В установках некоторых производителей такая возможность предусмотрена: в загрузочную дверцу или специальный проем на фронтальной панели встраивается факельная пеллетная горелка.

Но в таком случае дровами топить станет невозможно, то есть, универсальный котел может работать на разном топливе после некоторых конструктивных доработок. Точно так же потребуется затратить время и остановить процесс для замены газовой горелки на пеллетную и наоборот. Такая замена возможна в некоторых изделиях зарубежных производителей.

Все многотопливные теплогенераторы привлекательны благодаря своему главному преимуществу – генерации тепла от нескольких видов энергоресурсов. Это делает домовладельца независимым от многих внешних потрясений, связанных с удорожанием того или иного энергоносителя. При этом многотопливные котлы отопления обладают некоторыми недостатками:

• сложность и высокая стоимость;
• большие габаритные размеры и вес;
• невысокий показатель эффективности, КПД на 2—3% ниже, чем в отдельных агрегатах;
• зависимость от наличия электроэнергии.

Системы дымоотвода

Система дымовентиляции котельной служит для создания разряжения в газовом тракте котлоагрегата и выводе дымовых газов из котла в атмосферу . Она состоит и дымососа, вентилятора, дымоходов и дымовой трубы.

Контрольно-измерительные приборы и автоматика безопасности (КИПиА) предназначены для контроля за работой установки по режимным картам, регулировки нагрузки котла и обеспечения безопасной эксплуатации оборудования.

Во всех современных котлоагрегатам установка КИПиА является обязательным требованием, в соответствии с нормами и правил по эксплуатации котельных установок.

Защита котельного оборудования срабатывает с включением звуковой и световой сигнализации для оповещения оперативного персонала.

Параметры защиты КИПиА:

• отрыв факела в котле;
• высокое давление пара, газа, воды;
• низкое разряжение в топке котла;
• отключение электроэнергии;
• низкий уровень воды в котле;
• низкое давление воздуха, воды и газа.

При срабатывании сигнализации, через короткое время, если оперативный персонал не исправил сбой, котел останавливается системой КИПиА, через принудительное отключение подачи газа в топку.

Электро-дровяные котлы

Основные элементы агрегата:

• топочная камера – расположена внизу, внутри – колосниковая решётка (на неё помещаются дрова размером до 60 см), под которой – ёмкость для сбора золы;
• над топкой находится теплообменник с ТЭНами, поверхность которого обдувает горячий воздух, образующийся от сгорания дров;
• блок управления, отслеживающий температуру теплоносителя и подающий напряжение на электронагреватели в случае её снижения;
• всё это находится внутри корпуса, из которого выходит дымоход.

Электро-дровяной котёл: вид в разрезеПринцип работы котла следующий:

1. В процессе растапливания топки и прогорания дров выделяется жар, который передаётся на теплообменник.
2. Механический терморегулятор либо вентилятор совместно с датчиком поддерживают заданный температурный режим, а ТЭНы находятся в выключенном состоянии.
3. При сгорании дров происходит остывание воды, это фиксирует датчик температуры, по сигналу которого, при охлаждении носителя до ограничительной точки, включается ТЭН, и котёл переходит на электричество.
4. После того, как в топку поступает новая партия дров, вода подогревается твёрдым топливом, происходит отключение ТЭНов до следующего остывания.

Разрез котла с тэномСильные стороны:

• благодаря комбинированной системе, дом остается тёплым всегда, и даже, если дрова не были подложены в необходимое время, не произойдёт заморозки труб, т.к. произойдёт автоматическое включение ТЭНов;
• если учёт электричества происходит по многотарифной схеме, то выгодно так рассчитать время, чтобы ТЭНы включались в ночной период, кроме того, это удобно – не придётся вставать, чтобы подкинуть в топку дрова.

Слабые стороны:

• полезный объём топливника «съедается» нагревателями, в результате уменьшается время горения с одной загрузки;
• производительность системы отопления зависит также от электроснабжения;
• дороговизна;
• при включении электронагревателей уменьшается КПД.

Разновидности по количеству контуров

Это главная техническая особенность любого котла. От нее зависит выбор модели и метода эксплуатации оборудования.

Одноконтурные

Эта техника предназначена только для нагрева воды, циркулирующей в системе отопления. Ее мощности хватает, чтобы обогревать жилище больших размеров.

Чтобы организовать горячее водоснабжение, потребуется еще купить и установить бойлер.

Двухконтурные

Дополнительный теплообменник, устанавливаемый в газоэлектрические котлы, решает задачу снабжения дома теплой водой. Если мощности агрегата достаточно, то можно монтировать несколько водоразборных точек. Чтобы избежать снижения температуры жидкости при транспортировке, устанавливать краны надо близко к нагревателю.

У такого котла есть несколько преимуществ:

1. Низкое потребление газа и электричества.
2. Одновременное нагревание воды для отопления и водоснабжения.
3. Стоимость ниже, чем у 1-контурного аппарата и бойлера, вместе взятых.
4. Допускается монтаж в отдельном помещении, а также на кухне при соблюдении правил установки.

Из неудобств называют:

• необходимость сбалансировать потребление газа, воды и электроэнергии;
• если напор жидкости снижается, то высвободившаяся теплота расходуется на обогрев, т.е. повышается температура воздуха в помещении;
• при изменении давления аппаратуру нужно перенастраивать;
• из-за образующейся накипи требуется периодическая профилактика ТЭНов;
• при долговременном использовании горячей воды ее температура падает.
