Общие правила внутренней проводки
При выполнении проводки учтите особенные требования:
- Электромонтаж от распределительного щитка должен выполняться цельными кусками проводов и кабелей, любые промежуточные соединения запрещаются.
- Не следует применять проводники в металлических оболочках.
- Если баня имеет исполнение из дерева, то электропроводка допускается только открытого типа, проложенная сверху деревянных поверхностей. Запрещается размещение проводов в ПВХ трубах.
- Категорически запрещается монтаж проводов над печью.
- В случае, когда баня имеет кирпичное исполнение, допускается монтировать скрытую проводку, спрятанную под слоем штукатурки.
- Обязательно используйте защитное зануление.
- Прокладка проводов от распределительных коробок выполняется строго под прямыми углами, прокладывать их надо только горизонтально или вертикально, никаких «наискосок» не допускается.
- Соединение жил производится с помощью сварки либо пайки, категорически запрещены скрутки.
- Не следует размещать провода вблизи дверных или оконных проёмов, металлических труб или батарей.
- В помещениях с высокой влажностью и температурой, например в парилке, запрещено размещать коммутационные аппараты (выключатели, розетки, а также распределительные коробки). В противном случае в них станет накапливаться влага, что неизбежно приведёт к короткому замыканию. Лучше всего для их размещения выбрать предбанник или комнату отдыха.
Стадия расчетов и подготовки к началу монтажных работ
После того как проводка для бани и сауны представлена в виде схемы, а также учтены все параметры и особенности соединений, необходимо начать стадию расчетов. На этом этапе выбираются сечения, которые будет иметь каждый термостойкий кабель для бани в парилке и других помещениях. Затем подбираются параметры автоматических выключателей и розеток.
Определить сечение кабелей, из которых будет состоять электропроводка в бане из сруба или кирпичной постройке, можно только после того, как будет известна планируемая предельная нагрузка на эту самую систему. Для этого нужно изучить документацию всех электроприборов, которые планируется использовать в бане.
В документах необходимо искать параметр их мощности в ваттах и киловаттах, а затем получать совокупное значение. Подбирая сечение кабелей и предельную нагрузку на систему нужно рассчитывать с запасом в 20-25%, учитывая даже те устройства, которые использоваться будут крайне редко.
После того как предельная нагрузка на систему определена (значение должно быть представлено в ваттах) ее нужно разделить на значение напряжения в сети (представлено в вольтах). Полученное значение (в амперах) – это сила тока в сети. По данному параметру и подбирается сечение кабеля, посредством которого будет организована проводка в парной и других помещениях бани.
Выбирается сечение кабеля с упором на силу тока потому, что при несоответствии значений этих двух параметров между собой будет возникать перегрев кабеля. Последствием может стать возгорание кабеля с распространением огня по всей бане.
Подбираются параметры примерно следующим образом:
- 16 ампер – 1,5 кв.мм;
- 25 ампер – 2,5 кв. мм;
- 32 ампер – 4 кв. мм;
- 40 ампер – 6 км. мм.
При желании можно отказаться от такого соотношения. Проще всего будет на каждые 2 киловатта мощности добавлять по 1 кв. мм к сечению кабеля.
Указанные выше значения подбирались для кабелей с медными жилами. Если речь идет о том, как провести проводку в бане, то в помещении могут быть использованы кабели исключительно с медными жилами. Алюминиевые сердечники крайне небезопасны для использования, поскольку высок риск возгорания и короткого замыкания.
Подбирая сечение проводов на отдельные линии электрической сети, стоит пользоваться тем же принципом. По стандарту кабеля в 4 кв.мм. сечением хватает для подачи электрического тока на распределительный щиток, а 2,5 кв.мм. – может быть использован для подключения остальных элементов. Разумеется, для более мощных электрических приборов нужно увеличить сечение минимум до 4 кв.мм.
При монтаже необходимо соблюдать правила соединения кабелей: меньшее сечение к большему сечению. Если не придерживаться правила, то в местах неправильного соединения может возникнуть чрезмерный нагрев кабеля, что является прямым нарушением пожарной безопасности.

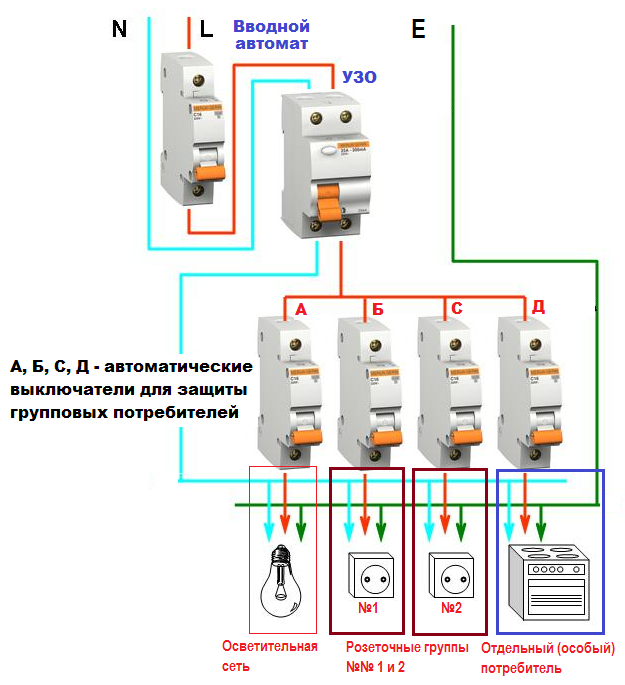

После того как были определены сечения кабелей нужно подобрать наиболее оптимальные автоматы, которые будут безопасны и рациональны в эксплуатации. Самый мощный автомат устанавливается в начале цепи для общего управления ею. Установки послабее используются на линиях цепи.
Рассчитывается мощность автомата по той же схеме, что и сечение энергокабелей. К примеру, если было вычислено значение в 20 ампер, то установка должна выдерживать не менее 25 ампер, а еще лучше – 32 ампера. Предельная нагрузка линейных автоматов выбирается в соответствии с тем, какова нагрузка самого слабого из подключаемых к линии устройств. К примеру, если линия запитывает всего одну 60-ваттную лампочку, то автомат мощностью в 25 ампер для нее просто не нужен.
В бане влажностный режим неприемлем для использования электрической сети без устройства защитного отключения (УЗО). Установка предусмотрена к использованию нормами ПУЭ. По нормам ПУЭ необходимо, чтобы достигалось значение мощности установки в 10-16 миллиампер.
Воздушный ввод
Этот вариант считается более дешёвым в плане материальных и физических затрат. Одно то, что не нужно рыть глубокую траншею, уже экономит силы, деньги и время.
Вам понадобится натянуть провод или кабель от домостроения до бани. Сразу хотелось бы предупредить, если дом расположен в одной части участка, а баня совсем в противоположном, то, скорее всего, такой вариант будет не рациональным из-за большого расстояния между ними. Провод будет подвергаться очень большим механическим нагрузкам и может разрываться под собственным весом. Не станете же вы монтировать ещё несколько дополнительных опор, это накладно и не слишком красиво для территории.
Если расстояние между домом и баней менее 20 м, то воздушный ввод вполне приемлем. В этом случае алгоритм работ будет выглядеть следующим образом:
- В стенах дома и бани просверлите отверстия по диаметру кабеля. В них необходимо будет вмонтировать кусок металлической трубы или специальной пластиковой гофры.
- Рядом с просверленными отверстиями установите кронштейны, на которых закрепите изоляторы.
- Между этими двумя изоляторами натяните стальной трос.
- К тросу при помощи пластиковых или металлических хомутов закрепите кабель. Заведите его в подготовленные отверстия. И теперь останется его подключить. В распределительном щитке, находящемся в доме, надо установить отдельный автомат для бани, к его выходящим контактам и следует подсоединить этот кабель. В банном распредщитке кабель подсоединяется к вводному общему автомату.
Как видите, электромонтаж воздушного ввода не сложный, но надо будет учесть некоторые нюансы:
- Места, где кабель выходит из дома и входит в баню, следует герметизировать. После того, как затяните его в трубы, всё оставшееся пространство заделайте монтажной пеной либо утрамбуйте минеральной негорючей ватой.
- Обеспечьте достаточную натяжку стального троса.
- На пути прохождения кабеля не должно быть никаких других подсобных строений, высоких кустов или деревьев.
- Расстояние от земли до проводника должно быть больше 3,5 м.
- Не натягивайте кабель слишком сильно, это не струна, крепите его к стальному тросу свободно.
Самый лучший вариант – использовать для воздушного ввода провод с маркировкой СИП (самонесущий изолированный провод). У него есть некая конструктивная особенность, помимо токопроводящих алюминиевых жил под оболочкой имеется стальной трос.
Ещё одно преимущество СИП, его изоляционная оболочка делается из материалов, которые хорошо выдерживают атмосферные осадки и солнечные лучи.
Не исключён вариант, что воздушный ввод на баню будет монтироваться от магистральной линии электропередачи. Это может быть в том случае, когда банное помещение расположено поблизости такой линии и целесообразнее тянуть ввод от неё, чем от дома. Для этого потребуется специальное разрешение и проект от энергоснабжающей организации, а также установка прибора учёта электроэнергии в банном распредщитке.
Процесс монтажа
http-equiv=”Content-Type” content=”text/html;charset=UTF-8″>trong> Пришло время приступить непосредственно к делу – к проведению электричества. Сама по себе процедура предусматривает несколько основных этапов:
- Произведение расчета необходимого сечения кабеля;
- Подбор всех комплектующих элементов (осветительных приборов, выключателей, электророзеток и прочего);
- Подведение линии электропередачи с улицы к зданию бани;
- Произведение разводки непосредственно внутри помещений.
Давайте подробнее остановимся на каждом из вышеперечисленных этапов.
Расчет сечения провода
Этот этап работ чрезвычайно важен. Здесь осуществляется подбор такого сечения жил, которое смогло бы гарантированно выдержать весь объем токовых нагрузок. Технология расчета лучше всего демонстрируется на наглядном примере.
Предположим, что мы запланировали установить в бане 5 светильников. Каждый из них – мощностью 100 Ватт. Также планируется поставить печь-каменку, стиральную машину и обогреватель для комнаты отдыха. При этом мощность каменки составляет 4 киловатта, стиральной машины – 2 киловатта, обогревателя – тоже 2 киловатта. Что получаем? 8,5 киловатт. Минимальный мощностной запас, который следует приплюсовать к полученной сумме составляет около двадцати процентов. В результате расчетов мы получаем 10,2 киловатт. Для определения величины тока (она-то нам и нужна для подбора сечения) нужно общую мощность поделить на напряжение – на 220 Вольт. Давайте считать: 10200 делим на 220 и получаем 46 Ампер. При полученной величине тока целесообразнее всего взять кабель сечением в 6 мм. кв., так как он без проблем выдержит подобную нагрузку.
Отдельно стоит обратить внимание на то, что аналогичный принцип пригодится и для расчета автоматического выключателя. Разница будет заключаться в том, что здесь мы станем использовать мощность не всех приборов, а лишь нужного нам контура
Прокладка с улицы и разводка внутри помещения
От уличного щитка до бани вести кабель можно как по воздуху, так и под землей – это вопрос сугубо личных предпочтений. В целом, воздушная прокладка проще и дешевле, подземная – надежнее, но дороже.
Доведя кабель до бани, необходимо выполнить разводку по комнатам. Кабель должен проходить открытым способом в негорючей гофре. При подведении к электрическим устройствам кабель подключается исключительно снизу (делается U-образный изгиб). Когда вся трасса проведена, подключаемся к автоматическим выключателям.
Безусловно, после проведения работ лучше вызвать профессионального электрика, который сможет проверить их правильность. Вы не потратите много денег, однако сможете быть спокойны и твердо уверены в своей безопасности.
Подбираем фурнитуру
Сечение кабеля рассчитано, значит пора выбрать электрическую фурнитуру и прочие комплектующие для банной электропроводки. Как уже упоминалось выше, кабель ВВГнг – наиболее оптимальный вариант для выключателей и электророзеток. Также можно приобрести NYM, который считается аналогом «подороже». Что касается сечения – для розеток оно должно составлять как минимум 2,5 мм. кв., в то время как для выключателей – 1,5 мм. кв.
Кабель ВВГнг — отличное решение для разводки в бане
Выбирая подходящий светильник, помните – он обязательно должен быть влагозащищенным. Также его свойства должны соответствовать среде его применения – помещению с высоким уровнем влажности и температуры. Уровень защиты выключателей и электророзеток должен соответствовать следующим требованиям: их корпуса обязаны быть герметичными и не пропускать влагу; также они обязаны быть укомплектованы крышками.
Не забывайте, когда вы подбираете проводку для сауны или бани, стоит отдавать предпочтение мощным жилам. Все потому, что чем мощнее жилы – тем более высокое напряжение они способны выдержать, будучи при этом гораздо прочнее и устойчивее к механическим повреждениям. Еще один важный нюанс – всегда покупайте немного больше материалов, чем вам необходимо на первый взгляд.
Конструкция и планировка
Бани бывают различного типа по конструкции и планировке, но предназначение у них одно, и предъявляемые требования едины для всех типов, каковыми являются:
- Русская баня – по свое сути является «парной сауной» с предбанником и прочими помещениями, в зависимости от желания и возможностей застройщика. Баня топится «по черному» или «по белому». Материал стен, как правило, дерево (бревно, брус, каркасная конструкция);
- Финская сауна – сухая баня, с помещением парной и вспомогательными помещениями (бассейн, душ, комнаты отдыха и переодевания). Строятся с различными источниками тепла (газ, электричество, инфракрасные обогреватели и т.д.) Конструкция стен может быть различной, но внутренняя отделка выполняется из дерева;
- Хаммам – паровая или турецкая баня. Достаточно сложное сооружение, в индивидуальном строительстве встречается крайне редко;
- Японская баня – экзотический вариант бани. Конструктивно могут быть различные варианты устройства и комплектации.
Все типы бань объединяет присутствие воды в жидком и парообразном состоянии и источника тепла. Сооружения подобного предназначения обладают повышенной влажностью и высокой температурой воздуха, в связи с чем, к электропроводке в бане предъявляются дополнительные требования, нежели к иным зданиям и сооружениям бытового назначения. Причиной тому является воздействие паров воды и температуры на изоляцию проводов и аппаратов.
Подведение силового кабеля
Перед тем как делать проводку в бане и парилке, нужно правильно подвести силовой кабель. Это можно сделать подземным или воздушным способом. Последний более быстрый и выгодный, с экономической точки зрения. Для проведения силового кабеля под землёй вам понадобится больше времени и средств.
Воздушный способ установки
Если вы выбрали воздушный способ, то нужно учитывать жёсткие требования, касающиеся высоты расположения кабеля. Среди них выделяют следующие:
- Расстояние от кабеля до пешеходной части должно быть более 3,5 м.
- Кабель должен располагаться на высоте не менее шести метров над проезжей частью.
- Расстояние между опорами, на которых крепится кабель не должно превышать 25 м. В противном случае следует установить дополнительную опору.
- Вход силового кабеля в баню нужно делать на высоте не менее 2,75 м.
При воздушном способе подведения следует использовать СИП 4 (самонесущий изолирующий провод) без несущего троса. Следите, чтобы сечение жил из алюминия было равно шестнадцати квадратным миллиметрам. В зависимости от выбранного вами ввода (двухфазного или трёхфазного), будет меняться количество жил в кабеле.
Крепление подводимого кабеля можно осуществлять к внешней стороне здания бани. Перед этим следует поместить его в пластиковый короб или гофротрубу. На месте ввода кабеля в здание устанавливается бокс с размещённым в нём выключателем-автоматом. Это делается из-за того, что правилами запрещено вводить СИП в помещение бани.
Используют четырёх или двухполосный вылючатель-автомат. Этот выбор зависит от количества фаз. Непосредственно к выключателю подводят СИП, а из него будет выходить кабель, который в дальнейшем будет использован для разводки в здании бани. Отверстие в стене, к которому будет выполняться подвод кабеля, должно быть армировано металлической трубкой с заземлением. Использовать другие трубки (например, резиновые) небезопасно, так как с течением времени они станут хрупкими и потеряют свои изолирующие свойства.
Силовой кабель можно подвести к зданию бани с использованием трубы из стали:
- Для предотвращения попадания влаги, верхня часть трубы должна быть изогнута полукольцом.
- Нижний конец крепят с небольшим уклоном. Достаточно будет отклонить его в сторону улицы на десять градусов.
- Труба красится и в её низу просверливают отверстие для вытекания скопившегося конденсата.
- Верх трубы крепят с помощью сквозных болтов, а всю остальную часть — хомутами к зданию бани.
- Силовой кабель будет крепиться проволокой к штырям с изоляторами, которые обязательно должны быть на трубе. Выбирают алюминиевую проволоку для кабеля СИП.
- Провода, с помощью которых будет делаться разводка внутри бани, должны быть разрешены ПУЭ.
Описание подземного варианта
Такой способ подвода более дорогой, чем воздушный. Однако, проложенная под землёй линия надёжно защищена от повреждений и прослужит дольше воздушной. При подводе подземным способом следует использовать более дорогой кабель ВБбШв (бронированный с жилками из меди). Он гораздо прочнее, чем СИП, из-за расположенной между двумя оболочками, металлической оплётки.
Для прокладывания подземной части кабеля, нужно вырыть траншею глубиной не менее 70 см. Дно траншеи заполняется десятью сантиметрами песка, на который кладут кабель. Сверху засыпают песком и кладут ряд кирпичей. Их используют для более надёжной защиты кабеля.
Для вертикального опускания кабеля применяют уголки и металлические трубки. Ввод в здание осуществляют так же, как и при воздушном подключении.
Основополагающие принципы
Для монтажа электропроводки в бане разработаны специальные правила устройства электроустановок для влажных помещений. Основные особенности:
- все приборы размещаются в комнате отдыха, помещении для раздевания при входе в парное отделение;
- отсутствие розеток в моечной, парилке. Плафоны герметичные, специально применяемые в условиях повышенной влажности, установленные на стенах;
- напряжение, понижающий трансформатор для парной (при наличии) проводятся через УЗО, АВ. Подаваемое в парилку напряжение 42 вольта требует использования лампочек накаливания 36 ватт;
- наиболее применяемый — качественный медный кабель ВВГнгLS 3х2,5 в специальной негорючей оболочке;
- не допускается использование проводов в резиновой, виниловой оплетке. Подходящий – H07RN-F;
- во избежание коррозии приборы, распределительный щит устанавливаются в защищенном от влаги помещении;
- после самостоятельного монтажа электропроводки в бане требуется через четыре гора проводить общую ревизию состояния электрической сети. Полная замена проводов проводится после окончания их срока годности — алюминия — 15, меди – 20 лет.
Как сделать электропроводку в бане своими руками: прокладка кабеля «воздушным» способом
Электропроводка в бане своими руками с проводкой кабеля «воздушным» способом более экономична
До того как провести электропроводку в бане своими руками «по воздуху», следует внимание на следующее:
1. Если расстояние от щитка до бани более 25 м, нужно между промежутками ставить опору. Воздушная прокладка кабеля производится посредством растяжки или фарфоровых изоляторов.
2. Кабель располагают на определенной высоте. Например, над проезжей частью он должен находиться не ниже 6 м над уровнем земли, а над пешеходными тропинками — не ниже 3,5 м. Около бани провод крепится на высоте 2,75 м.
3. Используют СИП — самонесущий изолированный кабель. Его можно эксплуатировать более 25 лет, имеет специальное полиэтиленовое атмосферостойкое покрытие, и несущие элементы, которые устойчивы к перегрузкам. Его сечение — не менее 16 мм2, а пропускная способность — 63 А. При однофазном подключении мощность составляет 14 кВт, а при трехфазном — 42 кВт. Существенный недостаток такого провода — его проблематично вводить в автомат, поскольку он непластичен и трудно изгибается.
4. В процессе того, как провести электропроводку в бане, помните, что СИП вводят в любую комнату но только не в парную: в данном помещении использовать провода из алюминия запрещено. В бане применяют втулку из металла, в парной — провода марок NYM, НГ или ВВГ. Чаще всего выбирают кабель ВВГнг-LS с сечением 3 — 1,5 мм (подходит для обустройства освещения), а также ВВГнг-LS с сечением 3 — 2,5 мм (для подсоединения розеток). Изоляция ВВГ негорюча, в случае тления практически не дымит. Переходы выполняют герметичными соединителями «медь-алюминий», а СИП крепят натяжителями — анкерными зажимами.
Как проложить к бане силовой кабель с улицы
Грубые нарушения правил прокладки кабеля в бане.
В зависимости от того, каково расстояние от бани к распределительному щитку, прокладку силового кабеля можно сделать воздушным путем или подземным. Все это заранее должны предусматривать проекты самих бань. Каждый из вариантов обладает своими преимуществами и недостатками, а потому целесообразность их применения зависит от каждой отдельной ситуации. Главное при всем этом соблюдать соответствующие нормативы и существующие правила электромонтажа.
Когда будет возводиться парилка своими руками, не забудьте — в ней, как и в моечной, нельзя устанавливать розетки и переключатели. Они могут быть только в комнате отдыха и предбаннике, да и то на высоте 90 см от пола. Класс защиты у выключателей и розеток, причем с крышками, должен быть не менее IP-44, а у установленных светильников — IP 54. Также путь всех проводов к соответствующим приборам должен быть максимально коротким. И, наконец, над печкой вести проводку нельзя.
Монтаж воздушной линии
Воздушный способ монтажа линии – наиболее экономичный, поскольку осуществляется непосредственно по воздуху. Если расстояние до бани – больше 25 метров, необходимо установить еще одну опору – промежуточную. Осуществлять воздушную прокладку кабеля можно либо на фарфоровых изоляторах, либо с помощью растяжки.
Электрический кабель для бани при воздушном способе монтажа должен оказаться на строго регулируемой высоте. Например, над проезжей частью сам кабель не может оказаться ниже, чем 6 метров над землей, а над пешеходными дорожками – никак не ниже 3,5 метров. В саму баню кабель нужно прикреплять не ниже, чем 2,75 м над уровнем земли.
Для обычной воздушной прокладки принято применять самонесущий изолированный кабель СИП, гарантийный срок службы которого – 25 лет. Эти кабеля, которые обычно обозначаются как СИП-3, СИП-2А и СИП-4, оснащены специальным полиэтиленовым атмосферостойким покрытием и особыми несущими элементами, которые достаточно устойчивы к перегрузкам. Но есть у таких кабелей и недостатки – их довольно проблематично ввести в автомат защиты.
Сам кабель в баню можно ввести через деревянную стену через металлическую втулку. Сечение кабеля не должно быть меньше, чем 16 кв. мм. Такой кабель способен пропускать то и до 63А. При однофазном подключении это будет равно мощности 14 кВт, а при трехфазном – 42 кВт. Для бани такие значения – более чем достаточны. Но есть и недостатки у такого кабеля – он довольно трудно изгибается.
Но СИП – алюминиевый провод, а кабели такого типа по чердачным помещениям вести нельзя. Поэтому уже непосредственно в баню вводятся другие кабели – NYM, ВВГ или НГ с сечением 10 кв. мм. Главное, чтобы для перехода использовались герметичные соединители «медь-алюминий», а сам СИП крепить нужно на анкерные зажимы – натяжители.
Монтаж подземной линии
Подземная прокладка кабеля к бане считается более затратной. Ведь для этого необходимо рыть траншею глубиной до метра. Да и кабель в этом случае используется более дорогой – ВБбШв, которые бронирован и с медными жилами. Зато такой кабель куда более защищен, чем СИП, т.к. имеет между внутренней и наружной пластиковыми оболочками стальную оплетку. Благодаря такой защите кабель не могут перегрызть кроты и мыши, да и усадка земли ему не страшна.
Для подземной прокладки кабеля металлические трубопроводы не используются – они собирают конденсат. Но можно использовать металлическую трубу, если из земли в землю силовой кабель спускается по столбу или стене. Для таких целей подойдет труба или уголок с высотой не меньше, чем 1,8 метра.
А ввод в баню, как и при воздушном монтаже, осуществляется через обычную металлическую втулку, которая хорошо защищает кабель от различных повреждений, которые могут быть при усадке и подвижках стены.
Для того чтобы проложить силовой кабель под землей, необходимо вырыть траншею, глубина которой будет не менее 0,7 метра – это три штыка лопаты. На самое дно нужно засыпать песок в 10 см, положить кабель, и снова все засыпать песком (или для механической защиты даже кирпичами).
При прокладке кабеля непосредственно под землей важно исключить возможность опасных натяжений или механического повреждения кабеля. Для этого во время укладки кабеля необходимо создавать его запас путем волнообразного размещения в самой траншее
Это хорошо препятствует натяжению, которые может легко возникнуть во время смещения почвы или перепаде внешней температуры.
Схема электропроводки в бане: главное – безопасность!
К слову, то, что все приборы и щит располагаться должно только в идеально защищенном от влаги помещении, продиктовано не только пожаробезопасностью – в условиях повышенной влажности все это быстро выходит из строя из-за коррозии. Причем даже пластиковые изделия – ведь внутри их все равно есть детали из металла. А вот что касается современной душевой кабины, которая оборудована встроенным нагревом воды – переживать не стоит. Благодаря тому, что производитель изначально заботится о защите, ставить ее можно и в моечной.
Что касается светильников, то их корпус должен быть металлическим, а плафон – из стекла. Устанавливать их желательно только на стенах, т.к. под потолок как раз и уходит весь жар, и температура там не малая.
Итак, трансформатор, к которому нужно проводить питающее напряжение, должен быть рассчитан на 220 вольт и установлен в абсолютно сухом месте. В парилку и моечную можно проводить сквозь стену только 12 вольт – и там не может быть никаких розеток. Хотя официально допускаются требованиями ПУЭ (для опасных помещений, как баня) в парилке и напряжение в 42 вольт – когда ставятся лампочки в 36 вольт.
Если в бане планируется быть стиральная машина, то ставить ее однозначно нужно будет только в сухом помещении – как и делать там для нее розетку
В нагревательный бак делать следует отдельный провод – это важно
Вокруг самой бани крайне желательно проложить контур заземления, а в щитке – установить дифференциальный автомат либо УЗО утечку не более, чем 30 мА. Если все это по каким-то причинам невозможно сделать в вашей парной – тогда обязательно в щитке предбанника устанавливается Т-220/12.
Если нужно установить датчики к электрокаменке, то только низковольтные, на расстоянии в 1 метр от пола – и на самой дальней от каменке стене. Щит управления ими крепить нужно однозначно за пределами парилки. Сама электрокаменка, к слову, всегда устанавливается без розеток – прямым кабелем до щита, который висит вне парилки.
Прокладка и крепление кабелей
Производя монтаж электропроводки в бане, прокладывать и крепить кабели необходимо по стенам, располагая их ближе к потолку параллельно полу. В предбаннике отходящие линии к розеткам и выключателям должны находиться перпендикулярно полу. Не следует размещать проводники по диагонали.
Ещё раз напомним, что применение металлических гофр и труб, кабелей или проводов с металлическими оболочками недопустимо.
При прокладывании кабеля в парной нельзя его размещать над печью, так как высок риск повреждения изоляции из-за воздействия высокой температуры. Также не допускается выполнять соединение кабеля из нескольких кусков. В противном случае появляется риск нарушения изоляции. Как следствие — поражение человека электрическим током и возгорание.
Определившись с тем, какую проводку будем использовать, скрытую или открытую, разберём способы её прокладки. Скрытая прокладывается в несгораемых технологических пустотах или в специальных штрабах, которые затем штукатурятся.
Этот способ подойдёт для кирпичных и подобных стен, например, из пено- или газобетона. Штробить несущие стены, колонны и прочие конструкции запрещено. Штробы не выполняют ближе 40 см до газовой трубы. Они должны иметь глубину и ширину не более 25 мм.
Для скрытой проводки можно использовать специальные кабельные каналы, пластиковые гофрированные трубы. При наличии в предбаннике навесных или натяжных потолков проводку размещают под ними.
Если баня деревянная или из бруса, электрику можно проложить открытым способом. Для этого применяют фарфоровые роликовые изоляторы и выполняют проводку в стиле ретро. Можно использовать кабельные каналы, европейские плинтусы или пластиковые гофрированные трубы, которые крепятся к стенам скобами.
Процесс монтажа в бане или сауне
После проведения кабеля процесс монтажа электропроводки в бане или сауне можно условно поделить на несколько этапов:
- Монтаж электрического щитка;
- Разводка проводки в бане от щитка;
- Установка осветительных приборов и их подключение к проводке;
- Установка розеток и их подключение к проводке;
- Установка выключателей и их подключение к проводке.
Этап 1: установка электрического щитка
Вся энергетическая система банного сооружения будет запитываться именно от этого устройства – электрощитка.
В процессе его установки нужно соблюдать некоторые требования и правила, в том числе о месторасположении:
- Необходимо обеспечить беспрепятственный доступ к электрическому щитку;
- Ни при каких обстоятельствах не размещать щиток в парной или других помещениях с высокой опасностью возгорания;
- Помещение, в котором будет располагаться щиток, должно хорошо проветриваться и освещаться.
В большинстве случаев щиток располагают в комнате отдыха, поскольку это наиболее безопасное помещение во всем банном строении. Минимальное расстояние между полом и верхней частью щитка – 1,5 м.
Лучше всего выводить кабеля от щитка через гофротрубу.
Важно! В обязательном порядке рядом со щитком должна быть размещена схема электрической проводки банного строения.
Этап 2: разводка
Для того, чтобы приступить непосредственно к внутренней разводке, должна быть готова схема электропроводки. Здесь также определяется, каким образом провода будут прокладываться.
- Открытый способ более практичен, поскольку при ремонте или замене кабелей не придется портить стены, так как проводка очень легко и просто просматривается.
- Скрытый способ практичен с эстетической точки зрения, ведь в этом случае провода не бросаются в глаза и не портят общую картину интерьера. Однако при возникновении необходимости ремонта придется вскрывать стены и потолки, а это довольно дорого и долго.
На данном этапе обустройство проводки производится по всем банным комнатам. Лучше всего остановиться на открытом способе прокладки проводов, но в этом случае их следует поместить в гофру из негорючих материалов.
Для того, чтобы подвести провода к розеткам, необходимо сделать U-образное колено и завести жилы снизу.
После проведения линии в каждой из банных комнат, а также присоединения ее к светильникам и электрическим приборам, нужно подключиться к автоматическому выключателю.
Если вы решили сделать разводку электрики в бане своими руками, то следуйте следующим рекомендациям:
Исходящая от щитка разводка должна быть цельной;
Для бани из сруба или древесины лучше всего использовать открытый способ проводки, однако ни в коем случае не следует помещать провод в ПВХ трубу;
Для бани из кирпича можно сделать скрытую проводку, спрятав провода за слоем штукатурки;
Не рекомендуется размещать проводку в заметных местах, например напротив дверей или вблизи труб из металла и батарей;
Важно отметить, что перекручивания проводов, а также перегибов не должно быть. Провода располагаются либо строго вертикально, либо строго горизонтально;
Из-за повышенной влажности нельзя располагать розетки и выключатели в парилке, поскольку со временем конденсат скапливается внутри электроприборов, а это неизбежно приводит к замыканию;
Ни в коем случае нельзя размещать провода около печи или над ней;
Нельзя помещать провода в оболочки из металла или трубы.
Этап 3: подключение светильников
Необходимо внимательно отнестись к выбору светильников. Класс их защиты должен быть не менее IP44, а мощность не превышать 70-75 Вт.
Плафоны обычно используются из плотного закаленного стекла, а сам корпус – из керамики.
Корпус светильника подключается к защитной жиле провода, поэтому, если он будет из пластика, то не избежать деформации.
Размещать светильники рекомендуется на стенах, поскольку размещение на потолке не самое удачное, ведь именно там скапливается горячий воздух.
Внимание! Для парной обычно используется минимальное напряжение в 12(В), в связи с этим возникает необходимость в понижающих трансформаторах. В парилке их размещать недопустимо.

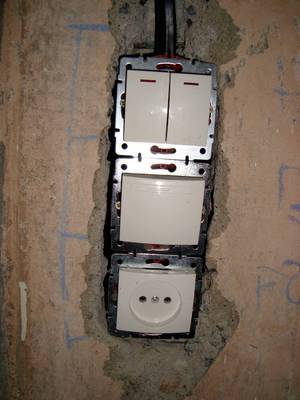

Этап 4: подключение розеток
Ни в коем случае нельзя размещать розетки в парной.
Лучше всего отвести им отдельную зону в наиболее безопасном помещении, таком, как комната отдыха или тамбур.
Уровень защиты розеток в бане должен быть не меньше IP44, наличие защитных крышек на них является преимуществом.
Минимальная высота, на которой могут быть размещены розетки – 90 см.
