Способы как сделать самодельный экран на батарею

Для чего нужны экраны?

Отдать дань моде или понять значимость этой небольшой детали интерьера? Каждый должен определиться сам, мы же рассмотрим несколько вариантов, которые помогут нам выбрать подходящий экран для отопительных батарей.

Назначение решеток:

1. Улучшить эстетичность помещения. Расставить акценты и спрятать непрезентабельные батареи, расположенные на видном месте.
2. Защитить людей от ожогов. Это особенно актуально в детских учреждениях, кафе, ресторанах, для семей с маленькими детьми.
3. Установка экрана позволит облегчить уход, особенно, если в помещении установлены радиаторы старого образца. Их очень трудно мыть, так как пыль забивается в узкие решетки.

Виды экранов для батарей, в зависимости от варианта монтажа

На сегодняшний день существует три основных способа монтажа экранов для отопительных приборов. Рассмотрим их:

1. Навесной.
2. Напольный.
3. Инсталлированный.

В первом случае экранная конструкция подвешивается за батарею или же вешается на специальные крюки, заранее установленные на стене. Напольный метод установки экранной конструкции подразумевает её расположение на полу. Экран в таком случае выглядит, как тумбочка. Инсталлированный метод монтажа является наиболее сложным, так как отопительный прибор в таком случае располагается внутри ниши, а сама заслонка является частью общей поверхности стены и выделяется только за счёт своего декоративного исполнения.

Навесной экран можно соорудить из металла

Несущие элементы панели для батареи отопления могут быть изготовлены из разных материалов. Это может быть как деревянный брус, так и алюминиевый уголок. Вариант несущей конструкции зависит от материалов изготовления декоративной заслонки. Перфорированную переднюю панель, как правило, выполняют из разных материалов. Рассмотрим их:

• ДСП;
• ДВП;
• рейки из дерева;
• фанера;
• металлическая сетка.

Метод инсталляции требует использования стальных профильных деталей или же деревянных брусков для опорной конструкции.

Способы установки экранов

Экраны устанавливают на пол, монтируют на стене, навешивают на батарею. От способа установки зависит конструкция экрана. Когда покупают, учитывают, как он монтируется.

Напольный экран

— короб, который надевают на батарею сверху, потом снизу крепят платформу с ножками. Он легко снимается, если понадобится отремонтировать и почистить батарею. Такой экран закрывает радиатор со всех сторон, из-за этого снижается теплообмен. Чем хуже греют батареи, тем больше отверстий должно быть в решетках.

Настенный экран

используют, когда батарея расположена в стенной нише. Это самые трудные в установке конструкции, так как приходится сверлить стену или создавать нишу, чтобы скрыть еще и отопительные трубы. Настенные экраны передают тепло лучше закрытых напольных коробов, так как в нише больше пространства для движения воздуха.

Навесной экран

используют для чугунных батарей-гармошек. Его навешивают на радиатор и крепят болтами. С установкой справится даже новичок. Навесные экраны из металла хорошо проводят тепло. Пластик не вешают на горячие батареи, так как он может источать «химический» запах фенола.

Материал для экрана

Схема секционного радиатора.

Когда решетка устанавливается своими руками, не стоит забывать о том, что наружный экран должен поглощать ИК от батареи, а сделать такое может только абсолютно черное тело. Таким образом, наружный экран внутри должен быть черным, но не стоит забывать еще и том, что сзади он должен быть отражающим. Чаще всего в качестве материала для изготовления используется несколько вариантов, это может быть: пластик, дерево, металл или гипсокартон. Нужно разобрать каждый из представленных вариантов наиболее полно, чтобы на основе полученных данных можно было сделать определенный выбор.

Пластик — он не годится по некоторым причинам. Во-первых, пластик достаточно дорогой, а это означает, что полностью сделать из него экран — дело достаточно затратное. Во-вторых, пластик является плохим проводником тепла, а кроме того, от высоких температур он может со временем покоробится и даже покрыться пятнами. И, в-третьих, придать необходимый эффектный эстетический вид пластику достаточно сложно.

Следующий материал — металл. По сравнению с пластиком он не дорогой и является хорошим проводником тепла, что в данной ситуации является преимущественным аспектом. Основным минусом выступает то, что далеко не каждый способен хорошо работать с металлом, то есть создать эффектный внешний вид для будущей рамки батареи будет достаточно затруднительно, и для этого понадобится обширный ассортимент инструментов.

Схемы подключения биметаллических радиаторов.

Гипсокартон: сразу же стоит сказать о том, что гипсокартон от неравномерного нагревания может пересыхать или даже начать шелушиться или трескаться. Кроме того, по теплопроводности он также не отличается хорошими показателями. Но если с ним правильно поработать, то из него можно сделать достаточно хороший экран для радиатора.

Следует рассмотреть процесс подготовки гипсокартона более детально. Необходимо иметь при себе игольчатый валик для гипсокартона, с помощью которого нужно прокатать изнанку вырезанных заготовок, а уже после того, как эта процедура будет завершена, заготовки будет необходимо пропитать водной эмульсией ПВА, которая сегодня не такая дорогая. Таким образом, осуществив эти 2 не очень сложные процедуры, каждый сможет добиться: во-первых, улучшения показателей теплопроводности (подобный эффект достигается именно благодаря пропитке эмульсией), во-вторых, гипсокартон будет защищен от пересыхания (все из-за той же эмульсии), в-третьих, краска будет гораздо легче и равномернее ложиться на гипсокартон.

И последний материал — дерево. Дерево, как всем известно, обладает своими уникальными и по-своему эстетичными свойствами, а кроме того, оно абсолютно экологично, с ним легко и приятно работать. Существенным недостатком дерева, в свою очередь, является то, что оно является плохим проводником тепла, а улучшить это нельзя. Но все же если правильно делать экран, то он окажется довольно эффективным. В данном случае нужно рассматривать изготовление экрана своими руками с использованием именно дерева.

Публикации

Экраны для батарей или как сохранить теплообмен в комнате?

Один из самых популярных вопросов от наших клиентов, теряется ли теплоотдача от батареи, если она закрыта декоративным экраном Квартэк? Сегодня мы развеем миф, что в комнате станет холодно, если закрыть батареи декоративным экраном.

Основная задача батарей в квартире или доме – отдавать тепло воздуху. Это происходит двумя путями:

Передача тепла методом конвекции происходит в том случае, когда воздух, проходя мимо нагретой секции, сам нагревается

Важно не препятствовать этому процессу. Для улучшения движения воздуха необходимо обеспечить свободный доступ воздуха к отопительному прибору и отток его в помещение

Так как же обеспечить свободную циркуляцию воздуха при установке декоративного экрана на батарею?

Снизу должно быть достаточно большое расстояние от пола до экрана

Обратите внимание! Снизу короб не имеет панели. Таким образом обеспечивается полный доступ охлажденного воздуха к радиатору отопления, который поднимается вверх вдоль секции батареи, нагреваясь по пути

Расстояние от пола до нижнего края экрана должно составлять примерно 7-12 см.

В идеале сверху не должно быть никакой преграды. Там и так есть уже подоконник. Но если все-таки какая-то горизонтальная поверхность над батареей есть, например крышка экрана радиатора, то она должна быть с большим количеством отверстий (не менее 40% площади) и должна располагаться на 2-5 см ниже подоконника.

Тепловое излучение происходит в инфракрасном диапазоне. Для него любое препятствие — уже потери: лучи отражаются и рассеиваются, так и не достигая середины комнаты. Потому желательно экран перед радиатором ставить снова-таки с большим количеством отверстий.

Даже при соблюдении всех этих требований, теплоотдача батарей снизится и нужно быть к этому готовыми. Но это будут такие незначительные потери тепла, что вы этого никогда не ощутите.

А теперь посмотрим наглядно, какие теплопотери будут, если закрыть батареи декоративными экранами Квартэк. Q — количество теплоты, которая отводится от поверхности радиатора.

Как видите, если правильно установить экран для батареи, то он не будет препятствовать циркуляции воздуха и потери тепла составят всего 5%, что аналогично потерям тепла, если над радиатором у вас будет глубокий подоконник.

Наши экраны и короба изготавливаются из перфорированного листа ХДФ и профиля МДФ. Перфорация листа ХДФ в зависимости от рисунка составляет от 30 до 70 % площади экрана. Чего вполне хватает, чтобы обеспечить отличное прохождение тепловых потоков от батареи в комнату. А значит экраны КВАРТЭК справляются с поставленной задачей теплообмена в комнате.

А порой установка экрана на батарею даже необходима: — Если в доме есть дети, которые могут легко обжечься о слишком горячие батареи. — Неприглядный внешний вид радиатора, но вполне пригодного для использования. — Если в доме есть животные, которые могут пораниться о батарею, застрять там или получить ожоги.

Поможем выбрать экран КВАРТЭК к вашей батареи.

Если батарея у вас находится в нише, то ее закрывают Экраном Квартэк. Ниша должна быть больше радиаторов на 20-30%, чтобы воздух спокойно циркулировал. А для дополнительной теплоотдачи, советуем прикрепить к стене за батареей слой фольгированного вспененного теплоизолятора – потери тепла снизятся в 5-10 раз!

Для декорирования батарей, не спрятанных в нише можно выбрать Навесной экран Квартэк. Экран крепится на батарею с помощью специальных кронштейнов и нет необходимости сверлить стену. В этом случае батарея будет закрыта спереди и сверху перфорированным ХДФ, а перфорация позволяет воздуху свободно циркулировать в комнате.

Если хочется полностью закрыть настенную батарею, не спрятанную в нише, то остановите свой выбор на Экране с коробом Квартэк. В таком исполнении батарея будет закрыта экраном с трех сторон: спереди, сверху и по бокам

Обратите внимание! Снизу короб не имеет панели. Таким образом обеспечивается полный доступ охлажденного воздуха к радиатору отопления

Если у вас в квартире панорамное остекление и установлены напольные батареи, открытые со всех сторон, вам их поможет задекорировать Двухсторонний экран с коробом Квартэк. В нем целых три перфорированных стороны, обеспечивающие отличное прохождение тепловых потоков воздуха от батареи в комнату.

Подведем итоги: Экраны и короба КВАРТЭК отлично справятся с задачей декорирования батарей отопления. Они отвечают техническим требованиям по площади перфорации экранов батарей и обеспечивают отличную теплоотдачу при правильной установке экрана! А легкий монтаж/демонтаж не создаст трудностей в обслуживании батареи и в случае аварийных ситуаций.

Как выбрать материал экрана?

Экран может быть выполнен из различных материалов:

Дерево

Натуральный нетоксичный материал. Единственный его недостаток – теплоемкость. Пока не нагреется экран радиатора, в помещении будет холодно. Следует избегать массивных закрытых экранов. Выглядит богато и стильно, подходит для детских комнат.

Листовой металл

Чаще всего используется нержавеющая сталь и алюминий. Теплопотери минимальны (до 3%). Тонкий металлический лист прост в монтаже, но не всегда выглядит эстетично.

Гипсокартон

Из гипсокартона делают только основу конструкцию, а решетку для экрана лучше все же использовать съемную металлическую.

Стекло

Выглядят изысканно и стильно. Для изготовления таких радиаторов используют витражное или закаленное стекло. После нанесения пескоструйного рисунка или фотопечати экран становится украшением интерьера. Из существенных недостатков – повышенная хрупкость.

МДФ и ХДФ

Просты в уходе, невысокая себестоимость, высокие декоративные качества. Размягченные волокна древесины прессуют, в процессе выделяется натуральное вещество лигнин, склеивающее волокна. Вредные связующие не используются. Тонкие ажурные экраны выполняют чаще из ХДФ (High Density Fiberboard) – слой получается тоньше, с большим количеством перфорации.

Ковка

Такие решетки красивы, но слишком ажурны. Ковку часто комбинируют с контрастным фоном, на котором элементы будут смотреться ярче. Лучшую циркуляцию обеспечивают металлические листы.

Пластик

Гигиеничный влагостойкий материал, но смотрится дешево. Его не рекомендуют к использованию в жилых комнатах, чаще в ванных или офисных помещениях. Экраны изготавливают из термостойкого пластика, выдерживающего нагрев до 80 градусов. Лучше устанавливать под наклоном.

Экзотические материалы

Решетки могут изготавливать из ротанга, бамбука, коры, плетеных веток. Для декора используются краски, стразы, декоративные сетки и прочие элементы.

Как установить экран

С монтажом защитного полотна справится каждый. Вам нужно внимательно прочитать инструкцию и разобраться с крепежным элементом. Некоторые модели экранов просто навешиваются на винты, как зеркало, а некоторые «надеваются» на специальные зажимы. В любом случае необходимо заранее сделать разметку на стене под крепеж. Есть и такие модели, которые не нужно специально закреплять. Они садятся на сам радиатор, благодаря своей изогнутой форме.

Удобные и практичные решетки – навесные. Чтобы выполнить монтаж, понадобится всего несколько секунд. Это облегчает уход, поскольку в любой момент можно снять защиту, чтобы ее вымыть.

Навесные экраны долговечны и эстетичны и, наверное, поэтому они всегда пользуются спросом.

Как нам известно, решетка выполняет 2 функции: защитную и эстетическую. Речи о том, что экраны способствуют эффективному теплообмену и улучшают обогрев помещения, быть не может. Но мы можем самостоятельно повлиять на этот процесс и улучшить теплообмен, установив в промежуток между радиатором и стеной отражающий элемент. Если у вас достаточно пространства, то можно прикрепить фольгу на пену или приклеить на клей. Тогда можно будет говорить об улучшении теплообмена не только в жилых помещениях.

Материалы для изготовления экрана

Экран для радиатора изготовляют практически из любых материалов. Рынок представляет в этом отношении широкий выбор. Как правило, для декорирования батареи используются:

• металл;
• дерево;
• пластик;
• гипсокартон;
• МДФ.

Металл

Хорошо проводит тепло, имея при этом доступную цену. Если закрыть радиатор таким экраном, то потери тепла составят не более 3%. Для изготовления лучше подходит тонколистовой металл. Для защиты материал сверху покрывают полимерной плёнкой, которая играет декоративную роль. В продаже есть различные цвета этого покрытия как однотонные, так и с рисунком.

Недостатком металла является то, что работать с ним не так просто. От мастера требуются навыки сварочных работ, а также специальные инструменты.

Дерево

Деревянные панели на радиаторы более распространены в силу того, что дерево является удобным в использовании материалом, а природная красота сыграет декоративную роль. Панели из ценных пород дерева украшают интерьер и придают ему богатый вид.

Для изготовления выбирают хорошо просушенную древесину. Готовое изделие пропитывают специальными составами во избежание деформации и трещин.

Недостатком деревянных экранов является то, что за ними требуется постоянный уход. Кроме того, стоимость натуральной древесины достаточно высока.

Пластик

Самый бюджетный вариант для изготовления экрана на радиатор. Но доступностью и ограничиваются преимущества этого материала. От высоких температур пластик может деформироваться. Этот материал плохо проводит тепло, а при нагревании возможно выделение неприятного запаха и вредных веществ, опасных для здоровья.

МДФ

Наиболее распространённый материал для изготовления экранов на батарею — МДФ. Он не настолько дорог и капризен в уходе, как натуральное дерево.

Стоимость доступна, а работать с ним легко даже без специальных инструментов.

Гипсокартон

Перед использованием необходимо тщательно подготовить. Без специальной подготовки гипсокартон пересохнет и начнёт крошиться и трескаться. Кроме того, этот материал обладает низкой теплопроводностью.

Виды экранов

По своей конструкции экраны делятся на следующие виды:

• Экран-короб в виде приставной конструкции, полностью закрывающей радиатор.
• Плоская решетка, закрывающая батарею в нише.
• Навесной экран с крышкой или без крышки. Используются для маскировки выступающих батарей, например, из чугуна. В первом случае панель закрывает радиатор только с фронтальной стороны, а во втором имеется крышка над ним.

Какой бы ни была конструкция экрана, он должен отвечать следующим требованиям:

• Обеспечивать беспрепятственное излучение тепла внутрь помещения.
• Обеспечивать свободный доступ к запорной арматуре и различным вентилям на трубах.
• Должен легко сниматься для замены радиатора.

Кроме разделения видов в зависимости от конструкции, декоративные панели для радиаторов изготавливаются из различных материалов. При этом используется дерево (в том числе ротанг, МДФ, ХДФ), металл, стекло, пластик, гипсокартон.

Пробуем сделать экран для радиатора самостоятельно

Экран-решетка

Несложный в исполнении экран на радиатор состоит из панели с деревянными решетками в раме. Располагаются рейки в любом направлении: горизонтально, вертикально, диагонально. Можно задумать и ячеистую решетку, для которой выполняется противоположная укладка реек. Угол, под которым находятся рейки, может быть не только прямым.

Экран решетка для батареи

Диагональное расположение реек на экране для батареи отопления.

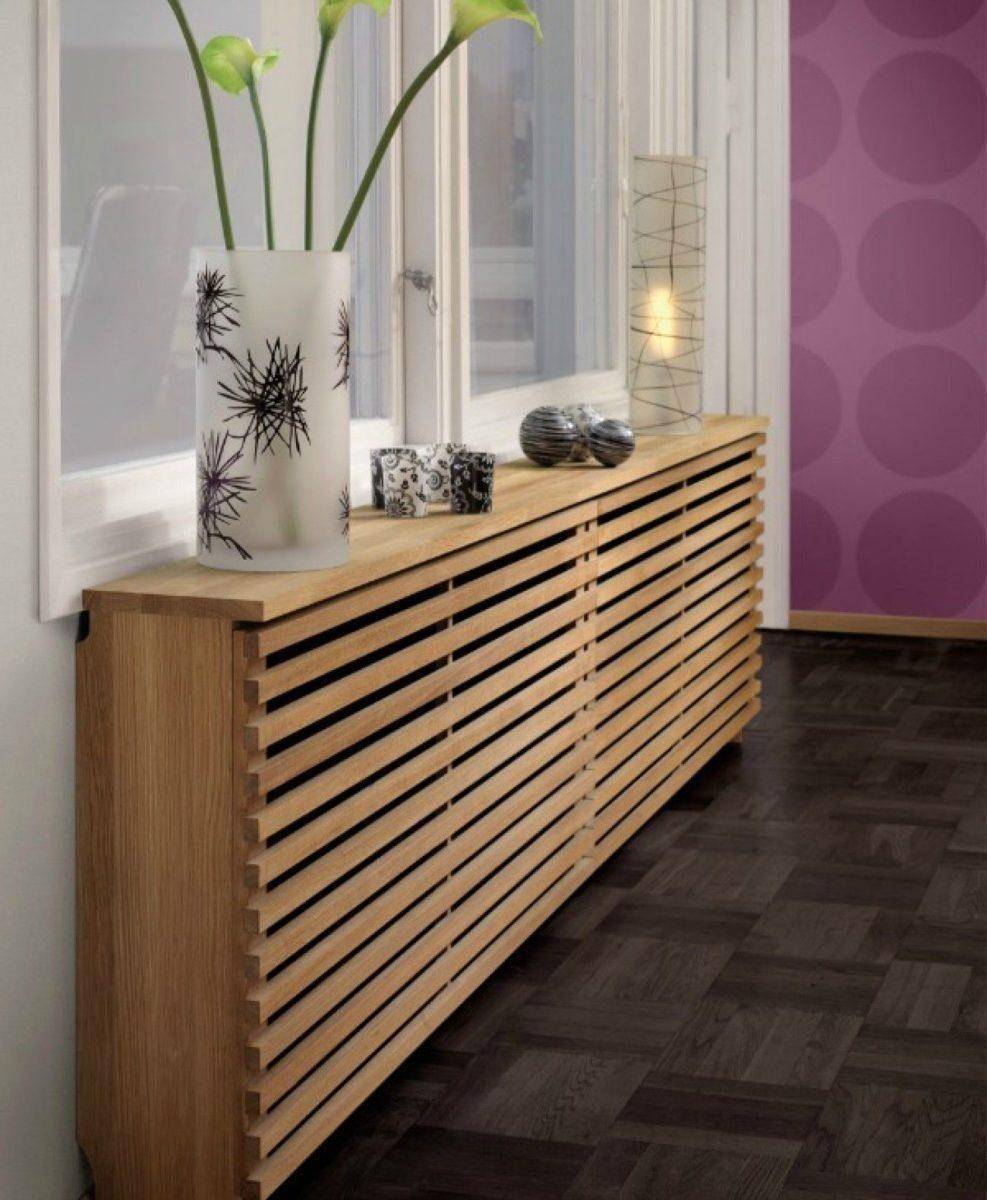

Как вариант выполняют экран в виде жалюзи. Он будет напоминать традиционные ставни из дерева. Рейки в раме располагаются под углом к основанию. Выполняется это при помощи параллельных пропилов. Учитывая размеры рейки, выполняют два пропила ножовкой, а лишнее дерево между ними убирают узкой стамеской. Делают такие выемки под нужным углом и по количеству приготовленных реек.

Экран в виде жалюзи для радиатора

Сначала монтируют каркас по размеру радиатора. После этого на него крепят рейки. Только нужно обязательно пользоваться сухим материалом, чтобы во время эксплуатации он не рассохся и не покоробился. Все детали тщательно шлифуют, укрепляют клеем или саморезами, грунтуют и покрывают выбранным лаком или краской.

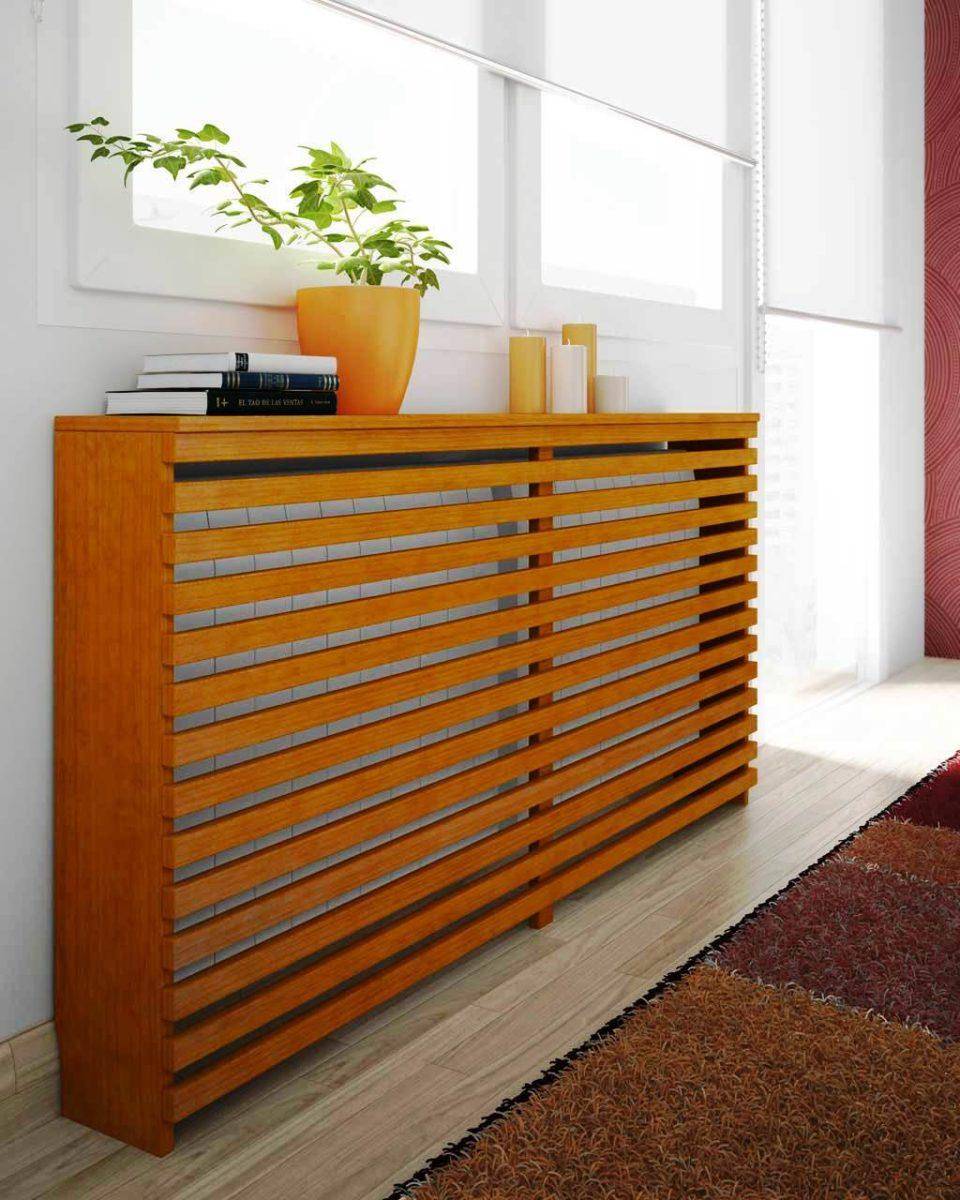

Экран-короб

Несложно сделать экран своими руками на радиатор отопления из материала МДФ. Для этого сбивают короб под имеющуюся батарею и обшивают его декоративной панелью. Можно приобрести различные варианты по цвету и форме отверстий. Или заказать выполнение рисунка по своему эскизу на специальном станке. Также можно сделать простые отверстия самостоятельно.

Экран короб из МДФ

Для работы могут потребоваться такие инструменты: дрель со сверлами и циркулярная пила, ножовка, мебельный степлер, отвертки.

Что касается материалов: выбираем плиту ДСП или МДФ, металлическую сетку, саморезы и шурупы для крепления, клей, две мебельных ножки.

Инструменты для работы

Выполняется работа по созданию экрана на радиатор в такой последовательности:

1. Снимаем размеры с батареи. К имеющейся ширине добавляем 7-10 см, к высоте — 3-5 см. Отмеряем нужные величины на подготовленной плите и вырезаем по полученным линиям циркулярной пилой. Получаем внешнюю сторону экрана.
2. Для глубины к верхней части короба добавляем 3-4 см, ширина нам известна. Вырезаем по тому же принципу. Теперь знаем размеры и боковых частей будущего изделия. Вырезаем и эти детали.
3. В лицевой части вырезаем нужные отверстия, предварительно расчертив их карандашом на плите. Узоры могут быть любой формы и зависят от фантазии и мастерства исполнителя.
4. С изнаночной стороны закрепляем тонкую металлическую сетку, прикрывающую все отверстия. Это можно выполнить с помощью саморезов или используя жидкие гвозди.
5. Соединяем все заготовки при помощи металлических уголков, располагая их внутри короба и используя для скрепления те же саморезы или шурупы.

Для устойчивости к нижней части экрана крепятся ножки.

Установка экранов на радиаторы отопления.

Конечно, эта инструкция достаточно схематична и объясняет не все моменты. Но основное направление работы понять можно. Остальное зависит от смелости и желания домашнего мастера.

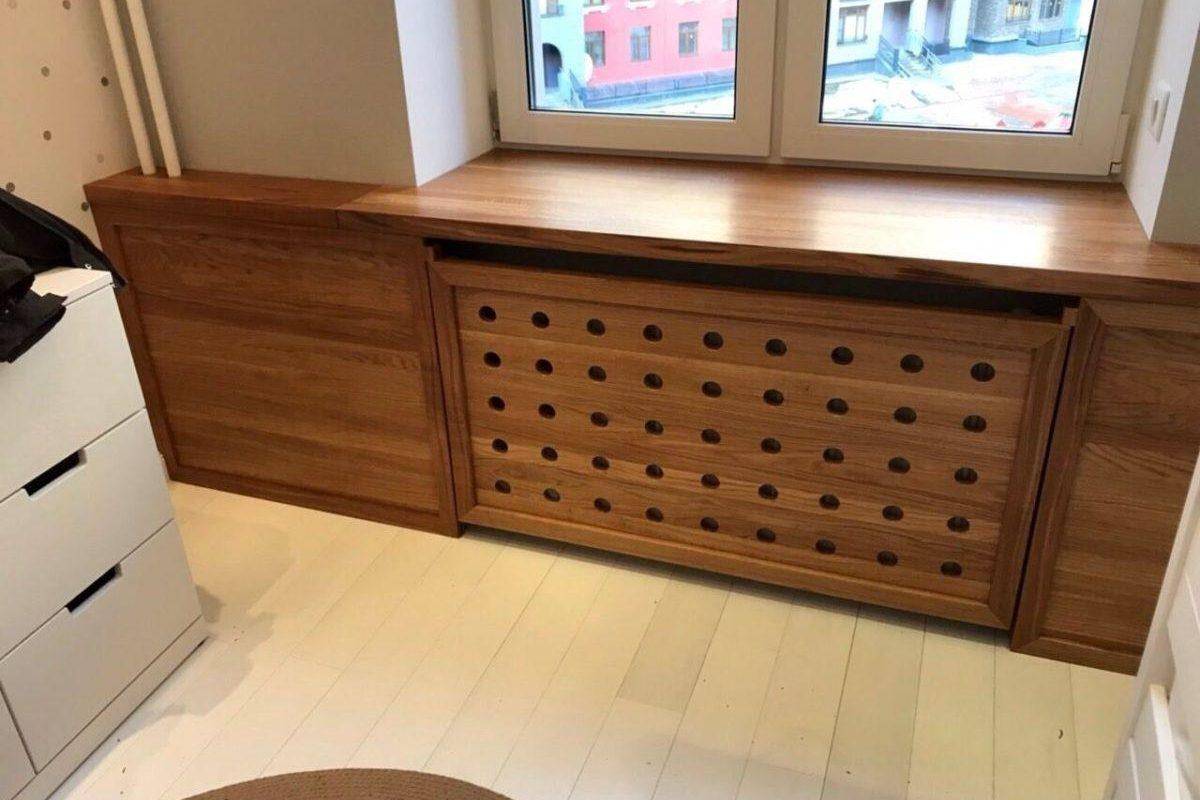

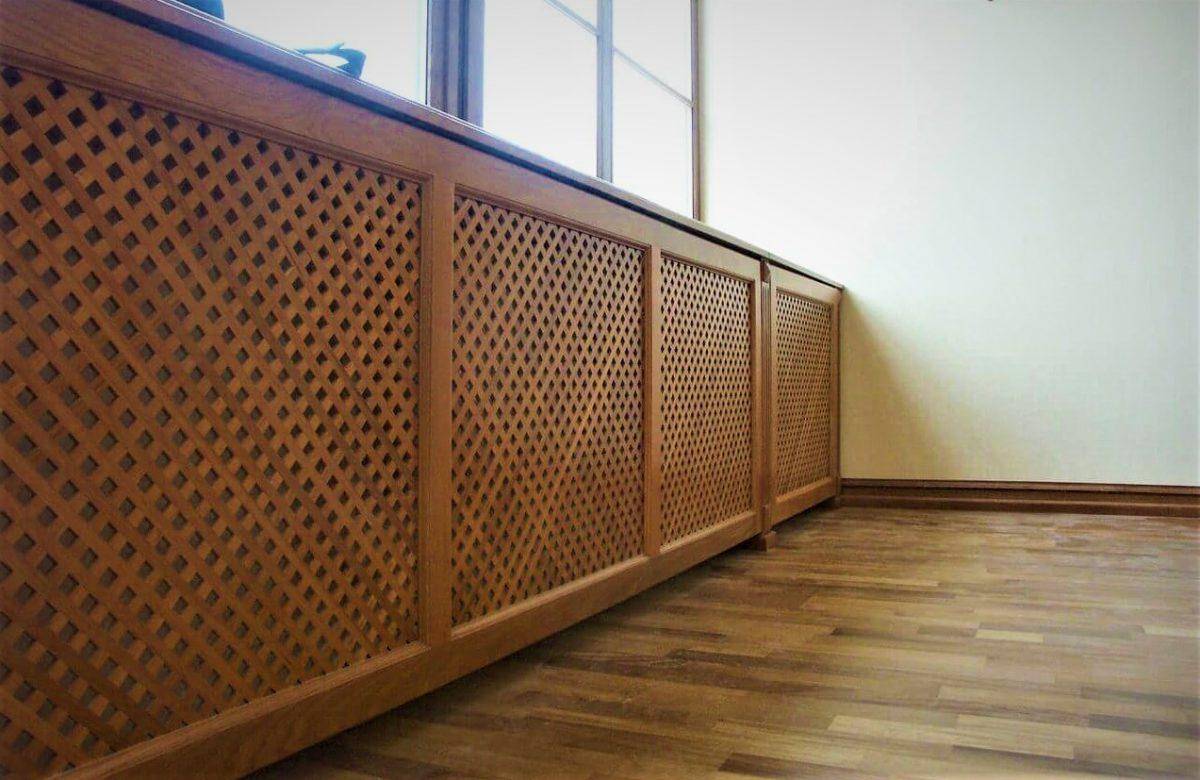

Деревянная решетка

Натуральная древесина порадует разнообразием оттенков и пород, природным рисунком и фактурой. Она имеет роскошный вид, привносит в интерьер домашний уют.

В пользу деревянного изделия свидетельствует следующее:

• экологическая чистота материала;
• хорошее сочетание с различными интерьерными стилями;
• привлекательный внешний вид;
• возможность сделать экран по индивидуальному заказу, который будет смотреться как часть мебельного гарнитура.

Справедливо упомянуть о слабых сторонах изделий из дерева:

• высокая стоимость (хотя можно найти модели по приемлемой цене). Этот показатель в первую очередь зависит от породы дерева;
• необходимость специального ухода, периодического обновления защитного покрытия;
• риск деформации и растрескивания конструкции под влиянием температуры.

Декоративные решетки на батареи своими (женскими;) руками

Современные декоративные экраны для батарей

В создании современного интерьера на сегодняшний день достаточно новым элементом являются декоративные экраны на батареи отопления. Теперь не нужно прятать устаревшие радиаторы в стену, закрывать их различными элементами мебели или же прикрывать красочными занавесками. Прежде всего, задача такого экрана заключается в обеспечении нормальной и эффективной работы отопительных приборов, а уже после они выполняют функции декоративной защиты, как в жилых, так и в нежилых помещениях.

Защита от повреждений

Материалы для производства экранов

Существуют такие разновидности:

• Чаще всего декоративные экраны для батарей изготавливают из металла. Как правило, это короба, окрашенные в белый цвет, которые получаются в результате штамповки стального листа. Но в то же самое время, они едва ли могут выполнять свою декоративную функцию. Такие экраны в основном выделяются своей низкой стоимостью, на чем преимущества заканчиваются.
• В последнее время популярность начали приобретать экраны на батарею, сделанные из нержавеющей стали. Данный вид металла сам по себе имеет очень привлекательный вид. Да и осуществление различной обработки поверхности позволяет изменять внешность готового экрана. Но недостаток данного вида экранов заключается в высокой стоимости, а также в специфичности дизайна, из-за чего не в каждый интерьер элемент может быть лаконично вписан.
• Лучше всего декоративную функцию могут реализовать деревянные защитные экраны для радиаторов отопления. Обычно, они изготавливаются из красного дерева, и чаще всего идут в одном заказе с мебелью или дверьми. Но, как и предыдущий тип экранов, деревянные имеют высокую стоимость, вытекающую из стоимости используемых в процессе производства материалов. При этом деревянный экран под воздействием внешних факторов, таких как перепады температуры и сырость, может коробиться и терять эстетичность вида.
• Весьма экзотичными являются варианты, сделанные из гнутого клееного шпона. Отделку такого экрана производят при помощи различных пород деревьев. Иногда можно встретить и вполне нестандартные варианты, выполненные из стекла или другого материала.
• Экран на радиатор отопления, сделанный из МДФ, в последнее время пользуется наибольшей популярностью. Тем более, что многие специалисты выделяют перспективность данного материала. Такой экран просто великолепно сможет вписаться в интерьер любого помещения, и без труда придаст ему законченный и красивый внешний вид. Привлекательный дизайн радиаторной решетки сможет придать дому, школе, детскому садику и прочим помещениям эксклюзивности и сможет дополнить любой интерьер.

Эстетичность и безопасность

К существенным преимуществам стоит отнести то, что декоративный экран для батареи, сделанный из МДФ, обладает прекрасными показателями экологичности, ведь в процессе производства не используются токсичные смолы и прочие подобные вещества. Испытания доказали, что показатели прочности МДФ в несколько раз превышают прочность обычного дерева, так что такой экран сможет выдержать повышенные нагрузки. По механическим характеристикам плита МДФ схожа с деревом. При этом доступны различные виды обработки, позволяющие сделать высококачественное изделие любого размера и придать ему желаемый внешний вид.

На многих предприятиях экран для радиатора отопления из МДФ изготавливают из перфорированной панели, которые обрамлены рамкой из профиля МДФ. Большое количество различных вариаций расцветки и перфорации позволяет каждому клиенту отобрать именно такой экран, который позволит больше украсить интерьер помещения, дополнить его, и сделать еще более привлекательным.

Классификация по внешнему признаку

Чаще всего экраны разделяют на типы:

• навесные экраны,
• навесные экраны с крышками,
• плоские экраны на радиаторы отопления,
• экраны, сделанные в виде короба.

Плоские экраны для радиаторов отопления принято использовать для скрытия батарей, расположенных в нишах. Но часто такой вариант используется дизайнерами для придания интерьеру эксклюзивности и оригинальности. Навесные радиаторы применяют для преображения фасадов самых распространенных в наше время чугунных радиаторов. Правда используют его в том случае, если радиатор расположен в нише, и сверху закрыт подоконником или стеной. При этом нужно позаботиться о том, чтобы плоскость радиатора была параллельной плоскости стены.

Простая конструкция

Особенности крепления декоративных радиаторных решёток на батарею

Экраны должны быть установлены таким образом, чтобы их легко было снять для уборки и доступа к отопительной системе. Иногда могут возникнуть аварийные ситуации, когда на долгий демонтаж времени не будет. Поэтому нужно подобрать такой монтаж, который может быть снят в одно мгновение. Приставные или навесные модели затруднения не вызовут, их убирают одним движением руки. Проблема возникнет с демонтажем плоского экрана или решётки в виде короба.

Решение для таких вариантов довольно простое: конструкцию в виде короба можно закрепить на 2 планках: одну −на стене, другую – изнутри решётки. Каждая из них должна иметь грань, скошенную под углом: в изделии – внутрь него, на стене – уклон к поверхности стены. Тогда во время установки короба планки защёлкнутся в виде замка.

Ещё один способ крепления – магнит и пластины из металла.

Крепление решётки по направляющим даёт удобный доступ внутрь

Разметка

В нормативных документах нет жестких требований по размещению батареи под окном — важно, чтобы ее край не выходил за границу проема со стороны трубы стояка. Но при ее установке стараются сделать так, чтобы она располагалась симметрично относительно окна

Так и установка коробов из гипсокартона под батарею должна соблюдать симметрию по отношению к вертикальной оси окна. Поэтому вначале надо найти и отметить на стене и на полу центр оконного проема, от которого и следует проводить разметку.

Если батарея установлена не под окном, то ее центр и будет осью симметрии короба. Последовательность разметки следующая:

1. Отбивают на полу по центру проема или батареи линию, перпендикулярную стене;
2. От этой линии отмеряют глубину каркаса без учета обшивки;
3. От полученной точки проводят линию параллельно стене;
4. На этой линии от центра откладывают в каждую сторону половину длины короба без учета обшивки и отделки;
5. От полученных точек проводят две перпендикулярные линии к стене, а от них, с помощью уровня, на стене проводят две линии к подоконнику.

В результате на полу и стене за радиатором должна поучиться проекция места установки короба.

Материал изготовления и особенности

Каждый из материалов, используемых для изготовления экранов, имеет свои преимуществ и недостатки. Чтобы изготовить или купить долговечный, прочный и эстетически приятный экран для своего радиатора, необходимо рассмотреть особенности каждого материала:

1. Дерево.

При изготовлении экранов из дерева могут использоваться как дорогостоящие материалы, такие как дуб, бук, ротанг, или более дешевые варианты – МДФ, реечное полотно. Деревянные панели изготавливаются в виде решеток или жалюзи, и устанавливаются на некоторой высоте над полом для того чтобы они не препятствовали прохождению тепла от радиатора. Сверху короба также делаются отверстия. Деревянный экран очень просто сделать самостоятельно, придав ему любую форму, но дерево обладает плохой теплопроводностью, поэтому часть тепла от радиатора он будет поглощать.

Чтобы деревянный экран не деформировался со временем от воздействия высокой температуры, ее перепадов и влаги, необходимо использовать только высококачественную древесину.

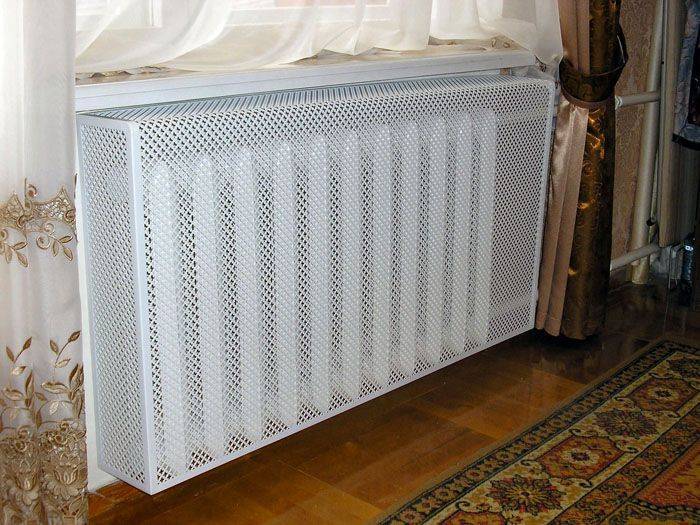

1. Металл.

Экраны из металлической или алюминиевой сетки хорошо пропускают тепло, недорогие по стоимости. Металл – хороший проводник тепла, поэтому правильно изготовленная решетка создает хорошее тепловое излучение. Существует большой выбор покупных металлических экранов, но самостоятельно сделать такой будет достаточно непросто, не имея специального инструмента и навыков.

1. Пластик

Кроме легкого веса, простоты конструкции и монтажа, пластиковые решетки не имеют других преимуществ. При нагревании они способны выделять вредные вещества, не обладают тепловой проводимостью, а также механически не прочные.

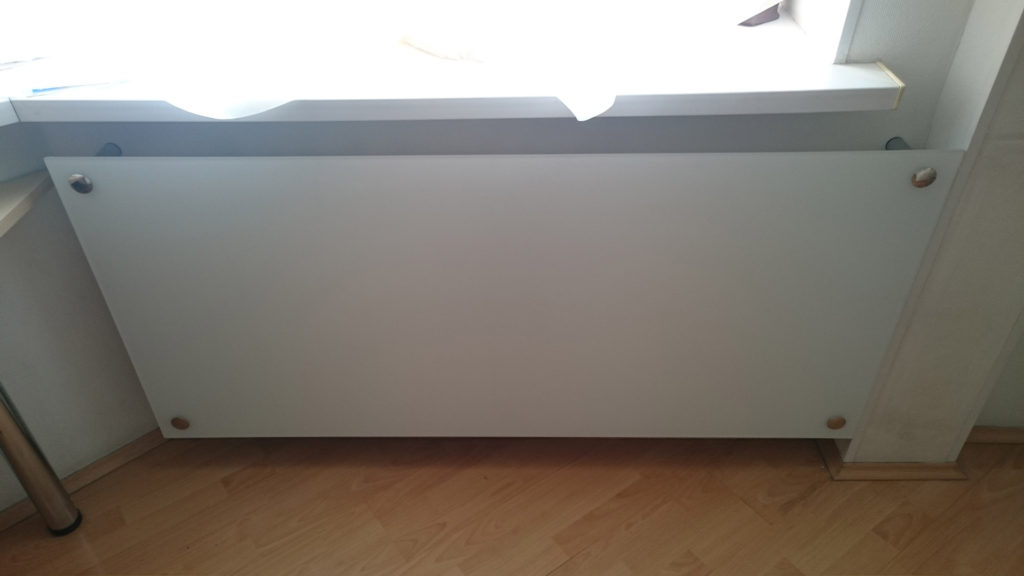

1. Стекло

Стеклянные декоративные панели можно только приобрести. Они изготавливаются из закаленного стекла, имеют разнообразный дизайн, прочные. Стеклянные панели обладают максимальной теплоотдачей, обеспечивая хорошую конвекцию благодаря прохождению снизу холодного воздуха, который нагревается и поднимается вверх. Кроме того, бывают экраны из акрила – они тоньше и легче, чем стеклянные, обладают широкой цветовой гаммой и разнообразием форм.

1. Гипсокартон

Доступный материал для домашнего изготовления декоративной решетки. При правильной подготовке гипсокартона можно сделать прочную и качественную панель для батареи.

Виды радиаторных решёток на батарею отопления

Статья по теме:

Какие радиаторы отопления лучше для квартиры. В специальной публикации мы рассмотрим не только разновидности устройств, критерии правильного выбора, но и производителей, модели, полезные советы.

Вне зависимости от того, делаете ли вы экран для батареи своими руками или устанавливаете купленный в магазине, монтаж этого аксессуара происходит по одной и той же схеме, которая зависит от типа крепления: напольный, настенный, навесной.

Рассмотрим все эти три варианта. Напольные экраны для радиатора: чаще всего это обычный короб на ножках, который надевается сверху на батарею. Такая конструкция, с одной стороны, хорошо защищает прибор, с другой – обладает низкой теплоотдачей. Особенно если она выполнена из пластика. Поэтому для такого типа установки лучше всего выбирать металлические или ХДФ панели с перфорацией.

Этот вариант удобен тем, что не требует трудоёмкого настенного монтажа. Его можно легко снять, чтобы помыть или почистить от пыли.

Мнение эксперта Андрей Павленков Инженер-проектировщик ОВиК (отопление, вентиляция и кондиционирование) ООО “АСП Северо-Запад”

“Если в квартире прохладно, то нельзя использовать решётки со слишком мелкими и редкими отверстиями. А если наоборот – как раз такие модели вам подойдут. Однако, в этом случае от деревянных и пластиковых вариантов лучше отказаться – первые со временем растрескаются, а вторые при перегреве могут источать неприятный запах”.

Настенные труднее всего устанавливать. Для монтажа таких конструкций лучше пригласить специалиста, ведь вам потребуется нарушить целостность стены.

Однако, как показывает практика, теплоотдача от таких «утопленных» в стену конструкций значительно выше.

Плоские и навесные декоративные экраны для батарей

Навесные вариации радиаторов – самый простой в монтаже тип радиаторных решёток. Такие конструкции просто собираются при помощи четырёх винтов и надеваются на алюминиевый или биметаллический радиатор как чехол.

Основной минус – достаточно близкий контакт батареи и короба, что препятствует правильной циркуляции воздуха. Кроме того, материал экрана контактирует с горячей поверхностью, что не проходит бесследно для дерева и пластика.

Решётка-короб для батареи отопления

Кожух или короб на батарею – выход в том случае, когда нагревательный прибор совсем потерял товарный вид. Декоративные решётки радиатора отопления закрывают батарею со всех сторон.

Особенность конструкции заключается в том, что с помощью таких коробов можно закрывать поворотные или выступающие из-под подоконника радиаторы.

Важно! При монтаже короба необходимо предусмотреть варианты доступа к вентилям и сливным конструкциям. Обычно для этих целей в экранах предусматривают съёмный торец.

В качестве основных материалов для сооружения экранов-кожухов можно использовать ХДФ, МДФ, дерево, а также металл, стеклянные и пластиковые конструкции для этих целей не подойдут

В качестве основных материалов для сооружения экранов-кожухов можно использовать ХДФ, МДФ, дерево, а также металл, стеклянные и пластиковые конструкции для этих целей не подойдут.

Советы

Для того чтобы через декоративную панель обеспечивался эффективный нагрев помещения, необходимо соблюдать некоторые рекомендации:

• Решетка должна быть с крупными и частыми отверстиями, а над радиатором должно оставаться большое пространство.
• Для излучения большого количества тепла в комнату материал, из которого изготовлен экран, должен обладать высокой теплопроводностью. Лучше всего для этого подходит металл.

Внутреннюю сторону экрана рекомендуется выкрасить в черный цвет для того чтобы он лучше поглощал ИК-лучи, отдавая помещению больше тепла.

• Тепловой экран-отражатель, прикрепленный к стене внутри короба за радиатором будет отражать тепловые лучи от тыльной стороны радиатора, которые увеличат общий поток ИК-лучей на декоративную решетку. Этот отражатель должен быть изготовлен из теплоизолирующего мата с блестящей поверхностью.
• Для повышения теплоотдачи через экран, рекомендуется оснастить его аэродинамическим козырьком из любого металла. Он устанавливается под подоконником или верхней частью короба под углом, препятствуя образованию воздушной подушки, перекрывающей конвекцию.

Таким образом, не каждый декоративный экран способен подарить эстетическое наслаждение и эффективную работу одновременно. Чтобы конвекция происходила наиболее эффективно, необходимо правильно выбирать материал для изготовления панели, а также использовать методы по улучшению поглощения тепловых лучей.

Изготовление декоративного короба для радиатора и труб отопления с вырезанием ниши в стене и маскировкой гипсокартоном.
