Как сделать дымоходную трубу собственноручно

Выбираем дымоотводы для разных типов печей

Трубы для бани изготавливаются из таких материалов:

• нержавейки;
• кирпича;
• керамики;
• бетона.

Дымоотвод из нержавейки легче кирпичного и проще в монтаже. Он имеет оптимальное сечение для удаления продуктов сгорания топлива. К минусам нержавеющих дымоходов можно отнести их свойство передавать шум, а также неустойчивость к галогенам, которые находятся строительных лаках, аэрозолях, клее. Следовательно, сжигать в печи предметы, содержащие эти вещества, нельзя.

Можно выбрать и керамический дымоотвод. Он представляет собой трубу, внутренний слой которого выполнен из керамики. К плюсам его относится простота в монтаже и устойчивость к высоким температурам (до 600 градусов). Из-за того что внутренняя сторона трубы очень гладкая, угарные газы выводятся наружу без турбулентных завихрений, то есть не задерживаясь. Не очень подходят для деревянной бани, так как имеют большой вес.

Сэндвич – этот дымоход состоит из двух труб, которые вставляются друг в друга. Зазор между ними заполнен негорючим и жаростойким материалом в виде базальтовой ваты или вермикулита. Благодаря этой защите внешняя труба не нагревается, поэтому такой дымоотвод менее пожароопасен. Данный вид трубы нуждается в периодической чистке.

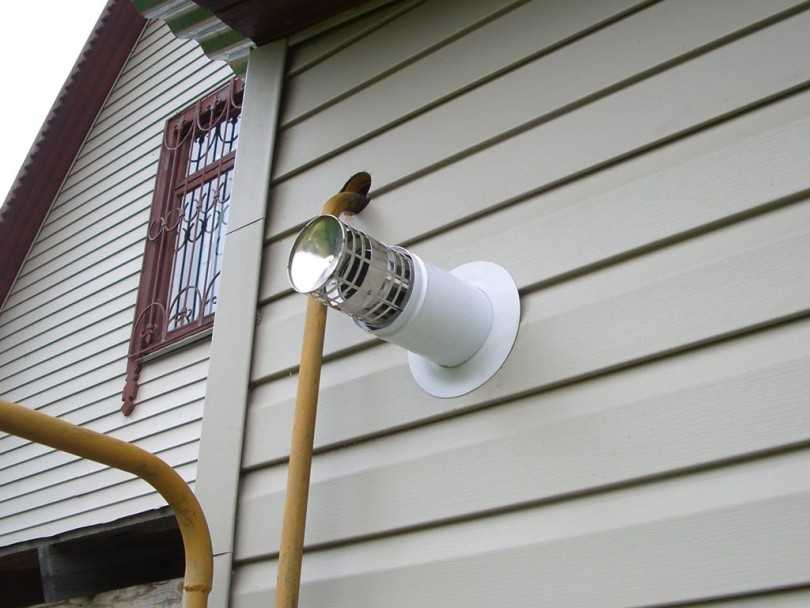

Коаксиальный дымоход также состоит из двух вложенных друг в друга труб. Но теплоизоляция в таком дымоотводе отсутствует. Ее обеспечивает воздушная прослойка. Внутренняя труба держится при помощи металлических перемычек. Коаксиальный дымоход гарантирует полное сгорание топлива из-за постоянного притока воздуха в печь через промежуток между трубами. Но у него есть и недостаток: допустимая длина дымоотвода не должна превышать трех метров.

Форма сечений дымоходов тоже различна. Она бывает квадратной, круглой, прямоугольной или овальной. Оптимальным считается круглое сечение. Для кирпичных банных печек подойдут дымоходы из металла, керамики и кирпича, а для чугунных конструкций – комбинированные вытяжные трубы, керамические или металлические. Коаксиальные дымоходы устанавливаются чаще всего в печах с газовым отоплением. Но также они используются для дровяных котлов.

Особенности дымохода для бани

Первоначально русские бани топились «по-чёрному». Банные дымоходы попросту отсутствовали. Печь загружалась дровами, через какое-то время они полностью выгорали. Дым и прочие продукты горения частично выводились наружу через двери, частично оседали на стенах. Вся баня изнутри была закопчена и покрыта слоем сажи, отсюда и название — по-чёрному. Если дрова в топке не выгорели полностью, то тлеющие угли продолжали выделять угарный газ, что создавало опасность отравления с разными последствиями, вплоть до летального исхода. Примечательно, что и сегодня находятся любители такого типа бань, считающие их наиболее правильными и полезными.

Современные конструкции печей имеют систему дымовыведения, позволяющую находиться внутри во время растопки печи и обеспечить качественную отделку помещений в бане. Банные дымоходы работают в связке с печами меньших объёмов, поэтому они имеют относительно небольшие размеры и протяжённость дымового канала. Они быстрее прогреваются, что позволяет избежать образования большого количества конденсата. При этом малая высота трубы создаёт угрозу обратной тяги, когда турбулентные потоки ветра создают высокое давление, выдавливающее дым внутрь помещения. Для того чтобы избежать опасности попадания продуктов горения внутрь помещения, надо знать, как правильно сделать дымоход в бане, каким образом соединяются печи и дымовыводящие каналы.

Это тоже важно знать: Выводим печную трубу на крышу правильно

Дымники

Всем известный дымник-зонтик удовлетворительно держит тягу на ветру до сильного, но искры гасит плохо и против задувания трубы порывами мало полезен, и поэтому непригоден для приборов импульсных и длительного горения. Несколько лучше дымник-зонтик с сеткой (поз. 1 на рис.), им можно снабжать дымоходы печей и котлов поверхностного горения.

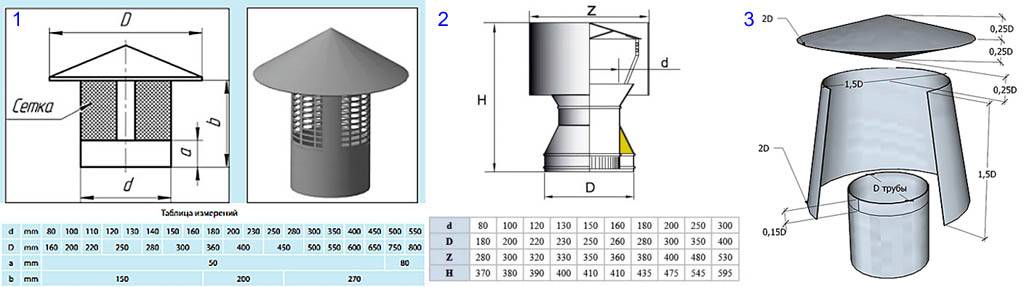

Чертежи и размеры дефлекторов для дымоходов

Достаточно сложен конструктивно, но пригоден на все случаи жизни дымник с кольцевым дефлектором (чертежи с размерами на поз. 2; d – диаметр просвета трубы)

Обратите внимание на его юбку и шейку, без них дымник с дефлектором потеряет свои качества. Если дымоход сэндвичевый, роль юбки с шейкой сыграет верхняя разделка его кожуха

Дымник ЦАГИ (схема и размерные соотношения на поз. 3) проще и эффективнее дефлекторного, он применим на ветру скоростью до 150-200 км/ч (!), но среди промышленных изделий встречается редко, т.к. входящее в его состав объемное тело вращения мало технологично. Однако, если делать дымник своими руками, то свернуть из оцинковки двойной конус не бог весть что за работа. Дымник ЦАГИ нужно крепить к трубе не хомутом, а саморезами, т.к. на скошенном по горизонтали ветру он развивает значительную подъемную силу.

Кирпич или трубы?

Недостатки кирпичных дымоходов общеизвестны – сложность постройки, дороговизна, необходимость сопутствующих строительных работ, низкая ремонтопригодность. Главные достоинства кирпичных дымоходов, первое, долговечность. Есть действующие исправные кирпичные дымоходы, которым перевалило за 1000 лет. Второе – большая теплоемкость в сочетании с низкой теплопроводностью, т.е. огромная тепловая инерция. Холодный кирпичный дымоход на морозе дает оптимальную для печи стартовую тягу, а по мере ее разгона, прогреваясь сам, без всякой автоматики настраивается под ход печи

Это крайне важно для кирпичной печи, тоже инерционной. Отрегулировать тягу под нее на минимальный расход топлива шибером очень трудно, т.к

после каждой перестановки задвижки отклика печи нужно ждать долго, а топливо тем временем сгорает зря. Переменились ветер или наружная температура – регулировать надо заново. Поэтому шибер в системе кирпичная печь – кирпичный дымоход редкость. Довести прогревшийся кирпичный дымоход до пульсации или обратной тяги невозможно, а задуть в трубу способен разве что тропический ураган, так что сложный дымник на кирпичную трубу не нужен.

Однако для котлов импульсного действия большая тепловая инерция оборачивается неустранимым пороком. Любой теплоприбор показывает максимальный КПД на определенном режиме горения, как ДВС – на определенных экономичных оборотах. В импульсных котлах горелка периодически включается без разгона, сразу на оптимум расхода топлива при заданной мощности; при этом используется тепловая инерция теплоносителя в системе отопления с принудительной циркуляцией. Таким образом, среднее значение КПД котла поддерживается близким к максимальному. Соответственно, гистерезиса дымохода тут быть не должно, т.е. разница между его стартовой (начальной) тягой и расчетной должна быть нулевой. Гистерезис дымохода прямо зависит от его тепловой инерции и является ее следствием. Если импульсный котел подключить к инерционному дымоходу, то либо в холодном, либо в прогретом его состоянии весьма вероятен срыв пламени при включении горелки и уход котла в останов по аварии.

В меньшей степени, но все-таки существенно, инертность кирпичного дымохода сказывается для любых теплогенерирующих приборов повышенной эффективности: котлов и печей длительного (поверхностного) горения, пеллетных, жидкостных с горелками-капельницами, печей-калориферов и т.п. Симптомы возможны разнообразные: распространение горения в массу топлива, его недожог в топке и закоксовывание прибора, тот же срыв пламени, но в любом случае это большой перерасход топлива и высокая вероятность аварии.

Дымоходная труба

Сделанная своими руками труба для дымохода более практична и может применяться для различных конструкций. Стоит внимательно отнестись к выбору, так как в результате можно получить устройство, которое не обладает нужными характеристиками. Основные используемые материалы:

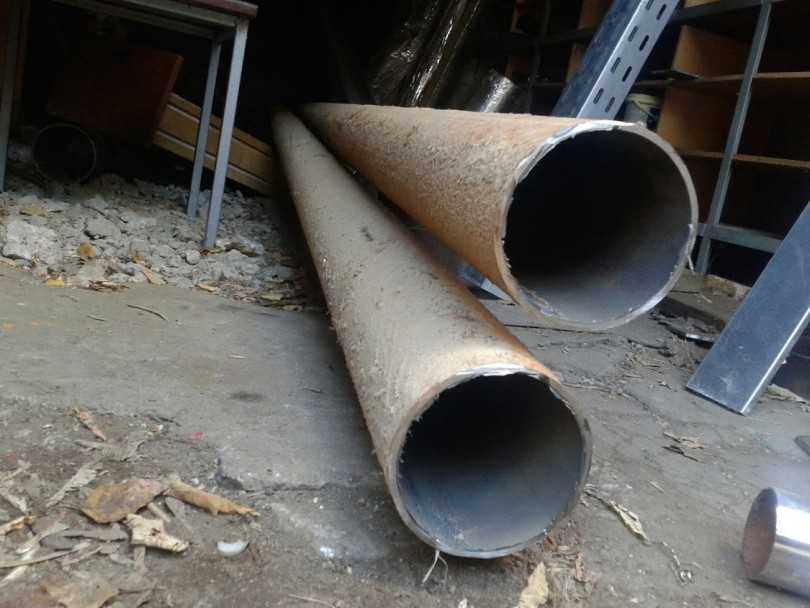

1. Черная сталь считается наиболее простой и дешевой. Она очень слабо покрывается сажей. Такая труба не требует фундамента для установки, а монтаж не потребует особых усилий. Из недостатков — высокая теплопроводность, из-за чего пар быстро остывает и превращается в конденсат, который оседает на трубе. Из-за высокой теплопроводности место, где труба касается других элементов и конструкций, придется дополнительно защитить. По этой причине черную сталь невозможно использовать для наружных дымоходов.
2. Низколегированную сталь получают, добавляя в черный металл никель, хром и молибден. Обладает тем же набором характеристик, что и черная сталь, но намного медленней поддается коррозии.
3. Оцинкованное железо — самый плохой вариант для дымоходной трубы. Такой материал очень быстро прогорает и начинает преждевременно ржаветь.
4. Нержавеющая сталь — лидер среди всех материалов. Он легко поддается обработке, что позволяет выполнять работы любой сложности. За счет гладкости стали сажа очень плохо оседает на трубе. Печка будет очень легко разжигаться, а устойчивая тяга только поможет в этом.

Основные материалы изготовления и характеристики

Если у вас в доме есть печь или камин, функционирующий посредством дымохода, значит данный агрегат, безусловно, периодически нуждается в качественной чистке . Ершик для чистки дымохода своими руками, позволит вам сделать этот процесс простым, а результат гарантированно положительным.

Основная конструкция этого устройства, представлена большим гибким тросом с одной стороны которого располагается груз, а с другой специальная щётка.

Основание изготавливается из проволоки, или металлического троса

Важно чтобы эта часть была максимально гибкой, прочной и при этом не ломкой; Возможно применение специальных пластмассовых жгутов или лески с большим диаметром; Для лучшего сцепления закрепите каркас пружинами; В качестве основания можно использовать пластиковые бутылки; Одним из наиболее долговечных и недорогих материалов, цена на которые доступная, является резина.. Ёршик с большим диаметром и щетинами средней жёсткости

Ёршик с большим диаметром и щетинами средней жёсткости

Ёршик с большим диаметром и щетинами средней жёсткости

Расчёт параметров дымохода

Основа для расчёта высоты и диаметра дымохода — показатель мощности.

На работоспособность котла или печи прямое влияние оказывает высота дымовой трубы. Для бытовых приборов она составляет 5 м. Эта характеристика предусмотрена требованиями СНиП для печей жилых домов. Измерение выполняется от колосника устройства до колпака. При меньшей высоте естественная тяга в печи не обеспечит эффективного горения топлива, она будет дымить и не вырабатывать оптимального количества тепла. Однако возможность наращивания высоты ограничена. Испытывая естественное сопротивление стенок трубы, воздух будет замедлять движение при чрезмерной длине канала, что также приведёт к снижению тяги.

Правила подбора длины дымохода

Для частного дома расчёт высоты дымохода основывается на определённых правилах:

1. Труба должна быть не менее 5 м.
2. Превышение концовки дымохода над условно плоской крышей не менее, чем на 50 см.
3. Для скатной крыши труба, ось которой находится не далее 1,5 м от конька, а если есть надстройки, то от их высшей точки, величина превышения составляет 0,5 м.
4. Когда расстояние до конька 1,5–3,0 м, конец трубы должен находиться не ниже, чем уровень конька.
5. При выведении дымохода на расстоянии более 3 м от конька, в частности, при наружном монтаже, угол между уровнем горизонта и условной прямой между коньком и концом трубы должен составлять не менее 10 градусов.

Высота трубы зависит от её расположения

Расчёт сечения дымохода

Приведённый ниже порядок определения величины канала справедлив для круглого сечения. Оно является оптимальной формой, поскольку дымовые газы не движутся монолитной прямой струёй, а происходит завихрение потока, и они движутся по спирали. В прямоугольных каналах образуются завихрения по углам, тормозящие перемещение газов. Для расчёта величины сечения полученный результат следует умножить на 1,5.

Вам понадобятся следующие исходные данные:

1. Мощность печи, то есть количество тепла, вырабатываемого устройством в единицу времени при полной загрузке.
2. Температура дымовых газов на выходе из топки, обычно принимается в пределах 150–200 градусов.
3. Скорость движения газов по каналу (составляет 2 м/сек).
4. Высота дымохода.
5. Величина естественной тяги (составляет 4 МПа на 1 м дымового канала).

Очевидна зависимость размера сечения дымохода от объёма сжигаемого топлива.

Дым не движется по прямой линии

Для выполнения расчёта нужно воспользоваться преобразованной формулой площади круга: D2 = 4 x S * Пи, где D — диаметр дымового канала, S — площадь сечения, Пи — число пи, равное 3,14.

Для расчёта площади сечения нужно определить газовый объём в месте их выхода из печи в дымоход. Эта величина вычисляется в зависимости от объёма сгорающего топлива и определяется из соотношения Vgas = B х Vtop х (1 + t / 273)/ 3600, где Vgas — объём газов, B — количество сжигаемого топлива, Vtop — табличный коэффициент, который можно узнать в ГОСТ 2127, t — температура газов на выходе из печи, обычно принимается значение в пределах 150–200 градусов.

Площадь сечения определяется отношением объёма проходящих газов к скорости его движения, то есть по формуле S = Vgas/W. В окончательном варианте искомая величина определяется соотношением D2 = Vgasx4/ПихW.

Произведя необходимые вычисления, получите результат — диаметр дымохода должен составлять 17 см. Это соотношение справедливо для печи, в которой за час сгорает 10 кг топлива при его влажности 25%.

Расчёт составляется для случаев, когда используются нестандартные отопительные агрегаты. Если же мощность устройства известна, достаточно применить рекомендованные специалистами параметры дымохода:

• для устройств мощностью до 3,5 квт — 140 х 140 мм;
• при 3,5–5,0 квт — 140 х 200 мм;
• при мощности 5,0–70 кВ — 200 х 270 мм.

Для дымоходов круглого сечения его площадь не должна быть меньше расчётной величины прямоугольного.

Утепление и чистка дымохода

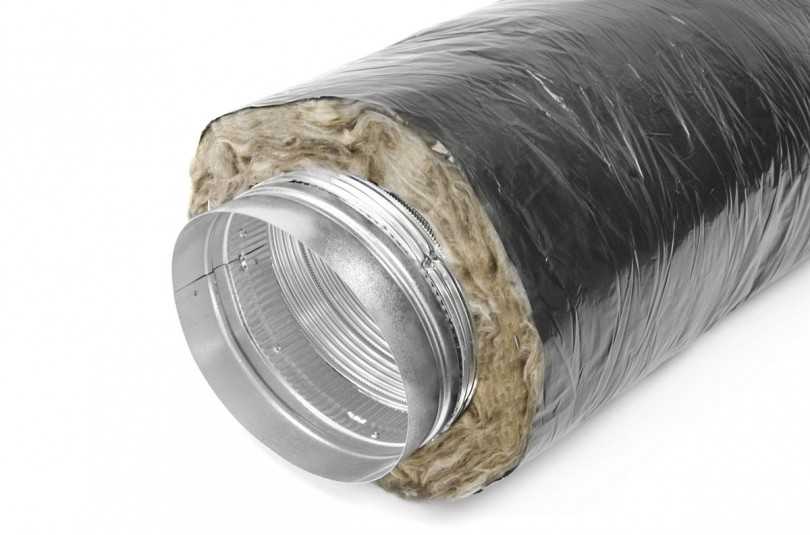

Утепление дымохода котельной влияет на тягу, которая ухудшается при остывании газов. Для этих целей можно применить базальтовую вату. Она имеет хорошие огнеупорные свойства, но требует изоляции от влаги. Базальтовая вата оборачивается вокруг трубы несколько раз и закрепляется хомутами.

Чистку дымохода нужно производить регулярно

В процессе эксплуатации дымохода на его внутренней поверхности могут оседать углеродсодержащие продукты горения. Их необходимо периодически удалять. Своими руками ремонт и чистка трубы проводится с применением механических, физических и химических методов.

Механическая чистка своими руками выполняется, если слой сажи больше 3 мм. Для нее используется груз на тросе с ершом, который необходимо бросить сверху в дымоход. Если засорение не пробилось, то часть дымохода, где оно образовалось, разбирается.

Химическая чистка своими руками предполагает применение веществ, разъедающих сажу. Профессиональные работы проводятся с помощью распылителей и реагентов, после воздействия которыми сажа отстает от стенок дымовой трубы и осыпается. Эффект от этой процедуры длится 3-4 месяца.

Таким образом, дымоотвод должен быть функциональным, эффективным и безопасным, а трубы для дымоходов — надежными и качественными. Правильно выполненные своими руками работы по его монтажу обеспечат долгий срок эксплуатации системы обогрева дома.

Расчёт размеров

Оптимальные размеры дымохода, высчитанные с учётом объёма кислорода, необходимого для поддержки процесса горения дров, представлены в таблице:

Параметр	Значение
Температура продуктов сгорания на выходе из трубы	+1200C
Максимальная скорость перемещения газообразных веществ	От 2 м/с
Высота дымовой трубы	5 м
Вес топлива, сгораемого при одной закладке печи	10 кг/час

Диаметр дымохода определяют по формуле:

В определении диаметра не должно быть ошибок

Vr — это объём воздуха.

Высоту дымовой трубы узнают, основываясь на геометрии сечения и пользуясь специальным графиком.

Высота зависит от площади дымовой трубы

Высоту дымохода можно узнать, поделив площадь топки (F) на площадь дымохода (f) и определив их соотношение в процентах. Допустим, если отношение сечения дымохода к сечению топки составляет 10%, то минимальная высота круглой трубы будет равна 7 метрам. У дымохода квадратной формы эта величина должна быть другой — 8 метров.

Толщина — не менее важный показатель. Её стандартное значение — не менее 1 мм. Речь идёт о самом популярном варианте, то есть дымоходе из металла.

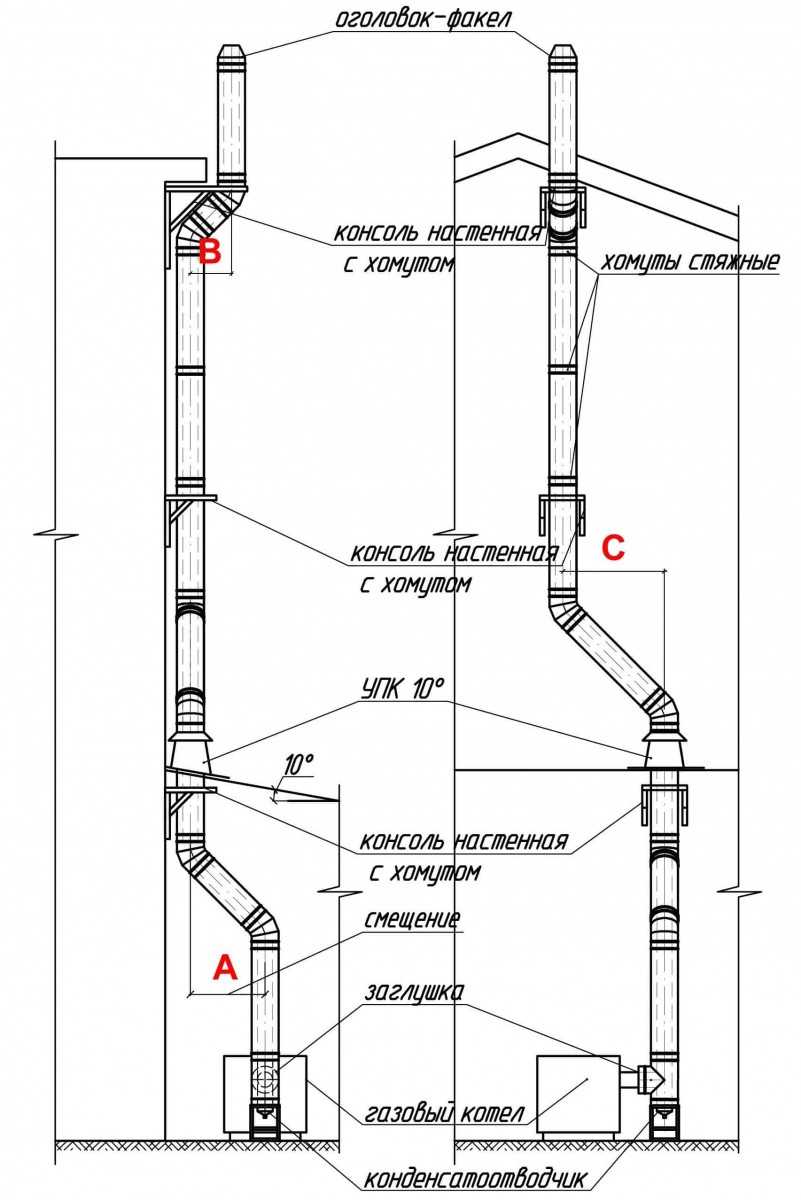

Процесс монтажа дымоотводного канала

Установку дымовых труб производят снизу вверх. Сначала выбирается переход от дымохода к котлу. Вставка соединения должна иметь глубину более 5 см. Лучше оставить по периметру зазор в 5-10 мм, что обеспечит некоторую свободу действий во время монтажа.

В стене делается разделка для установки гильзы, которая выполнена из металлической (стальной) трубы. Она устанавливается на раствор и защищает дымовой канал от нагрузки несущей стены. Между ним и гильзой оставляется зазор в 40-50 мм, который потом заделывается раствором. Подобная конструкция облегчит демонтаж дымовых труб в случае необходимости.

Дымоход можно дополнительно обложить кирпичом

Кронштейны для крепления труб можно сделать своими руками или купить готовые. Крепление должно быть надежным и качественным и зависит от материала стен. Разводку можно обложить кирпичом, оставляя ревизии. Внизу заглушка вертикального отрезка дымохода оснащается отверстием для слива конденсата диаметром 5-10 мм.

Звенья металлической трубы собираются, последовательно вставляясь друг в друга. Такая цепочка защищает конструкцию от попадания влаги в утеплитель.

Горизонтальные участки трубы ограничены длиной в 1 м и не должны касаться никаких коммуникаций. Отрезок дымохода, который выходит на улицу, следует защитить от ветра путем фиксации.

Требования к дымоходу

Кирпичный дымоход с гильзой из сэндвич трубы можно сложить своими руками

Правила строительства и эксплуатации систем отведения продуктов горения прописаны в СНиП 2.04.05–91 и СНиП 41-01-2003. Их соблюдение при планировании и осуществлении монтажа является одним из условий ввода объекта в эксплуатацию. Обустройство сооружения является многоэтапным процессом, который предполагает его поднятие снизу вверх, грамотное выполнение стыков и проход через несущие конструкции.

Правильный дымоход должен соответствовать следующим требованиям:

• минимальная длина канала — 500 см;
• просвет трубы — не меньше размера выходного патрубка;
• максимальное количество колен (поворотов) — 3;
• длина горизонтальных прогонов — до 200 см;
• скорость движения газов по каналу — 15-20 м/с;
• высота ниши для чистки и сбора конденсата — от 25 см;
• высота над плоской крышей — 50 см;
• высота над коньком — 50 см или вровень, если выход более, чем в 250 см от его уровня;
• радиус закругления — больше сечения канала;
• минимальная расчетная температура — 1000º.

Дымоходы дровяных печей: назначение и эксплуатация

Что из себя представляет стандартная система отвода дыма? Дымоход (для дровяных печей, в том числе) представляет собой вертикально установленный канал в виде трубы, предназначением которого является вывод на улицу всех продуктов, образовавшихся в процессе горения.

Для изготовления дымоходов используется самый разный материал, начиная с кирпича и металла и заканчивая асбоцементом и бетоном. Выбор материала зависит от условий размещения, модели печи и частоты ее использования, а также от объема топочной камеры.

Следует заметить, что любой дымоход требует особого ухода. Лишенный внимания, дымоотвод быстро засорится, потеряют тягу и перестанет полноценно справляться со своими функциями. Оптимальнее всего — провести чистку труб до начала сезона постоянной эксплуатации печи. Необходимой процедурой по уходу за дымовой трубой является проверка патрубка и гильзы, а также осмотр на наличие трещин.

Стальной дымоход – выбор металла и конструкции

Металлические трубы для отвода дыма отличаются друг от друга по типу стали и конструкции. Первый момент влияет на эксплуатацию:

• Черная сталь без покрытия – доступная, но неустойчивая к коррозии;
• Низколегированная сталь – относительно устойчивая к химическим реакциям, поэтому редко покрывается ржавчиной;
• Нержавеющая сталь – долговечная, но дорогая;
• Гофрированная сталь – скапливает сажу, из-за чего быстро засоряется.

Конструкция стального дымохода бывает:

Обратите внимание!

• Сад огород своими руками: новые интересные садовые поделки для улицы на дачном участке (фото/видео обзор)

• Монтаж потолков своими руками: пошаговое описание как сделать потолок. Обзор современных конструкций и идеи по их дизайну (105 фото)

• Ворота в гараж своими руками — подробное описание постройки различных видов гаражных ворот (120 фото)

• Типовой одностенной – представляет собой трубу, которую при монтаже надо изолировать во избежание пожара;
• Одностенной гильзованной – располагается внутри кирпичной кладки, что делает конструкцию безопасной;
• Многоуровневой наподобие сэндвич-системы – представлена в виде двух труб (внутренней и наружной) с заранее предусмотренными изоляцией и каналами для выхода конденсата.

Часто монтаж дымохода своими руками предусматривает погружение одной трубы в другую.

Дымоход, располагающийся с одной из сторон печи

Такой дымоход часто называют коренным. Если говорить о конструкции, то данный вариант возводится вблизи печи, соединяясь с ней, или же пристраивается к ней. Особенностью такой разновидности является то, что она может быть использована для чугунных печей, в отличие от предыдущего варианта.

Также стоит отметить то, что ее можно использовать сразу для нескольких печей: если такой дымоход проходит сразу через несколько этажей, то на каждом из этих этажей к нему могут быть пристроены печи.

При использовании данного типа дымового прохода важно точно подобрать все размеры, иначе он попросту не выдержит нагрузки и не будет эффективно работать. Также не забывайте про чистку дымохода печи

Нормы и правила монтажа

Выполнение монтажа дымовых труб котельных производится с учетом определенных правил. Газовый котел должен быть оснащен только вертикальным дымоходом. Возможно отклонение от оси в сторону максимум на 1 м или на 30°. Такой сдвиг допустим при расстоянии от места изгиба до дымохода котла не меньше полуметра. Минимальная длина дымовой трубы составляет 5 м.

При установке трубы для дымохода своими руками важными являются их диаметр и высота. Чем выше будет труба, тем лучше тяга. При неправильном соотношении высоты и диаметра дымоход может утратить функциональность по причине потери тяги.

Запрещена установка стыков внутри перекрытий, поскольку к ним должен быть обеспечен быстрый доступ при необходимости. Крепление трубы необходимо производить по всей ее длине через каждые 1,5-2 метра. Для фиксации дымохода на крыше, который выступает на 1,2 м и более, используются специальные растяжки.

Дымовые трубы котельных устанавливаются в соответствии с правилами пожарной безопасности. Для этого деревянные части и поверхности, которые граничат с местом прокладки, необходимо обрабатывать специальными веществами.

Для покрытия внешнего участка трубы необходимо оцинкованное железо. Варианты исполнения дымохода своими руками зависят от особенностей котельной и места установки оборудования. Наружный дымоотводный канал обычно включает соединительный газоход, ревизионные отверстия, секции и несущий стеновой кронштейн. Такие трубы обязательно нужно утеплять. Необходимо избегать изгибов, поскольку в таких местах будет скапливаться сажа.

Для крепления металлического дымохода нужно применять железные хомуты

Для установки дымовой трубы котельной понадобятся такие инструменты и материалы:

• труба;
• болгарка и ножницы по металлу;
• рулетка, уровень;
• набор слесарных инструментов;
• хомуты и кронштейны;
• утеплитель;
• герметик, саморезы и др.

Внутренний дымоход устанавливается внутри строения. Монтаж проводится с устройством защитного кожуха, опоры и разделок. Примерно за 60 см до перекрытий он должен быть изолирован. Такой канал утеплять не обязательно, кроме части, проходящей через неотапливаемый чердак. Трубы располагаются вдоль внутренних перегородок строения или стен, которые не должны быть построены из горючих материалов.

Наружный дымоход проще устанавливать в готовом доме, при этом не нарушается целостность перекрытий.

Технология установки

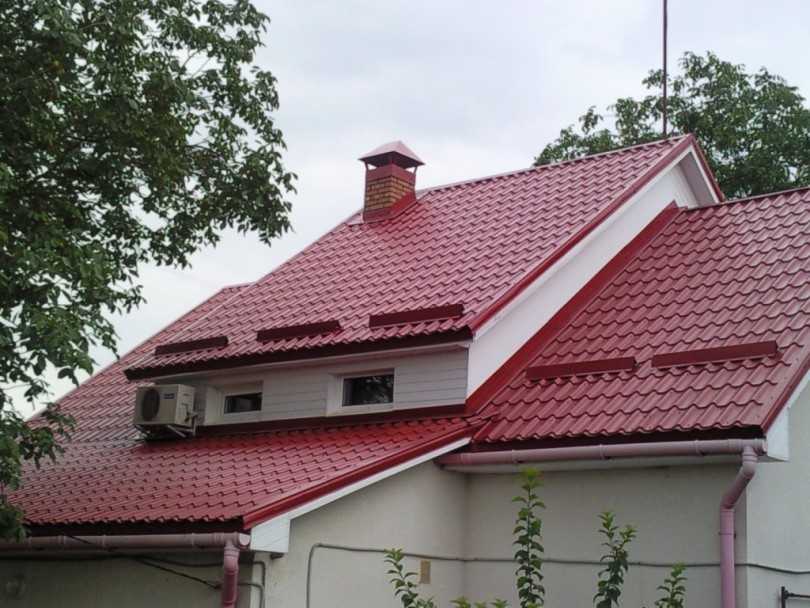

Существуют правила, регулирующие высоту дымохода с учётом расстояния до конька крыши. Неправильный расчёт высоты приведёт к снижению тяги и даже к обратному движению, то есть к задымлению помещения. Если на пути воздушных потоков будет стоять коньковый скат крыши, то именно такой эффект и получится.

Технология регламентирует:

• На плоской кровле высота дымохода должна составлять не менее 0,5 м.
• На двускатных, четырёхскатных и вальмовых крышах дымовая труба, отстоящая от конька на расстояние до 1,5 м, должна быть выше него на 0,5м.
• Если от трубы до конька 1,5 – 3 м, то устье дымохода может быть вровень с коньком по горизонтали.
• Если дымоотводный канал отстоит от конька более чем на 3 м, то угол между ними не должен быть больше 10 градусов.

При желании колпак или дефлектор для трубы дымохода можно изготовить своими руками, если имеется хотя бы минимальный опыт работы с металлом, ножницы по металлу, лист нержавейки, измерительные инструменты (линейка, рулетка). Сначала делается схема и чертёж будущего дефлектора. Заготовки вырезаются из картона или плотной бумаги, затем переносятся на лист нержавеющей стали.

Требования к дымоходам

Существует ряд требований, которым должен отвечать дымоход:

• для полного вывода продуктов сгорания дымоходный канал должен соответствовать по размерам;
• для каждой печи нужно подобрать подходящий дымоход;
• дымоотходящий патрубок должен быть больше по площади, чем сечение дымоходной тубы;
• если дымоход изготовлен из металлической трубы, то он должен быть из специальной качественной стали, которая защищена от коррозии, толщина стенок должна быть не меньше пяти миллиметров;
• в дымоходе должен быть выполнен специальный карман, который позволит очищать дымоходный канал от сажи;
• в дымоходном каннеле должно быть больше трех поворотов, причем угол их закругления должен быть равен диаметру трубы, но никак не меньше;
• по своей высоте трубы дымохода должны быть больше пяти миллиметров, с помощью нее создается необходимая тяга;
• соответственно высота каналов вентиляции должна быть равна высоте трубы.

Особенности кирпичного дымохода

Достоинствами кирпичного дымохода являются механическая прочность, долговременность теплоотдачи, пожарная безопасность. Однако такие конструкции не лишены недостатков. Прямоугольное сечение кирпичного дымохода ухудшает тягу. Углубления и выступы на внутренней поверхности снижают скорость движения газов и приводят к отложению продуктов горения, что со временем разрушает структуру дымохода. Из всех видов конструкция из кирпича самая тяжелая и требует наибольших трудозатрат при монтаже и демонтаже дымовой трубы котельной.

Работа современных теплогенераторов основана на сжигании природного газа либо жидкого топлива. При их использовании на внутренней поверхности дымохода появляется конденсат, который приводит к разрушению кирпичной кладки. Для предотвращения этого используется дополнительная гидроизоляция, но лучше прибегнуть к монтажу металлических дымовых труб.

Кирпичный дымоход сложен в монтаже и обслуживании

Стальной дымоход – минусы

Выбирая тематическую конструкцию, надо обратить внимание на некоторые недостатки:

• Ускоренный нагрев металла, из-за чего нагреваются контактирующие с ним материалы;
• Скопление конденсата, если труба не имеет горизонтального отвода.

Очевидно, что чертежи дымохода из металла обязывают прокладывать между трубой и смежными стройматериалами термостойкий изолятор. Также соседствующая со стальным дымоходом отделка должна быть жаростойкой.

Что касается конденсата, то он скапливается со временем. Для его слива в конструкции надо предусмотреть ревизионное дно. Уровень сажи зависит от качества покрытия дымохода. Оптимальный график чистки канала – два-три раза в год.

Эксплуатация и уход

Диагностика корректной работоспособности и чистка внутренней поверхности дымового канала являются обязательными работами, особенно при круглогодичной эксплуатации дымохода. Это позволяет поддерживать постоянный вентиляционный эффект внутри конструкции, снижает риск ее прогорания и выброса дыма через топочную камеру.

Чистка от сажи

Ерш с грузом для чистки дымохода

Чистка от сажи выполняется раз в полгода. При частом использовании хвойных пород древесины желательна профилактическая чистка раз в три месяца. Для чистки дымового канала используется специальный инструмент и химические средства.

В качестве инструмента применяется стальная леска с грузилом, на конце которой закреплен металлический или пластиковый ерш с жестким ворсом. Диаметр ежа выбирается согласно внутреннему сечению канала. Ерш поступательно опускается в дымоход на всю длину канала, тем самым счищая нагар и сажу со стенок дымовой трубы.

Химические средства с содержанием солей помогают поддерживать и удалять сажу естественным образом. Средство высыпается на раскаленные угли. В процессе сгорания выделяет соли, размягчающие смолянистые наросты внутри дымовой трубы.

В качестве профилактики засоров рекомендуется проводить топку печи осиновыми дровами или картофельными очистками. Осиновые дрова дают хороший жар, что приводит к прогоранию самих засоров и сгоранию сажи. Использовать данный способ можно, только если конструкция и материалы дымохода рассчитана на работу при температуре свыше 1000 °C.

Картофельные очистки при горении выделяют крахмал, который также способствует размягчению сажи и копоти. Сам по себе этот способ малоэффективен, но если протопить печь очистками до механической чистки, то процесс очистки будет более легким.

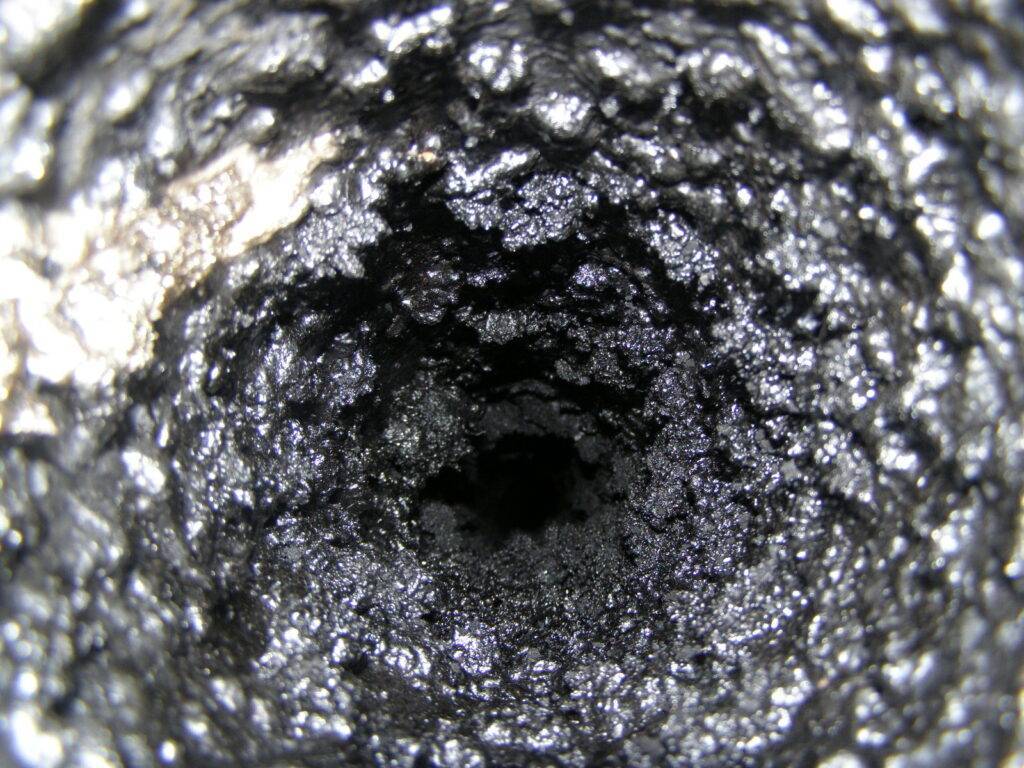

Сажа в дымоходе — что делать?

В отопительный сезон пожарные очень загружены, что связано с многочисленными возгоранием сажи в дымоходах. Самая частая причина возгорания — неочистка дымохода или сжигание в топке мусора, поддонов или мокрых дров. На стенках дымохода начинает скапливаться сажа, которая образована частицами неполного сгорания твердого горючего материала.

Предотвратить это можно только двумя способами. Прежде всего — помните, что в печи, дымоходе должны сжигаться только те материалы (топливо), на которые он рассчитан. Во-вторых — стоит регулярно чистить дымоходы самостоятельно или с помощью специалиста. Если вы заметили, что появилась сажа, можно попробовать ее удалить.

Как избежать или свести к минимуму засорения труб в будущем?

Чтобы свести проблемы к минимуму достаточно выполнять ряд простых рекомендаций:

• В процессе сгорания древесины хвойных пород образуется слишком много смолы. Поэтому использовать ее для отопления не рекомендуется.
• Влажность дров не должна превышать 12%. Для этого их предварительно сушат в помещении в течение нескольких дней. Использование сырого топлива способствует повышенному образованию сажи. И снижает эффективность отопления на 30 – 40%.
• Для топки печи желательно использовать дрова минимум двухгодичной давности.
• Печь или камин не должны использоваться для сжигания мусора.
• Периодически стоит завершать топку сжиганием охапки дров из осины или ольхи. Это хорошая профилактика от образования сажи.

Важно соблюдать график профилактических осмотров, который приведен выше. Эти мероприятия помогут избежать загрязнения дымохода и создания аварийной ситуации

Виды и конструкции наружных дымоходов

По конструкции наружные дымоходные устройства при выпуске через стену бывают:

• настенные. Они фиксируются к фасаду;
• коренные. Они отличаются от настенных устройств тем, что они располагаются около каркасного дома, а не на стене фасада. Это самостоятельная конструкция с фундаментом.

Коренной дымоход

Дымоход через стену в деревянном доме выполняется из огнеупорных материалов. Кирпичные, металлические, асбестоцементные и керамические вариации в разной степени оберегают свой дом от ядовитых газов. Мы познакомим вас с особенностями самых распространенных видов.

Кирпичные

Возводятся из красного кирпича.

Имеет прямоугольное сечение, что неудобно для увеличения силы тяги. Поверхность изнутри конструкции шероховатая. Дымоотвод тяжелый. Монтировать его смогут только квалифицированные каменщики. Кирпич не выдерживает воздействие агрессивных химических веществ. Пористая текстура материала способствует накоплению влаги и отложений сажи и копоти.

Ревизионный люк для прочистки наружного кирпичного дымохода

Керамические

Популярной конструкцией является керамическая сэндвич-труба. Она имеет длительный срок эксплуатации. Монтировать ее легко. С ее возведением можно справиться самостоятельно. Стенки внутри изделия гладкие, поэтому хорошая тяга гарантирована. Устанавливать прибор можно, как снаружи здания, так и внутри.

Масса 6-8- ми метрового керамического дымохода

Керамические конструкции не боятся агрессивных химических веществ: щелочей, кислот.

Керамический дымоход в блоках

Металлические

Однокомпонентные дымоотводы— металлические трубы круглого сечения. Они не применяются для наружной установки, потому что имеют высокие теплопотери. Агрессивные вещества, которые появляются при остывании газов, разрушают металлическую конструкцию. Поэтому срок службы однослойных устройств мал. Их недостатком является необходимость дорогой теплоизоляции.

Гладкие стенки дымохода обеспечивают хорошую тягу, уменьшают количество сажи на их поверхности. Монтаж дымохода через стену при помощи сэндвичей очень распространенный вариант.

Сэндвич-труба в разрезе
