Требования к дымоходу
Чтобы определить, какие характеристики предъявляет сам производитель, необходимо прочесть инструкцию, ведь там даны конкретные данные, какое минимальное сечение трубы нужно, высота, температурный режим – эти факторы в конкретном случае являются основополагающими и на них нужно ориентироваться.
Как правило, в инструкции завод изготовитель пишет, какой дымоход лучше для твердотопливного котла и какие технические параметры нужно учитывать. Выше перечисленные характеристики, как высота, длина дымохода позволят выбрать надежный, а главное функциональный с точки зрения именно этой модели канал.
Учитывайте диаметр дымохода для твердотопливного канала, ведь не каждый канал сможет вывести образованное количество газа за определенное время, а скопившаяся гарь, газы могут попасть в помещение, через не герметичные стыки и трещины.
Как следует правильно определять диаметр
Диаметр дымохода следует определять не от типа материала, из которого он изготовлен, а от высоты и типа самого твердотопливного котла, который используется для обогрева помещения.
К примеру, для устройства с мощностью в 16 кВт, при высоте в 6 метров, нужно будет создать диаметр дымохода (а точнее его сечение) не менее, чем 20 на 20 см,
При высоте в 10 метров, сечение должно быть 150*150. Если применить круглый дымоход, то при наличии высоты в 7 метров, используется труба с диаметром в 20 см, а при высоте в 12, диаметр может быть равным 15 см.
Следует помнить, что высота дымохода для современного твердотопливного котла должна равняться не менее, чем 5 метрам, а лучше даже больше.
При недостатке высоты, будет плохая тяга – как следствие, дым будет выходить лишь частично, либо же вообще не будет выходить.
Слишком высокий дымоход также не приветствуется – это будет создавать эффект быстрого сгорания, что увеличит расход топлива.
Сводная таблица мощностей, высоты и сечения/диаметра
Что бы не ошибиться в расчетах, самым простым вариантом будет просмотреть инструкции и паспорт к котлу – в большинстве случаев, именно там можно обнаружить оптимальные характеристики дымохода, с которыми котел будет функционировать эффективно и без лишних затрат топлива.
Кроме того, если для твердотопливного котла, мощность которого равна 16 кВт, высоты в пределах 5-6 метров будет достаточно, то для более мощных агрегатов, скажем с мощностью в 32 кВт, в обязательном порядке нужно делать дымоход с минимальной высотой в 10-12 метров, с диаметром, или сечением в 20 см.
Для самых мощных устройств, чья мощность превышает значение в 45 кВт, высота должна равняться минимум 12 метрам (а лучше 14), а сечение должно быть не менее, чем 20 см (столько же по диаметру по круглым трубам).
Стоит учесть и такой нюанс – чем меньше диаметр или сечение, тем выше он должен быть.
Виды и краткое описание дымоходов
Устройства для выброса дымовых газов различаются на несколько видов по конструкции и типу исполнения:
- Кирпичные вертикальные каналы, встроенные во внутреннюю стену дома вместе с вентиляционными шахтами. Сюда же относятся новые виды встраиваемых каналов — керамические газоходы прямоугольного сечения.
- Дымоходы, пристроенные снаружи к стене дома. Также выполняются из красного керамического кирпича.
- Вертикальные металлические трубы, проходящие внутри здания с выходом на кровлю.
- Стальные трубы для отведения продуктов сгорания, расположенные снаружи коттеджа. Могут крепиться к стене или отдельно стоящей решетчатой мачте из металлопроката.
В домах, построенных из кирпича или блоков, каналы для вентиляции и удаления продуктов горения заблаговременно предусматриваются проектом. Чаще всего кирпичный дымоход для твердотопливных котлов устроен во внутренней стене здания, примыкающей к помещению топочной. В домах более старой постройки можно встретить газоходы, пристроенные к наружной стене и опирающиеся на отдельный фундамент.
Недостатки отводящих устройств из кирпича следующие:
- Внутренняя поверхность кирпичной кладки сплошь состоит из неровностей и шероховатостей, способствующих интенсивному отложению на них сажи от сжигания твердых видов топлива.
- Прямоугольная конструкция дымохода обладает худшими аэродинамическими характеристиками по сравнению с круглой и увеличивает сопротивление потоку газов, сила естественной тяги ниже.
- Кирпичная кладка, пристроенная снаружи дома, из-за разницы температур начинает отделяться от стены и между ними появляется трещина. Если пристройку выкладывали позже, чем шло основное строительство, то ширина трещины может быть еще больше из-за осадки фундамента.
- Конденсат, образовывающийся на стенках кладки, проникает в поры материала и под воздействием низких температур наружного воздуха разрушает его. Результат представлен на рисунке.
Вертикальная дымоходная труба из керамического кирпича вполне пригодна для подключения твердотопливного котла, так как она долговечна и хорошо гармонирует с экстерьером кирпичного особняка. Чтобы устранить присущие ей недостатки, надо доработать конструкцию газохода либо выполнить его правильно еще на этапе строительства, о чем будет сказано ниже.
Конструкция из двух стальных труб с прослойкой из утеплителя – это современный правильный дымоход. Он монтируется из отдельных секций длиной 1—2 м, имеющих небольшой вес, поэтому выполнить работу под силу даже одному человеку. Сделанная из нержавеющей стали внутренняя часть – гладкая, на ней не оседает сажа, а конденсат свободно стекает в нижнюю часть конструкции, откуда легко удаляется через специальный патрубок.
Одно из последних технических решений для удаления отработанных газов — металлический коаксиальный дымоход. Принцип его действия состоит в том, что через внутреннее сечение выходят продукты сгорания, а сквозь пространство между стенками в камеру сжигания поступает воздух с улицы. Подобные воздуховоды допускается применять совместно с отопительными агрегатами, в которых предусмотрена такая возможность. Как правило, это установки с принудительным нагнетанием воздуха и закрытой топкой. Чтобы в этом удостовериться, надо обязательно изучить технический паспорт на изделие.
Размеры
В процессе обустройства дымохода обязательно должна соблюдаться его оптимальная высота, от которой зависит надежная работа котла. Основные требования к этому показатели практически одинаковые для всех разновидностей труб.
Зависимость величины самотяги от температуры дымовых газов и высоты дымохода
Чтобы исключить попадание выхода дымохода в сектор ветрового подпора, где тяга очень слабая, необходимо от самой высшей точки конька дома провести линию под наклоном в 45° до земли. Это и будет неблагополучная зона.
Высота дымового канала
Если высота дымохода такова, что его выход попадает в этот промежуток, следует принять меры по ее увеличению на полметра выше обозначенной линии. По нормативам следует выдерживать угол 10°, чтобы высота дымоходной трубы в полной мере обеспечивала необходимую тягу, позволяющую твердотопливному котлу эффективно функционировать.
Разновидности дымоходов
Конструкции классифицируются в зависимости от материала, используемого для изготовления:
- кирпичные;
- керамические;
- стальные.
Рассмотрим особенности каждого варианта.
Кирпичные дымоходы
Такие конструкции стоят порядком дешевле своих более современных аналогов. Вместе с тем, труба их кирпича прекрасно выдерживает повышенные температуры дыма, а также прекрасно переносит случаи, когда сажа, скопившаяся на поверхности, возгорается.
Еще одной особенностью конструкции является внушительны вес. Для дымохода требуется соорудить прочный ЖБ/кирпичный фундамент, процедура монтажа требует специализированных навыков, из-за чего ее желательно поручить профессиональному каменщику. Поверхность стенок конструкции шероховата, так что на них скапливается сажа; это в сочетании с прямоугольным сечением создает порой серьезные трудности во время чистки.
Обратите внимание! Такой тип конструкции идеально подходит для котлов на твердом топливе, поскольку он может служить исключительно при высокотемпературном дымовом газе!
Также стоит отметить тот факт, что сегодня котлы пиролизного типа выделяют вместе с дымом вредный конденсат, который в скором времени разрушит стенки дымохода.
Конструкции из керамики
Дымоход для твердотопливного котла, изготовленный из керамики, может использоваться для любого из существующих котлов. Данный материал характеризуется повышенной прочностью и устойчивостью как к агрессивным средам (которые нередко сопровождают дым), так и к высоким температурам. Кроме того, это наиболее долговечная конструкция из всех, описанных в статье.
Существует градация керамических труб в зависимости от максимально допустимой температуры. Не будем углубляться в нее – это нам не нужно – отметим лишь, что для твердотопливного оборудования подойдут изделия с обозначением в 600-650°С.
Также важен факт вентиляции наружной части трубы – дело в том, что материал способен впитывать влагу. Сама поверхность гладкая и ровная, благодаря чему на ней не оседает сажа. Это, как известно, существенно упрощает процедуру чистки.

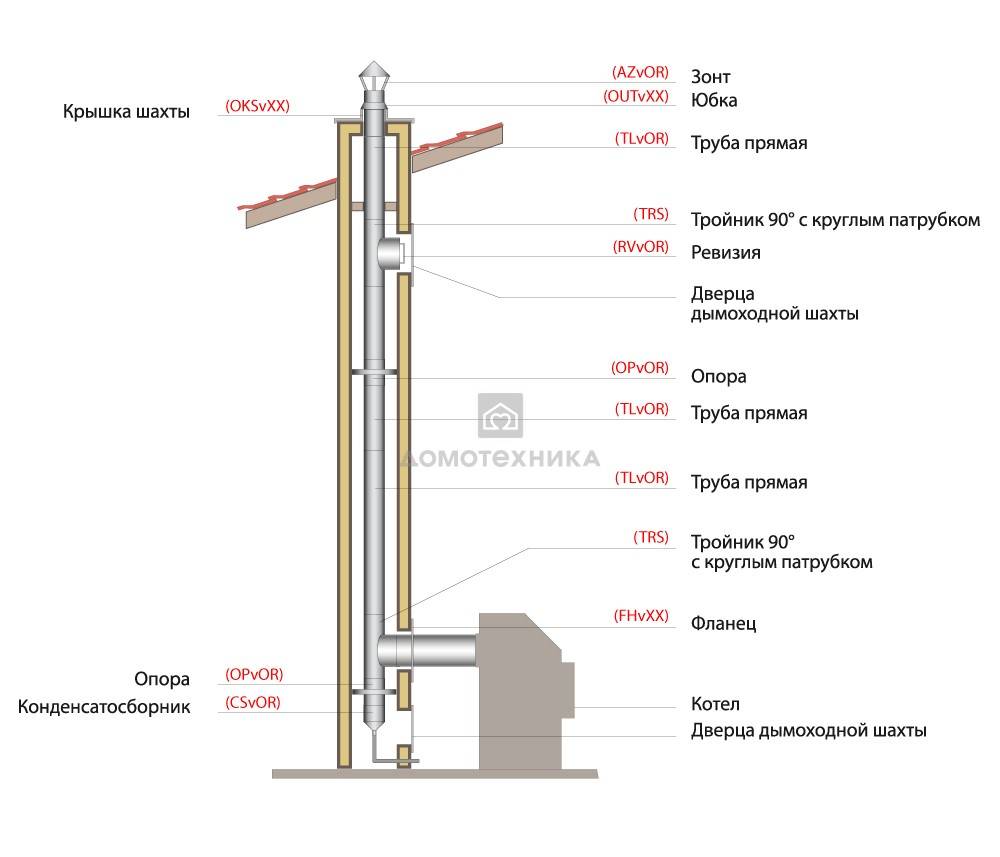

Структура подобных дымоходов
Для установки трубы зачастую оборудуют специальный канал вертикальной направленности, изготовленный из пустотелых кирпичей. К слову, этот канал может также являться частью общей вентиляционной системы, но не обязательно.
Чтобы защитить трубу от высокой температуры, следует ее утеплить, применяя для этого минеральную вату. Также данная мера позволит вам значительно повысить температуру газа, ведь если он охлаждается, то это, как известно, приводит к образованию конденсата и ухудшению вытяжки.
Также между стенками канала и трубой должен оставаться небольшой зазор, чтобы и утеплитель при работе вентилировался.
Обратите внимание! Сегодня рынок предлагает даже керамические дымоходы, «облаченные» в корпус из стали. Они отличаются тем, что не нуждаются в оборудовании специальных каналов и монтируются практически в любом месте, в открытом либо закрытом виде
Возможно вас так же заинтересует статья о принципах работы котлов на жидком топливе
Конструкции из стали
Стальные дымоходы тоже бывают разными, но вот для котлов на твердом топливе используются лишь те, при изготовлении которых была применена жаропрочная сталь примерно в 1 миллиметр толщиной. Такие конструкции характеризуются более высокой стоимостью по сравнению с предыдущими вариантами, и в то же время меньшим сроком эксплуатации.
Вместе с тем, устанавливать такие трубы быстрее и легче, им не нужен специальный канал, из-за чего в дальнейшем их можно ремонтировать. Вы легко сможете собрать его своими руками; более того, характеристики внутренней его поверхности такие же, как у керамического дымохода.
Требования к дымоотводящей конструкции

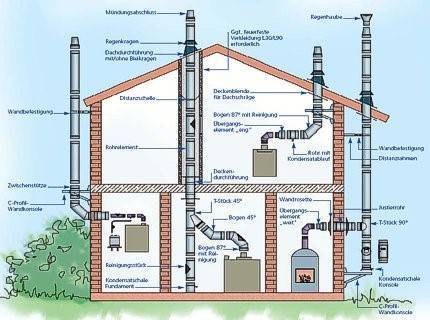

Рекомендованные варианты размещения дымохода
- Максимально допустимый уклон участков дымотводящей конструкции – 30 градусов.
- Длина ответвлений в стороны не может превышать 100 см.
- Дымоотводящая система должна быть сделана без уступов.
- Поперечные сечения исключаются.
- Максимальное количество колен — 3.
- Допустимый радиус закругления — не меньше диаметра используемой трубы для отведения дыма.
- На поворотах нужно установить ревизионный люк для сброса конденсационной жидкости и чистки системы.
- Если сооружается дымоход прямоугольной формы, ширина одной его стороны не должна превышать ширину второй в 2 раза, т.е. нельзя, чтобы изделие имело вытянутый вид.
- Внизу трубы нужно обустроить капельник и ревизию.
- Не допускаются даже несущественные прогибы элементов конструкции.
- При наращивании дымохода одно звено конструкции должно надеваться на второе минимум на 0,5 диаметра трубы.
- Наличие зазоров между элементами конструкции под запретом.
- В участках прохождения дымоходом перегородок и перекрытий не может быть никаких стыков.
- Соединение всех элементов системы должно быть как можно более плотным.
- Минимально допустимый наклон дымоотводящей трубы в направлении отопительного агрегата – 0,01 градуса.
- Внутренние стенки трубы должны быть максимально гладкими, наличие шероховатостей крайне нежелательно.
- Общая длина горизонтальных частей дымохода не может быть больше 300 см для строящихся домов и 600 см для возведенных зданий.
- Минимально допустимое расстояние между трубой и поверхностями из легко воспламеняющихся материалов – 250 мм, из негорючих – 50 мм.
В местах пересечения дымоходом перегородок и перекрытий нужно сделать качественную теплоизоляцию.
Отдельного внимания заслуживают требования к высоте дымоотводящей трубы по отношению к коньку кровельной конструкции. Так, дымоход нужно вывести за участок ветрового подпора и смонтировать на такой высоте:
- если горизонтальное отдаление от конька превышает 300 см – выше воображаемой линии, проложенной вниз от кровельного конька к горизонту под десятиградусным уклоном;
- если дымоход удален от конька на 150-300 см – на едином уровне с коньком;
- если горизонтальное отдаление не превышает 150 см – не ниже полуметра от конька кровли.
Дымоход должен возвышаться над прилегающим участком крыши минимум на 50 см. Если кровля плоская (совмещенная) этот показатель следует увеличить до 200 см.
| Расстояние от конька до дымохода, м | Высота дымохода для газового котла относительно конька, м |
|---|---|
| До 1,5 | 0,5 |
| 1,5-3 | вровень |
| >3 | проводим воображаемую линию под углом 10 градусов к горизонту вниз, вровень с этой линией |
Критерии выбора
Итак, нами уже определенно, по каким критериям надо выбирать дымоход. Но все же основной выбор будем проводить по чисто технической составляющей, то есть по тяге. Она обеспечит нормальное функционирование отопительного котла, качество его работы и эффективность сжигания топлива. Чем же конкретно отражается действие тяги?
Хотелось бы обратить внимание на тот факт, что внутри котла (топочной камеры) и дымохода сталкиваются две воздушные среды с разными температурами и с разным показателем давления. Горячие газы стремятся вверх, где они сталкиваются с холодным атмосферным воздухом. И чем разница температур будет больше, тем тяга будет меньше
Это законы физики, от которых никуда не деться
И чем разница температур будет больше, тем тяга будет меньше. Это законы физики, от которых никуда не деться.

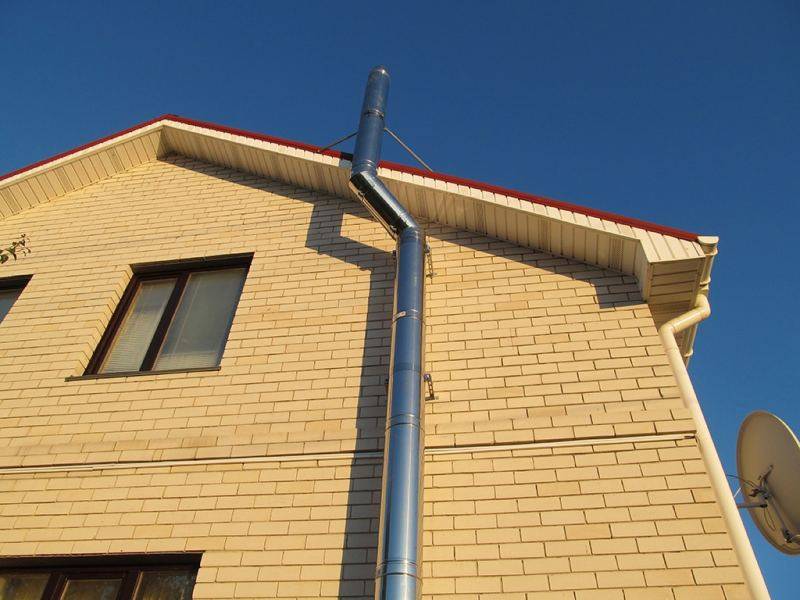

Дымоход из стальной трубы
Тяга – это скорость движения горячих газовых масс. И определять эту скорость надо не в дымоходе, а в камере сгорания топлива. Это важный момент. Поэтому на данный показатель будут влиять:
- Диаметр (сечение) дымохода для твердотопливного котла.
- Высота дымохода для твердотопливного котла.
- Количество отводов (колен).
К примеру, чтобы достичь максимального показателя тяги в котле, необходимо установить прямолинейную без изгибов трубу, которая будет сужаться к выходу. Поэтому еще на стадии проектирования отопительной системы и при выборе самого нагревательного агрегата, необходимо точно рассчитать, какой дымоход по размерам будет вами установлен.
Причины некачественной работы
Чисто визуально определить, что дымоход работает некачественно, можно по двух показателям.
- В самой трубе будет слышен гул. Не самая сложная проблема. В конструкции устройства обычно устанавливается заслонка (шибер), с помощью которой можно изменять сечение трубы. Чтобы гул исчез, вам придется экспериментальным путем найти необходимое сечение, уменьшая его или увеличивая.
- Если при растопке котла дым с угарными газами начнет поступать в помещение, то это результат низкой тяги. Это говорит о том, что неправильно был собран дымоход или его конструкция изначально была спроектирована неправильно. Здесь два выхода: все переделать заново или установить на трубе вытягивающий вентилятор. Когда дело касается кирпичного дымохода для твердотопливного котла, то разбирать его нет смысла, лучше воспользоваться вторым вариантом.

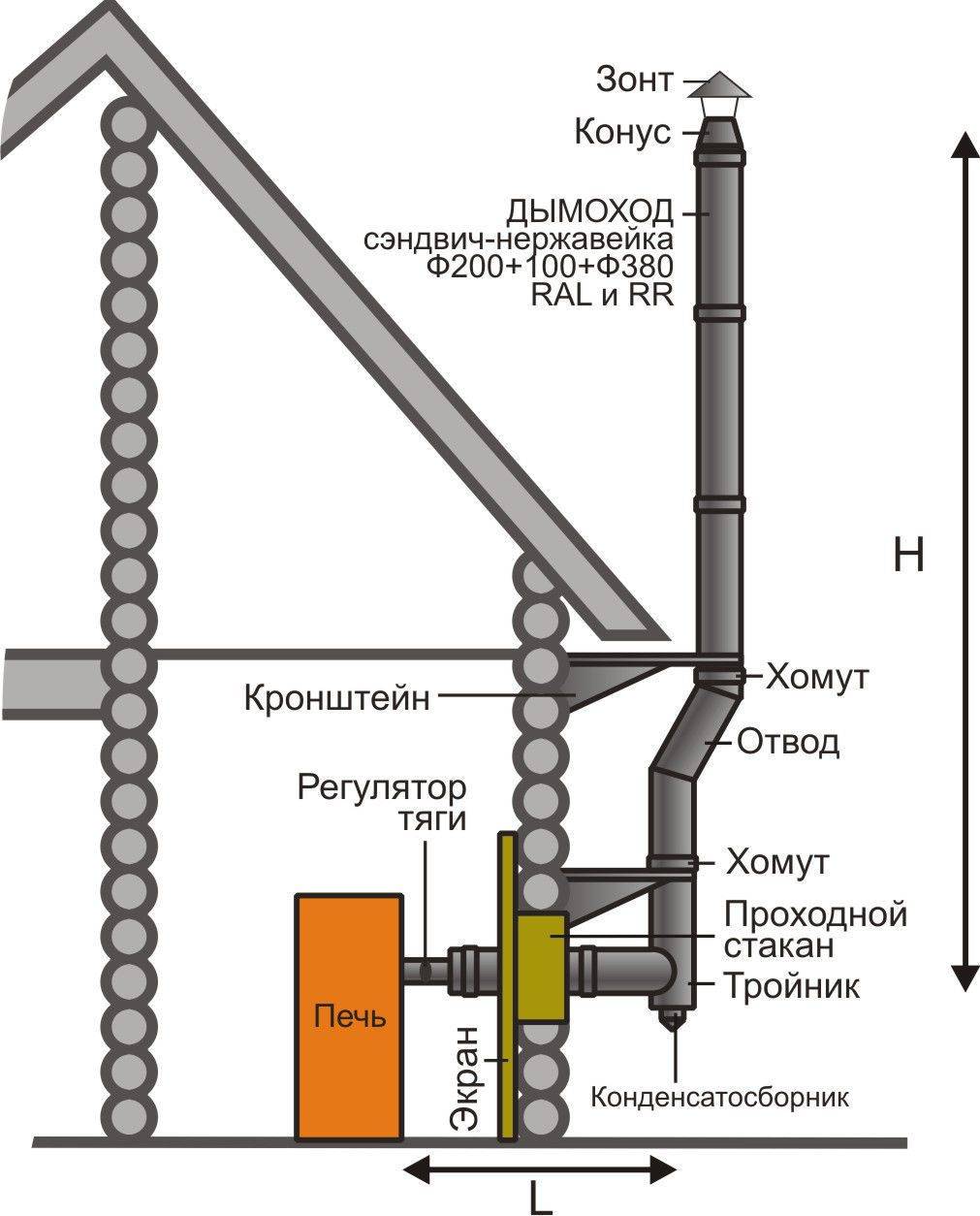

Схема установки дымохода
И еще один немаловажный момент, который влияет на тягу. По законам физики топочные и угарные газы из камеры сгорания движутся вверх по спирали. И чем выше их подъем, тем с большей скоростью они поднимаются. Поэтому оптимальная форма сечения дымохода – это круг или овал. В прямоугольных сечениях при движении газов образуются специфичные завихрения, особенно в углах конструкции. Именно они и снижают тягу
Поэтому при выборе дымоходной трубы для твердотопливного котла на это необходимо обратить внимание
Устройство подсоединения
Основные факторы выбора
Когда проводится расчет дымохода для твердотопливного котла необходимо учитывать несколько очень важных показателей.
- Температура угарных и топочных газов. Здесь приходиться учитывать материал, из которого дымоход будет сооружаться. Все дело в том, что у разных материалов есть свой температурный максимум, при котором газы могут проходить через трубу без сопротивления. При этом температура газов должна быть всегда меньше номинального показателя материала.
- Давление газов. Этот показатель зависит от конструкции дымохода и котла. Основная масса отопительных приборов рассчитана на естественный отвод, но сегодня все чаще производители стали предлагать модели, в которых установлены вентиляторы или турбины. При выборе второго варианта данный показатель будет являться основным.
- Образуется ли конденсат. Эта проблема самая неприятная. Если внутри дымохода будет образовываться конденсат от угарных газов, то такой прибор долго не прослужит. Особенно это касается обычных металлических и кирпичных конструкций. В настоящее время производители стали решать и эту проблему, предлагая трубы из керамики или нержавейки.
- Стойкость к процессам коррозии. Классификация материалов по данному критерию делиться на три группы. Так вот для твердотопливного котла подходят материалы из второй и третьей группы.
- Пожарная безопасность. В технической документации, которая поступает вместе с изделием, производитель обязательно ставить приоритеты, касающиеся расстояний от элементов конструкции здания. Особенно это касается легковоспламеняющихся материалов. Обычно указывается минимальное расстояние, которое необходимо придерживаться очень строго.
Керамические трубы
Зачем нужен дымоход
Вы можете посмотреть на фото дымоходов для твердотопливного котла или традиционных каминов с печками. Они, на самом деле, очень похожи, ведь имеют одно и то же предназначение – устранение продуктов горения во время работы отопительного котла.
Происходит это за счет тяги, которая создается из-за разницы в температурах и давлении воздуха, который находиться внутри отопительного котла и на улице.
В зимнее время года проблем с этим быть не должно, причем абсолютно никаких, ведь на улице будет очень низкая, в основном минусовая температура, а вот температура внутри котла может местами превышать 300 градусов Цельсия.
В случае с газовыми котлами мы получаем просто воздух без кислорода – углекислый газ, которым дышать мы не можем, но страшным он становится только в высоких концентрациях.
Он абсолютно прозрачен, не имеет особого запаха, а та часть что и присутствует, больше зависит от ароматических добавок, которые подмешивают в природный газ, чтоб его можно было вообще обнаружить.
Если в случае с газом дымоход является больше вентиляционным каналом, то в твердотопливном котле есть много веществ, которые выходят через дымоход, за пределы системы и дома.
Пробоины в дымоходе могут нести не только эстетическую угрозу, но и быть реально опасными для здоровья, ведь по нему, по сути, идет угарный газ, дым.
Правила установки дымохода для газовой колонки
Залогом безопасной работы газового водонагревателя является правильная вытяжная система. Для колонки используют дымоходы, которые выводят продукты сгорания в дымоотводный канал или непосредственно в атмосферу. Для вывода отработанных газов используют такие виды труб:
- гофрированная труба — легко монтируется, гибкость материала позволяет
вытягивать его до 2-3 м в длину, а также удлинять путем соединения нескольких отрезков гофры; - труба из алюминия — проста в монтаже, устойчива к воздействию конденсата, нуждается в дополнительной теплоизоляции;
- коаксиальные дымоходы — цена таких систем может быть уменьшена за счет возможности вывода трубы через стену. Это сокращает расход материала и затраты на монтаж. Главное преимущество такого дымохода в том, что в процессе работы всего оборудования не участвует воздух из помещения.

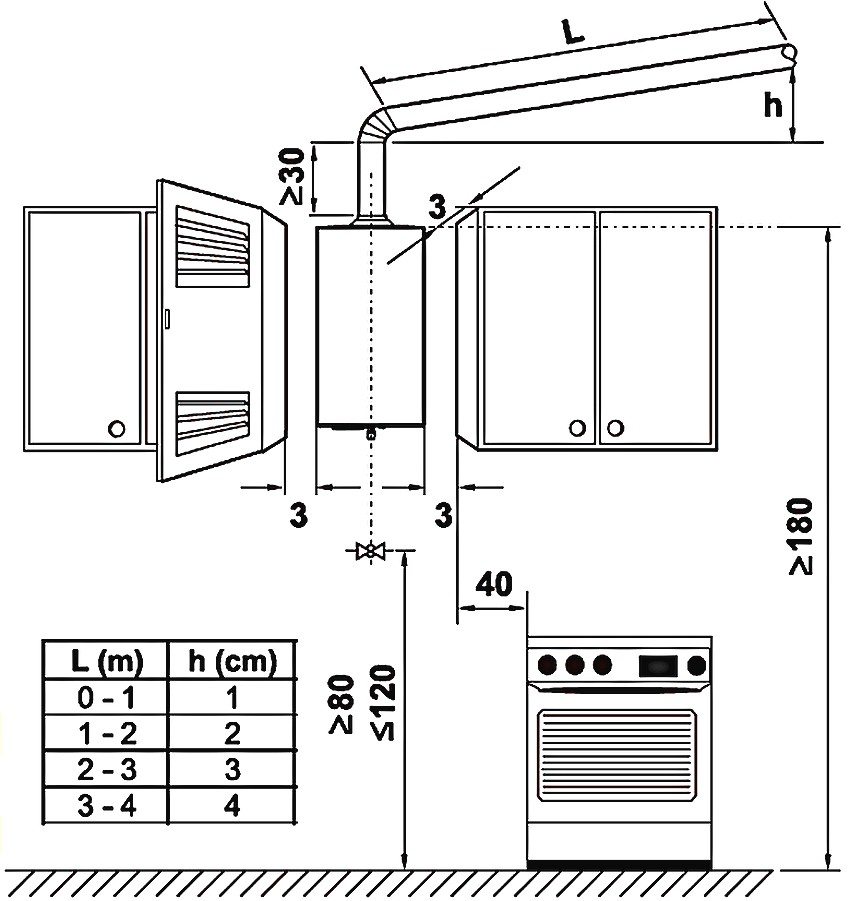

Рекомендации для установки газовой колонки
Основные требования к монтажу дымоотводных труб для газовых колонок:
- эксплуатация приборов запрещена без надежно зафиксированного в нем дымохода;
- тяга внутри системы дымоотвода должна быть постоянной;
- материал труб должен быть негорюч, устойчив к коррозии, действию конденсата и высоких температур;
- наружный участок дымоотвода должен иметь вертикальное расположение;
- конструкция должна быть герметична, чтобы избежать попадания угарного газа в помещение;
- вытяжная труба должна быть смонтирована в открытом месте для быстрого устранения неисправностей, если понадобится;
- дымоотводная труба должна располагаться выше уровня кровли как минимум на 0,5 м;
- категорически запрещено использовать для отвода продуктов горения вентиляционные системы, пространство между этажами, чердаки.
Правильный дымоход для твердотопливного котла своими руками
Сразу после монтажа твердотопливного котла следует начинать создание системы для выброса газа и дыма. Выполнение этой работы можно поручить наемным мастерам, но это будет стоить денег. Самостоятельный монтаж позволит не только сэкономить, но и полностью разобраться в устройстве дымохода, что полезно для его дальнейшей эксплуатации и обслуживания.
Заказать или сделать дымоход для твердотопливного котла своими руками — что выгоднее?
Ответ на этот вопрос не так очевиден, как кажется. По конструкции твердотопливные котлы имеют сходство с обычными печками. И может показаться, что устройство дымохода для него – простая задача. Не стоит поддаваться этому заблуждения. Для качественного отвода продуктов горения необходима продуманная, прочная и надежно выполненная конструкция. Пренебрежение этими правилами недопустимо, потому что от этого зависят жизни людей, живущих в помещении. Неплотная стыковка материалов или конструкционные ошибки ведут к проникновению внутрь опасного для здоровья угарного газа.
Поэтому при отсутствии навыков печного монтажа столь ответственную работу разумнее поручить профессионалу. При наличии опыта и уверенности в собственных силах можно провести монтаж своими руками. Однако расчет дымоходов для твердотопливного котла лучше заказывать в профильной организации.

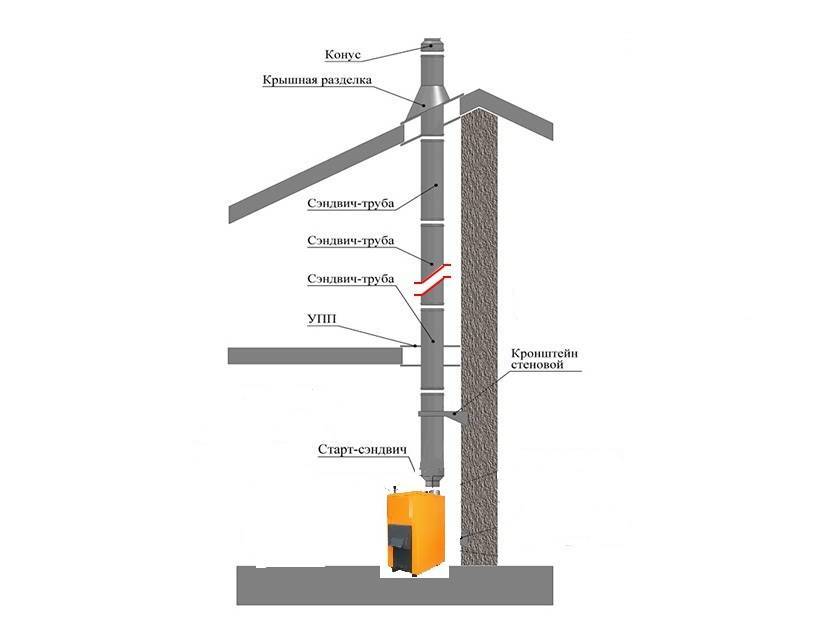

Устройство дымохода
Независимо от применяемого для монтажа материала, все дымоходы для твёрдотопливных котлов конструктивно схожи. Система дымоудаления состоит из одинаковых функциональных компонентов:
- Дымоход. Цилиндрический или прямоугольный участок, через который из котла выводятся продукты горения. Должен изготавливаться из прочного и устойчивого к нагреву материала.
- Сборник конденсата. Из курса физики все помнят, что разогретый воздух при соприкосновении с холодной поверхностью образуется на ней конденсат – небольшие скопления влаги. Чтобы капли воды не стекали в котел, дымоход нужно оборудовать средством для их удаления из системы. Сборник конденсата оборудуется в нижней его части, который не контактирует с котлом напрямую, а соединяется через тройник.
- Шибер – заслона для прекращения подачи воздуха в систему из котла. Шибер необходим для экономной работы — чтобы после прекращения работы котла блокировался выход теплого воздуха во внешнюю среду.
Это типовая дымоотводная схема. При работе с конкретными материалами она может иметь небольшие отличия и дополнения. К примеру, стальные дымоотводы оснащают компенсатором линейной деформации. Он отвечает за герметичность и надежность системы, потому что постоянные циклы нагрева и охлаждения ведут к расшатыванию дымохода. Это снижает плотность состыковки компонентов.
Правила монтажа
- Пожаробезопасность должна быть самым главным ориентиром работы при возведении дымоотводной конструкции для твёрдотопливного котла. Расстояние от стен дымохода до других поверхностей должно быть не меньше 38 см. При строительстве дымохода внутреннего типа нужно предельно внимательно изолировать места, в которых он проходит сквозь перекрытия.
- Стенки не должны быть уже 10 см, включая изоляцию.
- Высота напрямую влияет на эффективность выведения газов и силу тяги в дымоотводной системе. Нужно, чтобы верхняя точка дымохода находилась на расстоянии не меньше метра относительно кровли.
- Точный расчет площади внутреннего сечения. Надо, чтобы эта величина оставалась постоянной на всем протяжении дымоотвода во избежание снижения КПД.
- Максимальная длина горизонтальных участков в системе – 1 м.
- Конструкция обязательно должна иметь сборник конденсата и дверки для технического обслуживания.
Как рассчитать диаметр дымохода для твердотопливного котла
Правильный дымоход для твердотопливного котла своими руками Как сделать дымоход для твердотопливного котла своими руками. Виды дымоходов для твердотопливного котла. Устройство дымохода и особенности монтажа.
Зачем утеплять дымоходную трубу
Нагретые дымовые газы охлаждаются в процессе прохождения по трубе, но по пути они разогревают стенки дымохода. От того, как быстро нагреваются стенки, прямо пропорционально зависит тяга котла. В случае уменьшения тяги дым идет по наименьшему сопротивлению, т.е. поступает обратно. Чтобы этого не произошло, необходимо как следует позаботиться об утеплении дымохода.
Дополнительным фактором в пользу утепления является и такое понятие, как время преодоления момента появления конденсата. То есть время, которое затрачивается на прогрев канала внутри трубы. Оно напрямую зависит от материала, из которого сделана труба.
Так, кирпичный дымоход прогревается за 20-30 минут, а стальной за 2-5 минут.
В связи с тем, что нагретый дымоход находится в постоянном контакте с атмосферным холодным воздухом, в дымоходном канале начинает образовываться конденсат. Смешиваясь с углекислым газом конденсат образует сильный кислотный раствор, который и впитывается в стенки дымоходного канала, разрушая его.
В дымоходе из кирпича конденсат впитывается в кирпичную кладку, что приводит к ее промерзанию. Остывшая ночью кирпичная труба с утра снова разогревается. Такие перепады температур приводят к ее разрушению.
Чтобы предотвратить разрушение, дымоход утепляется легкими негорючими материалами:
- базальтовыми минераловатными плитами;
- минеральной ватой;
- стекловатой.
Утепление дымохода не только обеспечит сохранение тепла на более продолжительное время, но и продлит срок службы дымовой трубы.
Что нужно знать об отопительном котле на сжиженном газе: выгоды перехода на СУГ, перевод обычного котла на сжиженный газ, способы хранения топлива.
Как подобрать газовый котел по его основным параметрам: мощность, тип горелки, наличие регулировок, производитель, количество контуров. За подробностями перейдите сюда.
Расчет потребления газа, необходимого для отопление дома https://teplius.ru/kotly/gazovye/opisanie/rashod-gaza-dlya-obogreva-doma.html
Сборка своими руками
- Одностенная труба и сэндвич делают соединением «труба в трубу». Дополнительные хомуты в местах соединения не потребуются.
- При использовании нержавеющей стали, сборку следует делать по конденсату. Тогда смолянистые отложения и конденсат будет собираться в конденсатотводе.
- Тройник и ревизия собираются по дыму, дальше, по конденсату соединяются тройник и вертикальные элементы.
- Когда выполняется гильзовка канала, надо делать небольшой промежуток между стенками трубы и канала (40 мм). Зазор даётся на расширение металла, которое появляется во время нагревания и вентилируется сам канал.
- В жёстком соединении сэндвича используются заклёпки или саморезы.
Крепление:
- В одностенном канал крепление через 1,5 м по вертикали.
- В сендвич-канале, не имеющей опорной стенки, использовать на каждый элемент по одному креплению.
- Под ревизию используется напольная или настенная опора.
- Внешний канал высотой в 1,5 м над крышей, укрепляется скобой подрастяшки.
Пошаговое руководство:
- Все работы ведутся согласно положению СНиП.
- На основании инструкций выбирается сечение дымоотвода.
- Высоту выбираем рекомендованную производителем (не меньше 5 м.).
- Горизонтальный участок дымоотвода не более 100 см.
- Учитываем конструкцию дымоотвода и незабываем об его дальнейшем обслуживании (чистка, отвод конденсата).
- Подключаем дымоотвод к котлу с твёрдым топливом, используя термостойкий герметик.
- Собираем все части канала, как описано выше.
- Крепим канал предназначенными материалами.
- Далее, проходим через перекрытия и стену, согласно нормам и правилам пожарной безопасности.
- Теперь переходим к верхней части дымоотвода. Если вариант с гильзовкой кирпичного канала, одеваем элемент его окончания. А в случае с кровлей из битумной черепицы, надо установить искрогаситель. В нашем варианте, с твердотопливным котлом ставим грибок.
- Переходим к испытанию дымоотвода. Убираем все легковоспламеняющиеся и горючие вещества. Удаляем защитную плёнку с канала и его элементов. Открываем заслонку, отвечающую за тягу.
Подключение к котлу:
- Дымоходный выход и части дымохода соединяются при помощи термостойкого герметика, место соприкосновения уплотняются также им.
- Если диаметры труб не совпадают, следует поставить переходник, он обеспечит плотность стыка.
