Подбор дымохода онлайн
Выше мы уже упомянули модульную дымоходную систему из нержавеющей стали, хотя некоторые посетители сайта могут сказать, что мы заранее сузили спектр возможных вариантов. Действительно, в принципе, можно подобрать дымоход для печи, камина, газового или иного котла другого типа – керамического, из обычной (черной) стали и так далее
Здесь мы не будем уделять внимание этой теме, поскольку в других материалах сайта обосновано, что в подавляющем большинстве случаев оптимальным вариантом будет дымоходная система из нержавейки. Она надежна, долговечна, легко монтируется, имеет малый вес и стоит недорого
Поэтому сразу предлагаем выбрать её. Соответственно, на первом этапе остается подобрать дымоход из нержавеющей стали определенной марки, с определенной толщиной стенок, с конкретным теплоизолятором (для сэндвич труб), формой и площадью сечения, необходимым температурным режимом эксплуатации, кислотостойкостью и так далее. Как мы уже говорили, делать это следует на основании типа и параметров отопительного прибора – вида используемого топлива, температуры выводимых продуктов горения, мощности. Все эти вопросы можно решить в режиме телефонной консультации: Сообщите менеджерам компании Феникс тип и параметры твердотопливного или иного котла, чтобы очень быстро получить ответ, какую марку (компания производит модули из четырех марок нержавеющей стали), какую толщину стенок и какой теплоизолятор рекомендуется использовать.
На втором этапе (привязка к конкретному объекту) подобрать дымоход в режиме телефонного разговора сложнее, но во многих случаях это также возможно. В первую очередь это возможно в самых простых случаях, когда труба должна пойти от печи вертикально на крышу или только с одним поворотом от горизонтального вывода из газового котла. Если же дымоходная система должна огибать препятствия (например, балки), проходить через стены, перекрытия из горючих материалов и тому подобное, то одного телефонного разговора будет недостаточно. Но в любом случае получить конкретные рекомендации по комплектации можно оперативно. Для этого следует подъехать к нам в офис или прислать по электронной почте план-схему планировки дома или бани.
Требуется подобрать дымоход для печи, котла, камина, бани? В любом случае обратитесь к менеджерам компании Феникс. Все или большинство вопросов мы сможем решить в оперативном режиме. Если же возникнет необходимость часть из них решать на месте, то мы пришлем или посоветуем специалиста. После этого точно подобранный и качественно изготовленный дымоход вы сможете купить в нашей компании по оптимальной цене.
Требования к дымоотводящей конструкции

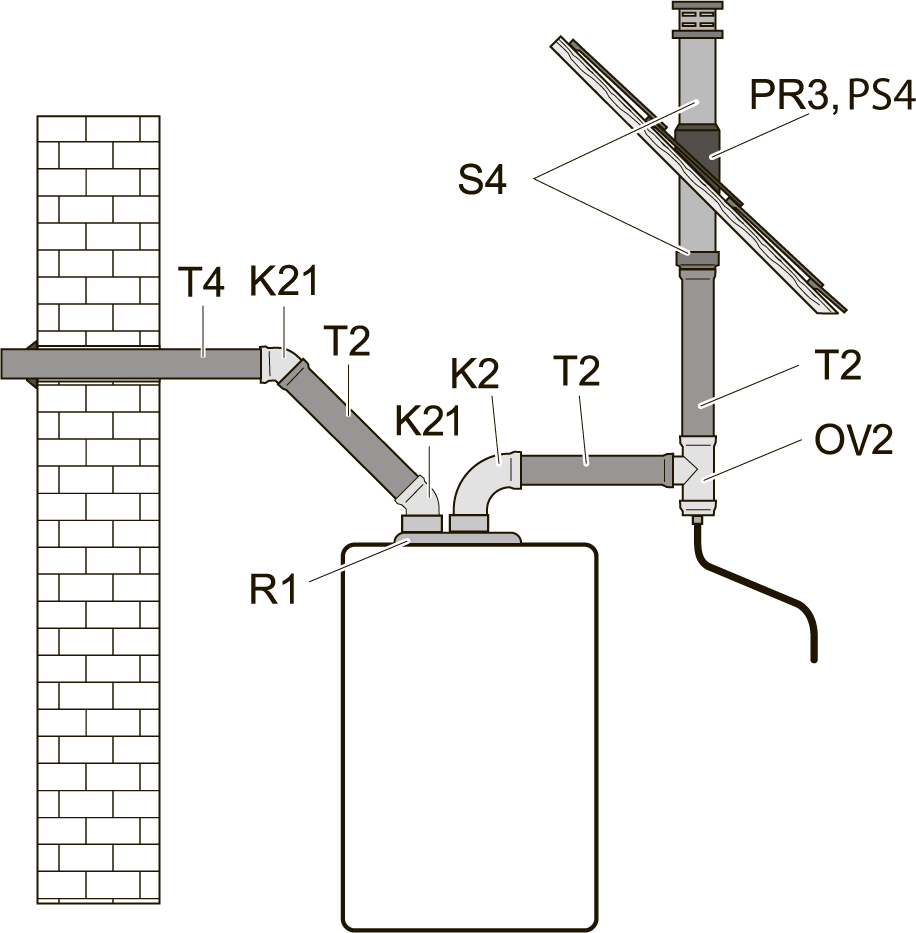

Рекомендованные варианты размещения дымохода
- Максимально допустимый уклон участков дымотводящей конструкции – 30 градусов.
- Длина ответвлений в стороны не может превышать 100 см.
- Дымоотводящая система должна быть сделана без уступов.
- Поперечные сечения исключаются.
- Максимальное количество колен — 3.
- Допустимый радиус закругления — не меньше диаметра используемой трубы для отведения дыма.
- На поворотах нужно установить ревизионный люк для сброса конденсационной жидкости и чистки системы.
- Если сооружается дымоход прямоугольной формы, ширина одной его стороны не должна превышать ширину второй в 2 раза, т.е. нельзя, чтобы изделие имело вытянутый вид.
- Внизу трубы нужно обустроить капельник и ревизию.
- Не допускаются даже несущественные прогибы элементов конструкции.
- При наращивании дымохода одно звено конструкции должно надеваться на второе минимум на 0,5 диаметра трубы.
- Наличие зазоров между элементами конструкции под запретом.
- В участках прохождения дымоходом перегородок и перекрытий не может быть никаких стыков.
- Соединение всех элементов системы должно быть как можно более плотным.
- Минимально допустимый наклон дымоотводящей трубы в направлении отопительного агрегата – 0,01 градуса.
- Внутренние стенки трубы должны быть максимально гладкими, наличие шероховатостей крайне нежелательно.
- Общая длина горизонтальных частей дымохода не может быть больше 300 см для строящихся домов и 600 см для возведенных зданий.
- Минимально допустимое расстояние между трубой и поверхностями из легко воспламеняющихся материалов – 250 мм, из негорючих – 50 мм.
В местах пересечения дымоходом перегородок и перекрытий нужно сделать качественную теплоизоляцию.
Отдельного внимания заслуживают требования к высоте дымоотводящей трубы по отношению к коньку кровельной конструкции. Так, дымоход нужно вывести за участок ветрового подпора и смонтировать на такой высоте:
- если горизонтальное отдаление от конька превышает 300 см – выше воображаемой линии, проложенной вниз от кровельного конька к горизонту под десятиградусным уклоном;
- если дымоход удален от конька на 150-300 см – на едином уровне с коньком;
- если горизонтальное отдаление не превышает 150 см – не ниже полуметра от конька кровли.
Дымоход должен возвышаться над прилегающим участком крыши минимум на 50 см. Если кровля плоская (совмещенная) этот показатель следует увеличить до 200 см.
| Расстояние от конька до дымохода, м | Высота дымохода для газового котла относительно конька, м |
|---|---|
| До 1,5 | 0,5 |
| 1,5-3 | вровень |
| >3 | проводим воображаемую линию под углом 10 градусов к горизонту вниз, вровень с этой линией |
Инструкция по установке
Устройство дымохода для газового котла подразумевает выполнение очень трудоемкой работы.
В первую очередь следует правильно собрать конструктивные элементы трубы. Если дымоход будет проходить через конструкцию дома, необходимо в этих местах установить специальные проходные элементы.
Монтаж сэндвич трубы
Устройство сэндвич-трубы для дымохода
Вам понадобятся следующие инструменты:
- металлический фартук, грибок, футляр, колено;
- металлические трубы;
- гофрированный металлический рукав;
- гильзы;
- адаптеры, тройники;
- отвертка;
- теплоизоляционный негорючий материал и термостойкий герметик.
Вне зависимости от места установки, строительство дымохода будет осуществляться в следующей последовательности:
- подготовка трубы дымохода;
- сборка деталей;
- крепление собранной конструкции к газовому котлу, фиксация ее на рабочей поверхности;
- изоляция и качественная обработка стыков и соединений.
Видеоинструкция по устройству сэндвич дымохода «Вулкан» из нержавеющей стали
Вывод дымовой трубы через стену
Если труба дымовая труба расположена вне котельной, установку газового котла необходимо начинать с вырезания в стене дымового отверстия, подходящего размера.
Расположение в стене отверстия будет зависеть от месторасположения котла.
После того, как вы сделаете разметку на стене, желательно еще раз все перепроверить, после чего можно приступать к созданию проема:
- в готовый проем выводится часть трубы и обязательно изолируется;
- один конец присоединяется к патрубку отопительного котла, а другой конец наращивается путем последовательного прикрепления звеньев;
- к стене труба крепится кронштейнами, расстояние между которыми должно составлять 1-2 м;
- когда вся конструкция трубы достигнет нужной высоты, на ее конце устанавливается конусный наконечник, обеспечивающий защиту дымохода от попадания внутрь посторонних предметов.
Как вывести дымовую трубу через крышу
Схема крепления трубы к крыше из профнастила
Монтаж дымохода в специальном помещении (котельной) следует начинать с вырезания отверстия нужного диаметра в потолке и крыше частного дома. Когда проем будет готов, к краю трубы присоединяется патрубок газового котла и другие важные составляющие.
Опорный специальный кронштейн крепит к стене трубу. При дальнейшем наращивании трубы кронштейны монтируют через каждые 2,5-3,5 м., дополнительно усиливая их стенными хомутами.
Участок, где дымоходная труба проходит через потолок, необходимо оснастить проходным патрубком. Место, где труба проходит через кровлю, в обязательном порядке должно быть оборудовано подкрышным листом. Наружная часть трубы оборудуется конусообразным наконечником и фартуком.
Когда все работы будут выполнены, необходимо тщательно изолировать все соединения и стыки. Проем в крыше дополнительно можно закрыть негорючей теплоизоляцией.
Строительство кирпичной дымовой трубы и с выводом через кровлю
https://www.youtube.com/watch?v=ekHIp5o3XLs
Этапность произведения расчётов
Расчёт диаметра дымохода для газового котла производится в несколько этапов, подробней ознакомиться с которыми вы можете в представленной ниже таблице:
Выполнение монтажа и разметки
Расчёт диаметра дымохода для твёрдотопливного котла или газового оборудования производится до выполнения любых монтажных и установочных работ.
Разметку необходимо наносить только согласно предварительно составленной инструкции или чертежу. Также узнать о том. Какой размер сечения должен быть у дымохода, можно узнать их технической документации прилагающейся к отопительному котлу.
Также разметка поверхностей наносится согласно учету таких критериев как высота и габариты системы.
К внутренней части конструкции относится кровельный пирог и различные перекрытия. Внешние – это наружные стены и дымоходная система коаксиального типа.
Расчёт дымохода для твёрдотопливного котла должен правильным образом отобразиться на этапе выполнения резки. Наверняка у вас появиться необходимость в выполнении прорезей и создании различных проёмов в стенах и перекрытиях дома.
Размеры дымохода для газового котла подобранные правильно, позволяют различным элементам и фурнитуре легко соединяться и стыковаться между собой.
Таким образом переходник или иначе- адаптер, должен соединяться с патрубком. Также любая конструкция состоит из таких элементов как ревизии и тройники. Пространство между перекрытиями дополняется специальными патрубками, а все стыки и соединения усиливаются и закрепляются хомутами, шаг которых равен около двух метров.
Для дополнительной фиксации конструкция также усиливается кронштейнами, расстояние между которыми не должно быть больше четырёх метров.
Цена на установку и сборку дымоходной системы достаточно высокая, так как в работке необходимо учитывать массу нюансов, правил.
На последнем этапе, закрепить правильность сборки и произведения расчётов нужно произведя изоляцию. Для этого выбирайте только огнеупорные, экологичные материалы.
Что следует учесть
Не зная, какой диаметр дымохода для твёрдотопливного котла вам выбрать, предварительно необходимо ознакомиться с основными требованиями к таким вытяжным системам и обязательно учесть их в дальнейшем:
- За основу берутся требования, правила указанные и расписанные в СНиПах;
- Дымоходная система в обязательном порядке должна иметь свой индивидуальный канал, посредством которого будут отводиться все продукты горения, распада. При необходимости к нему можно одновременно подключить сразу несколько устройств. Расстояние между ними при этом не должно быть меньше 75 сантиметров;
- Трубы должны обладать безупречной герметичность. Газ не должен проходить через небольшие отверстия и попадать в помещение. Именно поэтому использование дымохода из кирпича для газового оборудования недопустимо;
- Выбранный материал должен хорошо переносить регулярное воздействие влаги (конденсата), который образуется в результате резкого перепада температур, особенно в зимнее время года;
- Система должна иметь идеально гладкую поверхность внутренних стенок, с минимальным количеством шероховатостей и неровностей. Лучшее сечение – это округлое.
Произведение утепления, позволяет снизить количество конденсата
Определение диаметра дымоходных труб
Из каких элементов состоит стандартная утеплённая установка
Как собрать и соединить между собой трубы
Инструкция, которая берётся за основу всеми профессионалами, говорит о том, что канал должен иметь сечение равное отводящей газы трубе. Если сечение выходного элемента имеет диаметр равный 17 сантиметрам, значит, и сама труба должна иметь аналогичный размер.
Для произведения расчётов используем универсальную формулу:
- Число K равно числовому значению от 0,02 до 0,03;
- Числовое значение показателя Q (производительность) можно найти в технической документации, прилагающейся к котельному оборудованию;
- H – это высота дымоходной системы.
Виды материалов
По данному критерию дымоходы могут быть:
- Кирпичными.
- Керамическими.
- Стальными.
- Комбинационными.
Кирпичный вариант сегодня считается архаизмом. Его крайне сложно и дорого сооружать и обслуживать.
А самой востребованной конструкцией сегодня является «сэндвич». Её плюсы таковы:
- Мощная стойкость к агрессивным факторам и механическим воздействиям.
- Простая структура. В конструкцию входят две трубы разного диаметра. Одна помещается во вторую. Зазор между ними заполняется базальтовой ватой. По сути это тот же коаксиальный вариант.
В частных домах сегодня нередко ставят керамические модели. Они популярны за счёт своих сильных сторон:
- Надёжность.
- Простота устройства.
- Лёгкость монтажа.
- Приемлемые ценники.
Данный дымоход состоит из керамической трубы, покрытой теплоизоляцией (чаще всего – минеральной ватой) и помещённой в короб из керамзитобетона.
Шахта дымохода из огнеупорного кирпича
Такая конструкция популярна, так как главными достоинствами являются дешевизна, хорошая прочность материала и термостойкость. К тому же такой дымоход не сложно ремонтировать.
ВАЖНО! На трубе всегда ставят так называемый дефлектор. Это крышка, колпак, который не дает осадкам попадать в жерло трубы
Из недостатков самыми главными являются гигроскопичность кирпича, тяжесть самой конструкции (это значит, необходимо будет устанавливать дополнительный фундамент), и сложность при монтаже.

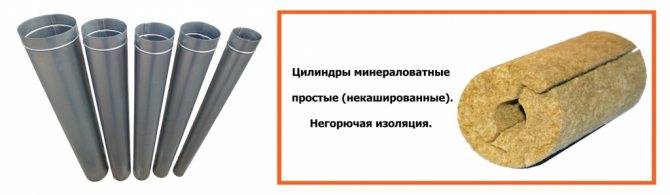

Оцинкованная труба для газового котла
На данный момент на рынке газового оборудования круглая оцинкованная труба самая оптимальная конструкция, так как она очень устойчива и легко переносит механические нагрузки.
Строение по типу «Сэндвич» – одну тубу вставляют в другую, в качестве прокладки используют базальтовую вату.

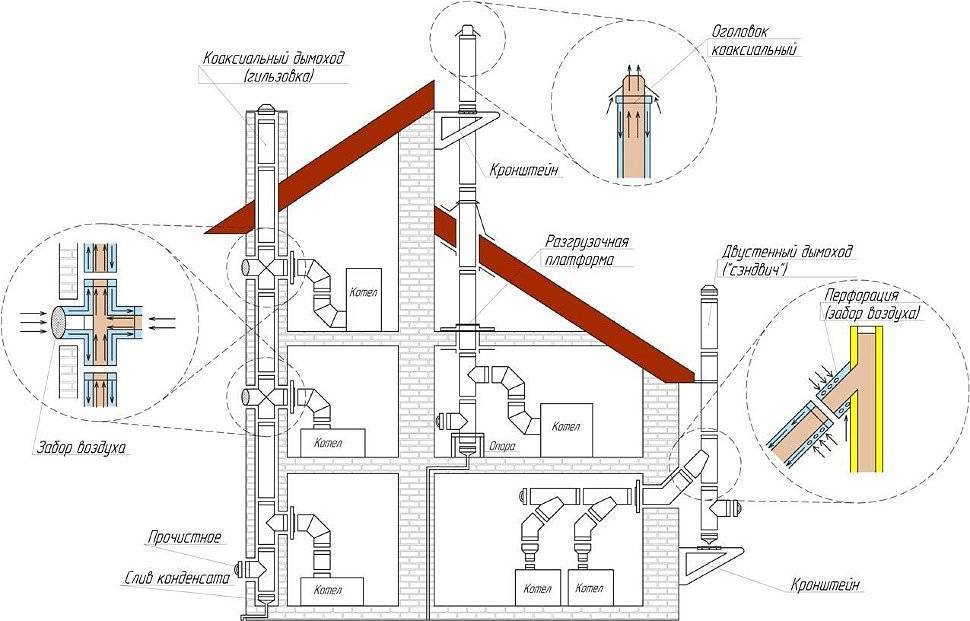

Коаксиальный дымоход для газового котла
Современный вариант с отличными эксплуатационными характеристиками и презентабельным дизайном. Изготавливается по схеме «труба в трубе». Предназначен для использования с газовыми котлами, камера сгорания которых выполнена по закрытому типу. В подобного рода оборудовании забор воздуха для горения газа забирается с улицы, а не из отапливаемой комнаты.
Подача воздуха осуществляется посредством внешней трубы, проложенной через наружную стену строения. Дым с примесями выводится сквозь внутреннюю трубу. Подобное устройство выгодно и тем, что оно исключает необходимость монтажа дополнительной вентиляционной системы.
Помимо этого, специфическая форма коаксиального дымохода исключает возможность образования конденсата на его стенках, что имеет особенно важное значение в отопительных системах, функционирующих на газовом топливе
Дымоотводный канал из керамического материала
Такой дымоход является составной конструкцией, включающей в себя:
- Дымоотводный канал из керамического материала.
- Прослойка утеплителя или воздушное пространство.
- Керамзитобетонная внешняя поверхность.
Такая непростая конструкция объясняется несколькими причинами. Во-первых, труба дымохода слишком хрупкая, чтобы оставлять ее незащищенной.
Керамическая труба всегда располагается внутри какого-либо твердого блока
Во-вторых, керамика обладает высокой теплопроводностью, в связи с этим она нуждается в надежной изоляции. Внутренняя труба круглого сечения имеет гладкую поверхность, в то время как на наружной – допускаются шероховатости, не влияющие на целостность изделия.
Обычно такие дымоходы выпускаются длиной от 0,35 до 1 м, в зависимости от производителя. Соединение внутренней и внешней труб происходит посредством замка, который представляет собой утончение по внешнему размеру с одного конца и расширение внутренней трубы с другой стороны.
Керамзитобетонная наружная поверхность выполнена из квадратной формы с круглым отверстием внутри. К тому же в этом изделии предусмотрено место для утеплителя, который удерживается за счет металлических перемычек. В то же время они фиксируются на наружной поверхности и делают надежной крепление для этой трубы.
Варианты монтажа дымоотводов
Существует несколько способов установки дымохода, каждый из которых имеет свои преимущества и недостатки. В частности, дымоход может быть установлен снаружи либо внутри помещения.
варианты монтажа дымохода
Внутреннее исполнение
Перед тем как установить внутренний дымоход, под ним необходимо монтировать фундамент. В самом начале необходимо отметить место его расположения – он должен проходить через перекрытие и кровлю. После проведения замеров делают проемы и подсоединяют патрубок котла к дымоходу. Необходимо закрепить кронштейн на листе из стали и нарастить при необходимости трубу. Оцинкованный лист стали монтируют у перекрытия, предварительно сделав отверстия по размеру трубы. Стыки закрепляют с помощью хомутов.
Устройство наружной конструкции
Если дымоход необходимо вынести за пределы дома, то в стене проделывают отверстие по размерам трубы с расчетом на изоляцию. В отверстие устанавливают первую деталь дымохода и закрепляют ее изоляцией. Далее присоединяют наружные элементы, которые должны располагаться вертикально. Труба закрепляется с помощью кронштейнов – в конце монтируются крепления трубы к патрубку котла. Все стыки герметизируются.
Установка коаксиального дымоотвода
Особенностью данного дымоотвода является двойная система: одна его часть выводит продукты горения наружу, а другая – снабжает грелку воздухом. Такая структура позволяет обойтись без дополнительной вентиляции. Коаксиальные дымоотводы подходят для закрытых камер сгорания – они монтируются на пол или стену.
Как правильно монтировать дымоход
Установка дымоходов для газовых котлов должна проходить исключительно при соблюдении все мер пожарной безопасности и норм строительства, допускающих монтаж такого оборудования. В противном случае возникает не только риск поломки системы, но и опасность возгорания.
В качестве материала для изготовления котла правильнее будет воспользоваться теми элементами, степень горючести которых является минимальной, а показатели огнеупорности, напротив, максимальными
Делать это следует для того, чтобы стенки конструкции были способны стойко переносить воздействие высокой температуры.
Важно, чтобы дымовая труба была ровной, то есть без каких-либо изгибов и сужений.
Чтобы продукты сгорания в процессе работы котла не попали внутрь помещения, крайне необходимо обеспечить всем стыкам дымохода надежную герметизацию.
Всю конструкцию следует проверять на наличие каких бы то ни было изъянов заранее, то есть до начала работы.
Поверхность изнутри трубы не должна иметь неровностей и шероховатостей.
Наибольшее число колен трубы, допустимых при монтаже – три, об этом стоит помнить.. Правильнее всего оборудовать такой дымоход, который будет иметь овальную, квадратную или цилиндрическую форму
Правильнее всего оборудовать такой дымоход, который будет иметь овальную, квадратную или цилиндрическую форму.
Кроме того, особенно важно предотвратить потенциальное появление в системе конденсата и обеспечить ей должную защиту от продуктов сгорания. Именно эти выделения зачастую являются основной причиной порчи трубы дымохода
Установка дымоходов для газовых котлов должна проходить с учетом следующих советов по монтажу:
максимальный наклон частей дымохода не должен превышать показатель в 30°, а уклон по направлению к функционирующему котлу – как минимум 0,01°;
для того чтобы оставить возможность периодически чистить оборудование и удалять изнутри системы конденсат, на участках дымохода с поворотами требуется оборудовать специальным люком;
во время установки крайне важно продумать то, как будут располагаться капельник, а также ревизии;
заслонки или стабилизаторы тяги – обязательный элемент конструкции;
если предполагается расположение трубы на не отапливаемом участке ли на улице, то правильным решением будет оснастить ее качественной теплоизоляцией;
необходимо следить за тем, чтобы при соединении функциональных элементов трубы между ними не возникало зазоров и щелей;
плотность всех стыков должна быть максимальной для того, чтобы конструкция не подверглась разгерметизации;
лучше всего расположить трубу строго вертикально, при наличии горизонтальных частей их длина не должна превышать от трех до шести метров;
утеплителем может выступать привычная всем минеральная вата, которую впоследствии рекомендуется укрыть кирпичным слоем.
Как уже говорилось выше, трубу важно оборудовать так, чтобы иметь доступ к ее внутренним частям для проведения своевременной чистки
При несоответствии некоторым строительным нормам инспекционные службы могут признать всю систему дымохода не пригодной к эксплуатации, поэтому при отсутствии должного опыта работы и сомнениях в собственных силах эту работу будет лучше доверить профессиональным мастерам. Для качественной установки к тому же рекомендуется изучить различные фото образцов дымохода и посмотреть видео по их правильному монтажу.
