Особенности конструкции дымохода для печи буржуйка

Особенности ухода за дымоходом

В первую очередь, хороший уход за трубой вывода дыма от буржуйки обеспечивает безопасность людей и имущества в помещении

Дает он и не менее важное свойство – хорошую теплоотдачу от дымохода и тягу. А для того, чтобы дымоход верой и правдой прослужил весь отведенный ему срок, не реже одного раза в полгода нужно проводить визуальный осмотр дымоотводной трубы. На металле не должно быть следов горения, коррозии, он не должен прогорать, трескаться или ржаветь

На металле не должно быть следов горения, коррозии, он не должен прогорать, трескаться или ржаветь.

Наличие одного из этих дефектов – сигнал о необходимости срочно заменить поврежденный участок: сквозь щели в помещение будет поступать дым, что, как минимум, негативно скажется на состоянии здоровья находящихся в нем людей. Кроме того, прогорая и трескаясь в определенных местах, металл дымохода может дать слабину, и вся труба вскоре просто рухнет.

Способы ухода за дымоходом

Как и любой другой дымоход, дымоход для печи буржуйки накапливает на внутренней поверхности пепел и сажу. Толстый слой такого налета ухудшает тягу, утяжеляет всю конструкцию и мешает нормальному отводу дыма. Не реже одного раз в год трубу дымохода нужно очищать от скопившейся в ней сажи, но с одним условием: мобильная конструкция не имеет той прочности, которая свойственна дымоотводам каминов или стационарных печей, а значит, механические методы очистки не подойдут. Действительно, про чистку металлической щеткой, ершом, а уж тем более про ядро лучше забыть.

Народные методы очистки тут как раз пригодятся – можно воспользоваться методом очистки дымоотвода картофельной шкуркой. Оригинальный, но опасный способ повышения температуры до предельной, чтобы сажа сгорела и вылетела наружу, использовать категорически запрещается: высокие температуры не только способствуют скорому износу тонкого металла, но и могут легко спровоцировать возникновение пожара. Лучшим способом ухода за трубой станет применение химических препаратов, которые нужно наносить на горящие дрова. Состав таких препаратов безопасен для человека, но представляет собой настоящую угрозу для сажи.

Буржуйка – оптимальный вариант для тех, кому нужна переносная и удобная печь

А единственная проблема – сооружение дымохода – проблемой уже не является! Оказывается, что сделать качественный и эффективный дымоход для буржуйки совсем легко, важно лишь следовать технологии. Готовый дымоотвод не требует к себе повышенного внимания, лишь регулярной, но редкой заботы, за которую отплатит годами хорошей работы!

Из чего можно сделать дымоход

Чтобы пользоваться буржуйкой, понадобится позаботиться об отведении дыма. Для этого предстоит соорудить дымоход, подобрав оптимальный материал.

Для проведения работ можно пригласить специалистов, а можно все сделать своими силами – тем более, что объем работ невелик.

Виды труб для дымохода

Для изготовления трубопровода для отведения дыма используют различные материалы. Изначально, в зависимости от материала изготовления, существует 2 варианта:

1. Взять готовые трубы, изготовленные на заводе;
2. Изготовить трубы из листов нержавейки или другого листового металла.

Самый дешевый способ – самостоятельно изготовить трубы

Здесь несомненное преимущество заключается в том, что труба будет нужного диаметра, что особенно важно для самодельных печек-буржуек

Для дымохода буржуйки можно самостоятельно изготовить не только обычные трубы, но и двойные – сэндвич-трубы. Для этого понадобится 2 трубы разного диаметра и жаропрочный утеплитель

Второе преимущество самодельных труб – стоимость. Для их изготовления можно использовать подручный материал, или приобрести металлические листы толщиной от 0,6 мм. А лучше в 1 мм.

Причем, можно сделать и утепленную трубу для дымохода, изготовив для этого из листов 2 трубы различного диаметра. Или же взять готовые металлические разного диаметра.

Помимо самостоятельного изготовления труб для дымохода, можно остановиться на более простом и быстром варианте – купить готовые трубы из нужного материала. Среди материалов наиболее распространены следующие:

Помимо таких вариантов рынок предлагает много других изделий. Так, можно встретить трубы из жаропрочного стекла, из которых вполне можно соорудить экзотический дымоход. Но это делают крайне редко – нужна сноровка для установки и соединения отдельных элементов конструкции между собой.

Для буржуйки нецелесообразно покупать дорогостоящие трубы. Чтобы изготовить дымоход достаточно купить металлические жаропрочные трубы и переходники для монтажа всей конструкции

Правильная труба для буржуйки

Чтобы сделать дымоход для буржуйки, не обязательно своими руками сооружать трубы из металлических листов. Для этого понадобится определенная сноровка и время. Ведь листы сначала нужно будет свернуть в трубку нужного диаметра, а затем плотно закрепить шов, используя заклепки и жаропрочный герметик. Гораздо проще и быстрее купить нужные изделия, произведенные на заводе.

Для сборки всей конструкции дымохода и плотного крепления ее отдельных составляющих нужно использовать жаропрочный герметик, который способен выдержать температуру от 1000 градусов по Цельсию

Что касается материала, то брать дешевые асбестоцементные трубы для этих целей не стоит – этот материал не выдержит, если температура в процессе топки поднимется выше 300 градусов Цельсия. Да и сама труба довольно тяжелая. Также она будет поглощать конденсат. А проделать отверстие для прочистки от сажи или удаления конденсата будет проблематично.

Из кирпича делать дымоход для буржуйки – неоправданно большие расходы. Во-первых, редко кто из домашних мастеров умеет делать правильную кладку. А во-вторых, это громоздкая конструкция, требующая дополнительно усилить фундамент. Буржуйка же – это временное отопительное оборудование.

Оптимально взять металлические трубы из нержавейки, а лучше, из легированной стали. Конструкция из такого материала способна прослужить в качестве дымохода 7-10 лет. Это при условии, что трубы достаточной толщины – 6-10 мм и более. Да и качество сборки всех элементов системы, выводящей дым, играет важную роль.

Еще одно несомненное преимущество металлических труб – их легкость. Небольшой вес позволяет в одиночку выполнить все работы по сооружению дымохода для буржуйки.

Галерея изображений Фото из Кирпич – хороший материал для дымохода, но только не для буржуйки. Эта печка требует более простой и легкой конструкции для удаления дыма

Выбирая между асбестоцементной и металлической трубой следует отдать предпочтение последней – легированный металл способен прослужить около 10 лет

Длина дымохода и материал труб будет зависеть от типа топлива, которое предположительно будет сжигаться в топке. Если это отработанное масло, но об асбестовых трубах следует забыть

Для буржуйки, установленной в жилом помещении, следует особенно тщательно сооружать дымоход, следуя всем правилам безопасности

Кирпич для дымохода

Металлическая труба

Буржуйки на отработанном масле

Дымоход для буржуйки в помещении

Определившись с материалом будущего дымохода, можно приступать к покупке всех комплектующих и сооружению правильной и работоспособной конструкции.

Особенности «буржуйного» дымохода

Дымоход в буржуйке состоит из двух частей:

• теплообменной;
• газовыводящей.

Выводящая труба со временем практически не изменялась. Раньше к буржуйке напрямую подсоединяли обыкновенную металлическую трубу, которая выходила на улицу. Сейчас используют определённые материалы, а дымоход подключают либо после заслонки, перекрывающей выход после окончания горения, либо к дымоотводящему каналу.

Внутри корпуса размещается теплообменная часть трубы. Как усовершенствованный и пожаробезопасный вариант конструкции, в буржуйках устанавливают коленный дымоход. Форму его теплообменных элементов и их расположение определяют вид печи и конструкция дымохода. Вытянутые в горизонтальной плоскости печи оборудуются «дымовой камерой» или «колпаком». В таких конструкциях отработанные газы через отверстие в боковой стенке попадают в этот отдел, увеличивая тем самым теплоотдачу буржуйки, и только после этого «вылетают в трубу».

Печи, вытянутые по вертикали, имеют более сложное устройство дымохода. В них используется та же коленная система, в которой для увеличения теплоотдачи используются наряду с коленными ещё и спиральные каналы. Такая конструкция задерживает дым и продлевает жизнь печи.

Расчёт основных параметров дымохода

До выполнения работ по изготовлению дымохода важно точно определить диаметр выходной трубы для печи-буржуйки. От правильности выполнения расчётов зависит коэффициент полезного действия отопительного устройства, а также расход топлива

Например, для буржуйки с объёмом топки, составляющим 50 литров, потребуется для вывода дыма труба с внутренним диаметром 135 мм. Объём топки можно вычислить путём выполнения замеров её размеров или узнать из технического паспорта, в котором это значение указывается производителем продукции.

Если дымоход печи-буржуйки предназначен не только для отвода продуктов горения, но и для повышения температуры в помещении, при выполнении расчётов целесообразно предусмотреть установку нескольких колен. Каждый участок должен располагаться под наклоном и иметь длину не более одного метра.

Если дымоход выводится через крышу, важно предусмотреть возвышение верхней части дымовой магистрали над её уровнем крыши на 0,5–1 м. Если дымоход выводится на расстоянии до 50 см от конька, его делают выше кровли на 50 см, в противном случае он может располагаться на уровне конька или даже ниже

Если дымоход выводится на расстоянии до 50 см от конька, его делают выше кровли на 50 см, в противном случае он может располагаться на уровне конька или даже ниже

Выполняя расчёт конфигурации дымохода, учтите, что расстояние от печи до первого поворота трубы должно превышать 1 метр. Это позволит дыму беспрепятственно покидать топку, а не скапливаться внутри помещения.

Соблюдение расстояния не менее 1 м от буржуйки до изгиба трубы обеспечит нормальный отвод дыма

По результатам выполненных расчётов легко составить схему подключения или эскиз с указанием размеров труб.

Составленная схема поможет рассчитать потребность в материалах и самостоятельно собрать дымоход

Изготовление дымохода

Соорудить трубу для буржуйки своими руками так же, как и изготовить саму печь, совсем не трудно. Дымоход для буржуйки — это один из основных ее элементов. Поскольку печь данного вида — переносная, то кирпичный дымоотвод не подойдет. Но в случае, если вы собираетесь сделать кирпичный экран для буржуйки своими руками, дымоотвод может быть тоже кирпичным. Но это из разряда исключений. В целом же используется, в основном, два варианта: металлическая или асбестоцементная труба.

В пользу выбора металлической трубы можно указать то, что это материал легкий и удобный в работе и эксплуатации. Из-за ограничений по температуре, асбестоцементная труба может быть установлена исключительно в верхней части дымохода, так как материал выдерживает температуру до 300 градусов по Цельсию. В верхней части трубы дым, как раз, остынет до необходимого уровня.

Когда дымоход для буржуйки изготавливается своими руками, необходимо учитывать тот факт, что его конструкция, во-первых, должна быть небольшого размера, и, во-вторых, должна быть разборной. В целом, дымоотвод должен быть выведен через крышу из помещения по самому короткому пути, и должен состоять из двух элементов, соединенных в межкровельном пространстве или на чердаке. Данное условие желательно выполнить, потому что металлические конструкции со временем прогорают и подлежат замене или ремонту; а это проще сделать с частью устройства, чем снимать целый дымоотвод.

Итак, для того, чтобы изготовить дымоход своими руками, потребуются:

• металлические трубы диаметром 16 см., которые будут основой дымохода;
• тройник такого же диаметра, на одном ответвлении снабженный заглушкой (может понадобиться для подключения трубы отвода);
• несколько колен для стыков: одно размером 10х12 см., другие — 16х120 см. (для простоты прокладки и разворачивания дымоотвода);
• так называемый «гриб» размером 20 см., используемый в качестве защитной крышки на конец дымоотводной трубы;
• герметик или асбестовый шнур для скрепления швов;
• материалы-теплоизоляторы;
• битумная смола.

В условиях отсутствия металлической трубы можно изготовить ее из металлического листа, согнув его и скрепив аппаратом для сварки. Для этого процесса понадобятся: болгарка, молоток, киянка, клещи и рулетка. Если лист очень тонкий, для разрезания можно воспользоваться специальными ножницами.

Замеряются расстояния фрагментов трубы (желательно заранее рассчитать размеры и диаметр или воспользоваться готовыми чертежами) и отрезаются необходимые части. При «сворачивании» листа металла необходимо учитывать диаметры различных элементов дымохода.

Возведение септика и запуск канализации

Расчёты и установка автономной канализации

Схематическое устройство уровней септика из бетонных колец

Перед началом строительства “бетонной” канализации и септика в частности, необходимо произвести инженерно-конструкторские расчёты (это нужно делать при выборе любого типа автономной канализации). Обычно это делается ещё на стадии планировки самого коттеджа – сделать это можно своими руками. Стоит учесть, что вызов ассенизатора и ассенизаторские услуги при такой системе канализации не потребуются – она без откачки. На данном этапе стоит учесть следующие условия:

1. расположение самого септика от жилого дома должно составлять не менее 5 метров;
2. расположение септика от скважин и колодца должно составлять не менее 30 метров;
3. установка производится на самом высоком месте участка, расположенном с некоторым уклоном (это поможет избежать стока туда талых вод после зимнего периода);
4. канализационные трубы всегда располагаются либо под минимально возможным углом, либо под углом в 45°, что позволит избежать скопления фекальных масс и других нечистот в одном месте канализационной трубы (это, кстати, является одной из главных причин разрыва труб и их протекания – отзывы людей, пользующихся септиком без откачки, это подтверждают).

Если возможности расположить трубы ровно либо под углом в 45° нет, придётся монтировать мини-отстойники на угловых закруглениях.

Технология установки очистного сооружения:

1. строительство начинается с приобретения самих бетонных колец, которых должно быть ровно 9, на каждые 3 кольца – по одному люку (лучше немного переплатить и купить “вечные” чугунные люки);
2. необходимо вырыть три ямы, диаметр которых будет больше диаметра кольца максимум на 5%-7% (для стандартных колец вырываются ямы, имеющие глубину в 3 метра и размеры – 2,8 метра);
3. на двух первых ямах делают бетонные “подушки”;

   Люки лучше предпочесть классические – чугунные

4. кольца поднимаются при помощи подъёмного крана (в этом случае без специальной строительной техники никак не обойтись – придётся арендовать, примерная стоимость аренды небольшого крана – около 4000 рублей за 2 часа работы, так что сильно тратиться не придётся) и вставляются одно на другое по 3 штуки в каждую яму (недостатки в виде аренды крана окупятся с лихвой);
5. щели между стыками колец с грунтом лучше не засыпать землёй (хотя в крайнем случае можно использовать и такой вариант), а заполняются жидким стеклом – для большой устойчивости и полной герметизации.

Деление септика на очистные ступени

Когда бетонные кольца установлены, каждые три кольца стоящие отдельно считаются уже очистными камерами. Камеры делят на 2 ступени, одна из которых собирает твёрдые включения сточных вод, а вторая предназначена для накопления, фильтрации и последующего сброса в грунт фекальных масс (вторая камера и позволяет считаться такой канализационной системе “бессточной”, не требующей откачки). Главное здесь – это соблюсти высоту переливного отверстия, через которое жидкость и фекальная масса будут переливаться из верхней камеры в нижнюю, достигая дна.

Можно дать маленький совет: в переливную камеру можно вставить и обычный “тройник”, который используется в централизованных канализационных разводках. В этом случае вода будет поступать вниз, а наиболее крупные частицы станут оседать в первой камере, что значительно увеличит эффективность автоматического слива нечистот в грунт (процесс будет происходить гораздо быстрее, если говорить простым языком).

Септик из колец

На дне третьего колодца устанавливается фильтр, который обычно можно соорудить, используя обычный щебень или гравийный песок. Если вода будет поступать не прямо в почву, а в водоём, то в качестве фильтра можно использовать водоросли или специальные бактерии – это называется активной биологической очисткой. Впрочем, допускать стёк канализационных вод в водоём всё же не стоит: об окружающей среде нужно заботиться, а не загрязнять её. Установку канализационных труб нужно осуществлять так, чтобы движение вод из одного резервуара в другой было абсолютно беспрепятственным. Для этого нужно учитывать следующее:

• в первый колодец (тот, который с бетонной “подушкой”) подводят трубу под небольшим углом;
• Вытекание сточных вод из дома

  труба, которая соединяет третий колодец со вторым (в третьем цементная подушка уже отсутствует) также должна быть ниже по уровню, нежели предыдущая переливная камера на 20 сантиметров.

20 сантиметров – это постоянная величина понижения уровня для любых типов канализационных систем, независимо от их фактического размера!

Требования к гаражным дымоходам

Особые требования к выполнению монтажных работ и эксплуатации дымоходов в гаражных помещениях связаны с необходимостью обеспечения пожарной безопасности.

Рядом с печкой не должны располагаться легковоспламеняющиеся жидкости

Осуществляя подключение и испытание дымохода гаражной буржуйки, обратите внимание на следующие моменты:

1. Эффективное функционирование естественной вентиляции или наличие в гаражном помещении системы принудительной подачи воздуха. Это необходимо для бесперебойного сжигания топлива в буржуйке, для горения которого воздух должен поступать в топку через приоткрытое поддувало.
2. Отсутствие рядом с дымоходом и корпусом отопительного устройства предметов, склонных воспламенению. Следует исключить возможность возгорания в результате повышения температуры при испытаниях и дальнейшей эксплуатации печи.
3. Расположение мест хранения легковоспламеняющихся жидкостей, топлива и масел. Они должны находиться на достаточном расстоянии от печки-буржуйки.

Соблюдение этих несложных рекомендаций позволит избежать пожароопасных ситуаций, обеспечить личную безопасность и, находясь в гараже, получить удовольствие от работы в тёплом помещении.

Видео: дымоход и вентиляция в гараже

Инструменты

Понадобятся только режущие инструменты: болгарка, лобзик, нож. Все работы проводятся вручную и особых приспособлений не требуют.

Схема монтажа

Существует несколько типов дымоходов, в индивидуальном порядке подбирается наиболее подходящий тип конструкции.

Способы монтажа

В системе важно учесть сбор конденсата, поэтому обязательно наличие заглушки, конденсатоотводчика и емкости для сбора конденсата. Если буржуйка будет установлена через стену от трубопровода, находящегося на улице, то целесообразным будет вывести дымоход через окно, чтобы не пришлось подготавливать отверстие для трубопровода в потолочном перекрытии

Если буржуйка будет установлена через стену от трубопровода, находящегося на улице, то целесообразным будет вывести дымоход через окно, чтобы не пришлось подготавливать отверстие для трубопровода в потолочном перекрытии.

Наружная часть дымохода утепляется при помощи теплоизоляции, покрывается защитным материалом. На конец трубы устанавливается грибок, который защитит дымоход от мусора, дождя, различных мелких животных и инородных предметов.

Подготовка перекрытия

Дымоходная труба для буржуйки чаще всего устанавливается таким образом, что она проходит через потолочное перекрытие, поэтому перед началом установки и фиксации конструкции трубопровода необходимо сделать отверстие для него в потолке: при помощи лобзика или другого режущего инструмента, имеющее диаметр подходящий для прохода в него стакана для колена внутреннего дымохода.

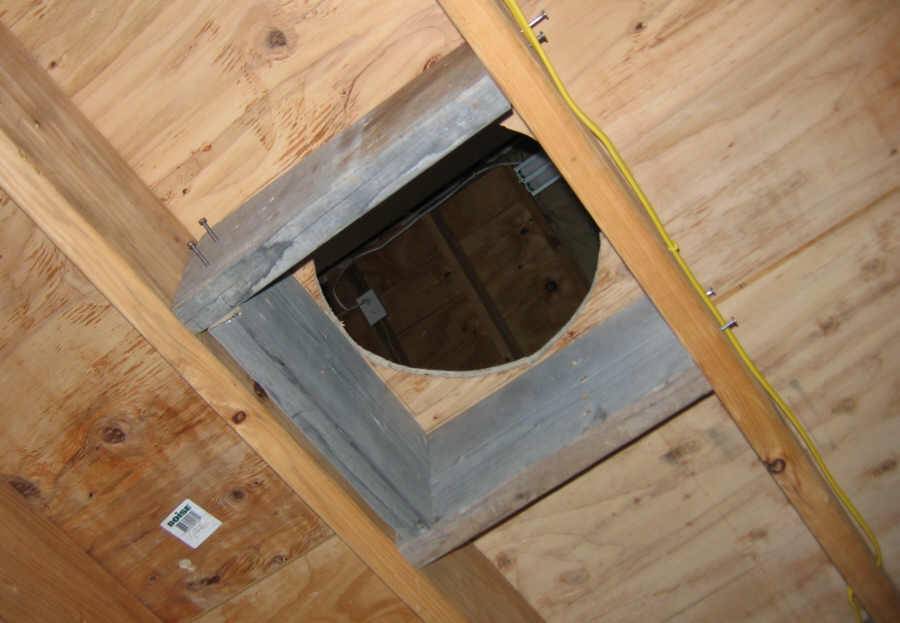

Пример отверстия для трубы дымохода

Проходной стакан

Проходной стакан устанавливается в отверстие до того, как будет собираться дымоход для печи буржуйки. Диаметр стакана следует выбирать соответственно диаметру внутренней трубы, хотя иногда стык производят до прохода дымохода через потолочное перекрытие

Следует понимать, что важно крепко закреплять стакан – он служит фиксатором. Но кроме него трубопроводу нужно прикрепить и к поверхности стены

При неправильном монтаже могут быть такие последствия

Если в перекрытии есть легко возгораемые материалы, утеплитель или деревянные детали, то необходимо их убрать, чтобы они не соприкасались с проходным стаканом.

После того как труба была вставлена, всё это нужно загерметизировать огнеупорным материалом, например жаростойким герметиком или специальной огнеупорной ватой.

Следующие этапы работ на фото:

Герметизация

Вывод трубы на крышу

Работы на крыше

На последнем этапе нужно поставить на трубу дефлектор

Советы при работе

• Трубы, используемые в конструкции располагаются исключительно в вертикальном положении, для их фиксации лучше всего использовать специальные кронштейны, с размерами, соответствующими коленям системы. В целях экономии изготовить кронштейны можно самостоятельно, используя металлический уголок.
• Все соединения нужно обрабатывать герметиком, чтобы не оставалось отверстий через которые может выходить дым в воздух помещения. На рынке существует большой выбор герметиков которые подойдут для заделки швов трубопровода для выхода дыма:

1. Высокотемпературные герметики;
2. Термостойкие герметики;
3. Жаростойкие герметики;
4. Жаропрочные герметики;

Высокотемпературные и термостойкие герметики используются для герметизации мест, которые достигают температуры в 350 градусов Цельсия. Так как дымоход для печки буржуйки нагревается до более высоких температур, эти виды герметиков подойдут только для деталей вне системы трубопровода.

Жаропрочные и жаростойкие полимеры выдерживают огромные температуры, вплоть до 1500 градусов по Цельсию – они наиболее подходящий выбор для дымохода буржуйки.

Подключение дымохода к буржуйке

Дымоход, выходящий из буржуйки, именуемый внутренним, стыкуется с уличным, внешним трубопроводом, на чердаке или в подкровельной части крыши. Началом внутреннего дымохода является отрезок выходящий из печного патрубка, который стыкуется коленом до потолочного перекрытия.

При установке внутреннего дымохода, важно правильно подключить трубу к патрубку буржуйки – так как если неправильно это сделать, возможен выход дыма в воздух помещения, что сделает невозможным правильное функционирование отопительной системы. Мнение эксперта

Мнение эксперта

Павел Круглов

Печник с 25-летним стажем

Подсоединяется дымоход к буржуйке при помощи термостойкого уплотнителя и специального хомута

Важно сделать полностью герметичную конструкцию, так как любой прорыв газов может привести к отравлению находящихся внутри помещения

Дымоход подключенный к буржуйке

Используемые материалы

Поскольку мы рассматриваем буржуйки из металла, то и отвод продуктов горения следует организовывать с помощью стальных утепленных труб. Кирпичные дымоходы малопригодны для подобных печек – из-за шероховатости стенок сажа накапливается довольно быстро, кладка разрушается от замерзающего конденсата.

Дымоход металлической печки рекомендуется делать из таких материалов:

• участок газохода, подключаемый к буржуйке внутри помещения, — из нержавеющей трубы с толщиной стенки не менее 0,8 мм;
• проход сквозь стены и перекрытия, уличная часть – из утепленных сэндвич труб;
• допускается изготавливать дымоотвод своими руками из черных тонкостенных труб с последующим утеплением.

При использовании тонкостенных труб (3—4 мм) черного металла участки газохода придется герметично сваривать. Для утепления купите базальтовое волокно в виде плит с такими параметрами:

• плотность – не менее 80 кг/м³;
• максимальная рабочая температура – 600 °С;
• толщина – не менее 40 мм.

Обычная железная труба утепляется в обязательном порядке

Расчет и подбор материалов дымохода буржуйки выполняется следующим образом:

1. Минимальный диаметр канала равен сечению патрубка, выходящего из печки.
2. Расчет диаметра для самодельных отопителей: объем камеры сгорания, выраженный в литрах, умножается на коэффициент 2,7, но не меньше Ø100 мм.
3. Высота трубы принимается равной 5 м, считая от колосниковой решетки отопителя.
4. Если оголовок попадает в подветренную зону крыши, газоход удлиняется до высоты, показанной на схеме.
5. Протяженность дымоотвода определяется с учетом всех поворотов и обходов кровельного свеса.

Для прокладки на даче через стену или перекрытие, сделанное из горючих материалов, нужно изготовить узлы прохода – противопожарные разделки. Понадобится оцинкованная сталь толщиной 0,8—1 мм и огнестойкий утеплитель – каменная вата.

Виды труб для дымохода

Для изготовления трубопровода для отведения дыма используют различные материалы.

Изначально, в зависимости от материала изготовления, существует 2 варианта:

1. Взять готовые трубы, изготовленные на заводе;
2. Изготовить трубы из листов нержавейки или другого листового металла.

https://www.youtube.com/watch?v=qt-N4MB7Zek

Самый дешевый способ – самостоятельно изготовить трубы

Здесь несомненное преимущество заключается в том, что труба будет нужного диаметра, что особенно важно для самодельных печек-буржуек

Второе преимущество самодельных труб – стоимость. Для их изготовления можно использовать подручный материал, или приобрести металлические листы толщиной от 0,6 мм. А лучше в 1 мм.

Элементарный вариант сборки дымохода для буржуйки предполагает использование готовых стальных труб и углового элемента. Из них собирают дымовой канал и приваривают к самодельной печке:

1. К вершине печки, сооруженной из отслужившего газового баллона, приваривают патрубок. Внутренний диаметр патрубка должен быть равен наружному диаметру устанавливаемой в него трубы
2. Согласно проектным размерам собирают дымовой канал. В сборке используется труба 108 мм и угловой патрубок, составляющие в примере соединяются сваркой
3. На печку-буржуйку устанавливают собранный дымоход. Через отверстие в стене подключают наружную часть трубы и приваривают ее к основной

Наружную часть трубы собирают из отдельных звеньев, учитывая нормативную высоту. Труба должна быть минимум на 50 см выше кровли, расположенных рядом высоких построек или деревьев.

Шаг 2: Сборка дымового канала

Шаг 3: Вывод дымохода буржуйки наружу

Шаг 4: Сооружение наружной части трубы

Среди материалов наиболее распространены следующие:

Помимо таких вариантов, рынок предлагает много других изделий. Так, можно встретить трубы из жаропрочного стекла, из которых вполне можно соорудить экзотический дымоход. Но это делают крайне редко – нужна сноровка для установки и соединения отдельных элементов конструкции между собой.

Довольно часто происходит так, что дымоходная труба нагревается до невероятно высоких температур.

Это влечет за собой опасность, поскольку риск возгорания повышается в несколько раз!

Для того чтобы свести его к минимуму, в первую очередь нужно изолировать все горючие элементы поблизости.

Далее производится укладка утеплителя вокруг дымоходной трубы.

Делать это нужно в обязательном порядке, так как без качественного теплоизоляционного слоя вокруг дымохода вы изо дня в день рискуете своей жизнью и здоровьем.

Итак, рассмотрим основные причины возникшей проблемы:

• Дымоход выполнен из одностенной металлической трубы без теплоизолятора, что совершенно недопустимо. В обязательном порядке следует заменить однослойные дымоходные участки сэндвич-трубами, либо же просто дополнить их теплоизоляционным слоем;
• Возможны ошибки в конструировании сэндвич-трубы. Следует помнить о том, что данная конструкция устанавливается таким образом, чтобы конденсат, образовавшийся внутри, не мог попасть на внешнюю поверхность дымохода.

Трубы для дымоотводной системы можно изготовить своими руками или приобрести в специализированном магазине. Основное преимущество собственноручно изготовленных труб — низкая себестоимость. Кроме того, появляется возможность сделать трубу необходимого диаметра, которая отлично подойдёт к любой самодельной печи.

Для изготовления понадобится металлический лист толщиной 0,6-1 мм. Лист металла сворачивается в трубку и крепится по шву, с помощью заклёпок и жаропрочного герметика. Однако намного проще приобрести готовое изделие. На рынке представлены дымоходные трубы из различных материалов:

• стали;
• кирпича;
• керамики;
• вермикулита;
• асбестоцемента.

Не следует делать выбор в пользу недорогих асбестоцементных труб, поскольку асбестоцемент не предназначен для использования при температуре свыше 300°C. Труба, изготовленная из этого материала, отличается большой массой, что доставит неудобства при сборке системы. Помимо этого, асбестоцементное изделие впитывает конденсат, из-за чего функциональность дымохода может быть нарушена.

Возведение кирпичного дымохода повлечёт за собой значительные расходы. Сделать правильную кладку дымохода для буржуйки своими руками — весьма проблематично, поэтому потребуется обращаться к специалистам. Кирпичная конструкция имеет немалый вес, что потребует дополнительного усиления фундамента.

Для устройства буржуйки лучше всего подойдут металлические трубы из нержавейки или легированной стали. У изделий из металла имеется ряд преимуществ:

• небольшой вес;
• простота сборки;
• долгий срок службы.

Выбор места под дымоход

Первым встает вопрос, из чего сделать дымоход для буржуйки. Обычно материал на изготовление дымохода для печки буржуйки подбирается согласно его назначению. Для переносной печи нет смысла обустраивать кирпичные сооружения, достаточно взять металлическую или асбестовую трубу. Но лучше посоветоваться со специалистом, как правильно сделать дымоход для буржуйки.

Прежде чем начать собирать конструкцию, лучше снять все размеры и сделать хотя бы набросок. Так как дымоход для буржуйки подвесная конструкция и все повороты и места соединения желательно продумать заранее

Особенное внимание необходимо уделить местам прохождения сквозь стены, потолки и кровлю, а также просчитать количество и форму изгибов, определить длину дымохода для буржуйки

На сегодняшний день в строительных магазинах можно подобрать трубу и колена любого диаметра для сборки дымохода, главное, как рассчитать дымоход для буржуйки, правильно определить его диаметр. В печках заводского производства уже существует небольшой отрезок выходной трубы, поэтому подобрать диаметр дымохода для буржуйки просто. Составляющие комплектуем согласно конструкции, так как существует 3 вида вывода дымохода:

• в стене под потолком. Самая оптимальная конструкция. Дымоход буржуйки внутри помещения играет роль отопительного прибора и минимум соприкосновений с другими поверхностями. И после демонтажа можно просто поставить вентиляционную решетку. Обычно вывод дымохода для буржуйки через стену делают на высоте 20-25 см от потолка;
• в потолке. Довольно затратная конструкция, так как, необходимо пройдя потолок не попасть в стропильную систему. Далее провести трубу, прорезав кровлю так, чтобы впоследствии по трубе не текла вода. В случае двухэтажного строения добавится дырка между этажами. Проводя все эти работы необходимо учитывать пожара безопасность;
• в стене на уровне выхода из буржуйки. Самый пожара безопасный способ, так как весь дымоход находится снаружи. Но он имеет ряд недостатков, главным из которых является быстрое остывание трубы. В связи с этим, холодный воздух вытягивает тепло с печи и в последующем из помещения. То есть после того как печь прогорела, необходимо перекрывать дымоход, Чтобы через него не выстудить помещение.

При обустройстве дымохода для буржуйки в гараже или мастерской, чаще выбирают первый метод, как самый эффективный.

Схемы вывода канала

На выбор одного из вариантов устройства дымохода для буржуйки влияет предпочтение места вывода трубы.

С этой целью предлагаются следующие три возможные схемы:

1. Если канал для буржуйки выходит через потолок и кровлю, то используется энергосберегающая конструкция, за счет обустройства которой предполагается отдача тепла, в том числе и от дымохода, пересекающего комнату по вертикали. Трудоемкость монтажа и необходимость обеспечения надлежащего уровня пожарной безопасности относятся к недостаткам использования подобной схемы.
2. Если подразумевается выход трубы для буржуйки через стену за четверть метра до уровня потолка, в этом случае также образуется дополнительный источник тепла. Такую функцию берет на себя та часть трубы, расположенная в самом помещении. За счет этого повышается эффективность работы печи, а заодно и используется меньше топлива.
3. В случае вывода дымохода на улицу через стену прямо от печи, канал для буржуйки располагается вертикально снаружи здания. Такая схема удобна тем, что соблюдаются меры пожарной безопасности, однако помещение получает меньше тепла, соответственно, следует больший расход топлива.
