Особенности и монтаж двухтрубной системы отопления в частном доме

Принцип работы

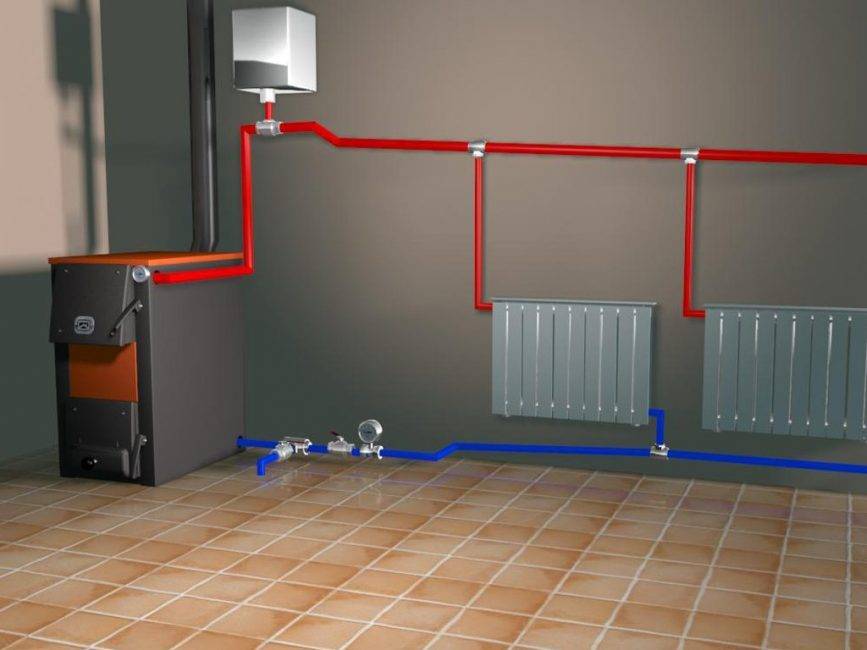

Двухтрубная отопительная система

Водяная радиаторная отопительная система функционирует следующим образом: теплоноситель (вода или антифриз) нагревается в котле и поступает в подающий контур. Проходя через радиаторы, жидкость отдает тепло приборам отопления, постепенно остывает и по обратному контуру возвращается в котел. Цикл повторяется многократно и непрерывно, за счет чего радиаторы прогревают помещения до комфортной температуры.

Двухтрубная отопительная система

В самом простом варианте монтируется однотрубная система – радиаторы последовательно подключены к одному контуру, и теплоноситель в полном объеме проходит поочередно через все приборы отопления, прежде чем вернуться в котел. Такой вариант подходит только для маленьких домов, поскольку каждый последующий радиатор нагревается все меньше и меньше – соответственно, падает и его теплоотдача.

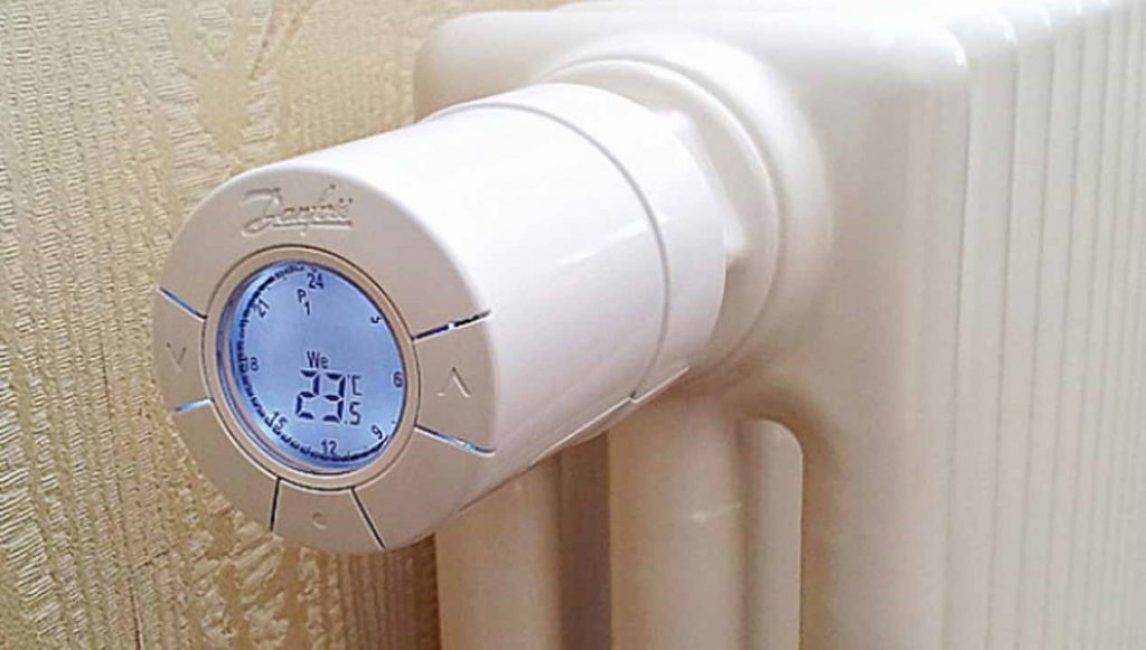

Регулятор температуры для радиатора

Двухтрубная система сложнее, но многократно эффективнее. Общий принцип ее работы таков: радиаторы подсоединяются параллельно к двум отдельным контурам – подачи и обратки.

Банные печи с баком для воды (120+ Фото): устройство и принципы работы, типы, выбор модели, самостоятельное изготовление (Видео) +Отзывы

Подключение радиаторов

Нижнее подключение радиатора

Теплоотдача приборов отопления во многом зависит от принципа их подсоединения к трубопроводу. Радиаторы с нижним подключением снабжены двумя патрубками для входа и выхода теплоносителя, но батареи с боковым подключением имеют две пары отверстий для монтажа трубопровода, поэтому возможны варианты.

1. Диагональное двухстороннее подключение, подача сверху. Лучший вариант, так как теплоноситель проходит по всей длине коллектора и по всем вертикальным каналам. Теплоотдачу батареи при таком подсоединении принимают за единицу
2. Одностороннее подключение, подача сверху. Обычно применяется при подсоединении радиатора к вертикальному стояку. Эффективность ниже на 3-5%, так как дальняя от стояка часть батареи прогревается хуже
3. Одностороннее подключение, подача снизу. Также практикуется при подсоединении прибора отопления к стояку. Так как теплоносителю приходится двигаться снизу вверх, дальняя часть радиатора плохо прогревается и теплоотдача снижается примерно на 20%
4. Двухстороннее подключение, обе подводки снизу. «Седельное» подключение выбирают из-за возможности спрятать трубы в пол или за плинтус. Но эффективность работы батареи падает на 10-15% от расчетной из-за того, что верх прогревается относительно слабо
5. Диагональное двухстороннее, подача снизу. При таком подключении в дальний нижний угол радиатора нагретый теплоноситель практически не попадает. Эффективность батареи ухудшается на 20% относительно эталонной.

Лучшие циркуляционные насосы для отопления | ТОП-12: Рейтинг 2022 + Отзывы

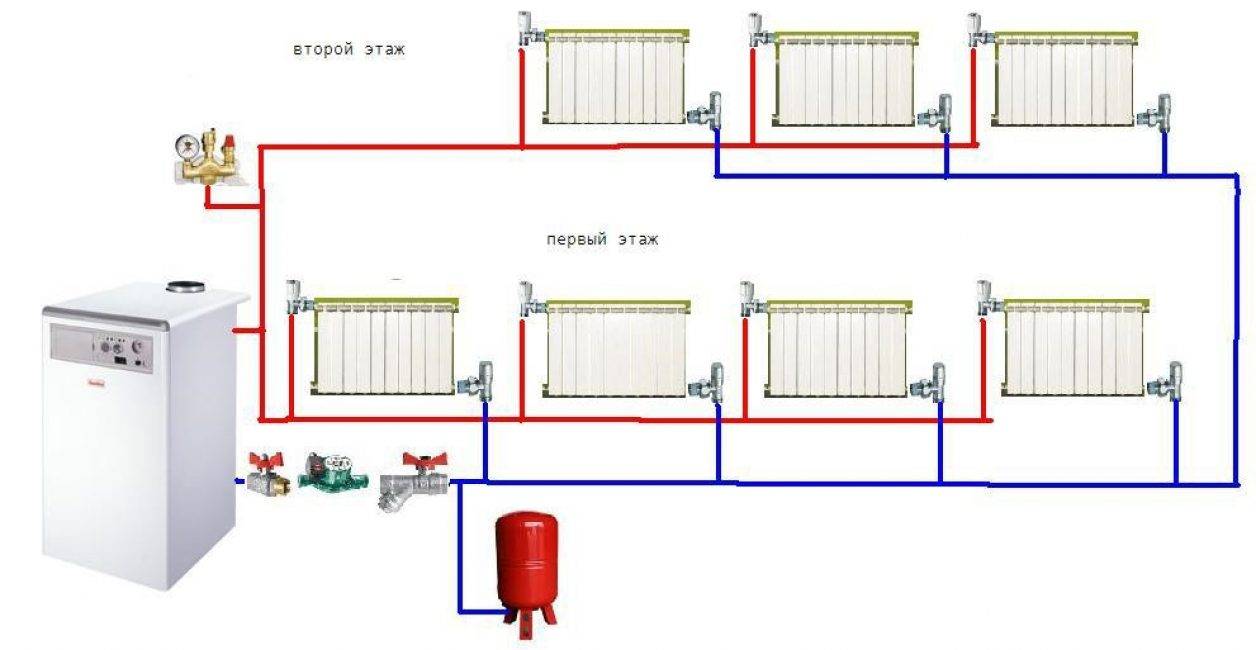

Двухтрубная система отопления

Принцип работы двухтрубной системы отопления несколько отличается от той, что была описана выше. В данном случае теплоноситель поднимается по стояку и подводится к каждой батарее отопления. А потом по обратке возвращается назад в трубопровод, который транспортирует его в отопительный котел.

При такой схеме радиатор обслуживается двумя трубами — подачей и обраткой, поэтому система называется двухтрубной.

Какие преимущества обеспечивает такая разводка?

Двухтрубная магистраль

На что можно рассчитывать, выбрав данный вариант организации отопления частного и жилого многоквартирного дома?

• Подобная система позволяет организовать равномерный обогрев каждого радиатора. В любую батарею, на каком бы этаже она ни находилась, горячая вода поступает с одинаковой температурой. При желании на радиатор можно установить термостат, и тогда погода в доме поддается самостоятельной регулировке. На теплоотдачу радиаторов, установленных в других квартирах, использование термостата в отдельно взятом помещении никак не влияет.
• В двухтрубной обвязке при циркуляции теплоносителя нет больших потерь давления. Поэтому для нормального функционирования системы мощный гидравлический насос не нужен. Вода способна циркулировать благодаря гравитационной силе, то есть самотеком. А если напор воды слабый, достаточно установить маломощную насосную установку, более экономичную и простую в обслуживании.
• При помощи запорной аппаратуры, байпасов и вентилей легко организовать такие схемы, которые позволят ремонтировать при необходимости один отопительный прибор, не отключая все отопление дома.
• Еще один дополнительный бонус двухтрубной обвязки — возможность использования попутного и тупикового движения горячей воды.

Что такое попутная схема? Это когда вода и в подаче, и в обратке течет в одном направлении. В тупиковой схеме вода в подаче и обратке циркулирует в противоположных направлениях. При попутном движении при условии использования радиаторов одинаковой мощности устанавливается идеальная гидравлическая балансировка. Поэтому нет необходимости дополнительно использовать батарейные клапаны предварительной настройки.

Если отопительные приборы имеют разную мощность, придется высчитывать теплопотери каждого, проводить расчет и увязывать радиаторы при помощи термостатических клапанов. Сделать это самостоятельно без знаний и умений очень сложно.

Обратите внимание! Попутный гидравлический самотек используется там, где монтируются трубопроводные магистрали большой протяженности. Для коротких систем применяется тупиковая схема движения теплоносителя

Классификация двухтрубной системы отопления

Виды систем

Классификация двухтрубной обвязки производится по расположению трубопровода и по способу обустройства разводной системы.

По расположению трубопровода она делится на вертикальную и горизонтальную. При вертикальной схеме все батареи подключаются к вертикальному стояку. Применяется чаще всего такой вариант в многоквартирных домах. Главное преимущество данного подключения — отсутствие воздушных пробок.

Для частного дома большой площади специалисты рекомендуют выбирать горизонтальную двухтрубную разводку и устанавливать сразу в каждый радиатор кран Маевского. Он нужен для стравливания воздуха, а пример его правильного монтажа был уже не раз детально описан в предыдущих статьях.

По способу разводки двухтрубная система может быть с нижней и верхней обвязкой. В этом случае стояк подачи горячей воды помещается в цокольном этаже или подвале. Обратная магистраль располагается здесь же, но устанавливается ниже подачи. Все радиаторы находятся наверху. К общему контуру подключается верхняя воздушная линия, позволяющая выводить из системы лишний воздух.

При монтаже верхней обвязки вся разводящая магистраль монтируется на утепленном чердаке здания. Там же устанавливается и расширительный бак. Использовать такую схему нельзя при наличии плоской крыши.

Недостатки двухтрубной системы

Двухконтурная система

Сравнивая две схемы обвязки батарей, легко сделать вывод, какая лучше. Двухтрубная в любом случае намного эффективнее. Но у нее есть один существенный недостаток. На ее сборку понадобится вдвое больше труб. Кроме того, к ним в комплекте идет большое количество крепежных элементов, вентилей и фасонных деталей, поэтому монтаж двухтрубной системы обходится гораздо дороже.

До недавнего времени, когда для сборки двухтрубной обвязки использовались стальные трубы и трудоемкие процессы их сварки, сумма выходила запредельной. С появлением металлопластика и технологии горячей пайки прокладка двухтрубной магистрали стала доступной практически всем.

Что представляет собой двухтрубная система отопления

Конструкция состоит из котла, радиаторов, запорной арматуры и двух трубопроводов. Первый нужен для подачи теплоносителя к радиаторам, второй – для слива остывшей воды и транспортировки ее в котел нагрева. Цикл замкнутый, постоянный, подключение радиаторов может быть последовательным, но лучше делать параллельное, при котором в каждую батарею подается теплоноситель нужного температурного уровня.

Достоинства и недостатки системы

Преимущества двухконтурной схемы отопления:

• одинаковый температурный режим теплоносителя для каждого радиатора;
• возможность регулировать интенсивность обогрева в любой батарее путем установки термостата;
• возможность замены одного радиатора без уменьшения работы всей отопительной системы;
• двухконтурный вариант позволяет обогревать помещения площадью от 150 м2

К минусам относят увеличенный расход материалов – придется покупать вдвое больше труб, арматуры, крепежей, чем при формировании однотрубной системы. Также могут возникнуть сложности при формировании контуров.

Преимущества и недостатки

К плюсам двухтрубного варианта отопления относится несколько основных моментов.

• Равномерный обогрев помещения. Пожалуй, это одно из главных достоинств. Благодаря тому, что радиаторы подсоединены к магистрали не последовательно, теплоноситель не должен пройти каждую батарею, прежде чем нагреть последнюю. Горячая вода попадает в радиаторы независимо друг от друга. Это даёт возможность иметь в последней батарее такую же температуру, как и в первой. Таким образом, поддерживается одинаковая температура во всех комнатах здания.
• Ремонт – это ещё один плюс. Каждый радиатор можно отдельно демонтировать или чинить. Такая возможность, появляется благодаря тому, что батареи не зависят друг от друга.
• Регулировка температурного режима. Двухтрубная система даёт возможность регулировать температуру каждого радиатора, не влияя при этом на остальные. Можно легко повысить или понизить тепло в любой комнате.
• Экономия энергии. Значительно уменьшается расход топлива, когда не нужно сильно разжигать котёл, ради хорошего прогрева последней комнаты. А если меньше затрачивается энергии, то и меньше денег.

Это лишь несколько достоинств такой системы. Но надо учесть и недостатки.

• Стоимость материала. Для того, чтобы смонтировать эту систему, потребуется больше материала, чем, для более дешёвой однотрубной системы. А это означает, что понадобится вложить больше средств.
• Трудоёмкий монтаж. Для установки всего необходимого оборудования, придётся потратить больше времени и сил. Также, надо сделать правильные расчёты.

Однотрубная отопительная система

Хорошо подходит для многоэтажных домов.

Как работает однотрубная с нижним подключением:

• по стояку на верхние этажи подымается  теплоноситель;
• все отопительные устройства последовательно подсоединены к нисходящему стояку.

Таким образом, верхние этажи отапливаются лучше, чем нижние.

В частных домах обогрев распределяется равномерно.

Основные преимущества такой системы — довольно-таки приличная стоимость и минимальные затраты материалов, так как устанавливается только один стояк для теплоносителя.

Высокое давление воды обеспечивает естественный цикл, а антифриз делает систему более экономной.

Недостатки однотрубной системы — весьма сложный тепловой и гидравлический расчет сети, так как, допустив ошибку в расчетах устройств, очень сложно ее устранить.

Так же, это очень высокое гидродинамическое сопротивление и непроизвольное количество обогревательных устройств на одной магистрали.

Поступление теплоносителя идет сразу во все обогревательные приборы и не подлежит отдельной регулировке.

Помимо этого очень высокие теплопотери.

Чтобы можно было отрегулировать работу отдельных приборов, подключенных к одному стояку, в сеть подключают байпасы (замыкающие участки) – это перемычка в виде куска трубы, соединенная прямой и обратной трубами радиатора, с кранами и клапанами.

Для возможности регулирования температуры каждой батареи по отдельности, байпас позволяет подключать к радиатору автотерморегуляторы.

Кроме того, это так же дает возможность, в случае поломки, заменять или ремонтировать отдельные приборы, не отключая при этом всю отопительную систему.

Однотрубное отопление делится на вертикальное и горизонтальное:

• вертикальное – это подключение всех батарей последовательно сверху вниз.
• горизонтальное – это последовательное соединение всех отопительных приборов по всем этажам.

 Из-за скопления воздуха в батареях и трубах возникают так называемые пробки, что является недостатком обоих систем.

Характеристика системы, плюсы и минусы

Данного рода отопительные системы отличаются тем, что в их составе находятся сразу две ветки трубопровода. Первая передает подогретый теплоноситель по всех элементах системы, а когда он (теплоноситель) охлаждается, то вторая ветка транспортирует его обратно к котлу. Существенным преимуществом по сравнению с однотрубной конструкцией является то, что теплоноситель подается во все элементы с одинаковой температурой, не теряя тепла при достижении самой отдаленной точки системы.

Важно! Нельзя твердить, что двойной трубопровод – это покупка двойного количества труб. Дело в том, что в этом случае большого диаметра этих труб не нужно, да и размеры вентилей и крепежных элементов тоже будут меньшими

Получается, что ценовая разница между обеими системы несущественна.

Принцип действия однотрубной системы отопления

Работа однотрубной отопительной системы происходит по достаточно простым принципам. Имеется только один замкнутый трубопровод, по которому идет циркуляция теплоносителя. Проходя через котел, носитель нагревается, а проходя через радиаторы сообщает им это тепло, после чего, охлажденный, вновь поступает в котел.

Стояк в однотрубной системе также один, а его расположение зависит от типа постройки. Так, для одноэтажных частных домов наилучшим образом подойдет горизонтальная схема, тогда как для многоэтажных строений – вертикальная.

Для повышения эффективности однотрубной системы, можно внести некоторые усовершенствования. Например, установить байпасы – специальные элементы, представляющие собой отрезки трубы, соединяющие прямую и обратную трубу радиатора.

Такое решение дает возможность подключить к радиатору терморегуляторы, способные контролировать температуру каждого нагревательного элемента, либо вовсе отключать их от системы. Еще один плюс байпасов – они позволяют произвести замену или отремонтировать отдельные отопительные элементы без отключения всей системы.

Особенности монтажа

Чтобы отопительная система долгие годы дарила тепло хозяевам дома, в процессе монтажа стоит придерживаться такой последовательности действий:

• Согласно разработанному проекту, производится установка котла.
• Осуществляется монтаж трубопровода. В местах, где проектом предусмотрена установка радиаторов и байпасов – устанавливаются тройники.
• Если система работает по принципу естественной циркуляции, необходимо обеспечить уклон в 3-5 см на каждый метр длины. Для контура с принудительной циркуляцией будет достаточно уклона в 1 см на метр длины.
• Для систем с принудительной циркуляцией производится монтаж циркуляционного насоса. Стоит учитывать, что устройство не рассчитано на эксплуатацию при больших температурах, поэтому будет лучше установить его неподалеку от входа обратной трубы в котел. Кроме того, следует обеспечить подключение насоса к электрической сети.
• Установка расширительного бака. Бак открытого типа должен находиться в наивысшей точке системы, закрытого – в любом удобном месте (чаще всего его монтируют неподалеку от котла).
• Установка отопительных радиаторов. Весят они немало (особенно заполненные водой), поэтому их закрепляют при помощи специальных кронштейнов, которые, как правило, идут в комплекте. Установка чаще всего осуществляется под оконными проемами.
• Производится установка дополнительных устройств – кранов Маевского, заглушек, перекрывающих устройств.
• Заключительный этап – испытания готовой системы, для чего в нее под давлением подается вода или воздух. Если испытания не выявляют проблемных участков – система готова к эксплуатации.

https://youtube.com/watch?v=6MVYPH3pRfQ

Преимущества

Для частных домов малой площади однотрубный вариант системы отопления выглядит более предпочтительным, благодаря следующим ее преимуществам:

• Легкость составления проекта.
• Удобство монтажа системы.
• Сокращение затрат на покупку материалов и оборудования.
• Устойчивая гидродинамика.
• Безопасность циркуляции теплоносителя, которая осуществляется естественным путем.

Недостатки

Существует и ряд недостатков, с которыми придется мириться владельцам однотрубных отопительных систем:

• Сложности исправления ошибок, допущенных на этапе проектирования, в запущенной в эксплуатацию схеме.
• Неравномерный нагрев отопительных элементов, расположенных на различном расстоянии от котла.
• Тесная взаимозависимость элементов.
• Высокие показатели гидродинамического сопротивления.
• Невозможность регулировки расхода теплоносителя.
• Сравнительно большие теплопотери.
• Ограниченное количество радиаторов, которые могут быть размещены на одном стояке.

Водяное отопление

Наиболее широко распространено, несмотря на появление более современных систем. Основное разделение — отопление зависимое и независимое. Виды разводки:

• Однотрубная (данную систему называют еще бифилярной)
• Многоконтурная: одна из разводок — двухтрубная — представляет собой распространенную систему данной категории, наряду с четырех — и трехтрубными отопительными системами
• Разводка, называемая коллекторной

Работа системы с однотрубной разводкой

Теплоносителем в данной системе является вода. После нагрева теплоноситель проходит по направляющим трубопроводам. По уровню рабочей температурные режимы данной системы различны. Основной пример: схема отопления стояковой системы будет однотрубной с гидравлической связью, и двухтрубной в контексте работающих в ней отопительных приборов (радиаторов). Схема подключения является зависимой, или открытой, то есть имеет вертикальный или горизонтальный стояк, как и в случае с бифилярной системой. Теплоноситель нагревается посредством автономных энергетических элементов, которые разделяются на змеевики. Подключение оптимально выполнять к восходящему или нисходящему участку трубопровода.

Горизонтальные бифилярные системы имеют трубчатые приборы отопления (конвекторы, отопительная ребристая или гладкая труба, стальной или чугунный радиатор и др.) При использовании горизонтальной отопительной системы невозможно отрегулировать температуры одного или нескольких отопительных приборов — тех, нагрев которых необходим в данный момент. Регулировка возможна только для всей цепи отопления. Данные системы находят применение по большей части для отопления сельскохозяйственных объектов.

По способу перемещения теплоносителя внутренние отопительные системы подразделяют на системы с естественной и принудительной циркуляцией (давление в системе поддерживается посредством циркуляционного насоса). При варианте естественной циркуляции имеются подвиды — с верхним розливом и с нижним розливом. Установки с верхним розливом работают по схеме: подъем нагретого теплоносителя наверх по подающему вертикальному стояку и распределение его в горизонтальные трубопроводы и далее к радиаторам. После того, как тепловая энергия отдана в приборы и далее в воздух помещения, более тяжелая остывшая вода идет к котельному агрегату.

По магистральному трубопроводу теплоноситель может быть направлен различным образом, по тупиковой или попутной схеме. При использовании тупиковой схемы нагретый теплоноситель от котла имеет противоположное направление относительно остывшей воды. «примета» данной системы — наличие одной или нескольких закольцовок, или циркуляционных колец. В случае, когда отопительные радиаторы находятся рядом с котлом, протяженности закольцовок уменьшаются. Соответственно, при удаленности от главного стояка — протяженности циркуляционных колец увеличиваются. Поэтому наиболее целесообразна схема, при которой кольца циркуляции минимально удалены от автономного котельного агрегата. В идеале — это не одна протяженная система, а несколько более коротких.

Особенности монтажа

2-х трубная разводка трубопроводов предполагает использование универсального и специализированного инструмента, перечень которого обусловлен материалом труб, а также способом их крепления на опорных поверхностях.

Диаметр трубопроводов

Планируя установку системы своими руками, необходимо выбирать оптимальный диаметр труб. Чтобы не столкнуться с падением рабочего давления в магистрали, не рекомендуется увеличивать ее диаметр, пытаясь поднять теплоотдачу.

Запорная арматура

При монтаже трубопровода горизонтальной либо вертикальной двухтрубной системы на входе и выходе радиаторной батареи устанавливают поворотные краны или вентили, позволяющие не только регулировать количество прокачиваемого теплоносителя, но и при необходимости производить замену или демонтаж отопительного прибора без отключения теплоснабжения остальных потребителей.

Наличие перекрывных вентилей или кранов позволяет своими руками заменить батарею отопления без прикладывания особых усилий или использования специального инструмента. Также следует предусмотреть установку на радиаторах клапанов для стравливания избыточного воздуха.

Классификация однотрубных систем отопления

В данном виде отопления отсутствуют разделения на обратные и подающие трубопроводы, поскольку теплоноситель после выхода из котла идет по одному кольцу, после чего опять возвращается в котел. Радиаторы в данном случае имеют последовательное расположение. В каждый из этих радиаторов теплоноситель попадает по очереди, сначала в первый, потом во второй и так далее. Однако температура теплоносителя будет снижаться, и последний в системе отопительный прибор будет иметь температуру ниже первого.

Классификация однотрубных систем отопления выглядит так, каждый из видов при этом имеет свои собственные схемы:

• закрытые системы отопления, которые не сообщаются с воздухом. Отличаются избыточным давлением, воздух можно сбросить только вручную посредством специальных вентилей или же автоматических воздушных клапанов. Подобные системы отопления могут работать с циркулярными насосами. Такое отопление также может иметь нижнюю разводку и соответствующую схему;
• открытые системы отопления, которые сообщаются с атмосферой при помощи расширительного бака для сбрасывания лишнего воздуха. В данном случае кольцо с теплоносителем следует размещать выше уровня приборов отопления, в противном же случае в них будет собираться воздух и циркуляция воды будет нарушена;
• горизонтальные – в таких системах трубы теплоносителя размещены горизонтально. Это отлично подходит для частных одноэтажных домой или же квартир, где есть автономная система отопления. Однотрубный вид отопления с нижней разводкой и соответствующая схема – лучший вариант;
• вертикальные – трубы теплоносителя в данном случае размещены в вертикальной плоскости. Такая система отопления лучше всего подходит для частных жилых домов, состоящих из двух-четырех этажей.

Нижняя и горизонтальная разводка системы и ее схемы

Циркуляция теплоносителя в горизонтальной схеме прокладки труб обеспечивается при помощи насоса. А подающие трубы размещены над полом или под ним. Горизонтальная магистраль с нижней разводкой должна быть проложена с небольшим уклоном от котла, радиаторы же нужно ставить все на одном уровне.

В домах, где два этажа, подобная схема разводки имеет два стояка — подающий и обратный, вертикальная же схема допускает их большее количество. Во время принудительной циркуляции теплоагента с применением насоса температура в помещении повышается намного быстрее. Поэтому чтобы установить такую систему отопления нужно использовать трубы с меньшим диаметром, нежели в случаях естественного движения теплоносителя.

На трубах, которые входят в этажи, нужно ставить вентили, которые будут регулировать подачу горячей воды на каждый этаж.

Рассмотрим некоторые схемы разводки для однотрубной системы отопления:

• схема с вертикальной подачей – может иметь естественную или принудительную циркуляцию. При отсутствии насоса теплоноситель циркулирует посредством смены плотности во время остывания при теплообмене. От котла вода поднимается в магистраль верхних этажей, затем по стоякам распределяется по радиаторам и остывает в них, после чего опять возвращается в котел;
• схема однотрубной вертикальной системы с нижней разводкой. В схеме с нижней разводкой возвратная и подающая магистрали идут ниже приборов отопления, а трубопровод проложен в подвале. Теплоноситель подается по стоку, проходит через радиатор и возвращается вниз в подвал через опускной стояк. При данном методе разводки теплопотерь будет значительно меньше, чем тогда, когда трубы находятся на чердаке. Да и обслуживать систему отопления с данной схемой разводки будет очень просто;
• схема однотрубной системы с верхней разводкой. Подающий трубопровод в данной схеме разводки расположен над радиаторами. Подающая магистраль проходит под потолком или через чердак. Через эту магистраль стояки идут вниз и к ним по одному крепятся радиаторы. Обратная магистраль идет или по полу, или под ним или через подвал. Такая схема разводки подойдет в случае естественной циркуляции теплоносителя.

Помните, что если вы не хотите поднимать порог дверей с целью прокладки подающей трубы, вы можете плавно ее понизить под дверью на маленьком кусочке земли с выдерживанием общего уклона.

Принцип работы однотрубной магистрали. Плюсы и минусы

Как функционирует однотрубная обвязка, предельно понятно. Подача теплоносителя осуществляется по одной замкнутой системе, включающей отопительную установку и отопительные приборы. Обвязаны они между собой только одним контуром.

Для однотрубной системы монтируется только один контур и такую систему лучше устанавливать в одноэтажном строении

Стояк в такой системе тоже один. Именно он соединяет в определённой последовательности все технические узлы. В многоквартирных домах для обеспечения транспортировки теплоносителя зачастую применяется гидравлический насос. Он прокачивает по вертикальным стоякам горячую воду.

• горизонтальная. Для частного дома она подходит лучше всего. По такой схеме все радиаторы соединяются последовательно с помощью горизонтального стояка;
• вертикальная. Применяется с целью создания систем отопления в многоэтажных строениях. Подключение батарей в этом случае осуществляется с верхних этажей на нижние посредством вертикального стояка.

Для того, чтобы выяснить ответ на вопрос, какая отопительная система — однотрубная или двухтрубная лучше, необходимо рассмотреть их плюсы и минусы. К отрицательным моментам обвязки одной трубой относятся следующие факторы:

• подключать на вертикальный стояк одновременно более 10 батарей нельзя. Несоблюдение этого требования приведёт к тому, что на нижнем этаже радиаторы не прогреются выше +45˚С (чего недостаточно для комфорта в зимнюю пору года), в то время, как на самом верху температура теплоносителя может достичь +105˚С;
• невозможность регулировки температуры в отдельно взятом помещении. Если с помощью термоклапана где-нибудь посередине перекрыть подачу теплоносителя, все следующие в цепочке радиаторы станут холодными;
• необходимость установки мощного насоса. Данное оборудование обеспечивает внутри системы такой уровень давления, без которого эффективная работа однотрубной обвязки невозможна. Его включение, конечно же, обусловливает повышение эксплуатационных расходов.

Для обеспечения в однотрубной системе равномерного давления устанавливают циркуляционный насос

Наряду с минусами, однотрубная система обладает рядом положительных эксплуатационных характеристик. Наиболее актуальны следующие:

• на рынке появились батареи, конструкция которых позволяет устранить неравномерность прогрева комнат. Они доукомплектованы радиаторными регуляторами, термостатическими клапанами или автоматическими терморегуляторами. Данные изделия можно устанавливать и в однотрубной, и двухтрубной системе отопления.
• использование такого оборудования, как байпасы и вентили, а также надёжной запорной арматуры позволяет не отключать всю систему при ремонте одного отопительного прибора;
• однотрубная система собирается меньшим количеством материала, чем двухтрубная. Поэтому выбрать её рекомендуется при ограниченном бюджете.

Запуск

1. Непосредственно перед запуском перекройте все краны на радиаторах — как впускные, так и выпускные.
2. Наполнять систему водой следует медленно, иначе может произойти гидроудар. Вначале заполняется контур подачи, пока в нём не установится рабочее давление.
3. Теперь открывается подающий кран на первом радиаторе в цепи, а затем, с помощью крана Маевского из него по максимуму стравливается воздух.
4. Когда из крана Маевского ровной струйкой потечёт вода без воздушных пузырьков, его нужно закрыть, и медленно открыть выпускной кран радиатора. Эту процедуру требуется проделать с каждым радиатором по очереди.
5. Если после запуска из некоторых батарей слышны шумы и стуки, то можно повторить вышеописанную процедуру через некоторое время, когда воздух в батарее поднимется наверх.

Однако невозможно выпустить из системы сразу весь воздух, он будет сам выходить через бак расширения в течение некоторого времени.

Плюсы и минусы двухтрубных разводок разной конструкции

Все конфигурации имеют свои достоинства и недостатки. Зная их особенности, можно подобрать самый подходящий вариант

Теплосистема	Достоинства	Недостатки
Вертикальная	При отключении одного стояка батареи в остальных остаются горячими.	Подходят для зданий с небольшими комнатами, которые можно согреть одной–двумя батареями.
Горизонтальная	Отключение комнаты или квартиры не влияет на температуру в соседних. Можно установить регулирующий кран, чтобы уменьшать или увеличивать нагрев нескольких теплоприборов.	Сложность монтажа, большое количество распределительной и запорной арматуры.
Самотечная	Энергонезависимость – работает при отключении света. Бесшумность.	Нестабильна, не подходит крупных зданий.
Принудительная	Стабильность работы – насос прокачивает теплоноситель по всем радиаторам. Подходит для зданий большой площади.	Энергозависимость. Необходим альтернативный источник электропитания. Насос может шуметь, а его некорректная работа – спровоцировать гидроудар – резкое повышение давления, приводящее к порче отопительных элементов.
Открытая	Простота обслуживания. Расширительный бак можно сделать самому. Бесшумная.	Может быть только самотечной. Медленно нагревается после включения, нужно следить за уровнем жидкости.
Закрытая	Не нужно следить за уровнем жидкости. Быстро нагревается. Надежная и стабильная.	Требует установки мембранного бака и группы контроля для сброса давления.
Тупиковые ветви	Можно подобрать нужное количество ветвей и их конфигурацию. Подходит для домов любой планировки.	Неравновесный нагрев. Требуется глубокая балансировка не только отопительных приборов, но и коллекторов.
Кольцо Тихельмана	Не требует регулировки. Батареи нагреваются равномерно.	Не во всех зданиях и комнатах можно уложить магистральные элементы по кольцу. Материально очень затратная.
Лучевая (коллекторная)	Батареи работают независимо друг от друга. Можно в любой перекрыть одну из ветвей, чтобы провести ремонт.	Сложность. Большое количество регулирующих, распределяющих и запорных устройств.

По схеме разводки труб

По типу разводки различают следующие схемы двухтрубной обвязки:

1. С нижней разводкой труб. Системы отопления, где ветвь теплоподачи обустраивается в цокольном помещении, подвале или под полом, обратка монтируется ещё ниже, а для обеспечения хорошей скорости теплового потока котёл устанавливают так, чтобы батареи находились выше. При обвязке котла с нижней магистральной разводкой дополнительно формируется верхний воздушный контур для отвода лишнего воздуха. Это предотвращает возможную завоздушенность системы и сохраняет свободный кругооборот теплового носителя.
2. Системы обогрева с верхней разводкой, когда «горячая» ветвь трубопровода, обеспечивающая поступление тепла в радиаторы, монтируется вверху здания с установкой гидроаккумуляторав самой высокой точке. Техника обустройства с прохождением труб в подкровельном пространстве возможна лишь в домах со скатными крышами.

Разводка обоих видов подходит для горизонтального или вертикального расположения трубопроводов, а тип выбирается индивидуально, в соответствии с конструктивными особенностями здания, целесообразности устройства системы и данными гидравлического расчёта.

Подключение радиаторов к двухтрубной системе

Установленные батареи присоединяются к магистралям в процессе монтажа, правильное подключение радиаторов отопления при двухтрубной системе – это боковое либо диагональное. Все существующие способы показаны на рисунке:

Как видите, способ №2 не рекомендован к исполнению, поскольку при таком присоединении часть отопительного прибора не прогревается, особенно верхние углы.

К какому температурному балансу приводит нижнее подключение радиатора к двухтрубной системе, хорошо иллюстрируют рисунки:

Батареи, задействованные в вертикальной схеме, обычно имеют боковое присоединение (способ №3). В горизонтальных же системах наиболее предпочтительна диагональная схема подключения (способ №1), благодаря этому достигается максимальная теплоотдача отопительного прибора, что и представлено ниже на изображении:

Этапы монтажа

Сборка системы отопления по этой схеме производится в обычном порядке. То есть:

Монтируется котел. Высота того помещения, где он будет установлен, не должна быть меньше 2,5 м. При этом минимально допустимым объемом комнаты считается 8 м 3. Котел обычно выбирают исходя из того, что на 10 м 2 помещения требует 1 кВт мощности.

Навешиваются радиаторы. Наиболее популярной разновидностью этого оборудования являются биметаллические батареи. Перед навешиванием радиаторов следует сделать разметку. Крепят это отопительное оборудование обычно на специальные кронштейны.

Протягиваются собственно сами магистрали. Чаще всего для сборки систем отопления, в том числе и попутной, используются металлопластиковые трубы. К их преимуществам относят легкость монтажа, способность выдерживать даже очень высокие температуры и долговечность.

Устанавливается циркуляционный насос. Этот прибор обычно монтируется в непосредственной близости от котла, на обратной трубе. Врезать его нужно через байпас с тремя кранами. Перед циркуляционным насосом обязательно должен быть установлен фильтр. Это дополнение значительно продлит срок его службы.

Монтируются расширительный бак и группа безопасности. Первый подключается к обратке посредством одной трубы. Конечно же, для системы Тихельмана нужно выбирать мембранный расширительный бак. Группа безопасности обычно идет в комплекте с котлом.
