Схема подключения двухклавишного проходного выключателя с 2х мест

Устройство и принцип работы

С помощью таких переключателей одним и тем же источником света удается управлять из двух точек и более, включая его в одном месте, а выключая – в другом (или наоборот). Благодаря чему во время перемещения коридор будет постоянно освещен на всем протяжении пути.

Вид с тыльной стороны двухклавишных проходных выключателей  разных производителей показан на рисунке ниже.

Схему подключения двойного проходного выключателя удается реализовать посредством одноклавишного прибора, так что вполне закономерен вопрос: для чего тогда нужна вторая клавиша?

Для ответа на него потребуется разобраться в следующих разъяснениях:

• Двухклавишный выключатель проходного типа также содержит перекидные контакты, но в этом случае число переключающих групп ламп увеличивается с одной до двух.
• Число проводников, соединяющих два разнесенных в пространстве коммутирующих прибора, увеличивается до 4-х.
• При этой схеме подключения двухклавишных проходных выключателей появляется возможность коммутировать сразу две осветительные лампочки (одну включать, а другую – выключать).
• Чтобы увидеть различие между двухклавишными и одноклавишными выключателями нам поможет их непосредственное сравнение. Для этого потребуется вспомнить схему подключения проходного выключателя, в которой соединение обустраивается только на двух проводах.

Если в случае единственной клавиши коммутировалась только одна группа (лампа включалась и выключалась), то в цепочке с двухклавишным переключателем таких групп уже две. Согласно схеме проходных двухклавишных приборов в данной ситуации можно будет включать первую из 2-х лампочек, одновременно выключая вторую и наоборот.

Подключение двух устройств из двух точек

Схема предусматривает обустройство двух групп лампочек в начале и в конце помещения для удобства управления. Распределительный короб с целью экономии кабеля ставится рядом со щитком.

Последовательность действий и общие требования

Штробление стен

Пошаговый алгоритм монтажа предусматривает подбор провода с расчетом сечения  и длины, соединение проводов, распайку конструкции.

После подбора кабеля:

1. Перфоратором высверливаются отверстия в кирпичной или бетонной поверхности. Работают коронкой, отступив от потолка 15-20 см.
2. В вертикальном направлении на расстоянии 60-90 см от напольной поверхности просверливается ниша для 1-го подрозетника.
3. С противоположной стороны проделывается штроба под второй подрзозетник.
4. Кабель с большим сечением прокладывается от распредщитка к распределительному коробу.
5. От короба до переключателей организуется линия из 2-х проводов с 3-мя жилами. Их сечение должно быть меньше.
6. Для линии осветительных приборов применяются трехжильные кабели, уложенные согласно схеме.
7. Выполняются петли по 30-40 см под плафоны.
8. В распределительный короб и в подрозетики прокладываются концы кабеля.
9. Корпуса помещаются в ниши, крепятся на гипсовую смесь.

После застывания гипса с концов снимается изоляционный слой, производится соединение провода, подключение светильников и розеток.

Инструменты и материалы

Для установки понадобится приобрести распредкороб, 2 внутренних подрозетка под бетонную и кирпичную стену, 2 устройства ДПВ, элементы освещения.  Монтаж переключательных приборов выполняется с использованием пассатижей, уровня, гаечных ключей, кусачек, канцелярского ножа, отвертки, клеммников, изоленты.

Сечение силового кабеля по мощности потребления группы

Монтаж двойного коммутатора осуществляется при помощи провода с 6-ю жилами. Допускается использовать разный тип маркировки – ВВГ, ПУНП, ВВП, MYN, но только с двойной изоляцией и медными жилами. Сечение изделий выбирается в соответствии с таблицей.

Мощность, кВт	Ток, А	Длина, м	Сечение, мм2
1	4,6	34,5	1
2	9	17,5	1
3	13,5	17,5	1,5
3,5	16	24,5	2,5
4	18	21,5	2,5
6	27	23	4
8	36,5	25	6

Цвет проводов побирается на основании СНиПа, ГОСТА Р-50462-92  и гл. 1 ПУЭ:

• нейтраль – синего или голубого цвета;
• заземление – желто-зеленое;
• фаза и точки ее коммутации – черный, красный.

Иногда разрешено применять белую фазу.

Соединение проходного двухклавишного выключателя для управления из 2-ух мест

Принцип подключения проходных выключателей

Реализовать схему подключения двухклавишного проходного выключателя на 2 точки целесообразно до работ по внутренней отделке комнаты. Она выполняется пошагово:

1. Проделывание штроб – одной от ПВ к распределительному коробу, двух – в обратном направлении, одной – от распредкороба до осветительных приборов.
2. Выбор проводников для участка от распредкороба до первого переключателя. Подойдут 2 кабеля с 3-мя жилами или 3 кабеля с 2-мя жилами.
3. Подводка двух жил для подачи напряжения на первый выключатель, а остальных четырех – на второй через распределительный короб.
4. Подсоединение на второй ДПВ в штробе 3-х двужильных кабелей. Две жилы следует направить к источникам света, оставшиеся 4 – на первое переключающее устройство.
5. Подключение на осветительный прибор 1-2 нулевых проводников.
6. Прокладка двухжильного кабеля питания к распределительному коробу.

Как устроен выключатель с двумя клавишами

Оборудование в общей сложности имеет 12 контактов по 6 на каждый двойной переключатель (2 входа, 4 выхода), следовательно, чтобы подключить оборудование данного типа, необходимо взять по 3 провода на каждую клавишу аппарата.

Схема переключателя:

Схема переключателя

• устройство состоит из пары независимых контактов;
• верхние контакты прибора N1 и N2 переключаются на нижние путем нажатия клавиш. Элементы соединяются перемычкой;
• второй контакт правого выключателя, изображенный на схеме, совмещен с фазой;
• контакты левого механизма не пересекаются между собой, присоединяясь к двум разным источникам;
• 4 перекрестных контакта совмещаются по парам.

Монтаж двухклавишного переключателя производится таким образом:

1. Пара двойных механизмов устанавливается в подрозетники на выбранных участках.
2. Для каждого источника освещения в подрозетнике размещается отдельный трехжильный кабель, жилы которого очищают от изоляции примерно на 1 сантиметр.
3. На схеме жилы кабеля обозначаются как L (фаза), N (рабочий ноль), земля (защитный).
4. Устройство оснащается маркировкой, что упрощает задачу подключения проводов к клеммам выключателя. Жилы к клеммам присоединяют попарно.
5. Свертка проводов аккуратно укладывается в подрозетник, после чего устанавливается механизм переключателя, рама и крышка защитного корпуса.

Как выглядит маркировка:

Маркировка двухклавишного переключателя

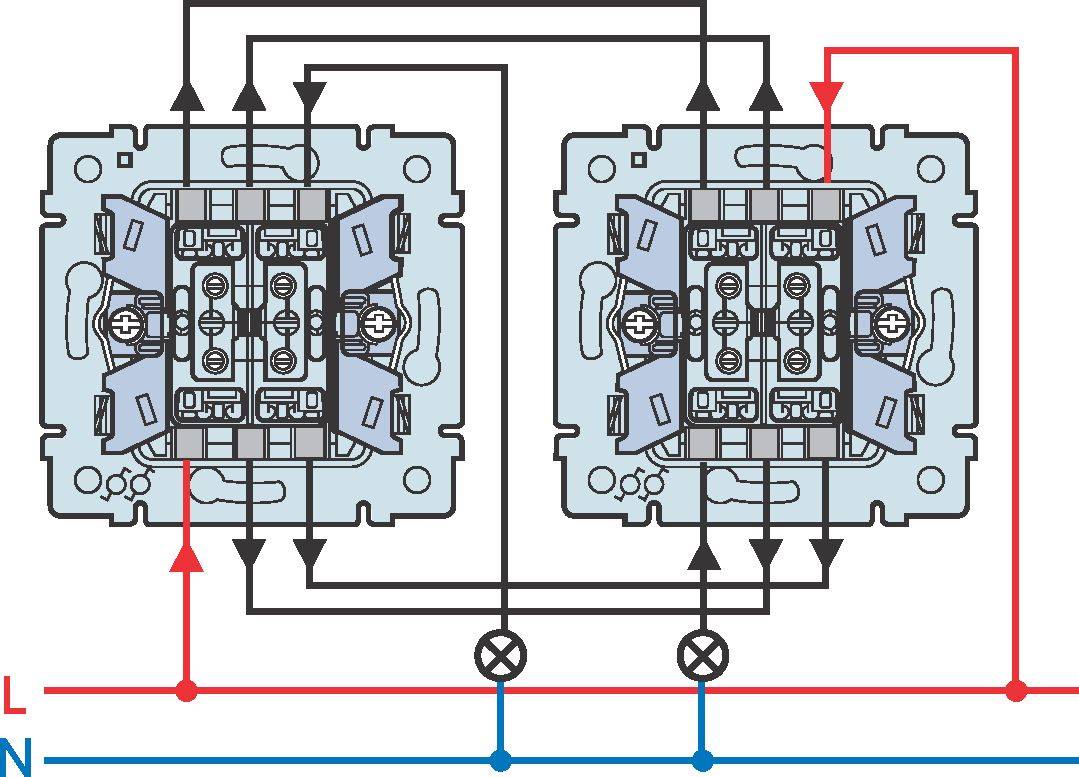

Пример схемы соединения:

Схемы соединения

Чтобы облегчить процесс работы, рекомендуется подобрать провода определенного света. Существует цветовая маркировка проводов для России и других стран СНГ. Также по ней новичок может научиться различать кабели. По российской маркировке для “земли” используются желтый и зеленый цвета, синим цветом обычно помечают нулевой кабель. Фаза может быть красной, черной или серой.

Схема трехклавишной аппаратуры

При установке тройного прибора используются промежуточные (перекрестные) переключатели, которые подсоединяются между двумя боковыми элементами.

Схема трехклавишной аппаратуры

Такой выключатель оснащен двумя входами и выходами. Перекрестный элемент может переводить оба контакта единовременно.

Процесс сборки тройного оборудования:

1. Заземление и ноль подключают к источнику света.
2. Фазу соединяют с входом одной из пары проходных конструкций (с тремя входами).
3. К входу другого переключателя подсоединяется свободный провод источника света.
4. Два выхода одного элемента, имеющего три контакта, совмещаются с входом перекрестного прибора (с двумя парами выходов).
5. Два выхода парного механизма (с тремя контактами) совмещают с другой парой клемм следующего переключателя (с четырьмя входами).

Особенности двухклавишного коммутатора

2-х клавишный проходной выключатель с подсветкой

Двухклавишный переключатель подсоединяется к схеме освещения через второй перекидной контакт каждого коммутатора с двумя кабелями между ними. Фактически прибор является сдвоенной одноклавишной моделью с четырьмя проводами. Электроцепь каждой жилы – автономный элемент осветительной линии, обеспечивающий запитку конкретной лампы без взаимодействия с остальными частями.

В зависимости от бренда на входах и выходах прибора присутствует от 2 до 4 клемм. К примеру, выпускаются выключатели с 1-й фазной клеммой, 1 выводной клеммой на лампочку, 4 клеммами для промежуточных кабелей.

Подключение проходного выключателя: рассмотрение схем + пошаговая инструкция

Существует несколько схем подключения проходного выключателя: каждая из них соответствует числу мест, из которых будет осуществляться управление потребителем. Первым действием любой схемы будет коммутация проводов в распределительной коробке осветительной сети помещения.

Схема подключения к распредкоробке на примере проходного выключателя с двух мест

Подключение проходного выключателя к распредкоробке требует наличия:

1. Распредкоробки.
2. Проходных устройств.
3. Линии питания, которой необходимо управлять.
4. Кабеля питания от входного щитка.
5. Соединительного трехжильного кабеля (желательно ВВГ или его аналоги).

Перед началом работ необходимо определить количество мест, с которых будет вестись управление потребителем. Количество мест будет равно количеству подключаемых «проходников». В данном случае, понадобятся два проходных коммутатора.

Необходимое количество соединительных кабелей, определяется из числа мест управления + 2. Для двух мест управления понадобится четыре кабеля.

Схема ввода кабелей в распредкоробку

Рассмотрим, как установить проходной выключатель. Как видно из рисунка, для подключения выключателя с двух мест, в коробку нужно завести 4 трехжильных кабеля.

1. Кабель питания от вводного распредщитка.
2. Провода питания лампочки (потребителя).
3. Жилы на проходной выключатель №1.
4. Провода на «проходник» №2.

В зависимости от исполнения самой распредкоробки, провода в ней коммутируются специальными зажимами, либо простыми скрутками. Для скептиков: есть опыт нормальной эксплуатации распредкоробок на правильно сделанных скрутках по 30-40 лет без проблем.

Разберем схему подключения устройства

Схема подключения проходных выключателей с двух мест (в распредкоробке)

Первым подключаем нулевой провод – он «идет напрямую», поэтому в коробке «ноль» от щитка подключается к такому же проводу светильника. Фазный провод от распредщитка подключается к вводной (общей) клемме первого «проходника». Первый выход первого проходного устройства подключается к первому выходу второго коммутатора.

Аналогично соединяются вторые выходы обоих устройств. На входную клемму второго «проходника» подключается провод, который вторым концом подключается к фазной клемме светильника. На этом монтаж завершен.

Нужно отметить, что на приведенной схеме, светильник находится в положении «включено». Для выключения света, достаточного нажать клавишу любого из устройств – обе цепи окажутся разомкнутыми и свет погаснет. Так как оба «проходника» окажутся подключенными к разным цепям, то для включения света достаточно будет нажать клавишу любого из них.

Приведенная схема подключения проходного выключателя является рабочей для управления из двух мест, для управления потребителем из большего количества мест, простого добавления проходных коммутаторов, недостаточно. Для этого необходимо применение перекрестного (переходного) выключателя.

Преимущества и недостатки схемы

При использовании включения освещения из нескольких точек преимущества очевидны:

• отсутствует необходимость длительных переходов в помещении для подачи/отключения питания к потребителю;
• экономия электрической энергии.

В качестве недостатков выделяют необходимость нести дополнительные затраты на покупку электротехнических изделий. В случае проведения работ в эксплуатируемом помещении, неудобства связаны с проведением монтажных работ в помещении. В заново отстраиваемом доме разница в схеме прокладки проводов не важна с позиции создания лишней пыли.

Схема проходных выключателей с двух мест чувствительна к изменениям нагрузки.

В случае широкого применения сложной разводки для нескольких световых точек количество «скруток» в разветвительных коробках резко увеличится. При условии некачественного выполнения соединений, ненадлежащей фиксации контактов возможны отказы в работе переключателей, нарушение целостности всей цепи. Кроме того, кратно увеличивается расход кабельной продукции. В масштабах коттеджа или офисного здания дополнительно проложенный кабель будет измеряться в километрах.

При обслуживании светильников не совсем понятным остается состояние электрической цепи.

Конструктивные отличия

Тыльная сторона выключателя

Конструктивно ДПВ является стационарными контактами корпуса и подвижного пружинного механизма качения. Для крепления контактных клемм и переключения предназначен пластиковый или керамический каркас. Контактов у прибора 4-6, некоторые бренды их нумеруют.

Тумблер производится с двумя клавишами без стандартных обозначений, но о его двойном назначении можно судить по разнонаправленным стрелкам. Кнопки в едином корпусе отличатся независимостью схем, что обеспечивает контроль двух линий освещения. Замыкание электрической цепи осуществляется автономно с 2 кнопок.

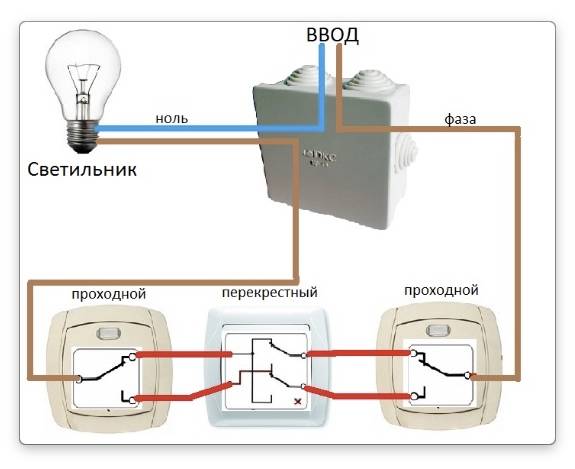

Схема управления освещением с трех мест

Для того чтобы управлять освещением сразу с трех мест – использованную ранее схему с двумя двухклавишными приборами потребуется дополнить еще одним (его называют перекрестным). Этот переключатель может быть размещен в любой точке помещения, находящейся между двумя уже установленными изделиями.

Конструктивно перекрестный двойной проходной выключатель представляет собой два двухклавишных прибора, совмещенных в одном корпусе. В этом изделии на обычный перекидной механизм вместо двух установлена одна общая клавиша, за счет чего коммутация обеих линий осуществляется синхронно.

Схема подключения на 3 точки организуется таким образом, что нулевой провод заводится сразу на обе осветительные группы, а фазовый поступает на каждый из входов первого двухклавишного переключателя. Независимо от позиции клавиш ток будет протекать только по 2-м из 4-х входных клемм. С первого проходного выключателя ток через перемычки попадает на вход перекрестного переключателя, а затем на второй проходной выключатель.

Такое положение клавиш выключателей определяет путь прохождения тока через осветительные приборы. Если данная группа находится в рабочем состоянии (лампочки светятся) – достаточно нажать на клавишу любого из переключателей, чтобы снять питание с нее. То же самое происходит и с их включением: при изменении положения любой клавиши цепь питания тут же восстанавливается.

Схемы подключения проходных выключателей

Способ расключения маршевых выключателей определяется конкретными условиями применения. В нескольких случаях мы рассмотрим 2 варианта изображения подключения. Первый из них более прост для понимания, и его достаточно при установке приборов в случае уже существующей электропроводки. Другой вариант учитывает требование прокладки кабеля с применением распределительных коробок, что реально исполнить в новостройке или при замене проводки.

Стандартный вариант установки в 2-х точках

Вариант управления одним или несколькими параллельно соединенными лампами из двух местоположений наиболее востребован и прост. Существует четыре возможные комбинации положения клавиш двух выключателей: в двух из них светильник включен, в двух других – выключен.

В примере с фото приборов сзади цепь разомкнута, и лампа не горит. На нижней части иллюстрации цепь замкнута, и свет включен. Можно сказать, что в данной схеме подключения один обычный выключатель заменен двумя одноклавишными проходными, соединенными между собой двухжильным кабелем.

Данная иллюстрация демонстрирует подключение с применением распределительной коробки. Как видите, каждый из приборов соединен с коробкой трехжильным кабелем.

Схемы управления одним светильником из нескольких точек

Управление из нескольких точек необходимо при движении по длинному переходу. Например, в трехэтажном доме на каждом этаже можно управлять освещением на лестнице там, где нужно.

Чтобы реализовать схему независимого управления освещением из трех местоположений, необходим перекрестный выключатель. Как и в предыдущем варианте, они могут быть соединены между собой двухжильным кабелем.

Теперь познакомимся со схемой электромонтажа, выполненной по всем правилам, с применением распредкоробки. Как видите, для подсоединения к распределительной коробке двух проходных переключателей необходим трехжильный кабель, а для перекрестного — придется использовать два двухжильных.

По этому же принципу можно построить схему управления освещением из 4-х и более местоположений. Первый и последней прибор в цепи – проходные выключатели. Промежуточные приборы — перекрестного типа.

Управление несколькими светильниками из нескольких мест

Бывают ситуации, когда необходимо управлять несколькими светильниками из нескольких местоположений. Например, в спальне возможна установка одного двухклавишного проходного переключателя у двери, а другого — у кровати. Тогда в обоих местах можно будет включать и выключать как общее освещение в комнате, так и светильники у кровати.

Для реализации такой схемы потребуется два двухклавишных проходных выключателя. Для их соединения в простейшем случае необходимо два двухжильных кабеля.

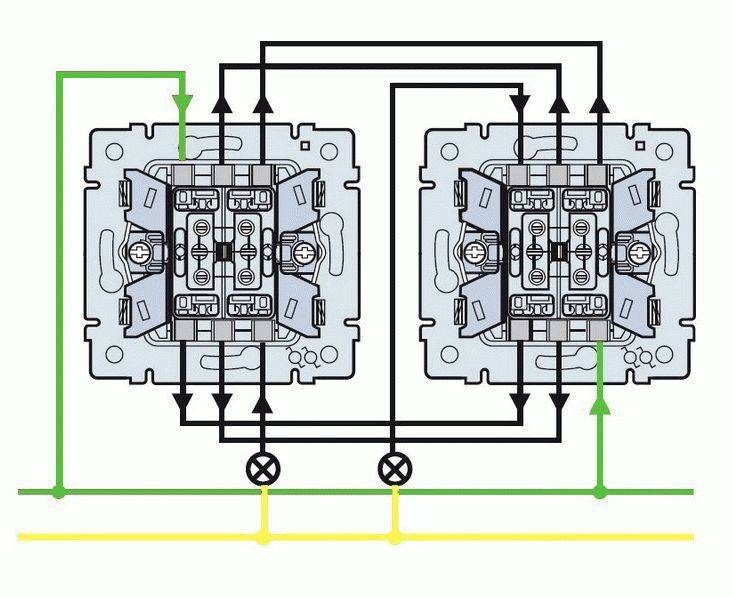

Монтажная схема правильного подключения двухклавишного проходного выключателя с применением распредкоробки выглядит более внушительно. Коробка потребуется большого размера, так как в ней должно уместиться восемь соединений проводов. Для подключения первого проходного выключателя потребуется двухжильный и трехжильный кабель, а для подсоединения второго – два трехжильных.

Теоретически, увеличивая количество проходных 2-х клавишных выключателей, можно осуществлять независимое управление освещением 2-х светильников из любого количества мест. Возможно, Вы захотите оперировать из двух местоположений тремя группами лампочек в люстре. Схема с применением тройного выключателя демонстрирует реальную возможность такой работы, однако кабеля при этом потребуется немало.

Данная схема подключения проходного выключателя из 3-х мест демонстрирует возможность управления двумя отдельными лампочками. Два двухклавишных проходных выключателя могут стоять у кровати, третий – у двери спальни. Везде можно включить и выключить местное освещение, либо общий светильник.

Как мы уже заметили, схему управления освещением можно наращивать бесконечно. Возможность включать и выключать 2 различных светильника из четырех точек может пригодиться в длинном коридоре дома с большим количеством комнат. Очевидно, после рассмотрения различных примеров не составит труда составить самому любую схему независимого управления освещением с применением одноклавишных и других проходных выключателей.

Что такое проходной выключатель и как он работает

Этот тип отличается от стандартного. Если в обычном варианте электрическая цепь просто замыкается или размыкается, то в рассматриваемом оборудовании она переключается с одного контакта на другой. Систему можно назвать переключателем, так как она меняет режимы, а не работает как классические изделия. Принцип работы проходного выключателя такой:

1. В отличие от стандартного варианта с задней стороны в одноклавишной модели расположено не два, а три контакта. Причем дополнительный контакт нужен для того, чтобы при размыкании одной цепи замыкалась вторая и управление переходило на второй элемент, расположенный в другом месте комнаты.
2. Такие выключатели всегда используются попарно. Их не может быть меньше двух, иначе смысла в использовании не будет. Система работает за счет перекидных контактов, которые действуют подобно коромыслу.
3. Обычно свет горит, когда оба выключателя находятся в одном и том же положении. Когда клавиши расположены по-разному, освещение выключается.
4. Обязательным элементом в этом случае является коммутационная коробка. За счет ее делается система, позволяющая включать и выключать освещение из разных мест комнаты.

Внешний вид и особенности конструкции в квартире.

Кстати! С наружной стороны на проходном выключателе обычно есть обозначение в виде треугольников, вершины которых направлены вверх и вниз.

Принцип работы и терминология

Понятие «проходной выключатель» не совсем обозначает его функциональную принадлежность. Если его применять по прямому назначению, то логичнее употреблять термин «проходной переключатель». Но в обиходе прижились оба варианты.

Проводной выключатель внешне ничем не отличается от стандартного. Разница только в организации системы контактов. Для начала вспомним как работает обычный выключатель. Основное его назначение – это размыкание и замыкание цепи. Назначения переключателя, в принципе, также.

Разницу можно заметить, если взглянуть на условные обозначения.

На рисунке видно, что переключатель оснащен третьим контактом, назначение которого разительно отличается от двухклавишного выключателя, который также имеет три контакта.

Фактически, разница работы выключатели и переключателя происходит в момент размыкания электрической цепи:

• выключатель разрывает цепь;
• переключатель разрывает одну цепь и замыкает вторую.

Вторая цепь в данном случае – это контакты парного переключателя, так как эти устройства не работают самостоятельно.

Рассмотрим схему подключения проходных переключателей с управлением из двух мест.

Принцип работы контактов такого выключателя похож на коромысло. На рынке, кстати, редко, но все же встречаются переключатели с нулевым положением, то есть разомкнутыми могут быть сразу две цепи. Проходной коммутатор можно использовать как обычный – третий контакт в таком случае не подключается.

Второй вариант, когда из обычного выключателя делается проходной, рассматривать не будем. Это было характерно для 90 лет, но сейчас на рынке представлено достаточное количество моделей по приемлемым ценам и экспериментировать в данном направлении не совсем целесообразно.

Монтаж

Перед присоединением выключателя необходимо распечатать или нарисовать схему подключения. С её помощью будет несложно произвести необходимые соединения в распределительной коробке. Но ВСЕГДА сначала ОТКЛЮЧАЕМ электроэнергию!

После этого штроборезом подготавливаются канавки (штробы) для кабеля при закрытой проводке или крепятся кабель-каналы/гофра — при открытой. Далее коронкой по бетону сверлят и потом выбивают отверстия в стене под монтажные коробки или прикручивают к ней подрозетники при открытом способе. Проложив провода между всеми точками и зафиксировав их алебастром в штробах или закрыв крышку канала/закрепив на изоляторах, зачищаем их концы на 1-1,5 см и осуществляем соединение проводов в распредкоробке при помощи клеммных колодок/пружинных клемм/колпачков СИЗ/пайки/опрессовочных гильз/зажима «орех». Скруткой провода соединять ЗАПРЕЩАЕТСЯ! Особенно алюминиевые с медными.

С квартирного/лестничного щитка на распределительную коробку, как правило, приходит кабель в котором два провода: «фаза и «ноль». Фазный провод, находящийся под напряжением, определяем индикаторной отверткой (включив ненадолго свет), помечаем его (снова выключаем электроэнергию) и соединяем с одним из проводов трехжильного кабеля, который проложен к выключателю. Два других провода из этого кабеля соединяем с проводами, идущими к люстре. Постарайтесь сделать так, чтобы провода, уходящие к люстре, были соединены в электрических патронах с центральным контактом. Нулевой провод из щитка соединяем с нулевым проводом, идущим к люстре.

В выключателе (если все провода одинакового цвета) находим прозвонкой фазный провод и вставляем его во входную клемму. Часто она обозначена латинской буквой «L». Если провода разного цвета, присоединяем ко входу тот провод, который соединили с фазным в распредкробке. Оставшиеся два провода из кабеля присоединяем к отходящим зажимам. Они бывают помечены символами в виде отходящих стрелок. В люстре, если она трехрожковая, один фазный провод соединяем с двумя проводами от плафонов, второй – с оставшимся плафоном.

Вставляем рабочий механизм в подрозетник, закрепляем его винтами, одеваем сверху декоративную рамку. Включаем свет в щитке и по очереди пробуем клавиши. От одной клавиши должен гореть один плафон, от второй – два, а когда задействованы обе клавиши – то должны зажечься все лампы.

Ниже  небольшое видео, которое покажет весь процесс.

Особенности монтажа

Выберите места для установки проходных переключателей. Учитывая суть самого коммутационного аппарата, вполне логично, что один будет в начале помещения, второй в конце

Неважно, с какой стороны вы зайдёте в это помещение, в любом случае – одним выключателем вы включите свет, другим отключите, они оба работают в два направления осветительных групп

Для подключения проходного двухклавишного выключателя понадобятся специальные монтажные коробки, которые утапливаются в стенное отверстие (их ещё называют подрозетниками).

Так как все соединения (а их не так уж мало) будут выполняться в распределительной коробке, то в обычной стандартной (диаметром 60 мм) это сделать будет затруднительно, там попросту не хватит места, чтобы произвести необходимую коммутацию и аккуратно уложить её внутри. Перед тем, как подключить двойной проходной аппарат, постарайтесь приобрести коробку большего диаметра или спаренную из двух-трёх.

1. Обесточьте помещение, в котором будете производить работы.
2. При помощи электродрели со специальной коронкой проделайте в стене необходимые отверстия под распределительную коробку (как правило, делается под потолком) и подрозетники (принято устанавливать их на уровне опущенной человеческой руки).
3. Для прокладки проводов с помощью болгарки сделайте штробы от распределительной коробки до мест установки выключателей и светильников.
4. Проложите в штробах провода и зафиксируйте их при помощи алебастра. Не забудьте при этом оставить длинные кончики для разделки и подсоединения.
5. Заведите в распределительную коробку провод питающей сети, в нём будет две жилы – фаза и ноль.
6. Согласно описанной выше схеме подключения произведите все необходимые соединения проводов. Среди электриков самым распространённым методом соединения является скрутка. Концы проводов необходимо зачистить от изоляции: в распределительной коробке для надежности скрутки концы зачищаются на 3-4 см, в выключателях и патронах ламп достаточно 0,8-1 см.
7. Все места соединений прочно заизолируйте специальной лентой, сверху для надёжности ещё наденьте ПВХ трубки.
8. Установите светильники (в осветительных группах обычно элементы освещения подключают параллельно, потому что при последовательном соединении, если выйдет из строя один светильник, у вас не будет работать вся цепочка).
9. Закрепите выключатели в подрозетниках, установите рамки и клавиши.
10. Подайте напряжение в помещение и опробуйте работу проходных выключателей. Произведите включение первого аппарата, лампы должны загореться, пройдите до конца помещения, отключите второй выключатель, светильники должны погаснуть.

В следующем видео показано как выполнить подключение на практике:

https://youtube.com/watch?v=KKiariXmqfw

И еще один пример — здесь:

Если хорошенько разобраться, схема подключения двухклавишного проходного переключателя, не так уж сложна. Что понадобится, так это элементарные знания электротехники, рабочий набор инструментов электрика и максимум внимательности.

Подключение проходного выключателя на три точки

Для регулировки выключателем из трех мест, к двум выключателям добавляем перекрестный (крестовой) переключатель. От ранее описанных  отличается он наличием двух входов и двух выходов.  Переключает он сразу пару контактов. Схему подключения , смотрите на рисунке. Если разобрались с тем, что было выше, понять эту не составит труда.

Схема подключения с трех точек

1. Ноль (и заземление, если есть) заводится сразу на лампу.
2. Фаза подключается ко входу одного из проходных выключателей (с тремя входами).
3. Вход второго подается на свободный провод лампы.
4. Два выхода одного трех контактного устройства заводятся на вход перекрестного переключателя (с четырьмя входами).
5. Два выхода второго трех контактного устройства заводятся на вторую пару контактов переключателя с четырьмя входами.

Та же схема, но уже в другом ракурсе — куда подключать провода на корпусах.

А вот примерно так разводить по помещению.

Проводка при управлении лампой из трех мест

Если необходима схема на четыре, пять и боле точек, то отличие только в количестве перекрестных переключателей (на четыре входа/выхода). Выключателей (с тремя входами/выходами) всегда два — в  начале и в  конце цепи. Все остальные — перекрестные переключатели.

Подключения проходных выключателей на 5 точек

Если убрать один «перекрестник»,  получается схема управления из четырех точек. Добавите еще — будет уже схема на 6 точек управления.

Посмотрите еще это видео.

Как подключить перекрестный промежуточный выключатель переключатель с трех мест схема перекрестного
