Отопление частного дома дровами с помощью котла и печи

Электрический котел

Электрокотел – это прибор, которому для обогрева дома понадобятся только электричество. В качестве теплоносителя может выступать и вода и антифриз. Но для дачного отопления лучше подойдет антифриз. Водяная система нагревается с помощью ТЭНов. Нужно тщательно следить, чтобы не было утечки антифриза, так как устройство может сгореть.

Специалисты устанавливают такой котел под ключ, при этом также устанавливается двухтарифный счетчик, так как тарифы на электричество ночью значительно ниже дневных. Часто такую автономную установку зимой применяют как дополнительное отопительное оборудование, включая его по ночам.

Бавария (Экокамин, Россия)

Российская компания Бавария называет себя лидером в сфере производства печного оборудования. Работают с 2000 года. Специализация: топки, обычные и изразцовые печи. Завод предлагает 3 линейки продукции, самой популярной из которых является Бавария. Это стальные печи с футеровкой из шамотного кирпича. Могут быть стандартными или угловыми, с варочной поверхностью и без, с облицовкой из керамической плитки или изразцов. Ассортимент этой линейки включает продукцию стоимостью от 16 до 75 тыс. руб.

Основные характеристики печей Бавария от Экокамин

Характеристика	Бавария	Бавария Угловая	Бавария Призматик (пристенно-угловой)
Мощность, кВт	6-13	6-13	7-15
Объем отапливаемого помещения, м³	90-195	90-195	105-225
Максимальная длина полена, мм	300	300	400
Диаметр дымохода, мм	150	120	150
Размер, мм	476х579х835	515х650х860	527х638х1000
Масса, кг	107	70	107
Цена, руб.	21 000	18 000	27 000

Впечатления от применения. Компактные размеры, лаконичный дизайн, который подойдет для любого загородного дома, интересное решение по облицовке, можно подобрать изразцы по вкусу. Прогревает остывший дом на 50 квадратов до +7°C при -15°C на улице за 2 часа. Максимальная длительность горения на одной закладке – 6 часов. Удобно реализована возможность подключения дымохода позади или сверху печки. Однако не стоит рассчитывать на эффективное использование плиты, потому что нагревается она очень медленно.

Посмотреть видеообзор угловой модификации Экокамин Бавария с плитой:

Везувий В5С

Если нужна мощная и при этом не очень дорогая печка, предназначенная для установки в частном доме, следует обратить внимание на эту модель. Дело в том, что она идеально подходит для жилых помещений площадью 80-100 квадратных метров

Среди отличительных особенностей данного устройства следует выделить то, что оно многофункциональное. Дело в том, что у этой модели есть специальная варочная поверхность. Это позволяет использовать печку для приготовления пищи. Таким образом, можно будет готовить пищу даже без электричества и газа.

Помимо варочной поверхности, печь оснащается специальным колосником и прочной дверцей. Они изготавливаются из высокопрочного чугуна, который без проблем справляется с воздействием высоких температур. В этом устройстве предусмотрена керамическая облицовка. Данная особенность позволяет равномерно распределять выделяемое тепло.

Плюсы:

• хорошая мощность – около 8000 Вт;
• современный дизайн, благодаря которому эта печь без проблем впишется в любой интерьер;
• наличие специальной варочной панели для приготовления еды;
• надежная передняя дверца;
• возможность вручную отрегулировать интенсивность горения пламени;
• удобное подключение к дымоходу.

Минусы:

• большие габариты конструкции;
• изделие придется периодически обслуживать, чтобы оно нормально функционировало.

Схема обвязки без насоса

При отсутствии электроснабжения или нестабильной работе сети сооружают отопительный контур с естественной циркуляцией теплоносителя. Другое название – гравитационный. Он не нуждается в насосе, а значит, является энергонезависимым.

Принцип работы

Движение теплоносителя по трубам обеспечивает конвекция – стремление менее плотной нагретой среды перемещаться вверх под действием архимедовой силы. Горячую воду вытесняет из котлового бака в подачу более холодная, поступающая из «обратки».

Схема обвязки твердотопливного котла без насоса.

Необходимые инструменты и расходники

Для монтажа понадобятся:

• перфоратор;
• уровни – реечный и ватерпас;
• рулетка;
• разводной ключ «попугай»;
• отвертки, плоскогубцы;
• для полипропиленового контура – специальный нагреватель для сварки пластмассовых деталей.

Нужны материалы:

• кронштейны для крепления труб и радиаторов;
• дюбели;
• пакля или сантехнический лен (ФУМ-лента не подходит из-за высокой температуры транспортируемой среды).

После нагрева объем теплоносителя увеличится. Для компенсации в систему врезают расширительный бачок.

Также нужны радиаторы, трубы, муфты и другие фитинги.

Как сделать

Чтобы создать конвекцию и свести к минимуму гидравлическое сопротивление контура, его строят по следующим правилам:

1. Котел располагают хотя бы на 0,5 м ниже радиаторов. В разных помещениях отметки на одной высоте делают с помощью ватерпаса.
2. Первый участок от подающего патрубка прибора делают вертикальным до потолка. Это разгонный коллектор, он создает сильный конвекционный напор. Опуск делают вдоль угла того помещения, где находится первый радиатор.
3. Применяют большие трубы – с внутренним диаметром 30-40 мм. С увеличением этого параметра снижается гидравлическое сопротивление.
4. Горизонтальные участки монтируют с большим уклоном – 1 см/м. Это облегчит сток холодной жидкости обратно к котлу.

Котел располагают так, чтобы уменьшить гидравлическое сопротивление.

Расширительный бак размещают в самой верхней его точке. Чтобы не нарушать эстетики, резервуар часто устанавливают на чердаке. В таком случае изделие нужно утеплить.

Минусы

Гравитационная система имеет ряд недостатков:

1. Длина контура не может превышать 30 м.
2. Тепло распределяется неравномерно, дальние от котла радиаторы холоднее ближних.
3. Из-за существенного перепада температур на «подаче» и «обратке» отопитель испытывает высокие нагрузки.
4. Нужны трубы большого диаметра, что приводит к удорожанию проекта и увеличению объема воды.
5. Через открытый расширительный бачок в рабочую среду поступает кислород, вызывающий коррозию металлических поверхностей и завоздушивание контура.
6. Невозможна эксплуатация прибора в режиме малой производительности, что требуется в межсезонье.

5 Возведение своими руками

Для начала подготавливается проект, после чего делается согласно чертежам теплообменник, который должен в последующем монтироваться в печку. Собственно и печка возводится по его габаритам.

При проектировании нужно подумать, каким образом устройство будет располагаться в комнате. Место должно быть удобным для пользования и общедоступным.

После того как фундамент установлен, готовится кирпич для кладки. Он должен быть огнеупорным, без каких-либо сколов, повреждений и трещин. Также нужно предусмотреть в проекте месторасположение поддувала и камеры сгорания, дымоотвода, варочной поверхности. Последнюю можно и не монтировать, всё зависит от предпочтений хозяев дома.

Постройка происходит в определённой очерёдности:

1. 1. Для начала подготавливается раствор. Он состоит из воды, глины и песка. Такую смесь можно уже в готовом виде приобрести в специализированных магазинах, но опытные мастера делают её самостоятельно.
2. 2. Фундамент изолируется слоем плёнки или рубероида.
3. 3. Поверх укладывается равномерный слой раствора и кладутся первые ряды кирпича.
4. 4. Обустраивается топка и зольник. Точность кладки нужно проверить с помощью строительного уровня.
5. 5. Дальше фиксируется дверка и делается свод. Также монтируется дымоход. Для стен дымохода нужно использовать полукруглые кирпичи.
6. 6. На завершающем этапе происходит монтаж водяного контура. Подсоединяются трубы и батареи, ёмкость для теплового обмена. После этого заливается жидкость. Можно использовать обычную воду или подготовленные растворы.

Также при желании можно сделать декоративную отделку печи. Экономичное устройство печки можно сделать и самостоятельно. Такое устройство долговечное, имеет высокий коэффициент полезного действия, поэтому дом получит установку, независимую от централизованного отопления.

Схема отопления с двумя котлами

Часто с твердотопливной установкой используют маломощный прибор, работающий на ином виде горючего, – электрокотел или газовый, запитанный от баллона.

Это дает такие преимущества:

1. Если пользователь забудет подложить дрова, второй агрегат запустится автоматически и не даст системе остыть.
2. Основной отопитель работает с максимальным КПД.

Основное оборудование подбирают не по наименее низкой, а по среднезимней температуре. Это дает возможность эксплуатировать его большую часть времени в режиме номинальной производительности, а значит, с максимальным КПД.

Схема отопления с двумя твердотопливными котлами.

Второй котел используют:

• в экстремальные холода;
• во время простоя основного отопителя из-за отсутствия горючего или в период обслуживания;
• в межсезонье (в одиночку).

Применяют разные схемы подключения:

• параллельную;
• последовательную;
• каскадную.

Stoker Садовая 100-ОВ

Эта дровяная отопительная печка идеально подойдет для установки в небольшом дачном домике. Стоит отметить, что она, как и предыдущая модель, относится к отопительно-варочным устройствам. Поэтому она оснащается специальной конфоркой вверху, которая позволяет заниматься приготовлением еды. К особенностям печи следует отнести ее компактные габариты. Она не занимает много места и благодаря этому ее можно установить даже в небольших комнатках. Несмотря на свой небольшой размер, это устройство имеет неплохую мощность – 6000 Вт. Это позволяет использовать ее для отопления помещений с площадью до 100 м3.

Модель оснащается специальным экраном-конвектором. Он изготавливается из прочной нержавеющей стали. Используется для создания конвективного потока вдоль стенок устройства, что способствует прогреву помещений. Также экран выполняет и защитную функцию от инфракрасного излучения. Помимо этого, модель оснащается рассекателем дымового газа. Он нужен для равномерного распределения дыма и улучшения теплоотдачи.

Плюсы:

• компактные габариты;
• наличие варочной поверхности;
• прочный стальной колосник;
• наличие крепежных отверстий на ножках, которые позволяют закрепить конструкцию к полу.

Минусы:

неудобная верхняя заглушка.

Конструктивные особенности печи с контуром

Печка с отопительным контуром обеспечивает равномерный и быстрый нагрев помещения благодаря теплоносителю (вода или другая жидкость), который находится внутри системы. Тепловая энергия, выделяемая при топке, используется для обогрева помещения и нагрева воды в системе.

Отопительное оборудование такого типа оснащается металлическим нагревательным контуром. Он представляет собой резервуар со штуцерами и подведенными к ним трубами.

Современные печи с контуром для отопления выполняются из металла или огнеупорного кирпича, с различным размещением каменки, а также с водяной емкостью.

Конструктивно печной котел представлен двумя видами:

• Котел в дымоходе . Подобное устройство отличается высокими эксплуатационными характеристиками, продолжительным сроком службы и простотой использования. Единственный недостаток конструкции – невозможность обогреть большие помещения.
• Котел в топке . Он предназначается для обогрева больших площадей, отличается доступностью и долговечностью. К недостаткам можно отнести близкий контакт с открытым огнем, что приводит к сильному перегреву и разрушению металлических элементов конструкции. Кроме того, высокая температура отопительного контура приводит к быстрому образованию сажи и снижению КПД устройства.

Можно ли сделать своими руками

Устройство, использующее дровяное топливо весьма простое и вполне возможно изготовить котел на дровах своими руками тем, кто умеет обращаться с основными слесарными инструментами и сварочным аппаратом.

Котел, сделанный собственноручно. Источник фото: biser.enjob.ru

Пошаговая инструкция самодельного дровяного котла:

1. Дровяной котел своими руками выполняют из металлической бочки 200 л. Крышку у нее срезают и приваривают бортик. Из мощной болванки либо иного утяжелителя выполняется поршень с диаметром меньше емкости. Можно использовать комплектующие для насосных станций, тросы.
2. В крышке выполняют отверстие для размещения воздуховода 100 мм. По высоте он устраивается выше уровня бочки на 20 см.
3. С боковой стороны монтируют дымоотвод 100 мм.
4. Воздуховод приваривают к поршню. На верхней части его обустраивается заслонка, регулирующая объем необходимого воздуха. К нижней части поршневой конструкции приваривают специальные ребра, для уплотнения дров.

Подобные самодельные котлоагрегаты с принципом длительного горения, могут на одной закладке дров отработать более суток.

Преимущества системы на твердом топливе

Изготовление самодельных котлов отопления для частного дома подразумевает проведение расчетов, а также получение некоторых навыков и знаний

При этом самое важное в такой работе – это безопасность, так как даже заводские изделия периодически становятся причиной взрыва или пожара. Еще одна проблема, которая может сопровождать создание оборудования, это сопряжение самодельной конструкции с отопительной системой. Самыми доступными и безопасными котлами, которые можно соорудить своими силами, являются агрегаты, работающие на твердом топливе

Они характеризуются следующими преимуществами:

Самыми доступными и безопасными котлами, которые можно соорудить своими силами, являются агрегаты, работающие на твердом топливе. Они характеризуются следующими преимуществами:

• высокий КПД;
• полная автономность системы;
• простая эксплуатация;
• экологичность;
• невысокие расходы.

Котлы, работающие на твердом топливе, отличаются самым высоким уровнем безопасности.

Можно выделить два типа котлов, работающих на твердом сырье:

• традиционные приборы,
• пиролизные.

Разница между ними в том, что осуществляется по-разному сгорание топлива.

В традиционных котлах предусмотрена только одна камера, где и происходит сгорание топлива.

Пиролизные агрегаты имеют два отсека, в нижнем из которых происходит сгорание топлива с выделением большого количества газа, а в верхнем – происходит его сжигание, в результате чего образуется большее количество тепла. При эксплуатации пиролизного котла требуется использовать только сухую древесину, а также соблюдать другие требования к теплоносителю.

Видео и рекомендации

Система таких агрегатов отличается простотой и доступностью. Такая работа под силу любому при условии соблюдения определенных условий:

• владение базовыми навыками горячей сварки;
• проведение предварительных расчетов и изготовление чертежа;
• подготовка всех необходимых материалов.

Видео 1 Делаем котел отопления своими руками

Видео 2 Делаем обычный самодельный дровяной котел

Видео 3 Новая супер модернизация самодельного котла “Бубафоня”

Видео 4 Самодельный “неубиваемый” электрокотел

Главная особенность самодельных котлов для отопления частного дома, видео которых мы можете посмотреть выше, это то, что для их создания не требуется никакое специальное оборудование, а конструкцию можно соорудить из подручных средств:

• листы металла, или металлическая бочка с толщиной стенки не менее 5 мм, при этом обязательно нужно удостовериться в отсутствии дыр;
• радиаторы.
• стальные и профильные трубы.
• заслонки.
• крепежные детали.
• дверца.

Для изготовления котлов используйте только новые материалы без брака, дыр, трещин и заломов.

Кроме того, котел можно оборудовать циркуляционным насосом.

Чертежи и инструкция

Собирать и устанавливать оборудование следует исключительно по схеме, обязательно в порядке, который был предусмотрен чертежом. При этом полностью исключены ошибки, приводящие к полной неработоспособности изделия.

Традиционные самодельные котлы для отопления частного дома, чертежи которых можно сделать самостоятельно, выполняются в виде 2 отсеков, размещающихся по принципу «матрешки». Внешний отсек будет исполнять роль камеры для сгорания топлива, а внутренний – будет служить баком для нагрева теплоносителя. При этом эти отсеки не должны между собой сообщаться, чтобы продукты сгорания не попадали в воду.

После сборки основы самодельный котел для отопления частного дома, чертеж которого дает возможность сделать это быстро и правильно, устанавливается на постоянное место. Затем топку оборудуют дымоходом с заслонками, для того, чтобы дым выводился наружу, и обеспечивалось отопление. В заключение – придание печи эстетики с использованием кирпича или декоративных элементов.

Далее самодельный котел подсоединяется к водяному контуру и проводится первое включение конструкции, которое является тестовым запуском. В случае успешного тестирования, изделие можно использовать по назначению.

Отопление дачи дровами

В стране, богатой лесами, дровяное отопление является наиболее востребованным и недорогим. Основным недостатком в этом случае является необходимость постоянно поддерживать температуру в котле для комфортного проживания в доме. Предусматривая отопление дачи, стоит продумать установку комбинированного котла, работающего на нескольких источниках энергии. Можно поставить котел, работающий на твердом топливе с возможным переходом на жидкое или электричество.

Если вы посещаете дачу исключительно летом, можно установить в ней камин. Это не только позволит отопить помещение ночью или при резком похолодании, но и придаст дополнительную романтическую нотку в оформлении дачи. Прекрасно посидеть у открытого огня, послушать треск поленьев, понаблюдать за пляской языков пламени. Подобное времяпровождение отлично помогает снять напряжение трудового дня. Отопление дачи дровами носит скорее эстетический характер, чем практический, если вы не планируете жить в ней долго, а приезжаете, лишь на короткое время для отдыха.

Виды печей для отопления частного дома и их ключевые различия

Существует два типа водяных печей:

• приборы только для отопления;
• варочно-обогревательные агрегаты.

От назначения оборудования зависит его конструкция. В первом варианте печи вся тепловая энергия идёт на нагрев дома (через теплоноситель и стенки). Во втором же часть тратится на камеры для приготовления еды.

Обычная дровяная

От оборудования, применяемого для традиционного обогрева, печь отличается присутствием бака-теплообменника. Он изготавливается:

• из листового металла;
• из металлических труб круглого сечения;
• из квадратных труб из металла.

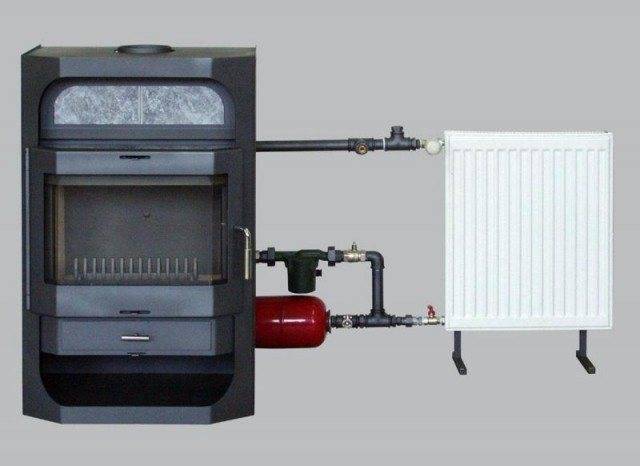

Фото 1. Металлическая дровяная печь с водяным контуром. Дверца топки выполнена из жаропрочного прозрачного стекла, что позволяет любоваться пламенем.

Теплообменник, сделанный из листов, проще очищать. Зато трубчатый элемент имеет большую площадь поверхности и за счёт этого работает эффективнее.

Резистор может устанавливаться:

• в топочную камеру;
• вокруг дымохода.

В первом варианте он имеет П-образую конструкцию, расположенную рядом со стенками и потолком камеры. Теплоноситель быстрее прогревается, но материал бака подвергается воздействию более высокой температуры и потому интенсивнее подвержен разрушению.

Во втором случае воздух нагрет не так сильно, и оттого требуется теплообменник большего объёма. Зато и прослужит он дольше.

Справка. Чаще всего бак для нагрева жидкости делают из жаропрочной стали. Но если он монтируется в дымоход, используется и медь. Для размещения в топливной камере её устойчивости к высокой температуре недостаточно.

С функцией приготовления пищи

Конструкция печи двойного назначения имеет определённые особенности. Выше топочной камеры располагается духовая. Если планируется использовать печь для приготовления еды, теплообменник размещают только по бокам топки. Тогда поднимающийся наверх горячий воздух позволяет создать достаточную температуру.

Если же теплообменник монтируется со всех сторон, камера будет нагреваться значительно меньше. Она подойдёт только для разогрева еды.

На небольших печах иногда делается не отдельная камера, а конфорка (реже — не одна).

Она используется не как духовка, а в качестве небольшой варочной панели.

То есть на ней можно вскипятить воду в чайнике, приготовить пищу в небольшом объёме.

Важно! Для приготовления еды такие печи рационально использовать только в холодное время. Топить всю систему летом будет экономически нецелесообразно

Особенности эксплуатации

После ознакомления с вопросами подготовки котельной, устройства фундамента, монтажа приточно-вытяжной вентиляции и устройства дымохода важно разобраться с особенностями установки твердотопливного котла

На начальной стадии работ удаляют упаковку с агрегата и проводят его сборку согласно прилагаемой инструкции. Котёл закрепляют на основании таким образом, чтобы его выход совпадал с входным отверстием дымохода. Закрепляют модель на фундаменте в строго горизонтальном положении, для этого используется строительный уровень.

Подключают теплогенератор к дымоходу и отопительной системе согласно выбранной схеме. На заключительном этапе работ налаживают автоматику, закрепляют вентилятор и устанавливают циркуляционный насос.

Топ-5 недорогих печей для дома на дровах

В магазинах есть широкий выбор печей для обогрева жилья. В рейтинге наиболее бюджетных отопительных приборов 2020 года можно выделить несколько лучших печей для отопления дома на дровах, которые по тем или иным параметрам считаются наиболее предпочтительными к покупке.

Конвектика Варна 100Ч (от 8900 руб.)

Недорогой вариант, который отлично справляется с нагревом жилых или производственных помещений до 100 м³. Печка имеет регулировку пламени, систему длительного горения. За счет увеличенной варочной поверхности возможна установка больших емкостей.

Основные характеристики прибора:

• материал корпуса и дверцы– сталь;
• топливо – дрова;
• габариты (ШxВxГ) – 53x57x52.60 см;
• вес – 36 кг.

Плюсы:

• стоимость;
• скорость нагрева помещения.

Минусы:

в комплектации отсутствует шибер.

Професоръ Бутаковъ Студент (от 12200 руб.)

Отличается простотой монтажа и удобством эксплуатации. Модель имеет компактные размеры и хорошо справляется с отоплением помещения. Нагревается быстро. Благодаря внешнему виду такой прибор будет неплохо смотреться как в загородном доме, так и на даче. Длительность горения в режиме тления – до 8 ч. Есть возможность регулировки уровня пламени.

Основные характеристики прибора:

• материал корпуса и дверцы– сталь;
• мощность – 9 кВт;
• отапливаемый объем – 150 м³;
• топливо – дрова;
• габариты (ШxВxГ) – 37x65x54.50 см;
• вес – 57 кг.

Плюсы:

• длительность горения;
• простота эксплуатации.

Минусы:

плохо фиксируется шибер.

TMF Огонь-батарея 7 (от 13000 руб.)

Печь характеризуется неплохим качеством. Отапливаемый объем равен 150 м³. Этот вариант отлично подойдет для частного дома.

При полной загрузке печной прибор способен обогревать помещение в течение 10 ч.

Характеристики:

• топливо – дрова;
• объем топки — 50 л;
• материал дверцы – стекло;
• габариты (ШxВxГ) – 37x76x68 см;
• конвектор щелевого типа.

Плюсы:

• простая растопка;
• малые размеры.

Минусы:

в случае перегрева сталь издает запах.

Breneran АОТ-06/00 (от 11100 руб.)

Печь напольного типа подходит для отопления разных помещений. Материалом конструкции является сталь, покрытая термостойкой краской. У прибора есть 2 камеры сгорания. В нижней происходит газификация, в верхней – дожигаются газы.

Характеристики:

• отапливаемый объем – 100 м³;
• топливо – дрова;
• мощность – 6 кВт;
• объем топки – 40 л;
• габариты – (ШxВxГ) – 43.50×63.20×60.80 см;
• вес – 55 кг.

Плюсы:

• простота топки;
• высокий КПД.

Минусы:

отсутствует зольник.

НМК Сибирь БВ-180 (от 17400 руб.)

Напольная металлическая печь. В конструкции используется 11 труб, которые соединяются между собой. С их помощью обеспечивается естественная конвекция, в результате чего происходит быстрый прогрев помещения. Печка может использоваться для отопления различных построек.

Характеристики:

• отапливаемый объем – 180 м³;
• мощность – 7 кВт;
• топливо – дрова, древесные отходы;
• КПД – 85%;
• объем топки – 42 л;
• материал топки – сталь;
• габариты – (ШxВxГ) – 45x68x88 см.

Плюсы:

• скорость нагрева;
• длительное горение.

Минусы:

неудобная чистка.

Преимущества и недостатки

Данный вид нагрева имеет значительный перечень преимуществ, на первом месте которого — экономность варианта обогрева, что вызвано не только самыми низками ценами на дровяное топливо, но также небольшими затратами на монтаж и эксплуатацию нагревающего оборудования.

Основные преимущества котлов для отопления на дровах:

1. Экологическая безопасность. В связи с низкими выбросами вредных веществ в атмосферу.
2. Технологическая простота котла на дровах и угле, гарантирует большой период функционирования.
3. Вариативность печного устройства, возможность применения всех видов твердого топлива, для любых помещений, например, для бани на дровах.
4. Энергонезависимость.
5. Возможность обогрева больших площадей на 1000-1500 м2.
6. Широкий выбор разновидностей агрегатов с водяным контуром.
7. Возможность выполнения схемы водяного отопления своими руками.

Недостатки твердотопливных котлоагрегатов:

1. Необходимость дополнительного пространства для хранения топлива.
2. Низкие показатели комфортности и необходимость постоянного ухода.
3. Высокая частота загрузки.
4. Низкий уровень автоматизации и регулирования.
