Обзор дренажных насосов Грундфос

Разновидности дренажных насосов

Прежде чем выбрать дренажный насос Grundfos, вы должны разобраться с его разновидностями. Классифицируется такое оборудование по месту расположения во время эксплуатации. Таким образом, дренажные насосы могут быть поверхностными или погружными. Работа последних заключается в полном или частичном погружении агрегата в воду. Такое оборудование имеет более мощный напор, ведь в качестве основной задачи устройства выступает подъем воды на внушительную высоту из колодца или скважины. Такие дренажные насосы Grundfos компактны и не создают шума при работе.

Еще одна разновидность, как упоминалось выше, – поверхностные насосы, которые не работают в глубоких скважинах и колодцах. Их корпус удаляется от перекачиваемой жидкости, а вода поступает в резервуар по шлангу. Насос можно использовать на участке, где грунтовые воды располагаются не так далеко от поверхности земли. Среди преимуществ таких дренажных насосов Grundfos следует выделить легкость монтажа и демонтажа, а также простоту обслуживания.

Периодически агрегат необходимо прочищать, а основные детали смазывать. Но у такого оборудования есть и свои недостатки, которые выражены в невозможности использования устройства для работы в глубоких водоемах. Кроме того, такие агрегаты не столь функциональны по сравнению с погружными моделями.

Типы приборов для систем отопления

Насосы Grundfos, предназначенные для работы в качестве циркуляционных, подразделяются на две основные группы, отличие которых заключается в условиях работы ротора приводного двигателя.

Если с перекачиваемой жидкостью соприкасается только рабочее колесо насоса, то такая конструкция носит название «с сухим ротором».

Если в транспортируемой жидкости находится и рабочее колесо, и ротор двигателя — это насос по характеристикам с мокрым ротором.

Оба типа конструкции имеют свои особенности и сферы применения.

Сухой

Сухой ротор хорош высоким КПД установки и большой мощностью. А также насосы этого типа мало чувствительны к качеству теплоносителя и спокойно переносят загрязнения взвесями и мелким абразивом. Работает при температурах, заметно превышающих допустимые рабочие значения насосов с мокрым ротором.

Фото 1. Циркуляционный насос Грундфос в разобранном виде для отопительной системы, оснащен сухим ротором.

Из минусов — меньший срок службы, сравнительная дороговизна, несколько больший габарит, необходимость регулярного технического обслуживания (смазка), высокая шумность. По этой причине модели с сухим ротором лучше устанавливать в отдельном помещении. Но при этом они способны «прокачать» большие коттеджи или даже многоквартирные дома.

Мокрый

Мокрый ротор более компактный, практически бесшумный, крайне долговечный при правильном монтаже. Не требует обслуживания в процессе эксплуатации, но менее производительный, со сравнительно невысоким КПД — не более 50%.

При общем малом энергопотреблении (в среднем 6–100 Вт в зависимости от мощности, режима и нагрузки) эта характеристика не является решающей.

Такая разновидность насосного оборудования крайне чувствительна к качеству перекачиваемой жидкости, поскольку она и является для ротора и смазкой, и антифризом. Поэтому такие приборы не могут работать при температуре выше 115 градусов и требуют обязательной установки перед насосом сетчатого грязевого фильтра.

Фото 2. Циркуляционный компактный насос Grundfos с мокрым ротором, чувствителен к качеству перекачиваемой жидкости.

Приборы мокрого типа широко применяются в индивидуальных системах отопления и водоснабжения в качестве дополнительных циркуляционных насосов линии подпитки.

Автоматика для погружного насоса Grundfos

Компания Grundfos представляет широкий спектр электронного оборудования.

Это позволяет подобрать аппаратуру для любых условий эксплуатации:

1. Реле давления регулирует силу напора воды, автоматически включает и останавливает работу насоса. Для точной корректировки параметров прибор комплектуется манометром.
2. Более сложная схема — это блоки управления РМ1-PM2, предохраняющие агрегаты от «сухого хода». Они оснащаются регулятором давления и индикатором текущего состояния. PM2 дополнительно оснащаются внутренним гидроаккумулятором объемом 0,1 л.
3. Шкаф управления для погружных насосов — комплексная защита оборудования. Ее работу обеспечивают множество датчиков и индикаторных устройств, установленных как в самой скважине, так и на щите приборов.

Преимущества колодезного насоса Grunfos.

Обзор насоса марки Unilift AP 12.40.06.A1

Этот погружной дренажный насос стоит в 2 раза дороже вышеописанного, цена составляет 30290 руб. Оборудование имеет высокую износостойкость, что обеспечивается деталями из нержавеющей стали. Может перекачивать не только чистую, но и загрязненную воду, однако в ней не должно быть волокнистых и твёрдых частиц. Их диаметр у данного варианта оборудования может достигать 12 мм.

Дренажный насос Grundfos Unilift AP способен поднимать воду на 13 м. Использовать данное устройство можно на даче для полива газона. С помощью оборудования можно откачивать воду из прудов и рек, что необходимо для их аэрации и циркуляции. Это устройство находит свое применение в небольших очистных сооружениях.

Модельный ряд Grundfos SQ

Grundfos SQ — самая востребованная серия скважинных насосов. Модели отлично проявляют себя в местах отсутствия централизованного водообеспечения для обустройства независимой водонапорной системы и используются в скважинах диаметром 3» (76 мм).

Модельный ряд SQ бытового пользования представлен насосами серии SQ типа 1, 2, 3, 5, 7. Каждый тип имеет несколько собственных модификаций. Устройства отличаются между собой производительностью и напором. Основные технические характеристики представлены в маркировке, где первая цифра указывает на количество жидкости, выкачиваемой из системы за 1 час, последние — на высоту водяного столба.

Так, агрегат средней мощности SQ3-105 имеет следующие параметры:

• производительность — 3 м³/ч;
• напор — 105 м.

Общие технические характеристики насосов серии SQ представлены так:

• максимальный расход — 1,4/1,6/1,8/2,5/3/3,5/4/5,5/7/9/9,5/15 м³/ч;
• номинальная подача — 1/2/3/5/7/9 м³/ч;
• номинальный напор — 36/37/45/50/56/68/70/85/88/92/109/128/132 м;
• мощность — 0,7/1,15/1,68/1,85 кВт;
• вес насоса — 4,7-7 кг.

Линейка установок серии SQ оборудована 1-фазным электродвигателем MS 3, автоматическим блоком управления (АБУ) SQSK, реле давления FF4, универсальными АБУ PM 1/PM 2. В качестве питания служит переменный ток от электросети. АБУ SQSK разработан для ручного и автоматического включения или отключения напорных агрегатов с учетом давления, работает в сочетании с тепловым датчиком. Реле давления FF4 — 1-полюсный управляющий термодатчик с перекидным контактом, передающим сигнал на запуск или отключение устройства.

АБУ PM1/PM2 объединяет все функции защиты и индикации. PM 2 оборудован ресивером емкостью 0,1 л, уменьшающим число запусков/остановок при низкой подаче. Для большего снижения расхода можно установить внешний гидробак. Использование АБУ увеличивает возможности насоса и позволяет пользователю сэкономить на комплектующих.

Линейка SQ работает от электросети.

Существуют модели с тросом, входящим в комплектацию, и без него. Насосы с кабелем пользуются большим спросом среди потребителей, т. к. покупатель избавляется от самостоятельного подбора резьбового сечения изделия и последующего монтажа.

Автоматические насосы могут работать как в вертикальном положении с погружением в шахту, так и в горизонтальном, т. е. располагаться на поверхности. В таком случае в комплектацию входит специальный кожух для охлаждения.

Модельный ряд SQE

Модели серии SQE конструктивно являются аналогами насосов SQ. Главное отличие изделий — наличие частотного преобразователя, который поддерживает постоянство давления и регулирует частоту вращения электромотора. При отсутствии случайного снижения напора жидкости и перебоев в водоподаче, вне зависимости от количества открытых кранов, водозабор будет таким, каким установил его пользователь.

Для автоматического управления насосными системами SQE предназначен АБУ CU 301, корректирующий рабочие параметры. При отсутствии воды механизм заполняет мембранный напорный бак и останавливается.

Критерии выбора дренажного насоса

Подытожим, как выбрать дренажный насос. Приобретая необходимый агрегат, ориентируйтесь на следующие моменты:

1. Условия работы оборудования. Хотя с перекачиванием сточных вод легко справляются дренажные насосы – технические характеристики ограничиваются степенью их загрязнения (она не должна превышать допустимых параметров). Другими словами, крупные камни, высокий процент песка в жидкости, ил и грязь могут отрицательно повлиять на работу агрегата. То есть для устранения затопления подвальных помещений можно использовать обычный дренажный насос. Но если нужно осушить водоем, под днище насоса подкладывается твердая платформа, имеющая ровную поверхность. А если фронт работ – строительная площадка, то оптимально прибегнуть к помощи мощного фекального насоса с измельчителем.

Дренажный насос может осушать даже водоем

1. Арифметические расчеты. При подсчитывании требующейся мощности оборудования, учтите, что 1 метр длины по вертикали равен 10 горизонтальным метрам. Это значит, что если у Вас глубина сточной ямы 5 м, то длина шланга не должна быть более 50 м. При этом скорость отведения стоков будет низкой, хотя дренажные насосы работают в условиях постоянно прибывающих вод. Чтобы насос справлялся со своей задачей безупречно, прибавьте к высоте подъема стоков длину, на которую отводящая труба будет прокладываться по поверхности земли в горизонтальном направлении. Если и тогда напор не будет оптимальным, следует прибавить «припуск» длины – примерно 3 м.

Чем меньше высота подъема стоков, тем эффективнее работает насос

Совет от профессионала:

Выбирая дренажный насос, главным образом обращайте внимание на его мощность. Только этот параметр определяет оптимальность использования того или иного оборудования

1. Подбор модели дренажного насоса – производится в зависимости от состояния поверхности, где будет монтироваться дренажный насос. Лучше всего устанавливать дренажный насос в приямок, глубина которого от 40 до 60 см. Это защитит от попадания воды на пол подвального помещения. Тогда насос можно снабдить вертикальным поплавковым механизмом, который будет включать оборудование по мере заполнения углубления, оставляя пол сухим. Если же есть возможность организовать приямок шириной и длиной в 50 см и более, сгодится любой тип поплавка.

Насос с поплавком не позволит сделать максимальное осушение

Когда требуется осушить резервуар максимально, необходим специальный дренажный насос, который монтируют на твердой поверхности. В данном случае поплавок не нужен, так как он будет начинать работу только при уровне сточных вод хотя бы в несколько см. Во всех остальных случаях с задачей справятся и обычные модели.

Технические характеристики

Рассматривать характеристики насосов лучше всего на конкретном примере. Хорошим вариантом является насос для системы отопления «Грундфос» UPS 25-40 – популярный агрегат, который очень часто выбирают владельцы загородных коттеджей. Цифры в названии означают, что патрубки устройства имеют диаметр 25 мм, а величина напора – 40 дм (4 м). Такой насос отлично подходит для одноэтажных домов, а при использовании однотрубной разводки он справится даже с отоплением двухэтажной постройки.

Технические характеристики насоса «Грюндфос» для отопления выглядят следующим образом:

• Насос может работать в трех режимах на мощности 25, 35 и 45 Вт;
• Объем перекачиваемой жидкости – 3,5 м3/ч;
• Расстояние между краями патрубков – 18 см;
• Вес устройства – 2,6 кг;
• Питание от обычной электросети 220 В.

Корпус устройства выполнен из чугуна, а двигателя – из алюминия. Материал изготовления крыльчатки и подшипников – керамика, а для создания ротора использовалась сталь. Подбор материалов выполнен не случайным образом – их совокупность позволила добиться высокой прочности устройства и способности выдерживать высокие температуры.

Особенно стоит упомянуть керамические подшипники, использование которых оказалось очень удачным решением. Даже при тяжелых эксплуатационных условиях эти элементы могут прослужить более 10 лет без нареканий. Кроме того, керамика достаточно выгодна в плане снижения уровня шума, который создает насос для отопления Grundfos в процессе работы.

Помимо уже упомянутого варианта, в продаже также можно встретить насосы, оснащенные технополимерной крыльчаткой и керамическим ротором. Конечно, такие устройства обходятся гораздо дороже, но высокая стоимость в данном случае имеет непосредственную связь с качеством – благодаря используемым материалам повышается эффективность конструкции и ее долговечность.

На любом хорошем насосе производителем обязательно наносится стрелка, которая указывает направление вращения ротора и движения теплоносителя. Эта стрелка сделана специально для того, чтобы мастер, выполняющий установку насоса, не перепутал патрубки и не поставил насос обратной стороной.

Комплектация устройства обычно не включает в себя крепежные элементы, поэтому их приходится покупать отдельно. После установки насоса нужно подождать около суток перед его запуском. Впрочем, если циркуляционный насос «Грундфос» для отопления до этого находился в теплом помещении на протяжении указанного срока, то этим правилом можно пренебречь – все дело в том, что использовать насос можно только при положительных температурах, причем он должен сначала к ним «привыкнуть».

Ремонт Grundfos

При вращении ручки данного прибора, он выдаёт напряжение порядка 200В. Если показания омметра при этом чрезвычайно высоки, стремящиеся к плюс бесконечности, то налицо разрыв рабочей фазы. Если же показатели сопротивления очень малы, тогда можно с уверенностью говорить о замыкании между витками электродвигателя. Производить качественный ремонт двигателя при таких неполадках в домашних условиях невозможно, и его следует сдать в специализированную мастерскую.

Если с двигателем и электроаппаратурой всё в порядке, причиной неисправности могут являться механические поломки, или засорение внутренних рабочих пространств мусором, илом, минеральными налётами. В этой ситуации внутренности насоса промываются в проточной воде и тщательно прочищаются щёткой

Особое внимание следует уделить подшипникам, водоподающему колесу, клапанам. Уплотнительные кольца и сальники должны быть в нормальном состоянии, эластичными и без механических повреждений

После прочистки деталей и узлов можно произвести сборку аппарата и попытаться вновь запустить его. При этом не забудьте наполнить рабочие камеры аппарата водой. Запуск «насухую» непременно приведёт к ещё более серьёзной поломке, после которой потребуется производить ремонт насосной станции в сервисном центре.

Виды и преимущества колодезных насосов

Концерн Grundfos (Дания) выпускает перекачивающее оборудование для бытовых и промышленных систем водоснабжения. Насосы этой компании широко применяются в различных сферах хозяйствования — на дачных участках для полива насаждений, повышения силы напора в подающих трубопроводах, для создания эффективных систем пожаротушения в общественных и промышленных зданиях.

Основные группы выпускаемого оборудования:

• погружные системы (SP);
• циркуляционные (UP);
• центробежные (CR).

Погружной скважинный насос способен обеспечить бесперебойную доставку воды к дому от подземных источников глубиной 8-300 м. Поверхностные установки предназначены для обслуживания скважин до 10 м.

Колодезный насос Grubdfos.

Все перекачивающее оборудование Грундфос оснащается следящей аппаратурой, позволяющей в автоматическом режиме осуществлять запуск и остановку перекачивающих устройств, а также поддерживать постоянное давление в системе водоснабжения.

Преимущества:

• выгодное соотношение цены и качества;
• простота обслуживания;
• высокий показатель энергоэффективности;
• максимальный КПД оборудования;
• долговечность;
• техническая поддержка производителя;
• повышенные гидравлические характеристики;
• конструкция подшипников предусматривает защиту деталей от абразивного износа.

Насосы Grundfos для канализаций

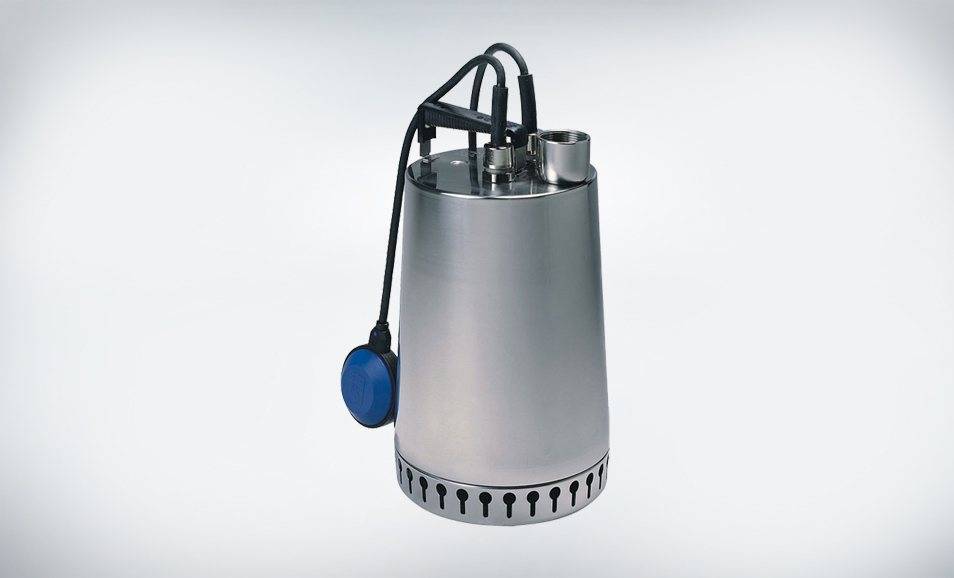

Grundfos Unilift KP 150-A1 – погружной дренажный насос

Насос Grundfos Unilift KP 150-A1 – дренажный агрегат с корпусом и рабочими частями из нержавеющей стали. Укомплектован сетчатым фильтром, обратным клапаном, рукояткой, поплавковым выключателем и 10-метровым кабелем.

Может устанавливаться как стационарно, так и мобильно. Перекачивает условно чистую и слегка загрязненную жидкость с t ≤ +50 °C. Характеристики: расход 9,0 м3/ч, напор 5,25 м, глубина погружения 10 м, потребляемая мощность 0,3 кВт.

Плюсы:

• автоматическое функционирование: с помощью поплавка;
• удобство пользования: небольшие размеры (15×22 см), малый вес (6,3 кг), низкий уровень шума (до 65 дБ), значительный диаметр включений (10 мм);
• защита от холостого хода, перегрева и перегрузки;
• стойкость к коррозии: прибор изготовлен из нержавейки;
• отсутствие необходимости в техобслуживании;
• надежность и долговечность (10 лет).

Минусы:

• хлипковатое крепление фильтра с помощью хомута: при ударе может отвалиться;
• сравнительно высокая цена: 13,2-15,4 тыс. руб.

Grundfos SEG.40.09.2.1.502 – погружной фекальный насос

Насос Grundfos SEG.40.09.2.1.502 – фекальный агрегат с режущим механизмом. При мощности 0,9 кВт откачивает 15,0 м3/ч жидкости с температурой до +40 °С. Способен погружаться на 10 м, поднимать стоки на 14,5 м.

В конструкции: чугунный корпус и двигатель, соединенные хомутом; регулируемое рабочее колесо; горизонтальный фланцевый выпуск; статорные термодатчики. Автоматически работает при глубине жидкости от 0,25 м. Перемалывает частицы Ø 10 мм.

Плюсы:

• огромная производительность: 15,0 м3/ч;
• коррозионная стойкость и надежность: применяются прочные нержавеющая сталь и чугун;
• высокая эффективность: в наличии измельчитель, рабочее колесо с регулировкой, картриджный уплотнитель вала;
• автоматическое функционирование: в конструкцию встроено реле уровня;
• защита от перегрева: используются термодатчики;
• простые и легкие процедуры: настройки, разборки, сборки.

Минусы:

• большая масса: 38,0 кг;
• очень дорого: 66,4-72,5 тыс. руб.

Grundfos Sololift 2 C-3 – поверхностная канализационная установка

Насос Grundfos Solofit2 C-3 – канализационная установка, рассчитанная на подключение 7 водозаборных точек. Укомплектованная пластиковым корпусом, «сухим» двигателем, реле уровня, обратным и вентиляционным клапанами.

Работает автоматически в зависимости от глубины жидкости: при 65 мм – включается, при 35 мм – выключается. Характеристики: расход 12,4 м3/ч, напор 8,5 м, потребляемая мощность 0,64 кВт, температура стоков до +90 °С.

Плюсы:

• автоматическое управление с использованием реле уровня;
• наличие режущего элемента и двигателя в «сухом» исполнении;
• простота монтажа: малогабаритность (ширина 16 см) и легкость (6,6 кг); поставляется в собранном виде;
• высокая температура перекачиваемой жидкости: до +60…+90 °С;
• отсутствие запахов: вентиляция с угольным фильтром;
• цена, соответствующая качеству и эксплуатационным характеристикам: 19,9-24,4 тыс. руб.

Минусы:

• со временем засоряется (залипает) поплавок – требует периодической чистки;
• не для унитаза;
• шумность.

Назначение grundfos

Одними из высокоэффективных устройств, предназначенных для перекачивания жидкостей являются дренажные насосы грундфос. Они широко используются в промышленных масштабах и в бытовом назначении.

Это способствует их использованию при значительных нагрузках в сложных условиях эксплуатации. Электромотор в таких устройствах находится выше поверхности транспортируемой жидкости, что способствует их охлаждению, предотвращая от возможного перегрева. Это увеличивает срок эксплуатации и время непрерывного использования. Данные устройства предназначены для транспортировки жидкостей, имеющих мелкие фракции твердых частиц величиной до 10 мм.

В качестве основных областей использования можно отметить:

• отведение жидкости из зон затопления, в качестве составляющего элемента дренажной системы;
• транспортировка бытовых стоков от сантехники бытового предназначения;
• перекачивание воды из природных водоемов в аэрационные системы;
• в различных целях для обеспечения нужд в областях строительства либо промышленности;
• очистительные сооружения бытового предназначения;
• выкачивание воды из шахт с ограниченным пространством, при диаметре от 250 мм.

Эти модели могут использоваться при перекачивании жидкостей с температурой до +95 °С, по окончании работ с такими большими температурами необходимо провести техническое обслуживание аппаратуры в условиях сервисного центра.

Популярные модели и особенности насосов Grundfos

Существует более 30 колодезных моделей Grundfos. Они имеют защиту от скачков напряжения, сухого хода, оборудованы устройством плавного пуска и датчиками давления. Механизмы автоматически регулируют частоту вращения вала и вовремя реагируют на перегрев двигателя. Выбрать нужную марку насоса нетрудно. Нужно только знать глубину скважины и необходимый объем водопотребления дома.

Скважинный насос серии SQ

Односкоростной насос SQ хорошо подходит для колодца с автоматикой. Модельный ряд трехдюймовых скважинных установок обладает широким диапазоном положительных характеристик. Все приборы изготавливают из высокотехнологичной нержавеющей стали и композитных материалов.

Технические особенности:

• мощность 1,15 кВт;
• производительность 3 м³/ч;
• глубина погружения 30 м;
• сила напора 89 м;
• защита от «сухого хода»;
• высокий КПД электродвигателя;
• износостойкость;
• система «плавный пуск»;
• повышенная герметичность корпуса;
• защита от скачков напряжения.

Особенности серии КР

Колодезный насос Grundfos CR.

Насос CR — многоступенчатая вертикальная установка с нормальным всасыванием. Корпус агрегата изготавливают из чугуна, титана или нержавеющей стали. Устройства комплектуются электродвигателями с регулируемой частотой вращения мощностью 0,25-3,0 кВт (220 В).

Цилиндрический кожух и промежуточные камеры соединяются с основанием при помощи длинных стяжных болтов (схема «ин-лайн»).

Такая конструкция оборудования позволяет его установку как на вертикальном, так и на горизонтальном трубопроводе. Насосы серии КР предназначены для перекачивания и повышения давления горячих и холодных жидкостей без волокнистых и твердых включений.

Создаваемая сила напора — 270 м. Производительность — 180 м³/ч.

Принцип работы насосов CR основан на увеличении давления воды, движущейся от входного отверстия к выходному патрубку. Рабочий вал агрегата оснащен металлическими лопастями спиралевидной формы. Жидкость от всасывающей магистрали поступает на крыльчатку насоса и отбрасывается к стенкам кожуха. После этого вода под большим давлением поступает в напорную магистраль.

Все оборудование этого модельного ряда оснащается торцовым уплотнителем вала и не требует технического обслуживания.

Особенность использования Grundfos sро

Корпус насоса изготовлен из коррозионно-стойких материалов. Все образцы поставляются с однофазным электродвигателем. Привод установлен в верхней части установки. Перекачиваемая жидкость проходит между корпусом устройства и кожухом электродвигателя, обеспечивая эффективное охлаждение установленному оборудованию.

Технические характеристики:

• производительность — 6,5 м³/ч;
• сила напора — 75 м;
• температура жидкости — до 40°С;
• диаметр корпуса — 140 мм;
• вес — 15-20 кг;
• глубина погружения — 20 м.

Насосы Грундфос этой модели могут выпускаться в 2 вариантах: с опорой-основанием и фильтрующей решеткой.

Установки SPO предназначены для подъема только чистой воды. Они не применяются для перекачивания жидкостей с волокнистыми и твердыми абразивными включениями. Для защиты оборудования от преждевременного износа на всасывающие патрубки агрегатов монтируются сетчатые фильтры. Решетки легко снимаются с корпуса прибора для обслуживания и ремонта.

Как работает дренажное оборудование

Конструкция состоит из корпуса, электродвигателя и ротора с крыльчаткой. Принцип работы прост: во время вращения крыльчатка создает давление, благодаря которому вода всасывается через входной патрубок, а потом выбрасывается из выходного отверстия.

Бытовые модели способны перемещать жидкость на расстояние до 10 м по вертикали и до 100 м по горизонтальным трубопроводам.

Дренажное оборудование устанавливают там, где скапливается грязная вода – около углублений, котлованов или подвалов.

Благодаря этому можно откачать сильно загрязненные воды, канализационные стоки. Приборы используют для откачивания воды из колодцев, когда возникает необходимость в их чистке или ремонте.

Они справляются с перекачиванием как чистой воды, так и густой жидкости, загрязненной песком, илом. Некоторые дачники сооружают эффективные системы полива и орошения из природных водоемов с использованием дренажных насосов.

Правила монтажа

Существует несколько простых правил монтажа циркуляционного насоса, соблюдение которых позволит добиться качественной работы механизма

Особое внимание нужно обратить на горизонтальное расположение вала в трубопроводе. Если он будет установлен с наклоном, то производительность может уменьшиться на треть

Циркуляционный насос Grundfos для отопления можно установить в уже действующую отопительную систему, в которой раньше использовалась естественная циркуляция.

В этом случае нужно обратить внимание на обвязку прибора и предусмотреть байпасную линию. С двух сторон от прибора рекомендуют монтировать вентили

Это позволит в случае поломки снять насос без слива жидкости из трубопровода.

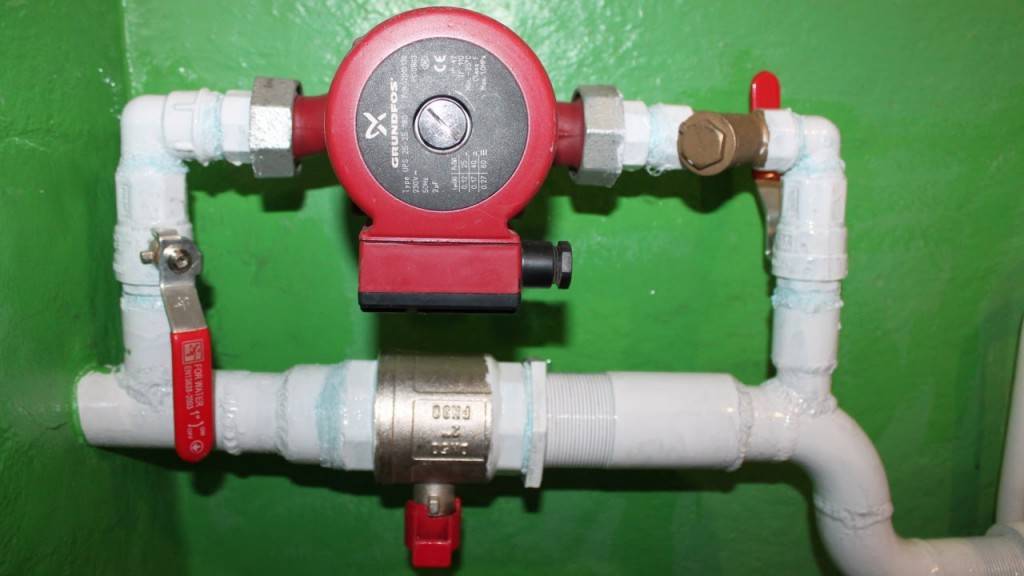

Вариант правильной установки

Чаще всего насосы для системы отопления устанавливают в обратный контур, это обусловлено рядом причин:

• высокие температуры воды приводят к быстрому износу отдельных деталей;
• если насос установлен сразу после котла, то его работа может привести к недостатку жидкости в генераторе и вызвать закипание теплоносителя;
• в верхней части трубопровода чаще накапливается воздух, что снижает скорость работы устройства, и уменьшает эффективность всего отопительного оборудования.

Циркуляционные насосы Grundfos

Насосные механизмы циркулярного типа предназначены для кругооборота жидкости в системах обогрева и подачи горячей воды в жилые и административные здания. Устройство представляет собой одноступенчатый агрегат с горизонтальным размещением вала, на который установлено рабочее колесо одностороннего входа.

Прибор комплектуется одно- или трехфазным электродвигателем по схеме «мокрого ротора». Вращающийся вал изолирован от неподвижного статора непроницаемой гильзой. Смазка подшипников выполняется за счет проходящей через корпус жидкости. Механизм имеет небольшой вес и компактные размеры, отличается почти бесшумной работой и малой энергоемкостью.

Корпус устройства изготавливают в двух вариантах: для отопления — из чугуна (рабочая температура +2…+110°С), для горячей воды — из нержавеющей стали (+15…+65°С).

В целях экономии электроэнергии циркулярные насосы снабжают реле, которое работает в заданном временном режиме и в зависимости от запрограммированных параметров включает и отключает оборудование.

Особенности и преимущества насосов

Основными преимуществами насосов фирмы Grundfos является:

• оптимальное соотношение цены и качества,
• высокие показатели энергоэффективности оборудования,
• огромный выбор, который сможет удовлетворить любые потребности.
• достаточно долгий срок службы,
• хорошая техническая поддержка.

При выборе насосного оборудования необходимо учитывать следующие технические параметры:

Вначале необходимо определиться, какой тип необходим. Всего различают три больших группы: для скважин, для отопления, для водоотведения или канализации. В компании Grundfos конструкторы заранее продумали практически все возможные проблемы, которые могут возникнуть в конкретной сфере эксплуатации. Поэтому, выбирая оборудование данного производителя, вы получаете агрегат, который учитывает многолетний опыт.

Перед заказом оборудования необходимо определиться, какой вид напряжения будет использоваться: однофазный или трехфазный. Для бытовых насосов в основном используется однофазный, в промышленности больше применяется трехфазный.

Главной характеристикой при выборе насоса является график зависимости напора от подачи. Такой график показывает, какое количество воды прокачает насос в зависимости от необходимого давления. Чем выше давление, которое необходимо поддерживать тем меньшее количество воды может прокачать насос. При выборе оборудование необходимая рабочая точка должна находиться под его кривой. Также необходимо дать запас в 20% по подаче.

Также важным параметром является мощность. Она зависит от силы тока и величины напряжения. Данный параметр учитывается при подборе защиты насосов, а так же при расчете необходимого сечения кабелей энергоснабжения. Чем выше мощность, тем большая производительность.

При выборе насосов также необходимо учитывать геометрические параметры и соединительные размеры

Прежде чем сделать заказ необходимо убедиться, что выбранное оборудование подходит как по весу, так и по габаритам.

В зависимости от условий эксплуатации необходимо обращать внимание на минимально и максимально допустимую температуру перекачиваемой среды. Бывают случаи, когда неправильный выбор диапазона приводил к выходу из строя оборудования. Также, выбирая из равнозначных насосов, необходимо выбрать тот, у которого выше показатель КПД

Также, выбирая из равнозначных насосов, необходимо выбрать тот, у которого выше показатель КПД

В долгосрочной перспективе такое оборудование даст значительную экономию электроэнергии.

Для того чтобы агрегат работал долго и без перерывов необходимо правильно его установить. Установка любого оборудования должна проводиться строго по прилагаемой инструкции по монтажу. Также не стоит забывать про установку автоматизированных систем управления для насосов.

Такая система защитит ваш агрегат от скачков напряжения, от перегрева двигателя, от возможности работы без воды, от попадания внутрь воды и т.д., а также позволит управлять процессом в автоматическом режиме, без участия человека.

Еще одним из условий долговечности является правильная эксплуатация. Она также прописана в инструкции

Важно понимать, что если установлена система защиты насосного агрегата, то при ее срабатывании необходимо насторожиться. Лучше всего провести полный цикл обследования оборудования
