Виды и схемы дренажа плитного фундамента

Типы дренажных колодцев

Различают четыре типа дренажных колодцев: смотровой, поворотный, коллекторный и поглотительный. Первый из них делают так, чтобы в нем было достаточно места для человека, который будет контролировать работу системы. Поворотный колодец обычно размещают в местах, где требуется обогнуть препятствие, т.е. на поворотах. Конструкция такого колодца должна позволять чистить трубы и насосы.

Основным сооружением для сбора воды является коллекторный колодец. Вода, попадающая в него, направляется в канаву или водоем. Такие конструкции обычно делают из железобетона или пластика. Коллекторный колодец является обязательным элементом любой дренажной системы. Что касается поглотительного колодца, то он обычно используется на участках, где по какой-то причине невозможно обеспечить отвод воды. Этот колодец по большей части служит фильтром воды. В глубину он обычно составляет около двух метров.

Все перечисленные колодцы, кроме дренажного, считаются только дополнительными элементами. Они служат для того, чтобы работа дренажной системы была более эффективной.

Типы и виды дренажа

Современный дренаж может быть двух типов:

1. Дренаж совершенного типа. Его делают на водоупоре. Вода попадает в такой тип дренажа сверху и с боку. А значит, и обсыпать такой тип следует сверху и с боков.
2. Дренаж несовершенного типа. Его делают выше уровня водоупора. Вода поступает в него и сверху и снизу и с боку, а значит, обсыпка такого фундамента должна быть со всех сторон.

Видео по устройству:

Сегодня существует несколько видов водоотвода от фундамента отдельно стоящего строения:

Кольцевой дренаж фундамента. Его используют для предотвращения затапливания подвальных помещений отдельно стоящих строений построенных на песочной почве. Вода легко проникает через такой вид почвы, и спасти может только кольцевой дренаж

Что важно учитывать при выборе такого вида дренажа:

• действие такого дренажа подразумевает под собой кольцо, внутренняя часть которого будет изолирована от воды;
• если вода поступает с одной конкретной стороны, то можно заложить такой дренаж в виде разомкнутого круга;
• такую систему монтируют ниже уровня пола того цокольного помещения которое должно защищаться от влаги;
• прокладывать такую систему следует на расстоянии 5-8 метров от самой стены. Если это расстояние меньше, то необходимо позаботиться о выносе, ослабление или осадке грунта самого здания.

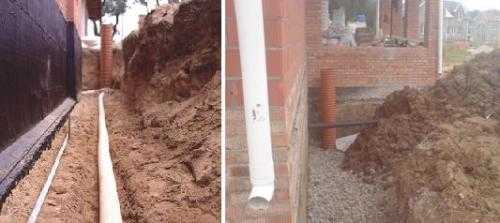

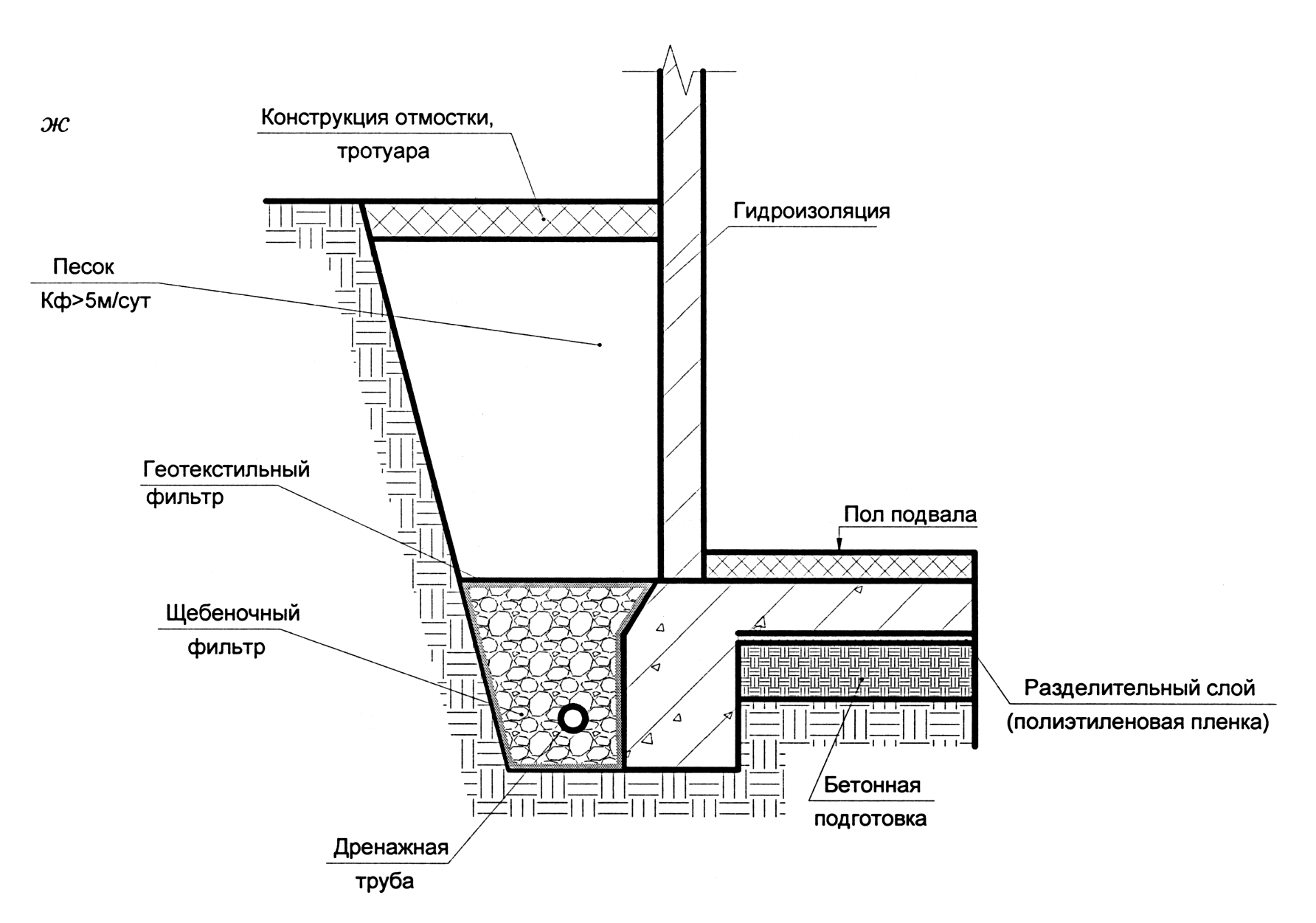

Пристенный дренаж. Такой дренаж используют для предотвращения затоплений цокольных этажей и подвалов зданий, построенных на глинистой или суглинистой почве. Вода через такую почву проникает достаточно сложно

Что важно знать при выборе такого типа:

• Его часто применяют как профилактику от воды;
• Такую дренажную систему часто используют при смешанном источнике грунтовых вод;
• Прокладывают такой дренаж снаружи от здания. Расстояния от стены до дренажной системы равно ширине фундамента самого здания непосредственно.
• Такую систему закладывают не ниже уровня подошвы фундамента;
• Если глубина фундамента слишком большая, то дренаж может быть чуть выше.

Пластовый дренаж. Такой вид дренажа обычно используют в сочетании с кольцевым или пристенным

Что важно знать, выбирая такую систему:

• такую систему целесообразно использовать при большом количестве грунтовых вод на почве любого типа;
• располагают при профилактики в глинистой и суглинистой почве;
• для взаимодействия такой системы с наружным дренажом прокладывают специальные трубу через весь фундамент строения.

Основное отличие конечно у кольцевого дренаж от пристенного в том, что он расположен непосредственно возле самого фундамента. А кольцевой — на отдаление от фундамента на расстояние до 3 метров. В остальном, в принципе, они схожи.

Дренажные колодцы

Колодцы бывают из полимеров, их можно создавать и из бетонных колец. Они бывают поворотные (или смотровые), водоприемные и поглотительные (фильтрующие.). Поворотные колодцы имеются в любой такой системе. Их обязательно устанавливают в местах резких поворотов дренажных труб и через каждые 30-50 м на прямых участках, которые предназначены для их промывки и ревизии всей системы. На изображении 4 представлен один из вариантов дренажного колодца.

Колодцы закрывают чугунными или пластмассовыми люками. Однако в настоящее время чугунные люки практически не используют. Их заменяют люками из других материалов, в основном пластмассовыми. Пластмассовые люки можно устанавливать везде, кроме автомобильных дорог. Такие люки не боятся перепада температур, имеют небольшой вес и большой срок эксплуатации. Они значительно дешевле чугунных и не образуют искр при резком соприкосновении с металлом. Основное их преимущество состоит в том, что их не принимают в пунктах приема металла.

Дренаж вокруг отмостки дома

Как становится ясно, ошибочно предполагать, что дренаж требуется исключительно в целях обеспечения сухости в подвальном помещении или погребе, для устранения луж и слякоти вдоль дома во время весеннего таяния снегов или обильных дождей.

Правильно сделанный дренаж способен обеспечить долгий срок жизни дома и исключить повреждение отмостки и основания дома.

  Как правильно сделать дренаж и отмостку вокруг дома

Существует ряд тонкостей, которые нужно знать при монтаже дренажной системы и строительстве отмостки.

Однако этого недостаточно, чтобы влага в должной мере отводилась от дома. Так как отмостка укладывается на открытый грунт и часто не спрятана под крышей дома, существует высокая вероятность, что дорожка будет растрескиваться и разрушаться от вспучивания грунта, особенно в периоды заморозков, зимних холодов и во время весеннего таяния снегов.

Именно поэтому помимо отмостки, необходимо сделать дополнительное дренирование.

  Типы дренажных систем

В зависимости от конкретной ситуации домовладелец или строитель определяется с выбором дренажной системы. Существует несколько ее типов:

• Внутренний дренаж фундамента;
• Внешний дренаж фундамента;
• Дренаж отмостки;
• Подземная водосборная система всего участка.

Как правило, выбор делается в пользу дренирования фундамента, так как это более привычный способ

Однако с появлением новых технологий и материалов все чаще обращают внимание на дренирование отмостки. При этом оба варианта могут быть реализованы в комбинации с водоотводом всего участка, если есть необходимость

  В каких случаях необходим дренаж

Решение об устройстве дренажа актуально для тех случаев, когда:

• Участок и дом находятся в низкой части участка;
• Подземные воды проходят близко к поверхности;
• Земля на участке содержит преимущественно глину;
• Основание фундамента ниже уровня промерзания грунта;
• Отмостка выполнена из битого кирпича, камней или кусков плитки.

Если же на участке сухие почвы, дом построен на возвышении и оснащен водостоками, отводящими осадки к дренажным колодцам, обустройство дренажа скорее не имеет смысла.

  Особенности дренажной системы по периметру фундамента

Для эффективной работы системы дренирования, необходимо прокладывать ее вокруг фундамента. Единичные канавы или трубы лишь скопят воду в одном месте и не будут ее отводить.

При этом важно соблюдать технологию устройства – располагать трубы или траншеи под определенным углом, чтобы вода свободно отходила от дома. Кроме того, при устройстве глубинной дренажной системы особенно критично использовать правильные материалы, а также соблюдать принцип многослойности

Иначе система будет плохо работать, потребуется ее переустройство

Иначе система будет плохо работать, потребуется ее переустройство.

  Как работает дренажная система вокруг фундамента

Дренажная система скапливает в траншеи или подземные трубы (зависит от выбранного вида дренирования) лишнюю влагу. Далее, вода попадает в общую трубу или траншею, уклон которой позволяет вывести скопившуюся влагу за границы участка. Также допускается использование колодцев, которые накапливают воду и затем пропускают ее в землю через слой щебенки.

  Поверхностные дренажные системы для отмосток

Одним из вариантов устройства системы является поверхностный способ.

Такой способ дренирования подходит для участков с более-менее ровным ландшафтом, низким уровнем заболоченности и умеренной интенсивностью осадков, поскольку в большей степени лишь собирает и отводит талую и дождевую воду.

  Глубинный дренаж дорожки у фундамента

Для тех участков, где грунтовые воды проходят близко к поверхности земли, а почва содержит преимущественно глину, рекомендуется делать глубинный дренаж.

При этом система похожа на многослойный пирог за счет использования нескольких материалов в определенной последовательности.

  Типы дренирования

Существует два типа дренирования отмостки. Каждый из них предпочтителен при определенных условиях и особенностях самого участка, нюансах при постройке дома, его расположения.

Первый тип дренирования – кольцевой. Подразумевает прокладку гибкой трубы по периметру здания, при этом оба конца трубы сходятся к одному дренажному колодцу. Сам колодец размещают в низшей точке участка.

Второй тип дренирования – пристенный, является более эффективным, но и более дорогим вариантом. Его принцип состоит в том, что по углам дома устанавливаются четыре колодца, а не один, как в кольцевом дренировании.

Проведение работ

Попробуем разобраться, как сделать дренаж.

Разные виды фундаментных оснований подразумевают применение различных подготовительных схем для устройства дренажной системы. К примеру, дренаж мелкозаглубленного фундамента требует подготовки траншеи, глубина которой не превышает уровня основных опорных блоков.

Для ленточного фундамента

Для такого основания водоотведение устраивается в случаях неглубокого залегания грунтовый вод, чрезмерно влажной почвы, существования рисков затоплений. Правильно устроенный дренаж позволит сохранить железобетонную ленту от деформирований в период оттаивания или промерзания почвенного состава. Следует также соблюсти правила устройства отмостки, которая не позволит влаге проникать в помещения.

Изготавливается водоотводная система на глубине до восьмидесяти сантиметров. Дренаж устраивается по всему периметру основания на незначительном расстоянии от его стен. Трубы закапываются на глубину менее одного метра, но ниже слоя из песка на двадцать – тридцать сантиметров.

Главная отличительная особенность устройства дренажа для ленточной фундаментной основы – большие объемы земляных работ.

Дренаж плитного фундамента

Если действовать в соответствии с проектными расчетами, то такую дренажную систему легко устроить своими руками. Необходимо только соблюдать все нормативные требования, заложенные в проектном задании и соответствующие требованиям СНиП.

Устройство дренажа начинают, когда подготовлена траншея или расчищен котлован. На данном этапе следует сформировать специальные скважины, уходящие на максимальную глубину для данного участка. Как правило, минимальная точка для заглубленности подобных скважин должна быть ниже уровня промерзания почвенного состава.

Скважины устраиваются через каждые два – три метра, в них погружаются специальные дренажные трубы. Когда между трубой и стенкой скважины остается свободное пространство, его следует засыпать щебнем либо гравием. На дне каждой скважины устраивается подушка из щебня.

Чтобы зафиксировать трубы и скважины, используют песок, который плотно утрамбовывают. Сверху укладывается щебень, заливается бетонный раствор. Как только все застынет, выкапывается небольшая траншея снаружи фундаментных плит, при этом глубина ее должна быть больше, чем высота основания. В траншею засыпают щебенку и устраивают сверху отмостку.

В конечном итоге формируется своеобразная ловушка для влаги, которая собирает воду не только с поверхности земли, но и из грунта, и отводит ее ниже фундаментной плиты.

Свайного фундамента

Когда грунтовые воды располагаются близко к поверхности земли, а здание располагается на свайном фундаменте, для устройства дренажа потребуется подготовить траншею. Многих интересует, на каком расстоянии от свайного фундамента делают подобный дренаж. Как правило, на удалении не менее трех метров от свайных опор. Дно траншеи засыпается песком или гравием, разрешается использовать кирпичный бой. Уплотнив отсыпку, разрешается приступать к основному рабочему этапу.

Дренаж вокруг дома, находящегося на свайном фундаменте, и трубопроводная система выполняются по кольцевому принципу. Перфорированные трубы закладываются под уклоном в направлении к главному трубопроводу.

Типы дренажа

Единых норм для проектирования и строительства осушительных конструкций для частного строительства не существует. В каждом случае решение принимается исходя из сопутствующих условий.

Существуют следующие типы дренажных систем:

• Совершенный. Представляет собой полностью замкнутую конструкцию, где функции сбора жидкости полностью разграничены и изолированы друг от друга. Все стоки (канализационные, ливневые, грунтовые) проложены отдельно, также как и подпорные и сборные резервуары. Коммуникации проложены под землей, на поверхности расположены только ревизионные люки.
• Несовершенные. Как правило, это система канав глубиной до 70 см и шириной до 50 см, выведенных в общий накопитель. Траншеи принимают дождевые стоки и грунтовые воды. Для защиты от разрушения стенки и дно канав укрепляются камнями, шифером или геотекстилем. Сверху траншеи могут накрываться декоративными решетками или оборудоваться мостиками.

Исходя из типа дренажа разнится и его цена. Совершенные конструкции удобнее и практичнее, но и цена их строительства выше в разы.

Дренаж и его дополнительные системы

1. Полимерные трубы значительно упростили выполнение дренажных работ. Их изготавливают из поливинилхлорида (ПВХ), из полипропилена (ПП) и полиэтилена низкого (ПНД) и высокого (ПВД) давления. В диаметре они бывают от 50 до 300 мм. Изготовленные по специальному методу (экструдированные), они могут находиться в эксплуатации в течение 50 лет.
2. Трубы обычно должны иметь щелевые или круглые отверстия, и закладывать их можно на глубину до 3 м.
3. Пластиковый желоб имеет стальные насадки и решетку. По выдерживаемым нагрузкам соответствует прочностным требованиям и вполне подойдет для индивидуального использования.
4. Дождеприемники – в основном представляют собой чугунные изделия. Они имеют присоединения к ливневым системам. Их применяют вблизи дома и на открытой поверхности.

Строительство даже небольшого дома на фундаменте, представляющем сплошную монолитную плиту, несмотря на ее прочность, сопряжено с определенными опасностями. И в основном эта ситуация определяется качеством самостоятельно выполненной дренажной системы.

Дренаж плитного фундамента

Работы по устройству

Если работы ведутся на вспучивающихся грунтах, на которых существует угроза подвижности – применяются технологии, включающие более осторожное воздействие. Например, фундамент мелкого заложения (его еще называют плитный фундамент) устраивают из монолитных плит, а располагается он под площадью всей постройки, а не только по периметру. Необходимо обезопасить ленточный мелкозаглубленный фундамент от пучинистых грунтов

Это обеспечивают за счет того, что организуют качественный дренаж мелкозаглубленного фундамента

Необходимо обезопасить ленточный мелкозаглубленный фундамент от пучинистых грунтов. Это обеспечивают за счет того, что организуют качественный дренаж мелкозаглубленного фундамента.

Расположение слоев дренажа

Осуществляют его организацию по таким правилам:

1. После того, как будет вырыта траншея под фундамент, надо организовать дренажные скважины на глубину, максимально возможную в данном случае. Эта глубина должна быть не менее, чем глубина промерзания почвы.
2. Скважины должны находиться на расстоянии двух-трех метров друг от друга. Внутрь скважины помещается труба для дренажа, а пространство заполняется щебнем либо крупным гравием.
3. Возможна замена трубы «чулком» из агрила, полипропилена, стеклоткани или другого негниющего нетканого материала.
4. На дно траншеи в районе скважины насыпают слой щебня.
5. Между скважинами чаще всего насыпают песок, который хорошо утрамбовывают. Сверху, на песок, опять кладут слой щебня и все это заливают бетоном.
6. После застывания бетона следует выкопать узкую траншею с внешней стороны фундамента. Ее глубина должна доходить до подсыпанного под ленту фундамента гравия.
7. Эту траншею тоже необходимо засыпать щебнем. Сверху делают отмостку шириной до одного метра.

Дренажную канаву засыпают щебнем

Выполнив все эти действия мы получили ловушку из щебня для влаги, которой талые и дождевые воды насыщают грунт, прилегающий к фундаменту. Вода, находящаяся в области фундамента, попадает в зону щебня, уходит вниз и дренируется. Фундамент всегда окружает сухой щебень, а при морозах сухой грунт не вспучивается.

Таким образом был устроен дренаж плитного фундамента, который защищен от глинистых пучинистых грунтов.

Совет от профессионала:

Для фундамента, уже возведенного, можно сделать такую гравийную ловушку с внешней стороны аналогичным образом.

Пример размещения траншеи

Рассмотрим пример, представленный на рисунке ниже: возьмем траншею шириной 0,6 метра и глубиной 1 метр.

Схема траншеи дренажа фундамента

Зеленым цветом показана зона, на которую приходится нагрузка от фундамента. Необходимо, чтобы траншея не доходила до этой зоны, иначе фундамент может ослабиться. Если траншея будет глубиной 2,5 метра, то зона нагрузки с ней пересекается. А траншея в 1 метр глубиной находится далеко от зоны нагрузки.

Необходимо обратить внимание на такие моменты:

• траншею лучше делать небольшими участками, например, по 1 метру: выкопать, потом засыпать и приступать к следующему участку;
• щебень в траншеях надо укладывать в обойму из геотекстиля. Это необходимо для того, чтобы прослойка из щебня не заилилась, это может привести к потере дренажной способности;
• устройство отмостки обязательно.

Отмостка – защитная полоса вокруг здания

Нужен ли дренаж для фундаментной плиты (функции дренажа)

Для начала давайте разбираться, какие функции выполняет дренаж фундамента:

• Отвод от фундамента дождевых и талых вод
• Удаление подземных грунтовых вод от фундамента
• Стабилизация влажности грунта рядом с фундаментом и под самим фундаментом

Это три основные причины для устройства дренажа, при этом не важно, какой тип фундамента вы выберете. Эти функции можно заключить в одну глобальную цель – отвести воду от фундамента и грунта. Неважно, какая вода будет угрожать фундаменту, грунтовая или талая

Важно, чтобы почва под фундаментом не переувлажнялась. Намокание грунта снижает его способность выдерживать нагрузки, а это в свою очередь ведет к неравномерным усадкам почвы, что влечет за собой излишнее давление на фундамент. А так же, отведение воды от фундамента защищает зимой и весной от сил морозного пучения и неравномерного оттаивания грунта в межсезонье. Пучинится не сухой грунт, а переувлажненный. Чем больше воды, тем больше будет сила морозного пучения. К тому же, если фундамент стоит в воде, то по микротрещинам в толщу зайдёт вода и при замораживании почвы влага разрушит бетон. Выход? Во-первых, отводить воду от железобетона. Во-вторых, утепление фундамента, что немаловажно, но это тема отдельной статьи

Неважно, какая вода будет угрожать фундаменту, грунтовая или талая. Важно, чтобы почва под фундаментом не переувлажнялась

Намокание грунта снижает его способность выдерживать нагрузки, а это в свою очередь ведет к неравномерным усадкам почвы, что влечет за собой излишнее давление на фундамент. А так же, отведение воды от фундамента защищает зимой и весной от сил морозного пучения и неравномерного оттаивания грунта в межсезонье. Пучинится не сухой грунт, а переувлажненный. Чем больше воды, тем больше будет сила морозного пучения. К тому же, если фундамент стоит в воде, то по микротрещинам в толщу зайдёт вода и при замораживании почвы влага разрушит бетон. Выход? Во-первых, отводить воду от железобетона. Во-вторых, утепление фундамента, что немаловажно, но это тема отдельной статьи.

Так нужен ли дренаж для фундамента монолитная плита? Необходим, если:

• Уровень грунтовых вод (УГВ) высокий
• Грунты вокруг дома и под домом, плохо пропускают через себя воду
• Несущая способность грунта низкая
• Пятно застройки находится в низине участка

Виды дренажных систем

В зависимости от остроты проблемы затопления участка можно выделить несколько способов как сделать дренаж вокруг частного дома.

Поверхностный дренаж

К этому типу можно отнести ливневую канализацию (ливнёвка). Преимущество такого дренажа в том, что его обустройство более простое и доступно после выполнения большинства видов работ на участке. Поверхностные дренажные системы позволяют отвести только дождевую и талую воду, справится с грунтовой водой им не под силу.

Существует два вида поверхностного устройства дренажа: линейный и точечный.

Линейный дренаж

Ориентирован на отвод ливневых или талых вод со всего участка и от дома, в частности. Вода стекает в каналы, вырытые в грунте и отводится в дренажный колодец. Как правило, каналы имеют прямую линейную форму и закрываются решетками.

Точечный дренаж

Ориентирован на быстрый отвод воды, образующейся из локальных источников (например, под водостоками крыши, поливочными кранами и т.д.). Точечные дренажи закрывают декоративными металлическими решетками, чтобы исключить засорение канала мусором и листьями. От каждой точки прокладываются дренажные трубы, которые соединяют с основной магистральной трубой, ведущей к дренажному колодцу.

По способу устройства дренаж может быть открытым и закрытым

Открытый дренаж

Система траншей, желобов, водостоков или водосборных лотков.

Такой дренаж представляет собой траншею, которая предназначена для отвода ливневой и талой воды от дома и с участка.

Принцип устройства открытой дренажной системы

Вдоль всех сторон участка и вокруг дома выкапывается канава шириной до полуметра и глубиной 50-60см. Все эти траншеи соединяются с общей водоотводной траншеей.

Для того, чтобы вода беспрепятственно стекала в траншею со стороны дома в канаве делают скос под углом 30о, а уклон в сторону главной водозаборной траншеи (или сливного колодца) позволит самотеком отводить воду в нужном направление.

Плюсом открытой системы дренажа можно назвать низкую стоимость и высокую скорость выполнения работ. Но, если требуется отвод большого количества талой и дождевой воды, то придется устраивать глубокую водоотводную линию, в которую может кто-то упасть. Необустроенные стенки канав разрушаются. Такая система портит внешний вид участка.

Увеличить срок службы и повысить безопасность такой системы можно посредством использования специальных лотков (из пластики или бетона), которые сверху закрываются решетками.

Открытый дренаж вокруг дома

Закрытый дренаж

Имеет более эстетичный вид, по сравнению с предыдущим, так как оснащается защитной решеткой, но приемная канава гораздо уже и мельче. Их виды представлены на фото.

Закрытый дренаж вокруг дома

Засыпной дренаж – система засыпанных траншей

Используется в том случае, когда площадь участка невелика, и сделать открытый дренаж невозможно или нецелесообразно. Недостаток этой системы в невозможности проводить обслуживание траншеи после обустройства без демонтажа.

Правильный дренаж вокруг дома такого типа обустраивается в несколько этапов.

выкапывается траншея на глубину около метра с обязательным соблюдением уклона в сторону сливного (дренажного) колодца;

на дно траншеи укладывается геотекстиль;

траншея засыпается гравием, щебнем и т.п.;

сверху укладывается слой дерна. Этот этап необязателен, но позволяет придать участку более эстетичный вид.

Засыпной дренаж

Глубинный дренаж

Отведение большого количества грунтовых вод требует устройства основательной системы – глубинный дренаж участка. Устройство глубинной дренажной системы применяют на участках с глинистой почвой, расположенных в низине и характеризующихся высоким уровнем грунтовых вод.

Процесс устройства трудоемкий и заключается в прокладке труб (диаметр зависит от количества отводимой воды) с перфораций в глубокие траншеи (зависит от высоты расположения почвенных вод).

Особенности закрытого варианта

Выяснив, как правильно сделать дренаж вокруг дома, и составив проект, следует подготовиться к дальнейшим работам. Следует запастись материалами, а также нужными инструментами. В ходе работ могут понадобиться:

• бечевка для разметки и маркировки положения коммуникаций;
• строительный уровень и отвес, чтобы контролировать уклон труб;
• штыковая и совковая лопата;
• инструмент для трамбовки грунта;
• ведро и/или тачка для транспортировки ненужной земли;
• рулетка для выполнения измерений;
• ножовка по металлу и т. п.

Понадобится также определенное количество дренажных труб. Это специальные конструкции с перфорацией, обычно они выполнены из пластика. Вместо них можно использовать пластиковые трубы для наружной канализации, предварительно проделав на их поверхности дырочки обычной дрелью.

Дополнительно надо подготовить: геотекстиль, песок, щебень или другой подобный материал, смотровые колодцы по количеству поворотов и т.п.

В процессе монтажа дренажной системы вокруг дома используют геотекстиль – нетканый фильтрующий материал, а также щебень крупных фракций

Геотекстиль необходим для того, чтобы защитить наполнитель, окружающий дренажную трубу, от проникновения тонкодисперсных глинистых частиц и заиливания. Экономить на этом материале не стоит. Его должно быть достаточно, чтобы полностью покрыть стены и дно выкопанной траншеи, а также накрыть засыпанную трубу с солидным перехлестом.

Сначала рекомендуется выполнить разметку на грунте, а затем приступать к земляным работам. Начинают копать обычно от самой высокой точки системы, постепенно углубляя траншею.

При расчете уклона дренажной трубы можно ориентироваться на норматив в 1%. Если длина траншеи составляет 20 м, то перепад высоты между ее начальной и конечной точкой должен составлять 20 см. Необходимые измерения выполняют с помощью обычной рулетки.

После того, как траншея готова, ее дно необходимо тщательно утрамбовать. Затем на дно насыпают слой песка 10 см, который также тщательно трамбуют. После этого всю траншею рекомендуется застелить слоем геотекстиля таким образом, чтобы были покрыты и дно, и стены сооружения, а края материала выходили на поверхность и свободно лежали на земле.

В устройстве закрытой дренажной системы используются дренажные трубы с перфорацией, геотекстиль и засыпные материалы: песок, гравий, щебень (+)

Теперь на дно, скрытое геотекстилем, нужно насыпать слой гравия примерно 20 см. Приемлемым будет любой фильтрующий материал: щебень, керамзит, осколки кирпича и т.п. Главное, чтобы его фракция была больше, чем размеры отверстий в дренажных трубах, иначе засоров не избежать.

После укладки гравий нужно разровнять и обязательно проконтролировать уклон коммуникаций, он должен соответствовать проведенным ранее расчетам и замерам.

Если все в порядке, на гравий кладут дренажные трубы, соединяют их со смотровыми и дренажным колодцами. Затем систему засыпают еще одним слоем гравия (щебня, керамзита и т.п.) Высота этого слоя должна также составлять 20 см. Края геотекстиля, которые остались свободными, заворачивают поверх слоя засыпки.

В местах поворота дренажной трубы устанавливают смотровые колодцы, которые необходимы для контроля за состоянием системы. Сверху их закрывают крышками

Перехлест слоев нетканого материала должен составлять около 30 см. Иногда рекомендуют закрепить положение геотекстильного материала с помощью бечевки или пластиковых фиксаторов.

Теперь можно засыпать остаток траншеи песком (нужен слой 10 см) и грунтом. Песок снова необходимо утрамбовать, особенно в пространстве по бокам от дренажной трубы. Сверху укладывают срезанный ранее дерн или монтируют дорожки.

Можно придумать и собственный вариант декорирования места прокладки дренажных труб. Должен оставаться доступ к крышкам смотровых колодцев, а также к точке сброса отведенной влаги.

Смотровые колодцы представляют собой пластиковые вертикальные емкости, закрытые крышками. Их используют для периодической проверки состояния системы.

Дренажный колодец – это более широкая емкость, он может быть круглым или квадратным по конфигурации. Чаще всего для его обустройства используют старую пластиковую бочку.

Можно также использовать бетонные кольца подходящего диаметра или сделать стенки из монолитного бетона. В последнем случае обязательно следует выполнить армирование конструкции. Верх дренажного колодца следует закрыть прочной крышкой.
