Обзор дождеприемников типа ДМ

Чугунные

Модели приемников, произведенные из чугуна, чаще всего монтируют при укладке дорожного полотна с целью отвода осадков с проезжей части, тротуаров и дорожек для пешеходов.

Для их производства используется специальный сорт чугуна СЧ20, отличающийся высокой стойкостью к различным агрессивным веществам и устойчивостью к оказываемым постоянно физическим нагрузкам.

Изделия из чугуна отличаются формой, весом и максимально допустимой нагрузкой:

1. ДМ — водоприемники, имеющие небольшой размер и прямоугольную форму. Их масса составляет от 80 килограммов, а максимально возможная нагрузка — 12,5 тонн. Модели ДМ2 и ДМ1 предназначаются для укладки во дворах жилых зданий и на автомобильных магистралях с незначительной нагрузкой.
2. ДБ — прямоугольные большие ливневые дождеприемники с весом от 115 килограммов. Модели ДБ2 выдерживают нагрузку, не превышающую 25 тонн. Их монтируют на парковках и дорогах с интенсивным передвижением транспорта и в иных аналогичных местах. Параметры ДБ2 равны 400х810 миллиметров.
3. ДК — круглые приемники, отличающиеся весом около 100 килограммов. Их задействуют в тех случаях, когда используемый прямоугольный элемент находится на реконструкции или в ремонте. Максимально допустимая нагрузка — 15 тонн.

И круглые, и прямоугольные изделия по причине их большого веса отличаются продолжительным сроком эксплуатации, но для их укладки требуется наличие строительной спецтехники.

Применение чугунных конструкций имеет ряд преимуществ, среди которых нужно отметить:

• хорошую пропускную способность — в единицу времени через них проходят значительные объемы жидкости;
• высокую прочность и возможность выдерживать повышенные физические нагрузки;
• продолжительный период эксплуатации данного материала;
• доступную стоимость;
• высочайший уровень сопротивляемости коррозийным процессам, поскольку чугун покрывают особым составом;
• экологичность и полная безопасность для здоровья людей и окружающей природной среды.

Помимо достоинств такое изделие, как чугунный водоприемник для ливневой канализации, имеет и недостатки:

• большой вес продукции;
• в случае отсутствия антикоррозийного покрытия чугун очень быстро начинает ржаветь;
• для проведения монтажа необходимо предусмотреть установку особых запирающих элементов, которые защищают от возможности хищения.

В сфере частного строительства чаще всего задействуют дождеприемники из чугуна ДБ1, поскольку они отличаются удобными для монтажа габаритными размерами: их длина составляет 695 миллиметров, высота — 120 миллиметров и ширина 470 миллиметров.

Решетки для чугунных изделий производят из этого же материала, они также обладают повышенной прочностью, износостойкостью и долговечностью. Их прикрепляют к приемникам саморезами или болтами.

Критерии выбора конструкции и проектирование системы водоотвода

Выбор размеров дождеприемника и других его характеристик необходимо начинать, отталкиваясь от предполагаемой системы ливневой канализации. Последняя проектируется исходя из следующих данных:

• максимальное количество осадков на территории – этот параметр узнается из справочника СНиП, там же необходимо посмотреть максимальный параметр снегового покрова зимой;
• коэффициент поглощения влаги – зависит от типа покрытия территории, например, для щебня он составляет 0,4, а для кровли – 1;
• площадь территории, с которой будет отводиться вода.

По этим данным определяется тип ливневой канализации. Выбор дождеприемника также осуществляется в зависимости от интенсивности осадков на территории, общих климатических условий, типа грунта и максимальной нагрузки.

Дождеприемник может быть расположен в любом месте, но нужно учитывать близость водостока

Что представляют собой дождеприемники для ливневой канализации

Дождеприемник для ливневки — это специальная емкость, которую монтируют в местах с наибольшей концентрацией атмосферных осадков — дождя, снега. Системы устанавливают над водопроводными трубами, либо в низинах участка.

Ливневый водоотвод состоит из нескольких элементов, главным из которых является дождеприемник. Устройства имеют различные конструкции. Их различают по материалу изготовления.

Не менее важный критерий при выборе конкретной модели — способность выдерживать весовые нагрузки.

Устройство переставляет собой решетчатую раму, которую фиксируют на поверхности водозаборного колодца.

Предназначение

Водоотводная конструкция — дождеприемник — отводит лишнюю жидкость, предохраняет фундамент жилого дома от затопления сточными водами, защищает асфальт и плитку от преждевременного разрушения при негативном воздействии влаги.

От того, насколько правильно будет выбрана и установлена конструкция, зависит состояние здания и приусадебного участка.

Читайте еще: Ливневая канализация: технология монтажа

Дождеприемник — основная часть системы водоотведения. Именно на него ложится главная функция ливневки — принять все виды стоков — дождевой, талые воды, остатки жизнедеятельности человека.

Конструкция и принцип работы

Практически все устройства имеют одинаковую конструкцию. Их различие — только в глубине и массе. Глубина стандартной системы — 40-45 см, вес — в зависимости от материала изготовления.

В торговой сети продают как дождеприемники стационарные, так и в комплекте с дополнительными элементами.

Устройство дождеприемника:

• внешняя часть — решетка;
• сифон — выполняет функцию перегородки;
• емкость для приема воды — имеет различный объем, что влияет на пропускную систему конструкции;
• непосредственно приспособление.

Задача дождеприемника — собрать воду и профильтровать ее от фрагментов мусора. Как это делается?

Вода попадает в устройство. До этого момента она предварительно очищается в корзине — это первичная фильтрация. Здесь жидкость отстаивается, примеси, песок, грязь и мусор оседают вниз. Затем вода поступает через водоотводные каналы в трубы, желоба ливневки. Достигает внешнего коллектора или стационарной системы накопления, которая находится в пределах участка.

Что лучше — лотки для воды или дождеприемник

Если вы просто установите водоотводные лотки, разместив их на землю, полностью решить проблему отвода влаги с участка не получится. Эту идею можно рассматривать как временную меру. Ведь уже через 4-5 месяцев емкости разъедутся по сторонам и вся вода окажется у вас на участке. Кроме того, вместе с водой в лотках окажутся частицы грязи, фрагменты мусора, песок и гравий.

Пропускная способность дождеприемников: формула расчета объема ливневых стоков

Чтобы устройство дождеприемника для ливневой канализации работало функционально, нужно правильно выбрать модель. Для этого определяют пропускную способность изделия. Как это сделать?

Воспользуйтесь онлайн-программой расчетов. Десятки таких калькуляторов есть в сети.

Читайте еще: Значение труб в ливневой канализации, что влияет на их выбор

Принцип пользования программой простой. В таблицу, предложенную ресурсом, внесите сведения, которые запросит программа:

• уровень осадков, который характерен для вашей местности;
• размер участка;
• площадь поверхности крыши;
• уровень впитываемости влаги — учитываются различные виды поверхностей, имеющихся на вашей территории.

Калькулятор произведет расчеты и выдаст результат. Показатель измеряют в литрах на определенный промежуток времени — секунду, минуту, час.

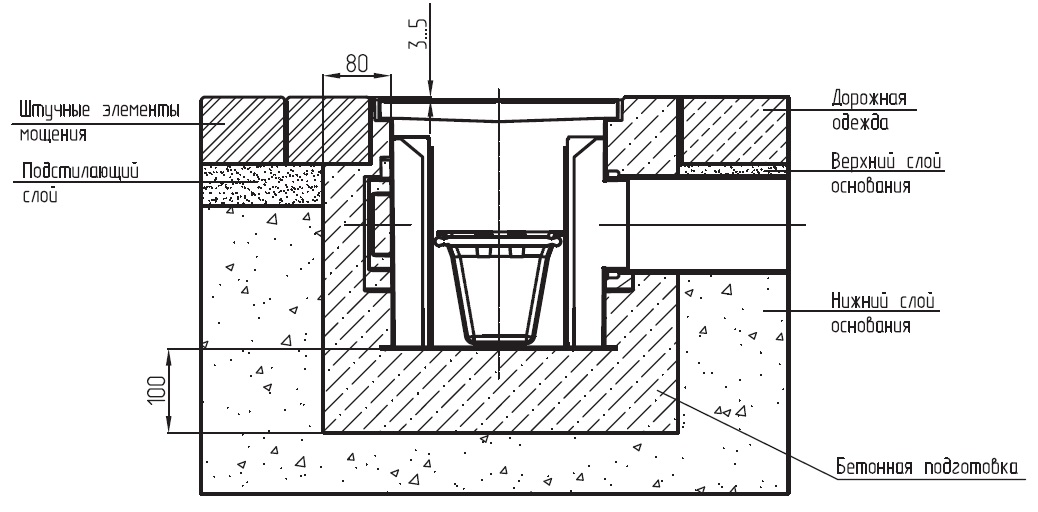

Установка дождеприемных устройств

Приемник дождя должен быть установлен в самой нижней части, чтобы не скапливались лужи

Место для слива выбирают так, чтобы вода из трубы была направлена ​​прямо в центр. При невозможности разместить слив в самой нижней точке участка притягиваются специальные углубления, по которым вода будет устремляться в приемник.

При установке светильники обеспечивают надежную фиксацию корпуса изделия на плите с помощью бетона. Сам корпус устанавливается над дренажным отверстием колодца, а также фиксируется цементным раствором.

В местах, где проезжая часть имеет крутой уклон, устанавливают как минимум два коллектора дождевой воды.

Прямоугольные модели монтируются фланцевой стороной обрешетки к бордюру перпендикулярно оси дороги.

Решетка от дождя должна быть заподлицо с нижней частью дорожки, чтобы изделие не создавало препятствий для транспортных средств или пешеходов. При установке убедитесь, что зазор между корпусом не превышает 3 мм.

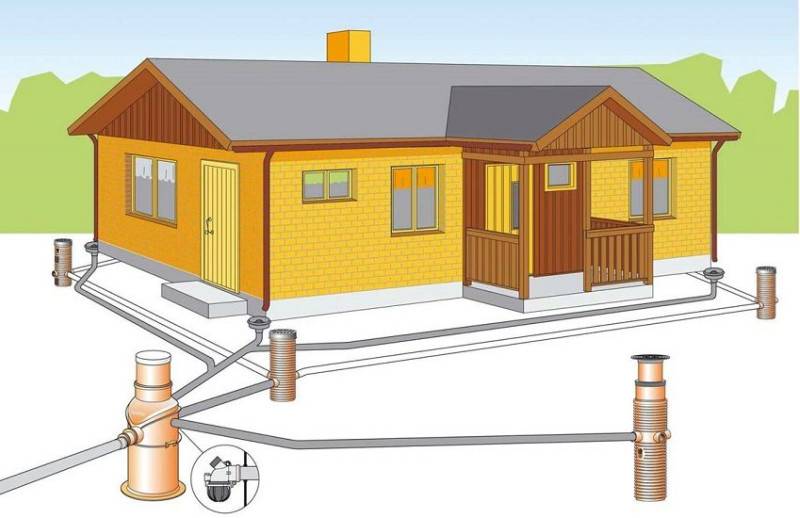

Что такое ливневая канализация и ее компоненты

Ливневка имеет довольно простое конструктивное устройство – попадающая через ее решетку вода фильтруется и стекает по наклонным трубам в канализационный колодец.

Основными составляющими дождеприемной канализационной системы являются следующие компоненты:

1. Решетка. Через элемент в систему поступает вода, служит для обеспечения безопасного прохода и проезда, отсеиванию крупногабаритных предметов и мусора, забивающих канал. Выполняется из оцинкованной или нержавеющей стали, чугуна, высокопрочного пластика.
2. Пескоуловитель. Основное назначение фильтра-пескоуловителя – сбор песка и иного тяжелого мелкого мусора, приводящего к засорению подземного трубопроводного канала. Конструктивно выполняется в виде корзины с ручкой, на дно которой оседает тяжелый песок, а вода поступает в канал через отверстие, расположенное выше, по принципу работы напоминает сифон под кухонной раковиной. Элемент размещается под крышкой и не несет большой нагрузки, поэтому чаще всего выполняется из пластика, при эксплуатации его нужно регулярно очищать от песка. В других подобных моделях мусор оседает в прямоугольный лоток без ручки, который также легко достается после снятия верхней крышки.
3. Дождеприемник. Основа всей конструкции, на нее опирается решетка и внутрь устанавливается фильтр, аккумулирует собранную воду и направляет ее сквозь выходные отверстия в трубопроводный канал. Элемент выполняется в виде квадратной или цилиндрической емкости, материалами изготовления служат высокопрочные полимеры, чугун, бетон.
4. Трубы. Отвод воды от корпуса ливневки обычно осуществляется при помощи гладких канализационных ПВХ труб, которые устойчивы к низким температурам. Реже используют трубы из асбестоцемента, чугуна, керамики. Сечение трубопроводов соответствует выходным отверстиям в корпусе дождеприемника. В популярных недорогих пластиковых моделях обычно выходное отверстие имеет размер 110 мм, но при строительстве, например,парковок, могут использоваться колодцы с выходом под трубу 160, 200 мм.
5. Смотровые коллекторы. Как в любой канализационной магистрали, смотровые отводы нужны для контроля работоспособности и очистки трубопровода от засоров.

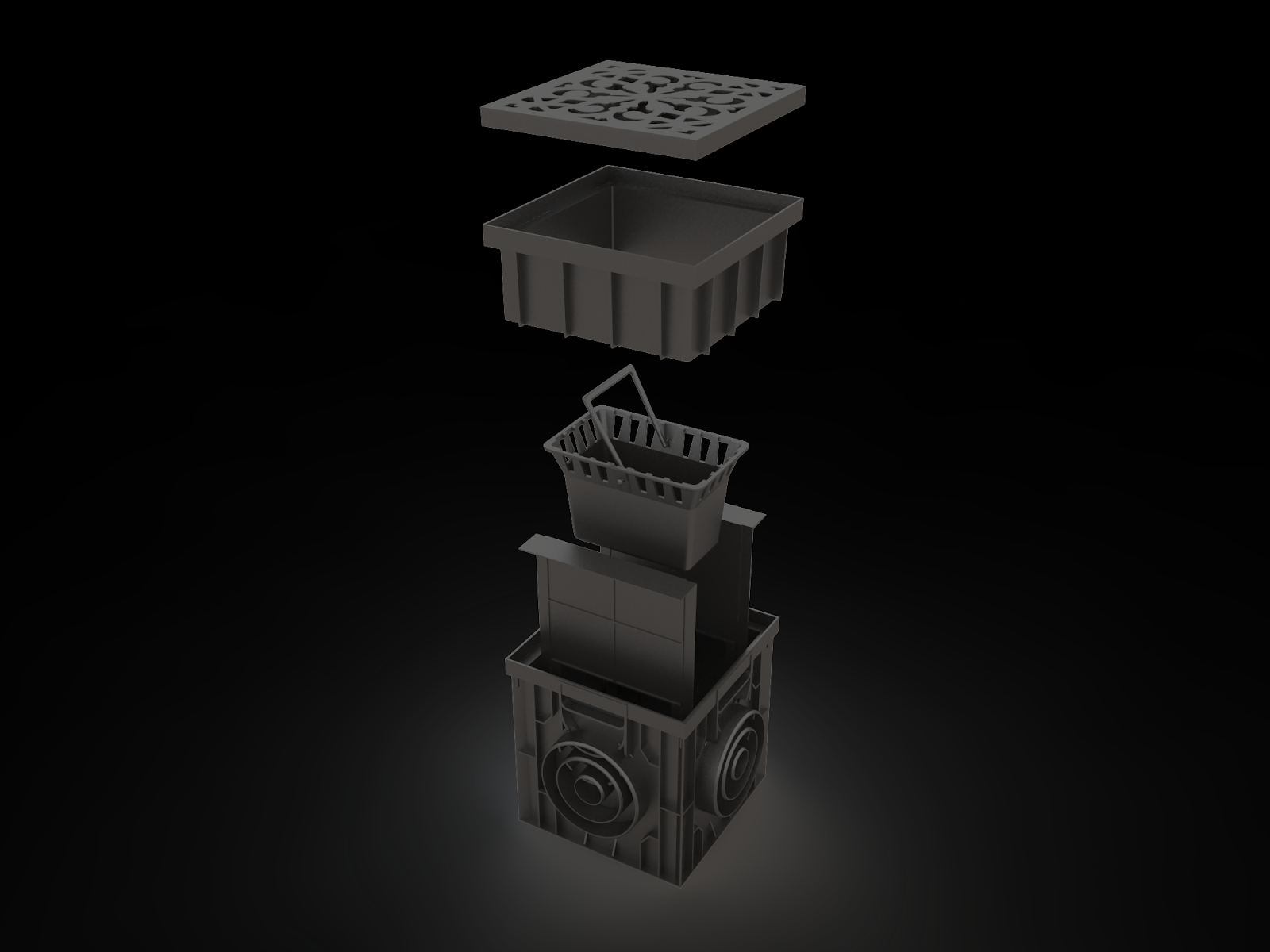

Рис. 2 Устройство дождеприемника для ливневой канализации

Виды дождеприемников

Для участков с высокоинтенсивной нагрузкой, таких как автомобильные дороги, промышленные объекты, набережные и пр., используют дождеприемники из бетона или металла. В остальных случаях, к примеру, на приусадебных участках, применяются изделия из пластика или полимеров.

Теперь подробней рассмотрим особенности каждого типа водоприемников.

Из пластика

Пластиковые дождеприемники являются отличным вариантом для установки под балконами домов, возле гаражей, или, как было сказано выше, для обустройства ливневых канализаций на приусадебных участках. Важным преимуществом пластикового изделия является возможность устанавливать колодцы друг на друга, благодаря чему имеется возможность углубить канализационную отводящую трубу.

Кроме того, сборная конструкция позволяет использовать дождеприемник в качестве дренажного колодца.

Но помимо этого, изделие обладает рядом других достоинств, среди которых можно выделить:

• Небольшой вес конструкции, благодаря чему ее не сложно перевозить;
• Благодаря гладкой поверхности, на стенках не задерживается грязь, поэтому необходимость чистки колодца возникает гораздо реже, если сравнивать его с бетонным аналогом.
• Простота монтажа, что обусловлено небольшим весом. Установить такой колодец своими руками не составит особого труда. К тому же пластиковые дождеприемники, как правило, поставляются со всеми необходимыми элементами для их установки и эксплуатации.
• Морозостойкость – изделие не боится морозов и больших перепадов температур.
• Колодцы выполнены из высокопрочной пластмассы, благодаря чему они могут выдерживать высокое давление. Кроме того, они не поддаются воздействиям различных активных химических веществ.
• Невысокая цена.
• Экологическая безопасность.

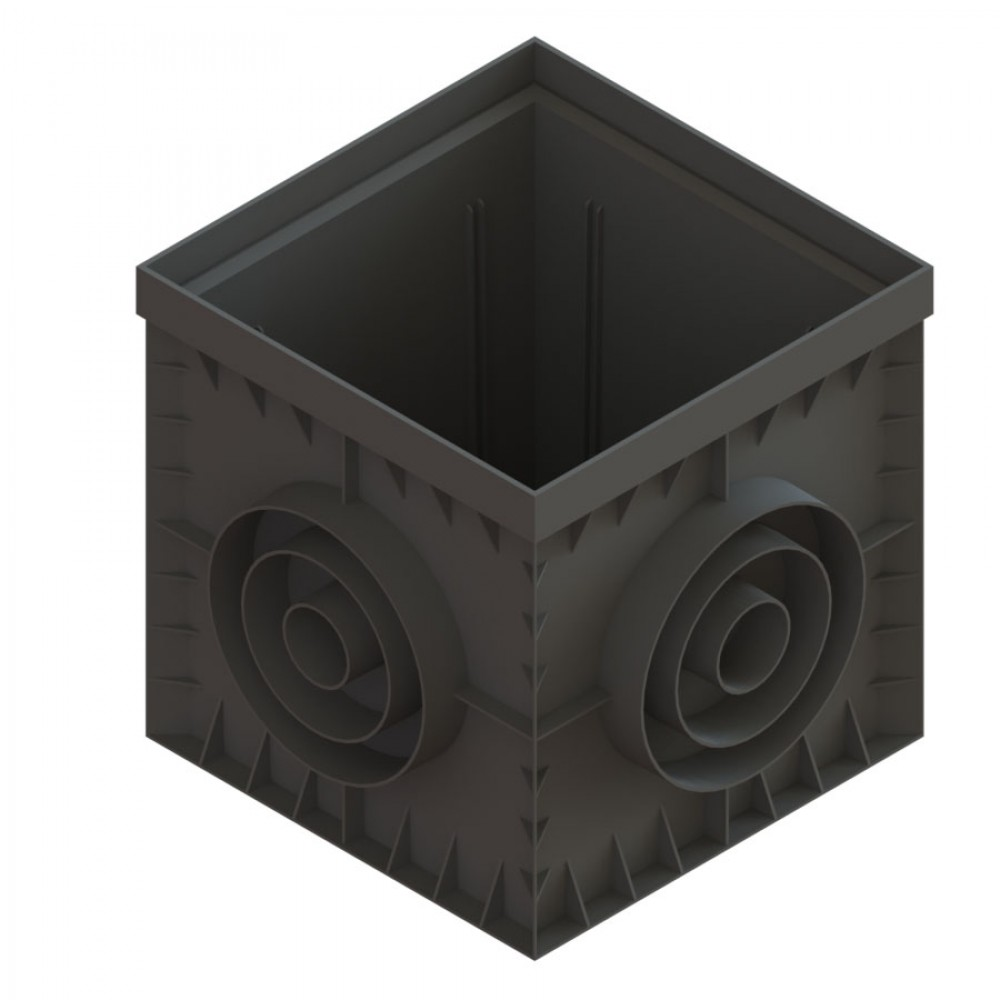

На фото — пластиковый дождеприемный колодец

Благодаря всем этим свойствам, сфера применения пластиковых дренажных систем растет с каждым днем. В последнее время они активно применяются в парках, скверах, а также на автомобильных стоянках.

Металлические

Не менее распространенными являются и металлические колодцы для ливневых систем, которые существуют разных форм и размеров. Особенно часто их применяют на участках большого скопления сточных вод, где имеется большая нагрузка на поверхность.

Размер дождеприемного колодца напрямую зависит от количества воды, на которое он рассчитан.

К достоинствам таких изделий можно отнести следующие моменты:

• Способность противостоять различным негативным воздействиям окружающей среды.
• Способность выдерживать большой вес.
• Кроме того, такие колодцы отличаются хорошей долговечностью.

Однако, не смотря на все эти преимущества, металлические конструкции редко применяют для частного использования, что связано с некоторыми их недостатками:

• Стоимость изделия в несколько раз превышает цену аналогичного колодца из полимера.
• Большой вес конструкции.
• Неустойчивость к коррозии.

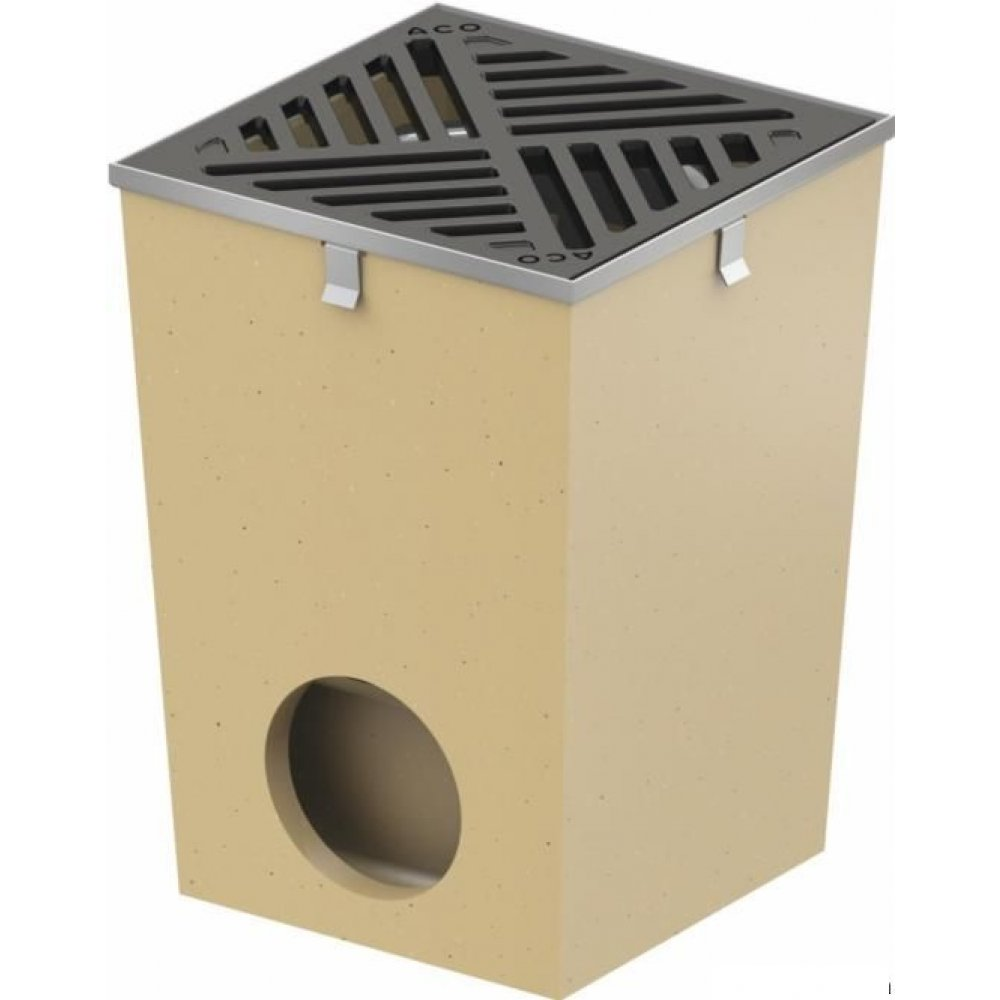

Бетонные дождеприемники

Бетонные

Бетонный дождеприемный колодец представляет собой капитальное сооружение, которое возводится, как правило, из сборных железобетонных элементов. Обычно такие конструкции используют в промышленных целях.

На частных усадьбах устанавливать бетонные колодцы не имеет смысла ввиду некоторых их недостатков:

• Большой вес, соответственно, усложняется их транспортировка.
• Для монтажа необходимо задействовать строительную технику.
• Высокая стоимость.

Колодцы ливневой канализации

Отличительные особенности дождеприемников

Как уже упоминалось выше, элементы точечного сбора сточной воды могут быть трёх типов:

• Дождеприемник ДБ (большой) — устанавливается на обочинах дорог и  парковок и т. д. Благодаря своей прочности и характеристикам, согласно ГОСТа 3634-99, выдерживает нагрузку до 12,5 т.
• Дождеприемник ДК (круглый) — сделан по тому же ГОСТу 3634-99, только круглой формы, что немного затрудняет подготовку котлована для него. А в остальном, обладает отличными характеристиками по ударопрочности и стойкости к химическим веществам, выдерживает нагрузки от 15 т до 25 т, благодаря чему, используется в промышленных зонах, на парковках возле супермаркетов и АЗС.
• Дождеприемник ДМ(малый или магистральный) — соответствует ГОСТу 3634-99 (26008-83), что даёт возможность ему собирать поверхностную влагу с улиц, частных дворов, парков и т. д. Имея, хорошие показатели пропускной способности, применяются в пониженных местах лотков автомагистралей с пилообразным продольным профилем с уклоном i< 0,005, а также, в зонах с повышенным движением транспорта и местах, где в стоках преобладает содержание автомобильных химических веществ.

Могут иметь круглую, квадратную и прямоугольную форму.

На последнем экземпляре хотелось бы остановиться поподробнее.

Устройство дождеприемника ДМ

Решётка сливная ДМ дождеприемника ГОСТ 26008-83 является не только декоративным украшением, но и защищает ливнёвку от попадания крупного мусора, а также пешеходов и транспорт от аварийных болезненных случаев. Для этого она должна плотно соприкасаться с поверхностью рамы, а щели должны иметь ширину, не больше 42 мм, и быть зачищены от заусенцев — это тоже, своего рода, забота о пешеходах, вернее, об их обуви.

Ливнеприемники вместе с решётками изготавливаются из серого чугуна, показатели которого не ниже СЧ20, и на поверхности этих изделий ставится товарный знак исполнителя, а внутри — дата выпуска. Поставляется товар комплектно, т. е., решётка вместе с корпусом, но допускается продажа отдельно верхней части. Видимо, это объясняется тем, что верхняя часть наиболее подвержена механическому воздействию, хоть и изготовлена из прочного материала.

Кстати, всегда надо проверять товар на наличие трещин, что по ГОСТу допускается не более 3 мм глубиной и 10 мм – в диаметре.

Отдел технического контроля должен обязательно тестировать на прочность и корпус и решётки, после чего давать дождеприемнику ДМ2 гарантию — 3 года со дня применения и 5 лет, начиная от дня отгрузки с территории изготовителя.

Надо сказать, что цифра «2» в маркировке, означает исполнение с минимальной продольной шириной опорной части рамы, которая прилегает к бордюру дороги.

Давайте рассмотрим на примере дождеприемника ДМ1 технические характеристики, которые у него должны присутствовать. Кстати, тут цифра «1»  значит что исполнен элемент с наименьшей шириной опорной части рамы по контуру.

Характеристики Дождеприемника ДМ1-1-58
Вес (кг)	132.5
Высота решётки (мм)	80
Высота h (мм)	128
Диаметр D1 (мм)	652
Диаметр D2 (мм)	589
Диаметр D (мм)	870
Корпус (кг)	60
Материал	СЧ20
Решётка (кг)	74
Диаметр решётки (мм)	646
Прокладка (шт.)	3
Номинальная нагрузка (т)	25

Недостатком этого изделия является то, что дождеприемник вес имеет большой, и это затрудняет монтаж, но в этом и его плюс, т. к., благодаря данному показателю в совокупности с другими особенностями, обуславливается его умение выдерживать номинальную нагрузку до 25 т.

Места расположения и требования

Дождеприемники устанавливаются в следующих местах:

• под водосточными трубами зданий;
• по краям автомобильных дорог;
• перед входом в здание;
• в местах пересечения уклонов (естественных или искусственных).

К дождеприемникам для ливневой канализации предъявляются определенные требования:

1. Их пропускная способность должна способствовать полному отводу воды с крыш зданий и рядом расположенной территории.
2. Устойчивость к механическим повреждениям. В процессе эксплуатации конструкция подвергается определенным нагрузкам, которые она должна выдерживать.
3. Устойчивость к воздействиям окружающей среды. В этом случае важна устойчивость к коррозии (для металлических конструкций).
4. Удачное сочетание с окружающим ландшафтом.

Монтаж дождеприемника проводится при устройстве общей ливневой канализации на участке либо на этапе сооружения отмостки вокруг дома

Что говорят специалисты

Наличие в нужном месте оптимально выбранного дождеприемника может в разы увеличить общую эффективность всей ливневой канализации

Потому важно тщательно выбрать правильное место его расположения и не торопиться с монтажом. Для того, чтобы можно было избежать лишней головной боли с дренажом зимой и осенью, во избежание промерзания, приемник желательно располагать ниже уровня промерзания грунта

Александр.

Если был выбран недостаточно объемный приемник, то его не стоит эксплуатировать во время сильных ливней, схода снегов и весенних паводков. Лучше вовсе отключить приемник от дренажной системы.

Иван.

Чтобы была возможность охватить как можно большую площадь участка – обеспечить сток дождевой воды и с крыши, и с дорожек и т.д. – следует задуматься об организации линейного типа расположения дождевых приемников. Ведь точечный такой приемник способен собрать влагу лишь с одного места, например, с крыши. Особенно сложного в обустройстве дождеприемников нет, и каждому это сделать по силам. Пожалуй, за исключением тех случаев, когда необходимо смонтировать бетонные или чугунные конструкции. Но в любом случае, всегда есть возможность обратиться к специалистам своего дела и получить квалифицированную помощь от них.

Николай.

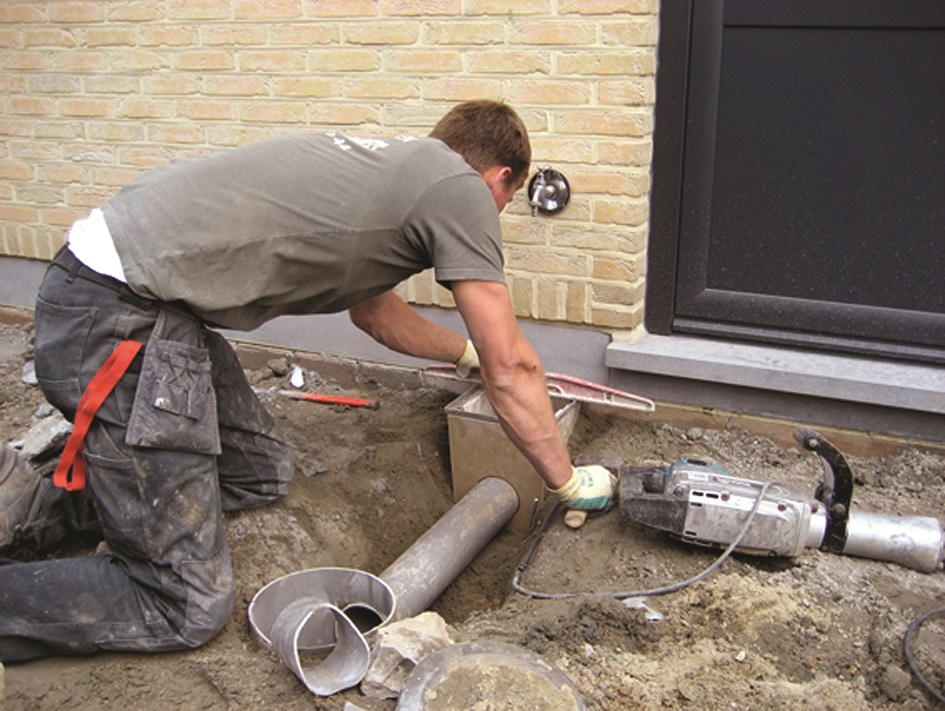

Как уложить дождеприемник своими руками

Системы размещают в доступных местах:

• у жилого помещения;
• вдоль дороги;
• рядом с входной дверью;
• ниже водопроводных труб;
• в зонах, где сходятся уклоны — если местность неровная или имеются дорожки на возвышенности.

Если вам повезло и осадки редкое явление для вашего климата, участку не грозят потоки талых вод. В такой ситуации лучшее место для ливневки — рядом с домом. Прокладывайте дождеприемник под водопроводом.

Чтобы уложить ливневку своими руками, действуйте по схеме:

• купите материалы;
• подготовьте инструменты для работы;
• выберите место;
• вырежьте отверстие в устройстве;
• установите дождеприемник в отмостку;
• состыкуйте устройство и лоток водоотведения.

Какие материалы и инструменты понадобятся для монтажа

В процессе установки вам придется работать с твердыми материалами — гравием, щебнем, бетоном. Объем расходников определяют масштабы проекта:

• размер канализации;
• вместимость ливневки.

На примере пластиковой конструкции рассмотрим стандартный перечень материалов и инструментов:

• готовый дождеприемник — купите его в любом строительном гипермаркете;
• труба ПВХ — для стыковки с канализацией;
• соединительные уголки;
• набор муфт уплотнения;
• тройник.

Инструменты:

• болгарка;
• уровень;
• лопата;
• молоток;
• шпатель;
• дрель или перфоратор.

Читайте еще: Водосток для крыши своими руками

Как вырезать отверстие в дождеприемнике

Большинство готовых моделей ливневок уже имеют отверстия для соединения с трубой канализации. Но у некоторых конструкций таких отверстий нет. Сделайте их самостоятельно.

Отверстие нужных размеров делают по предварительной разметке — обозначения наносят на все стенки колодца. Место стыковки высверливают сверлом по металлу. Диаметр — 0,8 см.

Следующий шаг — возьмите молоток и постучите им по внутренней стороне стенки колодца. Чтобы выбить заглушку и не повредить поверхность, работайте легко, без усилий.

Место шва между трубой и ливневкой обработайте герметиком.

Как выбрать лучшее место для установки дождеприемника

Где вы расположите систему, зависит от места расположения водостока. Чем меньше расстояние, тем лучше вода попадет в его центр.

Учитывайте различный уровень давления сточных вод — напор воды при ливне и небольшом дожде будет отличаться. Чем правильнее вы проведете все замеры и расчеты, тем эффективнее будет работать устройство.

Особенности установки дождеприемника в отмостку

• Функциональное предназначение отмостки — защитить фундамент строения от подтопления. Алгоритм установки:
• выройте траншею;
• разместите лотки;
• монтируйте дождеприемники;
• уложите покрытие в отмостки. Утрамбуйте дно колодца слива. Сделайте уклон. Глубину определяйте из расчета величины лотков. Расположите его так, чтобы верх был виден на поверхности, но не выходил за края траншеи;
• положите на дно подушку из бетонного слоя. Высота — 8-10 см. Пока смесь не застыла, устанавливайте лотки;

• насколько ровно они установлены, определите с помощью нити. Сверху будут крепиться решетки;
• в участках под водостоком устанавливают ливневки, стыкуют их с трубами. Сверху монтируют пескозадерживатели;
• по бокам траншеи делают опалубку. Прокладывают бетон между ней и лотком;
• ждут, когда бетон схватится;
• убирают опалубку;
• кладут отмостку.

Как соединить дождеприемник с водоотводным лотком или дренажной трубой

Соединение лотка и дождеприемника:

• сделайте вертикальные пропилы на стенках конструкции;
• прорежьте заглушку — как это сделать, мы рассмотрели выше;
• воспользуйтесь соединительным уголком;
• обработайте стыки герметиков.

Соединение с дренажной трубой:

• вырежьте наружное дно дождеприемника;
• установите устройство отверстием вверх;
• соедините конструкцию с трубой и пройдитесь по шву герметиком.

Читайте еще: Прочистка ливневой канализации: пошаговая инструкция

Расчет объема, глубины и уклона

Чтобы защитить жилой дом, хозяйственные постройки и сам участок от подтопления, заиливания и грязевых потоков после дождя, необходимо сделать правильный расчет ливневой канализации. Вся вода, которая попадает на участок, должна уходить в ливневки, дождеприемники и желоба.

Выбор габаритов дождеприемника и других его параметров нужно начинать, учитывая особенности канализационной системы и следующие данные.

• глубина прокладки каналов;
• объем отводимых стоков;
• уклон каналов.

Исходя из этих параметров, определяется тип ливневой канализации и выбор дождеприемника.

Расчет глубины прокладки каналов. Если диаметр подземного трубопровода не превышает 0,5 м, то прокладка ливневой канализации осуществляется до уровня 30 см. При большем сечении каналов глубина заложения ливневой канализации в частном доме возрастает до 70 см.

Если на территории уже проложена система дренажа, то ливневую канализацию в частном доме располагают выше этой системы.

Расчет объема стоков, отводимых с участка. Чтобы вычислить объем стоков, необходимо руководствоваться следующей формулой:

Расчет уклона каналов. Верно подобранный уклон гарантирует свободное протекание жидкости по трубопроводу под действием физических законов.

Необходимый уклон ливневой канализации определяется в зависимости от диаметра используемых труб.

Если трубы имеют диаметр 20 см, то учитывается коэффициент 0,007. То есть, 7 мм на погонный метр трубы. При диаметре 15 см коэффициент составит 0,008. Уклон каналов в открытой системе колеблется в пределах 0,003-0,005 (это 3-5 мм).

А вот трубы, соединяемые с дождеприемниками и ливневыми колодцами, должны иметь на каждый погонный метр 2 см уклона.

На выбор дождеприемника также влияет интенсивность осадков, общие климатические условия, тип грунта и максимальная нагрузка.
