Дискретные модули для управления вентиляцией

Автоматизация вениляции

Автоматизации приточной и приточно-вытяжной вентиляции дает следующие положительные эффекты:

Экономия ресурсов:

За счет работы по расписанию;

За счет точности ПИД-регулирования режимов работы оборудования;

За счет поддержания оптимального теплового режима теплообменника в системе подогрева воздуха в зимнее время: в нерабочие дни – минимизируется расход тепла и не допускается замораживания теплообменника.

Поддерживать индивидуальные климатические режимы в выделенных зонах.

Осуществлять поэтажное регулирование температурных режимов в здании.

Осуществлять пофасадное регулирование температурных режимов в различных зонах здания при неравномерном внешнем нагреве или охлаждении здания;

В дежурном режиме (режиме экономии) обеспечивать заданные климатические условия в подсобных помещениях.

Обеспечение оптимальных режимов по обратной воде для систем подогрева воздуха от тепла, получаемого от теплоцентрали позволяет исключить штрафные санкции за нарушение температурных режимов обратной воды.

Снижение затрат на содержание персонала (за счет снижения трудоемкости обслуживания системы вентиляции.

Система автоматического управления вентиляцией также может автоматически управлять сетью сплит-систем некоторых производителей локально установленных в здании и имеющих стандартные порты для соответствующего удаленного управления, например по протоколу Modbus.

Архитектура

Автоматизированная система управления вентиляцией (АСУВ) представлена тремя иерархическими уровнями.

В состав первого (нижнего) уровня входят датчики сигналов и исполнительные устройства.

Второй (средний) уровень состоит из контроллеров С2000-Т производства компании БОЛИД.
Контроллеры обеспечивают выполнение функций контроля, регулирования и управления инженерным оборудованием в объеме, достаточном для поддержания работы всех трех видов вентиляционных систем (приточная, вытяжная, приточно-вытяжная) в соотношении «одна система – один контроллер». Для вытяжной вентиляции реализовано подключение двух вентиляционных установок к контроллеру. Все алгоритмы готовы и требуют только настройки.

Перечень параметров контроллера С2000-Т

№ п/п	Наименование параметра	Тип сигнала	Приточная вентиляция	Вытяжная вентиляция	Приточно-вытяжная вентиляция
1	Температура наружного воздуха	AI	+	–	+
2	Температура помещения	AI	–	–	+
3	Температура приточного воздуха	AI	+	–	+
4	Температура обратной воды	AI	+	–	+
5	Защита водяного теплообменника	DI	+	–	+
6	Фильтр загрязнен	DI	+	–	+
7	Обрыв ремня приточного вентилятора	DI	+	–	+
8	Обрыв ремня вытяжного вентилятора	DI	–	–	+
9	Состояние системы (дежурный/активный режим)	DI	+ (2 шт.)	–	–
10	Сигнал от контакта аварийного выключателя вентилятора	DI	–	+ (2 шт.)	–
11	Состояние ручного переключателя режима работы вентилятора (пуск/авто)	DI	–	+ (4 шт.)	–
12	Управление вытяжным вентилятором (старт/стоп)	DO	–	+ (2 шт.)	+
13	Выход индикации аварийного режима	DO	–	+ (2 шт.)	+
14	Управление приточным вентилятором (старт/стоп)	DO	+	–	+
15	Управление приводом жалюзи (откр/закр)	DO	+	–	+ (2 шт.)
16	Управление циркуляционным насосом (вкл/выкл)	DO	+	–	+
17	Управление клапаном водяного нагревателя	AO	+	–	+
18	Управление клапаном водяного охладителя	AO	+	–	–
19	Управление роторным рекуператором	AO	–	–	+
Примечание: AI – аналоговый входной сигнал термосопротивления (ТСМ, ТСП) АО – аналоговый выходной сигнал постоянного напряжения (0-10 В) DI – дискретный входной сигнал типа «сухой контакт» (24 В) DO – дискретный выходной сигнал типа «сухой контакт» (24 В)

Третий (верхний) уровень включает в себя автоматизированное рабочее место (АРМ) оператора на базе SCADA КРУГ-2000, совмещенное по функциям с архивным сервером.

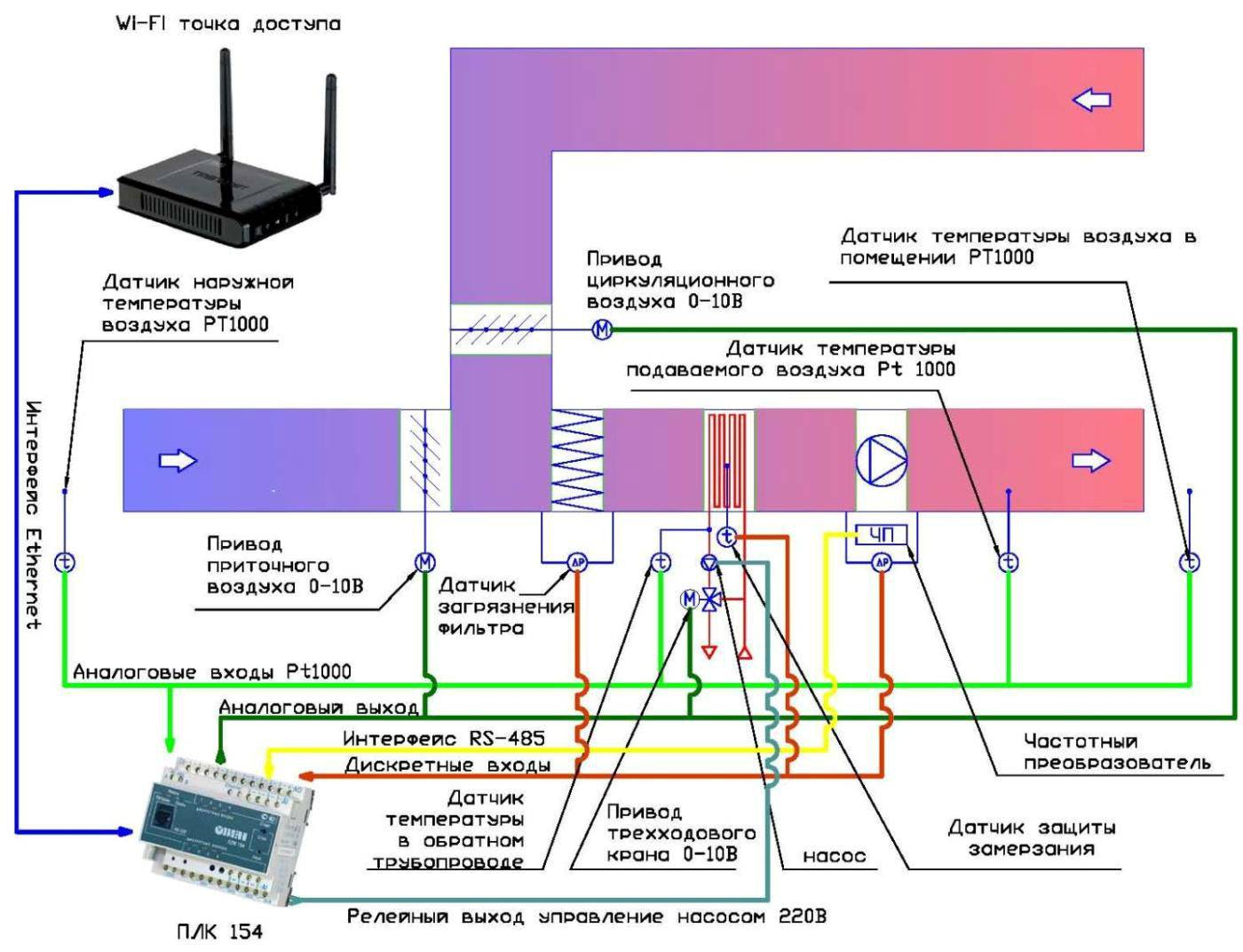

Аналоговые и дискретные сигналы с датчиков и исполнительных устройств приточной, вытяжной и приточно-вытяжной вентиляции поступают на контроллеры, проходят первичную обработку и далее по цифровому интерфейсу RS485 (протокол Modbus) передаются на АРМ оператора с целью их дальнейшей обработки, отображения и хранения. С АРМ оператора осуществляется также дистанционное управление исполнительными устройствами вентиляционных систем.

Основные задачи автоматики для вентиляции

Поскольку на современном рынке представлено большое количество всевозможных технических устройств для автоматизации вентиляции, набор их функций также чрезвычайно широк.

Основные функции модуля управления, оснащенного элементами электронного интеллекта:

• Поддержание заданных параметров микроклимата внутренних помещений — температуры и влажности воздуха, насыщенности углекислым газом и т.д.
• Возможность для оператора удаленного управления вентиляторами, дистанционного их включения и отключения.
• Осуществление автоматизированного контроля над датчиками работы всех узлов и агрегатов вентиляционного оборудования.
• Самостоятельный перевод оборудования в летний или зимний режим.
• Контроль над уровнем загрязнения фильтрующих устройств с функцией подачи сигнала о необходимости прочистки.
• Открывание и закрывание заслонок воздуховодов, регулировка производительности приточных и вытяжных вентиляторов.
• Прекращение подачи свежего воздуха при срабатывании пожарной сигнализации.
• Отключение электропитания при аварийных ситуациях — резких скачках или понижении напряжения. Это позволяет предотвратить выход из строя приборов, датчиков и отдельных узлов вентиляционной системы.

Дополнительные функции

Современные производители для максимально полного удовлетворения запросов покупателей, уделяют особое внимание не только надежности выпускаемого оборудования. Немаловажным фактором в конкурентной борьбе за потребителя является оснащение продукции как можно большим дополнительным функционалом. Сегодня стали доступны такие высокоинтеллектуальные функции, как:

Сегодня стали доступны такие высокоинтеллектуальные функции, как:

• Подключение вентиляции к единому электронному диспетчеру управления «умный дом».
• Управление настройками через интернет-приложения, при помощи Wi-Fi и блютуз.

Оснащенная современным функционалом автоматическая аппаратура становится понятной и простой в управлении, подобно прочей бытовой технике.

Особенности

Контроллер С2000-Т (производитель – компания БОЛИД):

• специализируется на выполнении задач контроля, регулирования и управления, в том числе в составе систем автоматизации и диспетчеризации инженерного оборудования зданий
• имеет бортовые входы/выходы (6 дискретных входов, 6 дискретных выходов, 6 аналоговых входов, 2 аналоговых выхода) для подключения датчиков сигналов и выдачи управляющих воздействий на исполнительные устройства, что не требует приобретения дополнительного оборудования, например модулей ввода/вывода физических сигналов
• поддерживает обмен по стандартному программному протоколу Modbus
• обеспечивает легкое и удобное конфигурирование программного обеспечения
• производство в России.

SCADA КРУГ-2000 (НПФ «КРУГ») – универсальный программный продукт, предназначенный для создания систем автоматизации технологических объектов во многих отраслях промышленности, и обладающий следующими особенностями:

• надежность SCADA подтверждена многочисленными внедрениями во многих отраслях промышленности, в том числе на особо опасных производствах энергетики, нефтяной и газовой промышленности
• наличие готовых проектов и шаблонов для реализации систем вентиляции, а также полномасштабной АСУ зданиями и сооружениями
• модульность построения и масштабирование позволяют поэтапно наращивать и расширять систему до полномасштабной системы управления жизнеобеспечением здания
• открытость и поддержка международных стандартов, спецификаций и протоколов обмена позволяют осуществлять интеграцию с большинством приборов сторонних производителей.
• мощные и в то же время интуитивно понятные средства среды разработки пользовательских проектов позволяют заказчику проводить изменения в системах своими силами, без привлечения подрядных организаций
• SCADA КРУГ-2000 включена в Единый реестр российских программ, является 100% импортозамещающим продуктом

Контроллеры Сименс: запрограммированные приложения

Как уже отмечалось, программная среда контроллеров Сименс содержит обширный набор готовых приложений под разную конфигурацию систем. Это самый простой способ установки и наладки оборудования для конечного пользователя.

На каждое приложение имеется техническое описание в сопроводительной документации. Для бытовых целей подходят приложения Сименс типа «A01…», для промышленных нужд обычно выбирается тип «U01…».

Выбирается любое приложение из ассортимента следующим образом:

1. Активировать уровень PASS
2. Активировать опцию меню APP ID
3. Выбрать приложение из списка
4. Подтвердить клавишей «ОК».

После активации выбранного приложения пользователю необходимо провести работу с подключением всех линий системы ОВК на клеммы контроллера Сименс.

Затем активируют режим «TEST», при помощи которого автоматически выполняется проверка корректности выполненных соединений под управление отдельным функционалом. Эту функцию необходимо применять обязательно. Так гарантируется безошибочная работа системы ОВК в дальнейшем под управлением контроллера Сименс.

Видео обзор на контроллеры Siemens серии RLU

Ниже на видео демонстрируется практика пользования индустриальным ПЛК немецкого производства, эксплуатируемого в составе промышленной системы кондиционирования воздуха. Приводится пример работы для обычного пользователя:

В целом, рассмотренный аппарат предполагает куда более широкое техническое обслуживание, вплоть до перепрограммирования под конкретные нужды.

Особенности

Масштабируемость Модуль FMR содержит два коммуникационных порта RS-485. Такая организация портов дает возможность строить системы с большим количеством входов/выходов и возможностью опроса системы любым внешним Master – устройством. Поддерживаетдо 341 модуля Более10 000 I/O К одному Master-устройству можно подключить до 341 модуля FMR, обеспечив более 10 000 каналов I/O! Адресация новых каналов абсолютно прозрачна для системы управления, не требует дополнительных вычислительных ресурсов и осуществляется базовым модулем FMR.

Надежность Модуль оснащен защищенным источником питания с широким входным диапазоном питающих напряжений, устойчивыми к перегрузкам входами, выходами и портами связи. При возникновении аварийных ситуаций, приводящих к потере связи модуля с управляющим контроллером или модулей подключенных друг к другу, для сохранения контроля над состоянием объекта FMR способен переходить в безопасный режим работы. Дополнительную защиту сетевых данных обеспечит экранированное подключение.

Удобство и простота Лицевая панель модуля оборудована светодиодами, информирующими пользователя о режиме работе входов/выходов и состоянии модуля. Сетевой адрес COM1 удобно задается при помощи пятипозиционного DIP-переключателя, расположенного под крышкой системного отсека. Все настройки, необходимые для работы FMR-модулей, собраны в утилите FMR-Configurator. Для обозначения разъемов пригодится бумажный маркировочный вкладыш на лицевой панели прибора. Скачать файл вкладыша

Автоматизация средствами Сименс

Контроллеры промышленного назначения линейки RLU2xx разрабатывались Сименс для управления вентиляцией, где дополнительно необходим контроль параметров:

• температурных,
• влажностных,
• перепадов давлений теплоносителя,
• скорости потока воздуха,
• воздушной среды помещений.

Промышленные контроллеры марки Сименс позволяют эффективно эксплуатировать систему вентиляции в одном из трёх режимов работы:

1. Комфорт.
2. Эконом.
3. Защита.

С точки зрения функционала управления (наблюдения) за вентиляцией и отоплением, контроллеры RLU2xx производства фирмы Сименс допускают использование в качестве автоматических модулей, действующих в режимах P, PI, PID либо как дифференциальные контроллеры управления.

Средства автоматизации широкого назначения, в частности, контроллеры, выпускаемые известной немецкой компанией Сименс, пользуются высоким уровнем популярности. Применяются как для промышленных, так и для бытовых целей

Любой из режимов контроля вентиляции и отопления устанавливается благодаря функции универсального регулятора, поддерживающего до двух последовательностей нагрева и двух последовательностей охлаждения воздуха.

Также контроллеры серии RLU2xx производства Сименс поддерживают конфигурацию каскадного контроллера температуры внутри помещений, получаемой за счёт отопления и приточной вентиляции.

Функциональность запрограммированных последовательностей контроллеров управления Siemens обширна, что делает возможным разнообразить конфигурацию управления системами вентиляции и внутреннего отопления.

Линейка моделей контроллеров RLU2xx включает в себя пять разработок электронных приборов Сименс с разным числом входов/выходов:

Контроллер Сименс	Вход универсальный	Вход дискретный	Выход аналоговый	Выход дискретный	Управляемый контур
RLU202	4	1	2	1
RLU220	4	1	2	1
RLU222	4	1	2	2	2
RLU232	5	2	3	2	2
RLU236	5	2	3	6	2

 Контроллеры Сименс: конструкционное исполнение (техническое, механическое)

Электроника серии RLU наделена уже готовыми программными приложениями (общий набор — несколько десятков), из которых пользователь может выбрать наиболее подходящее и активировать для применения с модулями отопления и вентиляции.

Внешнее исполнение контроллера от Сименс, предназначенного под управление системами ОВК. В зависимости от модели устройства Сименс, габаритные размеры могут отличаться, как и функциональность аппаратов

При этом автоматически включается вся необходимая функциональность контроллера Сименс, устанавливаются оптимальные рабочие параметры для избранной конфигурации управления вентиляцией и отоплением.

Активация, изменение параметров, свободная конфигурация – все эти действия программирования выполняются пользователем через панель управления.

Механически контроллер промышленного применения Сименс серии RLUxxx представлен в виде небольшого компактного электронного модуля. Прибор имеет:

• пластиковый корпус,
• функциональную часть (электронная плата),
• двухуровневый интерфейс клемм,
• элементы управления (кнопки, дисплей).

Требуемое напряжение питания контроллера Siemens RLU220 и других модификаций – 24 вольта переменного тока. К стандартной электрической сети такие приборы, как правило, подключаются через понижающий трансформатор.

Контактные клеммы контроллера Сименс, оснащённые простым механизмом захвата электрических проводников. Достаточно вставить лезвие отвёртки в отверстие под клеммой, чтобы лёгким нажимом раскрыть клемму

Двухуровневый интерфейс клемм контроллера исполнения Siemens содержит пружинные контакторы, каждый из которых предназначен для подключения одного многожильного (одножильного) проводника.

Контакторы клемм на устройстве Сименс открываются при помощи шлицевой отвёртки 1 размера, путём вставки жала отвёртки в отверстие под клеммой с последующим лёгким нажимом.

Основные функции:

• Автоматическое ПИД-регулирование мощности калорифера для нагрева воздуха до заданной температуры в диапазоне от +5°С до +30°С для электрического калорифера(плавно и с дополнительными ступенями) и от +15°С до +30°С для водяного калорифера (как 3-х позиционным, так и приводом 0-10В), преднагрева рекуператора в диапазоне от +1°С до +7°С;
• Управление производительностью – переключение скорости вентиляторов: количество ступеней – от одной до трех (от одной до семи в бинарном коде при использовании частотных преобразователей). Вытяжной вентилятор переключается синхронно с приточным. Работа с устройствами изменения производительности вентиляторов с управляющим сигналом 0-10В. Управление EC моторами;
• Многоуровневая защита от замерзания калорифера (в приточных установках с водяным калорифером). Система автоматики контролирует температуру калорифера, окружающего его воздуха и обратной воды с помощью трех независимых датчиков, что исключает возможность размораживания калорифера в холодное время года из-за неисправности одного из них;
• Защита от перегрева калорифера (в приточных установках с электрическим калорифером). При срабатывании датчиков перегрева приточная установка выключается;
• Контроль загрязненности воздушного фильтра;
• Контроль превышения или понижения давления во фреоновом контуре канальных кондиционеров;
• Контроль обмерзания рекуператора (с последующим автоматическим снижением уставки производительности вентиляторов);
• Контроль работы вентилятора по датчику дифференциального давления или по встроенному в двигатель термоконтакту;
• Контроль состояния датчиков на обрыв и короткое замыкание;
• Ручное и автоматическое переключение режима охлаждения и нагрева;
• Вывод текущих значений температур на встроенном графике (с возможностью масштабирования по времени);
• Недельный таймер для программирования режима работы (температура, производительность, включение/ отключение) приточной установки по дням недели в заданное время (до четырех команд в сутки);
• Функция “Северный старт”. Последовательное увеличение скорости вентилятора от первой до заданной при включении установки. Актуальна при низких температурах входящего воздуха и при недостаточной мощности калорифера (не хватает мощности при больших скоростях вентилятора);
• Функция “Понижение скорости”. В холодное время года мощность калорифера может оказаться недостаточной для поддержания заданной температуры. В этом случае скорость вентилятора будет автоматически снижаться до тех пор, пока температура на выходе приточной установки не поднимется до заданной;
• Функция “Автоматический запуск системы”. При сбое и восстановлении питания приточная установка начнет работать в том же режиме, в котором она находилась до отключения питания;
• Подключение к системе “умный дом” по стандартному протоколу Modbus RTU. Управление приточной установкой и другими устройствами с помощью SCADA систем. Адреса и данные регистров предоставляется по запросу у компании-производителя.
• Управление внешними устройствами. Контроллер имеет выходы для управления вытяжной установкой, активными внешними фильтрами (фотокаталитический, электростатический и др.), канальным увлажнителем и другими внешними устройствами.
• Удаленное управление (“Внешний стоп” отключение/ включение, “Пожар” – аварийное отключение) приточной установкой от внешних устройств, таких как гигростат, датчик углекислого газа, пожарная сигнализация и других.
• Демонстрационный режим;
• Переключение языка – русский/английский;
• Вывод телефона сервисной службы при аварии (вводится пользователем).

Основные принципы автоматизации системы управления вентиляцией

Функциональные возможности управления вентиляцией

Система управления вентиляцией обеспечивает:

• Непрерывный мониторинг состояния системы вентиляции
• Контроль и управление системой вентиляции
• Непрерывное отображение данных
• Оповещение об авариях, нештатных ситуациях

Эффект от внедрения системы автоматизации работы вентиляции здания

Автоматическая система управления вентиляцией дает возможность:

• снизить затраты на сервисное обслуживание системы в целом (зависит от типа применяемого оборудования)
• защитить оборудование от выхода на критические режимы
• снизить продолжительность вынужденных простоев инженерных систем
• более экономно использовать ресурсы и планировать связанные с ним затраты
• мгновенно осведомлять службы эксплуатации о любых отклонениях
• получать прозрачную отчетность по работе вентиляционных систем и, в конечном итоге, повысить комфорт в здании

Использование контроллера ПЛК73

Контроллер ПЛК73 рекомендуется к использованию:

• В системах HVAC
• В сфере ЖКХ (ИТП, ЦТП)
• В АСУ водоканалов
• Для управления малыми станками и механизмами
• Для управления пищеперерабатывающими и упаковочными аппаратами
• Для управления климатическим оборудованием
• Для автоматизации торгового оборудования

Области применения контроллера ОВЕН ПЛК73

Оптимально для построения локальных систем управления и «законченных» масштабируемых решений – приборы для вентиляции, отопления, торговые установки, котлы.

ОВЕН ПЛК63, ПЛК73

Программируемый логический контроллеры ОВЕН ПЛК63 выполнен в полном соответствии со стандартом ГОСТ Р 51840-2001 (IEC 61131-2), что обеспечивает высокую аппаратную надежность.

По электромагнитной совместимости контроллеры соответствуют классу А по ГОСТ Р 51522-99 (МЭК 61326-1-97) и ГОСТ Р 51841-2001, что подтверждено неоднократными испытаниями изделия.

Технические характеристики контроллера ПЛК73

Вычислительные ресурсы

В контроллере ПЛК 73 заложены достаточно мощные вычислительные ресурсы для реализации простых систем автоматизации:

• высокопроизводительный процессор RISC архитектуры ARM7, с частотой 50МГц компании Atmel;
• объем оперативной памяти для хранения переменных программ – 10Кбайт;
• объем памяти хранения программ – 280Кбайт;
• объем EEPROM для хранения Retain переменных – 448байт;
• время цикла по умолчанию составляет 1мс при 50 логических операциях, при отсутствии сетевого обмена.

Купить компоненты для построения системы автоматизации вентиляции на базе контроллера Овен по выгодной цене

Как выбрать и установить

При выборе аппаратуры управления вентиляционными устройствами, особое внимание следует уделить эксплуатационно-техническим характеристикам

Важную роль при правильном подборе техники играют сложность системы вентиляционных ходов, количество помещений и их внутренние объемы, а также количество людей, которые находятся в помещении.

Следует отдавать предпочтение продукции компаний, зарекомендовавших себя на рынке электроники.

При этом важно узнать, каковы гарантийные обязательства, предусмотрено ли бесплатное сервисное обслуживание. Чем выше уровень качества аппаратуры, тем выше ее стоимость. Однако, не стоит жалеть денег на качественную технику, поскольку она окупит все расходы многолетней безаварийной службой

Идеальным вариантом будет найти такой электронный модуль управления, который совмещал в себе качество сборки, большое количество функций и доступную стоимость. Как показывает практика, подобная аппаратура сегодня встречается среди продукции новых компаний, только выходящих на мировой рынок

Однако, не стоит жалеть денег на качественную технику, поскольку она окупит все расходы многолетней безаварийной службой. Идеальным вариантом будет найти такой электронный модуль управления, который совмещал в себе качество сборки, большое количество функций и доступную стоимость. Как показывает практика, подобная аппаратура сегодня встречается среди продукции новых компаний, только выходящих на мировой рынок.

Прошедшие необходимую подготовку специалисты устанавливают аппаратуру в полном соответствии с требованиями технического регламента.

При самостоятельном подключении возможны ошибки, способные привести к выходу из строя, как отдельных узлов, так и всего оборудования. Также самостоятельно смонтированные комплексы управления не подлежат сервисному обслуживанию, и при поломке покупателю придется ремонтировать их за свой счет.

Режимы работы системы. Работа в системе автоматизации и диспетчеризации здания

Щит автоматизации системы вентиляции должен обеспечивать работу в следующих режимах:

Ручном. В этом случае управление системой осуществляется вручную.

Автоматическом автономном, с передачей данных в систему диспетчеризации. В этом случае включение и выключение происходит автономно, без учета показаний смежных инженерных систем, при этом уведомления о работе системы передаются диспетчеру.

Автоматический в составе автоматизированной системы управления зданием. При таком режиме работа вентиляции синхронизирована с другими системами жизнеобеспечения здания. Все системы здания, управляемые по разработанным алгоритмам, формируют систему автоматизации и диспетчеризации здания.

Иногда, хитрые интеграторы представляют автоматическую автономную систему как полностью автоматическую. Заказчик узнает об этом, когда начинает получать счета за коммунальные услуги с суммами, выше ожидаемых.

Управление системой осуществляется по протоколам управления здания. Наиболее известные это LonWorks, ModBus, BACnet.

Интеграция

С интеграцией нашей АСУ в систему автоматизации дома вопросов нет — мы ее и разрабатывали как компонент этой системы. А что с «коробочными» решениями, с которых мы начали нашу статью? Их же тоже надо интегрировать в наш умный дом.

Как правило, встроенные системы управления поддерживают хотя бы один из стандартных протоколов связи с другими системами автоматизации. Чаще всего это Modbus. Наш контроллер поддерживает как Modbus RTU (на порту RS485), так и Modbus TCP (на порту Ethernet).

Через этот интерфейс мы можем:

• задавать вентустановке уставки температур (воздуха в канале летом/зимой, днем/ночью…);

• переключать режимы (комфорт/эконом, нагрев/охлаждение…);

• получать значения измеряемых величин (температур, давлений, состояния контактов реле…).

Все это будет доступно в скриптах управления вашим умным домом. А, значит, дальнейшая интеграция с облачными сервисами не будет проблемой. Почему бы вам не обучить Алису от Яндекса  управлять вашей вентустановкой?

Вот, пожалуй, и все на сегодня. Конечно, осталось множество вопросов, которые мы не обсудили. Например:

• электронагрев воздуха;

• защита вентустановки при неисправности оборудования АСУ;

• рекуперация тепла удаляемого воздуха и охлаждение воздуха;

• регулируемая вентиляция с использованием датчиков качества воздуха WB-MSW v.3 (влажность + CO2 + VOC).

Да и алгоритмы управления требуют более подробного разбора. Ну а раз требуют — будем разбирать в следующих статьях.

Продолжение: Управление вентиляцией. Электронагрев воздуха. Эссе про технику и деньги

Коробочные решения

Если вы обладатель вентустановки «из коробки», со встроенной автоматикой, то вопроса управления самой установкой у вас не стоит. Но остается вопрос ее интеграции в общую систему автоматизации дома. Зачем и как — обсудим ниже, а пока пара слов о том, чем плохи «коробочные» решения.

Ключевая фраза — пользовательский интерфейс. У каждого «коробочного» решения есть свой пульт управления, часто есть мобильное приложение. И вот у владельца «умного дома» висят рядышком на стене панели управления котельной, кондиционерами, вентустановкой, воротами, пожарной и охранной сигнализациями. Там же висит видеодомофон. В его телефоне установлен аналогичный набор приложений. У производителей всего этого разные взгляды на дизайн, зачастую не самые прогрессивные. Необходимо постоянно помнить, в каком из пунктов меню какого пульта какие функции спрятаны. И управление любимым домом превращается в квест: сгорела яичница на кухне → отключи пожарную сигнализацию на пульте АУПС → включи отключившуюся по сигналу АУПС вентустановку на ее пульте → вентустановка встанет в аварию по защите от замерзания, поскольку газовый котел при резком снижении нагрузки (вентустановка то резко отключилась) заблокируется по перегреву на несколько минут → подожди, глядя на пульт котельной, пока котел включится, нагреется, снова сбрось аварию на пульте вентустановки. И т.д. Неудобно.

А удобно тогда, когда все управляется из одной программы, хоть на стационарной панели, хоть в мобильном устройстве. Конечно, эта программа может быть более высоким уровнем автоматизации и общаться с  «коробочными» панелями управления, но такое решение сильно дороже. Ну и зачем платить больше?

Давайте попробуем сэкономить. И не просто сэкономить, а СЭКОНОМИТЬ.

Датчики для работы с контроллерами Сименс

Контроль параметров систем ОВК выполняется контроллерами Siemens при помощи различных датчиков. Поддерживается подключение на входы контроллера Сименс измерительных устройств трёх видов:

1. Активные.
2. Пассивные.
3. Стандартные.

Активные измерители – датчики, имеющие рабочее напряжение 24В переменного тока, способные формировать выходной сигнал постоянным напряжением в диапазоне 0 – 10 вольт.

Пассивные сенсоры – все типы датчиков, построенные на чувствительных элементах LG-Ni 1000, Pt 1000, T1 и подобные.

Стандартный датчик с поддержкой функции высокоточных измерений. Подобные приборы, а также сенсоры других типов могут использоваться в схеме автоматики Сименс

Стандартные устройства – группа датчиков (особо точных) под измерение различных параметров от температуры воздуха до уровня радиации.

Преимущества

• Создание полноценной системы диспетчерского контроля и управления с возможностью непрерывного слежения за работой вентиляционной системы
• Своевременное предоставление оперативному персоналу качественной информации о ходе технологического процесса, состоянии инженерного оборудования и технических средств управления
• Снижение вероятности ошибочных действий оператора за счет своевременного представления информации в наглядном виде
• Повышение эксплуатационного ресурса вентиляционного оборудования за счет немедленного реагирования на сбои в системе
• Снижение расхода энергоресурсов за счет реализации функций автоматического регулирования и управления
• Возможность масштабирования и наращивания функционала системы, в том числе силами Заказчика
• Минимизация затрат на выполнение инжиниринговых работ Заказчиком, требуется только настройка проекта
• Долговременное хранение полученных данных
• Оптимальное соотношение «цена – качество» системы.

Оборудование для системы автоматического управления вентиляцией

Выпускается ряд типов приборов, устройств и датчиков для создания автоматики управления вентиляцией. Для управления отдельным процессом, предназначены механизмы контроля. Но устройства не только контролируют весь процесс, но и управляют эксплуатацией одного участка схемы.

Автоматизированная система управления приточной вентиляцией

Поэтому, в состав автоматики входят десятки различных реле, датчиков и других приборов.

В состав автоматического устройства управления системой вентиляции, обязательно входят следующие приборы:

• регулятор температуры воздушных масс;
• прибор регулировки величины оборотов вентилятора;
• в узле обвязки устанавливается датчик нагрева воды и воздуха;
• привод управления запорным клапаном.

Но данные приборы производят локальное регулирование работы системы или делают замеры. Контроль и определение общего уровня безопасности, всего цикла работы вентиляционной системы, осуществляется с помощью шкафа центрального управления устройства вентиляции.

Сложность системы можно понять, ознакомившись с полным списком оборудования данного устройства. Количество определенных датчиков или реле может быть значительным, а некоторые приборы представлены в единственном числе. Рассмотрим устройство некоторых щитов автоматического управления.

Устройство вентиляционной щитовой для системы с установкой электрического калорифера

Щит управления приточной вентиляцией с электрическим калорифером

Для обустройства данной щитовой используются следующие составляющие автоматики:

• регулятор установки температурного режима (одним из лучших вариантов будет использование шведских деталей компании Regin);
• группа управления вентиляторами приточной, вытяжной системы. Лучшим вариантом является установка приборов, осуществляющих ступенчатую или плавную регулировку;
• индикаторы использования вентиляционной установки;
• группа приборов для поддержания номинальной температуры в помещении;
• выключение подачи электричества на калорифер, при отключении приточных вентиляторов;
• группа приборов для отключения, индикации загрязнения воздушных фильтров;
• устройство защитного отключения при перегреве системы;
• система автоматического выключения при пиковых токах короткого замыкания, значительных перегрузках.
