Как правильно произвести установку вентиляционного диффузора
Любая разновидность диффузора, которая имеется в ассортименте в продаже, предназначена для установки в уже имеющееся и специально сделанное под это устройство отверстие, которое будет отвечать необходимым требованиям относительно формы и размера. Диффузоры оснащены специальными защелками, которые необходимы для обеспечения фиксации. Диффузоры можно устанавливать в гибкий воздуховод, либо в жестяной канал.
Если есть необходимость повести монтаж диффузора в канал жесткого типа, то следующий алгоритм в этом поможет:
- Первым делом определяются размеры отверстия, в которое будет вмонтировано устройство и производится подбор такового в точности с этими параметрами.
- Непосредственная установка приспособления для рассеивания воздуха заключается в том, чтобы вставить его в имеющийся проем до момента пока не будет слышен характерный щелчок. Делать это следует плавно, чтобы корпус не треснул.
- После того, как диффузор был вставлен в отверстие, следует внимательно просмотреть всю поверхность на предмет выступов или неровностей между устройством и проемом.
- В случае обнаружения неровного монтажа, необходимо убедиться в том, что все защёлкивающиеся механизмы сработали, в ином случае надавить в необходимой части на устройство до момента его ровной установки.
Если к мягкому каналу вентиляции нужно присоединить диффузор, то последовательность действий будет такой:
- Изначально необходимо достать мягкий рукав, после чего осуществить прикрепление диффузора.
- После этого в нужно рукав поместить обратно в канал, а после этого устройство для рассеивания воздуха.
- Когда вся система будет соприкасаться со стеной, необходимо немного сильнее надавливать на сам диффузор, чтобы защелкивающиеся механизмы могли сработать.
- Обязательно необходимо проконтролировать равномерность установки и отсутствие выступов над стеной.
Если есть необходимость осуществить монтаж диффузора в вентиляционную систему вытяжного типа, то процесс следующий:
- Первостепенно должно быть приготовлено отверстие, в которое будет вставлен диффузор. Лучше всего прибегнуть к использованию труб, в которых имеется место, предназначенное для установки диффузора.
- Из трубы можно сделать отверстие в стене для диффузора, отмерив длину между внешним и внутренним краем стены, после чего отрезать часть трубы аналогичного размера.
- Отрезанная часть трубы вставляется в отверстие, после чего производится монтаж диффузора по аналогичному выше принципу.
- Крепить трубу можно при помощи монтажной пены.
Заключение
За счет того, что в комнате установлено такое нехитрое устройство, как диффузор, кроме правильно распределенных воздушных масс, в ней происходит сохранение тепла. Помимо этого такое устройство как диффузор вентиляционный способны гармонично смотреться в интерьере.
Потолочный диффузор монтаж
Есть два способа подключения диффузоров к вентканалам: напрямую или через адаптер (камеру статического давления). Более правильный — второй вариант, но он требует большего зазора между базовым и декоративным потолком.
Если форма и размеры потолочных диффузоров и вентиляционных труб совпадают
Чтобы подключить потолочный диффузор напрямую к вентиляционным трубам (отводам) в месте установки в вентиляционной трубе ставится тройник/разветвитель. В свободный — третий — выход и ставится устройство.
Вырезать отверстие прямо в трубе под его установку — неверное решение. Корпус выступает за пределы трубы, затрудняя движение воздуха, производительность системы падает, со временем еще образуется пылевая пробка, которая вообще может перекрыть просвет. В общем, такого стоит избегать.
Подбирать отводы от основной трубы надо так, чтобы их было удобно соединять с диффузорами. К круглому отводу от воздуховода не составит труда подключить круглый диффузор, а к прямоугольному — прямоугольный
Важно также чтобы их размеры совпадали. Вот эту простую истину надо помнить при создании системы, выбирая тройники или делая отводы с соответствующими параметрами
При совпадении формы и размера установить потолочный диффузор не проблема
Совпадающие по размерам диффузоры устанавливают в вентканалы просто вставляя их. Небольшие по размерам и весу модели можно фиксировать к коробу при помощи герметика (силиконовый нейтральный). Так обычно крепят модели с круглым основанием.
Для подвесных потолков различных видов (гипсокартонных, пластиковых, Армстронг) разработана специальная система фиксации — Clip in. Она представляет собой распорки типа тех, что можно увидеть на встраиваемых потолочных светильниках.
Более массивные квадратные/прямоугольные модели крепятся к стенкам короба при помощи саморезов или на подвесах к потолку. Первый вариант проще, но его лучше не использовать, так как на торчащем винте самореза собирается пыль. Разве что в конструкции предусмотрены специальные выступы под крепеж. В противном случае со временем в месте, где торчит саморез, образуется солидная пробка, мешающая прохождению воздуха.
Пример использования переходника —круглый потолочный диффузор подключается к прямоугольному вентиляционному каналу
Если отвод сделан из гофрированного материала или есть желание сделать все «правильно», тяжелые корпуса подвешивают к потолку на шпильках или подвесах.
Использование адаптеров
Адаптеры или камеры статического давления помогают избежать такого неприятного явления, как сквозняки. В этом резервуаре происходит равномерное перераспределение воздуха, который идет ровным потоком по всей поверхности решетки. Но у этих устройство есть существенный недостаток — они «крадут» высоту потолка. Модели с боковым подключением имеют меньший размер, но места все равно отнимают достаточно.
Виды адаптеров для вентиляционных потолочных диффузоров
Чаще всего камера статического давления представляет собой параллелепипед, к нижней части которого крепится диффузор. Сверху или сбоку есть выход для подключения вентканала. Он может быть любой требуемой формы: круг, квадрат, прямоугольник, овал.
Есть адаптеры:
- Со встроенным поворотным клапаном. Если модель диффузора не предусматривает регулировку, это можно сделать при помощи адаптера.
- Со съемным фильтром. Они позволяют еще и очистить поступающий воздух.
- С рассекателем воздушного потока. Это лист металла с мелкой ячейкой. Ставится на мощные приточные системы, позволяет равномерно распределить воздушный поток по всей поверхности решетки. .
Изготавливают камеры статического давления для диффузоров вентиляции чаще всего из оцинкованной стали. Толщина листа — 0,5-0,8 мм. Есть фирмы, которые сделают устройство по вашим параметрам. Также в продаже есть стандартные адаптеры — для стандартных решений. Они могут быть сделаны из стали (оцинкованной, нержавеющей) или из пластика.
Пластиковые адаптеры стыкуются с гофрой или пластиковыми воздуховодами
При необходимости камеру статического давления обшивают утеплителем. Это необходимо чтобы при взаимодействии теплой поверхности адаптера и холодного воздуха, на нем не выпадал конденсат.
Один из способов установки адаптера для диффузора вентиляции
Если диффузор подключается через адаптер, основная задача — закрепить это устройство. Если это подвесной потолок, крепить камеру можно к профилям. В случае с натяжным потолком придется ее подвешивать к основному потолку. Способы известны: шпильки или перфорированные подвесы.
Как выбрать диффузор для вентиляции
Для конкретной системы вентиляции диффузор подбирается исходя из нескольких требований:
- Размеры сечения. Этот параметр должен совпадать с диаметром воздуховода, к которому изделие будет присоединяться.
- Вторым важным требованием является соответствие пропускной способности изделия потребностям оборудуемого жилого пространства.
- Материал корпуса должен соответствовать характеру помещения и температуре пропускаемого воздуха в нем. Если изделие будет находиться снаружи, лучше выбрать модель диффузора с металлическим корпусом, если внутри – подойдет пластиковый вариант. При этом следует учитывать и материал вентиляционного канала. Пластик подойдет к пластику, металл к металлу.
- Выпускаемый промышленностью ассортимент изделия имеет множество решений декоративного плана. Выбор диффузора по данному критерию возможен в целях соответствия стилю комнаты или вкусу покупателя.

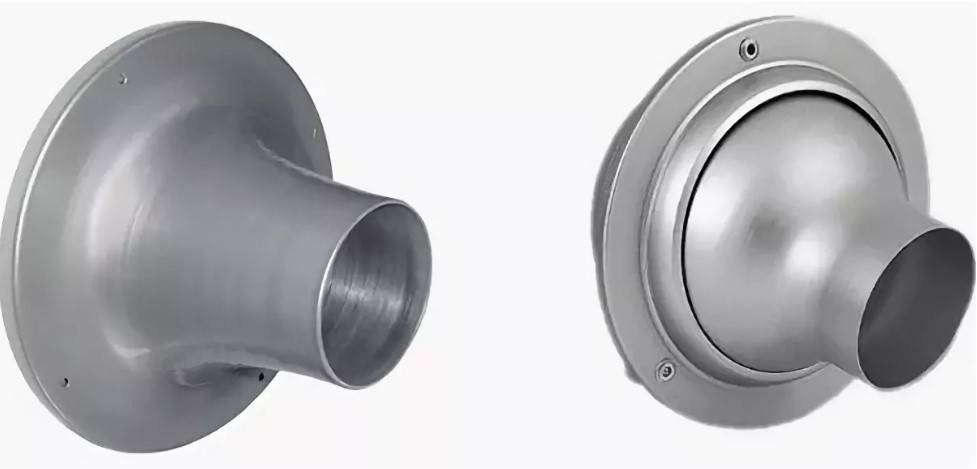

Сопла для систем вентиляции: сфера применения и рекомендации по установке
Сопла — это специфические воздухораспределители, задачей которых является подача больших объёмов воздуха на большие расстояния. Подобно диффузорам они имеют специально спрофилированную поверхность, но её задачей является не скорейшее раскрытие струи и снижение дальнобойкости, а наоборот — формирование узконаправленной струи с высокой дальнобойкостью.
Сопловые воздухораспределители применяются на складах, в производственных зданиях, гипермаркетах и на других объектах с высокими потолками в составе систем вентиляции и воздушного отопления.
Как правило, сопла устанавливаются непосредственно на магистральном воздуховоде подобно тройникам. После установки сопла рекомендуется уменьшить диаметр магистрального воздуховода. Такое решение позволяет улучшить работу сопла. Впрочем, решение обосновано и с чисто вентиляционной точки зрения. Так как через сопло подается значительный расход воздуха, то расход воздуха в магистральном воздуховоде после сопла снизится, а, значит, имеет смысл снизить и диаметр этого воздуховода.
Кстати, в помещениях большой площади иначе, кроме как при помощи сопел и диффузоров, обеспечить воздухообмен практически невозможно. Действительно, настенные решётки способны обслужить только прилегающую к стене площадь. Предположим, метров 5-7. Но как быть в помещении, длина и ширина которого превышает 15 метров? Например, в торговом зале, в холле, в галерее. Единственный выход — применение потолочных воздухораспределителей.
Какие именно воздухораспределители в этом случае применить — сопла или диффузоры — зависит от высоты прокладки воздуховода и температуры подаваемого воздуха. Если высота ниже 5-6 метров, то, вероятнее всего, наилучшим решением будет применение диффузоров, если выше, то лучше предусмотреть сопла. Однако если речь идет о системе кондиционирования с подачей холодного воздуха, то и во втором случае лучше предусмотреть диффузоры — холодный воздух, будучи более тяжелым, в любом случае опустится под действием сил гравитации.
Потолочный диффузор: монтаж
Есть два способа подключения диффузоров к вентканалам: напрямую или через адаптер (камеру статического давления). Более правильный — второй вариант, но он требует большего зазора между базовым и декоративным потолком.
Если форма и размеры потолочных диффузоров и вентиляционных труб совпадают
Чтобы подключить потолочный диффузор напрямую к вентиляционным трубам (отводам) в месте установки в вентиляционной трубе ставится тройник/разветвитель. В свободный — третий — выход и ставится устройство.
Вырезать отверстие прямо в трубе под его установку — неверное решение. Корпус выступает за пределы трубы, затрудняя движение воздуха, производительность системы падает, со временем еще образуется пылевая пробка, которая вообще может перекрыть просвет. В общем, такого стоит избегать.
Подбирать отводы от основной трубы надо так, чтобы их было удобно соединять с диффузорами. К круглому отводу от воздуховода не составит труда подключить круглый диффузор, а к прямоугольному — прямоугольный
Важно также чтобы их размеры совпадали. Вот эту простую истину надо помнить при создании системы, выбирая тройники или делая отводы с соответствующими параметрами. При совпадении формы и размера установить потолочный диффузор не проблема
При совпадении формы и размера установить потолочный диффузор не проблема
Совпадающие по размерам диффузоры устанавливают в вентканалы просто вставляя их. Небольшие по размерам и весу модели можно фиксировать к коробу при помощи герметика (силиконовый нейтральный). Так обычно крепят модели с круглым основанием.
Для подвесных потолков различных видов (гипсокартонных, пластиковых, Армстронг) разработана специальная система фиксации — Clip in. Она представляет собой распорки типа тех, что можно увидеть на встраиваемых потолочных светильниках.
Более массивные квадратные/прямоугольные модели крепятся к стенкам короба при помощи саморезов или на подвесах к потолку. Первый вариант проще, но его лучше не использовать, так как на торчащем винте самореза собирается пыль. Разве что в конструкции предусмотрены специальные выступы под крепеж. В противном случае со временем в месте, где торчит саморез, образуется солидная пробка, мешающая прохождению воздуха.
Пример использования переходника —круглый потолочный диффузор подключается к прямоугольному вентиляционному каналу
Если отвод сделан из гофрированного материала или есть желание сделать все «правильно», тяжелые корпуса подвешивают к потолку на шпильках или подвесах.
Использование адаптеров
Адаптеры или камеры статического давления помогают избежать такого неприятного явления, как сквозняки. В этом резервуаре происходит равномерное перераспределение воздуха, который идет ровным потоком по всей поверхности решетки. Но у этих устройство есть существенный недостаток — они «крадут» высоту потолка. Модели с боковым подключением имеют меньший размер, но места все равно отнимают достаточно.
Виды адаптеров для вентиляционных потолочных диффузоров
Чаще всего камера статического давления представляет собой параллелепипед, к нижней части которого крепится диффузор. Сверху или сбоку есть выход для подключения вентканала. Он может быть любой требуемой формы: круг, квадрат, прямоугольник, овал.
Есть адаптеры:
- Со встроенным поворотным клапаном. Если модель диффузора не предусматривает регулировку, это можно сделать при помощи адаптера.
- Со съемным фильтром. Они позволяют еще и очистить поступающий воздух.
- С рассекателем воздушного потока. Это лист металла с мелкой ячейкой. Ставится на мощные приточные системы, позволяет равномерно распределить воздушный поток по всей поверхности решетки. .
Изготавливают камеры статического давления для диффузоров вентиляции чаще всего из оцинкованной стали. Толщина листа — 0,5-0,8 мм. Есть фирмы, которые сделают устройство по вашим параметрам. Также в продаже есть стандартные адаптеры — для стандартных решений. Они могут быть сделаны из стали (оцинкованной, нержавеющей) или из пластика.
Пластиковые адаптеры стыкуются с гофрой или пластиковыми воздуховодами
При необходимости камеру статического давления обшивают утеплителем. Это необходимо чтобы при взаимодействии теплой поверхности адаптера и холодного воздуха, на нем не выпадал конденсат.
Один из способов установки адаптера для диффузора вентиляции
Если диффузор подключается через адаптер, основная задача — закрепить это устройство. Если это подвесной потолок, крепить камеру можно к профилям. В случае с натяжным потолком придется ее подвешивать к основному потолку. Способы известны: шпильки или перфорированные подвесы.
Классификация
На сегодняшний день диффузоры для вентиляции представлены в широком ассортименте. Они отличаются по нескольким параметрам.
По материалу корпуса
Пластиковые. Простые и легкие устройства. Они не гниют и не ржавеют, Выпускаются разной формы и цвета. Отличаются невысокой стоимостью, при этом ни в чем не проигрывают металлическим изделиям.
Металлические. Считаются более надежными, они долговечные и прочные. Но их большой вес может привести к проблемам при монтаже.
Цена изделий выше, чем у пластиковых аналогов. При остывании корпуса на металле появляется конденсат, поэтому стальные модели нежелательно применять в системах кондиционирования.
Деревянные. Изготавливаются индивидуально для таких помещений, как баня, сауна, подходят для интерьера из дерева.
По форме
По форме изделия делятся на круглые, квадратные и прямоугольные.
Несмотря на такое разнообразие выбора, круглая форма имеет наибольшую популярность. Эти устройства похожи на лампы и гармонично вписываются в любой интерьер.
По назначению
Приточные. Устанавливаются в системе приточной вентиляции, предназначены для подачи чистого воздуха, распределения его по всему помещению.
Вытяжные. Используются для отведения загрязненного воздуха. Такие устройства помогают быстро проветрить помещение, собирая воздушные массы со всей площади.
Приточно-вытяжные. Эти универсальные модели используют для более продуктивной подачи и удаления воздушных масс. Они улучшают циркуляцию по всей системе вентиляции.
Сопловые. Эта разновидность воздухораспределителей создает узкий поток воздуха. Применяются тогда, когда необходимо направить струю в одном направлении на большое расстояние.

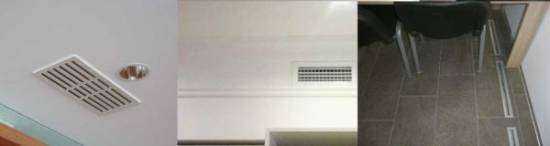

По месту установки
Потолочные — самые часто используемые вентиляционные диффузоры, крепятся к потолку.
Напольные — применяются достаточно редко и только там, где приток осуществляется через подвальное помещение.
Настенные — устанавливаются на стене, например, в помещениях с герметичными стеклопакетами, где нарушена циркуляция воздуха.
Конструктивные особенности
Вихревой. Внутри установлены лопасти, создающие завихрения воздушного потока. Такая конструкция обеспечивает интенсивное перемещение воздушных масс. Устанавливаются там, где нужно быстро и качественно удалить отработанный воздух, например, в ванных комнатах. Могут создавать сквозняки, но это исправляется с помощью установки камеры статического давления.
Приточный оборудован осью с лопастями, которые могут крутиться или быть неподвижными. Бывают регулируемые и нерегулируемые.
Струйные. Устройства пропускают воздушный поток, формируя при этом струю. Благодаря этому повышается интенсивность движения воздушного потока и увеличивается расстояние перемещения.
Щелевые. По своей форме такие устройства напоминают щели, через которые проходит воздух. Количество и размер щелей зависит от условий эксплуатации. Могут работать и на подачу, и на отведение воздуха.
Линейные. Имеют вид вытянутого прямоугольника с несколькими прорезями, почти незаметны в интерьере.
Перфорированные. Имеют большое количество пропускных отверстий для рассеивания воздуха.
Чтобы избежать появления сквозняков, дополнительно устанавливают адаптеры (камеры статического давления). Они необходимы для равномерного перераспределения воздушной струи, подающейся к выходным отверстиям диффузора.
Но при их установке необходимо учитывать тот факт, что из-за своих габаритов они требуют дополните место для установки.
Адаптеры бывают:
- со съемным фильтром — дополнительно очищают воздух
- с поворотным клапаном — регулируют воздушный поток
- с рассекателем воздуха — обеспечивает равномерность распределения особо мощных потоков.
Материал изготовления — пластик или сталь. Возможно изготовление в соответствии с требованиями заказчика.
Нюансы монтажа
Монтаж осуществляется после завершения отделочных работ. Изделие может монтироваться следующими способами:
- В металлорукав (гофру).
- В стеновое отверстие (бесканальную вентиляцию).
- В жесткий рукав (короб).
Установка в металлорукав (гофру)
- Конец гофры вытаскивается из канала.
- К гофре крепится диффузор.
- Гофра вместе с прикрепленным диффузором аккуратно вводится в канал.
- Когда изделие дойдет до упора — нужно аккуратно надавить на него до щелчка, чтобы фиксаторы встали на место.
Установка в стеновое отверстие (бесканальную вентиляцию)
- В стене сверлится (или вырезается) отверстие под размер диффузора с запасом в 5-10 мм.
- Устанавливается гнездо: берется труба такого же размера, как и отверстие диффузора. Трубу необходимо обрезать — до толщины стены.
- Обрезок вставляется в отверстие в стене и закрепляется с помощью монтажной пены.
- В установленное гнездо вставляется диффузор.
- Диффузор выбирается по форме и размеру канала.
- Изделие вставляется в гнездо (короб) до щелчка.
Расчет диффузора
Расчет количества диффузоров выполняется по следующей формуле:
N = L / (2820 * V * d²), где:
- N – количество диффузоров;
- L – требуемый расход воздуха (кубометров в час);
- V – скорость воздушного потока, м/с;
- d – диаметр воздуховода, в метрах (если диффузор не круглый — умножается ширина на длину).
Если результат получается не целым, он всегда округляется в большую сторону (например: 5.1 — округляется до 6).
Выполним расчет для примера. Для расчета предположим, что нам нужно рассчитать количество диффузоров, через которые может проходить 250 м³/ч воздуха при скорости потока 2 м/с. Предположим, что использоваться будут круглые воздуховоды с диаметром 100 мм.
Считаем:
N = 250 / (2820 * 2 * 0.1²) = 250 / 56.4 = 4.43. Округляем до 5: именно столько изделий понадобится использовать.
Различие назначения
Отталкиваясь от практической стороны в вопросе о выборе и приобретении диффузора в вентиляцию, можно охарактеризовать все его разновидности следующим образом.
| Приточная разновидность | Такой тип модели необходим для того, чтобы захватывать свежие воздушные потоки, которые поступают снаружи и проводить за короткий промежуток времени в атмосферу пространства комнаты через вентиляционную систему. |
| Вытяжная разновидность | Такой тип диффузора вентиляционного осуществляет свою работу по аналогичному принципу с теми разновидностями, что выводят воздушные массы из помещения. Они обеспечивают равномерность распределения масс воздуха, что позволяет проветривать максимальные площади жилой комнаты. За счет того, что струя воздуха проходит через диффузор, она становиться рассеянной и двигается по круговой траектории, выходя наружу. Такие устройства еще называют вихревыми, поскольку их принцип работы позволяет забирать различные струи воздуха в вентиляцию с разных точек комнаты. Это обеспечивает немаловажный момент удаления переработанного воздуха их комнаты. Помимо этого воздух выводится с очень высокой скоростью благодаря диффузору. |
| Универсальная разновидность | Такая разновидность диффузора способна осуществлять передачу воздушных потоков в противоположных направлениях. При этом происходит перемещение различных воздушных масс между вентиляционными системами оттока и притока. |
| Сопловая разновидность | Сопловая разновидность позволяет создавать при необходимости потоки воздуха узкой направленности, а именно струйный поток. Это необходимо в тех случаях, если нужно осуществить подачу воздушных масс на такое расстояние, на котором прокладка системы для реализации вентиляции возможной не представляется. |
Кроме стандартных диффузоров, предназначенных для установки в систему вентилирования помещений, часто причисляют и простые решетки или жалюзи, с их помощью осуществляется защита вентиляционной системы, чтобы в нее не попадала грязь и различного рода предметы. Такие приспособления также производят рассеивание проходящих через них воздушных масс.
Есть еще разновидность диффузоров, которая позволяет регулировать силу и скорость, с которой производится подача, либо устранение воздуха. Такая функция доступна благодаря оснащению диффузоров механическим приводом, которым можно управлять дистанционно, используя специальный пульт.
Что касается разнообразия видов, в основе которого лежит материал, из которого производят диффузоры, то они могут различаться по следующим характеристикам:
Пластиковые. Из преимуществ диффузоров вентиляционных, которые сделаны из такого материала можно назвать такие как неподверженность коррозионным процессам и процессам гниения. Также они очень легкие и относительно дизайна их выбор гораздо обширнее, потому как имеются различные варианты цветов.
Классификация
Рынок вентиляционного оборудования предлагает различные диффузоры для вентиляции. Между собой модели различаются по месту установки, форме, материалу, назначению.
В зависимости от использованного при производстве изделия материала различают:
- Металлические диффузоры для вентиляции, корпус которых выполняется из обычной или нержавеющей стали или алюминия. Стальные модели вентиляционного диффузора не рекомендуется использовать в системах кондиционирования. Образование конденсата несовместимо с долговечностью работы кондиционера. В остальных случаях металлические корпуса рассеивателя гарантируют его прочность и долговечность. Модели значительно превосходит пластиковые аналоги по весу и цене.
- Пластиковый вариант корпуса самый распространенный. Имеет малый вес, доступную цену. Разнообразен выбор по дизайну, форме и цвету, не уступает металлическим аналогам своими потребительскими характеристиками. Не поддается коррозии.
- Наружная деревянная решетка востребована и подходит под дизайн бань и саун.
Для частных домовладений чаще приобретаются пластиковые конструкции. Металлические модели всегда ставят в производственных площадях.
Диффузоры системы вентиляции бывают круглые, квадратные, прямоугольные.
В зависимости от того вводят или выводят воздух рассеиватели, они бывают следующих типов:
- Приточные диффузоры. Присоединяются к отверстию воздуховода, подающего свежий воздух извне;
- Вытяжные модели действуют обратно приточным аналогам, соответственно присоединяются к отводящей системе вытяжки;
- Универсальный вариант — приточно-вытяжной вентиляционный диффузор. Может работать на приток и на отток воздуха. Но, как правило, универсальные модели работают немного хуже, чем сконструированные целенаправленно на подачу или отвод.
- Комбинированные устройства имеют в корпусе два отверстия для одновременного подсоединения к вытяжному и приточному воздуховодам.
Монтаж вентиляционного диффузора может производиться в трех местах: на потолке, на стене, на полу. В соответствии с этим и различают потолочные диффузоры, напольные и настенные модели. Напольные рассеиватели используются очень редко, когда приточная вентиляция проходит через подвал. Настенные конструкции также редки. В основном распространены на практике потолочные модели.
Назначение диффузоров
Любая вентиляция предназначена для подачи некоторого количества воздуха в необходимую зону или удаления его наружу. Для этого применяется большое количество устройств и механизмов: движение воздуха осуществляется механическими вентиляторами или под действием перепада давления в естественных системах; транспортировка его проводится в основном по различным воздуховодам (гибким и жестким), а распределения заданного количества воздуха или забор его из конкретной точки осуществляется воздухораспределительными устройствами.
Они предназначены не только для подачи воздуха в помещение, но и для обеспечения распределения потоков определенным образом. Представим, как поток воздуха выходит из отверстия, в котором нет ни решетки, ни диффузора. В таком случае воздух рассеивается недалеко от отверстия без определенного направления.
В общем, назначением любого диффузора является:
- подача или забор воздуха из помещения;
- создание определенных воздушных потоков нужной силы и направления.
Также существуют устройства, которые не только выполняют указанные функции, но и при этом позволяют регулировать объем перемещаемого воздуха, а также полностью перекрывать его движение.
Также рассматриваемые изделия выполняют функции элемента декора помещения
Именно поэтому важно выбрать не только технические характеристики, но и внешний вид изделия, для того чтобы оно хорошо вписался в дизайн

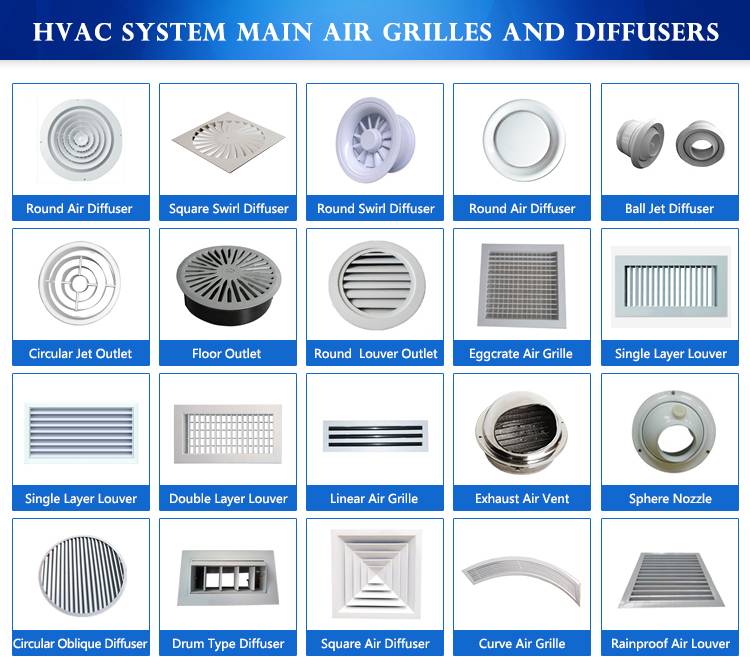

Виды диффузоров
В магазине или фирме, торгующей вентиляционным оборудованием, вам предложат на выбор большое количество разных по внешнему виду и материалам диффузоров. С материалами определиться более-менее просто — выбираете то, что вам больше нравится или что лучше подходит для условий эксплуатации. Если вентиляционные каналы выполнены из металла, логично (хоть и не обязательно) использовать и решетки из металла. Они есть оцинкованные, из нержавеющей стали, есть из обычной стали, но окрашенные порошковой краской.
Если вентканалы сделаны из пластиковых труб, лучше они стыкуются с пластиковыми диффузорами. Тут, вроде, все понятно. С остальными параметрами чуть сложнее, давайте разбираться.
Все это — диффузоры
Место использования
По назначению диффузоры делят на:
- приточные;
- вытяжные;
- универсальные (приточно-вытяжные);
- комбинированные.
Названия говорят сами за себя: используются они в разных частях системы вентиляции. Приточные и вытяжные отличаются направлением и положением ламелей и перегородок. Слишком большой разницы нет, просто одни лучше работают на вывод воздуха, другие — на ввод. В принципе, можно приточные поставить на вытяжку или наоборот. Катастрофы не случится, но может немного упасть производительность вентсистемы. В частных домах и квартира разницу, ввиду малой производительности, заметить невозможно. Ощутимые изменения могут быть только в вентиляции большой производительности.
Универсальные диффузоры пропускают воздух в обоих направлениях одинаково. Так что их можно ставить не задумываясь. Но, как обычно, «универсалы» работают чуть хуже специально разработанных моделей.
Так работает регулируемый приточный диффузор — изменяет направление и форму воздушного потока
Нужны пояснения только, пожалуй, с комбинированными моделями. Они отличаются тем что часть устройства работает на приток, часть — на отток. Соответственно, подключаются они к разным частям системы вентиляции. То есть, можно установить только один универсальный диффузор на потолке, а подключать его надо будет к двум веткам — приточной и вытяжной. Способ подключения описывается в каждой конкретной модели, в общем говорить об этом нет смысла.
Материалы
Изготавливают диффузоры из:
- пластмассы;
- алюминия;
- стали (обычной или нержавеющей).
В частных домах и квартирах чаще всего используют пластиковые. Для данной ситуации это оптимальный вариант. При относительно невысокой цене они имеют отличные эксплуатационные характеристики, длительный срок эксплуатации, легки в уходе, не подвержены коррозии. Они без проблем стыкуются с пластиковыми воздуховодами, которые в частных домах используются все чаще.
Потолочный диффузор может быть из пластика, металла, с деревянным элементами
Металлические диффузоры применяют в производственных помещениях, где использовать можно только негорючие материалы. Стоят они существенно дороже, весят больше, что усложняет монтаж.
Есть также диффузоры, наружная часть которых (решетка) изготовлена из дерева. Такие устройства идеально впишутся в интерьер деревянного дома.
Расположение
По месту размещения диффузоры бывают:
- потолочными;
- настенными;
- напольными.
По способу установки диффузоры бывают потолочные (большинство), настенные и напольные
Чаще всего можно увидеть потолочный диффузор. Они используются в 95% вентиляционных систем, причем как в приточной, так и в вытяжной системах. В основном потому что воздух перемешивается в верхней части помещения, не доставляя особого дискомфорта человеку. А еще потому что с устройством фальш-потолков проще сделать систему вентиляции, если ранее ее просто не было. Чаще всего устройства крепятся к основному потолку, а в натяжном/подвесном потолке вырезают отверстие, которое прикрывает решетка.
Иногда приточную вентиляцию делают через подвальное помещение. Тогда ставят напольные диффузоры. Явление это очень редкое.
Настенные диффузоры используют еще реже. Ситуаций не так много. Например, в квартирах после замены окон на пластиковые. В этом случае нужен приток свежего воздуха и обеспечить его можно только сделав в стене отверстие и установив диффузор. Или при недостатке притока свежего воздуха и нежелании возводить/реконструировать приточную систему.
Далее будет говорить о потолочных диффузорах, так как их — большинство, а все другие надо еще поискать — их обычно доставляют под заказ.
Типы вентиляционных диффузоров
На рынке вентиляционного оборудования представлен широкий ассортимент данных приборов — настенных, потолочных, напольных. Данный элемент системы вентиляции классифицируется и по другим параметрам.
Разделение по материалу
В продаже можно найти изделия из трёх видов материалов корпуса:
- Пластиковый корпус. Самый распространённый вариант. Отличаются доступной ценой и меньшим весом. По характеристикам не уступают металлическим аналогам. Могут иметь дизайнерский вид.
- Металлический корпус. Применяются разные виды металла. Корпус может быть выполнен из алюминия, оцинкованной или нержавеющей стали. Отличаются большей прочностью и долговечностью. Не рекомендуется устанавливать в системах кондиционирования. Металл имеет свойство быстро остывать, что может приводить к конденсированию.
- Деревянный корпус. Монтируется преимущественно в банях и саунах. Может быть изготовлен по индивидуальному заказу.
Различия по форме
Изделия разделяются по форме корпуса:
- Круглые. Могут быть регулируемыми и нерегулируемыми, иметь различный диаметр.
- Прямоугольные и квадратные. Также могут быть оснащены функцией регулировки воздушного потока.
Отличительные особенности по конструкции
Модели разных типов крепления и назначения могут иметь более узконаправленные конструктивные особенности.
- Щелевые. Поступаемый воздух проходит через ряд щелей в устройстве. Количество щелей может варьироваться от 1 до 6 — с высотой щели от 8 до 25 мм. Некоторые модели имеют функцию направления воздушного потока. Монтируются в подвесных и многоуровневых потолках.
- Струйные. Пропуская воздух через себя, конструкция формирует его в одну или несколько струй. Повышает скорость и дальность подачи воздуха. Модели бывают подвижными и стационарными.
- Перфорированные. Оснащены большим количеством отверстий небольшого размера. Способствуют равномерной и сбалансированной подаче или отводу воздуха.
- Вихревые. Отличаются радиальным расположением перемычек. При прохождении через них, воздух закручивается в виде воронки. Такая конструкция повышает скорость подачи воздуха и эффективность его перемешивания. Монтируются в помещениях с необходимостью быстрого воздухообмена, таких как ванная комната. Чтобы избежать образования сквозняка, можно устанавливать вихревой диффузор с камерой статичного давления.
- Линейный. Имеет удлинённую форму с небольшим количеством пропускных щелей.
В продаже доступны модели и других типов.
Напольные диффузоры
Особого внимания заслуживают напольные вентиляционные решетки. Они устанавливаются в местах, где наименее подвержены механическим нагрузкам, а также выполняются исключительно из металла. Запрещено размещение напольных диффузоров непосредственно под рабочим местом. Устройство вентиляции должно находится не менее, чем в 40 см от него. Подача воздуха осуществляется за счет избыточного статического давления, которое формируется в подпольном пространстве, либо в специально предназначенной для этого камере. К плюсам данного типа относятся: крайне низкий уровень шума, равномерное распределение температуры по всей обслуживаемой зоне. Чаще всего данный тип диффузоров применяется для вентиляции помещений в театрах, аудиториях, концертных залах и т.д.
