Устройство деревянных перекрытий в газобетонном доме

Газобетонные U-блоки

Арматурный пояс (монолитные балки) – конструкции, увеличивающие прочность строения и перераспределяющие нагрузку от перекрытий. U-блоки используются в качестве опалубки под монолитные балки и изготавливаемые на месте монолитные перемычки, перекрывающие проемы в стенах и перегородках. U-блоки устанавливают на месте будущей монолитной балки так, чтобы более толстые стенки блоков находились с наружной стороны. Под U-блоки, образующие перемычку над дверным или оконным проемом, устанавливают временные подпорки. Вертикальные стыки блоков проклеивают. Затем в образовавшуюся полость помещают арматурный каркас. Полость заполняют мелкозернистым бетоном, который выравнивают по грани кладки.

Мембранная звукоизоляция перекрытий в деревянном доме по потолку

Технология мембраной звукоизоляции перекрытий дома появилась
недавно, но уже смогла завоевать популярность за счет своего качества,
эффективности и надежности, что не может не радовать. Появилась методика не
специалистами, а простыми людьми, которые постарались продумать все детали и
опробовать на практике.

Звукоизоляция балочных перекрытий создается с помощью
минеральной или базальтовой ваты, которая сочетает в себе не только прочность,
но и легкость, благодаря чему выполнить все работы не составит огромного труда.
Акустический материал предоставляется в большом ассортименте, поэтому всегда
есть возможность выбрать наиболее качественный и практичный вариант.

@Derevyannii dom

Преимущество акустической ваты в том, что она имеет высокий
уровень звукопоглощения, поэтому даже самые большие звуковые волны будут
заглушены без неудобств для жильцов.

Обустройство мембранного звукопоглотителя

«Пирог» звукоизоляции требует внимательного отношения не
только к выбору сырья, но и к соблюдении технологических особенностей,
поскольку только так можно рассчитывать на практичность и удобство последующего
применения

Важно учитывать такие моменты:

Изначально создается каркас с относительно
небольшими ячейками, куда и устанавливается шумоизоляция

Важно монтировать его
не только поверх брусьев, но и между ними. А после этого устанавливается гипсокартон,
который не только выступает в качестве мембраны, но и создает пространство для
последующего декорирования потолочного покрытия

Приступаем к монтажу

Подготовка балок

Прежде чем начинать монтаж, нужно провести соответствующие подготовки. Если считаете необходимым, нанесите на древесину антипирены и антисептик, о которых говорилось выше. После этого дождитесь, пока материал просохнет.

Края балок, которые станут основой для перекрытия, подпиливают под углом в 60%. После этого их обматывают рубероидом – благодаря этому предотвращается истирание. Срезы желательно не заматывать, чтобы древесина дышала.

При этом нежелательно допускать контакт этих краев с газобетонными блоками. Высокая влажность от конденсата нередко приводит к развитию плесени на необработанной древесине. Чтобы этого не происходило, нужно оставлять небольшой зазор – около 5-7 сантиметров.

Монтаж балок

Следующий этап – монтаж крайних балок. Если монолитный пояс из бетона заливался с учетом деревянного перекрытия, на нем часто оставляют специальные ниши для более прочной фиксации. В противном случае балки укладываются прямо сверху на монолит

Остальные балки укладываются, причем очень важно соблюдать просчитанный шаг. Мастера используют строительный уровень, чтобы контролировать идеально ровную укладку

Крепеж перекрытий производится с помощью шпилек, уголков или пластин, покрытых составом, защищающим от ржавчины.

Установка наката и теплозвукоизоляционного слоя

Балки необходимо дополнить черепными брусками. Крепят их к низу балок, гвоздями или саморезами. Оптимальное сечение 5х5 сантиметра. Их главной функцией является удержание чернового пола между балками, на который будет произведена укладка теплозвукоизоляционного материала. Кроме того, к нему крепится потолок нижнего этажа.

На балки и на черновой пол, уложенный на черепные бруски, крепим гидропароизоляцию, с нахлестом 10 см., стыки склеиваем скотчем. Между балками, по их верхнему уровню, укладываем теплозвукоизоляцию, самый распространенный вариант минеральная вата. Поверх минваты укладываем мембрану, которая будет выпускать влагу, но не будет её пускать.

Теперь начинается установка наката. Выбранный брус или доски крепятся к нижней части балок.На балки укладываются лаги с заранее просчитанным шагом.

Лишь после этого наступает самый важных этап работ – настил полов. Зазор между досками необходимо минимизировать – при необходимости используйте рубанок, чтобы исправить выявленные в ходе примерки дефекты.

Если доски достаточно аккуратны, гладки и красивы, а также вписываются в заранее задуманный классический интерьер, их можно оставить без отделки. Но большинство владельцев, выбирающие деревянное перекрытие дома, предпочитают укладывать на доски ламинат, линолеум или даже паркет. В этом случае поверхность должна быть идеально ровной. Поэтому поверх досок необходимо уложить фанеру или ДСП. Они не только немного повысят теплоизоляционные свойства перекрытий, но и скроют любые недостатки, гарантируя легкость при монтаже напольных покрытий.

Нижняя поверхность перекрытия обшивается вагонкой, гипсокартоном или же оставляется без отделки (если речь идет про цокольное перекрытие). Но в последнем случае не лишним будет использовать паро- и гидроизоляцию. Грунт будет выделять испарения (если только не использовался монолитный фундамент, что не характерно для домов из газобетона), которые могут проникнуть в жилые помещения, что крайне нежелательно. То же самое можно сказать про чердачные перекрытия – при протечке кровли дождевая и талая вода будет попадать на чердак, и чтобы она не просочилась в жилые помещения, нужно принять соответствующие меры. Но если сверху чердачным перекрытиям угрожает дождевая влага, то снизу – испарения, создаваемые самими людьми. Поэтому их нужно защитить с обеих сторон.

В качестве гидроизоляции можно использовать как обычный строительный полиэтилен, так и рубероид. Второй вариант значительно дороже, зато и его надежность выше.

Как видите, устройство деревянного перекрытия в доме из газобетона не является особенно сложной работой. Она может быть выполнена не специалистом, имеющим под рукой лишь минимальный набор инструментов и материалов.

Другие материалы по теме:

• Виды перекрытий зданий, их конструктивные особенности.
• Как сделать деревянное перекрытие между этажами в кирпичном доме?

Изготовление армопояса

Поскольку газоблоки имеют относительно хрупкую структуру, перед обустройством перекрытия на стенах необходимо сформировать армирующий пояс из железобетона. Он равномерно распределит давящие нагрузки по всей площади стен, а также дополнительно укрепит стены дома.

Для создания армопояса используются U-образные газоблоки, которые укладываются в качестве верхнего ряда. При отсутствии таких блоков, их можно изготовить самостоятельно, вырезав углубления в обычном газобетоне. После укладки U-образных блоков, в углублениях формируется силовой каркас из арматуры. Он состоит из четырех продольных прутов, связанных между собой в единую конструкцию. Под нижнюю арматуру подкладываются кусочки древесины для создания под металлом монолитного слоя бетона.

После этого производится заливка в блоки бетона. Поверхность для укладки перекрытия готова. Армопояс можно изготовить и без U-образных блоков, просто произведя заливку бетона в закрепленную поверх стен опалубку, но такой способ слишком трудоемок.

Ленточный базис

Пеноблочное строение не всегда требует мощного основания, так что ленточный фундамент идеально подходит по технологии строительства.

Давайте рассмотрим пошагово, как сделать пол в доме из пеноблоков, с учетом ленточного базиса:

• Убираем всю растительность, которая у нас есть между бетонными стенками.
• Засыпаем слой песка или керамзита и хорошо все уплотняем. У нас это будет своеобразной подушкой.
• Укладываем на слой подушки гидроизоляцию.
• Монтируем балки.

Здесь сделаем небольшое отступление.

Чтобы прикрепить балки к стенкам бетона, нам нужно:

• Сделать разметку, причем гидроуровнем и точно.
• Гидроизолировать своими руками поверхность бетона, можно мастикой.
• Балку «посадить на» анкера, с шагом в 50-60 см.

Шаг обрешетки

Теперь, когда мы прикрепили балки по периметру, можно начинать обрешётку.

Далее начинаем устанавливать брус на полки, причем стараемся, чтобы он ложился перпендикулярно короткой стороне комнаты, если у нас прямоугольное помещение. То есть кладем их по ширине, а не длине. (см. также статью Нужно ли утеплять дом из пеноблоков: советы специалистов)

Шаг соблюдаем в 60 сантиметров, и балки крепим шурупами по дереву. Естественно кладем их на ребро.

Накрыть брусья можно либо доской половой, либо фанерой. Главное, чтобы у нас получилась достаточно ровная поверхность, на которую мы кладем пароизоляционную пленку и дальше уже по выбору, покрытие. То есть, инструкция дальнейшая относится уже к другой работе.

Монолит

С монолитным фундаментом, устройство пола в доме из пеноблоков — процесс намного более простой. Здесь нам необходимо вывести черновой вариант на нужный уровень, и сделать его ровным.

Укладка пола по стяжке

Кстати, если монолит уже сам по себе ровный, то для многих специалистов, это и есть пол. И действительно, нам достаточно накрыть его гидроизоляцией, и можно уже устраивать покрытие, например, класть плитку, и даже ламинат.

Мы рассмотрим вариант, при котором монолит ровный, и мы приступаем сразу к обрешетке:

• Делаем разметку, по которой будем устанавливать балки, шаг между ними соблюдаем в 60 см.
• Подготавливаем поверхность. Проводим гидроизоляцию. В нашем случае мы можем промазать в несколько слоев бетон мастикой, или накрыть его полиэтиленом плотным или рубероидом. Делать это обязательно!
• Обрабатываем брусья антисептиком.
• Устанавливаем балки.

При установке балок мы можем использовать два простых метода:

• Кладем дерево на бетон, то есть мы используем принцип «маяка». Балка должна быть закреплена, и бетон полностью связывает ее с монолитом.
• Кладем балки и крепим их с помощью металлических уголков. Одна часть уголка крепится к древесине, вторая в пол на болты.

Не сказать, что от этого сильно изменяется цена, тем не менее, с точки зрения скорости работы, второй вариант, конечно более предпочтителен.

Далее укладываем утеплитель, минеральную вату, и накрываем все фанерой или половой доской. (см. также статью Утепление пеноблочного дома – как сохранить тепло и не потратить все деньги)

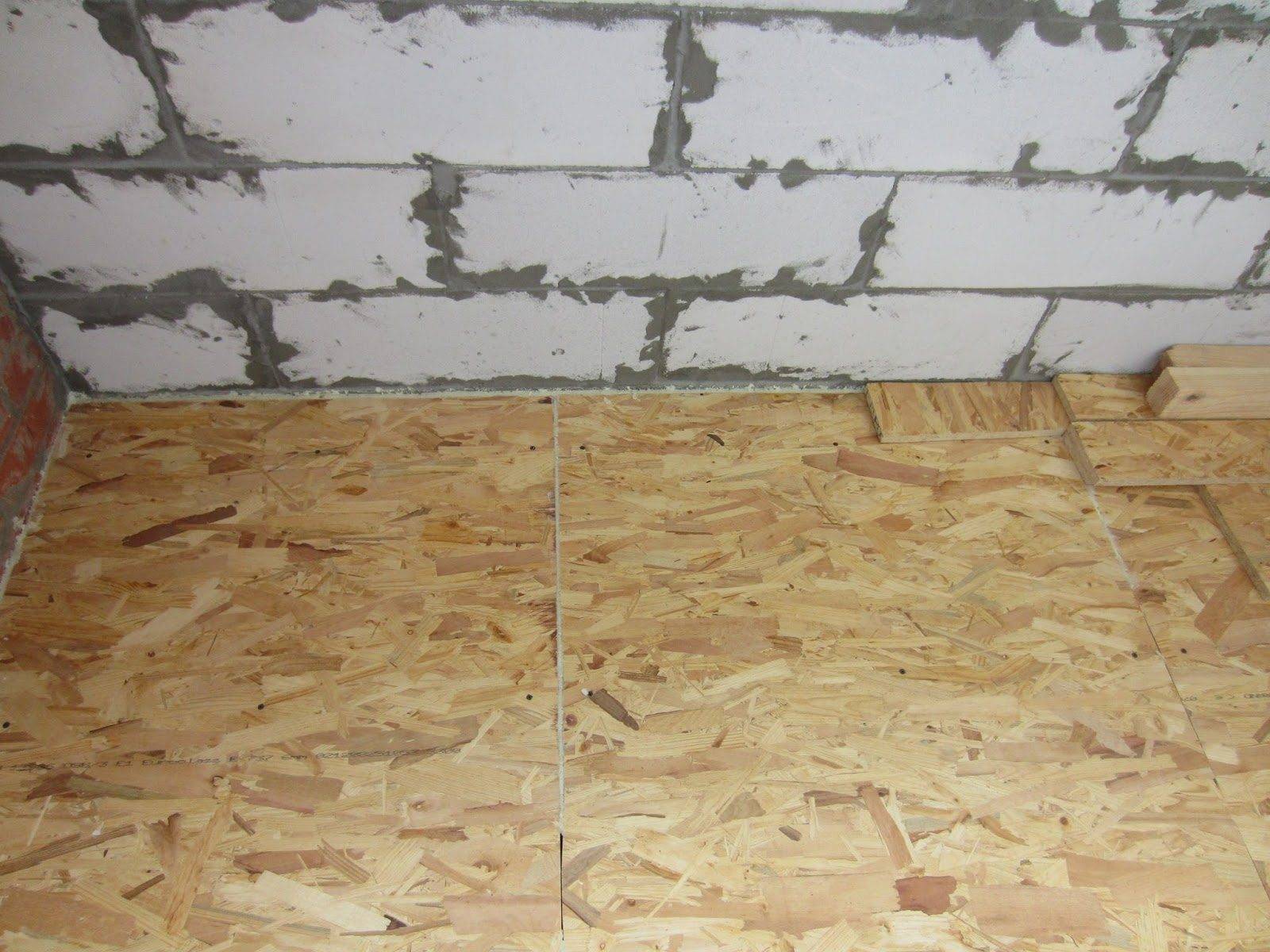

Накрытый фанерой пол

Интересный вариант

Есть еще один интересный вариант устройства стяжки в случае ленточного фундамента, когда вместо подушки из песка и керамзита мы используем пол из пеноблоков. Материал обладает отличными теплоизоляционными показателями, так что черновой вариант из него получается теплым и прочным.

Типы и виды деревянных перекрытий — классификация

1. По назначению

Подвальное и цокольное перекрытие по деревянным балкам

Подвальное и цокольное перекрытие по деревянным балкам Основное требование к такому перекрытию – высокая прочность. Поскольку в данном случае, балки будут служить основой для перекрытия пола и соответственно, должны выдерживать значительную нагрузку.

Совет. Если под первым этажом будет располагаться гараж или большой подвал лучше делать деревянное перекрытие по металлическим балкам. Поскольку деревянные подвержены гниению и не всегда могут выдержать значительную нагрузку. Или же уменьшить расстояние между балками.

Чердачное перекрытие по деревянным балкам

Чердачное перекрытие по деревянным балкамПринцип конструктивного устройства может быть независимым или являться продолжением крыши, т.е. частью стропильной системы. Первый вариант более рационален, т.к. является ремонтопригодным, плюс, обеспечивает лучшую звукоизоляцию.

Междуэтажное перекрытие по деревянным балкам

Междуэтажное перекрытие по деревянным балкамКонструктивная особенность заключается в эффекте два в одном – балки перекрытия между этажами с одной стороны являются лагами для пола, а с другой, опорами для потолка. Пространство между ними заполняется тепло- и звукоизоляционными материалами, с обязательным использованием пароизоляции. Пирог снизу обшивается гипсокартоном, а сверху застилается половой доской.

2. По виду

Деревянные балки перекрытия также различаются между собой, и каждый вид имеет свои преимущества.

Цельные (цельномассивные) деревянные балки перекрытия

Для их изготовления применяется массив дерева твердых пород хвойных или лиственных деревьев.

Межэтажные перекрытия по деревянным балкам, могут быть выполнены цельными только при незначительной длине пролета (до 5 метров).

Клееные деревянные балки перекрытия

Снимают ограничение по длине, поскольку данная технология изготовления позволяет реализовать балки перекрытия большой длины.

За счет повышенной прочности деревянные клееные балки применяются в тех случаях, когда требуется выдержать повышенную нагрузку на перекрытие.

Клееные деревянные балки перекрытия — схема устройства

Преимущества клееных балок:

• высокая прочность;
• возможность перекрывать большие пролеты;
• легкость монтажа;
• незначительный вес;
• длительный срок службы;
• отсутствие деформации;
• пожарная безопасность.

Максимальная длина деревянной балки перекрытия такого вида достигает 20 метров погонных.

Поскольку клееные деревянные балки имеют гладкую поверхность, их часто не зашивают снизу, а оставляют открытыми, создавая в комнате стильный дизайн интерьера.

Виды и особенности

Перекрытие по деревянным балкам в газобетонном доме может быть следующих видов

в зависимости от месторасположения

• межэтажное;
• чердачное;
• цокольное.

Межэтажные

Задача межэтажных элементов заключается в разделении разных отапливаемых помещений со сходным микроклиматом.

Перекрытия изготавливают многослойными:

1. Накат из досок либо щитов из древесины. Материалы подшиваются к перекрытиям.
2. Шумоизоляционный слой, выполненный на дощатом настиле.
3. Зафиксированные гвоздями или саморезами поперечные лаги.
4. Пол с деревянным настилом либо выложенный линолеумом, керамической плиткой, ламинатом, паркетными блоками и т.д.
5. Для проветривания пространства под полом требуется сделать зазор для вытяжной вентиляции.
6. В отделке перекрытий в нижней части помещения может выполняться с помощью вагонки, панелей, гипсокартонных листов. Однако балки можно оставить без декора в помещениях в стилях кантри, лофт, минимализм.

Цокольные

Цокольные перекрытия фиксируются над неотапливаемым подвальным помещением, технология монтажных работ отличается от стандартной.

При выполнении работ требуется учитывать следующие особенности для цокольных элементов:

1. Рекомендуется выполнить обработку деревянных частей конструкции, т.к. поверхности могут повредиться от повышенной влажности от фундамента и грунта, а также скапливающегося конденсата.
2. Теплоизоляционный слой должен обеспечивать комфортный температурный режим в жилых комнатах. Толщина слоя определяется в соответствии с особенностями климата региона и температурного режима в цоколе.
3. Под утепляющий материал подкладывается гидроизоляционная пленка для предотвращения проникновения влажности от подвального помещения, которая уменьшает теплоизоляционные характеристики строительного материала.
4. Затем сверху на утепляющий состав выкладывается слой пароизоляции, предотвращающей создание конденсата из-за различия в температурных режимах в жилой части и подвальной.

Чердачные

Газобетонные блоки используются для возведения чердачных помещений. При монтаже перекрытий на чердаке гидроизоляционный слой располагается над утеплителем, пароизоляция размещается под утепляющим составом для создания оптимального микроклимата в помещении.

При обустройстве чердачного пространства можно снизить затраты на работы, выложив доски в виде трапов либо поперечных покрытий.

При использовании пространства для хозяйственных нужд требуется выполнить сплошную укладку досок

Важно предусмотреть плотный слой утепляющего состава для предотвращения утечки теплого воздуха из жилой части здания.

Необходимые стройматериалы

Для изготовления деревянных перекрытий между этажами выбирают только хвойные породы, обладающие особой прочностью по сравнению с лиственными. Качество брёвен проверяют с помощью топора. Обухом простукивают по всему стволу: сухие — издают чистый звонкий звук.

Дерево внимательно осматривают с целью выявления трещин и гнили. Чистые сухие брёвна пропитывают антигрибковыми и антисептическими составами.

Для деревянного перекрытия между этажами в кирпичном и других домах отбирают только брёвна, ширина которых соотносится к длине в пропорции 1/25.

Это могут быть обычные брусья или двутавровые балки, склеенные из досок.

Способ установления брусьев зависит от типа будущего сооружения.

Скажем, монтаж перегородок своими руками в газобетонном доме требует следования чётким инструкциям, иначе есть риск нарушить геометрию, что приведёт к обрушению.

Подобное не произойдёт, если балки устанавливать до начала отделочных работ, по заранее составленному плану. Для определения необходимости балки, шага и формата составляющих делают подробный расчёт.

В целях формирования деревянного перекрытия балки вкладывают в приготовленные пазы, составляющих ½ от глубины стены. Если были проделаны сквозные проёмы, после укладки их утепляют и закрывают.

Для чернового пола требуется балка – 5 см, которую укрепляют винтами. Сверху поперек кладутся половицы и укрепляются брусками с помощью винтов. Поверх накладывают слой паро- и гидроизоляции. Например, пенополистирол кладут во внахлёст, а стыки склеивают скотчем. Дальше, утеплитель: вспененный пенопласт, эковата или керамзит. После этого — покрытие – керамогранит, плитка или шалёвка.

Сухой теплый пол на рейках

Вместо профилированных плит пенополистирола, в качестве основания сухого теплого пола можно использовать различные погонажные материалы: обрезные доски, а также рейки, нарезанные из различных конструкционных плит:  цементно (ЦСП) и гипсостружечных (ГСПв), гипсоволокнистых (ГВЛв) и т.д.

Как уже указывалось выше, не следует использовать для устройства полов ориентированно – стружечные (ОСП, OSB) и древесно — стружечные плиты (ДСП), а также фанеру. При нагревании из этих материалов постоянно выделяется опасный для жизни газ формальдегид.

Рейки должны быть толщиной не менее 20 мм, влажностью не более 10%.
На рисунке: 2 — покрытие пола (плиты ЦСП,  ГСПВ, ГВЛВ); 5 – опорные рейки; 8 – утеплитель.

Ширина рейки выбирается в зависимости от шага укладки греющей трубы в полу 130 – 280 мм., разбежка (зазор для трубы) между рейками должен быть ровно 20 мм.(для трубы d=16). В местах поворотов трубы опорные рейки необходимо скруглить.

Рейки опорного слоя можно укладывать как непосредственно на лаги (поперек лаг), так и на черновой деревянный пол. Укладка непосредственно на лаги уменьшит высоту пола.

При укладке опорных реек непосредственно на лаги, расстояние между лагами должно быть не более 600 мм.,  если финишным напольным покрытием будут паркет, ламинат, линолеум или ковер, и не реже чем через 300 мм., если пол будет из керамической плитки.

Для равномерного нагревания всей поверхности пола теплораспределительные пластины должны находиться под 80% площади теплого пола.

МОНТАЖ ЛАГ НА ПОЛ

При выполнении работ внутри помещений жилого дома или квартиры часто возникает проблема установки лаг на готовый бетонный пол. Применяют данный вид работ в случае необходимости утепления нижней поверхности комнат, ее выравнивания или укладки того или иного вида напольных покрытий. В этом случае можно применить два способа монтажа.

Первый способ предполагает жесткое фиксирование брусков к основанию, которое можно выполнить так же, как закрепить лаги к фундаменту в виде бетонной плиты. Для выполнения установки лаг в этом случае можно использовать дюбель-гвозди или пластиковые дюбели с саморезами соответствующей длины.

По предварительной разметке, или используя предварительно перфорированные лаги в качестве шаблонов, выполняем сверление отверстий в полу. Диаметр их должен позволять плотно установить крепежные детали. Далее крепим лаги с помощью саморезов или дюбель-гвоздей, контролируя горизонтальность поверхности балок и общую плоскостность.

В последующем, после крепления лаг своими руками на бетонный пол можно выполнить утепление основания, уложив в промежуток между брусками выбранный тип утеплителя. Не забудьте перед монтажом качественно обработать деревянные детали противогрибковыми протравами и антипиренами, снижающими их горючесть.

Второй вариант более предпочтителен с точки зрения простоты выравнивания поверхности лаг в одной плоскости. Он предполагает установку балок пола на регулируемых винтовых опорах. Подъем или опускание определенных частей основания будущего пола осуществляют вращением опор по ходу или против хода часовой стрелки. Благодаря такому несложному способу лагам пола можно придать идеальную плоскостность.

Таким образом, в рамках данного обзора нами были рассмотрены основные способы монтажа лаг перекрытий в домах на фундаментах различных типов, а так же в помещениях на бетонных основаниях. Технология многих описанных способов проста и доступна для выполнения своими руками.

Установка бруса

Ничего сложного в этой операции нет, просто надо учитывать некоторые требования.

• Все балки до их установки обрабатываются антисептиками и антипиренами.
• После высыхания концы бруса, которые будут упираться на газобетонную стену, обмазываются битумной мастикой или оборачиваются рубероидом.
• Укладку начинают с любой стороны перекрытия. Устанавливают два бруса с учетом шага. Они между собой выравниваются в горизонтальной плоскости, и каждый дополнительно по горизонту. Затем производится монтаж всех остальных поочередно с выравниванием каждого.
• Между уложенными балками по стене заполняются проемы газоблоками. Основное требование – оставлять зазор между блоками и пиломатериалом в пределах 5 см. Это пространство в дальнейшем надо заполнить утеплителем.
• Поверх бруса укладывается дощатый настил из обрезных досок, который впоследствии покрывается пароизоляцией. На него устанавливаются лаги, между которыми укладывается утеплитель. Сверху слой гидроизоляционной мембраны и чистовой пол в виде досок, фанеры, плит ОСП и прочих листовых или панельных материалов.

Что касается крепления балок к армопоясу, то тут огромный выбор. Сегодня чаще всего используют крепежные уголки и металлические дюбели. Если продумать и учесть заранее шаг установки балок, то еще на стадии заливки армопояса можно в него вмонтировать анкера, на которые балки и будут насажены. Специалисты отмечают, что это самый надежный вариант крепления.

Все начинается с фундамента

От прочих строительных материалов газобетон отличается тем, что имеет слишком низкую стойкость к изгибающим нагрузкам. Это приводит к тому, что даже при незначительной подвижности фундамента в стенах появляются трещины. Поэтому важным этапом при строительстве дома из газобетона является выбор типа фундамента, а потом уже, исходя из особенностей основания, выбирается оптимальная конструкция пола первого этажа.

Основные виды фундаментов

С учетом особенностей газобетона количество пригодных типов основания существенно снижается. Фундамент для газобетонного дома должен быть хорошо армированным и максимально устойчивым. Сюда можно отнести: монолитную плиту, ленточные и столбчатые конструкции.

При прохождении грунтовых вод близко к поверхности земли необходимо обеспечить качественную кольцевую или пристенную дренажную систему, что существенно увеличит стоимость работ, а также выполнить качественную гидроизоляцию основания, или выбрать другой материал для строительства.

Дренажная система

Оптимальным вариантом при строительстве малогабаритного строения будет монолитный ленточный фундамент. Сборные конструкции не рекомендованы. Возможно устройство свайного фундамента. В этом случае, для предотвращения растрескивания газобетонных стен, должна быть устроена цельная рама ЖБ ростверка.

Лучшим решением для газобетонного дома является монолитная ЖБ плита в качестве фундамента, несмотря на то, что стоимость такого основания гораздо дороже. В этом случае плита будет выполнять функцию чернового основания.
