Особенности изготовления и технология укладки деревянной кровли

Расчет количества материала на кровлю

Перед выполнением кровли деревянной черепицей важно выполнить приблизительный расчет количества материала. Для расчетов количества пластин существуют специальные таблицы

Следует учитывать, что число дощечек может быть разным в зависимости от способа укладки и размера пластины.

Рекомендовано приобретать черепицу из дерева с запасом до 10% от первоначального количества. Объем древесного материала рассчитывается не только по размеру общей площади крыши, но по крутизне верхней ограждающей конструкции. От этих факторов зависит применение элементов деревянной кровли (дранки, гонта) различной длины.

Перед приобретением черепицы из дерева следует вычислить, сколько пластин требуется для покрытия одного м2. При расчете количества материала для кровли учитывается размер черепицы из дерева: длина – 40 см, толщина 9-10 мм в толстом конце и 5-6 мм в тонком. Такая черепица используется для крыши площадью от 100 до 500 м2. Выполняя расчет деревянной кровли, учитывают, что укладка выполняется в три слоя, таким образом для покрытия на м2 кровли понадобится 75-80 дощечек. Расчет производят для кровель с наклоном от 18 до 90 градусов.

Количество деревянной черепицы для кровли зависит от числа слоев потенциального покрытия. В строительных магазинах готовая черепица из дерева упаковывается с таким расчетом, чтобы пластин из одной упаковки было достаточно для покрытия несколькими слоями площади в 1 м2.

Для расчета площади крыши используется стандартная математическая формула для вычисления площади фигур.

Общие правила сооружения такой кровли

Деревянные кровли укладывают только на скатные крыши, уклон которых не может быть меньше 80% или 45º. Это необходимо, чтобы на покрытие не задерживались осадки, создавая угрозу чувствительной к влаге древесине. Указанный предел допускается в возведении тесовых крыш. Под укладку шинделя или гонта рекомендовано возводить более крутые конструкции.

Недопустим прямой контакт древесины и строительных конструкций из асфальтового или цементного бетона. В случае если соприкосновение неизбежно, между элементами из древесины и бетонным основанием должна устраиваться гидроизоляция.

Важно учесть, что деревянная кровля не обладает стабильностью. То есть при намокании от обильных дождей, в период снеготаяния или традиционного увеличения атмосферной влажности в межсезонье деревянные элементы набухают, а при уменьшении влажности сокращаются в размерах

Причем указанные подвижки происходить могут на протяжении десятилетий, а не первые год-два после устройства.

По принципу действия кровля из деревянных элементов схожа с еловой или кедровой шишкой. При выпадении обильных осадков ее «чешуйки» стремятся перекрыть как можно больше пространства, чтобы исключить проникновение воды внутрь.

Сжимаясь в сухую погоду, они открывают естественные пути проветривания  для вывода из-под себя излишка влаги. В результате описанного движения под деревянной кровлей не образуется конденсат, она отлично проветривается и превосходно защищает постройки от осадков.

Укладка деревянных дощечек производится с перекрытием каждого элемента, т.е. с накладкой вышележащей детали ни нижнюю так, чтобы у стекающий сверху по скату воды не было вообще никакой возможности просочиться под кровлю. Для ускорения стока на тесе и шингласе, к примеру, выбираются продольные канавки.

Подытожим вышеизложенную информацию. Грамотно устроенная крыша с деревянным покрытием должна обеспечивать:

• Безупречную защиту от проникающей сверху атмосферной воды. Она формируется за счет набухания и смыкания кромок элементов при увлажнении, а также за счет многослойной системы самого деревянного покрытия.
• Беспрепятственную вентиляцию. Свободное прохождение воздушных потоков создается во время сокращения размеров деревянных черепичин и наличия многочисленных каналов для течения воздушных потоков.
• Безукоризненный сток воды по скатам. Безостановочный отвод воды создается особой технологией укладки деревянной черепицы и выработкой на ее поверхности бороздок для стока.

Однако в технологиях устройства есть существенные отличия, с которыми следует разобраться домашним умельцам и хозяевам эко-домов, желающим обзавестись крышей с приоритетным в экологическом и эстетическом смысле деревянным покрытием.

Аналоги деревянной дранки

Гонт для кровли – ближайший аналог дранки. Они относятся к одной категории материалов, но имеют некоторые различия. При этом процедура изготовления пластин в обоих случаях одинаковая. Срез чаще всего делается трапециевидным, прямоугольным или в образе хвоста ласточки. Укладка производится в три слоя снизу вверх, а фиксируют пластины саморезами или гвоздями.

Также могут быть использованы:

• шидель – монтируется внахлест с небольшим смещением по рядам, оставляется небольшой винт;
• лемех – имеет лопатообразную форму, производится из весенней осины, укладка производится по вертикали и горизонтали с малыми зазорами;
• тес – производится из хвои, укладывается вдоль или поперек карниза, в центральной части устанавливается желобок для стока дождевой воды, крепится на гвозди.

Для изготовления дранки иногда применяются другие типы материалов. Они имеют свои особенности, а создать их в домашних условиях практически невозможно. Поэтому такой вариант можно рассмотреть только в случае покупки готовых пластин. Всего используется два типа альтернативных материалов для дранки:

• медь – закрепляются с помощью специальных вырезов, отличаются вариативностью форм и размеров, очень долговечны;
• ПВХ – продаются в виде сайдинговых панелей, создают иллюзию настоящей древесины, ударопрочные и надежные.

ПВХ-сайдинг может использоваться не только для крыши, но и для отделки внешней стороны стены. Специальный цокольный вариант предназначен для облицовки нижней боковой части дома. Элементы применяются для зданий с высоким фундаментом.

Стропильные системы ↑

Наслонные или висячие ↑

Каркас для устройства состоит из элементов треугольной формы, благодаря чему, даже испытывая большое количество переменных нагрузок, конструкция не теряет жесткости. Стропильные системы скатных крыш подразделяют на висячие и наслонные.

В основе выбора того или иного типа, способа крепления лежат следующие параметры:

• размеры самого строения;
• уклон и форма кровли;
• нагрузка.

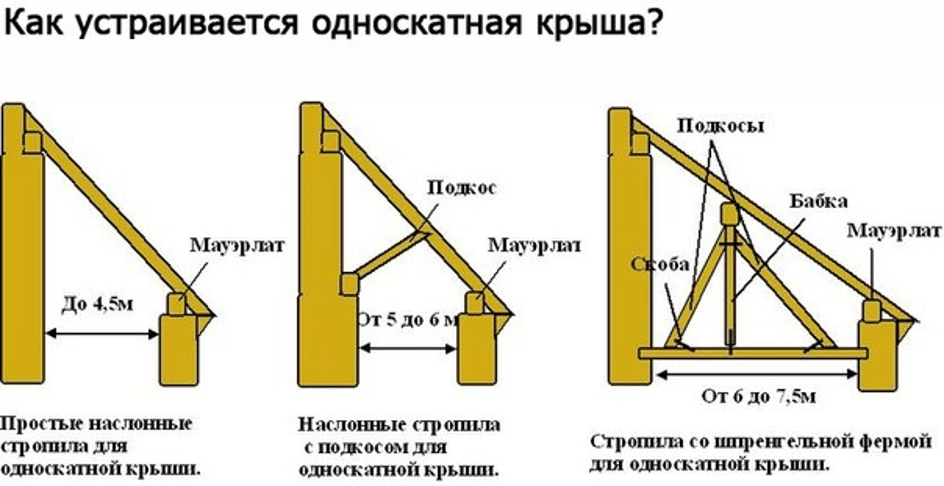

Наслонные стропила

Для строений с одно- или двускатной крышей более характерно использование наслонных стропил. Это – конструкция, собранная из коротких брусьев либо досок, имеющая две-три точки жесткого крепления. В первом варианте это стены строения, в случае двускатной – добавляется конек, причем коньковый брус в данном случае должен быть укреплен стойками. Опорами для последних служат лежни. Длина стропил в постройках, отличающихся большими габаритами, превышает 6 м. Вполне возможно, что здесь понадобится установить дополнительные опорные конструкции. К примеру, соорудить внутри капитальные стены или столбчатые опоры.

Висячие

Такая конструкция отличается отсутствием промежуточных опор. Такими стропилами чаще перекрывают пролеты, превышающие 7 м. Единственной опорной точкой для стропильной ноги остается стена. Что же касается второго конца, то в этом случае состыковывают верхние части стропильного бруса и встречной ноги. Для этого используют различные способы: посредством прорезного шипа или пластин из металла, соединение вполдерева.

Распорные или безраспорные ↑

Надежность кровли в первую очередь обеспечивает тщательный расчет нагрузок, под воздействием которых находится ее каркас. Стропила становятся как бы «проводниками» этих нагрузок на внешние опоры строения. Нагрузка, которую стропильные ноги оказывают на свои опоры, бывает двух видов – распорные и безраспорные .

Распорная

Балки стропил в такой конструкции работают на сжатие и изгиб, что вызывает по горизонтали существенное распирающее усилие. Оно, естественно, передается стенам. При установке горизонтальной затяжки это распор она примет на себя, и это усилие уменьшится. Этот элемент фермы выполняет несколько функций:

• соединяет стропила,
• служит для них опорой,
• не позволяет разъехаться основаниям балок.

Затяжка может быть установлена у основания стропил, тогда она выступит в качестве балки перекрытия. Ее можно установить и выше. При таком устройстве затяжку называют ригелем. Для больших пролетов, как правило, требуется усложнение конструкции ферм , то есть устанавливают не только затяжки, но другие дополнительные элементы.

Безраспорная

Опорой нижних концов стропильных ног в этой системе служат:

• стены, а верхними концами они соединены между собой на прогон, который, в свою очередь, опирается на стойки или
• опорные рамы, образованные верхними и нижними прогонами, стойками и подкосами

Элементы системы функционируют, как балки, то есть исключительно на изгиб.

Способы крепления ↑

Безраспорные системы. Стропила этого типа устанавливают таким образом, чтобы одна опора оказалась закрепленной, а другая – подвижной, причем обе они должны иметь возможность свободного вращения. На практике исключить опасные нагрузки, воздействующие в этом случае на стены, можно тремя способами. Стропильную ногу нижним концом упирают в мауэрлат. Ее подшивают бруском и фиксируют, используя врубку зубом. Желательно также дополнительную застраховать крепление проволокой. Верхнюю часть бруса монтируют на коньковый прогон. Для крепежа пользуются принципом скользящей опоры. Примером может послужить стропильная система веранды .

• Низ стропила фиксируют, используя подвижное соединение. Для фиксации верхней части после ее укладки на коньковый прогон используют болт, гвозди и т. д. Это самый распространенный вариант для двухскатных крыш.
• Жесткое крепление к прогону при помощи гвоздей, шпилек или другого крепежа.

В любом варианте соблюдается следующий принцип: одним концом стропильную ногу фиксируют на опоре, действующей по принципу скольжения, допускающим поворот, другим – на шарнире, позволяющим только поворот.

Распорные . Обе опоры, в отличие от безраспорных, – закрепленные. Установку проводят по тем же строительным схемам, только при этом нижние опоры фиксируют не на ползуны, а на шарнир, допускающий одну степень свободы. К нижней части стропила можно прибивать опорные бруски примерно в метр длиной либо крепят опору на мауэрлат на «зуб».

Для небольших легких крыш можно устраивать без мауэрлата , однако следует учесть, что в этом случае нагрузка по стене распределяется неравномерно.

https://youtube.com/watch?v=uZdOygMqZ5U

Разновидности дранки для кровли

Черепица из колотой дранки

Основная классификация этого материала возможна по способу обработки сырья. Выделяют два типа – колотую и пиленую продукцию.

Колотая

Эту разновидность изготавливают ручным способом, готовые детали отличаются повышенной долговечностью, эстетичным внешним видом и надежностью. Срок службы колотой дранки превышает 50 лет при условии соблюдения требований монтажа. Покрытие используют для отделки кровель и фасадных работ. Однако такой материал имеет существенный минус: цена может быть почти вдвое больше стоимости другого вида. Сэкономить на приобретении можно, если изготовить дранку для фасада своими руками.

Пиленая

Пиленую дранку получают путем распиливания пеньков вдоль волокон

Такую разновидность получают путем обработки на промышленном станке, распиливая заготовки вдоль волокон. Технология позволяет изготовить сравнительно недорогой, практичный материал, сохранив структуру и дизайн натуральной древесины. Главным плюсом считается сниженная цена, за счет чего на обустройстве покрытия можно сэкономить.

Установка на крышу

Фиксируют дранки чаще всего в середине с помощью гвоздей, которые выполнены из нержавеющих материалов. А в качестве обрешетки выступают рейки размером 20 на 30 мм с шагом по симметричным линиям в 200 мм. Расстояние между ними рассчитывается на основе габаритов пластин. В качестве примера будут использоваться дранки длиной 45 см.

Процесс установки:

1. Прибить доску к крыше на расстоянии 15–50 мм от края, чтобы контролировать ровность выкладывания дранки и величину свеса.
2. Установить первый ряд дранки, выровнять по нижней линии. Регулировать величину свеса получится с помощью отрезка рейки длиной до 10 см, его нужно прикладывать к доске, осуществляя контроль над положением пластин.
3. Выложить второй слой дранки. Это необходимо для продления срока службы покрытия, так как внизу скапливается много жидкости, которая попадает в щели между пластинами. Верхний слой должен выступать за нижний примерно на 1,5 см.
4. Разложить следующий ряд, устанавливая его таким образом, чтобы стыки предыдущих дранок перекрывались минимум на 3 см. Зазор между пластинами должен составлять около 5 мм, что необходимо для будущих расширений дерева от намокания.
5. Дойдя до последнего ряда, выкладывать его придется по натянутой веревке. После закрепления нужно срезать выступающую часть циркульной пилой.

При укладывании дранки для последующей штукатурки стен процедура монтажа значительно проще. Понадобится лишь закрепить ее гвоздями на дереве, устанавливая пластинки в виде идентичных ромбов.

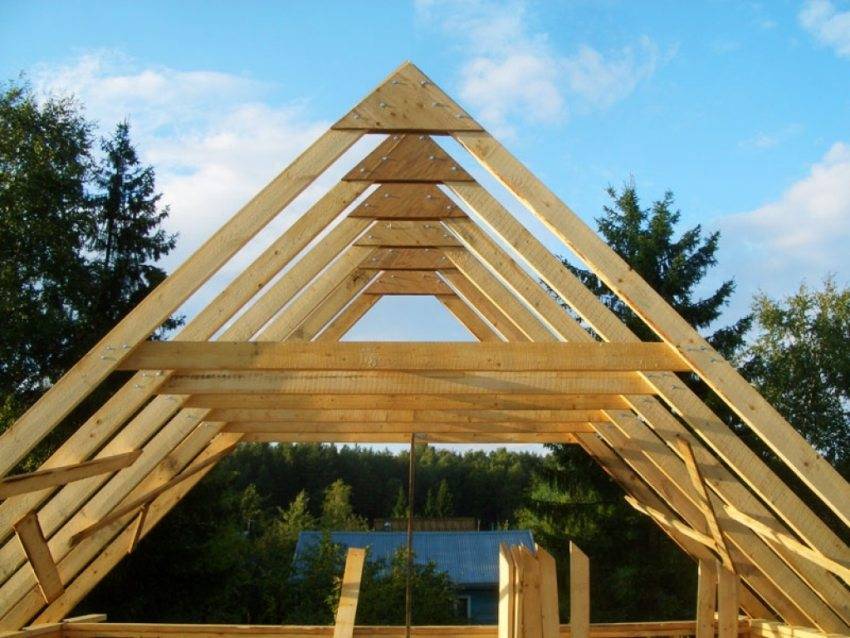

Конструкция стропил двускатной крыши

Есть два главных типа стропильных систем для двускатной крыши: наслонная и висячая. В первом случае имеются центральные опоры, упирающиеся в продольную внутреннюю перегородку здания. Во втором случае таких опор нет и чердачное пространство свободно. В устройстве стропильной системы двухскатной крыши можно выделить некоторые основные детали, изготовленные из брусков различного сечения:

мауэрлат служит для передачи нагрузки всей крыши на внешние стены здания. Он имеет вид квадратного в сечении бруса со стороной от 100 до 150 мм. К кирпичным или бетонным стенам его крепят с помощью анкеров, а в случае деревянных стен, роль мауэрлата могут играть брусья или бревна верхнего ряда внешних стен. В такой ситуации крепление стропил к мауэрлату производится сразу же без дополнительных элементов;

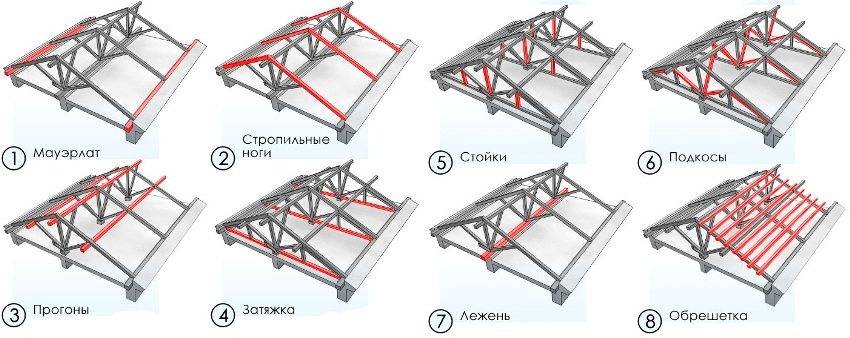

Элементы конструкции стропильной системы

• стропильная нога – это наклонная балка из бруска с сечением 150х50 мм, соединяющая конек и мауэрлат. На этот элемент ложится основная нагрузка всей кровли, поэтому стропильные ноги нужно располагать на расстоянии 60-120 см. между собой, в зависимости от вида материала для кровли и планируемых нагрузок;
• лежень представляет собой брус, аналогичный мауэрлату, лежащий на внутренней перегородке. В него опираются центральные стойки. У висячей стропильной системы двухскатной крыши, устройство которой несколько отличается от наслонной, этот элемент отсутствует;
• затяжка соединяет между собой две противоположные стропильные ноги в висячей системе, образуя вместе с ними треугольник. Служит для того, чтобы они не разъехались;

Стропила двускатной крыши

• стойки подпирают конек и упираются в центральную несущую стену здания. Они принимают часть нагрузки всей кровли и передают на стену. Изготавливают стойки из бруса;
• подкосы соединяют стропильные ноги с жесткими несущими элементами: стойками и затяжками. Это в несколько раз увеличивает жесткость конструкции;
• обрешетка набивается на стропила двускатной крыши сверху. Делают ее из досок толщиной до 30 мм. Может быть сплошной, разреженной и из листовых материалов. Обрешетка несет функцию опорной плоскости для кровли, а также придает дополнительную жесткость всей стропильной системе двухскатной крыши. Устройство обрешетки того или иного типа зависит от требований, предъявляемых к кровельному материалу;

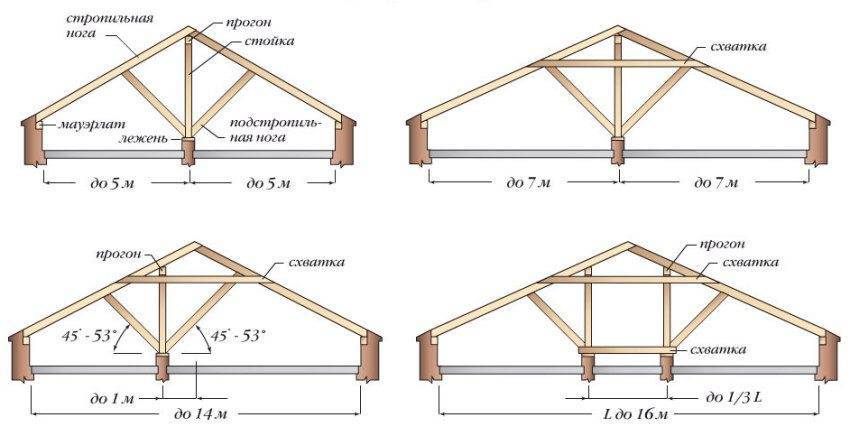

Стропильные системы наслонного типа

• конек – это брусок, соединяющий все стропильные ноги в местах их крепления друг к другу в верхней части крыши. Он имеет горизонтальное расположение;
• свесом называется, выступающая за стены до 40 см, часть стропильных ног. Он нужен для того, чтобы дождевая вода не мочила стены;
• кобылки – это дощечки, прибиваемые к стропильным ногам в случае отсутствия свеса. Они играют роль удлиняющих элементов.

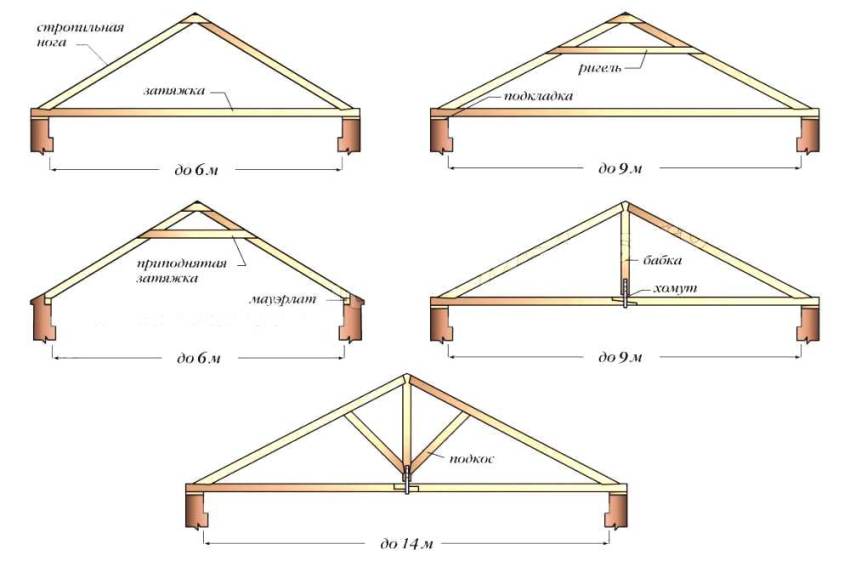

Стропильные системы висячего типа

Преимущества деревянного кровельного покрытия

Деревянным кровельным покрытиям отдают безусловное предпочтение люди, заботящиеся о собственном физическом состоянии. Старинные методы и приемы устройства кровли из древесины активно используются в сфере сооружения эко-домов.

Однако во главу угла заложена вовсе не мода на натуральность, а конкретные плюсы использования природной органики в кровельном деле:

• Веские экологические достоинства. Древесина не распространяет токсинов, натуральные материалы идеально «соседствуют» с живыми организмами. Она безопасна, утилизируется естественным образом, не засоряя среду.
• Превосходные изоляционные качества. Изготовленные из дерева кровельные покрытия препятствуют прохождению звуковых и тепловых волн.
• Паропроницаемость. Благодаря способности деревянной черепицы свободно выводить испарения, появляющиеся в помещениях в результате стандартных процессов жизнедеятельности, нет необходимости устраивать пароизоляционный барьер с применением полимерных пленок.
• Внешняя привлекательность. С эстетическими приоритетами кровель, сооруженных из штучных элементов с уникальным структурным рисунком, не станут спорить даже самые предвзятые критики.
• Легковесность. Удельный вес кровельного покрытия, распределенный на 1 м² площади конструкции в проекции, варьирует в пределах от 15 до 17 кг, точные показатели зависят от уклона крыши и плотности породы. Небольшой в сравнении с шифером и керамикой вес позволяет не возводить сложные и громоздкие стропильные каркасы.

Насчет долговечности деревянной древесины нет однозначных мнений. Грамотно устроенная система может прослужить более полувека и более. Есть памятники русского деревянного зодчества в Кижах, например, сохраняющие высоту эстетических и технических показателей несколько столетий.

На Руси кровля из древесины красовалась над домами зажиточных крестьян, теремами бояр и церквами. Естественно, резные купола и узорчатые конструкции создавались не на пару десятилетий. Обычный люд мог позволить себе крышу попроще: с дранкой или вообще бревном как в Сибири. Срок службы таких покрытий составлял в среднем 20 лет.

Грамотно сооруженная кровля способна «простоять» около сотни лет, однако для этого требуется четкое соблюдение проверенных веками народных приемов и хитростей. При правильном устройстве текущий ремонт ей будет требоваться не чаще, чем черепичным и металлическим кровлям, да и продолжительность эксплуатации будет не меньше.

Особенности изготовления кровельной дранки

Производство материала осуществляется двумя способами: вручную и механическим путём. Для изготовления подбирают хвойные породы древесины (ель, сосну, лиственницу) либо осину. Благодаря смоле, вырабатываемой деревьями, материал имеет природную антисептическую защиту и способен выдерживать температурные колебания. Лето, весна и осень — самые подходящие для заготовки сырья времена года. Диаметр ствола может быть любым, главное, чтобы он был без сучков, дефектов, а его поверхность — максимально ровной.

Дранку можно сделать самостоятельно

Распиленные нужного размера поленья вручную обрабатываются путём удаления сердцевины и коры. Отличительной чертой промышленной выработки гонта является распил брёвен длинными поленьями с последующим изготовлением бруса, ширина которого равна дранке. Сами деревянные планки получаются уже путём распускания бруса.

По размерам шиндель, заготовленный вручную, достигает 40–45 см, детали, прошедшие механическую обработку, в 2 раза длиннее, то есть 80–90 см. Первый вариант применяется для стандартных кровельных конструкций, второй отлично подойдёт как для крыши с длинными скатами, так и для обычных кровель, но необходимо будет распилить дранку пополам.

Инструкция по заготовке кровельной дранки своими руками

Подготовить материал для укладки крыши можно самостоятельно, соблюдая последовательность работы.

1. Подбор ровного без трещин ствола дерева.
2. Распил поленьев по 40–45 см в длину.
3. Заготовка тонких пластинок из полена по следующей технологии:
   • полено разрубается пополам либо на четыре четвертины,
4. снимается кора,
5. убирается сердцевина,
6. оставшийся материал нарезается тонкими пластинами — дранкой толщиной 3–8 см и нужной ширины — от 8 до 18 см.

   Для работы нужно использовать только острый инструмент

Упростить процесс можно путём использования уже механически обработанной древесины с последующим распиливанием длинных планок на короткие элементы. В этом случае материал прослужит меньший срок, так как сырье не было расщеплено по волокнам — его просто разрезали. Одним словом, для сохранения качества дранки рекомендуется использовать метод лущения, который хоть и очень продолжительный, но самый практичный при ручной заготовке материала.

Дранку можно изготавливать и механическим способом

Типы деревянных кровельных покрытий

Кровельные покрытия из древесины разделяются на виды в зависимости от технологических процессов производства, конфигурации и метода укладки.

Гонт

Это родоначальник всех видов черепицы из дерева. Покрытие представляет собой деревянные пластины, продольный срез которых может быть различной геометрической формы. Стоит отметить, что гонт, который производится за счет распила древесины, ценится меньше, чем гонт колотый. При распиле материала происходит нарушение структуры дерева, что влечет за собой уменьшение сопротивления воздействию внешних факторов.

Деревянная черепица фиксируется к обрешетке при помощи саморезов или гвоздей, которые соединяют между собой две пластины и входят в обрешетку на глубину до 2 см. При наличии замка «ласточкин хвост» крепление элементов помимо механической фиксации происходит по технологии «шип-в-паз».

Дранка и щепа

Это упрощенный вариант гонта, который имеет разные размеры длины и толщины пластин. Длина одной дощечки колеблется от 40 см до 1 м, размеры щепа меньше.

Деревянная черепица этого вида изготавливается путем колки чурок на различные по размеру пластины. Древесина для пластин должна быть толстой и просушенной, иначе много дощечек будут не пригодными к укладке. При использовании бревна с влажностью до 18% для изготовления деревянной черепицы существует риск появления трещин на материале после полного высыхания.

При изготовлении материала не используют мягкий центр бревна (оболонь), такие дощечки не выдерживают длительной эксплуатации. В готовой черепице из дерева не должно быть дефектов не только в виде щелей или отверстий, но и трещин и сучков.

Такая деревянная черепица изготавливается в основном из лиственных пород деревьев, редко используются хвойные породы древесины из-за мягкости. Дранка на крышу монтируется в шахматном порядке слоями, при этом выполняется нахлест пластин как в горизонтальном, так и в вертикальном направлении.

Шиндель

Эта черепица из дерева представляет собой небольшого размера колотые дощечки. Пластины укладываются на крышу внахлест, при этом не стоит соблюдать шахматный порядок размещения элементов.

Шиндель фиксируется со смещением дощечек. Такой вид черепицы из дерева закрепляется к обрешетке не жестко, должен оставаться небольшой винт. За счет этого обеспечивается возможность материала увеличиваться в размерах при соприкосновении с влагой без вздутия, пластины не упираются друг в друга.

При изготовлении шинделя используются лиственные породы деревьев, особое внимание уделяется тому, как расположены структурные кольца древесины. Из-за нарушения технологии изготовления при многократном высыхании и увлажнении деревянная черепица коробится в различных направлениях

Лемех

Данный вид черепицы из дерева выглядит, как лопатка с резной окантовкой. Для изготовления лемеха используется только осина. Каждая дощечка — произведение искусства, создается вручную искусными руками мастера. Технологический процесс изготовления подразумевает использование только ручного инструмента.

Заготовку древесины для такого вида черепицы из дерева проводят в фазе активного циркулирования наибольшего количества сока в волокнах. На изготовление лемеха уходит много времени и материала, поэтому пластины стоят дорого. Осина со временем под воздействием тепла приобретает прочность, равную камню, и серебристый цвет.

Тес

Хвойные доски, монтаж которых проводится на кровлю вдоль или поперек линии карниза. Фиксирование доски поперек более практично, материал служит гораздо дольше.

Для стекания воды по центру досок формируют желоб. Укладывают кровлю из теса в несколько слоев, при этом должен оставаться зазор. Крепится такой материал гвоздями. Доски, которые будут находиться в верхних слоях, шлифуются со всех сторон и располагаются сердцевиной древесины наружу. Следовательно, доски нижних слоев нет необходимости шлифовать, при укладке сердцевина направляется вниз.

При выборе направления укладки материала вдоль линии карниза монтаж досок начинается с фиксации обшивной (финишной) доски, от которой ведется укладка ряда. Доски фиксируются внахлест в размере 5 см для каждого последующего ряда, который укладывается на предыдущий.

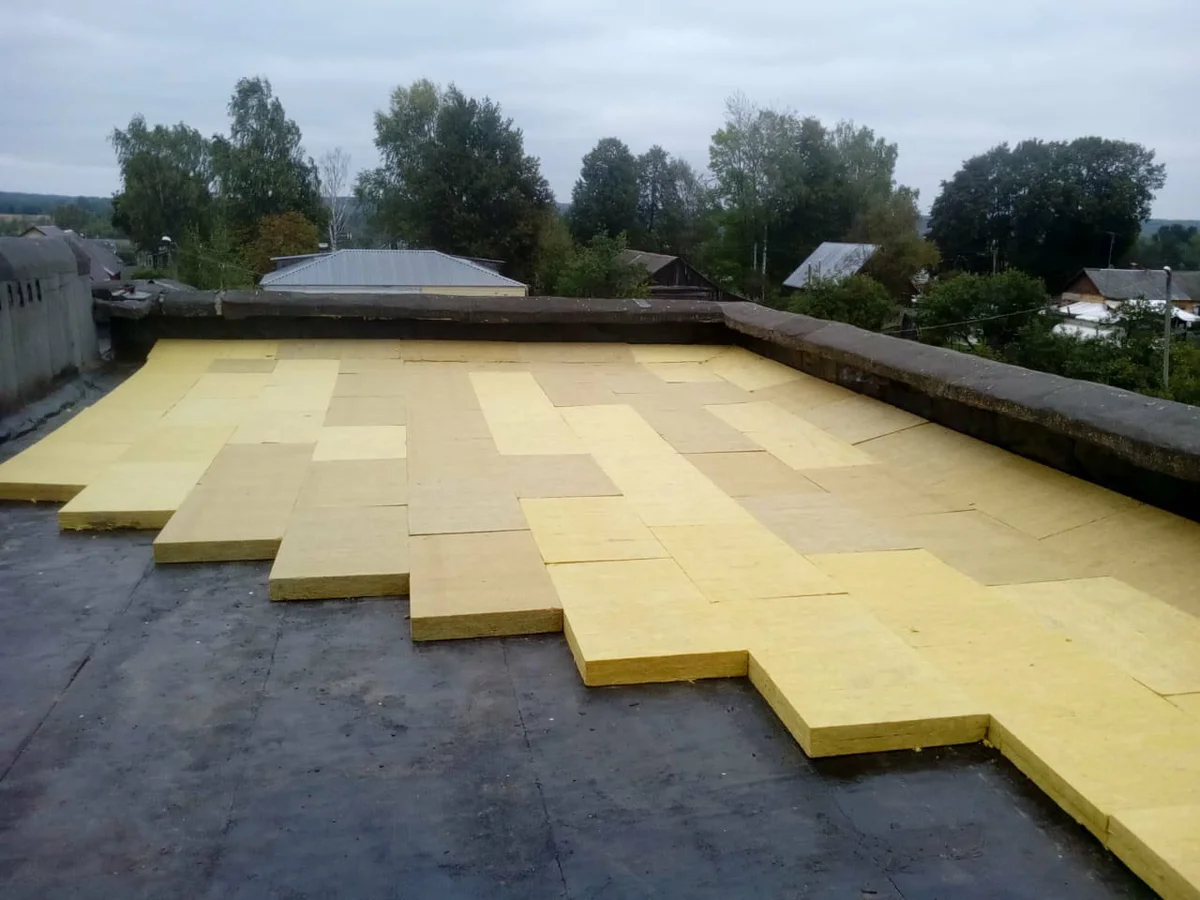

Изоляция пристройки плоской крыши

Традиционно плоские крыши строились с «холодными террасами», где пространства между балками были заполнены изоляцией из минеральной ваты, размещенной над потолком, как на обычном чердаке.

Для этого типа крыши важно обеспечить достаточную вентиляцию, чтобы отвести любую вредную влагу, которая попадает внутрь, поэтому необходим поперечный поток воздуха над изоляционным слоем, обычно через вентиляционные отверстия

Сегодня большинство плоских крыш построено с «теплыми крышами» (также известными как «теплые крыши», когда изоляция помещается на верхнюю часть кровельного настила), которые проще построить и которые способны обеспечить гораздо лучшую тепловую эффективность.

Укладка дранки на кровельной конструкции

При монтаже деревянной черепицы достаточно соблюдать ряд правил, и тогда покрытие получится прочным и качественным.

Планки крепятся внахлёст на обрешётку в 4 слоя на кровлях жилых помещений и в 2 слоя на нежилых зданиях. Обрешётку можно сделать сплошной или с размещением реек на расстоянии не более 10 см друг от друга. Укладка дранки допускается горизонтально и вертикально в случае угла наклона ската более 15 градусов.
Укладывать дранку нужно внахлёст

Гидроизоляцию на крыше можно не делать, несмотря на советы многих застройщиков в необходимости кладки слоя рубероида. Наши предки не прибегали к дополнительным средствам защиты кровли в виде гидроизоляции или сплошной обрешётки, объясняя это тем, что деревянной черепице нужно свободно «дышать». Рубероид не пропустит потоки воздуха, подвергая дерево гниению

Дранка самостоятельно справляется с защитной функцией: во влажную погоду она разбухает, закрывая щели в кровле, а в сухую — ссыхается, давая воздуху свободно проникать в подкровельное пространство.
Кладка планок осуществляется снизу вверх с добавлением слоя в местах спуска ската и установки вспомогательных досок в ширину 40 см.
Укладывать дранку нужно снизу вверх

В качестве крепёжных элементов используют саморезы по работе с дранкой, предварительно пропитанные олифой.
В процессе раскола бревна на планки волокна древесины сгибаются и поднимаются, поэтому при создании первого ряда пластины должны лежать так, чтобы заколы смотрели вверх, а последующие формируются наоборот – «заколами» вниз.
Особое внимание необходимо уделить монтажу дранки в местах ендовы, где обрешётка дополняется планками, а дранка состоит из большего количества слоёв, чем остальное покрытие.

Деревянная черепица, изготовленная своими руками, отличается высокой устойчивостью к непогоде, безупречной звукоизоляцией, не является источником накопления статического электричества.

Требования к обрешетке

Готовая деревянная кровля – многослойное гидроизоляционное покрытие, состоящее из отдельных элементов, которые перекрывают друг друга. Хотя покрытие из дранки очень легкое, его установка требует прочного и надежного основания. Обрешетку для настила деревянной крыши делают двух типов:

• Сплошную. Сплошная обрешетка состоит из отдельных реек или деревянных брусков квадратного сечения, уложенных без промежутков.
• Разреженную. Разреженную обрешетку также изготавливают из реек, досок или деревянных брусков, однако, закрепляют их с шагом 5-10 см, что позволяет облегчить конструкцию и сэкономить материалы.

Обрешетка под гонтовую кровлю

Определение угла наклона

Учитывая изложенные выше факторы – снеговую и ветровую нагрузку, выбранный тип материала – и зная примерную конструкцию здания, можно определить угол крыши. Более детально правила расчета изложены в статье. Далее на основании этой информации рассчитывается сборная нагрузка (от собственного веса и внешних нагрузок) на стропильную конструкцию. По результатам расчета определяется и их сечение.

Пример расчета нагрузки на стропила

Строительство планируется в Иркутске, дом с высотой 5,6 м будет располагаться в низине, явно выраженных преобладающих ветров нет. Данный район относится к снеговому району 2 и ветровому 3. Соответственно, снеговая нагрузка составляет 120 кг/м.кв., а ветровая 30 кг/м.кв. Суммарная нагрузка 150 кг/м.кв.

Материал кровли – металлочерепица с весом 4 кг/м.кв. Для нее допустим уклон от 12 градусов, но большинство производителей рекомендует для односкатной крыши 20…30 градусов. Если принять 20 градусов, необходимо обеспечить качественную гидроизоляцию, что добавляет к весу квадратного метра покрытия 2…5,5 кг/м.кв. Поскольку верхняя часть дома планируется как жилая, необходимо также утепление. В качестве термоизоляции принимаем базальтовую вату плюс подшивку изнутри гипсокартоном. Примерный вес квадратного метра такого утепления – около 4,5…5 кг.

Необходимо также принять во внимание вес деревянной обрешетки под металлочерепицу, это еще не менее 10…12 кг, и вес самих стропил. Таким образом, суммарная нагрузка на квадратный вес крыши от собственной массы и внешних нагрузок составит (без учета веса стропил, поскольку пока неизвестно их сечение и шаг): 4+5+5+12+150=176 кг/м.кв

Таким образом, суммарная нагрузка на квадратный вес крыши от собственной массы и внешних нагрузок составит (без учета веса стропил, поскольку пока неизвестно их сечение и шаг): 4+5+5+12+150=176 кг/м.кв.

Определение шага стропил и их сечения

Для вычисления этих данных есть расчетные формулы. Однако при отсутствии инженерного образования и желания высчитывать коэффициенты можно использовать табличные значения.

Для выяснения высоты балки (стропила) можно опираться на известный уже угол наклона и расчетную длину, которая определяется по тригонометрическим формулам.

Разница между высотой одной и второй опорных стен крыши для пролета, например, 4 м и угла наклона 20 градусов составит:

L_bc=L_cd×tgA=6×0,364=2,18 м

Длина стропильной ноги (стропила):

L_c=L_bc÷sinA=2,18÷sin20=6,4

С учетом вылета в обе стороны не менее 500 мм (обязательный свес крыши) принимаем длину стропила 7,4 м.

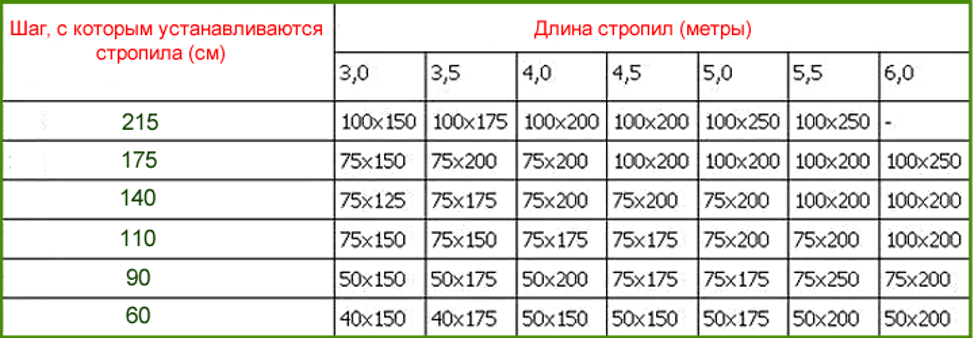

Для двухопорных стропил принята таблица

Пролеты свыше 6 м принято опирать на три точки – две несущие стены и шпренгельную ферму, например, или с опорой на лежень. Пролеты 4,5 м применимы в мансардах, террасах, банях, верандах, а также различных пристройках. В жилых постройках, как правило, расстояние между опорами равно или превышает 6 м.

Соответственно с учетом длины стропила выбирается сечение балки и шаг между ними.

Следует учитывать: под длиной стропила в данном случае понимается расстояние между точками опоры!

То есть в приведенном примере – длина всей стропильной ноги 7,5 м и пролет 6 м допустимо использование опирания на несущие стены (через мауэрлат) и подстропильную ногу. Тогда сечение при шаге 140 см следует принимать 100х200 мм, а при шаге 90см допустимы 75х200 мм. Желательно все же увеличивать сечение балки на 10…15% для получения необходимого запаса прочности.

Проверить нагрузочную способность крыши, правильность выбранного угла с выбранными параметрами можно в одном из онлайн-калькуляторов. Там же можно получить данные о том, сколько материалов потребуется для строительства такой крыши.

Как видно из приведенного скриншота с упрощенным чертежом здания, пункты «Расчет стропил», «Расчет обрешетки», «Снеговая нагрузка» раскрывающиеся, в них необходимо подставить выбранные данные.

Результат расчета показан ниже.

Как видно из результата, предлагается при данной нагрузке, кровельном материале, размерах и шаге стропил выбрать сечение балок равным не 75х200 мм, как предлагается в нормативах, а 70х230 мм. Однако это минимальное значение, к тому же такое сечение не является стандартным. Поэтому – с учетом запаса на прочность – лучше отдать предпочтение сечению 100х200 мм.

Важно: помимо обычных стропил (балок) можно использовать треугольные фермы. Это значительно увеличит нагрузочную способность конструкции, но подобные элементы требуют профессионального расчета.
