Демонтаж кондиционера своими руками: внутреннего и наружнего блока

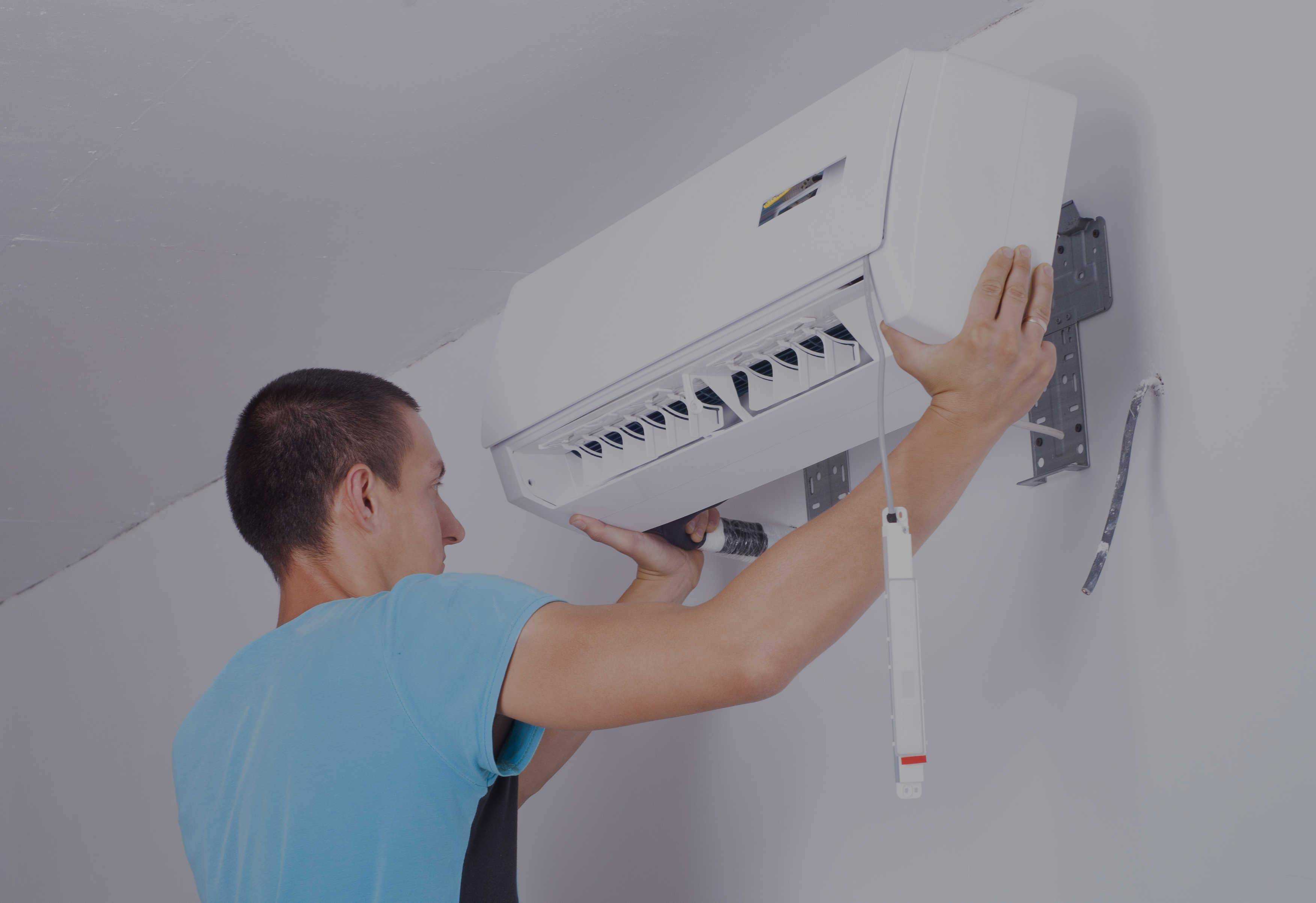

Снятие внутреннего блока

Перед снятием внутреннего блока обязательно закройте стену под ним защитной плёнкой или наклейте газеты на малярный скотч, иначе при разрезке кожуха фреоновой трассы из него может начать капать грязный конденсат, который испачкает стены.

Подробная видео-инструкция с комментариями специалиста

Все коммуникации и крепления внутреннего блока находятся снизу. Их закрывает продолговатая крышка, которая в зависимости от конструкции снимается различными способами. Часто для этого нужно в специальные отверстия вставить крючки и потянуть их вниз.

Следующий этап — отключение электрических коммуникаций, находящихся в блоке справа под крышкой кондиционера. Перед отключением рекомендуется каждый провод подписать, чтобы в дальнейшем было понятно какой куда вставлять.

Когда проводка в распределительном блоке отключена, нужно вытянуть питающий кабель из-под корпуса кондиционера и за ним последуют все провода из блока. После снятия проводки следует отрезать пластиковую гофру.

Теперь осталось только открутить гайки медной фреоновой трассы

Здесь очень важно скручивать именно гайки, а подходящую к кондиционеру медную трубу надежно фиксировать другим ключом. Труба не должна проворачиваться, иначе её можно скрутить и прийдется нести блок на ремонт. Когда все коммуникации демонтированы, корпус кондиционера лёгким движением поднимается вверх и снимается со своего крепления

Когда все коммуникации демонтированы, корпус кондиционера лёгким движением поднимается вверх и снимается со своего крепления.

Когда внутренний блок снят, нужно скотчем или изолентой (более эффективный вариант) загерметизировать фреоновые трубы от попадания в них воды и пыли. Все кабеля и другие коммуникации следует надёжно зафиксировать, чтобы они не болтались при транспортировке.

Как работать манометрической станцией

Корпус станции представляет собой блок. На боковой его поверхности расположено два патрубка. От них идут две разных трубки.

Та, которая тонкая, обеспечивает передачу жидкого хладагента от конденсатора к испарителю.
Благодаря толстой трубке в блок конденсатора поступает газ-фреон.

На каждом штуцере имеется специальный клапан. Он нужен для того, чтобы перекрывать подачу фреона.

Заполнение конденсатора фреоном производится по стандартной системе.

Защитные крышки патрубков и ниппелей демонтируются.
Ниппель соединяется с коллектором.
Кондиционер включается и настраивается режим максимального охлаждения.
После этого следует выждать 4-5 минут и перекрывать клапан патрубка, который отвечает за подачу жидкого фреона. Данным действие прерывается подача хладагента в испаритель.
Контроль давления выполняется с помощью манометра.

Для последнего этапа работы с манометрической станцией обязательно нужен помощник. Дело в том, что как только на индикаторе будет показатель -1 Мпа, необходимо сразу же перекрыть газовый штуцер. Если промедлить, то насос компрессора начнет работать на холостых оборотах, а это негативно скажется на работоспособности всего кондиционера в целом.

Снимаем кондиционер своими руками

Необходимые инструменты

Перед демонтажем климатического оборудования нужно приготовить инструменты:

Набор шестигранных ключей;
Разводной ключ (альтернативный вариант – газовый ключ);
Комплект рожковых и торцевых ключей;
Отвёртка;
Манометр;
Труборез.

Помимо инструментов, понадобится материал, который послужит для создания заглушек.

Перечисленными предметами пользуются при демонтаже кондиционера в квартире, на балконе или даче. Но чтобы снять бытовую технику, прикреплённую к стене многоэтажного здания, потребуется найти оборудование для выполнения работ на большой высоте.

Внешний блок

Демонтаж кондиционера начинают со снятия внешнего модуля – компрессорно-конденсаторного блока:

Процесс требует осторожности

На торце внешнего блока с помощью разводного ключа открывают заглушки вентилей;
Применяя шестигранный ключ, завинчивают жидкостной кран;
На полминутки включают кондиционер, установив режим охлаждения (для перетекания фреона во внешний модуль). В тот момент, когда компрессор начнёт работать лишь на втягивание воздуха, к вентилю от газового трубопровода прикрепляют манометр. После этого ожидают обнуления значений и немедленно перекрывают вентиль обратного забора хладагента;
Отсоединяют кондиционер от электросети. После этого нужно убедиться в отсутствии тока – вставить индикаторную отвёртку в клемму с фазой;
С помощью трубореза режут магистраль фреона и закрывают оставшиеся от неё края изолентой, чтобы через них в конструкцию не попал мусор, и не просочилась влага;
Срезают соединительные трубки, отступив от штуцеров примерно 20 см;

Отсоединяют дренажный трубопровод и провода, которые связывают между собой блоки. Конец каждого провода, а также дренажную трубку, обматывают защитной материей;
Откручивают от кондиционера болтики и гайки, используя при этом торцевой (можно рожковый) ключ. Эту работу обязательно проделывают вдвоём;
Взяв торцевую головку, снимают защитную арматуру и кронштейны со стены на балконе или здании.

Снимать кондиционер с фасада здания нужно со страховкой

Демонтированный кондиционер убирают в надёжную коробку, накрывая его со всех сторон пенопластом и упаковочной плёнкой. Чтобы во время перевозки оборудования не случилось поломки, его нужно ставить в автомобиль только вертикально.

Как снять внутренний модуль?

Сняв со своего места наружный блок, переходят к демонтажу внутреннего модуля. Эта работа тоже проводится пошагово:

С каркаса кондиционера снимают защитное покрытие;
Откручивают крепёжные детали;
Отсоединяют климатическое оборудование от сети и убирают связующие элементы, то есть магистраль фреона, кабеля между блоками и дренажную трубку;

Процесс осуществляется при помощи отвёртки

Раскрывают защёлки креплений и вынимают блок из пластины;

Чтобы блок было легче снять со стены, его подпирают плоскогубцами

Края медных трубок фреона закрывают специальным материалом, действуя так же, как при запечатывании трубок внешнего модуля.

Модуль кондиционера, снятый со стены в комнате, нужно поставить в картонную коробку, подложив со всех сторон пенопласт. После этого оборудование надо покрыть мягкой пузырчатой плёнкой. К перевозке внутреннего блока особых требований нет.

Видео-подсказки

Естественно, чтобы снимать кондиционер, нужно иметь представление об устройстве конкретной модели климатического оборудования. Если браться за это дело «вслепую», можно наделать кучу ошибок и сломать кондиционер.

При переезде в новую квартиру или дом либо смене местоположения офиса возникает необходимость в проведении демонтажа кондиционера или сразу нескольких устройств. Нюансы этого вида работ во многом зависят от того, каков тип устройства.

Произвести демонтаж кондиционера оперативно и очень качественно способны подчас исключительно профессионалы, умудренные опытом работы в этой области. Однако их услуги достаточно дороги, поэтому нередко многие предпочитают провести демонтаж устройства самостоятельно. При этом возникает справедливый вопрос: как демонтировать кондиционер своими руками? Такое решение позволит неплохо сэкономить, но только, если делать все правильно.

Порядок демонтажа сплит-системы

Вакуумирование фреонового контура

На внешнем блоке кондиционера открутить все заглушки на двухходовом и трехходовом клапанах.
Подключить манометрический коллектор к заправочному штуцеру трехходового клапана (он обычно больше по размеру двухходового, а трубопровод толще). Необходимо помнить, в штуцере имеется ниппель, через который при подключении шланга может выходить газ и компрессорное масло.
Включить кондиционер в режим охлаждения.
Задать на пульте управления кондиционером минимальную температуру.
Перекрыть шестигранным ключом подходящего размера двухходовой клапан (меньший по размеру).
Контролировать по манометру уменьшение давления во фреоновом контуре.
При падении давления в газовом контуре ниже нуля (фреон полностью перекачен во внешний блок и в трубопроводах вакуум) перекрыть шестигранным ключом трехходовой клапан.
Как только трехходовой клапан будет полностью закрыт, необходимо сразу выключить кондиционер.
Закрутить на свои места все заглушки.

Демонтаж внешнего блока

После того, как в трубопроводах не осталось фреона можно приступать к демонтажу сплит-системы.

Открутить (если не предусматривается демонтаж трубопроводов) или перекусить бокорезами трубопроводы, отсоединив их таким образом от клапанов внешнего блока. При повторном монтаже сплит-системы, для качественной герметизации соединения трубопроводов с клапанами, потребуется заново вальцевать медные трубки. Поэтому для защиты медных трубопроводов и клапанов внешнего блока от попадания грязи и влаги целесообразней их перекусить и зачеканить.
Если гайки с трубопроводов просто откручивались, то на их место необходимо установить заглушки или защитить от попадания мусора и влаги в полости клапанов другим способом (изолентой).
Отсоединить провода от внешнего блока и при необходимости промаркировать.
Отсоединить наружный блок от кронштейна.
Снять наружный блок соблюдая правила техники безопасности (можно использовать веревку или фал).
Снять со стены кронштейны (при необходимости).
Упаковать наружный блок.

Демонтаж внутреннего блока

Демонтаж внутреннего блока необходимо выполнять аккуратно, чтобы не повредить корпус блока, и не деформировать трубки испарителя припаянные к теплообменнику в самом блоке.

Изучить по инструкции порядок расположения и конструкцию креплений и защелок внутреннего блока. Отщелкнуть нижние защелки корпуса блока от монтажной пластины. Если в конструкции корпуса внешнего блока не предусмотрена фиксация его в открытом положении, то зафиксировать его подручными средствами или обратиться к помощи товарища. Вскрыть термоизолятор трубопроводов внутреннего блока. Открутить или перекусить (отступив расстояние 5-7 см от гайки со стороны внешнего блока) бокорезами медные трубки фреонопровода

При откручивании гаек необходимо использовать два ключа и действовать осторожно, чтобы не деформировать трубки. Зачеканить обрезанные концы трубок или закрыть полости защитными заглушками

Отсоединить (или обрезать строительным ножом) дренажный патрубок. Необходимо иметь ввиду, что в трубке может находиться оставшаяся вода. Открыть крышку электрической магистрали внутреннего блока и отсоединить электрические провода (при необходимости подписать или пометить их). Снять внутренний блок с монтажной пластины. Обычно верхняя часть корпуса внутреннего блока висит на креплениях, расположенных в верхней части монтажной пластины и снять его просто. Снять монтажную пластину. Упаковать внутренний блок.

Обычно верхняя часть корпуса внутреннего блока висит на креплениях, расположенных в верхней части монтажной пластины и снять его просто. Снять монтажную пластину. Упаковать внутренний блок.

Демонтаж трубопроводов, дренажа и электрических коммуникаций

Если трубопроводы, дренажный шланг и электрическая магистраль наглухо замурованы в стену, то не остается ничего другого, как просто обрезать все коммуникации в местах их входа в помещение и выхода из него.

Если существует возможность их удаления не нарушая целостности, то необходимо вытянуть сначала наиболее поддающуюся часть трассы, а затем остальную. Перед извлечением трубопроводов необходимо снять гайки, обрезав трубку с использованием трубореза или бокорезов. Концы всех коммуникаций выпрямить и надежно замотать изолентой, чтобы ничего не мешало извлечению и не попала грязь и влага в полости.

После извлечения трассы необходимо аккуратно, чтобы не переломить и не деформировать медные трубки, смотать трубопровод, кабели, дренажный шланг и упаковать.

Теперь демонтаж сплит-системы можно считать выполненным полностью.

Демонтаж своими руками

Зная, как снять кондиционер самостоятельно, можно приступать к делу. Необходимо будет выполнить следующие шаги:

провести демонтаж наружного блока;
отсоединить и вынуть компрессор;
снять внутренний блок.

В инструкции, где рассказывается, как правильно демонтировать кондиционер, указывается необходимый инструмент. Состоит он из следующих вещей:

наборов откидных и рожковых ключей;
отвертки;
труборезов;
бокорезов;
тисков;
пассатижей.

Снятие наружного блока

Снятие кондиционера своими руками начинается с демонтажа наружного блока. Это делается в случае перестановки всего устройства на новое место. Если же производится ремонт оборудования, то внешний блок снимать не нужно.

Работы проводятся в следующем порядке:

Откручивается шланг манометра, по которому подается хладагент. На это место ставится заглушка.
Отворачиваются гайки, которыми медные трубки крепятся к штуцерам. Все они отгибаются в сторону. Используя изоляционную ленту, закрываются отверстия, чтобы в них не попала пыль и грязь.
Отсоединяется кабель. Для этого аппарат обесточивается, снимается над фреоновыми вентилями защитная крышка. Под ней располагаются клеммы. Прежде чем вынимать провода, на них следует наклеить скотч и подписать расположение. Затем они отключаются и убираются вместе с кабелем.
Внешний блок крепится к кронштейну четырьмя гайками. Их необходимо открутить. Корпус блока обвязывается веревкой и с помощью двух человек снимается.
После этого идет демонтаж кронштейна. Для этого откручиваются четыре анкерных болта. Предварительно внутрь помещения затягиваются все выровненные трубки.

Человеку, у которого есть опыт такой работы, не требуется откручивание медных трубок от штуцеров. Они просто откусываются у основания крепления. При этом концы пережимаются и автоматически герметизируются. Во время обратного монтажа идет их развальцовка и прижатие разведенного конца гайками.

Изъятие компрессора

В случае ремонта кондиционера после снятия блока, расположенного снаружи помещения, требуется отсоединить и вынуть компрессор. Делается это по следующей инструкции:

Со снятого блока снимается крышка.
Убираются от компрессора все трубки: всасывающая и нагнетающая.
Отключается электропроводка.
Дальше необходимо снять крепления, которые прихватывают конденсатор и вентили.
После снятия конденсатора появляется возможность изъятия компрессора.

Для дальнейшего его ремонта требуется слить масло. Если это поршневая модель, то оно убирается через патрубок. Сложнее обстоит дело со спиральными и роторными изделиями. У них в днище сверлится отверстие. При его изготовлении сверление ведется не на сквозную, чтобы внутрь не попала грязь. Оставляется незначительная перегородка, которая потом протыкается тонким штырем.

Со снятым компрессором появляется возможность ведения других ремонтных работ, поскольку открывается доступ до внутреннего пространства оборудования.

Отсоединение внутренней части

Согласно инструкции, чтобы снять внутренний блок кондиционера, нужно от него отсоединить кабель и трубки. Для этого необходимо добраться до ниши, где расположены все места скрутки трубопроводов.

Это делается двумя способами:

Нижняя часть блока крепится к монтажной пластине при помощи пластмассовых защелок. Они снимаются. После этого корпус откланяется от стены помещения, в зазор вставляется какой-нибудь предмет и жгут вынимается.
При отсутствии защелок демонтируются жалюзи, а затем лицевая панель.

Добравшись до жгута, на утеплителе делается небольшой разрез, чтобы появились гайки. Затем работа ведется в следующем порядке:

При помощи двух ключей осуществляется раскручивание гаек. Сгон трубы блока не вращается, а удерживается ключом.
Все отверстия заматываются изоляционной лентой, чтобы через них не попадала грязь.
Разъединяются выводящий и дренажный патрубки.
Откручивается проводка, которая находится под крышкой специального отсека.
Открутив все коммуникации, верхний блок снимается с монтажной пластины.
Сама пластина держится на дюбелях, которые тоже откручиваются.

Чтобы трубки и провода не болтались, они собираются и прикрепляются скотчем. К блоку крепится монтажная пластина.

Чем грозит неграмотный демонтаж

На первый взгляд сложно в этом ничего нет и, по мнению многих, стоит лишь открутить несколько болтов с гайками и устройство будет у вас в руках. Но это далеко не так. Кондиционер весьма сложное инженерное устройство, и чтобы работать с ним, необходимо знать его внутреннее устройство и принцип работы. Естественно, что лучше всего с подобной работой справится специалист, но не всегда есть такая возможность. Поэтому разберемся, как производится демонтаж кондиционера своими руками.

Самой главной и важной задачей будет снятие кондиционера со своего места с максимальной аккуратностью и осторожностью, чтобы не допустить вытекания фреона из охлаждающих трубок. Повторная заправка обойдется в немалую сумму. Кроме этого, при демонтировании кондиционера существует большая вероятность попадания атмосферного воздуха во внутренние конструкции, что может привести к окислению металлических частей и коррозии в дальнейшем

Кроме этого, при демонтировании кондиционера существует большая вероятность попадания атмосферного воздуха во внутренние конструкции, что может привести к окислению металлических частей и коррозии в дальнейшем

Долго такой климатический аппарат не прослужит уже

Разбираем наружный модуль

Отличие демонтажа простого оконного кондиционера от сплит-системы заключается в наборе необходимых мероприятий. Главное условие, которое должно быть соблюдено при демонтаже и последующей разборке наружного блока сплит-системы – сохранение хладагента (фреон, хладон).

Магистрали, по которым циркулирует хладагент, имеют разный диаметр – это обусловлено технологией охлаждения. По тонким трубопроводам циркулирует жидкий фреон, а трубопроводы с большим диаметром транспортируют фреон в газообразном состоянии. Перед тем, как производить разборку необходимо собрать весь хладагент в наружном модуле, а после отключить магистральные трубопроводы.

Перекачивание хладагента в наружный модуль осуществляется следующим образом:

Прибор включается в работу.
Завинчивается патрубок с фреоном в жидком состоянии, который соединяет внутренний и наружный блоки.

Перекачивание прибора произойдет самостоятельно при работающем приборе за 1-2 минуты. После перекачки прибор сразу же отключается.

Важно! Все мероприятия по демонтажу и разборке наружного блока лучше производить вдвоем – это исключает риск и позволяет быстро произвести все операции.

Последовательность демонтажа наружного блока:

Прибор отключается от сети, производится отсоединение электропроводки. Для того чтобы потом не перепутать клеммы, их необходимо пометить.
Также демонтируются медные трубопроводы – их можно выпрямить самостоятельно, при этом не забываем, что воздействие на магистрали не должно привести к механическим повреждениям.
Отсоединяются гайки крепежа, блок снимается с кронштейна. Выполнять данное мероприятие необходимо вдвоем. Затем нужно открутить гайки, которые держат наружный модуль.

Важно! После демонтажа наружный модуль должен оставаться в вертикальном положении, то есть в положении эксплуатации.

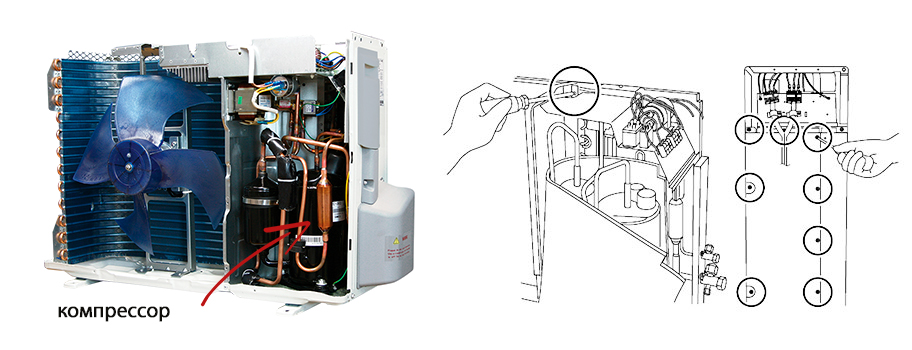

Демонтаж компрессора

Зачастую демонтаж наружного блока требуется для наладки неисправного компрессора. При этом нет необходимости в демонтаже и разборке наружного блока.

Правильный демонтаж компрессора осуществляется следующим образом:

Демонтируется крышка корпуса наружного блока.

Отсоединяются магистрали фреона.
Отсоединяется электропроводка.
Снимаются крепежи конденсаторы и вентилятора, после сами устройства демонтируются.
Снимаются крепежи компрессора и демонтируется само устройство в сборе.

Данная последовательность исключает возможный риск повреждения фреоновой трассы и позволяет получить быстрый доступ ко всем элементам корпуса наружного блока.

Разбираем внутренний блок

Для того чтобы демонтировать внутренний блок, необходимо расщелкнуть нижние клипсы – это мероприятие актуально практически для всех моделей. Клипсы в нижней части сплит-системы, как правило, обозначаются стрелками и невысокой шероховатостью в виде засечек.

Клипсы разделяются на следующие типы по месту установки и способу расщелкивания:

Монтаж сверху – клипсы расщелкиваются нажатием вверх. В этих случаях на клипсы нажимают вверх.
Монтаж снизу – клипсы расщелкиваются оттягиванием вниз.
Клипсы, закрытые декоративной панелью (крышкой). Производится демонтаж крышки и отжим креплений.

После того как внутренний модуль снят, — его разборка обойдется проще. Сначала прибор отключается от сети любым доступным и удобным способом. После открывается крышка корпуса, и вынимаются фильтра. Далее процедура разборки усложняется – необходимо снять наружный корпус:

В нижней части корпус крепиться саморезами, которые закрыты пластиковыми заглушками в тон корпусу. Заглушки снимаются, а саморезы выкручиваются.

Важно! Саморезы также могут быть вкручены в полости под фильтрами, которые уже извлечены. Их также необходимо выкрутить

Альтернативой саморезам могут служить защелки.

Далее необходимо высвободить защелки, которые расположены сверху на корпусе. Защелки обладают достаточной жесткостью, поэтому их отсоединение производится следующим образом: корпус слегка оттягивается на себя, а после вверх.
Отсоединяется электропроводка, при наличии.
Теперь необходимо приоткрыть жалюзи и демонтировать корпус движением на себя.

Далее производится демонтаж емкости под накопление конденсата (дренажного резервуара)

Очень важно подробно изучить данную конструкцию, чтобы в последствии произвести правильную сборку

Важно! Существуют модели кондиционеров, где резервуар под конденсат монолитен с устройством, — в этом случае произвести демонтаж лотка не получится.

Для отвода конденсата после демонтажа лотка необходимо подготовить тару, подойдет обычное пластиковое ведро. Сама емкость крепится на одном саморезе и нескольких клипсах, которые удаляются последовательно. Над лотком смонтирован электродвигатель движения шторок-жалюзи – он расключается и снимается с крепежа. Лоток необходимо отсоединить электродвигатель жалюзи. В самом конце удаляется отвод дренажной трубки.

Самой ответственной процедурой в контексте разборки внутреннего блока является демонтаж вентилятора (кулера).

Простой способ демонтажа

Наиболее простой способ съема вала заключается в его вытягивании влево, без демонтажа блока управления:

Радиатор слева откручивается и высвобождается от корпуса сплит-системы.
На 2-3 оборота отвинчиваются крепления вала справа.

Важно! Заводская затяжка может быть очень сильной, поэтому при отвинчивании следует соблюдать осторожность, чтобы не сломать саморезы и элементы вентилятора.

Вал извлекается снизу с соблюдением осторожности, чтобы не повредить элементы вентилятора. Винт необходимо придерживать с помощью отвертки, слегка подталкивая вал

При последующей установке вентилятора в посадочное место винт должен быть в соответствии с исходным положением, в противном случае вентилятор будет расцентрован или его лопасти начнут задевать корпус.

Сложный способ демонтажа

Данный вариант актуален, если вал необходимо демонтировать справа – при этом придется также демонтировать блок управления и электродвигатель вентилятора.

Демонтаж вентилятора:

Сначала извлекается блок управления – для этого отсоединяются все провода и датчики, а после извлекаются крепежные саморезы. Как правило, провода смонтированы через клеммные зажимы для упрощения их установки.
Электродвигатель освобождается от креплений, снимается кожух и вал.
При демонтаже необходимо плавно разогнуть медные трубопроводы радиатора, чтобы они не препятствовали прохождению конструкций вентилятора.
