Как подключить уличный датчик освещения для включения света

Как изготовить самостоятельно

При наличии навыков применения паяльника, можно сделать подобный сенсор самостоятельно. Для начала можно воспользоваться простой схемой.

Обозначение:

• PR1 — фоторезистор;
• R1 — переменный резистор на 10 кОм;
• vd1-защитный электрический диод;
• vt1,2 — npn транзисторы;
• К1 — конденсатор на 10 милифарад;
• к11 — переключатель.

На схеме транзисторы подключены как эмиттерный повторитель, который усиливает сигнал достаточно для управления реле. Диод предотвращает обратный ток.

Можно соединить ножки радиодеталей в определенном порядке или изготовить печатную плату. Чтобы убедится в функциональности прибора, проверить его с одной лампой. Резистор регулирует чувствительность. После его калибровки, можно впаять постоянный, что будет надежнее.

Устройство и принцип действия реле для автоматического включения света

Основным элементом устройств данного типа является фотореле, контакты которого замыкаются при снижении освещённости до определённого уровня и размыкаются, когда уровень естественного освещения достигнет заданных значений. Основные элементы и принцип работы фотореле приведены на следующем рисунке.

Принцип работы и устройство фотореле

Фотореле состоит из нескольких конструктивных элементов:

• корпус – в нём размещены все элементы прибора и предусмотрены крепёжные отверстия или иные конструктивные приспособления;
• фотоэлемент – светочувствительный датчик тока, который подаёт импульсы на включение и отключение цепей управления;
• электронный блок – в составе: модуль питания, устройство усиления сигнала и электромеханическое реле.

В моделях, предназначенных для коммутации нагрузки большой мощности, в состав электронного блока может входить повторитель контактов электромеханического реле. Для предотвращения ложных срабатываний в конструкции прибора может быть предусмотрена установка задержки времени на срабатывание, которое может вызываться светом автомобильных фар или иных источников света в тёмное время суток. В качестве фотоэлемента могут быть использованы различные электронные устройства, срабатывающие при попадании на них световых лучей: фототранзистор и фототиристор, фотосимистор или светодиод.

Датчики освещённости различаются по конструкции, функциональности и техническим характеристикам

Монтаж и подсоединение

Чтобы фотореле правильно работало, необходимо точно избрать место установки

Для этого важно соблюдать некоторые условия:

1. На элементы фотодатчика должен попадать солнечный свет.
2. В ночное время с датчиком не размещать работающие осветительные приборы.
3. Оградить фотоэлемент от попадания освещения фар проезжающих рядом машин.
4. Размещать сенсор на доступной высоте для периодического технического обслуживания.
5. Перед покупкой необходимо выбрать от чего будет запитано устройство: от сети 220 В или 12 В.
6. Так как реле будет работать под открытым небом, класс защиты лучше выбрать не ниже IP44. Но в любом случае, чем он выше, тем лучше работа прибора.
7. Необходимо соблюдать, определённые заводом-изготовителем, температурные диапазоны работы датчика.
8. Если планируется подключить не один, а несколько светильников, фотореле должно обладать запасом по мощности. Это поможет предотвратить перегрузки и поломки прибора.

Если собираетесь подключить датчик света своими руками, то нужно знать, что есть три проводка: фаза и ноль для включения реле, соединительная фаза для подключения светильника.

Провода соединяются в герметичной распределительной коробке уличного исполнения. Для одного светильника коробку разрешается устанавливать рядом с реле. Если светильников несколько подключение рекомендуется выполнить через пускатель.

В стандартном исполнении провода для включения имеют разную окраску: один — всегда красный. Два других — это синий и черный.

1. Красным подсоединяются или приборы освещения или детектор движения.
2. Синим — выполняется подключение к нулевой фазе.
3. Черным — подсоединяется фаза.

Если цвет проводков другой, рекомендуется внимательно изучить прилагаемую к датчику инструкцию по подключению.

Прибор управления светом придомовой области работает автоматически. Но есть кнопка переключения в ручной режим работы.

Пошаговая инструкция по монтажу

Сразу же хотелось бы немного отойти от темы и посоветовать Вам одновременно осуществлять подключение фотореле и датчика движения для освещения. В паре эти два устройства позволят включать светильник при наступлении темноты, только в том случае, если в зоне обнаружения появился человек. Если на участке никого не будет, то лампочки загораться не будут, что позволит значительно сэкономить электроэнергию.

Способ установки зависит от того, какой класс защиты и тип крепления сумеречного выключателя света Вы купили.

На сегодняшний день существуют различные варианты изготовления, а именно:

• с креплением на DIN-рейку, на стену либо на горизонтальную поверхность;
• уличный либо комнатный вариант использования (зависит от класса защиты IP);
• фотоэлемент встроенный либо внешний.

В инструкции мы предоставим для примера установку фотореле для уличного освещения с настенным креплением. Подключение осуществляется на стенде для удобства, тем более что это всего лишь пример.

Итак, для того, чтобы самому подключить фотореле к светильнику, Вы должны выполнить следующие пункты:

1. Отключаем электроэнергию на вводном щитке и проверяем наличие тока в распределительной коробке, от которой будем вести провод.
2. Протягиваем питающий провод к месту установки фотореле (рядом с осветительным прибором). Рекомендуем Вам для подключения сумеречного выключателя использовать трехжильный провод ПВС, который зарекомендовал себя как надежный и не слишком дорогой вариант проводника.
3. Зачищаем жилы от изоляции на 10-12 мм, чтобы подключить их в клеммы.
4. Создаем отверстия в корпусе под заведение жил для того, чтобы подключить фотореле к сети и светильнику.
5. Чтобы повысить герметичность корпуса, крепим в вырезанных отверстиях специальные резиновые уплотнители, защищающие от попадания пыли и влаги внутрь. Кстати, размещать сумеречный выключатель нужно таким образом, чтобы вводные отверстия были снизу, что предотвратит проникновение влаги под крышку.
6. Осуществляем подключение фотореле для уличного освещения согласно электрической схеме, которую мы предоставили выше. Как видно на фото, вводная фаза подключается к разъему L, а вводная нейтраль к N. Для заземления предназначена отдельная винтовая клемма с соответствующим обозначением.
7. Отрезаем нужную длину провода для подключения фотореле к лампочке (в реальности это может быть даже светодиодный прожектор). Зачищаем изоляцию также на 10-12 мм и подсоединяем к клеммам N’ и L’ соответственно. Второй конец проводника подводим к источнику света и присоединением к клеммам патрона. Если корпус светильника не проводит ток, заземление подключать не нужно.
8. Установка и подключение окончены, переходим к настройке фотореле своими руками. Тут ничего сложного нет, в комплекте присутствует специальный черный пакетик, который необходимо для того, чтобы сымитировать ночь. На корпусе датчика освещенности можно увидеть регулятор (подписан аббревиатурой LUX), который служит для выбора интенсивности освещения, при котором произойдет срабатывание реле. Если Вы желаете сэкономить электроэнергию, установите поворотный регулятор на минимум (о). В этом случае сигнал о включении будет подаваться при полной темноте на улице. Обычно регулятор находится рядом с винтовыми клеммами, немного левее и выше (как показано на фото).
9. Последний шаг подключения фотореле – крепление защитной крышки и включение электроэнергии на щите. Как только Вы это сделаете, можно переходить к тестированию устройства.

Вот и все, что хотелось рассказать Вам о том, как установить и подключить фотореле своими руками. Также рекомендуем Вам просмотреть наглядный видео урок, в котором подробно показывается вся сущность электромонтажа.

Инструкция по подсоединению фотореле фирмы Feron

Напоследок следует сказать о том, какие производители сумеречных выключателей являются наиболее качественными. На сегодняшний день рекомендуется отдавать предпочтение продукции от таких компаний, как Legrand (легранд), ABB, Schneider electric и IEK. Кстати, у последней фирмы есть довольно надежная модель – ФР-601, которая имеет множество положительных отзывов на форумах.

Похожие материалы:

• Схема подключения прожектора к фотореле и датчику движения
• Способы соединения проводов в распределительной коробке
• Как заменить электропроводку в квартире

Особенности монтажа и подключения

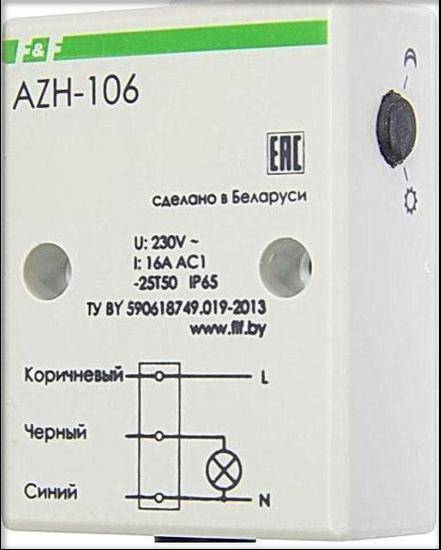

Преимущественно на устройстве имеется схема с цветовой маркировкой проводов, которые применяются для его подключения. Наиболее вероятно используется: коричневый цвет для фазы со щитка, синий для нуля, красный или чёрный на светильник.

Достаточно зачистить концы кабелей и подключить их в соответствии с предложенной схемой. При двух контактах подключается только фаза.

При подключении светильника используя пускатель, он подключается к фотодатчику вместо лампочки. Реле тогда замыкает пускатель, что позволяет минимизировать проходящий через датчик ток. Поэтому можно приобрести более дешёвый и мыло мощный прибор.

Сборка датчика освещённости

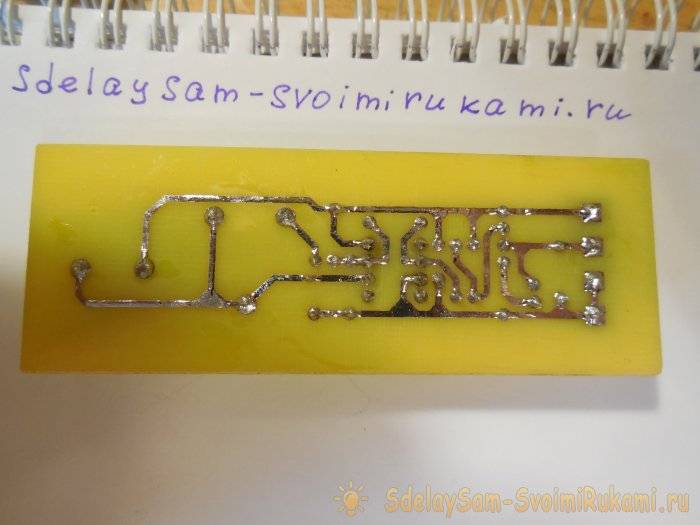

Итак, перейдём от слов к делу – в первую очередь нужно изготовить печатную плату. Для этого существует ЛУТ метод, которым я и пользуюсь. Файл с печатной платой к статье прилагается, отзеркаливать перед печатью не нужно.

Скачать плату:

Плата рассчитана на установку отечественного фоторезистора ФСД-1 и подстроечного резистора типа CA14NV. Несколько фотографий процесса:

Теперь можно впаивать детали. Сначала устанавливаются резисторы, диод, затем всё остальное.

В последнюю очередь впаиваются самые крупные детали – фотодиод и подстроечный резистор, провода для удобства можно вывести через клеммники. После завершения пайки обязательно нужно удалить с платы флюс, проверить правильность монтажа, прозвонить соседние дорожки на замыкание. Только после этого можно подавать на плату питание.

Установка и монтаж фотореле

В первую очередь надо определить место установки светочувствительного сенсора. Для этого надо соблюсти несколько несложных правил.

1. Нельзя устанавливать фотодатчик там, где на него может попасть свет от искусственных источников (лампы уличного освещения, фары проезжающих машин и т.д.). Это приведет к выключению фонарей. Худший вариант – когда фотосенсор засвечивается управляемой лампой. Получится схема с обратной связью: наступила темнота – включилось освещение — свет попал на фотореле — освещение отключилось, наступила темнота — .. и дальше по кругу. Ни о каком комфорте в этом случае говорить нельзя.
2. Не стоит устанавливать датчики в тени. В этом случае будет происходить раннее отключение и позднее включение.
3. Надо защищать линзу сенсора от пыли и грязи и устанавливать устройство так, чтобы загрязнение датчика было исключено. Если это невозможно, следует хотя бы регулярно очищать входную часть детектора. В противном случае чувствительность прибора снизится.
4. Если используется реле с выносным датчиком, не следует превышать максимальную дальность установки.

Монтаж электрических цепей надо вести кабелем с медными проводниками. Из соображений механической прочности для наружной проводки его сечение надо выбрать не менее 2,5 кв.мм. В 99+ процентах случаев такой кабель или провод пройдет по условиям максимальной нагрузки. Перед первым включением надо тщательно проверить правильность монтажа. После этого можно включать систему освещения и приступать к настройке.

https://youtube.com/watch?v=Z8fxovRI45o

Подключение и виды выходного сигнала

Здесь главная путаница. Иногда трудно понять, что такое Нормально Открытый (НО), а что такое Нормально Закрытый (НЗ) выход датчика. Те кто читал мои предыдущие статьи (ссылки в начале), тот прекрасно знает, что это. Но применительно к оптическим датчикам нелишне повториться.

Надо увязать три события:

1. попадание света нужной интенсивности,
2. включение индикатора активности
3. переключение выходного элемента (транзистор или реле)

Путаница возникает, когда под активностью (срабатыванием) понимают попадание света, либо попадание объекта. И что при этом происходит – зависит от переключателя Dark / Light и типа выхода – НО или НЗ.

По подключению датчиков статья у меня есть (ссылка в начале), вот ещё. Как правило, схема подключения приведена на корпусе:

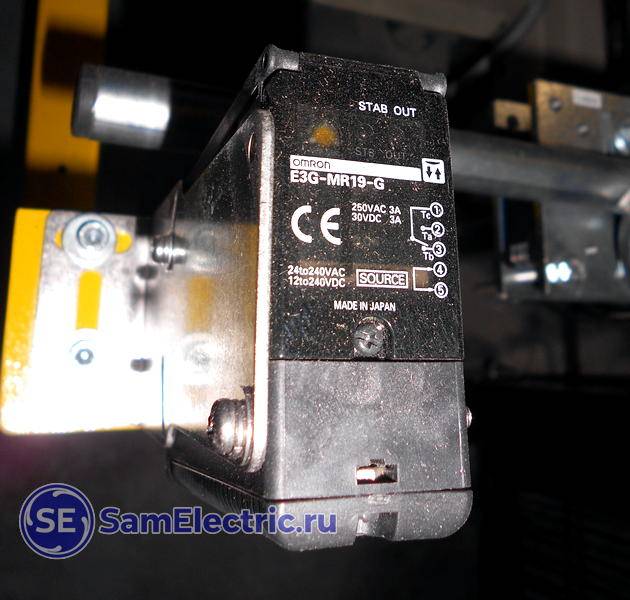

Схема подключения на корпусе датчика. Переключатели, регуляторы, индикаторы и клеммы – под герметичной полупрозрачной крышкой

В общем, нужно внимательно читать инструкцию, и всё проверять на практике.

Выбор оптимального места расположения датчика уличного освещения

Перед тем как подключить датчик света, необходимо определиться с местом его установки, учитывая при этом ряд важных моментов:

• если фотодатчик выносного типа, то его месторасположение должно быть в прямой досягаемости дневного света;
• источники искусственного освещения должны располагаться как можно дальше от датчика, главное, чтобы реле не реагировало на их включение или отключение;
• желательно максимально исключить попадание света от автомобильных фар.

Оптимальная высота установки фотореле – от 180 до 200 см, что обеспечит возможность регулировки параметров, стоя на земле, не используя табуретов и стремянок.

Выполнить вышеперечисленные требования помогут некоторые хитрости. Например, можно оградить фотодатчик от засветки фонарей, используя отрезок трубы большого диаметра из пластика черного цвета длиной 15-20 сантиметров. С этой целью необходимо подпилить трубу внизу под углом 40-30° от вертикальной стены таким образом, чтобы она смотрела вверх.

Место установки фотореле выбирается с учётом ряда правил

Если работа реле рассчитана на один фонарь, но большой мощности, то идеальным местом станет его размещение непосредственно позади плафона. Именно там случайный свет будет попадать меньше всего. Настроить работу датчика намного легче, если он расположен на восточной либо западной стороне здания. Главное условие при этом – отсутствие вблизи объектов с ярким светом. Поэтому в данном случае нужно выбирать ту сторону, где «засветка» максимально исключена.

Схема подключения датчика движения для освещения

Бытовые датчики движения для включения света представляют собой готовые блоки, которые достаточно просто подключить к сети и к нагрузке (обычно это лампа освещения), после чего они сразу начинают работать.

В комплекте всегда идет монтажная схема, в которой даже неподготовленному мастеру очень трудно сделать ошибку. После установки понадобится отрегулировать дальность срабатывания детектирования и время удержания сигнала, что легко сделать при помощи регуляторов, выведенных на заднюю или переднюю панель прибора.

Обычно датчик движения для включения света имеет три контакта: нулевой, вход и выход на лампу. Если нет возможности определить, какой из проводов нулевой, а какой фазовый – то ничего страшного не случится, если вы эти провода перепутаете. Работоспособность датчика от этого не изменится, но теоретически возрастает вероятность попадания фазы на металлические элементы (может вызвать ложное срабатывание).

Датчики движения могут полностью заменить электрический выключатель, однако чаще всего их подключают совместно. Существует три варианта подключения:

• без выключателя;
• выключатель принудительно включает свет;
• выключатель принудительно выключает свет.

Схемы подключения датчика движения

Рассмотрим схемы подробнее, перед тем как подключить датчик движения:

1. Если отсутствует ручной выключатель питания, то включение и выключение освещения полностью зависит от датчика движения (схема на рисунке 1). Такой вариант обычно применяется для освещения придомовой территории, площадки перед входной дверью, отдельных зон отдыха на дачном участке (подсветка бассейна, пруда, фонтана, беседки). При таком варианте датчик движения должен обладать еще и функцией «день-ночь». Тогда свет будет включаться от движения человека только после захода солнца или при недостаточном освещении контролируемой территории.
2. Принудительное включение света организовать очень просто: нужно соединить питание лампы в обход датчика движения (схема на рисунке 2). Принудительное включение удобно применять в рабочих комнатах или кабинетах. Человек, находящийся там, может читать книжку, писать или делать работу, стоя на одном месте, а свет не отключится в самый ненужный момент.
3. Вариант принудительного отключения света тоже несложно организовать. Выключатель просто ставится в цепи питания всей системы (схема на рисунке 3). Принудительное выключение больше подходит для жилых помещений. Нажав выключатель, владельцы могут не опасаться, что среди ночи датчик среагирует ярким светом на их движения во сне.

Устройство, внешний вид

Ниже на фото приведен внешний вид датчиков освещения LXP-02, LXP-03, описание по ходу.

Датчик LXP-01 имеет упрощенную конструкцию, без регулировки времени и с пониженной мощностью.

Датчик освещенности уличный LXP-02 – самый популярный. Внешний вид сбоку

Тот же датчик, фото со стороны выводов:

Датчик освещённости уличный LXP-02. 2 внешний вид внизу

Описание выходов датчика:

• Коричневый (может быть черным) провод – фаза (питание датчика)
• Синий (зеленый) – ноль
• Красный – подключение нагрузки (выходная фаза)

Снимаем белый колпак, видим печатную плату, на которой собрана схема датчика:

Датчик освещения LXP-02. 4 Печатная плата

В датчике используется реле DE3F-N-A на 24 VDC , с током контактов 10А. Этот ток определяет максимальную мощность нагрузки, которую может коммутировать этот датчик: 10х220 = 2,2кВт. Как и написано в инструкции к датчику. Но я бы не рискнул подключать такую нагрузку к этому датчику. По моему мнению, максимум, на что способно это реле – 1 кВт (4 Ампера). Всё, что мощнее, нужно подключать через промежуточный пускатель достаточной мощности.

Другой ракурс, фото платы:

Датчик освещённости уличный LXP-02. 5 Печатная плата

LXP-02. 6 Печатная плата, вид со стороны пайки

Видите дорожки, на которые нанесен слой припоя? Именно они чаще всего горят из-за перегруза, КЗ, неправильного подключения в системе освещения. Вместе с ремонтом этих дорожек, как правило, приходится менять и реле.

Теперь переходим к фотографиям датчика освещения LXP-03.

Датчик освещения LXP-03. 1

Согласно инструкции, этот датчик способен коммутировать токи 25А (220-240VAC). Смотрим на реле на плате. Ток реле 30А. То есть, производитель перестраховался. Я перестраховываюсь ещё больше, как и в случае с LXP-02. И ограничиваю ток через датчик на уровне 16А. В большинстве случаев для включения освещения хватает с головой.

Датчик освещения LXP-03. 2. другой ракурс

Принцип работы датчика движения

Датчики движения монтируются не только для освещения придомовой территории, но и внутри самого дома. Например, прибор, установленный на лестнице, включит светильники только тогда, когда это действительно необходимо – если по ней кто-то будет подниматься или спускаться.

Каждый датчик рассчитан на определенный сектор, находящийся в поле его «зрения». Принцип действия прост — если в этой области отмечается перемещение объектов, то замыкается цепь, подающая питание на осветительные приборы. Поэтому и эффективность работы системы определяется правильностью выбора места установки, то есть созданием необходимого в конкретных условиях «обзора» контролируемой области.

Каждый датчик движения обладает собственными характеристиками радиуса и угла сектора срабатывания

Осветительные приборы, подключенные к датчику, может включаться только на время движения объекта в секторе, или же с последующей задержкой выключения от нескольких секунд до 10÷15 минут. Этот параметр заранее устанавливается пользователем.

Основные технические характеристики

Существует несколько основных технико-эксплуатационных параметров, на которые следует обращать внимание при выборе датчика света. Первым является напряжение

Датчики могут подключаться к сети переменного тока 220 В или постоянного 12 В. Во втором случае устройства являются менее мощными, но безопасными, питание происходит за счет подключаемого аккумулятора или понижающего транзистора, преобразующего переменное электричество в постоянное.

Следующая важная характеристика – класс защиты от попадания пыли и влаги. Поскольку мы говорим об уличном освещении, то прибор должен иметь надежную защиту – не ниже IP44, что указывает на повышенную герметичность (исключается попадание частиц пыли более 1 мм и брызг воды). Можно выбирать датчики с большим классом защиты, но ниже – нельзя. В доме нужно устанавливать приборы классом защиты от IP23.

Рекомендуем ознакомиться с допустимыми нормами температуры при эксплуатации оборудования (режимом эксплуатации). Нужно делать ставку на такие модели, которые с легкостью перекроют средние показатели плюсовой и минусовой температуры в вашем регионе.

Нужно помнить о мощности фотореле – допустимом количестве подключаемых ламп в зависимости от суммарной мощности. Датчик движения может функционировать и при большей нагрузке, чем задано в технической документации, но все-таки лучшим вариантом станет приобретение устройства с определенным запасом мощности (приблизительно 20 %).

Помимо основных параметров, рекомендуется обращать внимание на ряд дополнительных. Многие устройства имеют свой порог чувствительности (срабатывания)

Например, при вероятности выпадения осадков (особенно снега) лучше всего понизить чувствительность оборудования, поскольку отраженный от снежинок свет может восприниматься изделием как рассвет. Это приведет к нежелательным включениям и отключениям устройства в течение коротких временных промежутков. Такое световое шоу будет лишним как на улице города, так и на придомовой территории.

Говоря о чувствительности, нужно искать параметры, определяющие верхнюю и нижнюю границу. Например, для одного датчика диапазон может составлять 5-100, для другого – 10-100 лк.

Самостоятельное создание фотореле

Энтузиасты радиолюбители могут попробовать сделать реле своими руками из доступных в продаже компонентов. Как уже говорилось, основным элементом системы является фотодатчик: это могут быть фотоэлементы, транзисторы, диоды и фоторезисторы.

Рассмотрим создание простого сумеречного переключателя на базе симистора.

Предлагаемая принципиальная схема простейшего фотореле содержит:

• симистор марки Quadrac Q60;
• фотоэлемент ФСК;
• опорный резистор, отмеченный как R1.

Если освещения нет, происходит открытие симисторного ключа и свет включается. При росте уровня освещенности напряжение смещается, а яркость подсоединенного светильника падает вплоть до отключения.

Усложним прибор, добавив релейный выход. Дополненная схема подключения фотореле:

В ней есть следующие компоненты:

• V1 — первый транзистор усиления сигнала. В составе последнего находятся резистор R1 и фоторезистор с меткой PR1;
• VT2 — второй транзистор контроля реле К1;
• VD1 — диод шунтирования напряжения. Он предохраняет транзисторы от бросков напряжения при отключении катушки.

При освещении PR1 в системе возникнет ток, достаточный для активации реле.

Приведенная схема очень проста и обеспечит лишь грубое срабатывание датчика. Но ее можно дополнять различными элементами, увеличивающими чувствительность и скорость работы, а также устанавливающими пороговые значения.

Возможные схемы подключения

Подключить датчик света к осветительной системе можно воспользовавшись подсказками, нанесенными на коробку или на само устройство. От корпуса может отходить 3 или 2 проводка — с заземлением и без. Схема, по которой подключается фотореле с заземлением представлена ниже:

Фазовый провод с маркировкой L обычно имеет красный цвет, нулевой с маркировкой N — синий, а заземляющий с маркировкой PE — зеленый.

В моделях с 2-мя выводами проводок заземления отсутствует. Они используются прежде всего в случаях с отдельно оборудованной системой заземления и подключаются еще проще — входной кабель вешается на клеммы L и N (фазой и нолем соответственно), а к выходу подключается только фазовый кабель. Ноль подается на прожектор через пускатель КМ в обход датчика:

Датчик освещения

Сумеречный выключатель, датчики освещения (освещенности) – это устройство для автоматического управления источниками искусственного (электрического) света. В зависимости от степени освещения окружающего пространства, датчик способен подавать сигнал для включения/выключения ламп, прожекторов, фонарей и других осветительных приборов. Правильно установленное и запрограммированное оборудование работает без участия человека. Иными словами, датчик света (сумеречное реле) представляет собой автоматический выключатель, который отслеживает и контролирует яркость освещения определенной территории или помещения. При возникновении сумерек он включит свет, а после восхода солнца – выключит. При использовании данного оборудования можно получить экономию электроэнергии до 10-15%.

Устройство, установка и принцип работы датчика освещения

Основная область применения датчиков освещенности – автоматическое управление светом. Их используют для автоматизации освещения в гаражах, подъездах жилых домов, на автодорогах, приусадебных территориях частных коттеджей и в других местах, где днем пространство освещается естественным светом, а при наступлении сумерек – электрическим.

Принцип работы датчиков освещенности заключается в отслеживании уровня светового излучения, попадающего в поле «видимости» прибора. Лучи света фокусируются с помощью фотоэлемента (светового реле) и направляются к детектору. Когда достигается определенный порог яркости (минимальный или максимальный), детектор создает напряжение, которое используется прибором в качестве сигнала для замыкания цепи и блокировки электрических устройств. Именно этот сигнал, получаемый в результате создаваемого напряжения, включает светильник при возникновении сумерек, а с наступлением рассвета – выключает его. С целью экономии в ночные часы возможно отключение датчика на определенное время.

Таким образом, любой датчик освещения (уличный, домашний) является фотодатчиком – первичным преобразователем, элементом регулирующего, сигнального, измерительного или управляющего устройства системы. Он преобразует отслеживаемую и контролируемую величину в сигнал, удобный для использования.

Требуемая освещенность, при которой срабатывает датчик света, составляет 5 – 50 люкс. Она может регулироваться в зависимости от места и условий установки.

Классификация оборудования

Датчики для автоматического включения освещение различаются по нескольким показателям:

• по размерам – бывают малогабаритными (встраиваются в осветительные приборы) и стандартными (устанавливаются самостоятельно);
• по способу управления – делятся на программируемые, автоматические, с функцией ночного энергосбережения, с возможностью принудительного отключения;
• по мощности нагрузки – до 1000, до 2000, 3000 Вт;
• по типу нагрузки – энергосберегающие, светодиодные, люминесцентные или лампы галогеновые 220В, накаливания 220В, галогеновые 12В с электронным трансформатором (либо с обмоточным трансформатором);
• по варианту исполнения – накладные (настенные), внутренней (встраиваются в электрощит на DIN-рейку) или наружной установки;

Датчики освещения могут быть влагостойкими, а также с выносным фотоэлементом.

В некоторых случаях для управления лампами также используется подключение датчика движения для освещения, который реагирует на присутствие человека.

В настоящее время распространены датчики освещенности таких марок, как CAREL, HAGER, ELTAKO, GIRA THERMOKON и других. Цена на датчик освещения зависит от типа, функций оборудования и производителя.
