Как работает объемный датчик и способы установки в помещении

На что обратить внимание при выборе?

Чтобы выбранная вами сигнализация в гараж исправно работала и полноценно выполняла свои функции, необходимо ориентироваться на следующие факторы:

1. Датчики задымления нецелесообразно устанавливать, если в гараже есть печка. В такой ситуации подойдёт дополнительный сенсор движения.
2. Сигнализация должна быть максимально простой в эксплуатации. Чем сложнее устройство в управлении, тем ниже надёжность его работы.
3. Беспроводные системы плохо работают при отрицательных температурах, даже если в паспорте указан диапазон до -10 градусов по Цельсию. Позаботьтесь об утеплении помещения, если выбираете такую модель.
4. Воздержитесь от установки сирены, если гараж находится на территории охраняемого кооператива. В таких условиях многократно увеличивается вероятность ложных тревог, которые будут способствовать напряжённым отношениям с соседями.
5. Выбранная вами модель должны быть рассчитана на работу с разными датчиками, даже если их нет в базовой комплектации.
6. Если, кроме автомобиля, в гараже хранятся драгоценности и иные ценные вещи, рекомендуется использовать системы, которые сразу подключаются к пульту охранной службы.
7. Электронный блок должен быть рассчитан на несколько вариантов передачи тревожного сигнала: интернет-канал, телефонная линия, GSM.
8. Если сигнализация рассчитана на отслеживание состояния технологических коммуникаций, её электронный блок должен поддерживать работу с функциональными датчиками, которые следят за повышением температуры, утечкой воды или газа.

Виды по принципу работы сенсорного элемента

Технические характеристики зависят от того на каких физических законах построено действие сенсорного элемента. Это определяет возможность использования датчика для охраны объекта, имеющего определенные специфические условия эксплуатации.

Акустические

Настраивается на уровень шума, выше которого срабатывает охранная сигнализация.

Если нарушитель проникает на охраняемую территорию через окно, датчик среагирует на звук разбитого стекла. Для уменьшения количества ложных срабатываний акустический сенсор оснащается фильтром для устранения «паразитных» шумов. Эффективная работа фильтра целиком зависит от качества настройки.

Микроволновые и ультразвуковые

Работа микроволновых и ультразвуковых объемников основана на эффекте Доплера, который утверждает, что длина волны изменяется при отражении от движущегося предмета.

В конструкции имеется передатчик (генератор), который вырабатывает высокочастотное или ультразвуковое излучение. При попадании на движущийся объект, отраженная от него волна меняет длину или частоту в большую или меньшую стороны (в зависимости от того приближается объект к устройству или удаляется). Возвращенная волна попадает на приемник, расположенный в одном корпусе с генератором, который фиксирует изменение параметров волны и подает тревожный сигнал.

На охраняемых микроволновыми датчиками объектах не должно создаваться помех, вызванных сторонними факторами в виде работающего электрооборудования или источников электромагнитного излучения. При наличии сторонних электромагнитных полей велик риск частых ложных срабатываний.

Ультразвуковые приборы оказывают негативное влияние на здоровье человека и животных. Их применение ограничивается складами, на которых присутствие людей сводится к минимуму.

Тепловые

Тепловой датчик настраивается на определенную температуру. Если в контролируемом помещении, она повышается выше установленной, он отправляет тревожный сигнал. Такие устройства эффективны в системах охранно-пожарной сигнализации, когда при возгорании температура в помещении быстро поднимается. Сенсорный элемент может быть в виде биметаллической пластины, терморезистора, спаянных легкоплавких материалов или изменяющего сопротивление при нагреве оптического волокна.

Инфракрасные

Инфракрасные объемные датчики движения охранной сигнализации наиболее часто применяются в системах охранной сигнализации. Как показывает практика они меньше всего подвержены ложным срабатываниям и надежно реагируют на движение посторонних объектов. В отличие от тепловых, которые реагируют на изменение температуры, инфракрасные датчики срабатывают при появлении источника тепла.

Температура человеческого тела отличается от температуры предметов находящихся в контролируемом помещении. Эта разница фиксируется инфракрасным датчиком и вырабатывается сигнал о появлении в сканируемой зоне постороннего объекта. Кроме функций охраны объекта, эти устройства используют в системе «умного дома». Освещение в помещении будет включаться только при присутствии в нем человека.

Конструкция инфракрасных датчиков отличается единообразием не зависимо от модификаций моделей. Устройство состоит из оптической системы, пироэлектрического преобразователя и блока управления сигналами.

• Оптика представлена линзой Френеля, которая дает возможность осуществлять контроль пространства как вкруговую, так и по лучу.
• Пирочувствительный элемент состоит из двух сенсоров. При равномерном тепловом фоне он молчит. При возникновении дисбаланса один сенсор срабатывает, а другой нет.
• Блок обработки сигналов позволяет надежно распознать нарушителя на фоне возникающих помех.

Эффективность работы инфракрасных датчиков объема зависит от правильного размещения их в помещении зоны ответственности и настройки чувствительного элемента. Ложные срабатывания могут происходить из-за присутствия посторонних источников тепла, например, батарей системы отопления помещения. Температура тела животных также вызывает ответную реакцию.

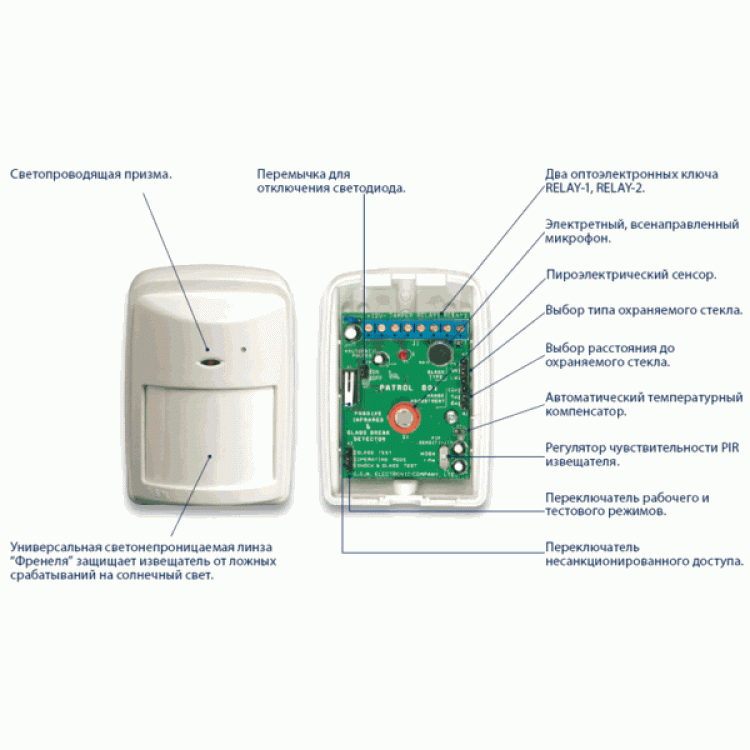

Комбинированные

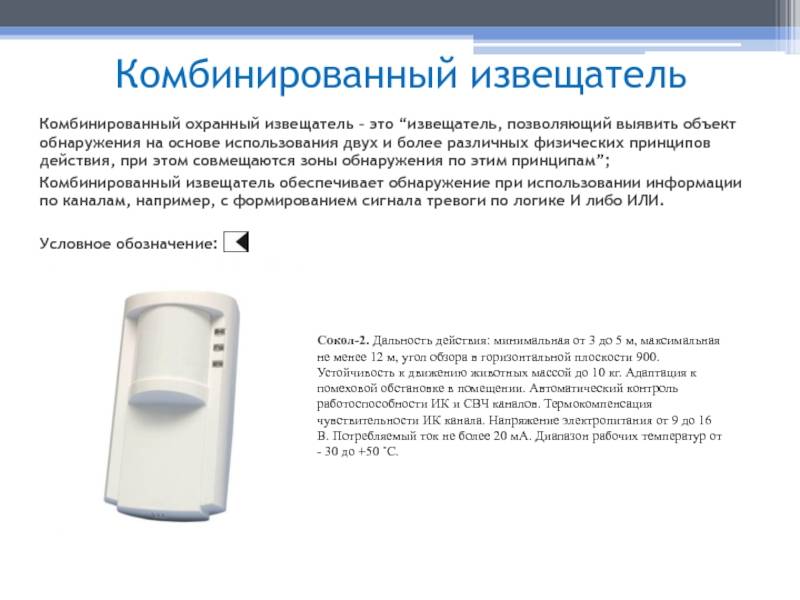

Работа комбинированных устройств основана на применении сразу нескольких видов технологий обнаружения. Датчик может состоять из двух параллельно работающих каналов. Один канал использует, например, инфракрасный метод обнаружения, а другой — микроволновый. Работа таких датчиков будет намного эффективней, когда недостатки одних будут заменяться достоинствами других.

Преимущества использования датчиков охранной сигнализации

Датчик может посылать сигнал о проникновении посторонних на смартфон К преимуществам датчиков охранной сигнализации относятся:

• Устойчивость к неблагоприятным условиям работы – корпус устройства имеет высокий уровень защиты от пыли, твёрдых частиц, влаги.
• Высокая чувствительность – при условии правильной настройки датчик охранной сигнализации быстро реагирует на движение и подаёт тревожный сигнал.
• Сложность поиска и демонтажа – скрытые датчики злоумышленнику сложно найти, а демонтировать его до срабатывания еще труднее.
• Некоторые модели датчиков объема могут работать от аккумулятора, поэтому необязательно проводить линию электросети для его установки.
• Возможность настройки чувствительности – изменение настроек позволяет исключить ложные срабатывания и отрегулировать диапазон чувствительности в зависимости от условий эксплуатации.

Отдельные недостатки у датчиков тоже присутствуют. Это в первую очередь высокая стоимость и необходимость тщательной регулировки.

Инфракрасные датчики движения

Суть функционирования инфракрасных извещателей заключается в фиксировании перемены показателей в ИК спектре. Тут можно выделить 2 категории: активные и пассивные сенсоры. Активные управляют создаваемыми ими  ИК лучами. В случае их пересечения злоумышленником срабатывает тревожный сигнал. По техническому составу они подразделяются на двух-блочные (приемник и излучатель) и одно-блочные. В последних луч возвращается обратно на извещатель, путем отражения от особого зеркала.

Пассивные устройства благодаря особой линзе, разделяющей охраняемую территорию на зоны, выявляют постепенные перемены инфракрасного фона в разных зонах. Это создается за счет движения в секторе выявления постороннего лица, которое забирает или выделяет тепловую энергию.

Разновидности

Разрабатываемые датчики объема Starline делятся на три основных подвида:

• Ультразвуковые;
• Микроволновые;
• Инфракрасные.

Первая разновидность по факту считается наименее эффективной, по этой причине небольшое количество владельцев транспортных средств пользуются ими. Для микроволновых моделей характерна недостаточная чувствительность к пыли и перемещению разнообразных насекомых. Инфракрасные являются последней разновидностью разработанных технологий в отрасли. Все датчики объема настраиваются на какой-то конкретный рабочий радиус. Для правильного восприятия потребуется грамотная установка. Датчики эффективно отслеживают любое проникновение злоумышленников в автомобильный салон. Даже когда жулики отключают датчики удара, не каждый учитывает возможность сработки второй системы автомобильной сигнализации.

Во время подключения улавливающих датчиков к сигнализации необходимо соблюдать технику безопасности

Важно обесточить помещение. Все инструменты, которые будут использоваться при подключении, должны иметь изолированные рукоятки

Для монтажа и подключения двигательных улавливателей потребуются:

• перфоратор или бур;
• отвертка с несколькими битами;
• съемник изоляции;
• специальный клеммник;
• наконечники для проводов;
• дюбеля и саморезы.

Перед монтажом нужно обязательно изучить инструкцию к прибору от производителя. Иногда рекомендованная схема подключения указывается на коробке или на обороте самого датчика. Если это возможно, лучше использовать схему, рекомендованную производителем.

После установки и подключения прибор необходимо настроить. На улавливателе движения зачастую имеется два регулятора (в некоторых моделях три и даже четыре), которые отвечают за чувствительность, время и освещенность:

1. Время (обозначается как «Time») регулирует период подачи питания на сигнализацию. Продолжительность подачи питания варьируется от 1 секунды до 10-и минут.
2. Чувствительность («Sens») позволяет предотвратить срабатывание детектора на домашних мелких и крупных животных. Прикрутив чувствительность, можно избежать ложных срабатываний.
3. Освещенность («Lux») позволяет подкорректировать процесс срабатывания улавливателя. Этот параметр важен при создании систем автоматического включения и выключения света.

После настройки датчик готов к эксплуатации. Если все этапы реализованы правильно, сигнализация будет работать долго и бесперебойно.

В ходе эксплуатации нужно следить за датчиком и периодически его обслуживать. Рекомендуется регулярно протирать оптику мягкой сухой салфеткой. Охранное оборудование крайне негативно относится к перепадам напряжения в электросети. Если такие перепады происходят регулярно, лучше установить дополнительные предохранители и стабилизаторы.

Дополнительные функции датчика

датчик можно настроить так, чтобы он не реагировал на домашних животных

Основная функция датчика – безопасность, когда при выполнении условий датчик замыкает цепь.

Дополнительные возможности:

• Защита животных. Домашние животные могут вызывать ложные срабатывания, особенно если они достаточно взрослые. Защищенные устройства не реагируют на животных.
• Отчет о проникновении. Датчик генерирует уведомление о тревожном событии, передавая статус по радиоканалу в систему охранной сигнализации GSM.
• Детектор открытия.
• Регулировка чувствительности.
• Обнаружение маскировки.
• Самодиагностика.
• Защита от помех.

Опции повышают стабильность и удобство использования оборудования.

Применение датчиков объема

В сигнализационных системах объемные детекторы могут использоваться как снаружи, так и внутри. Приборы имеют стандартные интерфейсы питания, рассчитанные на 9-15 вольт. Обладают гибкой регулировкой настроек. Все модели обладают собственными дополнениями в зависимости от специфики работы. Так наружные приборы чаще всего обладают антивандальную систему и водонепроницаемый корпус.

Такая высота необходима для лучше работы устройства, защиты от случайных повреждений, а также для формирования полноценной объемной зоны.

В силу того что каждый из типов детекторов имеет свои сильные и слабые стороны популярностью в современном мире стали пользоваться датчики комбинированные. Такие приборы имеют технологии двух или трех видов и это положительно сказывается на точности работы прибора, однако также влияет и на его цену.

Имея разные минусы и плюсы приборы, перекрывают недостатки друг друга, работая вместе. Все плюсы и минусы сводятся к одной непосредственной задаче обнаружение перемещений нарушителей, ни больше, ни меньше.

Приборы можно маскировать, как самостоятельно с соблюдением норм работы аппарата, так и благодаря заводскому дизайну. Множество приборов замаскированы изначально. Так уличные датчики могут выглядеть как фонарные столбы, светильники, горшки с цветами.

Схема работы пассивного датчика объема

Внутренние детекторы маскируются гораздо реже, но в этом нет такой необходимости. Эффективная работа устройств сопряжена с полным покрытием охраняемой территории, для этого, как правило, покупается целая сеть датчиков совместно создающих большую зону покрытия.

Цены на различные модели сенсоров сильно варьируются в соответствии со своими характеристиками и именем производителя. Однако гнаться за самыми дорогими моделями, смысла нет. Чаще всего для бытовой охраны подойдут самые стандартные датчики. Однако не стоит пренебрегать именем производителя. Лучше покупать устройства у проверенного производителя, нежели заказывать китайские поделки.

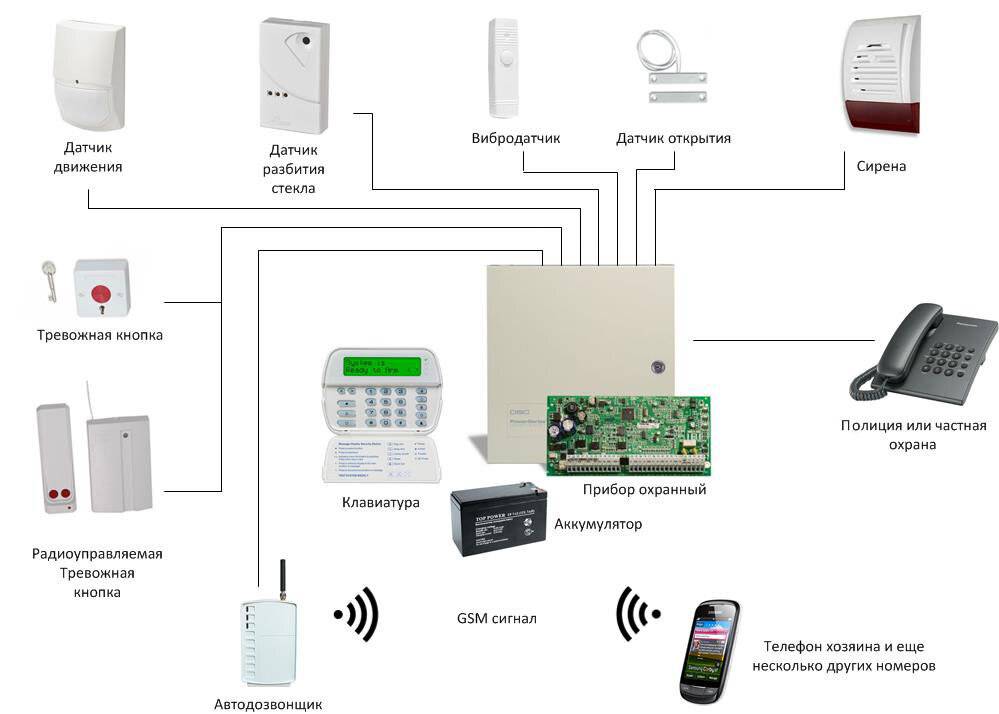

Устройство охранной сигнализации

Система охранной сигнализации является техническим средством охраны и схематично состоит из трех основных модулей:

1. датчики;
2. приемо-конрольный прибор ПКП;
3. исполнительные устройства.

Датчики (или извещатели), в зависимости от их типа, контролируют определенный параметр. Это может быть открытие двери или окна, движение в защищаемом помещении, разбитие стекла и другие параметры. Если происходит событие, которое контролирует датчик (например движение в помещении), он срабатывает, преобразовывает сигнал в понятную форму для передачи на приемно-контрольный прибор.

Приемно-контрольный прибор осуществляет слежение и контроль за всеми датчиками. В случае срабатывания датчика он обрабатывает полученный от него сигнал, и в соответствии с запрограммированной в его энергонезависимую память тактикой охраны, выдает сигнал на исполнительные устройства.

Исполнительные устройства активируются при приеме сигнала от приемно-конирольного прибора. Обычно сигнал от ПКП включает свето-звуковое устройство (сирену) и осуществляет дозвон с речевым сообщением на городской или мобильный телефоны.

Передача сигнала от ПКП может осуществляться по городской телефонной сети ГТС, по GSM, по Ethernet, по радиоканалу (когда выделяется определенная частота для передачи тревожного сигнала), либо через интернет.

Установка

Чтобы объемный датчик максимально соответствовал прямому назначению, исключал ложные срабатывания, оберегался от физического воздействия и влияния окружающей среды, при его установке необходимо придерживаться определенных правил.

Рекомендации по расположению датчика объема

При расположении датчиков объема следует учитывать его технические характеристики и соблюдать следующие условия:

• Жесткое крепление, не допускающее вибрацию и возможность срыва.
• Исключение попадания на сенсор прямых солнечных лучей.
• В контролируемой зоне не должно находиться обогревателей, кондиционеров и других приборов, влияющих на изменение окружающей температуры.
• При использовании в одном помещении нескольких датчиков объема СВЧ-типа, необходимо позаботиться о несоответствии их радиочастотных диапазонов. В противном случае возможны взаимные наводки и помехи, приводящие к некорректной работе системы и ложным срабатываниям.
• Установка оптических детекторов объема должна исключать направление сенсора в сторону окон, во избежание засветки фарами автомобилей или источниками уличного освещения.

Объемные детекторы движения могут крепиться на стены и потолок, выноситься при помощи кронштейнов или располагаться по углам. Потолочное расположение обеспечивает обзор 360⁰. Одной из наиболее эффективных схем считается «штора», когда детектор устанавливается на высоте двух метров непосредственно над входом.

Возможно ли установить дополнительные датчики своими руками?

Установка дополнительных сенсоров возможна только в том случае, если это поддерживает блок конкретной модели сигнализации. В таком случае, самостоятельно доукомплектовать охранную систему еще одним — не сложная задача. Как правило, под эти задачи в блоках управления сигнализацией находятся отдельные разъемы и схема для подключения. Если выбрать датчик от производителя вашей охранной системы, то его нужно будет просто подключить к такому разъему и установить, как написано в инструкции. После подключения программное обеспечение сигнализации самостоятельно определит его и выполнит соответствующие коррективы для его правильной работы. Вам останется только настроить его чувствительность.

В случае, если в вашем блоке нет расширяющих интерфейсов, либо вы отдаете предпочтение датчику стороннего производителя, то необходимо будет коммутировать провода блока и сенсора. Внимательно изучите схему подключения и распиновку на разъеме блока и сенсоре, а также убедитесь, что ваша модель сигнализации поддерживает подобную модернизацию. В противном случае вы рискуете вывести из строя всю систему.

ИНФРАКРАСНЫЕ ОБЪЕМНЫЕ ДАТЧИКИ

В первом случае принцип действия извещателя основан на фиксации изменений в контролируемом объеме распределения ИК лучей. При перемещении объекта, имеющего температуру отличную от фоновой детектор (пироэлектрический модуль) генерирует электрические импульсы.

После обработки с применением алгоритма, повышающего помехоустойчивость, прибор формирует тревожное извещение.

Максимальную чувствительность ИК датчик имеет в направлении перпендикулярном оптической оси прибора.

Инфракрасные объемные извещатели являются пассивными приборами – ничего не излучают, работают только “на прием”. Они не реагируют на движение за границами объема, ограниченного непроницаемыми для ИК лучей материалами.

То что происходит за пределами комнаты на состояние таких средств сигнализации не влияет. Но засветка сквозь окна мощным источником света может вызвать ложное срабатывание охранной сигнализации, использующей датчики этого типа.

Дальность действия объемного извещателя указывается в паспорте. Как правило, она составляет 6-10 метров, причем вдоль оси прибора. На боковых границах зоны обнаружение это значение в 1,5-2 раза меньше. Такие приборы активно используются в системах охранной сигнализации:

• частных домов;
• дач;
• квартир.

Особенности

Применять подобные устройства для охранной сигнализации начали уже довольно давно. Но само их название не слишком правильно. Никакой объем этот прибор, конечно, не измеряет. Тем более не поддерживается контроль изменения объема. В действительности имеется в виду, что область обнаружения каких-либо объектов и по вертикали, и по горизонтали составляет 90 градусов.

Потому и получается, что охватывается объем различных помещений (если только хватает дальности действия). Контролируемые предметы не должны передвигаться. Если они все же меняют местоположение, система поднимает тревогу.

Монтажные работы

Установка уличных и домашних датчиков объема в любом случае производится только на жестких конструктивных элементах здания. Заранее проверяют, чтобы исключалась малейшая вибрация. Из-за нее неизбежно будут появляться ложные срабатывания. По понятным причинам, в доме область прямой видимости не должна включать окна. Инфракрасные приборы, смотрящие в окно, могут страдать от внешних засветок. Дополнительно следует указать, что зона охвата инфракрасных датчиков не должна включать:

• обогревателей;
• кондиционирующего оборудования;
• вентиляторов;
• другого оборудования, влияющего на ход воздушных потоков.

Обычно инфракрасные оповещатели (за редким исключением) конструируются в расчете на противодействие саботажу. Для этой цели система отслеживает пространство под собой. Потому целесообразно выбирать схемы подключения, предусматривающие монтаж датчика над дверным проемом. Тогда защищается и внутренний объем помещения, и вход. Рекомендуется еще ставить датчики в углах, направляя оптические оси по диагонали

Внимание надо обращать и на высоту крепления. Она должна быть такой, чтобы:

• максимально защитить помещение;
• свести к минимуму число «мертвых зон»;
• обойтись наименьшим количеством датчиков;
• не создавать неудобств.

В пределах одного помещения допускается установка только аппаратов с различными частотными характеристиками. Подключить датчики объема можно и своими руками, но при этом учитывают нюансы их устройства.

Проводные системы в обычном режиме имеют замкнутые контакты (в состоянии тревоги цепь размыкается). Беспроводные комплексы оснащаются адресными датчиками, а все сигналы переводятся в цифровую форму. Поэтому возникает необходимость:

• закрепить за извещателем индивидуальный номер;
• зафиксировать его в настройках системы под этим номером;
• задать через центральное управляющее устройство основные параметры и стандартные режимы.

Дополнительные функции

Датчики объема обычно ассоциируются с действием сторожевых сигнализаций. Однако они могут использоваться и в других целях — к примеру, для освещения или видеонаблюдения. Принципы подключения в этих случаях отличаются мало, потому что физические аспекты работы сохраняются без изменений. Если датчик объема используют в системе видеонаблюдения, он позволяет активировать записи. Такие комбинации полезны тем, что съемка ведется только при необходимости.

В результате уменьшается необходимая емкость носителя информации. Повышается автономность системы видеонаблюдения. В некоторых светильниках для включения света тоже используются датчики объема. Но существуют и схемы, в которых такие датчики вынесены наружу. Все зависит от технической целесообразности. Дополнив систему освещения сигнальным устройством, можно:

• сберечь электроэнергию;
• упростить повседневную жизнь;
• ускорить монтаж электропроводки (вплоть до отказа от ручных выключателей).

Описание и назначение

Герконом является устройство электромеханического типа, которое размыкает или замыкает электрические контакты. Это происходит за счёт магнитно-контактного поля, которое генерирует электромагнит. Это может делать и постоянный магнит.

Геркон переводится как герметичный контакт. Это обуславливается его конструкцией. Его составляющие — ферромагнитными пластинами, которые запаяны в капсулу из стекла. Она заполняется инертным газом, вместе с двумя контактами выхода.

В колбе может содержаться иссушенный воздух, азот и любой другой инертный газ. Кроме этого, его могут откачать, чтобы создать вакуум. Это делают, чтобы повысить уровень коммутируемого напряжения.

Датчики из геркона применяются в разных системах и устройствах:

• Бытовые счетчики.
• Клавиатуры в оборудовании промышленного назначения и синтезаторах. Возникновение искры с них исключено. Именно поэтому их широко используют при производстве взрывоопасных вещей (где есть пыльные испарения или горючие).
• Оборудование для медицинских учреждений.
• Системы, которые охраняют и контролируют положение, работающее по автоматическому принципу.
• Телекоммуникационные системы.

Стоит отметить, что распространены герконовые реле, которые состоят из проволочной обмотки и контактного датчика. У такой системы отмечают значимые преимущества: устойчивость к влаге, простое использование, нет деталей, которые двигаются.

С помощью герконов защищаются электроустановки от перегрузок.

Обзор лучших производителей

Какой фирмы устройства лучше, сколько они стоят, какую модель лучше купить? На рынке можно встретить большое количество датчиков движения для сигнализации от самых разнообразных производителей. Среди покупателей большой популярностью пользуются недорогие, бюджетные модели, которые можно купить на сайте и AliExpress из Китая или заказать онлайн а отечественных площадках. Самыми популярными производителями датчиков движения, которые встречаются на отечественном рынке, являются:

1. Hager. Устройства, выпускаемые под этой маркой, обладают самым хорошим уровнем качества и доступной ценой. Оснащаются специальной функцией сумеречного выключателя, благодаря чему их можно настроить на разный режим работы (срабатывание днем либо в ночное время суток).
2. Theben. Модели, выпускаемые под этой серией, оснащаются качественным надежным механизмом, а также выделяются современным дизайном. Обладают хорошим функционалом и приемлемой стоимостью.
3. Schneider Electric. Популярный во всем мире французский производитель электротехнического оборудования. Занимается выпуском электроустановочных и кабеленесущих изделий.
