Как сделать датчик движения в домашних условиях

Схема датчика движения дд 008

Теория и практика. Кейсы, схемы, примеры и технические решения, обзоры интересных электротехнических новинок. Уроки, книги, видео. Профессиональное обучение и развитие. Сайт для электриков и домашних мастеров, а также для всех, кто интересуется электротехникой, электроникой и автоматикой.

Выполнить подключение датчика движения на практике отказывается не сложнее, чем подключить самый обыкновенный выключатель. И в том, и в другом случае элемент либо замыкает, либо же размыкает электрическую цепь, поэтому схема подключения датчика движения ничем не отличается от подключения через выключатель. В случае необходимости постоянной работы светильника при условии полного отсутствия какого-либо перемещения, в состав схемы может быть включен выключатель путем параллельного его подключения к датчику движения.

Виды и классификация

По принципу действия датчики движения заводского изготовления делятся на три типа:

1. ультразвуковые;
2. радиочастотные;
3. инфракрасные.

Ультразвуковые (УЗ)

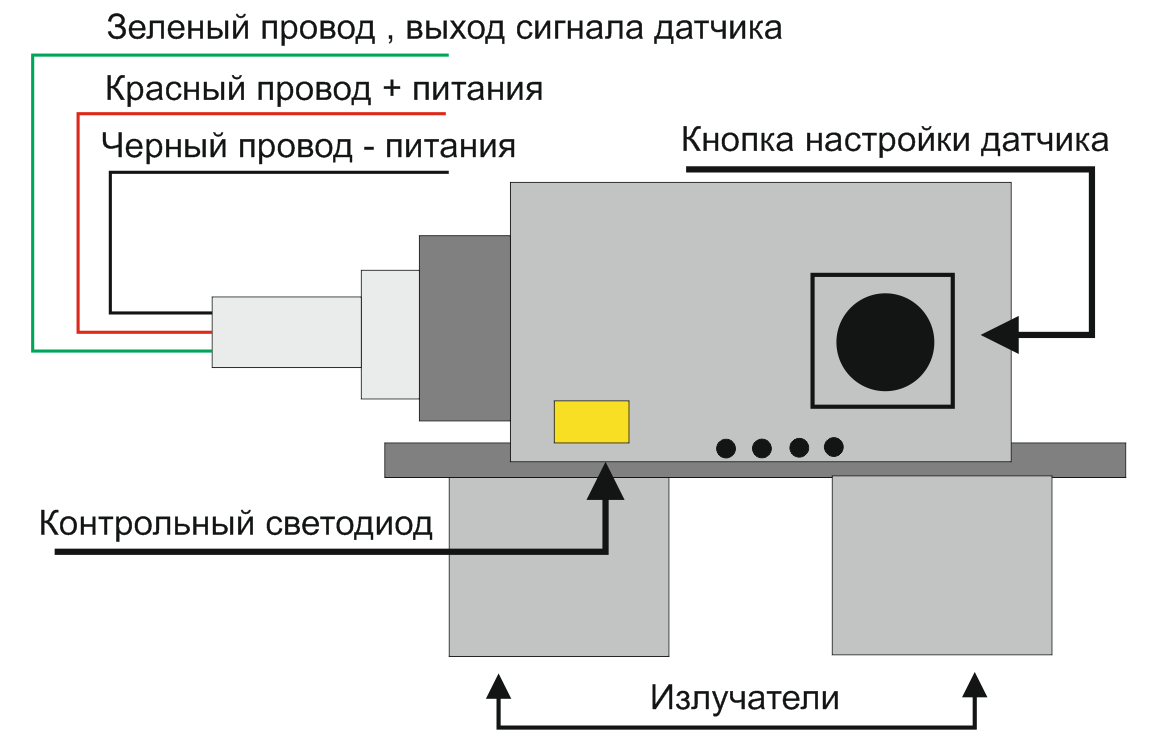

Рабочая область сенсора состоит из двух частей:

1. излучатель ультразвука;
2. анализатор отраженного сигнала (приемник).

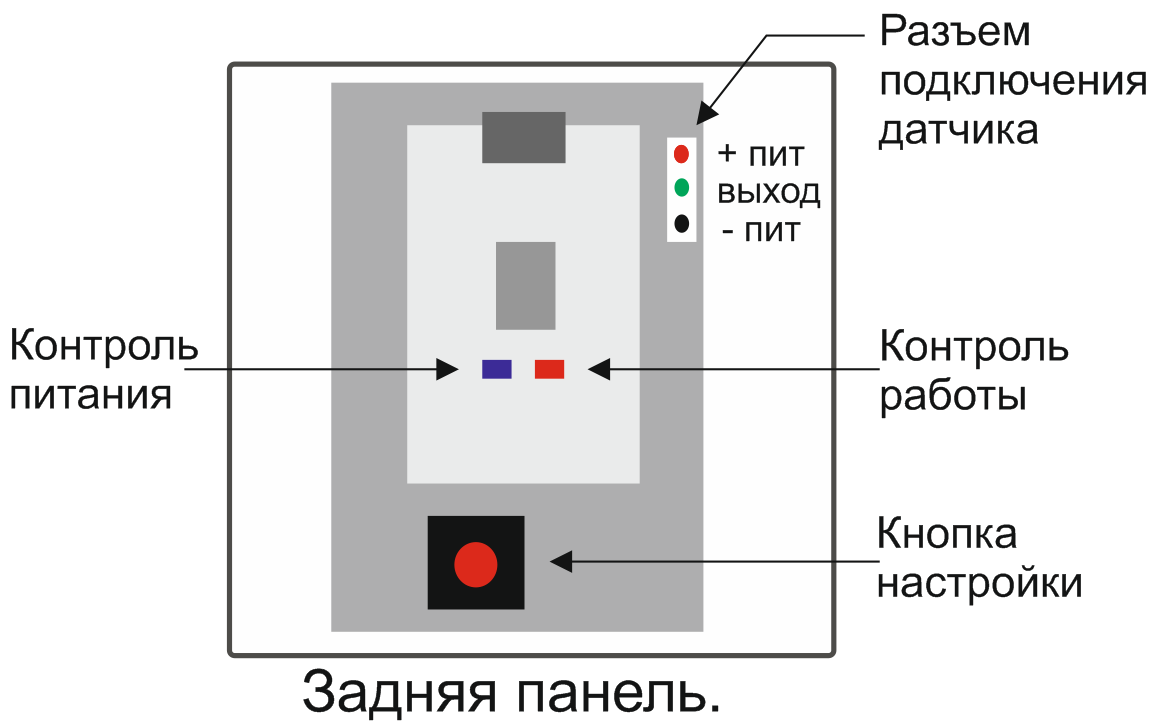

При появлении в поле зрения датчика движущегося объекта, в отраженном сигнале появятся изменения. Анализатор зарегистрирует их и подаст сигнал на полупроводниковый переключатель или реле, вызывающий замыкание цепи.

Достоинства УЗ-сенсора:

• дешево стоит;
• атмосферные факторы не влияют на работу;
• «видит» объекты из любого материала.

Недостатки:

• дальнодействие ограничено;
• не реагирует на плавное движение;
• вызывает дискомфорт у животных (они чувствительны к УЗ).

Радиочастотные (РЧ)

Принцип тот же, только вместо УЗ излучаются радиоволны.

Достоинства:

• компактность;
• значительная дальность действия;
• способность фиксировать движущиеся объекты, расположенные за стеклом или тонкой непрозрачной перегородкой;
• высокая точность.

Недостатки:

• стоят дорого;
• сверхчувствительны, потому иногда случаются ложные срабатывания;
• при значительной мощности оказывают негативное воздействие на людей и животных, находящихся в поле зрения сенсора длительное время.

Инфракрасные (ИК)

Ничего не источают, а только улавливают инфракрасное излучение, определяя таким образом температуру объектов. При появлении в поле зрения объекта с заданной температурой (обычно настраивается на 36,6 градусов) срабатывают, замыкая цепь светильника.

Достоинства:

• не оказывают вредного воздействия на людей и животных;
• легко поддаются настройке;
• имеют доступную стоимость.

Недостатки:

• диапазон рабочих температур ограничен;
• не «видят» сквозь материалы, не пропускающие ИК-излучение;
• реагируют на нагревательные приборы.

Датчики УЗ и РЧ называют активными, ИК — пассивными. Последние еще называют пиромодулями — от англ. PIR, означающей Passive Infra-Red (пассивный инфракрасный).

Классификация по назначению

По назначению сенсоры движения делятся на:

1. внутренние (комнатные);
2. наружные (уличные).

Вторые отличаются устойчивостью к экстремальным температурам и значительным радиусом действия — 500 м и более.

Разновидности самодельных датчиков

Самодельные датчики движения работают на иных принципах:

• герконовый. Геркон — сокращенное словосочетание «герметичный контакт». Это капсула с двумя контактами из ферромагнитной стали, чувствительные к магнитному полю. При поднесении к геркону магнита контакты в нем замыкаются, при удалении — размыкаются. Такие датчики движения устанавливают на дверях и окнах: геркон крепится к косяку, магнит — к створке. При открывании створки магнит отводится от геркона, контакты в нем размыкаются и подается питание на светильник или какое-то сигнальное устройство. Конечно, данный прибор не является датчиком движения в полном смысле этого слова. Это, скорее, датчик открывания двери;

• световой. Датчик состоит из двух частей: источника света и фотоэлемента-транзистора. При пересечении движущимся объектом линии, между ними свет перестает поступать на фотоэлемент-транзистор, что приводит к замыканию цепи лампы;
• микроволновый. Когда человек приближается к работающему радиоприемнику, тот реагирует – в воспроизведении появляются помехи. На этом явлении основано действие данного сенсора. Он состоит из двух основных частей антенны и генератора микроволн.

Далее будет рассмотрен процесс изготовления светового датчика движения.

Схема подключения светильника с датчиком движения

Перед установкой была выполнена электропроводка для установки светильника с датчиком движения — выведен питающий кабель постоянно находящийся под напряжением.

Такая схема подключения возможна благодаря тому, что ВЧ-датчик движения, установленный в светильнике, выполняет функцию выключателя. Это одно из самых важных преимуществ светильников со встроенными датчиками движения, ведь для их работы не требуется реализации сложных схем, достаточно лишь подвести питающий кабель.

Вообще, все возможные схемы подключения, рекомендуемые для обычного датчика движения, возможно реализовать и для такого светильника, с основными из них мы вас уже знакомили в статье «Схема подключения датчика движения».

Приступаем к установке светильника с датчиком движения:

Установка светильника с датчиком движения

1. Подготавливаем светильник к установке. В отверстия для вводных кабелей устанавливаем специальные резиновые уплотнители из комплекта поставки.

2. Отключаем подачу электрического тока в месте установки. Для этого выключаем в распределительном щите автоматический выключатель, отвечающий за эту группу освещения. Если автоматы не подписаны, отключайте все по очереди и проверяйте напряжение на фазном проводе идущем к бра (обычно белый или коричневый), определить наличие напряжения можно с помощью индикаторной отвертки. Ни в коем случае не начинайте установку не отключив электричество!

3. Протягиваем вводной питающий кабель через резиновый уплотнитель в светильник и укорачиваем его до длины, достаточной для подключения проводов к клеммам светильника.

4. Фиксируем корпус светильника с датчиком движения на стене, через три крепежных отверстия, как показано на изображении ниже. Выбор крепежа необходимо делать учитывая тип поверхности, на которую производится установка, в нашем случае идеально подошли саморезы из комплекта поставки.

5. Подготавливаем питающий кабель. Снимаем с него оплетку. Для работы светильника достаточно лишь два провода – фазы и ноля, заземление здесь не требуется, так как корпус выполнен из диэлектрического материала, не пропускающего электрический ток.

6. Снимаем изоляцию с концов проводов, примерно н а 5 — 7мм.

7. Подключаем провода, п омещаем их в соответствующие клеммы светильника и фиксируем с помощью отвертки.

Белый — ФАЗНЫЙ провод — в клемму с маркировкой L .

Белый с синей полосой – НОЛЬ – в клемму с маркировкой N .

Как определить какой из проводов фаза, ноль, а какой заземление самостоятельно, вам поможет наша подробная инструкция — ЗДЕСЬ.

Остается не занятой одна клемма светильника (закрытая заглушкой), с маркировкой L со штрихом. Это управляющая клемма, через нее можно подавать питание на другое оборудование, будь то другие светильники группы (могут быть без встроенного датчика движения), вытяжные вентиляторы и т.п. Единственное ограничение — это потребляемая мощность этих устройств, она должна быть не более 100 Вт.

Принцип работы будет следующий — при обнаружении движения, в зоне охвата встроенного ультразвукового датчика, светильник загорится и подаст напряжение на клемму L со штрихом, после чего все устройства, подключенные к ней, так же включатся. Это очень удобная функция, она позволяет значительно расширить область применения светильников с датчиками движения в быту и на производстве.

8. Устанавливаем лампу в патрон светильника. В нашем случае была выбрана светодиодная (LED) лампа мощностью 13 Вт, теплого свечения, с требуемым для светильника типом цоколя e27.

9. Устанавливаем плафон . У данного светильника, плафон просто накручивается на корпус, при этом для полной фиксации, плафон достаточно повернуть всего на четверть оборота.

На этом установка завершена, включаем подачу электрического тока в распределительном щите и тестируем светильник с ВЧ датчиком движения.

Если все сделано правильно, светильник сразу загорится и если не обнаружит движения в зоне охвата, через некоторое время выключится. Изменить заводские настройки светильника со встроенным датчиком движения вы сможете следующим образом:

Этапы сборки прибора

Микроволновый

Для контроля открытых пространств и контроля наличия объектов в нужной зоне, существует емкостное реле. Принцип действия данного устройства заключается в измерении величины поглощения радиоволн. Каждый наблюдал или был участником этого эффекта, когда, приближаясь к работающему радиоприемнику, частота на которой он работает, сбивалась и появлялись помехи.

Поговорим о том, как сделать датчик движения микроволнового типа. Сердцем данного детектора является радио микроволновой генератор и специальная антенна.На данной принципиальной схеме представлен простой способ сделать микроволновый датчик движения. Транзистор VT1 является высокочастотным генератором и по совместительству радио приемником.

Ниже предоставлена действенная схема реле присутствия на доступных компонентах, которая поможет собрать детектор движения своими руками или просто пригодится для ознакомления с устройством.

Тепловой

Тепловой ДД (PIR) самый распространенный сенсорный аппарат в хозяйственном секторе. Это объясняется дешевыми комплектующими, простой схемой сборки, отсутствием дополнительных сложных настроек, широким температурным диапазоном работы.

Готовый аппарат можно купить в любом магазине электротоваров. Часто этим сенсором снабжаются светильники, устройства сигнализации и прочие контроллеры. Однако сейчас мы расскажем, как сделать тепловой датчик движения в домашних условиях. Простая схема для повторения выглядит следующим образом:Специальный тепловой датчик В1 и фото элемент VD1 составляют автоматизированный комплекс управления освещением.

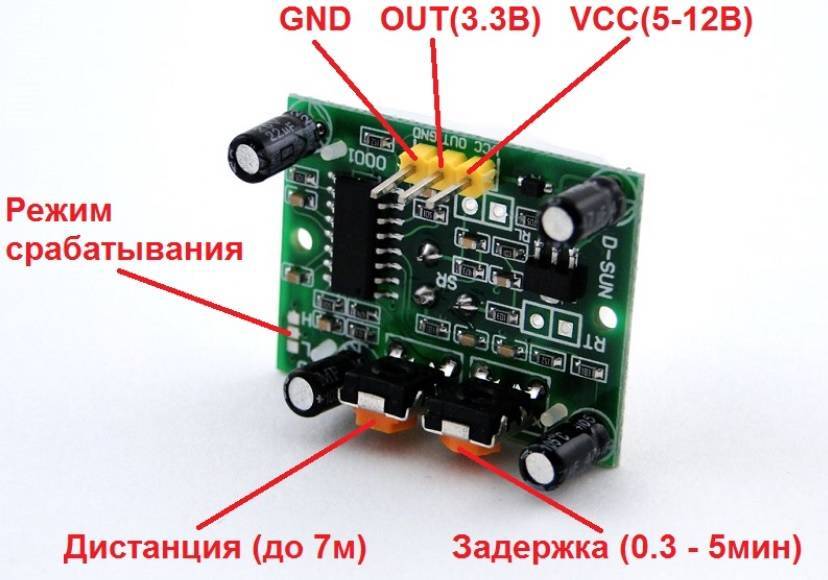

На каждой плате распаян разъем из трех штырьков, VCC 5 вольт, GND -5 вольт, OUT выход на детекторе и IN вход на плате реле. Для того, чтобы сделать устройство своими руками, необходимо с источника питания подать на платы 5 Вольт (плюс и минус), например, от зарядки для телефонов, а out и in соединить вместе.

Теперь вы знаете, как сделать датчик движения своими руками. Надеемся, предоставленные схемы и видео помогли вам в сборке самодельного сенсора!

Датчик движения собирается в несколько приемов:

1. от блока питания отрезается разъем. Далее мультиметром определяется жила с плюсовым зарядом;
2. из перечисленных выше компонентов делают фотоприемник, соединяя их в схему.

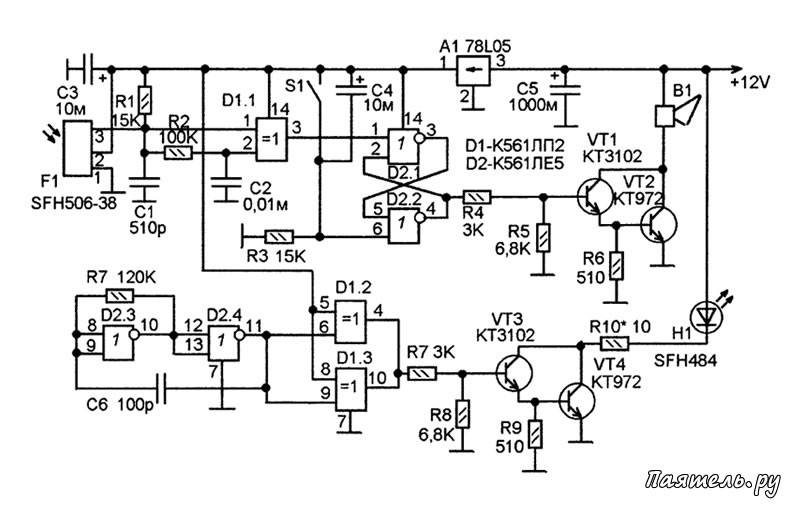

Схема фотоприемника

Затем подключают лазерную указку к блоку питания:

• припаивают к блоку два дополнительных провода;
• протыкают шурупом водопроводную прокладку и помещают данную конструкцию в лазерную указку шляпкой вперед, так чтобы та уперлась в пружинный контакт.

В предложенной схеме 1 на резистор R1 возлагаются функции коллектора и нагрузки. Настройка рабочей точки осуществляется с его помощью. Оптимальное сопротивление определяют методом подбора.

Для точной настройки значений включения и отключения микроволнового датчика (схема 2) требуется компаратор. Его роль играет тиристор VS1. Он находится под управлением силового реле напряжением 12 В.

Для примера можно использовать алгоритм действий при выборе типового пироэлектрического модуля HC-SR501. Первым переменным резистором настраивают чувствительность. Кроме дистанции (до 7 м), этим параметром можно ограничить размер детектируемых объектов. Вторым регулятором устанавливают необходимое время для задержки управляющего выходного импульса. Положением перемычки устанавливают режим:

• H (по умолчанию) – отсчет времени начинается от момента обнаружения движения;
• L – определение движения обнуляет таймер.

Элементы настройки

Нюансы размещения: как подключить инфракрасный датчик движения правильно

При установке датчика движения, для его корректной работы следует соблюдать правила размещения прибора в пространстве. Современные устройства с ИК-детекторами имеют защиту от случайной сработки при попадании на них солнечных лучей. Тем не менее, устанавливать в ярко освещаемых солнцем местах не рекомендуется. То же относится и местам, близко расположенным к ярким осветительным приборам, излучающим тепло.

Перед тем, как подключить датчик, нужно определиться с его углом обзора, чтобы в помещении оставалось как можно меньше слепых зон. Для большего охвата устройства лучше монтировать ближе к потолку, с небольшим наклоном вниз.

Если в квартире у вас имеются животные, следует приобретать прибор с функцией «размер движущегося объекта». Выставив нужный показатель, можно избежать ложной сработки, когда в поле зрения детектора будет попадать разгуливающий домашний питомец.

Условия для установки

Прежде чем создавать собственный датчик движения, необходимо определиться с рядом важных условий. Последние влияют на параметры будущего устройства. К числу таких условий относится:

1. Выбор места установки. От этого параметра зависит конструкция датчика. В частности, если он используется на улице, то необходимо сделать для него влагостойкий корпус. Место установки также определяет уровень мощности, которым должен обладать сенсор.
2. Наличие преград. Люстры, деревья и другие объекты мешают прохождению сигнала.

Важно отметить, что инфракрасные сенсоры не срабатывают, если в зоне их «видимости» располагается стекло

Достоинства и недостатки

Достоинствами ИК датчиков движения Ардуино принято считать:

• высокая чувствительность сенсоров;
• простота, отсутствие сложных соединений;
• способность регистрировать незначительные тепловые колебания;
• компактность, малый размер платы и линзы. Даже самые крупные модели не занимают много места;
• обширный модельный ряд, множество вариантов конструкции и функциональных возможностей;
• сравнительно низкая стоимость, доступность для всех пользователей.

Существуют и недостатки:

• для работы требуется программа — скетч. Ее загружают в Ардуино, который не может работать сам по себе. Написать скетч самостоятельно может только программист;
• собственная память процессора мала и не вмещает сложные программы;
• несмотря на высокую чувствительность сенсоров, быстродействие устройств сравнительно мало;
• работе устройства мешают помехи, дающие множество ложных срабатываний.

Все проблемы решаются использованием более современных моделей и сложных программ. Постоянно выходят новые версии микропроцессоров, способных работать стабильнее и точнее.

Устройство, виды и особенности датчиков движения

Существуют и широко применяются следующие типы датчиков движения:

1. Радиоволновые;
2. Ультразвуковые;
3. Инфракрасные;
4. Гибридные.

Радиоволновые или СВЧ датчики работают на доплеровском эффекте. Основными элементами такого датчика являются излучатель СВЧ сигнала и приёмник отражённого сигнала. Если в поле излучения перемещается какой-либо объект, то частота отражённого сигнала меняется. Электронная схема обрабатывает разницу между прямым и отражённым сигналом и переключает реле, которое может включить сирену или подать сигнал тревоги. Радиоволновые датчики движения отличаются высокой чувствительностью, но стоят достаточно дорого. В детских и лечебных учреждениях микроволновые датчики не применяются из-за СВЧ излучения, несмотря на то, что уровень его минимален и абсолютно безвреден. Из-за высокой чувствительности радиоволновые датчики подвержены ложным срабатываниям.

Ультразвуковые датчики так же используют эффект Доплера, только вместо колебаний высокой частоты в таких системах применяется ультразвук. Эти устройства нашли применение в системах парковки «Парктроник», а в быту применяются достаточно редко. Частоту 25-60 КГц хорошо слышат кошки и собаки, поэтому применение таких датчиков вызывает у них сильный стресс. Кроме того, ультразвуковые датчики имеют небольшой радиус действия и их можно обмануть если передвигаться медленно.

В охранной сигнализации и системах автоматического управления освещением чаще всего применяются инфракрасные объёмные датчики движения. Тепловое (инфракрасное) излучение объекта, который проходит в зоне захвата датчика, через линзу Френеля попадает на ИК-сенсор, после чего на выходе электронной схемы формируется сигнал тревоги (происходит разрыв цепи).

Устройство ИК датчика движения

Вследствие невысокой стоимости такие устройства широко применяются для автоматического управления освещением, например, в подъезде, когда при появлении человека освещение включается на 1-3 минуты, а затем выключается. Для управления светом на стоянке или придомовой территории используются уличные датчики движения.

Гибридные или комбинированные датчики движения представляют собой два датчика разной конструкции, размещённые в одном корпусе и подключаемые к различным входам прибора охранной сигнализации. Обычно в одном корпусе объединяют инфракрасный и радиоволновой датчики движения. Применение таких устройств повышает надёжность охранной системы. Они могут использоваться в банках, депозитариях и денежных хранилищах. Схема включения датчика движения для сигнализации позволяет подавать тревожный сигнал и управлять работой сирены или прожектора. Датчики движения могут иметь следующие основные характеристики:

• Чувствительность;
• Наличие антисаботажной зоны;
• Объём зоны захвата по горизонтали и вертикали;
• Напряжение питания.

Датчики движения с постоянной чувствительностью не рекомендуется применять в квартирах, где имеются домашние животные, иначе, при отсутствии хозяев, на каждый проход кошки будет включаться сигнал тревоги. Величину порога срабатывания можно регулировать, в зависимости от конструкции, плавно или специальными перемычками на плате. Так же существуют модели датчиков, которые не реагируют на животных.

Антисаботажная зона – это дополнительная зона захвата направленная от датчика вертикально вниз и блокирующая попытку вывести прибор из строя. В паспорте указывается угол обзора датчика в градусах и размеры зоны гарантированного срабатывания. Все датчики независимо от конструкции подключаются к типовым устройствам, поэтому схема подключения датчика движения всегда одинакова, а их напряжение питания обычно равно 12V. На корпусе, обычно, установлен светодиод, индицирующий режим ожидания или срабатывания.

Сферы применения

Оборудование применяется во многих областях, а не только для охранных систем. Универсальный прибор надежен и позволяет во многом сэкономить на других, ранее распространенных деталях, выполняющих аналогичные функции.

Жилые помещения

Основная сфера применения — система умный дом. Датчик присутствия позволяет оптимизировать расход электроэнергии. Когда она не нужна, то свет отключается.

Охранные системы

Охранный прибор убережет дом от взлома. Он мгновенно перейдет в активный режим, если появится активность, пусть даже минимальная.

Робототехника

Эта область не так распространена в бытовом плане. Но планируется постепенно внедрять в оборот роботизированную технику, которая будет работать на основе сверхчувствительного оборудования.

Разнообразные производственные процессы

Системы под контролером можно оптимизировать многие производственные процессы. Уже сейчас их можно встретить на административных и офисных сооружениях в крупных городах, на детских садиках и институтах, в гостиницах и спортивных площадках.

Контроль расхода электрической энергии

Простейшие датчики, которые некоторые радиолюбители, которые даже изготавливают дома, способны контролировать расход энергии, то есть отключать ее, если в помещении никого нет.

Разновидности датчиков движения

Основной принцип работы прибора – использование волн разного диапазона для получения информации о контролируемом объеме (пространстве). При этом по типу волн различают датчики:

• фотоэлектрические (световые, оптические);
• инфракрасные (невидимый для человека спектр светового излучения);
• ультразвуковые;
• микроволновые;
• томографические (на основе радиоволн).

Кроме того, выделяют датчики активные и пассивные. Первые излучают волны в пространство и анализируют «ответ», то есть изменения в отраженном излучении. Вторые только анализируют поступающее из внешней среды излучение. Комбинированные модели одной частью излучают, другой – анализируют волны.

Важно: использование ультразвуковых датчиков в местах постоянного проживания людей, нахождения домашних или диких животных нецелесообразно. Животные слышат ультразвук, люди иногда способны его воспринимать

Поэтому постоянно излучаемые сигналы приводят к беспокойству домашних питомцев или недомоганию у людей.

Поскольку около 50% используемых в быту и неспецифических системах слежения датчиков являются инфракрасными, в основном в статье будут рассматриваться именно эти приборы

Ячеистая структура на видимой части датчика – это система из нескольких (нескольких десятков) линз Френеля. Каждая из линз фокусирует падающие на нее инфракрасные лучи и проецирует их на чувствительный элемент. Если в «зоне ответственности» никого нет, уровень излучения примерно равен для всех линз. При появлении в зоне «теплого» объекта уровень излучения увеличивается на некоторых линзах. По этим данным система определяет наличие движения в определенной части помещения.

Интересно, что в зависимости от настройки и уровня теплового воздействия инфракрасный датчик движения может включать освещение или подавать сигнал тревоги.

Надежность срабатывания прибора зависит в том числе от угла охвата («зоны чувствительности) и правильности настройки.

Показанный на схеме детектор является пассивным, то есть только приемником.

Изготовление и настройка микроволнового датчика

Принципиальная схема микроволнового датчика движения Для изготовления микроволнового датчика потребуется опыт работы с генераторными устройствами высоких частот. За основу взята любительская схема транзисторного генератора на полевой структуре. Приемник выполнен по трансформаторной избирательной схеме с ключевым каскадом на транзисторе КТ315, нагруженным на детекторный диод.

Система работает так:

1. B отсутствие движущегося объекта амплитуды сигналов генератора и приемника примерно равны и взаимно компенсируются.
2. По этой причине на входе ключа и детектора напряжение равно нулю и подключенное к выходу реле не срабатывает.
3. При появлении в зоне чувствительности человека баланс сигналов нарушается и как следствие на выходе схемы появляется напряжение.
4. Оно подается на обмотку реле, при срабатывании которого 220 Вольт через его контакты поступают на светильник.

Производители

Theben AG

Немецкая компания существует с 1921 года. Поставляет высококачественные датчики, которые вписываются в интерьер любого помещения. Занимается разработкой инновационных продуктов.

OMRON

Это крупная японская корпорация, извечный мировой производитель электроники. Компании равняются на этого лидера в производстве средств автоматизации.

PD 360/8 Basic

Современный датчик присутствия с полным охватом территории (360 градусов). Он монтируется легко на потолок и стал поистине универсальным.

ESYLUX

Фирма занимается прямыми поставками осветительного оборудования и датчиков. Специализируется на изготовлении универсальных и практичных приборов, которые будут удобны любому россиянину вне зависимости от его финансового состояния.

Назначение датчика движения

Датчик движения – это электронное устройство, реагирующее на движение в определенной зоне. Результатом реакции может быть включение любого электрического устройства, света, звука или автоматическая передача тревожного сигнала. Назначением бытовых ИК датчиков, о которых рассказывается в данной статье, является контроль освещения в требуемой зоне.

Проектор с датчиком движения для освещения дачи

Автоматическое включение и отключение света способствует экономии электроэнергии и позволяет избавиться от ненужного расхода по вине забывчивости владельцев жилья, или бегающих из одного помещения в другое маленьких детей. Кроме того, датчик позволяет избавиться от проблем поиска выключателя в темной комнате, или вообще убрать его со стены.

Еще раз о схемах

Итак, наиболее популярную схему датчика движения приведу ещё раз:

Схема датчика движения 3

Эту схему прислал мой постоянный читатель Александр из г. Королев в декабре 2019 г., за что ему ещё раз большое спасибо. На эту схему я буду опираться по тексту статьи, поскольку она наиболее типичная. Не должно сбивать с толку, что схема в нашем примере будет разбросана по двум платам – слаботочной и силовой.

Теперь публикую фото плат датчика движения, которые прислал другой мой читатель – Ренат.

Плата слаботочная датчика движения

Плата питания (силовая) датчика движения

Вот наша с Ренатом переписка:

Ренат: Здравствуйте! По схеме и описанию у меня такой же датчик, модели точно не знаю, попросили посмотреть «перестал работать». Остановился на плате питания. Проверил все элементы, после диодного моста +24В выходит, стабилитрон +8В выдает, отпаял вторую часть схемы (плату, где ИК приемник, микросхема и т.п.). И вот, не могу понять почему реле срабатывает, когда подаю напряжение?

Я: Стоит интегральный стабилизатор (КРЕН) типа 7808, на выходе 8В? Надо всё подключить, и тогда проверять. Когда на вход ключевого транзистора ничего не подано, он может вести себя непредсказуемо. Проверьте силовой транзистор, реле, регулировочные элементы, пайку. Лезть глубже — надо разбираться со схемой — операционники, датчики, и т.д.

Ренат: Здравствуйте Александр! Интегральный стабилизатор не стоит. Подключил, всё по прежнему (реле сработано, на датчик не реагирует, от регулировки сенсора, времени и режима «день»/»ночь», тоже ничего не меняется.

Ренат проделал своими руками большую работу, и я попробую помочь ему в этой статье.

С чего начать ремонт

Данные мои рассуждения и методики относятся не только к конкретному датчику движения, но и к многим электронным устройствам. Например, к датчику освещения, схема которого гораздо проще, но принцип тот же.

1. Проверяем правильность подключения. На данном этапе надо выяснить, как перестало работать устройство, при каких обстоятельствах. Варианты (мозговой штурм): скачок света, выключали электричество, работа строителей, к соседям приходил электрик, какой-то запах, дети крутили, ударили, погрызла собака, соседи затопили, вчера был ветер, иногда плохо срабатывал, и т.д. На этом этапе уже можно выявить направление, в котором двигаться дальше.

(adsbygoogle = window.adsbygoogle || []).push({});

Надо проверить правильность подключения, убедиться, что на датчик приходит положенное питание, и если есть индикаторы, то они должны гореть. Некоторые. Иногда. Далее смоделировать ситуацию, при которой он должен срабатывать.

2. Правильность регулировок. Возможно, неправильно установлены регуляторы, и достаточно правильно настроить датчик. Для этого необходимо поставить регуляторы в положения, в которых его включение наиболее вероятно: Уровень освещенности поставить в положение, при котором датчик будет срабатывать и днём, и ночью. Чувствительность установить максимальную. Время работы установить минимальное. В любом случае, стоит покрутить регуляторы, и проанализировать, как ведёт себя датчик, и реагирует вообще.

Как работает ДД — принцип работы. 3 вида датчиков.

3 вида датчиков движения

Активные ДД работают по принципу радара – посылают какой-либо вид излучения и улавливают отраженный сигнал. В зависимости от типа излучения датчики бывают:

• Ультразвуковые, когда используется звук, неслышимый человеком
• Микроволновые, работающие на радиочастотах
• Инфракрасные, с невидимым световым излучения

Известно, что все объекты испускают инфракрасное излучение. Поэтому достаточно использовать только принимающий элемент, чувствительный к такому излучению.

ОПРЕДЕЛЕНИЕ. PIR – пироэлектрический инфракрасный датчик, реагирующий на изменение температуры объектов с помощью двух чувствительных к тепловому излучению сенсоров.

Как работает PIR — принцип работы. Устройство 2-х  датчиков — движения и присутствия.

PIR датчик состоит из двух сенсорных пластин. На них с помощью линз проецируется инфракрасное излучение окружающего пространства. Если перед сенсором нет посторонних предметов, температура с двух сторон одинаковая. При появлении объекта с отличающейся температурой, на сенсорах появляется разница значений, служащая сигналом к срабатыванию устройства. Датчики движения имеют обычно несколько десятков линз для повышения чувствительности. Они имеют узнаваемую фасеточную (фото 1) форму. Если количество линз увеличить еще больше – до нескольких сотен – то получится датчик присутствия, чувствительный к незначительному движению.

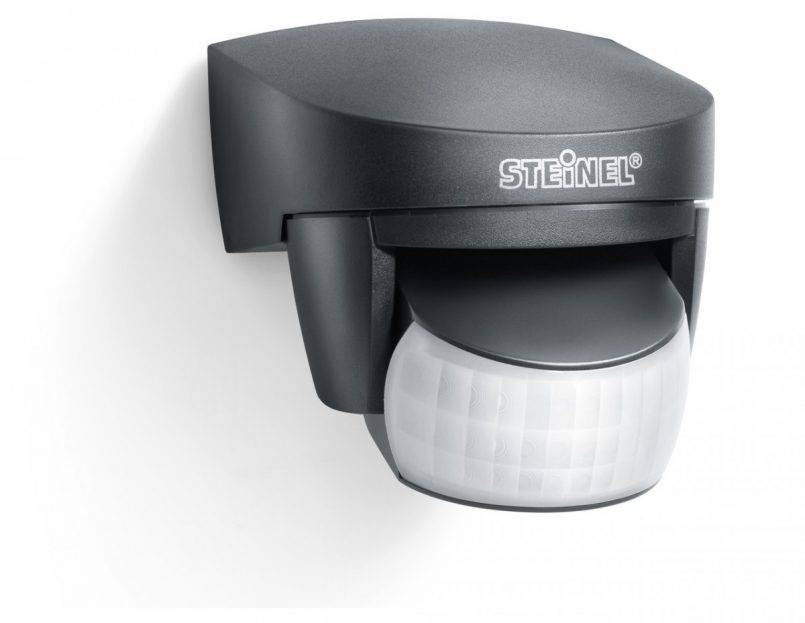

Фото 1. Чувствительный элемент с фасеточной линзой.

Параметры настройки

Самое главное, что необходимо осуществить в первую очередь — это скорректировать зону видимости прибора движения. В современных моделях они выделены специальными элементами.

Проводя настройку данного параметра, стоит направить угол установки так, чтобы лучи были попадали на зону обнаружения.

Настроить чувствительность датчика можно с помощью специального регулятора он находится на корпусе и оформлен в виде панели от минимального до максимального значения.

Настройка данного параметра является наиболее сложной, поскольку детектор должен будет срабатывать только на движения человека.

Далее следует настройка порога освещенности, он позволяет срабатывать прожектору после наступления темноты. Во-первых, нужно установить параметр на максимальное значение, а затем с наступлением темноты отрегулировать период срабатывания датчика.

Последний показатель задержка времени, настраивается очень просто. Диапазон времени от 5 сек. до 10 мин. Настройка этого параметра зависит от ваших предпочтений, при настройке параметры лучше начинать с минимальной отметки, для более быстрой проверки параметров.

Настроить датчики движения своими руками достаточно просто, следует лишь проявить немного терпения и последовательности.
