Чугунные радиаторы отопления

Чьей продукции стоит доверять: ведущие производители

Эксплуатационные характеристики и срок службы радиаторов во многом зависит от компании-производителя. Ведущие позиции традиционно занимает продукция:

1. Минского завода отопительного оборудования (Беларусь). На предприятии изготавливается серия МС, аналогом которых являются советские батареи. По сравнению с прототипом, они имеют более усовершенствованный дизайн.
2. «Сантехлит». У российского производителя серия МС представлена доступными батареями с улучшенными техническими параметрами.
3. Viadrus. Продукция чешского производителя имеет современный дизайн и компактные размеры. Чугунные радиаторы нуждаются в окрашивании.
4. Demrad. Турецкий производитель предлагает изделия разного размера, имеющие современный дизайн.
5. Demir dokum. Изделия турецкого производителя отличаются повышенной теплоотдачей. Оформляются в ретростиле.
6. Kоnner. Китайские чугунные радиаторы полностью адаптированы для эксплуатации в российских системах отопления.

Серия МС обладает улучшенными параметрамиПродукция Kоnner адаптирована под отечественные условия эксплуатации

Габариты и тип подключения

Указываемые габариты радиаторов — это высота, ширина (секции), глубина.

Следует обратить внимание на высоту, чтобы конструкция поместилась между полом и подоконником. При этом расстояние между полом и нижней частью должно остаться от 70 до 100 мм, а от верха до нижней части подоконника — 100 мм, что обеспечит наилучшую конвекцию воздуха.. Глубина тоже будет иметь значение, если выступающая часть подоконника не слишком большая

Вообще, следует учитывать следующее: чем больше глубина и ширина секции, тем выше теплоотдача, т.е. понадобится меньшее число секций

Глубина тоже будет иметь значение, если выступающая часть подоконника не слишком большая. Вообще, следует учитывать следующее: чем больше глубина и ширина секции, тем выше теплоотдача, т.е. понадобится меньшее число секций.

Расчет секций радиаторов отопления можно провести самостоятельно.

В технических характеристиках часто указывается еще один параметр: количество каналов.

Существуют одно- двух- и трехканальные конструкции. Обычные советские батареи, а также многие современные, имеют двухканальные секции.

Количество каналов не играет большой функциональной роли. Стоит только заметить, что у трехканальных приборов такой показатель, как глубина, будет больше.

Межосевое расстояние имеет важное значение при монтаже устройства отопления. У импортных моделей оно не всегда соответствует расстояния между трубами

У импортных моделей оно не всегда соответствует расстояния между трубами

При боковом подключении оно должно соответствовать расстоянию между подводящей и выводящей трубами, в противном случае придется трубы адаптировать. Поэтому лучше и удобнее будут те модели, которые подойдут к установленной разводке труб.

Особенно на это следует обращать внимание при покупке импортного оборудования. У стандартных российских моделей межосевое расстояние составляет 500 мм, такие батареи можно смело устанавливать в многоэтажках с боковым подключением

У стандартных российских моделей межосевое расстояние составляет 500 мм, такие батареи можно смело устанавливать в многоэтажках с боковым подключением.

Не каждый владелец квартиры знает, что нужно обязательно учитывать и тип подводки.

В стандартных многоэтажках используется, как правило, боковое подключение (об этом уже говорилось выше), а вот в частных домах и коттеджах часто применяют нижнюю подводку.

Сам по себе выбор способа подключения не дает никаких преимуществ плане эффективности работы батареи, но при выборе обязательно нужно смотреть, есть ли возможность нижнего подключения, тем более что чугунных моделей радиаторов с нижним подключением существует не так уж и много, в основном это зарубежные образцы.

Выбираем чугунные радиаторы отопления: основные критерии

Чтобы смонтированная система отопления справлялась с возложенными на неё задачами, при выборе следует учесть ряд факторов. Каждый их них определяет эксплуатационные характеристики радиаторов отопления. Предлагаем с ними познакомиться более подробно.

К выбору стоит отнестись со всей ответственностью

По числу каналов секции

Количество каналов не оказывает существенного влияния на функциональные возможности устройства. Для жилых помещений чаще всего выбирают двух- и трёхканальные конструкции. Последние имеют большую глубину.

Для жилых помещений достаточно двух каналов

По тепловой мощности

Чтобы в комнате было тепло и комфортно, установленные радиаторы должны обладать достаточной тепловой мощностью. Обычно в технической сопроводительной документации к каждому изделию данный параметр указывается для одной секции. Для нахождения общего значения следует мощность умножить на количество секций.

При выборе подходящего параметра следует учесть, что для помещений:

• с потолками более 3 м требуемое значение следует увеличить пропорционально;
• со стеклопакетами – уменьшить на 15%;
• при нагреве теплоносителя ниже 70ºС следует добавить 10–15% на каждые 10ºС разницы;
• с большим количеством окон радиаторы следует устанавливать под каждым.

Тепловая мощность обычно указывается для одной секции

По габаритным размерам

Габариты чугунных радиаторов отопления могут существенно отличаться. Они напрямую зависят от стилистического оформления изделия и производителя. Однако межосевое расстояние остается одинаковым. Существует классификация радиаторов отопления по габаритам:

1. Низкие. Они имеют высоту 330–400 мм при межосевом 300 либо 350 мм.
2. Средние. При межосевом 500 мм имеют высоту 400–660 мм. Глубина секций зависит от производителя. У белорусских устройств обычно 108 мм, у российских – 93 мм.
3. Высокие. Их высота превышает 660 мм. Обычно такие габариты имеют дизайнерские изделия в ретростиле.

При выборе подходящего варианта следует ориентироваться на место установки. Радиатор отопления должен располагаться между полом и подоконником. При этом, нижний зазор должен быть 70–100 мм, верхний – 100 мм. Это позволит обеспечить достаточную конвекцию воздуха. Глубина изделия должна согласовываться с выступающей частью подоконника.

Габариты выбираются с учётом параметров пространства под подоконником

По месту установки

Установка радиатора может быть настенной или напольной. Первый вариант актуален только для несущих стен. Из-за большого веса чугунных изделий требуется крепёж, способный выдержать прикладываемую нагрузку. Основание, не обладающее достаточной прочностью, может разрушиться.

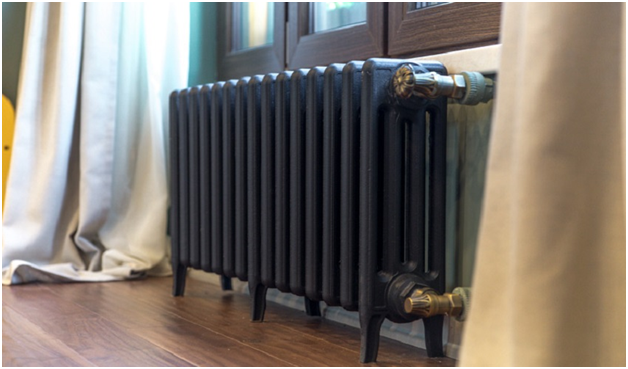

Напольные позволяют избежать повреждения декоративного покрытия

Современные чугунные радиаторы

Чугунные радиаторы представляют собой элемент отопительного оборудования, состоящий из нескольких секций.  Чугунные секции скрепляются между собой специальными ниппелями, места соединения уплотняются при помощи прокладки или герметика. Такая конструкция позволяет формировать цельную батарею необходимой длины и мощности.

Итак, чугунные радиаторы состоят из:

• нагревательная секция, которая заполняется теплоносителем;

• соединительные ниппели – представляют из себя втулки с наружной резьбой, применяются для стыковки соседних секций;

• торцевые заглушки устанавливаются в боковые отверстия крайних секций;

• проходные пробки необходимые для подключения труб либо кранов;

• прокладки между секциями, изготовленные из паронита или резины.

Чугунные радиаторы отличаются друг от другу по параметрам: длина, ширина, глубина. Все эти размеры напрямую зависят от вида и количества используемых секций в батарее.

Высота чугунных радиаторов обычно колеблется в диапазоне 35 – 150 см. Выбор высоты батареи зависит от места установки. Например, батарею с небольшой высотой устанавливают под подоконник. Если нет возможности установить радиатор под окном, но есть место на стене, то в таком случае устанавливают радиатор с более высокими секциями. Высокие батареи, как правило, имеют меньшее количество секций, но способны отапливать большую площадь за счет своих габаритов.

Также от места установки и возможности гармонично вписаться в интерьер помещения зависит такой размер, как глубина установки чугунной батареи. Этот параметр варьируется от 50 до 140 см.

Чугунные радиаторы по месту расположения бывают двух типов:

Настенный тип.

Настенные радиаторы являются традиционным видом и крепятся к стене с помощью специальных кронштейнов, которые вбиваются глубоко в блочные перегородки и при необходимости дополнительно укрепляются.

Напольный тип.

Напольные чугунные батареи имеет большой выбор дизайнерских разработок, устанавливается на полу, часто при помощи ножек и служат украшением интерьера.

По конструкции и функциональным свойствам чугунные радиаторы бывают:

 Двухканальные.

Двухканальные радиаторы имеют секции, состоящие из двух каналов. Это тип чугунных батарей характеризуется хорошей теплоотдачей. Поэтому данный тип радиаторов довольно распространен.

Трехканальные.

Трехканальные секции имеют три канала. Теплоотдача таких батарей больше, чем у двухканальных. При этом они имеют увеличенную глубину и повышенную массу. Трехканальные секции изготавливают с различным межосевым расстоянием. Это позволяет подобрать чугунную батарею под любую высоту подоконника в помещении.

Можно встретить и шестиканальные радиаторы с поверхностью, которая отливается из чугуна в виде единой плоскости.

Не смотря на некоторые недостатки, чугунные радиаторы имеют массу положительных характеристик, благодаря чему они до сих пор востребованы на рынке отопительного оборудования.

Чугун – это материал, который долго не подвергается коррозии даже при высоких температурах. Это свойство чугуна и обусловило одно из преимуществ чугунных батарей, а именно устойчивость к агрессивным параметрам теплоносителя.  Различные химические присадки, которые добавляют в теплоноситель, а также образующиеся в трубопроводных трубах окислы железа, также не приводят к разрушению чугуна.

Помимо стойкости к коррозийным процессам, чугунные батареи обладают ещё несколькими преимуществами.

Статьи по теме

19.12.2023

Фаянсовый или фарфоровый – какой унитаз лучше?

Мало кто спрашивает, из какого материала унитаз лучше – фарфор или санфаянс?
Давайте разберемся, что это такое, в чем их преимущества и недостатки и,
наконец, что подойдет для вашего санузла…

29.11.2023

ТОП-7 лучших стальных ванн 2023 года

Предлагаем вам ознакомиться с нашим рейтингом лучших по качеству и цене производителей
стальных эмалированных ванн 2023 года, составленным на базе отзывов продавцов и
покупателей нашего торгового комплекса, а также экспертов-профессионалов…

10.11.2023

Давайте разбираться: как ухаживать за акриловой ванной

Лёгкие и эстетичные акриловые ванны могут пронести свою непорочную белизну через года. Как ухаживать за акриловой ванной, когда она новая и что делать, если ванна уже поцарапана или обзавелась въевшимися пятнами? Рассказываем.

27.10.2023

ТОП-7 лучших труб ПНД

Предлагаемый вашему вниманию наш рейтинг лучших
производителей труб ПНД для холодного водоснабжения 2023 года, в основном
состоит из российских компаний…

Технические свойства

Сравнение технических характеристик показывает, что при схожих критериях сплава, количества рёбер и веса батарей, тепловой поток (теплоотдача) чугунных изделий составляет 130-140 Вт, а биметаллических – 170-190 Вт. Теплоотдача современных вариантов радиаторов значительно выше при меньшей стоимости.

Красным выделен показатель теплового потока. Указывается в паспорте каждой батареи

Чем ниже показатель теплового потока, тем менее эффективен прибор отопления. У чугунных радиаторов данный показатель самый низкий из всех доступных конкурентов. Довольно неприятный недостаток.

Преимущества чугунных радиаторов

Чугунные радиаторы массово используются на протяжении более ста лет. Давайте познакомимся детально с их характеристиками, чтобы понять причину такой продолжительной популярности.

Продолжительный срок службы и неприхотливость в уходе

Нагретая на ТЭЦ горячая вода идет к отапливаемым объектам многокилометровыми теплотрассами, а затем по врезанным в них трубам направляется в дома. По ходу маршрута качество теплоносителя постепенно ухудшается, в результате в отопительные приборы попадает химически агрессивная жидкость, а не простая вода, вызывающая активную коррозию этих приборов изнутри.

Для чугунных радиаторов качество воды, как и её сезонный слив из системы, не страшны – они не боятся коррозии. В то же время, другие типы батарей имеют свойство постепенно покрываться ржавчиной изнутри, что чревато неожиданными «сюрпризами» для домовладельцев с наступлением отопительного сезона. При условии периодического обслуживания, заключающегося в промывке батареи и замене прокладок между секциями, чугунные радиаторы служат не менее 50 лет.

Инерционность (способность удерживать тепло)

Если сравнивать чугунные радиаторы с батареями изготовленными из алюминия или стали, то первые хотя и дольше нагреваются, но зато еще долго отдают тепло после выключения отопительного котла. Радиаторы изготовленные из других материалов после прекращения циркуляции нагретого теплоносителя остывают почти моментально.

Качество теплоносителя

Мы уже отмечали, что чугунные батареи абсолютно не чувствительны к качеству теплоносителя. Им не важен его вид, состав, показатели pH и другие характеристики. Все посторонние примеси, камни и прочий мусор, всегда содержащийся в коммунальных сетях, свободно проходят через широкие каналы радиатора и отправляются дальше (возможно, для того чтобы застрять в узких отверстиях стальных вставок биметаллического радиатора соседа).

Неважно для чугуна и то, каким теплоносителем вы собираетесь оборудовать систему, если предполагаете использовать ее в вашем доме. Это может быть и вода, и тосол, и любая другая незамерзающая жидкость

Многие делают вывод о том, что при использовании чугунных радиаторов совсем не нужна водоподготовка. Ни в коем случае не следуйте этим советам! В вашей системе есть еще много других компонентов, прежде всего, котел, у которого от плохого качества теплоносителя может упасть мощность, выйти из строя теплообменник или гидравлическая группа.

Расчет количества секций

Технические расчеты радиаторов можно выполнять с помощью разных методик. Существуют точные алгоритмы, которые учитывают многие параметры материала, конфигурации и расположения помещения. Мы же приведем упрощенную формулу, позволяющую с достаточной точностью оценить искомое значение, и затем покажем, как нужно модифицировать результат, если условия отличаются от стандартных.

Итак, количество секций можно определить, если площадь помещения умножить на 100 и разделить на мощность секции в Ваттах.

Теперь несколько советов:

• Если получилось дробное число, увеличивайте его в большую сторону – лучше запас по теплу, чем недостаточный прогрев помещения;
• Если в комнате два окна, предпочтительнее поставить две батареи, распределив на них полученное количество секций. Так будет выше срок службы и ремонтопригодность системы отопления. Кроме того, радиаторы будут создавать эффективный заслон холодному воздуху из окон;
• Если помещение имеет две внешние стены или высота потолков в нем более 3 м, лучше добавить одну-две секции для компенсации теплопотерь. То же самое можно сделать, если наверху находится неотапливаемый чердак.

Чугунные отопительные приборы и качество теплоносителя

Главное достоинство этого вида радиаторов — высокий показатель коррозионной стойкости материала, из которого они изготовлены. Чугун практически не коррозирует, поэтому компании-производители гарантируют, что их батареи прослужат лет 50, не меньше. Хотя жизнь показала, что они могут эксплуатироваться и дольше.

Казалось бы — невысокая цена прибора должна соответствовать и его качеству. Но в этом плане отопительные чугунные радиаторы находятся в оптимальном соотношении цена-качество. К тому же среди всех современных батарей они единственные, которые могут противостоять загрязнениям и агрессивным компонентам, находящимся в теплоносителе.

Что греха таить, качество теплоносителя, который распространяется по центральным отопительным сетям, оставляет желать лучшего. Это большая проблема, и поставщики тепла не спешат ее решать. Поэтому чугунные батареи будут еще долго пользоваться популярностью, особенно в квартирах и частных домах, подключенных к централизованной системе подачи тепла.

Современная чугунная батарея

Необходимо отметить и значительную толщину стенки секций. Во-первых, это гарантия долгосрочной эксплуатации. А, во-вторых, это возможность аккумулировать тепло. Чугунные батареи, хоть и набирают температуру долго, но так же долго и остывают. А это иногда спасает, если по каким-либо причинам происходит сбой в подаче теплоносителя.

Основную часть тепловой энергии чугунные батареи отдают методом излучения. Потоки теплого воздуха поднимаются вверх, равномерно обогревая пространство помещений.

Конечно, современная жизнь требует особого подхода к дизайну, отсюда и разнообразие форм и цветового оформления чугунных батарей. Компании-производители уже давно не выпускают «гармошки» старого образца. А рынок заполнен современными формами и видами, которые могут украсить любой дом или квартиру.

Это все были преимущества, но нельзя не сказать и о недостатках.

Недостатки чугунных батарей

С помощью такой батареи можно подчеркнуть свою изысканность

Слабых сторон у чугунных радиаторов не так уж много, но они есть:

• Во-первых, это небольшая площадь отдачи тепла и низкая теплоотдача. Тепловая энергия передается в помещение с помощью излучения, а на долю конвекции приходится всего лишь 20%. Поэтому для эффективного обогрева небольшого помещения требуется радиатор с 8-10 секциями. В некоторых случаях приходится увеличивать число секций, что приводит к удорожанию самого прибора.
• Во-вторых, если чугунные радиаторы монтируют в большом доме, то необходимое количество воды в отопительной системе иногда достигает нескольких тонн. Это требует наличия труб большого диаметра, которые спрятать в стены очень затруднительно. Поэтому думать о скрытой разводке не приходится.
• В-третьих, с помощью системы, где установлены батареи из чугуна, невозможно создать быстрый прогрев помещений. К тому же регулировать температурный режим внутри дома тоже затруднительно. Теплоноситель от котла движется к радиаторам медленно, и чтобы они набрали температуру в 60 С, необходимо нагреть воду до +75 С, а это большие расходы топлива и финансов.

В настоящее время особой популярностью пользуются батареи МС-140, которые выдерживают давление в 8 атмосфер. Это современная модель, обладающая малой величиной гидравлического сопротивления. Но даже в ней после нескольких лет эксплуатации собираются ржавчина и грязь. А это является причиной снижения эффективности работы, поэтому радиаторы требуют периодической очистки.

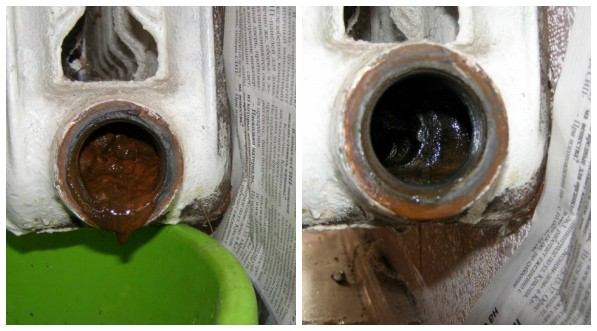

Профилактическая промывка всей системы под давлением приносит свои плоды, но специалисты рекомендуют снимать радиаторы и промывать каждый по отдельности. Это является залогом их дальнейшей эффективной теплоотдачи.

Чугунные батареи: за и против

Для многих потребителей расставание со старыми чугунными радиаторами вызывает тревогу. Хоть они и надоели, и зачастую шумят, но десятилетиями согревали квартиры, не требуя за собой особого ухода

Сегодня параметры чугунных радиаторов отопления таковы, что они качественно отличаются от своих советских «собратьев», по-прежнему не претендуя на внимание хозяев

• Если старые «гармошки» весили более 7 кг одна секция, то современные чугунные батареи – 4 кг, что значительно облегчает нагрузку на стену и фиксаторы.
• Объем советских аналогов составлял 1.5 литра, тогда как новые модели – 0.8 л, что почти в два раза меньше.
• Цена на них по-прежнему самая низкая на рынке. Хотя алюминий так же считается недорогим металлом, сравнение чугунных и алюминиевых радиаторов покажет, что первые более выгодные по стоимости.
• Современные батареи из чугуна состоят из секций, которые стало намного проще монтировать, добавлять или убирать.
• Тепловая мощь их по-прежнему способна эффективно обогревать квартиры, поэтому, когда приходится менять старые советские конструкции, многие потребители задаются вопросом, какие радиаторы лучше: чугунные или биметаллические, алюминиевые или стальные? Или поставить вместо них новый вариант из чугуна?

Вряд ли подобные вопросы и сомнения появлялись бы, если люди знали особенности централизованной системы обогрева квартир и технические параметры современных радиаторов.
