Простая схема подключения электрощита частного дома 15 кВт
Они снимаются после того, как щит установлен в стене. Размеры различные — вытянутые вверх, в ширину, квадратные.
Это особенно актуально для тех, кто делает это первый раз: можно накрутить такое, что потом несколько дней специалистам придется разбираться. Какие кабели использовать для внутреннего соединения и для цепей, выходящих из распределителя?
По намеченным линиям делается прорезь болгаркой. Это общепринятые стандарты, к которым удобно прибегать для экономии времени.
Для того, чтобы сработало электронное УЗО, потребуется напряжение, и оно сработает только после включения вводного автомата. Схема сборки распределительного щитка в квартире Если вы проживаете в старой квартире, которая имеет всего одну комнату, тогда эта схема может выглядеть, как изображено ниже: В этой схеме подключения распред щитка нет PE шины.
При покупке электрощита не экономьте. Если все сделано правильно, можно считать, что щиток готов к эксплуатации. Не допустите плавления изоляции, иначе в дальнейшем произойдет короткое замыкание.
Нужно знать перед сборкой
Это особенно актуально для тех, кто делает это первый раз: можно накрутить такое, что потом несколько дней специалистам придется разбираться. Если дифавтоматом защищать несколько линий, то на каждую понадобится дополнительно устанавливать свой АВ если, конечно, для вас важна селективность системы, и вы не желаете ее нарушать. Если имеются определенные навыки, то лучше все проверить с помощью прибора всю проводку на предмет коротких замыканий. Рассчитать общую нагрузку по мощности каждой группы.
Они различаются по некоторым параметрам, кроме этого электронно-механические несколько дороже. Она отсутствует по причине того, что старые квартиры просто не имеют заземления. Это устройство защищает линию, даже если такие утечки минимальные, что снижает к минимуму поражение электротоком. Все очень просто: берется отвертка и заводится в отверстие, после чего нужно с силой оттянуть защелку. В связи с этим, такая техника, как компьютеры, стиральные машины, холодильники, аудио и видео комплексы требуют стабильного напряжения.

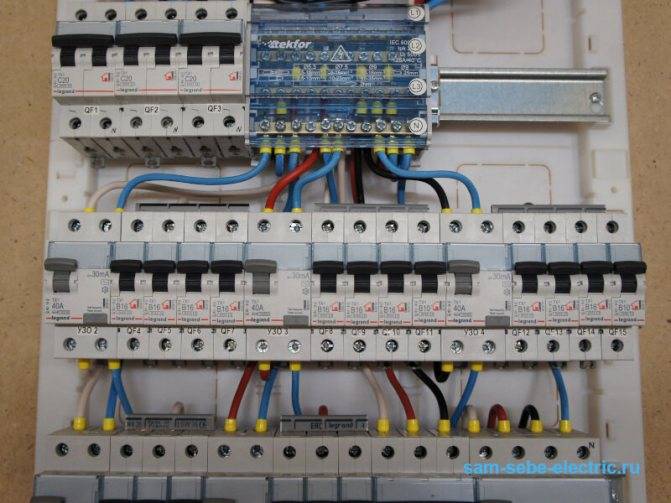

Схема сборки распределительного щитка Чтобы электропроводка была безопасной и смогла выдержать нагрузку вам необходимо изучить схему монтажа электрического щитка. При этом, в остальных комнатах все электроприборы будут функционировать, как и прежде. Подключение входного автомата и УЗО Фаза от ввода подается на входной автомат, с его выхода идет на соответствующий вход УЗО ставьте перемычку медным проводом выбранного сечения. Если вы не ограничены бюджетом, то это самый лучший вариант сборки и комплектации трехфазного щитка. Поэтому используется крайне редко.
Две простые схемы щитка для дома. УЗО или диф? Плюсы и минусы.
Локальные системы гидроэнергии
Использование гидротурбины для обеспечения жилого дома электричеством – вполне реальный и выгодный вариант, но лишь в том случае, когда вблизи строений располагаются речка или озеро. Небольшая система, работающая на энергии воды, абсолютно безопасна как в экологическом, так и в социальном плане, очень проста в эксплуатации и имеет хороший КПД.
Малые гидротурбины полностью автоматизированы и не требуют участия в своей работе человека. Качество вырабатываемой ими энергии соответствует всем требованиям ГОСТа как по частоте, так и по уровню напряжения
Срок полноценной работы миниатюрной гидроэлектростанции превышает 40 лет. Для корректного функционирования система не нуждается в крупных водохранилищах и не требует затопления больших территорий.
Галерея изображений
Фото из
Вариант использования энергии воды
Самодельная турбина из колесных ободов
Принцип работы мини гидроэлектростанции
Шнек в устройстве гидроэлектростанции
Перед установкой необходимо составить проект монтажа и получить соответствующие разрешительные документы.
Схема распределительного щита частного дома на 380 В
В современном мире жизнь без электричества практически невозможна: мы готовим на электроприборах, смотрим телевизор, стираем вещи, работаем на компьютере.
Электричество для нас – это привычная и необходимая вещь, без которой невозможно прожить.
Но, говоря об электричестве, не каждый человек сумеет точно ответить на вопрос: с чего оно начинается? Электричество любого сооружения – небоскреба, мегаполиса или маленького частного домика – начинается с электрического щита.
Совет
Электрический щит – это местонахождения всех устройств, позволяющих распределять и производить учет электроэнергии, а также устройств, осуществляющих защиту электросети.
Различают следующие типы электрических щитов:
- вводно-распределительное устройство,
- главный распределительный щит,
- щит освещения, щит учета, щит вентиляции и т.д.
Схема 1. Краткая схема распределительного щита частного дома на 380В. (Подходит для стадии строительства, вернее для стройплощадки)
Схема 2. Полная схема распределительного щита частного дома на 380В
Электропитание любого частного дома происходит за счет воздушной линии электропередач или за счет силовых кабелей, соединенных с вводно-распределительными устройствами.
При грамотной прокладке электропроводки в частном доме после вводно-распределительного щита необходимо устанавливать дополнительные распределительные щиты (РЩ первого этажа, РЩ второго этажа). В них потребности в электричестве распределяются на группы – освещение, розетки и т.п.
Распределительный щит – важное и необходимое устройство. Однако прежде, чем его устанавливать, нужно знать, что:. Однако прежде, чем его устанавливать, нужно знать, что:
Однако прежде, чем его устанавливать, нужно знать, что:
- распределительный щит нужно распологать только там, где к нему имеется свободный доступ,
- распределительный щит следует подбирать по типу помещения, т.е. учитывать его конструктивное исполнение (РЩ для влажных или пыльных помещений),
- распределительный щит должен соответствовать особенностям электропроводки частного дома.
Основные факторы, которые необходимо учесть:
Тип электропроводки
Если в вашем доме скрытая электропроводка, выбирайте внутренние щиты, устанавливаемые в специальную нишу в стене. Основное преимущество такого щитка – эстетичный внешний вид.
Если в доме электропроводка открыта, то идеальный вариант для нее – накладной электрический щит. Достоинство такого вида щита – это то, что он легко крепится на стене.
Полная потребляемая мощность. Мощность отдельной групповой линии
Обычно при подключении группы освещения комнат, санузла и коридора в частном доме используют автоматические выключатели до 10 А, для защиты розеточных групп – до 16 А.
Номинальный ток данного выключателя не должен превышать максимального тока проводника. Это стоит учитывать при выборе аппарат защиты для подключения более мощных потребителей.
Будьте внимательны, ибо от правильности выбора устройства защиты электросети зависит безопасность вашей жизни.
Заземление 15 кВт
Заземляющее устройство – совокупность заземлителя и заземляющих проводников (ПУЭ 1.7.19.)
В данном случае делается защитное заземление, которое выполняется в целях электробезопасности (ПУЭ 1.7.29.).
Заземление представляет собой контур из металлических уголков 50х5х5 вбитых в грунт. По желанию заказчика можем оборудовать электроустановку модульным стержневым заземлением для обеспечения наименьшего сопротивления, повышения надежности электроснабжения. Данная конструкция обеспечивает безопасность электроустановки, приборов в доме, защиту человека от поражения электрическим током.
Подключение автоматов в щитке – вход сверху или снизу?
Первое с чего бы хотел начать это правильность подключения автомата в принципе. Как известно автоматический выключатель имеет два контакта для подключения подвижный и неподвижный. На какой из контактов необходимо подключать питание к верхнему или нижнему? На сегодняшний день споров по этому поводу развелось очень много. На любом электротехническом форума куча вопросов и мнений на этот счет.
Обратимся за советом к нормативным документам. Что сказано в ПУЭ по этому поводу? В 7-м издании ПУЭ пункт 3.1.6. сказано:
Как видно в правилах сказано, что питающий провод при подключении автоматов в щитке должен присоединяться, как правило, к неподвижным контактам. Это также относится ко всем узо, дифавтоматам и прочих устройств защиты. Из всей этой вырезки непонятно выражение «как правило». То есть вроде, как и должно, но в некоторых случаях может быть и исключение.
Чтобы понимать, где расположен подвижный и неподвижный контакт нужно представлять внутреннее устройство автоматического выключателя. Давайте на примере однополюсного автомата рассмотрим, где находится неподвижный контакт.
Перед нами автомат серии ВА47-29 фирмы iek. Из фото понятно, что неподвижным контактом у него является верхняя клемма, а подвижным контактом – нижняя клемма. Если рассмотреть электрические обозначения на самом выключателе, то здесь тоже видно, что неподвижный контакт находится сверху.
У автоматических выключателей других фирм производителей аналогичные обозначения на корпусе. Взять, например автомат фирмы Schneider Electric Easy9, у него неподвижный контакт также находится сверху. Для УЗО Schneider Electric все аналогично сверху находятся неподвижные контакты, а снизу подвижные.
Другой пример, защитные устройства фирмы Hager. На корпусе автоматических выключателей и УЗО hager также можно увидеть обозначения, из которых понятно, что неподвижные контакты находятся сверху.
Давайте разберемся, с технической стороны есть ли значение, как подключить автомат сверху или снизу.
Автоматический выключатель защищает линию от перегрузок и коротких замыканий. При появлении сверхтоков реагируют тепловой и электромагнитный расцепитель, расположенные внутри корпуса. С какой стороны будет подключено питание сверху или снизу для срабатывания расцепителей разницы абсолютно нет. То есть с уверенностью можно сказать, что на работу автомата не влияет, на какой контакт будет подведено питание.
По правде говоря, должен отметить, что производители современных «брендовых» модульных устройств, такие как ABB, Hager и прочие допускают подключение питания к нижним клеммам. Для этого на автоматах имеются специальные зажимы, предназначенные под гребенчатые шины.
Почему же в ПУЭ советуют подключение выполнять на неподвижные контакты (верхние)? Такое правило утверждено в целях общего порядка. Любой образованный электрик знает, что при выполнении работ необходимо снять напряжение с оборудования, на котором будет работать. «Залазя» в щиток человек интуитивно предполагает наличие фазы сверху на автоматах. Отключив АВ в щитке, он знает, что напряжения на нижних клеммах и все что от них отходит, нет.
Теперь представим, что подключение автоматов в распределительном щите Вам выполнял электрик дядя Вася, который подключил фазу к нижним контактам АВ. Прошло некоторое время (неделя, месяц, год) и у Вас появилась необходимость заменить один из автоматов (или добавить новый). Приходит электрик дядя Петя, отключает нужные автоматы и уверенно лезет голыми руками под напряжение.
В недалеком советском прошлом у всех автоматов неподвижный контакт располагался вверху (например, АП-50). Сейчас по конструкции модульных АВ не разберешь где подвижный, а где неподвижный контакт. У АВ которые мы рассматривали выше, неподвижный контакт был расположен сверху. А где гарантии, что у китайских автоматов неподвижный контакт будет расположен сверху.
| Поэтому в правилах ПУЭ подключение питающего проводника к неподвижным контактам подразумевает лишь подключение на верхние клеммы в целях общего порядка и эстетики. Я сам сторонник подключения питания к верхним контактам автоматического выключателя. |
Для тех, кто со мной не согласен вопрос на засыпку, почему на электрических схемах питание на автоматы подключают именно на неподвижные контакты.
Если взять, например обычный рубильник типа РБ, который установлен на каждом промышленном объекте, то его никогда не подключат верх ногами. Подключение питания к коммутационным аппаратам такого рода полагает только к верхним контактам. Отключил рубильник и ты знаешь, что нижние контакты без напряжения.
Особенности электрического щита
Электрический щиток с автоматами представляет собой ящик из пластмассы или металла, в котором размещаются электроприборы. В обязательном порядке устанавливаются:
- основной выключатель;
- счётчик расхода электричества.
Входной автомат, равно как и счётчик, должен пломбироваться. Кроме перечисленных устройств, распределительный щит оборудуют автоматическими выключателями – они защищают домашнюю сеть.
В зависимости от способа крепления распределительные щиты делят на:
- Накладные. Достоинство – простота установки.
- Встраиваемые. Требуют создание ниши в стене. Положительная сторона – экономия пространства в помещении.
Что такое однолинейная схема электроснабжения?
К сведению! Фото — однолинейная схема Существует два типа таких схем : Расчетная; Исполнительная.
На этапе разработки проектной документации составляется расчётная однолинейная схема, служащая основным документом для расчёта параметров системы электроснабжения. Исполнительная принципиальная однолинейная схема используется для перерасчета действующей системы подачи энергии. Также есть возможность создавать персональный каталог из устройств, которых нет в базе данных программы.
И это не зависит от количества фаз и проводов. Пример оформления однолинейной схемы жилого дома представлен на рис.
Дальнейший порядок согласований зависит от особенностей проекта, но первое согласование визирует ответственный за электрохозяйство со стороны потребителя. Почему однолинейная? Часто такую схему проектируют уже после того, как были совершены просчеты по проводам и кабелям.
При составлении подобного документа в обязательном порядке должна отображаться такая информация: все приборы и потребители, входящие в сеть; состояние сети; недостатки, выявленные в процессе исследования и разработки однолинейной схемы. В качестве примера выбрана типовая схема офиса, дома, квартиры или другого подобного объекта.
Цифра в такой схеме отвечает за определение количества фаз, а перечеркнутая косыми отрезками линия — это определение фазы. Поскольку в документе есть главное — информация. Длина кабелей и проводов должна отображаться в масштабе с особой точностью, также отображается их точная схема их раскладки. На электрической схеме должен указываться тип, а также расположение приборов учета, плюс указываются потери электрической энергии, которые происходят во время передачи по линиям электропередач.
Иногда её проектируют после того, как будет рассчитана потребность проводов и питающих кабелей. А не искать ее на файлопомойках и мусоросборках. В большинстве случаев, это необходимо для внесения серьезных изменений в уже устанавливающийся проект. Для отличия на схеме обозначений выводов контактов от других обозначений обозначений цепей и т. При обращении в нашу компанию, мы, при необходимости, предоставляем заказчикам для ознакомления пример однолинейной схемы, разработанной нашими специалистами.
Работа в программе Rapsodie существенно ускоряет процесс компоновки шкафа и минимизирует возможность возникновения ошибки. Назначение однолинейной схемы.. Приборы, обеспечивающие учёт электроэнергии, согласно техническим условиям наносятся на схему.
Как читать электрические схемы. Урок №6
Частный дом
В частном доме может быть, как однофазная, так и трехфазная электросеть. В первом случае электрическая схема монтажа будет аналогична проекту для электроснабжения однокомнатной квартиры. Простейший вариант подключения щитка для жилого дома будет выглядеть так:
В этой схеме распределительного щита частного дома на 220 В на вводе стоит двухполюсный выключатель, далее подключен электросчетчик, после него – УЗО и группа однополюсных автоматических выключателей. Все довольно просто и в то же время по ГОСТ. Если к Вашему участку подведена трехфазная сеть, тогда принципиальная схема сборки щитка будет выглядеть иначе. В нее уже могут быть добавлены потребители из пристроек – гаража, хозблока либо даже бани. Щиток, конечно же, будет большим и с множеством разветвлений, поэтому для примера мы подыскали довольно подходящий вариант.

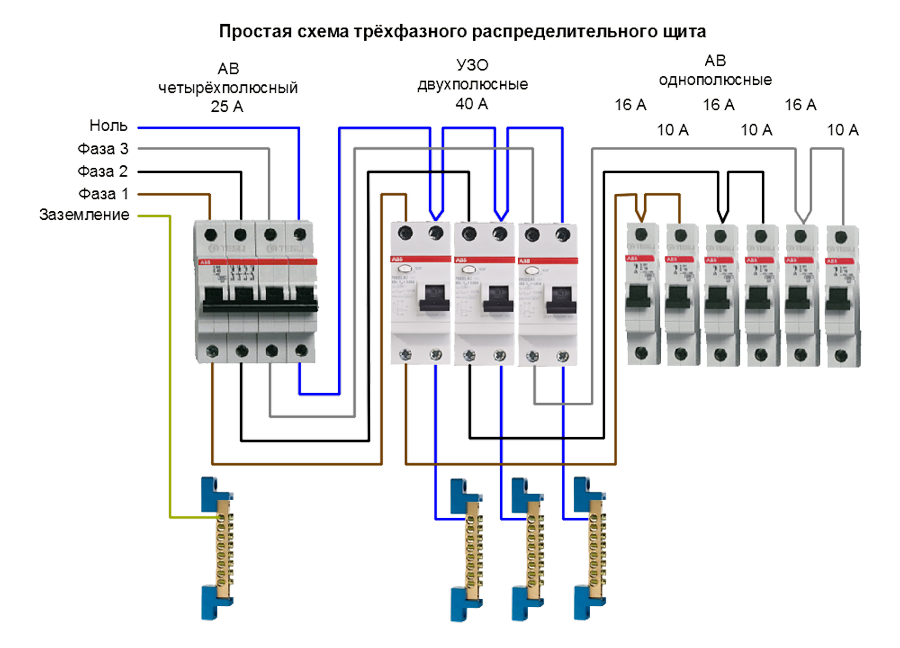

Схема распределительно щита частного дома на 380 В, с использованием УЗО:
К этой электросхеме хотелось бы добавить небольшое описание:
- Для гаражного электроснабжения отведена отдельная линия, защищенная устройством защитного отключения. Остальные два автомата устанавливаются на группу розеток и освещения гаража .
- Если в доме есть трехфазные потребители электроэнергии, их лучше подключить через трехфазный автомат и четырехполюсное УЗО, как показано в примере выше. Если же трехфазных электроприборов нет, можете воспользоваться проектом, предоставленным ниже.
Последние 2 схемы распределительного щита на 380 Вольт могут использоваться не только для электроснабжения индивидуального жилого дома, но и для питания просторного загородного коттеджа! Рекомендуем также просмотреть статью о том, как провести электропроводку в доме.
Здравствуйте. Хочу провести электрика в доме на даче. На столбе весит расп.щит с опломбированным автоматом на 25 А, потом щетчик и снова автомат на 25 А. Хочу завести свет в дом и собрать щиток. Но вот теперь не знаю какие автоматы и УЗО на входе ставить в щитке в доме. У вас автомат на 40 А и УЗО на 40 А и 30 ма. Как будет это сочетаться с моими автоматами на 25А. И какой провод использовать, ВВГ 3×4 или 3×6?
Здравствуйте! Ставить автоматы в доме номиналом больше 25 ампер неимеет смысла,кабель ВВГ 3*4 с хорошим запасом, его и ставьте.
На одной из ваших схем, после счетчика стоит узо-д. На 20 ампер. Если я правильно понимаю Д это категория узо. Данная категория используется для заводов, цехов и т.д. для квартир она не рекамендуется. так как эта категория. Предназначена для больших токовых нагрузок в пиковый момент, тоесть. При запуске двигателей. До их нормальной работы. Так как при запуске двигатель потребляет в несколько раз больше силы тока нежели при его нормальной раблте
Алгоритм распределения нагрузки по трем фазам
Как уже сказано, надо собрать всю однофазную нагрузку и распределить ее равномерно между фазами. Причем фокус в том, чтобы подобрать все так, чтобы мощные приборы, подключенные к одной фазе не вызывали отключение по перегрузке. Это возможно если суммарная мощность работающих устройств будет не больше номинала, или если эти приборы не будут работать одновременно.
Квартирный щит 380 В может быть и не очень большим
Общие принципы группировки нагрузки для автоматов
Самая надежная и простая в обслуживании схема — когда на каждую группу потребителей или мощное устройство стоит отдельный автомат, а вкупе с ним УЗО. Но такая схема, во-первых, дорога, во-вторых, требует просто огромного шкафа, что тоже недешево. Поэтому стараются подключить несколько линий на один автомат, но объединять их надо следуя определенной логике. Иначе разобраться что к чему при срабатывании автомата будет очень непросто. Стоит придерживаться следующих правил:
- Розетки и освещение одного помещения подключать через разные автоматы. В таком случае при проблемах в одной из групп помещение не окажется полностью обесточенным.
- «Мокрые» помещения — ванну, кухню, баню — не группировать с «сухими». Во-первых, в помещениях с повышенной опасностью автоматы должны быть с другими параметрами, во-вторых, именно во влажных помещениях и возникают обычно проблемы.
- Уличное освещение и уличные розетки вообще должны быть отдельно — на отдельных автоматах. К ним можно подключить хозпостройки.
- Питание привода ворот и охранное освещение — тоже отдельные автоматы.
Сделать план трехфазного электрощита — распределить нагрузку между тремя фазами
Чтобы формировать группы было проще, составляете список линий и нагрузку на них. Должно быть указано помещение, название линии и мощность подключенной нагрузки. Глядя на эту таблицу, следуя описанным выше правилам, собираете группы. При этом надо еще следить чтобы нагрузка была распределена более-менее ровно.
Читать также: Как согнуть квадратный профиль
Проверка групп
После того как вы на бумаге набросали группы, проводите проверку. Садитесь и думаете, что будет, если сработает каждый из автоматов, насколько катастрофичными будут последствия для каждого помещения.
Щит на 380 В для частного дома своими руками собрать можно, но надо сначала придумать как распределить нагрузку
Например, если в двухэтажном коттедже подключить все розетки первого этажа и освещение второго на один автомат, и освещение первого, розетки второго на другой, а технику на третий, то при срабатывании любого из автоматов ситуация будет аховой.
Вот в таком русле проигрываем ситуации с отключением каждого автомата. Желательно, чтобы в помещении оставались или рабочие розетки или они были в соседнем. Тогда, при необходимости, можно будет и оборудование подключить и освещение.
Сегодня очень часто частные дома стали подключать к трехфазной электросети. Также в некоторых новых многоэтажках в квартиры начали заводить три фазы вместо одной как раньше. Как правило, при данном подключении местные сетевые компании выделяют на дом или на квартиру мощность 15 кВт. Это означает, что номинал вводного автоматического выключателя должен быть 25 А. Для небольших офисов, кафе и т.д. выделяют большую мощность. Поэтому в их щитах номиналы вводных автоматов будут совершенно другими.
Подключение к 3-х фазной электросети обуславливает установку трехфазных электрощитов. Ниже разберем пять разных вариантов простых трехфазных схем для распределительного щита.
Все схемы простые и носят рекомендательный характер. Они наглядно показывают суть самих подключений разных защитных устройств в одном щитке. К разработке схемы каждого щита нужно подходить индивидуально, так как у всех условия разные. Система заземления в представленных вариантах TN-S.
Подключение по трехфазной схеме
В первую очередь требуется подготовить всю необходимую документацию. Она включает в себя технические условия эксплуатации, которые выдаются организацией – поставщиком электроэнергии. На основании технических условий осуществляется составление проектной документации на электроснабжение объекта .
Вам понадобятся следующие документы:
- Договор с энергоснабжающей организацией.
- Акт осмотра имеющегося электрооборудования.
- Заключение лабораторного исследования схемы, предназначенной для конкретного объекта.
- Акт разграничения электрических сетей по балансовой принадлежности.
В составляемом проекте учитываются особенности дальнейшего потребления электроэнергии. Все потребители разделяются на группы, которые включают в себя розетки и систему освещения. Каждая группа может быть отдельно выключена, если требуется провести ремонтные работы. В это время другая группа продолжает использоваться, не доставляя хозяевам излишних неудобств.
Для всех групп выполняются расчеты максимальной мощности потребления электроэнергии. В соответствии с этим выбирается и наиболее оптимальное сечение проводников. Как правило, линии освещения прокладываются кабелем, сечение которого составляет 1,5 мм2, а для розеток необходимо уже не менее 2,5 мм2. Каждая группа подключается к автоматическим защитным устройствам, исключающим возгорание проводки в случае короткого замыкания.
Таким образом, при наличии проекта подключения можно выполнить расчеты потребности в материалах, приборах и оборудовании, а также заранее определить размеры электрощита. На прилагаемых схемах отмечаются все места, где располагаются выключатели, розетки, стабилизирующие устройства и другое стационарное оборудование.
Непосредственное подключение может выполняться подземным или воздушным способом. Как правило, в частных домах используется второй вариант, имеющий ряд существенных преимуществ. В этом случае можно воспользоваться любыми схемами подключения, при минимальных затратах времени на выполнение работ. В процессе дальнейшей эксплуатации воздушные линии значительно легче ремонтировать. Большое значение имеет стоимость подключения, которая гораздо ниже, чем при использовании подземной прокладки кабельной линии.
При выполнении воздушного подключения следует учитывать расстояние от дома до столба. которое не должно превышать 15 м. В том случае, когда расстояние больше указанного, требуется установка дополнительного столба. За счет этого исключается сильное провисание или обрыв провода при негативном воздействии внешних факторов
Также следует обратить внимание на то, чтобы провода не создавали помехи пешеходам и транспортным средствам. Высота крепления трехфазной линии составляет не менее 2,7 м и более. Сами провода устанавливаются на специальных изоляторах, а уже потом они от столба подводятся к силовому щиту
Сами провода устанавливаются на специальных изоляторах, а уже потом они от столба подводятся к силовому щиту.
Силовой щит рекомендуется устанавливать на фасад здания, далее провода идут уже от него по всем помещениям. При наличии электрифицированных пристроек, питающая линия подводится к ним также от щитка. Для подключения и учета потребленной электроэнергии необходим трехфазный счетчик. В основном используются устройства прямого включения, принцип работы которых напоминает однофазный счетчик. В этом случае требуется всего лишь правильно соблюдать схему подключения устройства, размещенную на его задней крышке или в техническом паспорте.
В некоторых случаях в частном доме может использоваться схема полукосвенного включения трехфазного счетчика. Схема подключения дополняется трансформатором напряжения. Для оплаты потребленной электроэнергии показания прибора нужно умножить на коэффициент трансформации, указанный на трансформаторе.
